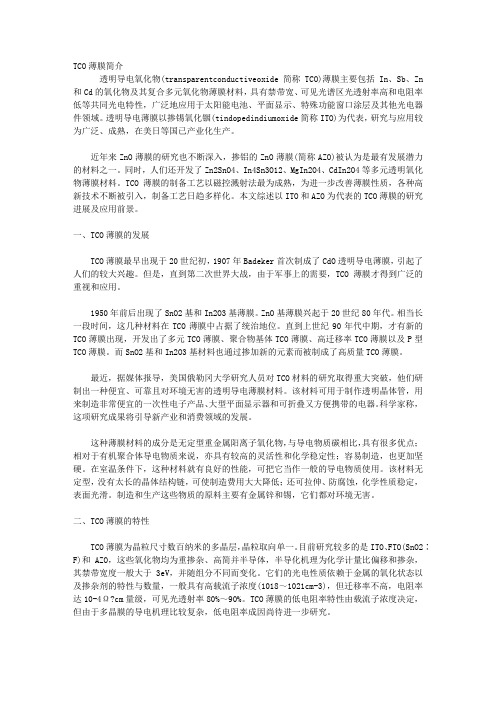

TCO薄膜简介透明导电氧化物(transparentconductiveoxide简称TCO)薄膜主要包括In、Sb、Zn 和Cd的氧化物及其复合多元氧化物薄膜材料，具有禁带宽、可见光谱区光透射率高和电阻率低等共同光电特性，广泛地应用于太阳能电池、平面显示、特殊功能窗口涂层及其他光电器件领域。
透明导电薄膜以掺锡氧化铟(tindopedindiumoxide简称ITO)为代表，研究与应用较为广泛、成熟，在美日等国已产业化生产。
近年来ZnO薄膜的研究也不断深入，掺铝的ZnO薄膜(简称AZO)被认为是最有发展潜力的材料之一。
同时，人们还开发了Zn2SnO4、In4Sn3O12、MgIn2O4、CdIn2O4等多元透明氧化物薄膜材料。
TCO薄膜的制备工艺以磁控溅射法最为成熟，为进一步改善薄膜性质，各种高新技术不断被引入，制备工艺日趋多样化。
本文综述以ITO和AZO为代表的TCO薄膜的研究进展及应用前景。
一、TCO薄膜的发展TCO薄膜最早出现于20世纪初，1907年Badeker首次制成了CdO透明导电薄膜，引起了人们的较大兴趣。
但是，直到第二次世界大战，由于军事上的需要，TCO薄膜才得到广泛的重视和应用。
1950年前后出现了SnO2基和In2O3基薄膜。
ZnO基薄膜兴起于20世纪80年代。
相当长一段时间，这几种材料在TCO薄膜中占据了统治地位。
直到上世纪90年代中期，才有新的TCO薄膜出现，开发出了多元TCO薄膜、聚合物基体TCO薄膜、高迁移率TCO薄膜以及P型TCO薄膜。
而SnO2基和In2O3基材料也通过掺加新的元素而被制成了高质量TCO薄膜。
最近，据媒体报导，美国俄勒冈大学研究人员对TCO材料的研究取得重大突破，他们研制出一种便宜、可靠且对环境无害的透明导电薄膜材料。
该材料可用于制作透明晶体管，用来制造非常便宜的一次性电子产品、大型平面显示器和可折叠又方便携带的电器。
科学家称，这项研究成果将引导新产业和消费领域的发展。

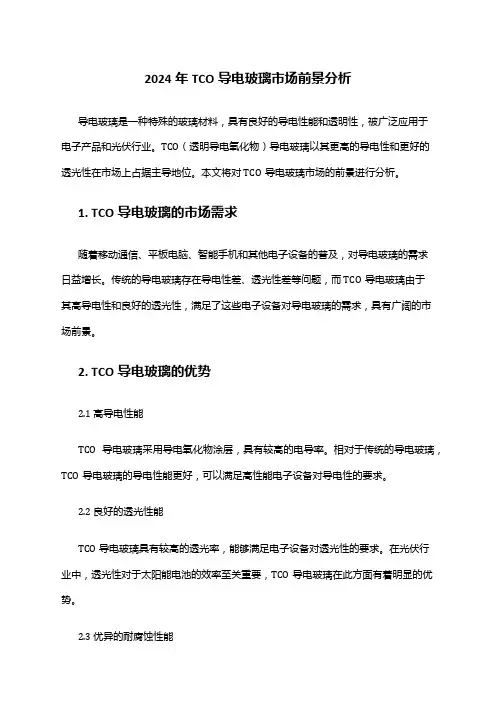

2024年TCO导电玻璃市场前景分析导电玻璃是一种特殊的玻璃材料，具有良好的导电性能和透明性，被广泛应用于电子产品和光伏行业。
TCO（透明导电氧化物）导电玻璃以其更高的导电性和更好的透光性在市场上占据主导地位。
本文将对TCO导电玻璃市场的前景进行分析。
1. TCO导电玻璃的市场需求随着移动通信、平板电脑、智能手机和其他电子设备的普及，对导电玻璃的需求日益增长。
传统的导电玻璃存在导电性差、透光性差等问题，而TCO导电玻璃由于其高导电性和良好的透光性，满足了这些电子设备对导电玻璃的需求，具有广阔的市场前景。
2. TCO导电玻璃的优势2.1 高导电性能TCO导电玻璃采用导电氧化物涂层，具有较高的电导率。
相对于传统的导电玻璃，TCO导电玻璃的导电性能更好，可以满足高性能电子设备对导电性的要求。
2.2 良好的透光性能TCO导电玻璃具有较高的透光率，能够满足电子设备对透光性的要求。
在光伏行业中，透光性对于太阳能电池的效率至关重要，TCO导电玻璃在此方面有着明显的优势。
2.3 优异的耐腐蚀性能TCO导电玻璃具有优异的耐腐蚀性能，能够在恶劣的环境条件下稳定工作。
这使得TCO导电玻璃可用于各种特殊的应用场景，如户外显示屏等。
3. TCO导电玻璃市场前景3.1 电子设备市场随着智能手机、平板电脑和可穿戴设备等电子产品的快速发展，对导电玻璃的需求将持续增长。
TCO导电玻璃凭借其优秀的导电性能和透光性，在这一市场中有着广阔的应用前景。
3.2 光伏市场光伏行业是TCO导电玻璃的另一个重要应用领域。
太阳能电池的效率取决于光的吸收和转化过程，TCO导电玻璃的高透光性使得光能得到更好的利用，薄膜太阳能电池和染料敏化太阳能电池等技术得到了快速发展。
3.3 其他领域应用除了电子设备和光伏行业，TCO导电玻璃也在其他领域中得到了广泛应用。
比如建筑行业中的智能窗户和导电玻璃幕墙，汽车行业中的导电玻璃后视镜等。
随着对新能源、智能建筑和智能交通等领域需求的增加，TCO导电玻璃在这些领域的市场前景也将不断扩大。

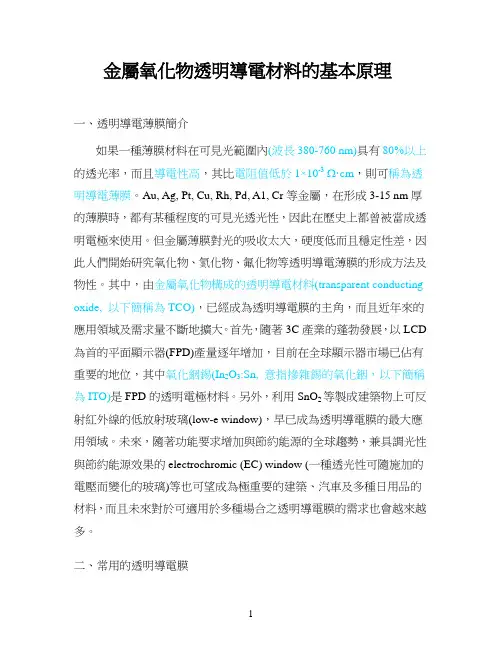

金屬氧化物透明導電材料的基本原理一、透明導電薄膜簡介如果一種薄膜材料在可見光範圍內(波長380-760 nm)具有80%以上的透光率，而且導電性高，其比電阻值低於1×10-3 ·cm，則可稱為透明導電薄膜。
Au, Ag, Pt, Cu, Rh, Pd, A1, Cr等金屬，在形成3-15 nm厚的薄膜時，都有某種程度的可見光透光性，因此在歷史上都曾被當成透明電極來使用。
但金屬薄膜對光的吸收太大，硬度低而且穩定性差，因此人們開始研究氧化物、氮化物、氟化物等透明導電薄膜的形成方法及物性。
其中，由金屬氧化物構成的透明導電材料(transparent conducting oxide, 以下簡稱為TCO)，已經成為透明導電膜的主角，而且近年來的應用領域及需求量不斷地擴大。
首先，隨著3C產業的蓬勃發展，以LCD 為首的平面顯示器(FPD)產量逐年增加，目前在全球顯示器市場已佔有重要的地位，其中氧化銦錫(In2O3:Sn, 意指摻雜錫的氧化銦，以下簡稱為ITO)是FPD的透明電極材料。
另外，利用SnO2等製成建築物上可反射紅外線的低放射玻璃(low-e window)，早已成為透明導電膜的最大應用領域。
未來，隨著功能要求增加與節約能源的全球趨勢，兼具調光性與節約能源效果的electrochromic (EC) window (一種透光性可隨施加的電壓而變化的玻璃)等也可望成為極重要的建築、汽車及多種日用品的材料，而且未來對於可適用於多種場合之透明導電膜的需求也會越來越多。
二、常用的透明導電膜一些目前常用的透明導電膜如表1所示，我們可看出TCO佔了其中絕大部分。
這是因為TCO具備離子性與適當的能隙(energy gap)，在化學上也相當穩定，所以成為透明導電膜的重要材料。
表1 一些常用的透明導電膜三、代表性的TCO材料代表性的TCO材料有In2O3，SnO2，ZnO，CdO，CdIn2O4，Cd2SnO4，Zn2SnO4和In2O3-ZnO等。
ITO导电玻璃及相关透明导电薄膜的原理及应用当今世界正处于信息时代，平板显示器（flat panel display，FPD）是我们接受信息的一个重要视觉窗口，其在生产制造中都离不开ITO 导电玻璃，ITO导电玻璃可用于多种平板显示器，主要的有液晶显示器（LCD）、有机电致发光（OLED）显示器、触摸屏等。
由于平板显示器，尤其是液晶显示器在整个显示行业应用领域最为广泛，制造技术最为成熟。
液晶显示组件的发展，也就是由被动式矩阵驱动向列型（TN）/超扭向型（STN）液晶显示器，推向主动式矩阵驱动薄膜晶体管液晶显示器，并更加发展至所谓的新世代的显示器，-有机电发光显示器或有机发光二极管（OLED），无论如何发展而铟锡氧化物薄膜的重要性并无任何地变化。
使用于液晶显示器的ITO膜，不仅作为透明的画素电极之功能而且也作为简单矩阵型STN-LCD的扫描电极和信号电极，以及主动型TFT-LCD的共通电极和阵列电路中配线之重要角色，随着彩色化、高解析化和人机界面化（触控面板），促使相关液晶显示器和其它平面显示器的成长快速，因此本文我们重点介绍ITO导电玻璃在液晶显示器中的应用。
一、什么是ITOITO （indium tin oxide，氧化铟锡）透明导电薄膜的主要功能是在于其极佳的电极材料而应用于平面面板显示器，具有发热、热反射、电磁波防止和静电防止等不同的用途。
ITO导电玻璃是一种既透明又导电的玻璃，它采用磁控溅射沉积成膜技术，以ITO 材料作为溅射靶材，在玻璃基板上生成一层很薄的ITO 膜。
这层ITO 膜同时具有良好的导电性和透光性，适于制作透明显示电极，是平板显示器生产的重要原材料之一，玻璃基板的厚度通常只有0.3～1.1mm，它具有重量轻、透明度高、平整度高、有一定的机械硬度、容易切割加工等特点，因此被广泛应用于平板显示器上。
ITO 导电玻璃随着20世纪70年代初LCD显示器的兴起至今已经历了30 多年的历程，并从过去只能生产高电阻、小尺寸、普通表面、黑白显示的产品，发展到了现在能够生产低电阻、大尺寸、抛光表面、彩色显示的产品。
TCO薄膜的简介透明导电氧化物(transparentconductiveoxide简称TCO)薄膜主要包括In、Sb、Zn和Cd的氧化物及其复合多元氧化物薄膜材料，具有禁带宽、可见光谱区光透射率高和电阻率低等共同光电特性，广泛地应用于太阳能电池、平面显示、特殊功能窗口涂层及其他光电器件领域。
透明导电薄膜以掺锡氧化铟(tindopedindiumoxide简称ITO)为代表，研究与应用较为广泛、成熟，在美日等国已产业化生产。
近年来ZnO薄膜的研究也不断深入，掺铝的ZnO薄膜(简称AZO)被认为是最有发展潜力的材料之一。
同时，人们还开发了Zn2SnO4、In4Sn3O12、MgIn2O4、CdIn2O4等多元透明氧化物薄膜材料。
TCO薄膜的制备工艺以磁控溅射法最为成熟，为进一步改善薄膜性质，各种高新技术不断被引入，制备工艺日趋多样化。
本文综述以ITO和AZO为代表的TCO 薄膜的研究进展及应用前景。
一、TCO薄膜的发展TCO薄膜最早出现于20世纪初，1907年Badeker首次制成了CdO透明导电薄膜，引起了人们的较大兴趣。
但是，直到第二次世界大战，由于军事上的需要，TCO薄膜才得到广泛的重视和应用。
1950年前后出现了SnO2基和In2O3基薄膜。
ZnO基薄膜兴起于20世纪80年代。
相当长一段时间，这几种材料在TCO薄膜中占据了统治地位。
直到上世纪90年代中期，才有新的TCO薄膜出现，开发出了多元TCO薄膜、聚合物基体TCO薄膜、高迁移率TCO薄膜以及P型TCO薄膜。
而SnO2基和In2O3基材料也通过掺加新的元素而被制成了高质量TCO 薄膜。
最近，据媒体报导，美国俄勒冈大学研究人员对TCO材料的研究取得重大突破，他们研制出一种便宜、可靠且对环境无害的透明导电薄膜材料。
该材料可用于制作透明晶体管，用来制造非常便宜的一次性电子产品、大型平面显示器和可折叠又方便携带的电器。
科学家称，这项研究成果将引导新产业和消费领域的发展。
透明导电薄膜之原理及其应用发展透明导电薄膜（Transparent Conductive Oxide, TCO）是一种具有高透明度和高电导性能的薄膜材料。
它的主要成分是一种氧化物，如二氧化锡（SnO2），氧化铟锡（ITO）和氧化铟锡锌（ITZO）。
TCO薄膜由于其特殊的物理和化学性质，被广泛应用于电子器件、太阳能电池、光电显示器、光电器件等领域。
TCO薄膜的原理是通过掺杂适当的金属或非金属元素，改变薄膜的导电性能，同时保持其高透明度。
掺杂的元素会引入额外的自由电子或空穴，从而增加电导率。
同时，薄膜的高透明性是由于导电层中的自由载流子只占一小部分，不会对光的透过率产生明显的影响。
TCO薄膜的应用发展非常广泛。
以下是几个重要的应用领域：1.光电显示器：TCO薄膜广泛应用于液晶显示器和有机发光二极管（OLED）等光电显示器中。
TCO薄膜作为透明电极，使电流能够均匀地在显示面板上流动，同时确保透明度和显示质量。
2.太阳能电池：TCO薄膜在太阳能电池中的应用十分重要。
它可以作为透明电极，用来收集并导出电流，提高光能的利用效率。
TCO薄膜的高透明性和低电阻率可以提高电池的光吸收和转化效率。
3.电子器件：TCO薄膜在其他电子器件中也有广泛的应用，如触摸屏、柔性电子器件、光纤通信器件等。
TCO薄膜作为透明导电材料，可以为这些器件提供高透明度和高电导性能。
4.光学材料：在光学领域，TCO薄膜可以作为抗反射涂层，改善光学仪器的透光性能。
它还可以用于红外传感器、光学滤波器和反射镜等器件中，以提高其性能。
总之，TCO薄膜是一种重要的功能材料，具有高透明度和高电导性能。
它在电子器件、太阳能电池、光电显示器等领域都有广泛应用，并且不断发展和创新。
随着科技的不断进步，TCO薄膜的性能将不断改进，为各种应用提供更好的解决方案。
TCO玻璃扫盲标签：雾度光伏电池导电机能镀膜玻璃分类：进修TCO（Transparent conducting oxide）玻璃,即透明导电氧化物镀膜玻璃,是在平板玻璃概况经由过程物理或者化学镀膜的办法平均镀上一层透明的导电氧化物薄膜,重要包含In.Sn.Zn和Cd 的氧化物及其复合多元氧化物薄膜材料.TCO玻璃运用在透明导电电极.高温电子器件等范畴,如太阳能电池.液晶显示器.光探测器.窗口涂层等.平板显示器中,如今ITO类型的导电玻璃仍是平板显示器行业的主流玻璃电极产品.在太阳能电池中,晶体硅片类电池的电极是焊接在硅片概况的导线,前盖板玻璃仅需达到高透光率就可以了.薄膜太阳能电池是在玻璃概况的导电薄膜上镀制pin半导体膜,再镀制背电极.与光伏电池的机能请求相匹配的三种TCO玻璃：ITO镀膜玻璃.一种异常成熟的产品,具有透过率高,膜层稳固,导电性好等特色,初期曾运用于光伏电池的前电极.但跟着光接收机能请求的进步,TCO玻璃必须具备进步光散射的才能,而ITO镀膜很难做到这一点,并且激光刻蚀机能也较差.铟为罕见元素,在天然界中贮存量少,价钱较高.ITO运用于太阳能电池时在等离子体中不敷稳固,是以今朝ITO镀膜已非光伏电池主流的电极玻璃.SnO2镀膜也简称FTO,今朝主如果用于临盆建筑用LowE玻璃.其导电机能比ITO略差,但具有成底细对较低,激光刻蚀轻易,光学机能合适等长处.经由过程对通俗LowE的临盆技巧进行进级改良,制作出了导电性比通俗LowE好,并且带有雾度的产品.运用这一技巧临盆的TCO玻璃已经成为薄膜光伏电池的主流产品.氧化锌基薄膜的研讨进展敏捷,材料机能已可与ITO比拟较,构造为六方纤锌矿型.个中铝掺杂的氧化锌薄膜研讨较为普遍,它的凸起优势是原料易得,制作成本低廉,无毒,易于实现掺杂,且在等离子体中稳固性好.估计会很快成为新型的光伏TCO产品.今朝重要消失的问题是工业化大面积镀膜时的技巧问题.光伏电池对TCO镀膜玻璃的机能请求：1.光谱透过率为了可以或许充分地运用太阳光,TCO镀膜玻璃必定要保持相对较高的透过率.今朝,产量最多的薄膜电池是双结非晶硅电池,并且已经开端向非晶/微晶复合电池转化.是以,非晶/微晶复合叠层可以或许接收运用更多的太阳光,进步转换效力,即将成为薄膜电池的主流产品.2.导电机能TCO导电薄膜的导电道理是在本来导电才能很弱的本征半导体中掺入微量的其他元素,使半导体的导电机能产生明显变更.这些微量元素被称为杂质,掺杂后的半导体称为杂质半导体.氧化铟锡（ITO）透明导电玻璃就是将锡元素掺入到氧化铟中,进步导电率,它的导电机能在今朝是最好的,最低电阻率达105Ωcm量级.3.雾度为了增长薄膜电池半导体层接收光的才能,光伏用TCO玻璃须要进步对透射光的散射才能,这一才能用雾度（Haze）来暗示.雾度即为透明或半透明材料的内部或概况因为光漫射造成的云雾状或混浊的外不雅.以漫射的光通量与透过材料的光通量之比的百分率暗示.一般情形下,通俗镀膜玻璃请求膜层概况越滑腻越好,雾度越小越好,但光伏用TCO玻璃则请求有必定的光散射才能,雾度值的大小依据吸光效力来肯定.一般公认的散射理论以为接近光线波长的颗粒会促进向前散射,所以在光伏行业请求供给粒径是100500nm的颗粒来达到请求的雾度程度.今朝,雾度掌握比较好的贸易化TCO玻璃是AFG的PVTCO玻璃,雾度值一般为11%～15%.其不包含散射时的直接透过率曲线.4.激光刻蚀机能TCO玻璃在镀半导体膜之前,必须要对概况的导电膜进行刻划,被刻蚀失落的部分必须完整除去氧化物导电膜层,以保持绝缘.刻蚀办法今朝有化学刻蚀和激光刻蚀两种,但因为刻蚀的线条请求很细,一般为几十微米的宽度,而激光刻蚀具有沟槽平均,剔除清洁,临盆效力快的特色.5.耐候性与经久性TCO镀膜一般都运用“硬膜”镀制工艺,膜层具有优越的耐磨性.耐酸碱性.光伏电池在装配上今后,尤其是光伏一体化建筑装配在房顶和幕墙上时,不合适进行经常性的维修与改换,这就请求光伏电池具有优越的经久性,今朝,行业内通用的保质期是二十年以上.是以,TCO玻璃的保质期也必须达到二十年以上.★。
TCO（Transparentconductingoxide）玻璃，即透明导电氧化物镀膜玻璃，是在平板玻璃表面通过物理或者化学镀膜的方法均匀镀上一层透明的导电氧化物薄膜，主要包括In、Sn、Zn和Cd的氧化物及其复合多元氧化物薄膜材料。
TCO玻璃首先被应用于平板显示器中，现在ITO类型的导电玻璃仍是平板显示器行业的主流玻璃电极产品。
近几年，晶体硅价格的上涨极大地推动了薄膜太阳能电池的发展，目前薄膜太阳能电池占世界光伏市场份额已超过10％，光伏用TCO玻璃作为电池前电极的必要构件，市场需求迅速增长，成为了一个炙手可热的高科技镀膜玻璃产品。
TCO镀膜玻璃的特性及种类在太阳能电池中，晶体硅片类电池的电极是焊接在硅片表面的导线，前盖板玻璃仅需达到高透光率就可以了。
薄膜太阳能电池是在玻璃表面的导电薄膜上镀制p-i-n半导体膜，再镀制背电极。
透明导电氧化物的镀膜原料和工艺很多，通过科学研究进行不断的筛选，目前主要有以下三种TCO玻璃与光伏电池的性能要求相匹配。
ITO镀膜玻璃是一种非常成熟的产品，具有透过率高，膜层牢固，导电性好等特点，初期曾应用于光伏电池的前电极。
但随着光吸收性能要求的提高，TCO玻璃必须具备提高光散射的能力，而ITO镀膜很难做到这一点，并且激光刻蚀性能也较差。
铟为稀有元素，在自然界中贮存量少，价格较高。
ITO应用于太阳能电池时在等离子体中不够稳定，因此目前ITO镀膜已非光伏电池主流的电极玻璃。
SnO2镀膜也简称FTO，目前主要是用于生产建筑用Low-E玻璃。
其导电性能比ITO略差，但具有成本相对较低，激光刻蚀容易，光学性能适宜等优点。
通过对普通Low-E 的生产技术进行升级改进，制造出了导电性比普通Low-E好，并且带有雾度的产品。
利用这一技术生产的TCO玻璃已经成为薄膜光伏电池的主流产品。
氧化锌基薄膜的研究进展迅速，材料性能已可与ITO相比拟，结构为六方纤锌矿型。
其中铝掺杂的氧化锌薄膜研究较为广泛，它的突出优势是原料易得，制造成本低廉，无毒，易于实现掺杂，且在等离子体中稳定性好。
透明导电薄膜TCO之原理及其应用发展透明导电薄膜（Transparent Conductive Films，TCO）是一种在光
学透明度和电导率之间取得平衡的薄膜材料。
原理上，TCO薄膜是通过掺
杂导电材料到光学材料中，达到同时具有高透明度和高电导率的效果。
TCO薄膜的主要原理是靠材料的电子结构来实现。
通常，TCO薄膜由
两个主要成分组成：导电材料和基底材料。
导电材料通常是金属氧化物，
如氧化锌（ZnO）或氧化锡（SnO2），它们具有高电子迁移率和低电阻率
的特点。
基底材料通常是通过掺杂或添加导电剂的透明绝缘体，如玻璃或
塑料。
TCO薄膜的应用非常广泛。
其中最重要的应用是透明导电电极，用于
太阳能电池、液晶显示器、有机光电器件等光电器件中。
由于TCO薄膜在
可见光范围内具有高透明度和低电阻率，所以能够有效传输光线并提供高
效的电导率，从而改善光电器件的工作效率。
除此之外，TCO薄膜还常用
于光催化、触摸屏、热电器件、光电探测器等领域。
然而，目前TCO薄膜仍然面临一些挑战。
例如，TCO薄膜的电导率和
光学透射率之间存在着折中关系，很难在两者之间取得完美的平衡。
此外，一些常用的导电材料，如氧化锌和氧化锡，在高温、高湿度或强光照射条
件下容易退化，从而限制了TCO薄膜的长期稳定性。
为了解决这些问题，当前TCO薄膜研究重点在于开发新型材料和改进
工艺技术。
例如，研究人员尝试使用新型的导电材料，如氧化铟锡（ITO）和氟化锡（FTO），以提高TCO薄膜的电导率和稳定性。
另外，一些研究
还涉及到利用纳米技术和多层结构设计，以进一步改善TCO薄膜的性能。
在未来，随着光电器件和可穿戴设备等领域的不断发展，对性能更好、更稳定的TCO薄膜的需求将会进一步增加。
因此，TCO薄膜的研究和应用
前景非常广阔，有望在多个行业中发挥重要作用。
