聚羧酸减水剂使用注意事项

聚羧酸减水剂使用说明聚羧酸减水剂用途:本品适用于高强度混凝土、高性能混凝土、水下灌注混凝土、自密实混凝土、流态混凝土、大掺合料混凝土和各种灌浆料自流平砂浆材料。

本品用于混凝土中，可改善工作性能、降低水化放热速度、避免温度应力裂缝产生、提高断裂韧性和耐久性等。

本品与8H相比，采用了不同分子量的原材料，提高了减水率，保坍性能增强。

聚羧酸减水剂特性:1、早强高强：本品能提高混凝土的早期强度及其它各龄期强度；2、适应性优良：水泥、掺合料相容性好，温度适应性好，与不同品种水泥和掺合料具有较好的相容性；3、低坍落度损失：符合泵送剂标准，坍落度损失明显减少；4、高耐久性：本品能有效降低混凝土水胶比，提高耐久性能，降低收缩和徐变；5、高减水率：当坍落度为80mm左右时，减水率可为25%以上；当坍落度为200mm 左右时减水率可为30%以上；6、绿色环保产品：本品生产过程中不产生对自然环境的污染，符合ISO14000环境保护管理国际标准。

聚羧酸减水剂产品标准:本品的出厂标准如下：聚羧酸减水剂推荐掺量:在混凝土中的推荐掺量如下（胶凝材料用量的质量％）：FOX-5H： 0.4～0.6聚羧酸减水剂使用方法:1、根据混凝土设计要求，经试验调整用水量和砂率，确定使坍落度、强度、凝结情况都满足要求的减水剂的掺量。

2、本品适用于高性能混凝土、高强度混凝土、大流动混凝土。

用于C50以上混凝土时还应按照有关技术规范选好原材料，确定适当的搅拌工艺，并取得一定数量的试验数据。

使生产的混凝土流动性能满足施工要求，混凝土强度应具有一定的富裕系数。

3、本品可与拌和用水同时掺入混凝土中，滞后于水掺入混凝土效果更佳。

聚羧酸减水剂安全事项:1、本品为酸性液体，无毒，使用中对环境无污染，但不可食用，当接触到人的身体和眼睛时，应尽快用清水冲洗，对部分人体造成过敏现象时应及时就医治疗。

2、本品应存储于有盖塑料容器中，避免雨淋漏水及杂物混入或水分蒸发干枯。

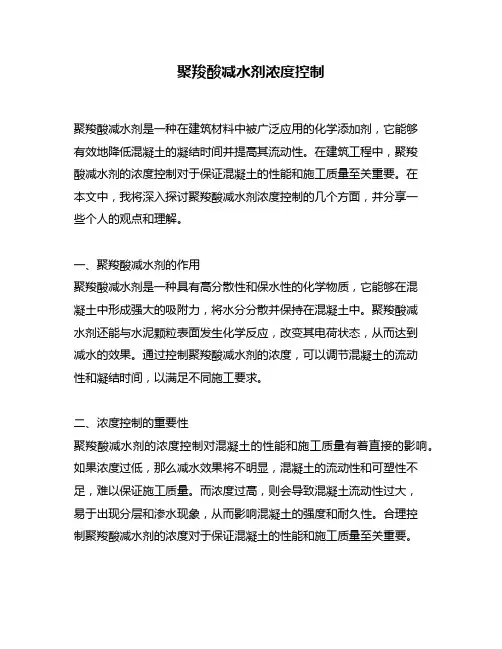

聚羧酸减水剂浓度控制聚羧酸减水剂是一种在建筑材料中被广泛应用的化学添加剂，它能够有效地降低混凝土的凝结时间并提高其流动性。

在建筑工程中，聚羧酸减水剂的浓度控制对于保证混凝土的性能和施工质量至关重要。

在本文中，我将深入探讨聚羧酸减水剂浓度控制的几个方面，并分享一些个人的观点和理解。

一、聚羧酸减水剂的作用聚羧酸减水剂是一种具有高分散性和保水性的化学物质，它能够在混凝土中形成强大的吸附力，将水分分散并保持在混凝土中。

聚羧酸减水剂还能与水泥颗粒表面发生化学反应，改变其电荷状态，从而达到减水的效果。

通过控制聚羧酸减水剂的浓度，可以调节混凝土的流动性和凝结时间，以满足不同施工要求。

二、浓度控制的重要性聚羧酸减水剂的浓度控制对混凝土的性能和施工质量有着直接的影响。

如果浓度过低，那么减水效果将不明显，混凝土的流动性和可塑性不足，难以保证施工质量。

而浓度过高，则会导致混凝土流动性过大，易于出现分层和渗水现象，从而影响混凝土的强度和耐久性。

合理控制聚羧酸减水剂的浓度对于保证混凝土的性能和施工质量至关重要。

三、浓度控制的方法控制聚羧酸减水剂的浓度可以采用两种方法：实验室试验和现场试验。

实验室试验是在试验室条件下进行的，通过添加不同浓度的聚羧酸减水剂到混凝土中，并进行相应测试，来确定最佳浓度范围。

现场试验是在实际施工现场进行的，通过逐步增加或减少聚羧酸减水剂的投入量，并观察混凝土的流动性和凝结时间，来确定最佳浓度。

这两种方法可以相互补充，确保聚羧酸减水剂的浓度能够在合理范围内控制。

四、聚羧酸减水剂浓度控制的注意事项在进行聚羧酸减水剂的浓度控制时，需要注意以下几点：1. 混凝土的配合比：混凝土的配合比是控制聚羧酸减水剂浓度的基础，需要根据具体的项目要求进行设计。

合理的配合比可以使聚羧酸减水剂充分发挥作用，提高混凝土的性能。

2. 聚羧酸减水剂的类型和性能：不同类型和品牌的聚羧酸减水剂具有不同的性能和适用范围，需要根据具体情况选择合适的减水剂。

聚羧酸减水剂母液(高减水型)产品特点、使用方法及注意事项聚羧酸减水剂母液(高减水型)聚羧酸减水剂高减水型采用聚氧乙烯醚大单体、不饱和酸和磺酸基单体经自由基聚合而成的新一代聚羧酸系高性能减水剂。

产品具有极高的减水率和低的坍落度损失性能，可保证配制混凝土所需的高减水率，可广泛应用于泵送混凝土、超流态自密实以及高强高性能混凝土和商品混凝土。

产品具有梳形结构，分子中采用具有更长长度是聚氧乙烯基长链和高密度磺酸基团，使得具有更大的空间位阻作用和静电斥力作用，为水泥提供了更大的分散性和更高的减水率。

一、产品特点极高的减水率产品具有极大的分散性和极高的减水率（减水率可达40%以上），为配制高等级混凝土提供了保证。

优异的工作性：新拌混凝土高流动性，容易浇筑和密实，能有效的降低混凝土粘度，粘聚性好，含气量适中，适于泵送；混凝土硬化和耐久性能好，混凝土各龄期强度高，体积稳定性好，抗渗、抗冻融、抗腐蚀和抗碳化性能突出；适应性广对硅酸盐水泥、普通硅酸盐水泥、矿渣硅酸盐、粉煤灰水泥、火山灰水泥和各种掺合料均具有广泛的适应性。

绿色、环保，所用原料无毒无害，生产过程中无三废产生。

二、技术指标表1 减水剂匀质性指标检验项目质量指标检验结果外观/ 浅棕黄色透明液体密度g/cm3 1.020-1.050pH / 6~8固含量/ 40±1碱含量（Na2O+0.658K2O %）≤10.0 2.1氯离子含量（%）≤0.2000.018硫酸钠含量（%）≤10.00 1.20水泥净浆流动度mm ≥270300表2 混凝土物理力学性能检验项目质量指标检验结果减水率（%）≥2535常压泌水率比（%）≤200压力泌水率比（%）≤9035含气量（%）≤5.0 3.5坍落度保留值mm 30min ≥18022060min ≥150180抗压强度比（%）3d ≥1701957d ≥15018028d ≥135155对钢筋锈蚀作用无锈蚀无锈蚀收缩率比（%）≤135103三、应用范围1、适用于配制早强型混凝土、缓凝型混凝土、预制混凝土、现浇混凝土、大流态混凝土、自密实混凝土、大体积混凝土、高性能混凝土和清水混凝土，各种工业及民用建筑中的预拌和现浇混凝土。

聚羧酸减水剂粉剂使用方法
聚羧酸减水剂粉剂是一种常用的混凝土外加剂，它能够显著降低混凝土的水灰比，提高混凝土的流动性和可泵性。

使用聚羧酸减水剂粉剂可以帮助混凝土制品的施工更加顺利，提高混凝土的性能。

使用聚羧酸减水剂粉剂的方法如下：
1. 粉剂的配比：根据混凝土的设计配合比确定聚羧酸减水剂粉剂的用量。

通常情况下，聚羧酸减水剂粉剂的用量为混凝土总重量的0.1%-0.3%。

需要注意的是，使用过多的减水剂会导致混凝土的强度下降，所以要根据具体情况适量调整剂量。

2. 粉剂的加入：将聚羧酸减水剂粉剂均匀地撒在混凝土的表面上。

注意要避免直接将粉剂投放到水中，以免形成团块。

在撒粉剂的同时，可以使用搅拌机或者人工搅拌工具进行充分的搅拌，使粉剂均匀地分散在混凝土中。

3. 搅拌的时间：在加入聚羧酸减水剂粉剂后，需要进行充分的搅拌，使其与混凝土充分混合。

搅拌的时间一般为3-5分钟，具体时间可以根据混凝土的施工情况进行调整。

4. 混凝土的施工：在混凝土搅拌完成后，即可进行施工。

由于聚羧酸减水剂粉剂的作用，混凝土的流动性和可泵性会得到显著提高，可以更加轻松地进行浇筑和模压等工作。

需要注意的是，聚羧酸减水剂粉剂应存放在干燥通风的地方，避免潮湿和阳光直射。

另外，在使用过程中要严格按照使用说明进行操作，避免过量使用或者与其他外加剂混合使用，以免影响混凝土的性能和施工效果。

总之，聚羧酸减水剂粉剂使用方法简单，但在使用过程中应注意合理配比和充分搅拌，以确保混凝土的性能和施工质量。

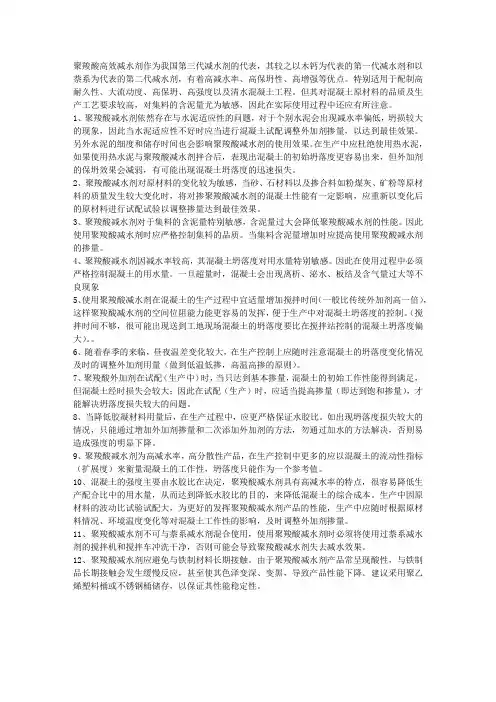

聚羧酸高效减水剂作为我国第三代减水剂的代表，其较之以木钙为代表的第一代减水剂和以萘系为代表的第二代减水剂，有着高减水率、高保坍性、高增强等优点。

特别适用于配制高耐久性、大流动度、高保坍、高强度以及清水混凝土工程。

但其对混凝土原材料的品质及生产工艺要求较高，对集料的含泥量尤为敏感，因此在实际使用过程中还应有所注意。

1、聚羧酸减水剂依然存在与水泥适应性的问题，对于个别水泥会出现减水率偏低，坍损较大的现象，因此当水泥适应性不好时应当进行混凝土试配调整外加剂掺量，以达到最佳效果。

另外水泥的细度和储存时间也会影响聚羧酸减水剂的使用效果。

在生产中应杜绝使用热水泥，如果使用热水泥与聚羧酸减水剂拌合后，表现出混凝土的初始坍落度更容易出来，但外加剂的保坍效果会减弱，有可能出现混凝土坍落度的迅速损失。

2、聚羧酸减水剂对原材料的变化较为敏感，当砂、石材料以及掺合料如粉煤灰、矿粉等原材料的质量发生较大变化时，将对掺聚羧酸减水剂的混凝土性能有一定影响，应重新以变化后的原材料进行试配试验以调整掺量达到最佳效果。

3、聚羧酸减水剂对于集料的含泥量特别敏感，含泥量过大会降低聚羧酸减水剂的性能。

因此使用聚羧酸减水剂时应严格控制集料的品质。

当集料含泥量增加时应提高使用聚羧酸减水剂的掺量。

4、聚羧酸减水剂因减水率较高，其混凝土坍落度对用水量特别敏感。

因此在使用过程中必须严格控制混凝土的用水量。

一旦超量时，混凝土会出现离析、泌水、板结及含气量过大等不良现象5、使用聚羧酸减水剂在混凝土的生产过程中宜适量增加搅拌时间（一般比传统外加剂高一倍），这样聚羧酸减水剂的空间位阻能力能更容易的发挥，便于生产中对混凝土坍落度的控制。

（搅拌时间不够，很可能出现送到工地现场混凝土的坍落度要比在搅拌站控制的混凝土坍落度偏大）。

6、随着春季的来临，昼夜温差变化较大，在生产控制上应随时注意混凝土的坍落度变化情况及时的调整外加剂用量（做到低温低掺，高温高掺的原则）。

SS-300聚羧酸高性能减水剂（普通醚）一、产品概述：SS-300（40%）为我公司研发的环保型聚羧酸盐醚类高性能减水剂，具有较高的减水率、低成本、低碱量，可以提高新拌混凝土的工作性和硬化混凝土的强度。

它可广泛应用于普通混凝土、泵送混凝土、超流态自密实混凝土以及高强高耐久性混凝土中，是配制高强高性能混凝土的理想外加剂，尤其在商品混凝土的应用中具有良好的经济性。

二、适用范围：1、SS-300（40%）适用于各种工业及民用建筑中的预拌和现浇混凝土，特别适用于低标号的商品混凝土。

2、特别适用于各种铁路、水利、海工、港口、交通、桥梁、地铁、电力等高性能混凝土的重点工程。

3、适用于泵送混凝土、自密实混凝土、高强高耐久性混凝土、各种预制构件及钢纤维等特种混凝土。

三、主要技术特性：1、较高的减水率，良好的分散性，为改善混凝土工作性能、提高混凝土强度、节约水泥提供了保证。

2、良好的保坍性能，保证了混凝土在长距离运输及在工地长时间滞留过程中的可泵送施工性能。

3、高流动性，容易浇注和密实，降低混凝土黏度，改善混凝土的工作性，不泌水，不离析，易泵送。

4、对各种硅酸盐水泥、普通硅酸盐水泥、矿渣硅酸盐水泥及各种掺合料均具有较好的适应性。

5、低碱量及低氯离子含量，提高混凝土的耐久性能。

6、本品具有良好的经济性，尤其适用于商品混凝土。

7、本品无毒、无腐蚀性，不易燃，对环境无污染，使用时防止误食和接触眼睛。

四、技术指标：1、匀质性能：依据标准GB8077-2000《混凝土外加剂匀质性试验方法》2、混凝土物理力学性能：依据标准GB8076-2008《混凝土外加剂》五、使用方法及注意事项：1、本品推荐掺量为0.25%-0.85%，实际使用掺量需经试验确定。

2、使用时可加入到拌合水中，或与拌合水同时加入混凝土搅拌机中。

为达到良好的减水效果，推荐搅拌时间至少为120s，使用前应进行混凝土拌和试验以确保混凝土质量。

3、本品是作为原材料销售的产品，与多种缓凝剂、消泡剂、引气剂均具有良好的相容性。

聚羧酸减水剂安全操作规程聚羧酸减水剂是一种常用的混凝土添加剂，可以在混凝土中起到减水增稠的作用。

然而，由于聚羧酸减水剂具有一定的毒性和腐蚀性，所以在使用过程中必须严格遵守相关的安全操作规程，以确保人身安全和环境安全。

一、个人防护：1. 使用聚羧酸减水剂前，必须穿戴好个人防护装备，包括防护眼镜、防护面具、防护手套和防护服等。

防护眼镜和防护面具能够有效保护眼睛和呼吸道不受剂液飞溅和挥发物的侵害；防护手套和防护服能够避免剂液接触皮肤和引起皮肤过敏。

2. 防护服必须选用耐酸碱的材质制作，以防止剂液对皮肤的腐蚀。

同时，还要注意防护服的尺寸要合适，不要太松或太紧。

3. 在操作过程中，切勿将手套或防护服擦拭到眼睛、嘴巴和鼻子上，以防止毒性物质进入体内。

二、储存和搬运：1. 聚羧酸减水剂应储存在阴凉、干燥、通风良好的地方，远离火源和酸碱物质，避免阳光直射。

2. 聚羧酸减水剂容器上必须标明剂液的名称、成分、生产厂家、生产日期和有效期限等信息，并保持容器密封。

3. 在搬运聚羧酸减水剂时必须注意轻拿轻放，避免剂液溅出或容器破裂。

4. 聚羧酸减水剂储存和搬运的区域要保持干净整洁，避免剂液泄漏或溅到其他物品上。

三、操作指导：1. 使用聚羧酸减水剂前，必须先熟悉剂液的性质、用途和操作方法。

2. 操作过程中要注意规范操作，避免剂液飞溅到皮肤、衣物或其他人身上。

3. 在操作时务必戴好个人防护装备，并保持工作区域通风良好。

4. 在配制聚羧酸减水剂溶液时，应按照厂家提供的使用说明书，严格控制配比比例，避免剂量过大或过小引起不良后果。

5. 聚羧酸减水剂搅拌过程中要注意佩戴防护面具，避免剂液飞溅到眼睛和呼吸道。

6. 在停止使用聚羧酸减水剂后，要彻底清洗操作区域，并保持干净整洁。

四、事故处理：1. 发生聚羧酸减水剂溅到皮肤上时，应立即用大量清水冲洗受伤部位，并及时就医。

2. 发生聚羧酸减水剂溅入眼睛时，应立即用大量清水冲洗眼睛至少15分钟，并立即就医。

区域治理前沿理论与策略聚羧酸减水剂的性能及在工程中的应用冒海军 葛威浙江省建材集团有限公司混凝土事业部，浙江杭州310000摘要：本文主要介绍了聚羧酸减水剂的匀质性和掺入混凝土中性能，以及工程中的运用情况，可用于高标号混凝土工程和良好效果以及可配置较大掺合料混凝土。

关键词：聚羧酸减水剂；性能；应用随着科学技术的不断进步，聚羧酸减水剂已经在国内各类工程建设中成功应用，取得了一定经济效益和社会效益，所以，我们应该大力推广其应用。

一、聚羧酸减水剂的性能聚羧酸系高效减水剂是一种高分子化学合成产品，其主要工艺为酯化，接枝共聚和产品pH值和密度的调节。

主要原料为甲基丙烯酸，甲基丙烯酸甲酯，马来酸，聚乙二醇烯丙基磺酸酯，甲代烯丙基磺酸酯等，在引发剂过硫酸铵，过硫酸钠等作用下发生聚合。

整个化学工艺没有副产品是一种环保型超塑化剂。

混凝土减水率大于25％，坍落度在2小时内基本不丢失，氯离子含量低，碱含量低，收缩率低。

它对超细活性掺合料的开发和应用以及高性能混凝土的开发和应用是最有效的技术措施。

1聚羧酸性能减水剂的匀质性聚羧酸性能减水剂按其固体含量来分有20%或40%含固量。

根据实际应用需要而定，目前市场上应用较广的是20%含固量的产品。

2聚羧酸性能减水剂掺入混凝土中的性能聚羧酸性能减水剂其混凝土减水率大于25%，能大幅度提高混凝土各龄期的强度，特别是后期强度，其收缩率比较萘系高效减水剂来得低。

其色泽为茶色溶液、无臭、无味、无沉淀物，具有低氯低碱性能，其表面张力较低，具有一定的引气性。

为了解决引气问题，可以在产品中掺入一定量的消泡剂来调节降低产品的含气量。

二、聚羧酸性能减水剂在工程中的运用情况随着聚羧酸高效减水剂的成熟生产技术和大规模生产，聚羧酸减水剂在实际工程中的应用越来越广泛，涉及水利工程，路桥工程，高速铁路建设，火电工程，市政工程，商品混凝土等领域。

特别是在高档混凝土和泵送混凝土应用方面更多，其中与聚羧酸高性能减水剂高度减水，高强度，保护性能好等优点有很大关系。

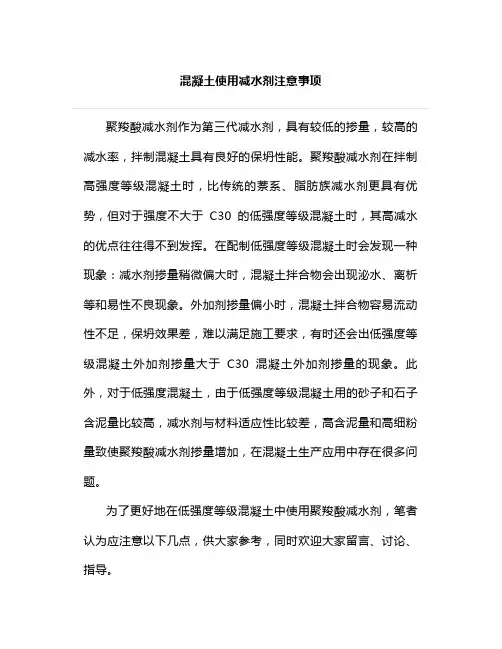

聚羧酸减水剂作为第三代减水剂，具有较低的掺量，较高的减水率，拌制混凝土具有良好的保坍性能。

聚羧酸减水剂在拌制高强度等级混凝土时，比传统的萘系、脂肪族减水剂更具有优势，但对于强度不大于C30的低强度等级混凝土时，其高减水的优点往往得不到发挥。

在配制低强度等级混凝土时会发现一种现象：减水剂掺量稍微偏大时，混凝土拌合物会出现泌水、离析等和易性不良现象。

外加剂掺量偏小时，混凝土拌合物容易流动性不足，保坍效果差，难以满足施工要求，有时还会出低强度等级混凝土外加剂掺量大于C30混凝土外加剂掺量的现象。

此外，对于低强度混凝土，由于低强度等级混凝土用的砂子和石子含泥量比较高，减水剂与材料适应性比较差，高含泥量和高细粉量致使聚羧酸减水剂掺量增加，在混凝土生产应用中存在很多问题。

为了更好地在低强度等级混凝土中使用聚羧酸减水剂，笔者认为应注意以下几点，供大家参考，同时欢迎大家留言、讨论、指导。

（1）降低聚羧酸减水剂固含量聚羧酸减水剂的固含量越高，达到相同的减水率，其掺量越低。

配制中低强度等级混凝土时，如果使用固含量较高的聚羧酸，往往会造成外加剂掺量过低，外加剂重量增加0.5kg/m3或用水量增加5kg/m3，混凝土拌合物将会出现较大的变化，有时甚至离析、泌水、板结，甚至施工过程中堵管，相反降低0.5kg/m3减水剂或用水量减少5kg/m3，混凝土拌合物工作性也同样难以保证。

因此，在使用聚羧酸减水剂生产中低强度等级混凝土时，宜采用固含量控制在8%～10%（掺量1.8%时，减水率控制在20%左右）的聚羧酸减水剂。

低固含量聚羧酸降低了掺量和用水量的敏感性，在砂石含水率出现波动时，可以有效防止混凝土工作性产生较大的波动，便于生产操作人员控制。

（2）选择合适的用水量，保证必要的浆体体积聚羧酸减水剂具有低掺量（折固掺量0.15%～0.35%），高减水率（高掺量时，减水可达35%，甚至更高）。

在降低用水量方面，聚羧酸减水剂相对于传统的萘系、脂肪族减水剂更具有优势。
