实验八8279显示实验
一.实验要求
利用8279键盘显示接口电路，做成一个电子钟。
该钟使用T1作50ms的定时中断。
利用8279可实现对键盘/显示器的自动扫描，以减轻CPU负担，其有显示稳定、程序简单、不会出现误动作等特点。
本实验利用8279实现显示扫描自动化。
8279操作命令字较多，根据需要来灵活使用，通过本实验可初步熟悉使用方法。
电子钟做成如下格式:
XX XX XX 由左向右分别为: 时、分、秒。
二.实验目的
1.掌握在8031系统中扩展8279键盘显示接口的方法。
2.掌握8279工作原理和编程方法。
3.进一步掌握中断处理程序的编程方法。
三.实验电路及连线
8279电路部分与实验机监控所用电路相同，地址已确定如下
8279状态口地址为0FF82H；
8279数据口地址为0FF80H；
K10的10个短路套置于8279方式端。
四.实验说明
8279通用接口芯片，根据应用需要可以在多种模式下工作，详见有关手册。
五.实验框图
程序框图：
P79T1.ASM主程序框图
INIT8279子程序框图INIT_T1中断子程序框图
DISLED子程序框图DISPLAY子程序框图。
第九节键盘与LED显示电路应用设计键盘与显示器是机电一体化系统中典型的人-机接口。
通过键盘，操作者可向控制系统发出指令或输入数据，系统的各种信息又可通过显示设备反馈给操作者。
键盘与显示器是实现人-机交互的关键部件。
键盘主要有独立式和矩阵式两种，显示器主要有LED、LCD和CRT等。
本节主要介绍矩阵式键盘与LED显示器。
2．软件设计Intel公司的8279芯片就显示出了其独特的优点。
Intel 8279是一种通用的可编程键盘、显示器接口芯片，它能完成键盘输入和显示控制两种功能。
键盘部分提供扫描工作方式，可与64个按键的矩阵键盘进行连接，能对键盘实行不间断的自动扫描，自动消除抖动，自动识别按键并给出键值。
显示部分为发光二极管、荧光管等显示器件提供了按扫描方式工作的接口电路，它为显示器提供多路复用信号，可显示多达16位的字符。
1.8279的引脚功能8279的引脚按其功能可分为三部分：第一部分面向CPU，第二部分面向键盘，第三部分面向显示器，如图5-63所示。
2．8279的键盘管理（1）SL3～SL0采用译码扫描当设定8279的扫描线SL3～SL0工作在译码扫描方式时，SL3～SL0四个引脚轮流输出负脉冲。
组成矩阵键盘时可将这四根输出线作为行扫描线，如图5-64所示。
采用译码扫描时，提供的行线最多只有4根，与8根列线相交，只能得到32个按键，键的个数不多。
在图5-64中，矩阵键盘由4行6列组成，共有24个键，键值计算如下：其中：CNTL=SHIFT=0（图中已将此二引脚接地）；NNN表示行的位置，其值为SL i=0时的标号i，即NNN=i（写成二进制）；KKK表示列的位置，其值为RL j=0时的标号j，即KKK=j （写成二进制）。
图5-65 8279扫描线编码扫描管理键盘3．8279的显示管理8279可用来管理16位×8段的LED或荧光管。
它的内部有专门用于存储显示数据的RAM区（显示RAM），共有16个字节，地址排列从00H到0FH。

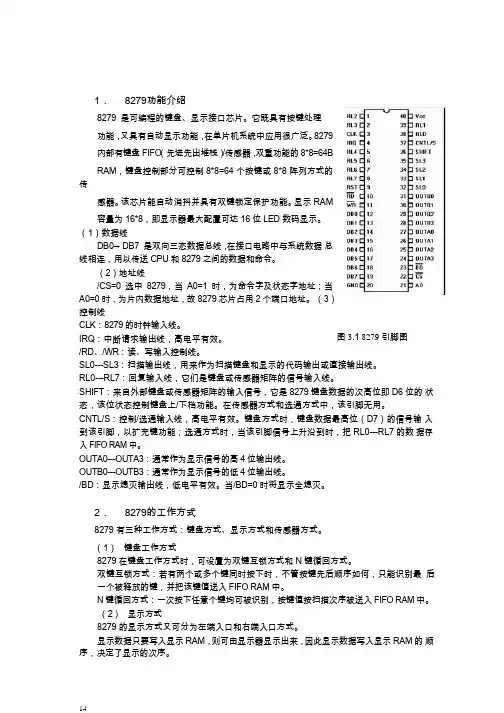

1．8279功能介绍8279 是可编程的键盘、显示接口芯片。
它既具有按键处理功能，又具有自动显示功能，在单片机系统中应用很广泛。
8279内部有键盘 FIFO（先进先出堆栈）/传感器，双重功能的 8*8=64BRAM，键盘控制部分可控制 8*8=64 个按键或 8*8 阵列方式的传感器。
该芯片能自动消抖并具有双键锁定保护功能。
显示 RAM容量为 16*8，即显示器最大配置可达 16 位 LED 数码显示。
（1）数据线DB0→DB7 是双向三态数据总线，在接口电路中与系统数据总线相连，用以传送 CPU 和 8279 之间的数据和命令。
（2）地址线/CS=0 选中8279，当A0=1 时，为命令字及状态字地址；当A0=0 时，为片内数据地址，故 8279 芯片占用 2 个端口地址。
（3）控制线CLK：8279 的时钟输入线。
IRQ：中断请求输出线，高电平有效。
图 3.1 8279 引脚图/RD、/WR：读、写输入控制线。
SL0---SL3：扫描输出线，用来作为扫描键盘和显示的代码输出或直接输出线。
RL0---RL7：回复输入线，它们是键盘或传感器矩阵的信号输入线。
SHIFT：来自外部键盘或传感器矩阵的输入信号，它是 8279 键盘数据的次高位即 D6 位的状态，该位状态控制键盘上/下档功能。
在传感器方式和选通方式中，该引脚无用。
CNTL/S：控制/选通输入线，高电平有效。
键盘方式时，键盘数据最高位（D7）的信号输入到该引脚，以扩充键功能；选通方式时，当该引脚信号上升沿到时，把 RL0---RL7 的数据存入 FIFO RAM 中。
OUTA0---OUTA3：通常作为显示信号的高 4 位输出线。
OUTB0---OUTB3：通常作为显示信号的低 4 位输出线。
/BD：显示熄灭输出线，低电平有效。
当/BD=0 时将显示全熄灭。
2．8279的工作方式8279 有三种工作方式：键盘方式、显示方式和传感器方式。
（1）键盘工作方式8279 在键盘工作方式时，可设置为双键互锁方式和 N 键循回方式。

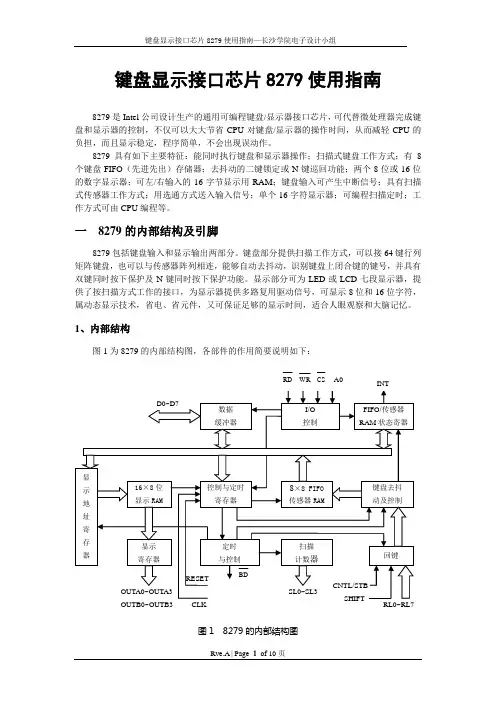

键盘显示接口芯片8279使用指南8279是Intel公司设计生产的通用可编程键盘/显示器接口芯片，可代替微处理器完成键盘和显示器的控制，不仅可以大大节省CPU对键盘/显示器的操作时间，从而减轻CPU的负担，而且显示稳定，程序简单，不会出现误动作。
8279具有如下主要特征：能同时执行键盘和显示器操作；扫描式键盘工作方式；有8个键盘FIFO（先进先出）存储器；去抖动的二键锁定或N键巡回功能；两个8位或16位的数字显示器；可左/右输入的16字节显示用RAM；键盘输入可产生中断信号；具有扫描式传感器工作方式；用选通方式送入输入信号；单个16字符显示器；可编程扫描定时；工作方式可由CPU编程等。
一8279的内部结构及引脚8279包括键盘输入和显示输出两部分。
键盘部分提供扫描工作方式，可以接64键行列矩阵键盘，也可以与传感器阵列相连，能够自动去抖动，识别键盘上闭合键的键号，并具有双键同时按下保护及N键同时按下保护功能。
显示部分可为LED或LCD七段显示器，提供了按扫描方式工作的接口，为显示器提供多路复用驱动信号，可显示8位和16位字符，属动态显示技术，省电、省元件，又可保证足够的显示时间，适合人眼观察和大脑记忆。
1、内部结构图1为8279的内部结构图，各部件的作用简要说明如下：图1 8279的内部结构图（1）I/O控制和数据缓冲器AD0~AD7为地址/数据复用总线。
双向三态数据缓冲器将内部总线和外部总线AD0~AD7连接，用于传送CPU和8279之间的命令、数据和状态。
（2）控制逻辑定时控制含有一些计数器，其中有一个可编程的5位计数器，对外部输入时钟CLK进行分频，产生100kHz的内部定时信号。
外部时钟输入信号的周期不小于500ns。
控制与定时寄存器用以存储键盘及显示器的工作方式，锁存操作命令，通过译码产生相应的控制信号，使8279的各个部件完成一定的控制功能。
（3）键输入控制键输入控制部件完成对键盘的自动扫描，锁存RL0~RL7的键输入信息，搜索闭合键，去除键的抖动，并将键盘输入数据写入内部先进先出（FIFO）存储器RAM。
8279功能介绍一、8279的基本功能8279是可编程的键盘、显示接口芯片。
它既具有按键处理功能，又具有自动显示功能。
8279内部有键盘FIFO（先进先出堆栈）/传感器，双重功能的8*8=64B RAM，键盘控制部分可控制8*8=64个按键或8*8阵列方式的传感器。
该芯片能自动消抖并具有双键锁定保护功能。
显示RAM容量为16*8，即显示器最大配置可达16位LED数码显示。
（1）数据线DB0→DB7是双向三态数据总线，在接口电路中与系统数据总线相连，用以传送CPU和8279之间的数据和命令。
（2）地址线/CS=0选中8279，当A0=1时，为命令字及状态字地址；当A0=0时，为片内数据地址，故8279芯片占用2个端口地址。
（3）控制线CLK：8279的时钟输入线。
IRQ：中断请求输出线，高电平有效。
/RD、/WR：读、写输入控制线。
SL0---SL3：扫描输出线，用来作为扫描键盘和显示的代码输出或直接输出线。
RL0---RL7：回复输入线，它们是键盘或传感器矩阵的信号输入线。
SHIFT：来自外部键盘或传感器矩阵的输入信号，它是8279键盘数据的次高位即D6位的状态，该位状态控制键盘上/下档功能。
在传感器方式和选通方式中，该引脚无用。
CNTL/S：控制/选通输入线，高电平有效。
键盘方式时，键盘数据最高位（D7）的信号输入到该引脚，以扩充键功能；选通方式时，当该引脚信号上升沿到时，把RL0---RL7的数据存入FIFO RAM中。
OUTA0---OUTA3：通常作为显示信号的高4位输出线。
OUTB0---OUTB3：通常作为显示信号的低4位输出线。
/BD：显示熄灭输出线，低电平有效。
当/BD=0时将显示全熄灭。
二、工作方式8279有三种工作方式：键盘方式、显示方式和传感器方式。
（1）键盘工作方式8279在键盘工作方式时，可设置为双键互锁方式和N键循回方式。
双键互锁方式：若有两个或多个键同时按下时，不管按键先后顺序如何，只能识别最后一个被释放的键，并把该键值送入FIFO RAM中。
8279键盘显示实验一、实验目的与要求了解8279的内部结构、工作原理；了解8279与8088的接口逻辑；掌握对8279的编程方法，掌握使用8279扩展键盘、显示器的方法。
认真预习，做好实验前的准备工作，自行编写程序，填写实验报告二、实验设备STAR系列实验仪一套、PC机一台三、实验内容1、编写程序：利用8279实现对F4区的键盘扫描，将键号显示于8位数码管上2、按图连线，运行程序，观察实验结果，能熟练运用8279扩展显示器和键盘。
四、实验原理图五、实验步骤1、连线说明：2、运行程序，观察实验结果（任意按下F4区4X4键盘几个键，它上面的8个LED显示器会将按键的编码从左至右依次显示出来），可依此验证对8279芯片操作的正确性。
六、演示程序.MODEL TINYCMD_8279 EQU 0BF01H ;8279命令字、状态字地址DATA_8279 EQU 0BF00H ;8279读写数据口的地址.STACK 100.DATAKEYCOUNT DB ?LED_TAB DB 0C0H,0F9H,0A4H,0B0H,99H,92H,82H,0F8HDB 080H,90H,88H,83H,0C6H,0A1H,86H,8EH.CODESTART: MOV AX,@DATAMOV DS,AXNOPCALL INIT8279 ;初始化子程序MOV KEYCOUNT,0START1: CALL SCAN_KEY ;键扫描JNC START1 ;没有按键XCHG AL,KEYCOUNTINC ALCMP AL,9JNZ START2MOV KEYCOUNT,0CALL INIT8279_1;8个数码块全有字符显示后,再按键,清除显示JMP START1START2: XCHG AL,KEYCOUNTCALL KEY_NUM ;键值转换为键号LEA BX,LED_TAB ;字型码表XLATCALL WRITE_DATAJMP START1START_EXIT: JMP $;8279初始化INIT8279 PROC NEARMOV DX,CMD_8279 ;CMD_8279为写命令地址、读状地址MOV AL,34H;可编程时钟设置,设置分频系数(20分频）OUT DX,ALMOV AL,0;8*8字符显示,左边输入,外部译码键扫描方式OUT DX,AL; MOV AL,0A0H; OUT DX,ALCALL INIT8279_1RETINIT8279 ENDPINIT8279_1 PROC NEARCALL CLEAR ;清显示MOV AL,90H ;从第一个数码管开始移位显示OUT DX,ALRETINIT8279_1 ENDPCLEAR PROC NEARMOV DX,CMD_8279MOV AL,0DEH ; 清除命令OUT DX,ALWAIT1: IN AL,DXTEST AL,80HJNZ WAIT1 ; 显示RAM清除完毕吗?RETCLEAR ENDPSCAN_KEY PROC NEARMOV DX,CMD_8279IN AL,DX ;读状态READ_FIFO: AND AL,7JZ NO_KEY ;是否有键按下READ: MOV AL,40HOUT DX,AL ;读FIFO RAMMOV DX,DATA_8279IN AL,DXSTC ;有键SCAN_KEY1: RETNO_KEY: CLC ;无键按下，清CYJMP SCAN_KEY1SCAN_KEY ENDPKEY_NUM PROC NEARAND AL,3FHRETKEY_NUM ENDPWRITE_DATA PROC NEARMOV DX,DATA_8279OUT DX,ALRETWRITE_DATA ENDPEND START七、实验扩展及思考重新编写软件实验二，自己编写键扫描、显示程序。
8279A可编程键盘显示接口实验内容一、实验目的学习8279A与微机8088系统的接口方法，了解8279A用在译码扫描和编码扫描方式时的编程方法，以及8088CPU用查询方式和中断方式对8279A进行控制的编程方法。
二、实验原理如图所示，系统中8279A接口芯片及其相关电路完成键盘扫描和显示，本实验以查询方式获取键盘状态信息，读取键值。
键值转换成显示代码供显示。
根据原理图5－20，得到键值和键名的对照表5－5，显示值和显示代码对照表。
三、实验程序清单见随机光盘，文件名为H8279.ASM四、实验步骤运行实验程序在DVCC－8086JHN上显示"8279－1"在系统键盘上输入数字键，在系统显示器上显示相应数字，按EXEC键显示"8279 good"，按其它键不予理睬。
源程序：CODE SEGMENTASSUME CS:CODESTART: JMP KEYLEDCONTPORT EQU 00DFHDA TAPORT EQU 00DEHDA TA1 EQU 0500HDA TA2 EQU 0508HDA TA3 EQU 0510HDA TA4 EQU 0518HDA TA5 EQU 0580HKEYLED: CALL FORMATCLDMOV DI,DATA5MOV CX,08HXOR AX,AXREP STOSBMOV SI,DATA2CALL LEDDISP ;DISP 8279-1MOV BYTE PTR DS:[0601H],00HKEY0: MOV DX,CONTPORTIN AL,DXTEST AL,07HJZ KEY0MOV CX,0FFFHDELAY1: LOOP DELAY1MOV DX,CONTPORTMOV AL,40HOUT DX,ALMOV DX,DATAPORTIN AL,DXMOV DI,AX ;AND AL,0F0HJZ KEY1MOV AX,DI ;CMP AL,10HJNZ KEY0MOV SI,DATA3CALL LEDDISPKEYEND: JMP KEYENDKEY1: CALL CONVERSMOV SI,DATA5CALL LEDDISPDJMP KEY0CONVERS:MOV BH,0HMOV AX,DIAND AL,0FHMOV BL,ALMOV AL,CS:[BX+DATA4]MOV Bl,DS:[0601H]MOV BH,0HMOV BYTE PTR DS:[BX+DA TA5],ALINC BXMOV DS:[0601H],BXCMP BX,08HJZ SA VE0RETSA VE0: MOV BYTE PTR DS:[0601H],0H RETLEDDISP:MOV AL,90HMOV DX,CONTPORTOUT DX,ALMOV BYTE PTR DS:[0600H],00LED1: CMP BYTE PTR DS:[0600H],07H JA LED2MOV BL,DS:[0600H]MOV BH,0HMOV AL,CS:[BX+SI]MOV DX,DATAPORTOUT DX,ALADD BYTE PTR DS:[0600H],01HJNZ LED1LED2: RETLEDDISPD:MOV AL,90HMOV DX,CONTPORTOUT DX,ALMOV BYTE PTR DS:[0600H],00LEDD1: CMP BYTE PTR DS:[0600H],07H JA LEDD2MOV BL,DS:[0600H]MOV BH,0HMOV AL,DS:[BX+SI]MOV DX,DATAPORTOUT DX,ALADD BYTE PTR DS:[0600H],01HJNZ LEDD1LEDD2: RETFORMAT: MOV BX,0MOV WORD PTR DS:[BX+0500H],5050HADD BX,2MOV WORD PTR DS:[BX+0500H],0079HADD BX,2MOV WORD PTR DS:[BX+0500H],0000HADD BX,2MOV WORD PTR DS:[BX+0500H],0000HADD BX,2MOV WORD PTR DS:[BX+0500H],4006HADD BX,2MOV WORD PTR DS:[BX+0500H],4040HADD BX,2MOV WORD PTR DS:[BX+0500H],076FHADD BX,2MOV WORD PTR DS:[BX+0500H],7F5BH ADD BX,2MOV WORD PTR DS:[BX+0500H],3F5EHADD BX,2MOV WORD PTR DS:[BX+0500H],3F5CH ADD BX,2MOV WORD PTR DS:[BX+0500H],076FHADD BX,2MOV WORD PTR DS:[BX+0500H],7F5BH ADD BX,2MOV WORD PTR DS:[BX+0500H],063FHADD BX,2MOV WORD PTR DS:[BX+0500H],4F5BH ADD BX,2MOV WORD PTR DS:[BX+0500H],6D66H ADD BX,2MOV WORD PTR DS:[BX+0500H],077DH ADD BX,2MOV WORD PTR DS:[BX+0500H],6F7FHADD BX,2MOV WORD PTR DS:[BX+0500H],7C77HADD BX,2MOV WORD PTR DS:[BX+0500H],5E39HADD BX,2MOV WORD PTR DS:[BX+0500H],7179HRETCODE ENDSEND START。
实验5键盘显示控制器8279应用实验实验五键盘显示控制器 9 8279 应用实验一、实验目的 1、掌握 51 系统中，扩展 8279 键盘显示接口的方法。
2、掌握 8279 工作原理和编程方法。
二、预备知识 8279A 是一种通用的可编程键盘/显示器接口器件，可对 64 个开关矩阵组成的键盘进行自动扫描，接收键盘上的输入信息，存入内部的 FIFO 存放器，并在有键输入时，CPU 请求中断。
8279A 内部还有一个 16×8 的显示缓冲器，能对 8 位或 16 位 LED 自动扫描，使显示缓冲器的内容在 LED 上显示出来。
1 1 、引脚功能 DB0～DB7：双向数据总线，以便和 CPU 之间传递命令、数据和状态。
CLK ：时钟输入线，以产生内部时钟。
RESET ：复位线，高电平有效。
复位后，8279A 置为 16 位显示左边输入，编码扫描键盘，时钟系数为 31。
/CS ：片选，低电平有效。
A0 ：地址输入线，用以区分数据线传送的是数据还是命令。
A0=0 传送的是数据；A0=1传送的是命令。
/RD ：读线，低有效，内部缓冲器信息送 DB0～DB7。
/WR ：写线，低有效。
收数据总线上的信息写入内部缓冲区。
IRQ ：中断请求输出线，高有效。
当 FIFO RAM 中有键输入数据时，IRQ 升为高电平，向 CPU 请求中断。
CPU 读出 FIFO RAM 时，IRQ 变为低电平，假设 RAM 中数据还有，IRQ 又返回高电平，直至RAM 中为空，IRQ 才保持低电平。
SL0～SL3 ：输出扫描线，用以对键盘/传感器矩阵和显示器进行扫描。
RL0～RL7 ：键盘/传感器矩阵的行(列)数据输入线。
其内部有拉高电阻，使之保持高电平。
SHIFT ：换档输入线，内部有拉高电阻，使之保持高电平。
TL/STB：控制/选通输入线，内部有拉高电阻，使之保持高电平。
OUTA0～OUTA3：四位输出口。
OUTB0～ OUTB3：四位输出口。
8279键盘和显示程序
#include<at89c52.h>
#include<absacc.h>
#include<stdio.h>
#define COM8279 XBYTE [0xF2FF] //定义8279控制口
#define DATA8279 XBYTE [0xF0FF] //定义8279数据口
#define uchar unsigned char
#define uint unsigned int
uint keyval //定义键内码传递参数uint time //定义延时参数
void delay(uint time)
void key(void)
void main()
{
delay(1300) //开机延时
COM8279 = 0xD2 //清除RAM和FIFO delay(1)
EA=1
EX1=1 //开总中断,开外部中断1；IT1=1 //外部中断1选用下降沿COM8279=0x03 //8279键盘N键巡回,编码扫描，左端入口COM8279=0x2a //时钟分频设置,分频数为10
COM8279=0x70 //设置读显示命令
COM8279=0x90; //设置写显示命令
while(1)
}
void delay (uint time) //传递参数为time
{
uchar j
while (time--) //用time-1来进行循环
{
for (j=100;j>0;j--) //用j来进行125次循环,大约8us }
}
}
void intsvr1(void) interrupt 2 using 1
{
keyval=DATA8279
key()
}
//按键确认程序
void key(void)
{
switch(keyval)
{
case 0xC3: //0号键赋值
{
P0=0x3F;
DATA8279=P0;
break;
}
case 0xC2: //1号键赋值；
{
P0=0x06;
DATA8279=P0;
break;
}
case 0xC1: //2号键赋值；
{
P0=0x5B;
DATA8279=P0;
break;
}
case 0xc0: //3号键赋值；{
P0=0x4F;
DATA8279=P0;
break;
}
case 0xCB: //4号键赋值；{
P0=0x66;
DATA8279=P0;
break;
}
case 0xCC: //5号键赋值；{
P0=0x6D;
DATA8279=P0;
break;
}
case 0xC9: //6号键赋值；{
P0=0x7D;
DATA8279=P0;
break;
}
case 0xC8: //7号键赋值；
{
P0=0x07;
DATA8279=P0;
break;
}
case 0xD3: //8号键赋值；{
P0=0x7F;
DATA8279=P0;
break;
}
case 0xD2: //9号键赋值；{
P0=0x6F;
DATA8279=P0;
break;
}
case 0xD1: //A号键赋值；{
P0=0x77;
DATA8279=P0;
break;
}
case 0xD0: //B号键赋值；{
P0=0x7C;
DATA8279=P0;
break;
}
case 0xE3: //C号键赋值；{
P0=0x39;
DATA8279=P0;
break;
}
case 0xE1: //D号键赋值；{
P0=0x5E;
DATA8279=P0;
break;
}
case 0xE2: //E号键赋值；{
P0=0x79;
DATA8279=P0;
break;
}
case 0xE0: //F号键赋值；{
P0=0x71;
DATA8279=P0;
break;
}
default:
break;
}
}。
