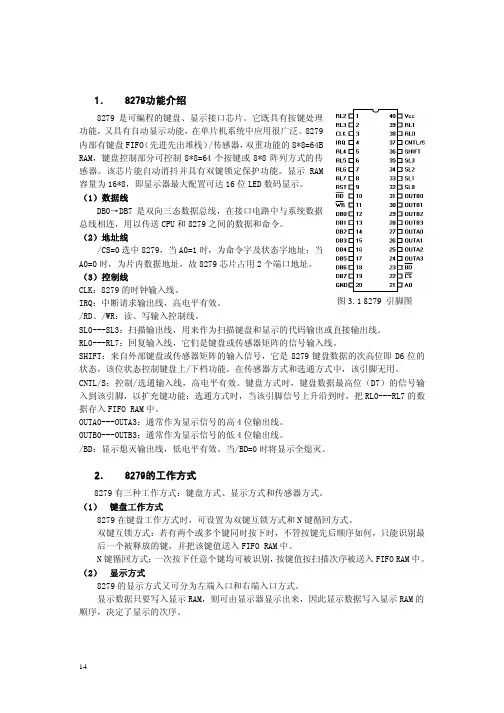

1．8279功能介绍图3.1 8279 引脚图 8279是可编程的键盘、显示接口芯片。
它既具有按键处理功能，又具有自动显示功能，在单片机系统中应用很广泛。
8279内部有键盘FIFO （先进先出堆栈）/传感器，双重功能的8*8=64BRAM，键盘控制部分可控制8*8=64个按键或8*8阵列方式的传感器。
该芯片能自动消抖并具有双键锁定保护功能。
显示RAM容量为16*8，即显示器最大配置可达16位LED 数码显示。
（1）数据线DB0→DB7是双向三态数据总线，在接口电路中与系统数据总线相连，用以传送CPU 和8279之间的数据和命令。
（2）地址线/CS=0选中8279，当A0=1时，为命令字及状态字地址；当A0=0时，为片内数据地址，故8279芯片占用2个端口地址。
（3）控制线CLK：8279的时钟输入线。
IRQ：中断请求输出线，高电平有效。
/RD、/WR：读、写输入控制线。
SL0---SL3：扫描输出线，用来作为扫描键盘和显示的代码输出或直接输出线。
RL0---RL7：回复输入线，它们是键盘或传感器矩阵的信号输入线。
SHIFT：来自外部键盘或传感器矩阵的输入信号，它是8279键盘数据的次高位即D6位的状态，该位状态控制键盘上/下档功能。
在传感器方式和选通方式中，该引脚无用。
CNTL/S：控制/选通输入线，高电平有效。
键盘方式时，键盘数据最高位（D7）的信号输入到该引脚，以扩充键功能；选通方式时，当该引脚信号上升沿到时，把RL0---RL7的数据存入FIFO RAM 中。
OUTA0---OUTA3：通常作为显示信号的高4位输出线。
OUTB0---OUTB3：通常作为显示信号的低4位输出线。
/BD：显示熄灭输出线，低电平有效。
当/BD=0时将显示全熄灭。
2． 8279的工作方式8279有三种工作方式：键盘方式、显示方式和传感器方式。
（1） 键盘工作方式8279在键盘工作方式时，可设置为双键互锁方式和N 键循回方式。

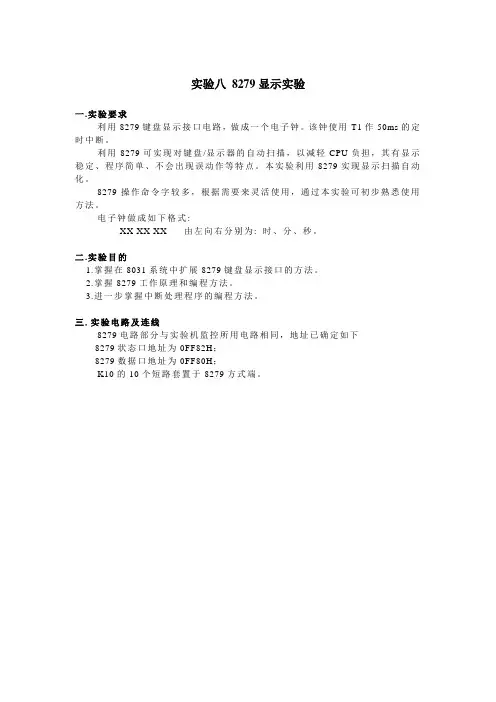

实验八8279显示实验
一.实验要求
利用8279键盘显示接口电路，做成一个电子钟。
该钟使用T1作50ms的定时中断。
利用8279可实现对键盘/显示器的自动扫描，以减轻CPU负担，其有显示稳定、程序简单、不会出现误动作等特点。
本实验利用8279实现显示扫描自动化。
8279操作命令字较多，根据需要来灵活使用，通过本实验可初步熟悉使用方法。
电子钟做成如下格式:
XX XX XX 由左向右分别为: 时、分、秒。
二.实验目的
1.掌握在8031系统中扩展8279键盘显示接口的方法。
2.掌握8279工作原理和编程方法。
3.进一步掌握中断处理程序的编程方法。
三.实验电路及连线
8279电路部分与实验机监控所用电路相同，地址已确定如下
8279状态口地址为0FF82H；
8279数据口地址为0FF80H；
K10的10个短路套置于8279方式端。
四.实验说明
8279通用接口芯片，根据应用需要可以在多种模式下工作，详见有关手册。
五.实验框图
程序框图：
P79T1.ASM主程序框图
INIT8279子程序框图INIT_T1中断子程序框图
DISLED子程序框图DISPLAY子程序框图。
6.4 可编程键盘/显示器接口——Intel 8279Intel 8279是一种可编程键盘/显示器接口芯片，它含有键盘输入和显示器输出两种功能。
键盘输入时，它提供自动扫描，能与按键或传感器组成的矩阵相连，接收输入信息，它能自动消除开关抖动并能对多键同时按下提供保护。
显示输出时，它有一个16×8位显示RAM，其内容通过自动扫描，可由8位或16位LED数码管显示。
1．8279的内部结构和工作原理8279的内部结构框图如图6.28所示。
下面分别介绍电路各部分的工作原理。
1) I/O控制及数据缓冲器数据缓冲器是双向缓冲器，连接内外总线，用于传送CPU和8279之间的命令或数据，对应的引脚为数据总线D0～D7。
I/O控制线是CPU对8279进行控制的引线，对应的引脚为数据选择线A0、片选线、读/写信号线和。
2) 控制与定时寄存器及定时控制控制与定时寄存器用来寄存键盘及显示工作方式控制字，同时还用来寄存其它操作方式控制字。
这些寄存器接收并锁存各种命令，再通过译码电路产生相应的信号，从而完成相应的控制功能。
与其对应的引脚为时钟输入端CLK及复位端RESET。
定时控制电路由N个基本计数器组成，其中，第一个计数器是一个可编程的N级计数器，N为2～31之间的数。
定时控制经软件编程，将外部时钟CLK分频，得到内部所需的100 kHz 时钟，为键盘提供适当的扫描频率和显示扫描时间。
与其相关的引脚是显示熄灭控制端。
3) 扫描计数器扫描计数器由键盘和显示器共用，为它们提供扫描信号。
扫描计数器有两种工作方式：编码方式和译码方式。
按编码方式工作时，计数器作二进制计数，4位计数状态从扫描线SL0～SL3输出，经外部译码器译码后，为键盘和显示器提供扫描信号。
按译码方式工作时，扫描计数器的最低两位被译码后，从SL0～SL3输出，提供了4选1的扫描译码。
与其相关的引脚是扫描线SL0～SL3。
4) 回复缓冲器、键盘去抖及控制在键盘工作方式下，回复线作为行列式键盘的列输入线，相应的列输入信号称为回复信号，由回复缓冲器缓冲并锁存。

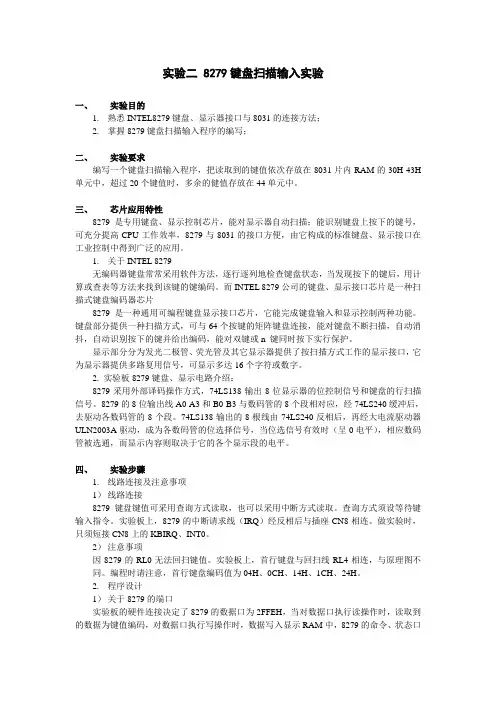

实验二 8279键盘扫描输入实验一、实验目的1.熟悉INTEL8279键盘、显示器接口与8031的连接方法；2.掌握8279键盘扫描输入程序的编写；二、实验要求编写一个键盘扫描输入程序，把读取到的键值依次存放在8031片内RAM的30H-43H 单元中，超过20个键值时，多余的健值存放在44单元中。
三、芯片应用特性8279是专用键盘、显示控制芯片，能对显示器自动扫描；能识别键盘上按下的键号，可充分提高CPU工作效率，8279与8031的接口方便，由它构成的标准键盘、显示接口在工业控制中得到广泛的应用。
1.关于INTEL 8279无编码器键盘常常采用软件方法，逐行逐列地检查键盘状态，当发现按下的键后，用计算或查表等方法来找到该键的键编码。
而INTEL 8279公司的键盘、显示接口芯片是一种扫描式键盘编码器芯片8279是一种通用可编程键盘显示接口芯片，它能完成键盘输入和显示控制两种功能。
键盘部分提供一种扫描方式，可与64个按键的矩阵键盘连接，能对键盘不断扫描，自动消抖，自动识别按下的键并给出编码，能对双键或n 键同时按下实行保护。
显示部分分为发光二极管、荧光管及其它显示器提供了按扫描方式工作的显示接口，它为显示器提供多路复用信号，可显示多达16个字符或数字。
2. 实验板8279键盘、显示电路介绍：8279采用外部译码操作方式，74LS138输出8位显示器的位控制信号和键盘的行扫描信号。
8279的8位输出线A0-A3和B0-B3与数码管的8个段相对应，经74LS240缓冲后，去驱动各数码管的8个段。
74LS138输出的8根线由74LS240反相后，再经大电流驱动器ULN2003A驱动，成为各数码管的位选择信号，当位选信号有效时（呈0电平），相应数码管被选通，而显示内容则取决于它的各个显示段的电平。
四、实验步骤1.线路连接及注意事项1）线路连接8279键盘键值可采用查询方式读取，也可以采用中断方式读取。

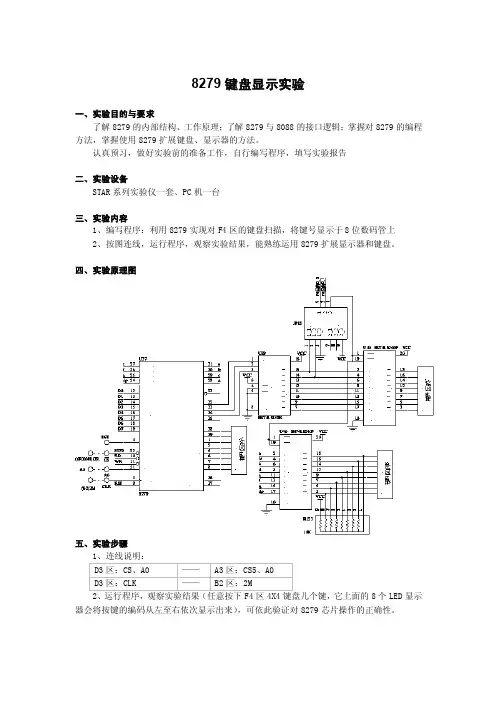

8279键盘显示实验一、实验目的与要求了解8279的内部结构、工作原理；了解8279与8088的接口逻辑；掌握对8279的编程方法，掌握使用8279扩展键盘、显示器的方法。
认真预习，做好实验前的准备工作，自行编写程序，填写实验报告二、实验设备STAR系列实验仪一套、PC机一台三、实验内容1、编写程序：利用8279实现对F4区的键盘扫描，将键号显示于8位数码管上2、按图连线，运行程序，观察实验结果，能熟练运用8279扩展显示器和键盘。
四、实验原理图五、实验步骤1、连线说明：2、运行程序，观察实验结果（任意按下F4区4X4键盘几个键，它上面的8个LED显示器会将按键的编码从左至右依次显示出来），可依此验证对8279芯片操作的正确性。
六、演示程序.MODEL TINYCMD_8279 EQU 0BF01H ;8279命令字、状态字地址DATA_8279 EQU 0BF00H ;8279读写数据口的地址.STACK 100.DATAKEYCOUNT DB ?LED_TAB DB 0C0H,0F9H,0A4H,0B0H,99H,92H,82H,0F8HDB 080H,90H,88H,83H,0C6H,0A1H,86H,8EH.CODESTART: MOV AX,@DATAMOV DS,AXNOPCALL INIT8279 ;初始化子程序MOV KEYCOUNT,0START1: CALL SCAN_KEY ;键扫描JNC START1 ;没有按键XCHG AL,KEYCOUNTINC ALCMP AL,9JNZ START2MOV KEYCOUNT,0CALL INIT8279_1;8个数码块全有字符显示后,再按键,清除显示JMP START1START2: XCHG AL,KEYCOUNTCALL KEY_NUM ;键值转换为键号LEA BX,LED_TAB ;字型码表XLATCALL WRITE_DATAJMP START1START_EXIT: JMP $;8279初始化INIT8279 PROC NEARMOV DX,CMD_8279 ;CMD_8279为写命令地址、读状地址MOV AL,34H;可编程时钟设置,设置分频系数(20分频）OUT DX,ALMOV AL,0;8*8字符显示,左边输入,外部译码键扫描方式OUT DX,AL; MOV AL,0A0H; OUT DX,ALCALL INIT8279_1RETINIT8279 ENDPINIT8279_1 PROC NEARCALL CLEAR ;清显示MOV AL,90H ;从第一个数码管开始移位显示OUT DX,ALRETINIT8279_1 ENDPCLEAR PROC NEARMOV DX,CMD_8279MOV AL,0DEH ; 清除命令OUT DX,ALWAIT1: IN AL,DXTEST AL,80HJNZ WAIT1 ; 显示RAM清除完毕吗?RETCLEAR ENDPSCAN_KEY PROC NEARMOV DX,CMD_8279IN AL,DX ;读状态READ_FIFO: AND AL,7JZ NO_KEY ;是否有键按下READ: MOV AL,40HOUT DX,AL ;读FIFO RAMMOV DX,DATA_8279IN AL,DXSTC ;有键SCAN_KEY1: RETNO_KEY: CLC ;无键按下，清CYJMP SCAN_KEY1SCAN_KEY ENDPKEY_NUM PROC NEARAND AL,3FHRETKEY_NUM ENDPWRITE_DATA PROC NEARMOV DX,DATA_8279OUT DX,ALRETWRITE_DATA ENDPEND START七、实验扩展及思考重新编写软件实验二，自己编写键扫描、显示程序。

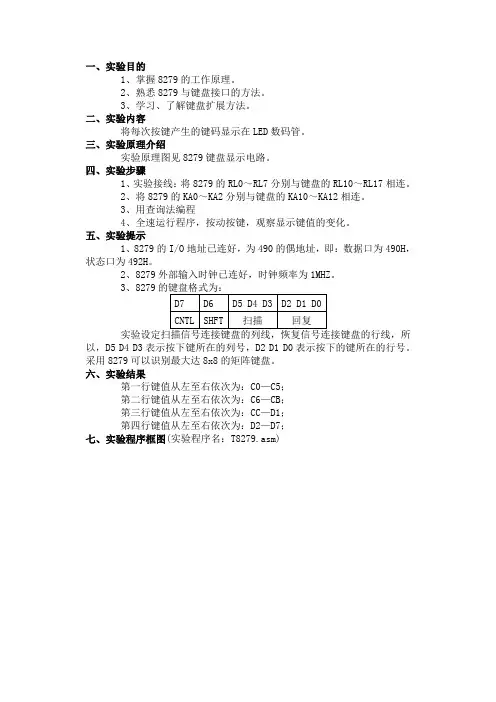

一、实验目的1、掌握8279的工作原理。
2、熟悉8279与键盘接口的方法。
3、学习、了解键盘扩展方法。
二、实验内容将每次按键产生的键码显示在LED数码管。
三、实验原理介绍实验原理图见8279键盘显示电路。
四、实验步骤1、实验接线：将8279的RL0～RL7分别与键盘的RL10～RL17相连。
2、将8279的KA0～KA2分别与键盘的KA10～KA12相连。
3、用查询法编程4、全速运行程序，按动按键，观察显示键值的变化。
五、实验提示1、8279的I/O地址已连好，为490的偶地址，即：数据口为490H，状态口为492H。
2、8279外部输入时钟已连好，时钟频率为1MHZ。
3、8279所以，D5 D4 D3表示按下键所在的列号，D2 D1 D0表示按下的键所在的行号。
采用8279可以识别最大达8x8的矩阵键盘。
六、实验结果第一行键值从左至右依次为：C0—C5；第二行键值从左至右依次为：C6—CB；第三行键值从左至右依次为：CC—D1；第四行键值从左至右依次为：D2—D7；七、实验程序框图(实验程序名：T8279.asm)八、程序源代码清单con8279 equ 0492hdat8279 equ 0490hassume cs:codecode segment publicorg 100hstart: jmp start1segcod db3fh,06h,5bh,4fh,66h,6dh,7dh,07h,7fh,6fh,77h,7ch,39h,5eh,79h,71h start1: mov dx,con8279mov al,10hout dx,al ;编码扫描键盘，双键锁定mov al,2ah ;10分频得到100KHzout dx,alcall blackrkey: mov dx,con8279disla2: in ax,dx ;读入状态字and ax,07hjz disla2 ;没有按键则等待！mov dx,dat8279in ax,dx ;读入键值and ax,0ffhmov bx,axnop ;设断点观察键值call black ;总清显示RAMnopdisp:mov di,offset segcodmov ax,08h ;工作方式，16位，左入mov dx,con8279out dx,axmov ax,90hmov dx,con8279out dx,ax ;写显示RAM命令，地址自增 mov dx,dat8279push bxand bx,0f0hmov cl,4shr bx,cladd di,bxmov al,cs:[di]mov ah,0out dx,ax ;写RAM0nopnopmov di,offset segcodpop bxand bx,0fhadd di,bxmov al,cs:[di]mov ah,0out dx,ax ;写RAM1nopnoppush cxjmp rkeyblack: mov dx,con8279mov ax,0d1hout dx,ax ;显示RAM全部清零mov cx,80h ;循环次数clsb: nopnoploop clsbretcode endsend start。

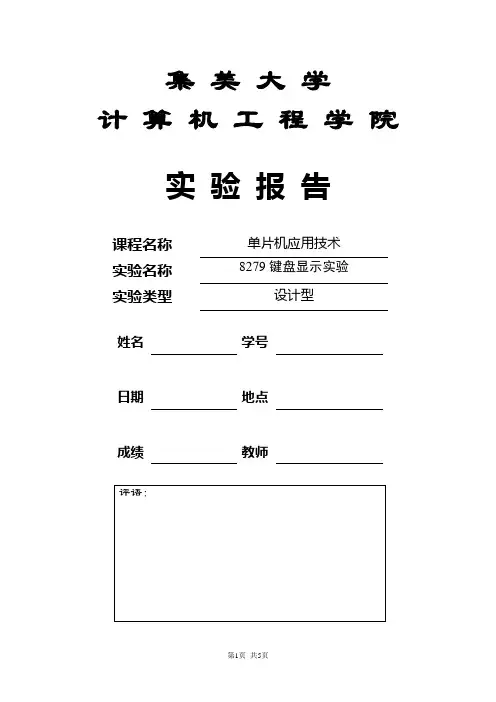

集美大学计算机工程学院实验报告课程名称单片机应用技术实验名称8279键盘显示实验实验类型设计型姓名学号日期地点成绩教师第1页共5页1. 实验目的与要求1）解8279芯片的结构、工作原理；了解8279与单片机的接口逻辑；掌握对8279 的编程方法，掌握了解8279扩展键盘、显示器的方法2）认真预习本节实验内容，尝试自行编写程序，填写实验报告。
2. 实验设备STAR系列实验仪、PC机、星研集成软件环境3. 实验内容1编写程序：使用8279实现对G5区的键盘扫描，将键盘显示与8为数码管上2按图连线，运行程序，观察实验结果，能熟练运用8279扩展显示器和键盘4. 实验硬件电路及接线4.1电路设计如下图4.2实验装置的连线说明G5 区 A0、CS-------------A3区 A0、CS5E5区：CS,A0-------------CS5,A0E5区: CLK---------------B2区2ME5区: B,C---------------G5区LED：B,CProtues连线图：5，程序流程图流程图：NY NY开始初始化8279，设置8279分频系数（20分频）8*8字符显示，左边输入，外部译码键扫描方式清显示，从第一个数码管开始移位显示。
有按键 安满8 次键 清显示 将键值转换为0..F 键号 将键值写入82796，程序源代码BUFFER DATA 30H ;键盘输入缓冲区首地址BUFFER1 DATA 40H ;8字节显示缓冲区在首地址CMD8279 XDATA 0BF01H ;8279命令/状态字地址DATA8279 XDATA 0BF00H ;8279读写数据口地址KEYCOUNT DATA 50HORG0000HLJMP MAINORG0100HMAIN:RUN8279: ACALL INIT ;8279初始化MOV KEYCOUNT,#0 ;按键个数计数STAR1: LCALL SCAN_KEY ;键扫描JNC STAR1 ;无按键则循环XCH A,KEYCOUNTINC ACJNE A,#9,STAR2 ;MOV KEYCOUNT,#0LCALL INIT8279_1SJMP STAR1STAR2: XCH A,KEYCOUNTLCALL KEY_NUMMOV DPTR,#LED_TABMOVC A,@A+DPTRLCALL WRITE_DATASJMP STAR1;8279初始化INIT: MOV A,#34H ;命令字：分频系数20分频MOV DPTR,#CMD8279MOVX @DPTR,AMOV A,#10HMOVX @DPTR,AINIT8279_1: LCALL CLEAR ;清显示MOV A,#90H ;从最后一个数码管开始显示移位MOVX @DPTR,ARET; 清显示CLEAR: MOV A,#0DEH ;清屏命令MOV DPTR,#CMD8279MOVX @DPTR,AWAIT11: MOVX A,@DPTRJB ACC.7,WAIT11 ;显示RAM清除完毕否?RET; 键盘扫描SCAN_KEY: MOV DPTR,#CMD8279 ;读状态字MOVX A, @DPTRREAD_FIFO: ANL A,#7JZ NO_KEY ;判定是否有键按下READ: MOV A,#40HMOVX @DPTR,A ;读FIFO RAM 命令字MOV DPTR,#DATA8279MOVX A,@DPTRSETB C ;有键按下SCAN_KEY1: RETNO_KEY: CLR C ;无键按下SJMP SCAN_KEY1;键盘数据判定KEY_NUM: ANL A,#3FHRET;写数据WRITE_DATA: MOV DPTR,#DATA8279MOVX @DPTR,ARETLED_TAB: DB0C0H,0F9H,0A4H,0B0H,99H,92H,82H,0F8H DB80H,90H,88H,83H,0C6H,0A1H,86H,8EH END。

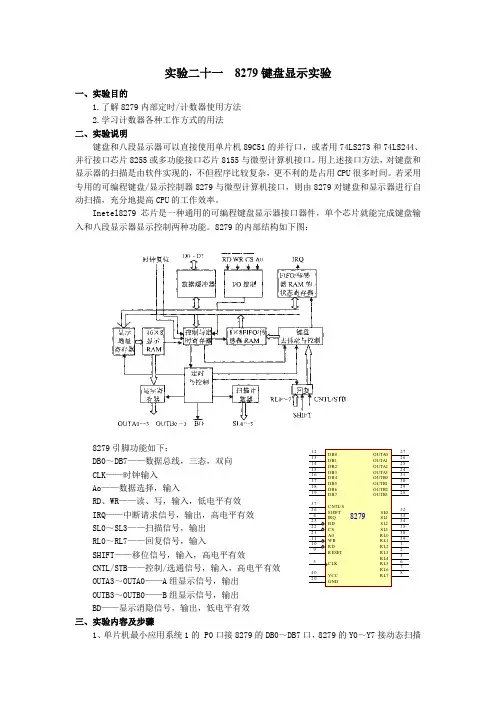

实验二十一8279键盘显示实验一、实验目的1.了解8279内部定时/计数器使用方法2.学习计数器各种工作方式的用法二、实验说明键盘和八段显示器可以直接使用单片机89C51的并行口，或者用74LS273和74LS244、并行接口芯片8255或多功能接口芯片8155与微型计算机接口。
用上述接口方法，对键盘和显示器的扫描是由软件实现的，不但程序比较复杂，更不利的是占用CPU很多时间。
若采用专用的可编程键盘/显示控制器8279与微型计算机接口，则由8279对键盘和显示器进行自动扫描，充分地提高CPU的工作效率。
Inetel8279芯片是一种通用的可编程键盘显示器接口器件，单个芯片就能完成键盘输入和八段显示器显示控制两种功能。
8279的内部结构如下图：DB0～DB7——数据总线，三态，双向CLK——时钟输入Ao——数据选择，输入RD、WR——读、写，输入，低电平有效IRQ——中断请求信号，输出，高电平有效SL0～SL3——扫描信号，输出RL0～RL7——回复信号，输入SHIFT——移位信号，输入，高电平有效CNTL/STB——控制/选通信号，输入，高电平有效OUTA3～OUTA0——A组显示信号，输出OUTB3～OUTB0——B组显示信号，输出BD——显示消隐信号，输出，低电平有效三、实验内容及步骤1、单片机最小应用系统1的 P0口接8279的DB0～DB7口，8279的Y0～Y7接动态扫描显示的SMG1～SMG6口， OUTB0～OUTA3口接动态扫描显示的段码口；单片机最小应用系统1的WR、RD、P2.0、P2.7、ALE、RESET、INT0分别接8279的WR、RD、A0、CS、CLK、RESET、IRQ。
2、安装好伟福仿真器，用串行数据通信线连接计算机与仿真器，把87C52型仿真头插到模块的单片机插座中，打开模块电源，插上仿真器电源插头。
3、启动计算机，打开伟福仿真软件，进入仿真环境。
选择仿真器型号、仿真头型号、CPU类型；选择通信端口，测试串行口。

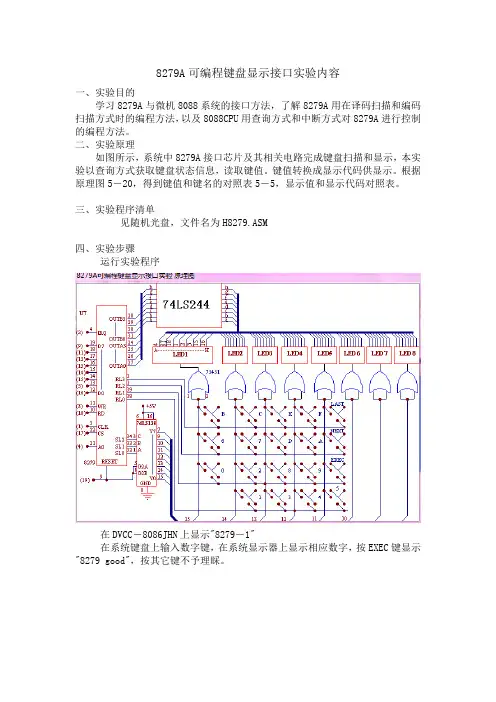

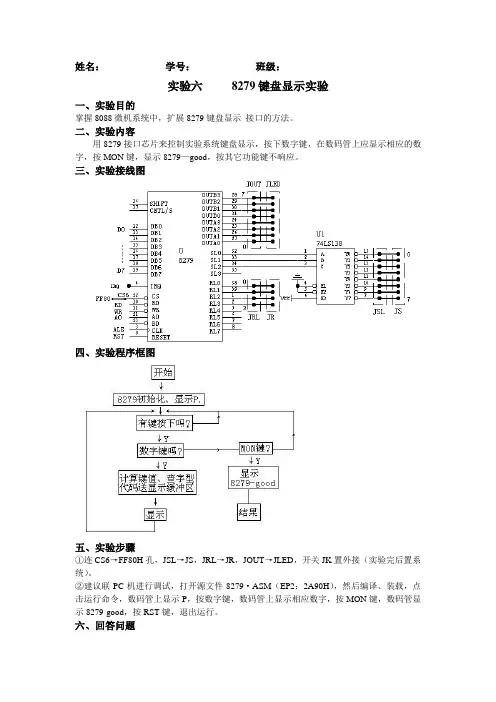

8279A可编程键盘显示接口实验内容一、实验目的学习8279A与微机8088系统的接口方法，了解8279A用在译码扫描和编码扫描方式时的编程方法，以及8088CPU用查询方式和中断方式对8279A进行控制的编程方法。
二、实验原理如图所示，系统中8279A接口芯片及其相关电路完成键盘扫描和显示，本实验以查询方式获取键盘状态信息，读取键值。
键值转换成显示代码供显示。
根据原理图5－20，得到键值和键名的对照表5－5，显示值和显示代码对照表。
三、实验程序清单见随机光盘，文件名为H8279.ASM四、实验步骤运行实验程序在DVCC－8086JHN上显示"8279－1"在系统键盘上输入数字键，在系统显示器上显示相应数字，按EXEC键显示"8279 good"，按其它键不予理睬。
源程序：CODE SEGMENTASSUME CS:CODESTART: JMP KEYLEDCONTPORT EQU 00DFHDA TAPORT EQU 00DEHDA TA1 EQU 0500HDA TA2 EQU 0508HDA TA3 EQU 0510HDA TA4 EQU 0518HDA TA5 EQU 0580HKEYLED: CALL FORMATCLDMOV DI,DATA5MOV CX,08HXOR AX,AXREP STOSBMOV SI,DATA2CALL LEDDISP ;DISP 8279-1MOV BYTE PTR DS:[0601H],00HKEY0: MOV DX,CONTPORTIN AL,DXTEST AL,07HJZ KEY0MOV CX,0FFFHDELAY1: LOOP DELAY1MOV DX,CONTPORTMOV AL,40HOUT DX,ALMOV DX,DATAPORTIN AL,DXMOV DI,AX ;AND AL,0F0HJZ KEY1MOV AX,DI ;CMP AL,10HJNZ KEY0MOV SI,DATA3CALL LEDDISPKEYEND: JMP KEYENDKEY1: CALL CONVERSMOV SI,DATA5CALL LEDDISPDJMP KEY0CONVERS:MOV BH,0HMOV AX,DIAND AL,0FHMOV BL,ALMOV AL,CS:[BX+DATA4]MOV Bl,DS:[0601H]MOV BH,0HMOV BYTE PTR DS:[BX+DA TA5],ALINC BXMOV DS:[0601H],BXCMP BX,08HJZ SA VE0RETSA VE0: MOV BYTE PTR DS:[0601H],0H RETLEDDISP:MOV AL,90HMOV DX,CONTPORTOUT DX,ALMOV BYTE PTR DS:[0600H],00LED1: CMP BYTE PTR DS:[0600H],07H JA LED2MOV BL,DS:[0600H]MOV BH,0HMOV AL,CS:[BX+SI]MOV DX,DATAPORTOUT DX,ALADD BYTE PTR DS:[0600H],01HJNZ LED1LED2: RETLEDDISPD:MOV AL,90HMOV DX,CONTPORTOUT DX,ALMOV BYTE PTR DS:[0600H],00LEDD1: CMP BYTE PTR DS:[0600H],07H JA LEDD2MOV BL,DS:[0600H]MOV BH,0HMOV AL,DS:[BX+SI]MOV DX,DATAPORTOUT DX,ALADD BYTE PTR DS:[0600H],01HJNZ LEDD1LEDD2: RETFORMAT: MOV BX,0MOV WORD PTR DS:[BX+0500H],5050HADD BX,2MOV WORD PTR DS:[BX+0500H],0079HADD BX,2MOV WORD PTR DS:[BX+0500H],0000HADD BX,2MOV WORD PTR DS:[BX+0500H],0000HADD BX,2MOV WORD PTR DS:[BX+0500H],4006HADD BX,2MOV WORD PTR DS:[BX+0500H],4040HADD BX,2MOV WORD PTR DS:[BX+0500H],076FHADD BX,2MOV WORD PTR DS:[BX+0500H],7F5BH ADD BX,2MOV WORD PTR DS:[BX+0500H],3F5EHADD BX,2MOV WORD PTR DS:[BX+0500H],3F5CH ADD BX,2MOV WORD PTR DS:[BX+0500H],076FHADD BX,2MOV WORD PTR DS:[BX+0500H],7F5BH ADD BX,2MOV WORD PTR DS:[BX+0500H],063FHADD BX,2MOV WORD PTR DS:[BX+0500H],4F5BH ADD BX,2MOV WORD PTR DS:[BX+0500H],6D66H ADD BX,2MOV WORD PTR DS:[BX+0500H],077DH ADD BX,2MOV WORD PTR DS:[BX+0500H],6F7FHADD BX,2MOV WORD PTR DS:[BX+0500H],7C77HADD BX,2MOV WORD PTR DS:[BX+0500H],5E39HADD BX,2MOV WORD PTR DS:[BX+0500H],7179HRETCODE ENDSEND START。

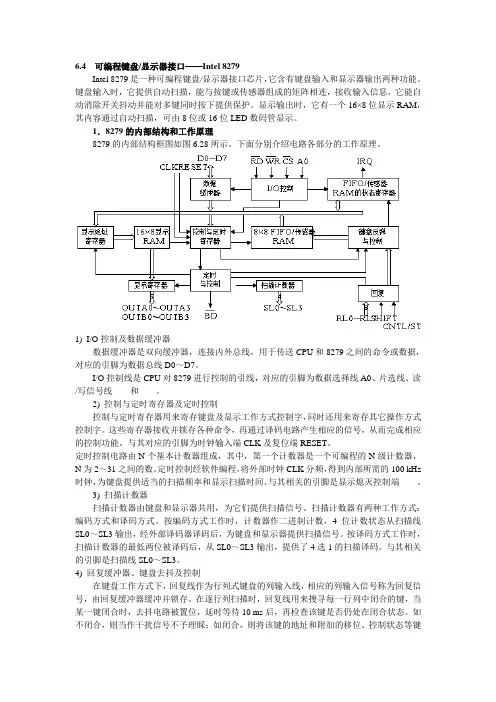

6.4 可编程键盘/显示器接口——Intel 8279Intel 8279是一种可编程键盘/显示器接口芯片，它含有键盘输入和显示器输出两种功能。
键盘输入时，它提供自动扫描，能与按键或传感器组成的矩阵相连，接收输入信息，它能自动消除开关抖动并能对多键同时按下提供保护。
显示输出时，它有一个16×8位显示RAM，其内容通过自动扫描，可由8位或16位LED数码管显示。
1．8279的内部结构和工作原理8279的内部结构框图如图6.28所示。
下面分别介绍电路各部分的工作原理。
1) I/O控制及数据缓冲器数据缓冲器是双向缓冲器，连接内外总线，用于传送CPU和8279之间的命令或数据，对应的引脚为数据总线D0～D7。
I/O控制线是CPU对8279进行控制的引线，对应的引脚为数据选择线A0、片选线、读/写信号线和。
2) 控制与定时寄存器及定时控制控制与定时寄存器用来寄存键盘及显示工作方式控制字，同时还用来寄存其它操作方式控制字。
这些寄存器接收并锁存各种命令，再通过译码电路产生相应的信号，从而完成相应的控制功能。
与其对应的引脚为时钟输入端CLK及复位端RESET。
定时控制电路由N个基本计数器组成，其中，第一个计数器是一个可编程的N级计数器，N为2～31之间的数。
定时控制经软件编程，将外部时钟CLK分频，得到内部所需的100 kHz 时钟，为键盘提供适当的扫描频率和显示扫描时间。
与其相关的引脚是显示熄灭控制端。
3) 扫描计数器扫描计数器由键盘和显示器共用，为它们提供扫描信号。
扫描计数器有两种工作方式：编码方式和译码方式。
按编码方式工作时，计数器作二进制计数，4位计数状态从扫描线SL0～SL3输出，经外部译码器译码后，为键盘和显示器提供扫描信号。
按译码方式工作时，扫描计数器的最低两位被译码后，从SL0～SL3输出，提供了4选1的扫描译码。
与其相关的引脚是扫描线SL0～SL3。
4) 回复缓冲器、键盘去抖及控制在键盘工作方式下，回复线作为行列式键盘的列输入线，相应的列输入信号称为回复信号，由回复缓冲器缓冲并锁存。
在逐行列扫描时，回复线用来搜寻每一行列中闭合的键，当某一键闭合时，去抖电路被置位，延时等待10 ms后，再检查该键是否仍处在闭合状态。
如不闭合，则当作干扰信号不予理睬；如闭合，则将该键的地址和附加的移位、控制状态等键盘数据送入8279内部的FIFO(先进先出)存储器。
键盘数据格式如下：控制和移位(D6、D7)的状态由两个独立的附加开关决定，而扫描(D5、D4、D3)和回复(D2、D1、D0)则是被按键置位的数据。
D5、D4、D3来自扫描计数器，它们是根据回复信号而确定的行/列编码。
在传感器矩阵方式下，回复线的内容直接被送往相应的传感器RAM(即FIFO存储器)。
在选通输入方式工作时，回复线的内容在CNTL/STB线的脉冲上升沿被送入FIFO存储器。
与其相关的引脚是回复线RL0 RL7，控制/选通线CNTL/STB。
5) FIFO/传感器RAM及其状态寄存器FIFO/传感器RAM是一个双重功能的8×8 RAM。
在键盘选通工作方式下，它是FIFO 存储器，其输入/输出遵循先入先出的原则。
此时，FIFO状态寄存器用来存放FIFO的工作状态，如RAM是满还是空，其中存有多少数据，操作是否出错等。
当FIFO存储器中有数据时，状态逻辑将产生IRQ=1信号，向CPU申请中断。
在传感器矩阵方式下，这个存储器用作传感器存储器，它存放着传感器矩阵中的每一个传感器状态。
在此方式下，若检测出传感器有变化，IRQ信号就变为高电平，向CPU申请中断。
与其相关的引脚是中断请求线IRQ。
6) 显示RAM和显示寄存器显示RAM用来存储显示数据，容量为16×8位。
在显示过程中，显示RAM存储的显示数据轮流从显示寄存器输出。
显示寄存器分为A、B两组，OUTA0～OUTA3和OUTB0～OUTB3。
它们既可单独送数，也可组成一个8位(A组为高4位，B组为低4位)的字。
显示寄存器的输出与显示扫描配合，不断从显示RAM中读出显示数据；同时轮流驱动被选中的显示器件，以达到多路复用的目的，使显示器件呈稳定显示状态。
与其相关的引脚是数据显示线OUTA0～OUTA3和OUTB0～OUTB3。
显示地址寄存器用来寄存由CPU进行读/写显示的RAM地址，它可以由命令设定，也可以设置成每次读出或写入后自动递增。
2．8279的引脚和功能8279采用40引脚双列直插封装，其引脚排列及功能分别如图6.29(a)、(b)所示。
8279的引脚功能如下：D0～D7：数据总线，双向三态总线。
CLK：系统时钟输入端。
RESET：系统复位输入端，高电平有效。
复位状态为：16个字符显示；编码扫描键盘，双键锁定；程序时钟编程为31。
：片选输入端，低电平有效。
A0：数据选择输入端。
A0=1时，CPU写入的数据为命令字，读出的为状态字；A0=0时，CPU读、写的均为数据。
、：读、写信号输入端，低电平有效。
IRQ：中断请求输出端，高电平有效。
SL0～SL3：扫描输出端，用于扫描键盘和显示器。
可编程设定为编码(4选1)或译码输出(16选1)。
RL0～RL7：回复线，它们是键盘或传感器的列信号输入端。
SHIFT：移位信号输入端，高电平有效。
它是8279键盘数据的次高位(D6)，通常用作键盘上、下挡功能键。
在传感器和选通方式下，SHIFT无效。
CNTL/STB：控制/选通输入端，高电平有效。
在键盘工作方式下，它是键盘数据的最高位，通常用作控制键。
在选通输入方式下，它的上升沿可把来自RL0 RL7的数据存入FIFO/传感器RAM中。
在传感器方式下，它无效。
OUTA0～OUTA3：A组显示信号输出端。
OUTB0～OUTB3：B组显示信号输出端。
：显示熄灭输出端，低电平有效。
它在数字切换显示或使用熄灭命令时关显示。
3. 8279的工作方式8279工作方式的确定是通过CPU对8279送入命令字来实现的。
当数据选择端A0置1时，CPU对8279写入的数据为命令字，读出的数据为状态字。
在叙述命令字、状态字前，先说明8279的几种工作方式。
1) 键盘工作方式通过对键盘/显示方式命令字的设置，可置8279为双键互锁方式和N键巡回方式。
双键互锁是为两键同时按下提供的保护方法。
若有两键或多个键同时按下，则无论这些键是以什么次序按下的，它只识别最后一个释放的键，并把该键值送入FIFO/传感器RAM中。
N键巡回是为N个键同时按下时提供的保护方法。
若有多个键同时按下，则键盘扫描时可按按键先后顺序依次将键值送入FIFO/传感器RAM中。
2) 显示器工作方式通过对键盘/显示方式命令字和写显示RAM命令字的设置，可将显示数据写入显示缓冲器的方式置为左端送入和右端送入两种方式。
左端送入为依次填入方式，右端送入为移位方式。
3) 传感器矩阵方式通过对读FIFO/传感器RAM命令字的设置可将8279设置成传感器矩阵方式，此时，传感器的开关状态直接送到传感器RAM中。
CPU对传感器阵列扫描时，如果检测到某个传感器状态发生了变化，则使中断申请信号IRQ变为高电平。
如果AI(D4)=0，则对传感器RAM 的第一次读操作即清除IRQ；如果AI(D4)=1，则由中断结束命令清除IRQ。
4. 8279的命令格式和命令字A0=18279共有8条命令，其格式及功能如下所述。
1) 键盘/显示方式设置命令字键盘/显示方式设置命令字的命令格式如下：其中：D7 D6 D5为000，是方式设置命令特征位。
DD(D4 D3)：设定显示方式。
其定义如下：00：8个字符显示，左边输入01：16个字符显示，左边输入10：8个字符显示，右边输入11：16个字符显示，右边输入KKK(D2 D1 D0)：可设定7种键盘、显示工作方式，其定义如下：000：编码扫描键盘，双键锁定001：译码扫描键盘，双键锁定010：编码扫描键盘，N键轮回011：译码扫描键盘，N键轮回100：编码扫描传感器矩阵101：译码扫描传感器矩阵110：选通输入，编码显示扫描111：选通输入，译码显示扫描2) 时钟编程命令时钟编程命令的命令格式如下：其中：D7 D6 D5为001，是时钟编程命令特征位。
PPPPP(D4 D3 D2 D1 D0)：设定对CLK输入端输入的外部时钟信号进行分频的分频数N，用以产生100 kHz的内部时钟，N的取值为2～31。
若CLK输入的时钟频率为2 MHz，则N=20，PPPPP=10100B。
3) 读FIFO/传感器RAM命令读FIFO/传感器RAM命令的命令格式如下：其中：D7 D6 D5为010，是读FIFO/传感器RAM命令特征位。
AI(D4)为自动加1标志。
AAA(D2 D1 D0)为FIFO/传感器RAM地址。
键扫描方式下，数据按先进先出的原则读出，与AI、AAA无关，D0～D4可为任意值。
此时，该命令字可设为40H。
在传感器或选通输入方式下，AAA为RAM地址。
当AI=0时，每次读完传感器RAM的数据后地址不变；当AI=1时，每次读完传感器RAM的数据后地址自动加1。
这样，下一个数据便从下一个地址读出，不必重新设置读FIFO/传感器RAM 命令。
4) 读显示RAM命令读显示RAM命令的命令格式如下：其中：D7 D6 D5为011，是读显示RAM命令特征位。
AI(D4)为自动加1标志，AI=1时，每次读数后地址自动加1。
AAAA(D3 D2 D1 D0)为显示RAM中的存储单元地址。
5) 写显示RAM命令写显示RAM命令的命令格式如下：其中：D7 D6 D5为100，是写显示RAM命令特征位。
AI(D4)为自动加1标志，AI=1时，每次写入数据后地址自动加1。
AAAA(D3 D2 D1 D0)为将要写入的显示RAM中的存储单元地址。
CPU将显示数据写入显示RAM时必须先设置键盘/显示方式设置命令字。
若选择8个显示器并从左端输入，则键盘应设为双键锁定的编码键盘方式，即设置键盘/显示方式设置命令字为00H。
如每次写入数据后自动加1，且从0地址开始写入，则应设置写显示RAM 命令字为90H。
如要输入10个字符，则其输入过程如表6.8所示(依次填入方式)。
如将上述键盘/显示方式设置命令字设置为10H，则可实现从右端输入。
其输入过程如表6.9所示(移位方式)。
6) 显示禁止写入/消隐命令显示禁止写入/消隐命令的命令格式如下：其中：D7 D6 D5为101，是显示禁止写入/熄灭命令的特征位。
IWA、IWB(D3、D2)为A、B组显示RAM写入屏蔽位。
因为显示寄存器分成A、B两组，可以单独送数，所以用两位分别屏蔽。
当IWA=1时，A组显示RAM禁止写入，此时，从CPU写入显示器RAM的数据不影响A组显示器的显示，这种情况通常用于双4位显示器。
