6.4 可编程键盘/显示器接口——Intel 8279Intel 8279是一种可编程键盘/显示器接口芯片，它含有键盘输入和显示器输出两种功能。
键盘输入时，它提供自动扫描，能与按键或传感器组成的矩阵相连，接收输入信息，它能自动消除开关抖动并能对多键同时按下提供保护。
显示输出时，它有一个16×8位显示RAM，其内容通过自动扫描，可由8位或16位LED数码管显示。
1．8279的内部结构和工作原理8279的内部结构框图如图6.28所示。
下面分别介绍电路各部分的工作原理。
1) I/O控制及数据缓冲器数据缓冲器是双向缓冲器，连接内外总线，用于传送CPU和8279之间的命令或数据，对应的引脚为数据总线D0～D7。
I/O控制线是CPU对8279进行控制的引线，对应的引脚为数据选择线A0、片选线、读/写信号线和。
2) 控制与定时寄存器及定时控制控制与定时寄存器用来寄存键盘及显示工作方式控制字，同时还用来寄存其它操作方式控制字。
这些寄存器接收并锁存各种命令，再通过译码电路产生相应的信号，从而完成相应的控制功能。
与其对应的引脚为时钟输入端CLK及复位端RESET。
定时控制电路由N个基本计数器组成，其中，第一个计数器是一个可编程的N级计数器，N为2～31之间的数。
定时控制经软件编程，将外部时钟CLK分频，得到内部所需的100 kHz 时钟，为键盘提供适当的扫描频率和显示扫描时间。
与其相关的引脚是显示熄灭控制端。
3) 扫描计数器扫描计数器由键盘和显示器共用，为它们提供扫描信号。
扫描计数器有两种工作方式：编码方式和译码方式。
按编码方式工作时，计数器作二进制计数，4位计数状态从扫描线SL0～SL3输出，经外部译码器译码后，为键盘和显示器提供扫描信号。
按译码方式工作时，扫描计数器的最低两位被译码后，从SL0～SL3输出，提供了4选1的扫描译码。
与其相关的引脚是扫描线SL0～SL3。
4) 回复缓冲器、键盘去抖及控制在键盘工作方式下，回复线作为行列式键盘的列输入线，相应的列输入信号称为回复信号，由回复缓冲器缓冲并锁存。
单片机基础：编程键盘/显示器接口——INTEL 8279
INTEL 8279是一种可编程键盘/显示器接口芯片，它含有键盘输入和显示器输出两种功能。
键盘输入时，它提供自动扫描，能与按键或传感器组成的矩阵相连，接收输入信息，它能自动消除开关抖动并能对多键同时按下提供保护。
显示输出时，它有一个16乘以8位显示RAM，其内容通过自动扫描，可由8或16 位LED数码管显示。
8279的引脚和功能
8279的内部结构框图如下图所示。
D0～D7：数据总线，双向三态总线。
CLK：系统时钟输入端。
RESET：系统复位输入端，高电平有效。
复位状态为：16个字符显示;编码扫描键盘：
双键锁定;程序时钟编程为31。
CS：片选输入端，低电平有效。
键盘显示接口芯片8279使用指南8279是Intel公司设计生产的通用可编程键盘/显示器接口芯片，可代替微处理器完成键盘和显示器的控制，不仅可以大大节省CPU对键盘/显示器的操作时间，从而减轻CPU的负担，而且显示稳定，程序简单，不会出现误动作。
8279具有如下主要特征：能同时执行键盘和显示器操作；扫描式键盘工作方式；有8个键盘FIFO（先进先出）存储器；去抖动的二键锁定或N键巡回功能；两个8位或16位的数字显示器；可左/右输入的16字节显示用RAM；键盘输入可产生中断信号；具有扫描式传感器工作方式；用选通方式送入输入信号；单个16字符显示器；可编程扫描定时；工作方式可由CPU编程等。
一8279的内部结构及引脚8279包括键盘输入和显示输出两部分。
键盘部分提供扫描工作方式，可以接64键行列矩阵键盘，也可以与传感器阵列相连，能够自动去抖动，识别键盘上闭合键的键号，并具有双键同时按下保护及N键同时按下保护功能。
显示部分可为LED或LCD七段显示器，提供了按扫描方式工作的接口，为显示器提供多路复用驱动信号，可显示8位和16位字符，属动态显示技术，省电、省元件，又可保证足够的显示时间，适合人眼观察和大脑记忆。
1、内部结构图1为8279的内部结构图，各部件的作用简要说明如下：图1 8279的内部结构图（1）I/O控制和数据缓冲器AD0~AD7为地址/数据复用总线。
双向三态数据缓冲器将内部总线和外部总线AD0~AD7连接，用于传送CPU和8279之间的命令、数据和状态。
（2）控制逻辑定时控制含有一些计数器，其中有一个可编程的5位计数器，对外部输入时钟CLK进行分频，产生100kHz的内部定时信号。
外部时钟输入信号的周期不小于500ns。
控制与定时寄存器用以存储键盘及显示器的工作方式，锁存操作命令，通过译码产生相应的控制信号，使8279的各个部件完成一定的控制功能。
（3）键输入控制键输入控制部件完成对键盘的自动扫描，锁存RL0~RL7的键输入信息，搜索闭合键，去除键的抖动，并将键盘输入数据写入内部先进先出（FIFO）存储器RAM。

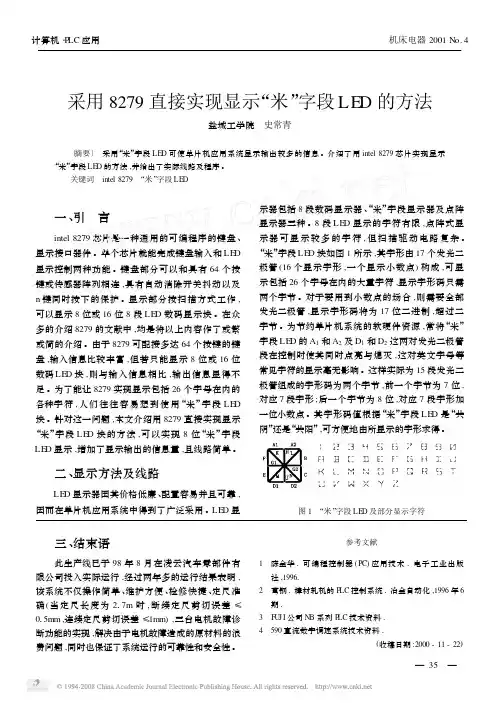

正确使用8279芯片应注意的几个问题蒋敦斌 李文英(天津职业大学,天津,300402) 众所周知,输入和显示是各种控制系统中必不可少的组成部分。
In tel公司设计的8279可编程键盘 显示接口芯片,可以连接64个触点的键盘矩阵,提供扫描式键盘接口。
键盘触点也可以代换为传感器,用于检测开关量信息;显示部分可以接16位8段数字显示器或指示灯。
然而,由于硬件接线或软件设计不合理,在8279芯片的使用中产生各种各样的问题。
本文就科技开发工作中遇到的一些实际问题及解决方法进行阐述。
11 正确使用键盘的按钮功能8279芯片有两种工作方式:扫描键盘工作方式和扫描传感器工作方式。
8279芯片处于扫描键盘工作方式时,只要有键按下,I RQ 引脚处于高电平,向CPU发出中断申请。
该信号一直持续到从F1F0RAM中读取键值后,I RQ信号才恢复到低电平。
当8279芯片处于扫描传感器工作方式时,每个传感器的开关状态直接输入到传感器RAM中。
将此种功能应用在我们研制的“数控恒流源”中,既希望每按动一次键,电流增加或减少一个微小的值,又希望在按住增加或减少键时电流值连续上升或下降。
具体实施方法是:初始化时使8279处于键盘工作方式,当有键按下时,使I RQ=“1”,向CPU发出中断申请;在中断服务程序中读取键值,使I RQ=“0”。
返回到主程序后根据键值是增加还是减少,转入相应的增加或减少电流处理模块中。
这时8279芯片改设为传感器工作方式,开关中断。
在增加和减少电流模块中,要不断检测I RQ信号(如果按键松开,则I RQ=“1”)。
检测到I RQ=“0”时,电流值不断上升或下降;检测到I RQ=“1”时跳出增加或减少电流处理模块,重新设置为键盘工作方式,并开中断,返回到主程序。
但这时又产生两个问题:第一个问题是:按住增加键,电流值不断增加,但松开键后,电流值仍上升,不能停止。
经查找原因,发现当设为传感器方式后,键松开,I RQ=“1”,只要一开中断,就进入中断服务程序读取键值,虽使I RQ=“0”,但由于此时读的代码值为00H,恰好与增加键的代码00H一致,程序误以为有增加键按下,又进入增加电流处理模块,使电流值一直上升。

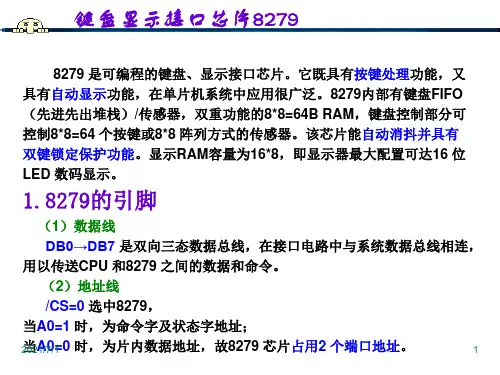

8279功能介绍一、8279的基本功能8279是可编程的键盘、显示接口芯片。
它既具有按键处理功能，又具有自动显示功能。
8279内部有键盘FIFO（先进先出堆栈）/传感器，双重功能的8*8=64B RAM，键盘控制部分可控制8*8=64个按键或8*8阵列方式的传感器。
该芯片能自动消抖并具有双键锁定保护功能。
显示RAM容量为16*8，即显示器最大配置可达16位LED数码显示。
（1）数据线DB0→DB7是双向三态数据总线，在接口电路中与系统数据总线相连，用以传送CPU和8279之间的数据和命令。
（2）地址线/CS=0选中8279，当A0=1时，为命令字及状态字地址；当A0=0时，为片内数据地址，故8279芯片占用2个端口地址。
（3）控制线CLK：8279的时钟输入线。
IRQ：中断请求输出线，高电平有效。
/RD、/WR：读、写输入控制线。
SL0---SL3：扫描输出线，用来作为扫描键盘和显示的代码输出或直接输出线。
RL0---RL7：回复输入线，它们是键盘或传感器矩阵的信号输入线。
SHIFT：来自外部键盘或传感器矩阵的输入信号，它是8279键盘数据的次高位即D6位的状态，该位状态控制键盘上/下档功能。
在传感器方式和选通方式中，该引脚无用。
CNTL/S：控制/选通输入线，高电平有效。
键盘方式时，键盘数据最高位（D7）的信号输入到该引脚，以扩充键功能；选通方式时，当该引脚信号上升沿到时，把RL0---RL7的数据存入FIFO RAM中。
OUTA0---OUTA3：通常作为显示信号的高4位输出线。
OUTB0---OUTB3：通常作为显示信号的低4位输出线。
/BD：显示熄灭输出线，低电平有效。
当/BD=0时将显示全熄灭。
二、工作方式8279有三种工作方式：键盘方式、显示方式和传感器方式。
（1）键盘工作方式8279在键盘工作方式时，可设置为双键互锁方式和N键循回方式。
双键互锁方式：若有两个或多个键同时按下时，不管按键先后顺序如何，只能识别最后一个被释放的键，并把该键值送入FIFO RAM中。
集美大学计算机工程学院实验报告课程名称单片机应用技术实验名称8279键盘显示实验实验类型设计型姓名学号日期地点成绩教师第1页共5页1. 实验目的与要求1）解8279芯片的结构、工作原理；了解8279与单片机的接口逻辑；掌握对8279 的编程方法，掌握了解8279扩展键盘、显示器的方法2）认真预习本节实验内容，尝试自行编写程序，填写实验报告。
