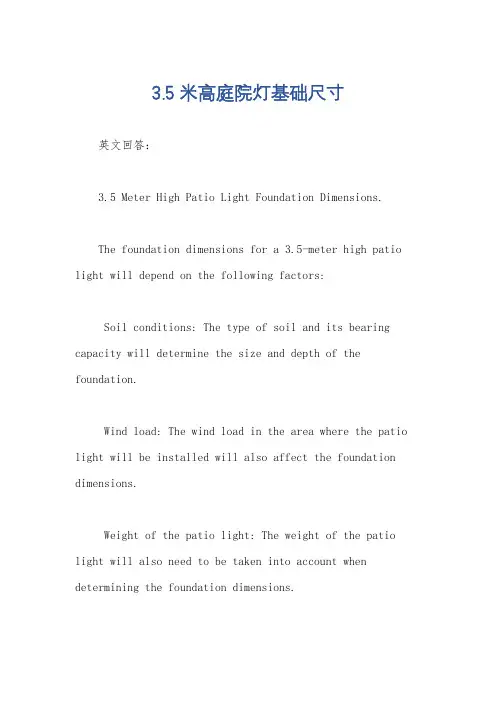

3.5米高庭院灯基础尺寸英文回答：3.5 Meter High Patio Light Foundation Dimensions.The foundation dimensions for a 3.5-meter high patio light will depend on the following factors:Soil conditions: The type of soil and its bearing capacity will determine the size and depth of the foundation.Wind load: The wind load in the area where the patio light will be installed will also affect the foundation dimensions.Weight of the patio light: The weight of the patio light will also need to be taken into account when determining the foundation dimensions.In general, the foundation for a 3.5-meter high patio light should be at least 600mm deep and 450mm wide. The foundation should be made of concrete and should be reinforced with steel rebar.Step-by-step instructions for installing a foundation for a 3.5-meter high patio light:1. Dig a hole that is at least 600mm deep and 450mm wide.2. Place a layer of gravel in the bottom of the hole.3. Place a concrete footing in the hole. The footing should be at least 150mm thick.4. Place the patio light on the footing and level it.5. Backfill the hole with soil and tamp it down.Additional tips for installing a foundation for a 3.5-meter high patio light:Use a concrete mix that is designed for outdoor use.Reinforce the concrete with steel rebar.Allow the concrete to cure for at least 28 days before installing the patio light.中文回答：3.5米高庭院灯基础尺寸。
、标准灯杆尺寸参数表二、利用率1、公司常用规格材料：常规灯杆宽为0.85米、1.25米、1.5米，厚度为2.75mm、3.0mm、3.5mm、3.75mm。
2、6-12米利用率计算如下：6米灯杆：（1）已知灯杆上口=φ60锥度=11‰δ=2.75L=6000 选用宽为1.25米钢板料；得到：开料尺寸：上口开料尺寸=174 下口开料尺寸=387，根据下料尺寸，可开4张。
4张钢板的重量=7.85×0.275×112.2×600=145.33Kg（2）1.25米钢板全部利用完的重量=7.85×0.275×125×600=161.9Kg（3）材料的利用率=145.33/161.9×100%=89.77%7米灯杆：（1）已知灯杆上口=φ60锥度=11‰δ=3.0L=7000 选用宽为1.25米钢板料；得到：开料尺寸：上口开料尺寸=179 下口开料尺寸=421，根据下料尺寸，可开4张。
4张钢板的重量=7.85×0.3×120×700=197.82Kg（2）1.25米钢板全部利用完的重量=7.85×0.3×125×700=206.06Kg（3）材料的利用率=197.82/206.06×100%=96%8米灯杆：（1）已知灯杆上口=φ60锥度=11‰δ=3.0L=8000 选用宽为1.25米钢板料；得到：开料尺寸：上口开料尺寸=179 下口开料尺寸=456，根据下料尺寸，可开4张。
4张钢板的重量=7.85×0.3×127×800=239.27Kg（2）1.25米钢板全部利用完的重量=7.85×0.3×125×800=235.5Kg(3) 材料的利用率=239.27/235.5×100%=101%10米灯杆：（1）已知灯杆上口=φ70锥度=11‰δ=3.75L=10000 选用宽为1.5米钢板料；得到：开料尺寸：上口开料尺寸=208 下口开料尺寸=553，根据下料尺寸，可开4张。

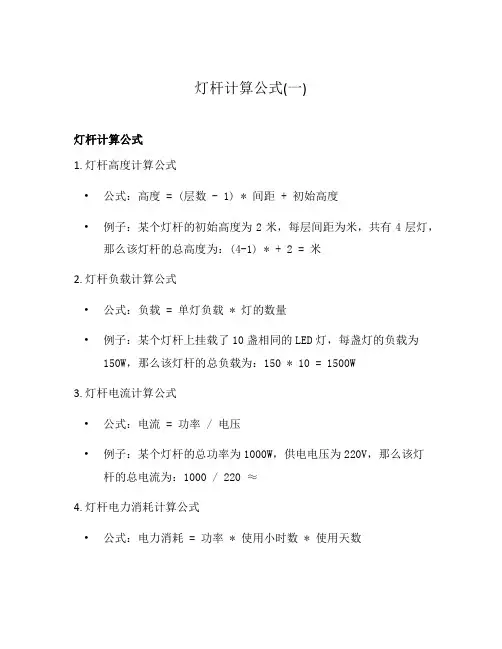

灯杆计算公式(一)灯杆计算公式1. 灯杆高度计算公式•公式：高度 = (层数 - 1) * 间距 + 初始高度•例子：某个灯杆的初始高度为2米，每层间距为米，共有4层灯，那么该灯杆的总高度为：(4-1) * + 2 = 米2. 灯杆负载计算公式•公式：负载 = 单灯负载 * 灯的数量•例子：某个灯杆上挂载了10盏相同的LED灯，每盏灯的负载为150W，那么该灯杆的总负载为：150 * 10 = 1500W3. 灯杆电流计算公式•公式：电流 = 功率 / 电压•例子：某个灯杆的总功率为1000W，供电电压为220V，那么该灯杆的总电流为：1000 / 220 ≈4. 灯杆电力消耗计算公式•公式：电力消耗 = 功率 * 使用小时数 * 使用天数•例子：某个灯杆每天供电12小时，使用30天，总功率为500W，那么该灯杆的总电力消耗为：500 * 12 * 30 = 180,000W小时5. 灯杆功率因数计算公式•公式：功率因数 = 有功功率 / 视在功率•例子：某个灯杆的有功功率为800W，视在功率为1000VA，那么该灯杆的功率因数为：800 / 1000 =6. 灯杆照度计算公式•公式：照度 = 光通量 / 地面面积•例子：某个灯杆的光通量为5000流明，照明区域为100平方米，那么该灯杆的照度为：5000 / 100 = 50流明/平方米7. 灯杆平均寿命计算公式•公式：平均寿命 = 总使用小时数 / 灯的数量•例子：某个灯杆已经使用了5000小时，共有10盏灯，那么该灯杆的平均寿命为：5000 / 10 = 500小时8. 灯杆能效比计算公式•公式：能效比 = 光效 / 功率•例子：某个灯杆的光效为100流明/瓦，功率为50W，那么该灯杆的能效比为：100 / 50 = 2流明/瓦。
30米（9灯）照明高杆设计计算概述1、设计说明本照明高杆的设计计算是按照GB50009-2001《建筑结构荷载规范》、CJJ45-91《城市道路照明设计标准》、CJ/T3076-1998《高杆照明设施技术条件》、GBT135-1990《高耸结构设计规范》、GB50017-2003《钢结构设计规范》、JT/T312-1996《升降式高杆照明装置技术条件》及我国电力行业标准DL/T5130-2001《架空送电线路钢管杆设计技术规定》采用概率理论为基础的极限状态设计方法设计，本杆设计满足强度、稳定性、刚度、安全可靠等方面的要求。
本高杆的制造符合电力行业标准DL/646-1998《输电线路钢管杆制造技术条件》。
2、设计条件2.1 气象条件基准高度（10m）风速：40m/s基准高度（10m）风压：1KN/m22.2 外负荷：2.2.1 灯架电动升降式圆周均布9灯灯架。
承风面积 A≤0.29m2s2.2.2 灯具数量：9台重量：<60㎏/个2.2.3 灯具与灯架＝（2.9+1.77）×0.6＝2.8m2总的承风面积 As3 、杆体结构设计杆体采用三段十二边形棱锥钢管插接连接，材质为宝钢特制低硅低碳ASTM A572 GR65钢杆段尺寸如下：第一段D240/374.34×10550×5 十二边棱锥尖缩率1/78.53 重449.53kg第二段D355.42/489.76×10550×6 十二边棱锥尖缩率1/78.53 插入700mm 重743.69kg第三段D465.66/600×10550×6 十二边棱锥尖缩率1/78.53 插入950mm 重940.49kg法兰盘及地脚螺栓：法兰盘：重量125kg外形：圆形直径尺寸D=950mm中心孔：正十二边形对边尺寸D=600mm地脚螺栓孔中心圆直径：D=800mm地脚螺栓：12-M48地脚螺栓全杆重：G=2710kg连地脚螺栓总计重量为：3100㎏4、高杆的主要技术参数4.1 地面处荷载地面处最大弯距： 712KN〃m地面处最大压力： 39KN地面处最大剪力： 36KN5、强度、稳定性校核本设计按弯、扭联合强度理论对强度进行校核，并对杆体的压弯局部稳定性以及刚度校核均符合有关标准要求，引证本设计可靠。
二、设计条件⑴．基本数据：灯塔距地面高度30m，方形基础平面尺寸为4m×4m，基础埋深2.5m，灯杆截面为正十二边形，计算时简化为圆形，顶部直径D为280mm，根部直径D为650mm，厚度自顶端至底端分三段。
δ=6mm，长10m，δ=8mm，长10m，δ=8mm，长10m。
材料为上海宝钢生产的低合金钢，Q/BQB303 SS400,屈服强度为f屈=245N2，设计强度取f=225N2，fV=125N2，灯盘直径为3800mm，厚度简化为200mm，高杆灯总重为Fk=40KN。
⑵．自然条件：当地基本风压Wo=0.75KN/m2，地基土为淤泥质粘性土，地承载力特征值fak=60 KN/m2，地面粗糙度考虑城市郊区为B类，地下水位埋深大于2.5m，地基土的容重γm=18KN/m3。
⑶．设计计算依据：①、《建筑结构荷载规范》GB50009-2001 ②、《建筑地基基础设计规范》GB5007-2002 ③、《钢结构设计规范》GB50017-2003 ④、《高耸结构设计规范》GBJ135-90 三、风荷载标准值计算基本公式：WK=βz·μs·μz·ur·Wo式中：Wk—风荷载标准值（KN/m2）；βz—高度z处的风振系数；μs—风荷载体型系数；μz—风压高度变化系数；μr—高耸结构重现期调整系数，对重要的高耸结构取1.2。
⑴．灯盘：高度为30m，μz=1.42，μs=0.5，μr=1.2βz=1+式中ξ—脉动增大系数；υ—脉动影响系数；φz—振型系数；βz=1+=1+（）=2.04 WK=βz·μs·μz·ur·Wo=2.04×0.5×1. 42×1.2×0.75=1.30KN/m2⑵．灯杆：简化为均布荷载，高度取15m，μz=1.4,μs=0.59,μr=1.2βz=1+=1+（）=2.16，WK2=βz·μs·μz·ur·Wo=2.16×0.59×1. 14×1.2×0.75=1.31KN/m2四、内力计算⑴．底部（δ=8mm）弯矩设计值：M=M灯盘+M灯杆M=γQ×WK1×0.2×3.8×30+γQ×WK2××30×15=1 .4×1.30×0.2×3.8×30+1.4×1.31××30×15=426KN·m 剪力设计值：V=V灯盘+V灯杆V =γQ×WK1×0.2×3.8+γQ×WK2××30=1.4×1. 30×0.2×3.8+1.4×1.31××30=27KN ⑵．δ=8mm与δ=6mm，交接处弯矩设计值：M=γQ×WK1×0.2×3.8×10+γQ×WK2×（0.28+ ）×10×5=1.4×1.30×0.2×3.8×10+1.4×1.31×（0.28+ ）×10×5=51KN·m剪力设计值：V =γQ×WK1×0.2×3.8+γQ×WK2×（0.28+ ）×10=1.4×1.30×0.2×3.8+1.4×1.31×（0.28+ ）×10=9KN 五、在风荷载作用下的强度复核（未考虑高杆灯自重）⑴．底部（δ=8mm）截面惯性矩I= ×（d －d ）= （6504－6344）=8.31×108mm4. 最大拉应力бmax=·y=426×106×325/(8.31×108)=167N 2 最大剪应力τmax=2·V/A=2×27×103/[×（6502－6342）]=3.3N 2 max<f，τmax<fv均能满足要求。
10米高灯杆基础计算书1.荷载计算1.1 风荷载计算基本风压：w0=0.45kN/m2（50年风压）; w0=0.3kN/m2（10年风压）设计风压：w=2x0.65x1.3x0.45=0.76 kN/m2（50年风压）; w=0.51 kN/m2（10年风压）灯杆风载：0.15x10x0.76x5=5.7kN.m灯臂风载：0.08x1.5x0.76x10=0.912kN.m灯具风载：0.85x0.2x0.76x10=1.292kN.m连接板风载：0.25x0.25x0.76x10=0.475kN.m合计：M=8.4 kN.m（50年）; M=5.6kN.m（10年）;1.2 恒载计算杆自重：0.15x4x0.004x10x78.50=1.9kN灯臂自重：0.08x0.003x4x1.5x78.5=0.113kN灯具自重：0.184kN合计：F=2.2kN,M=0.4kN.m1.3 荷载设计值M=0.4+8.4=8.8kN.m（50年）；M=0.4+5.6=6kN.m（10年）F=2.2kN2.倾覆稳定计算《架空送电线路基础设计技术规定》DL/T 5219-2016式8.1.4-42.1埋深h=1.5米，宽取b=0.8米h/b=1.875，查表8.1.3-1，k0=1.22;b=1.22x0.8=0.98m 杆高H=10米，H/h=6.67，查表u=11.4土压力参数m取48kN/m3，则M j-抗=13.93kN.m安全系数：13.93/6=2.32>1.5或13.93/8.8=1.58>1.5宽取b=0.7米h/b=2.14，查表8.1.3-1，k0=1.24;b=1.24x0.7=0.87m 杆高H=10米，H/h=6.67，查表u=11.4土压力参数m取48kN/m3，则M j-抗=12.36kN.m安全系数：12.36/6=2.06>1.5或12.36/8.8=1.4<1.5 2.2埋深h=1.8米，宽取b=0.8米h/b=2.25，查表8.1.3-1，k0=1.26;b=1.26x0.8=1.01m 杆高H=10米，H/h=5.56，查表u=11.7土压力参数m取48kN/m3，则M j-抗=24.17kN.m安全系数：24.17/8.8=2.75>1.5宽取b=0.6米h/b=3，查表8.1.3-1，k0=1.35;b=1.35x0.6=0.81m杆高H=10米，H/h=5.56，查表u=11.7土压力参数m取48kN/m3，则M j-抗=19.38kN.m安全系数：19.38/8.8=2.2>1.53.结论10年风载：倾覆稳定控制：1.5m埋深，0.6mx0.6m；1.8m埋深，0.6mx0.6m；50年风载：倾覆稳定控制：1.5m埋深，0.8mx0.8m；1.8m埋深，0.6mx0.6m；8米高灯杆基础计算书1.荷载计算1.1 风荷载计算基本风压：w0=0.45kN/m2（50年风压）; w0=0.3kN/m2（10年风压）设计风压：w=2x0.65x1.3x0.45=0.76 kN/m2（50年风压）; w=0.51 kN/m2（10年风压）灯杆风载：0.15x8x0.76x4=3.65kN.m灯臂风载：0.08x1.5x0.76x8+0.08x1.2x0.76x6=1.17kN.m灯具风载：0.85x0.2x0.76x（8+6）=1.81kN.m连接板风载：0.25x0.1x0.76x8=0.15kN.m合计：M=6.8 kN.m（50年）; M=4.55kN.m（10年）;1.2 恒载计算杆自重：0.15x4x0.0035x8x78.50=1.32kN灯臂自重：0.08x0.003x4x1.5x78.5x2=0.23kN灯具自重：0.293kN合计：F=1.8kN1.3 荷载设计值M=6.8kN.m（50年）；M=4.55kN.m（10年）F=1.8kN2.倾覆稳定计算《架空送电线路基础设计技术规定》DL/T 5219-2016式8.1.4-4埋深h=1.5米，宽取b=0.8米h/b=1.875，查表8.1.3-1，k0=1.22;b=1.22x0.8=0.98m 杆高H=8米，H/h=5.33，查表u=11.75土压力参数m取48kN/m3，则M j-抗=13.51kN.m安全系数：13.51/4.55=3>1.5或13.51/6.8=2>1.5宽取b=0.7米h/b=2.14，查表8.1.3-1，k0=1.24;b=1.24x0.7=0.87m 杆高H=8米，H/h=5.33，查表u=11.75土压力参数m取48kN/m3，则M j-抗=12kN.m安全系数：12/4.55=2.64>1.5或12/6.8=1.76>1.5 3.结论10年风载：倾覆稳定控制：1.5m埋深，0.6mx0.6m；50年风载：倾覆稳定控制：1.5m埋深，0.7mx0.7m6米高灯杆基础计算书1.荷载计算1.1 风荷载计算基本风压：w0=0.45kN/m2（50年风压）; w0=0.3kN/m2（10年风压）设计风压：w=2x0.65x1.3x0.45=0.76 kN/m2（50年风压）; w=0.51 kN/m2（10年风压）灯杆风载：0.15x6x0.76x3=2.05kN.m灯臂风载：0.07x1.0x0.76x6=0.32kN.m灯具风载：0.85x0.2x0.76x6=0.78kN.m连接板风载：0.25x0.1x0.76x6=0.11kN.m合计：M=3.3 kN.m（50年）; M=2.2kN.m（10年）;1.2 恒载计算杆自重：0.15x4x0.00325x6x78.50=0.92kN灯臂自重：0.07x0.003x4x1.0x78.5=0.066kN灯具自重：0.184kN合计：F=1.2kN;M=0.184x1.5=0.3kN.m1.3 荷载设计值M=3.6kN.m（50年）；M=2.5kN.m（10年）F=1.2kN2.倾覆稳定计算《架空送电线路基础设计技术规定》DL/T 5219-2016式8.1.4-4埋深h=1.2米，宽取b=0.8米h/b=1.5，查表8.1.3-1，k0=1.175;b=1.175x0.8=0.94m 杆高H=6米，H/h=5，查表u=11.8土压力参数m取48kN/m3，则M j-抗=6.61kN.m安全系数：6.61/2.5=2.64>1.5或6.61/3.6=1.84>1.5宽取b=0.7米h/b=1.71，查表8.1.3-1，k0=1.2;b=1.2x0.7=0.84m杆高H=6米，H/h=5，查表u=11.8土压力参数m取48kN/m3，则M j-抗=5.9kN.m安全系数：5.9/2.5=2.36>1.5或5.9/3.6=1.64>1.5宽取b=0.6米h/b=2，查表8.1.3-1，k0=1.23;b=1.23x0.6=0.74m杆高H=6米，H/h=5，查表u=11.8土压力参数m取48kN/m3，则M j-抗=5.2kN.m安全系数：5.2/2.5=2.08>1.5或5.2/3.6=1.44>1.5 3.结论10年风载：倾覆稳定控制：1.2m埋深，0.5mx0.5m；50年风载：倾覆稳定控制：1.2m埋深，0.7mx0.7m。
中杆灯支架基础计算一、设计参数钢筋混凝土容重：γ砼＝25 kN/m3，钢容重：γ钢＝78.5 kN/m3；地下水位按地面以下0.5m考虑；50年一遇风压：0.60 kN/m2；灯具总重：3.8 吨二、计算简图三、荷载计算1 恒载灯具共设8个投光灯，均布在灯杆顶部圆盘上G1＝3.8*10＝38 kN2 活载灯杆风荷载灯杆半高处截面外径d=(250+560)/2=405mm风压高度变化系数：地面粗糙类别B 类，灯杆高度H=30m ，μz ＝1.39 风荷载体形系数：μzw 0d 2＝1.39*0.60*0.405*0.405＝0.137≥0.015， 且⊿≈0，H/d ＝30/0.405＝74>25，故μs ＝0.6 H 2/d=30*30/0.405=2222>700 T=0.25+0.99*10-3*H 2/d=2.45s >0.25s根据规应考虑风压脉动对结构产生顺风向风振的影响。
