贴片陶瓷电容分类及温度特性

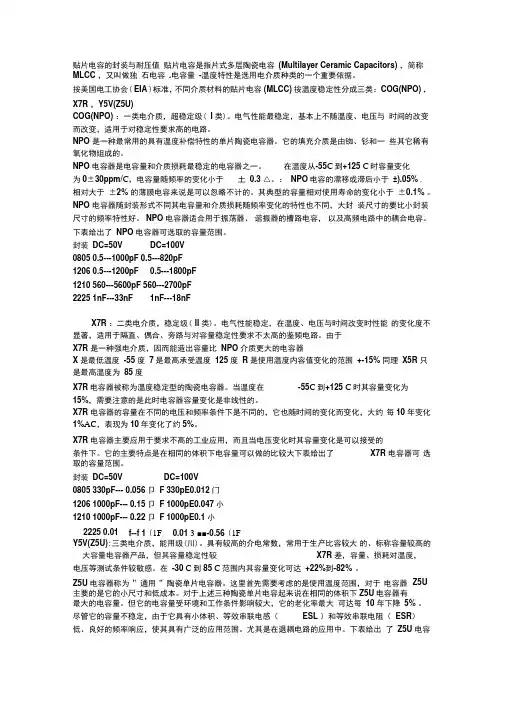

贴片电容材质分类文稿归稿存档编号：[KKUY-KKIO69-OTM243-OLUI129-G00I-FDQS58-这个是按美国电工协会（EIA）标准，不同介质材料的MLCC按温度稳定性分成三类：超稳定级（工类）的介质材料为COG或NPO；稳定级（II 类）的介质材料为X7R；能用级（Ⅲ）的介质材料Y5V。

X7R电容器被称为温度稳定型的陶瓷电容器。

当温度在-55℃到+125℃时其容量变化为15%，需要注意的是此时电容器容量变化是非线性的。

X7R电容器的容量在不同的电压和频率条件下是不同的，它也随时间的变化而变化，大约每10年变化1%ΔC，表现为10年变化了约5%。

X7R电容器主要应用于要求不高的工业应用，而且当电压变化时其容量变化是可以接受的条件下。

它的主要特点是在相同的体积下电容量可以做的比较大。

COG,X7R,X5R,Y5V均是电容的材质，几种材料的温度系数和工作范围是依次递减的，不同材质的频率特性也是不同的。

NPO、X7R、Z5U和Y5V的主要区别是它们的填充介质不同。

在相同的体积下由于填充介质不同所组成的电容器的容量就不同，随之带来的电容器的介质损耗、容量稳定性等也就不同。

所以在使用电容器时应根据电容器在电路中作用不同来选用不同的电容器。

一 NPO电容器NPO是一种最常用的具有温度补偿特性的单片陶瓷电容器。

它的填充介质是由铷、钐和一些其它稀有氧化物组成的。

NPO电容器是电容量和介质损耗最稳定的电容器之一。

在温度从-55℃到+125℃时容量变化为0±30ppm/℃，电容量随频率的变化小于±0.3ΔC。

NPO电容的漂移或滞后小于±0.05%，NPO(COG) 多层片式陶瓷电容器,它只是一种电容COG（Chip On Glass）即芯片被直接邦定在玻璃上。

这种安装方式可以大大减小LCD模块的体积，且易于大批量生产，适用于消费类电子产品的LCD，如：手机，PDA等便携式产品，这种安装方式，在IC生产商的推动下，将会是今后IC与LCD的主要连接方式。

AVX/松下/华亚/国巨/TDK ,TAIYO,村田(不是春田啊),AVX单片陶瓷电容器(通称贴片电容)是目前用量比较大的常用元件，就AVX公司生产的贴片电容来讲有NPO、X7R、Z5U、Y5V等不同的规格，不同的规格有不同的用途。

下面我们仅就常用的NPO、X7R、Z5U和Y5V来介绍一下它们的性能和应用以及采购中应注意的订货事项以引起大家的注意。

不同的公司对于上述不同性能的电容器可能有不同的命名方法，这里我们引用的是AVX公司的命名方法，其他公司的产品请参照该公司的产品手册。

NPO、X7R、Z5U和Y5V的主要区别是它们的填充介质不同。

在相同的体积下由于填充介质不同所组成的电容器的容量就不同，随之带来的电容器的介质损耗、容量稳定性等也就不同。

所以在使用电容器时应根据电容器在电路中作用不同来选用不同的电容器。

一NPO电容器NPO是一种最常用的具有温度补偿特性的单片陶瓷电容器。

它的填充介质是由铷、钐和一些其它稀有氧化物组成的。

NPO电容器是电容量和介质损耗最稳定的电容器之一。

在温度从-55℃到+125℃时容量变化为0±30ppm/℃，电容量随频率的变化小于±0.3ΔC。

NPO电容的漂移或滞后小于±0.05%，相对大于±2%的薄膜电容来说是可以忽略不计的。

其典型的容量相对使用寿命的变化小于±0.1%。

NPO电容器随封装形式不同其电容量和介质损耗随频率变化的特性也不同，大封装尺寸的要比小封装尺寸的频率特性好。

下表给出了NPO电容器可选取的容量范围。

容量精度在5％左右，但选用这种材质只能做容量较小的，常规100PF以下，100PF-1000PF也能生产但价格较高介质损耗最大0。

15%封装DC=50V DC=100V0805 0.5---1000pF 0.5---820pF1206 0.5---1200pF 0.5---1800pF1210 560---5600pF 560---2700pF2225 1000pF---0.033μF 1000pF---0.018μFNPO电容器适合用于振荡器、谐振器的槽路电容，以及高频电路中的耦合电容。

陶瓷贴片电容、贴片电感.片式磁珠muRuta村田命名规则与基本知识一、村田陶瓷贴片电容知识M名衣示法如卜：片状独们盹瓷电容器GRM 15.3R7K 225KE15D•GRM—农示儀锡电极：卄通貼片期瓷12容•常用的村｝ 11容就是GRM艸通贴片海瓷电容与GNM卄通贴片搏容：•18——衣示尺寸（长*宽）:1.6*0.8mm即内通用尺对衣示是（K*审）1.6*0.8mm （单位为mm：c词阿卜通用尺、J A示是用英寸0603 （单位为inch；，卜J E询常用代码仃03、15、18、21、31、32、42、43、55〕；，II 体的对应值如卜I03-...0.6*0.3mm- (0201)15——1.0*0.5mm~-040218-...1.6*0.8mm- (0603)21-—2.0# 1.25mm——080531一“3.2* 1.6mm—120632-—3.2* 1.5mm一・121042一.5*2.0mm——180843 …45*3・2mm•—181255—5.7 拿5・0mm——2220•8——衣示用度（T：: 0.8mm常用厚度村田代码仃5、6、8、9、B、C、E：'h貝㈱对应值如卜：5-…0.5mm 6-…0.6mm 8-…0.8mm 9-…0.9mm B-…1.25mm C-…1.6mm E -—2.5mm•R7——农示材质：X7R常用材质村t：代码有5C、R6、R7、F5等,R体的对应值如卜：5C--COG/NPO/CHR6——X5RR7——X7RF5・——Y5V5C I仆温度是・55度一+125必温度系敌是0+・30ppm/gR6 I作泪度是・55度一H85度，SH度系数是+-15%:R7 1作温度是・55度一H25度,温度系数好+15%:F5 I作fiU是・30度—85度.温度系数是+22 -82%lOOpfW卜小容fi*L般采比5C材頂，100PF—luf人一般采用R7材质，luf以上一股采用R6材质,櫛S®求不禹的般采用F5材质。

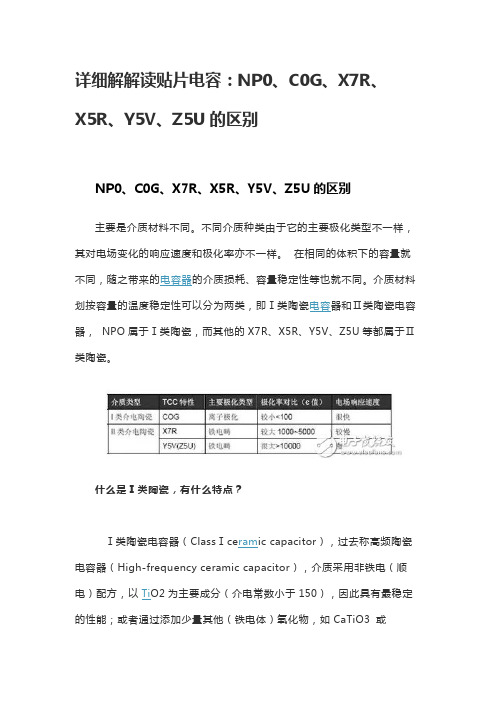

详细解解读贴片电容：NP0、C0G、X7R、X5R、Y5V、Z5U的区别NP0、C0G、X7R、X5R、Y5V、Z5U的区别主要是介质材料不同。

不同介质种类由于它的主要极化类型不一样，其对电场变化的响应速度和极化率亦不一样。

在相同的体积下的容量就不同，随之带来的电容器的介质损耗、容量稳定性等也就不同。

介质材料划按容量的温度稳定性可以分为两类，即Ⅰ类陶瓷电容器和Ⅱ类陶瓷电容器，NPO属于Ⅰ类陶瓷，而其他的X7R、X5R、Y5V、Z5U等都属于Ⅱ类陶瓷。

什么是Ⅰ类陶瓷，有什么特点？Ⅰ类陶瓷电容器（ClassⅠce ram ic capacitor），过去称高频陶瓷电容器（High-frequency ceramic capacitor），介质采用非铁电（顺电）配方，以Ti O2为主要成分（介电常数小于150），因此具有最稳定的性能；或者通过添加少量其他（铁电体）氧化物，如CaTiO3 或SrTiO3，构成“扩展型”温度补偿陶瓷，则可表现出近似线性的温度系数，介电常数增加至500。

这两种介质损耗小、绝缘电阻高、温度特性好。

特别适用于振荡器、谐振回路、高频电路中的耦合电容，以及其他要求损耗小和电容量稳定的电路，或用于温度补偿。

Ⅰ类陶瓷的温度特性怎么表示Ⅰ类陶瓷的温度容量特性（TCC）非常小，单位往往在ppm/℃，容量较基准值的变化往往远小于1皮法。

美国电子工业协会（EIA）标准采用“字母+数字+字母”这种代码形式来表示Ⅰ类陶瓷温度系数。

比如常见的C0G。

C0G代表的温度系数究竟是多少？C 表示电容温度系数的有效数字为0 ppm/℃0 表示有效数字的倍乘因数为 -1（即10的0次方）G 表示随温度变化的容差为±30ppm计算下来，C0G电容最终的TCC为：0×（-1）ppm/℃±30ppm/℃。

而相应的其他Ⅰ类陶瓷的温度系数，例如U2J电容，计算下来则为：-750 ppm/℃±120 ppm/℃。

贴片电容容值表X7R贴片电容简述X7R贴片电容属于EIA规定的Class 2类材料的电容。

它的容量相对稳定。

X7R贴片电容特性具有较高的电容量稳定性，在-55℃～125℃工作温度范围内，温度特性为±15%。

层叠独石结构，具有高可靠性。

优良的焊接性和和耐焊性，适用于回流炉和波峰焊。

应用于隔直、耦合、旁路、鉴频等电路中。

X7R贴片电容容量范围厚度与符号对应表0201～1206 X7R贴片电容选型表1210～2225 X7R贴片电容选型表NPO COG 贴片电容容量规格表默认分类 2009-07-15 16:28 阅读354 评论1字号：大大中中小小NPO(COG)贴片电容属于Class 1温度补偿型电容。

它的容量稳定，几乎不随温度、电压、时间的变化而变化。

尤其适用于高频电子电路。

具有最高的电容量稳定性，在-55℃～125℃工作温度范围内,温度特性为：0±30ppm/℃(COG）、0±60ppm/℃(COH）。

层叠独石结构，具有高可靠性。

优良的焊接性和和耐焊性，适用于回流炉和波峰焊。

应用于各种高频电路,如:振荡、计时电路等。

我们把用来制造片式多层瓷介电容（MLCC）的陶瓷叫电容器瓷。

这里所说的瓷介就是用电容器瓷制成的陶瓷介质。

大家知道，陶瓷是一类质硬、性脆的无机烧结体。

就其显微结构而论，大都具有多晶多相结构。

其性能往往决定于其成份和结构。

当配方确定之后，能否达到预期的效果，关键取决于制造陶瓷粉料的工艺。

按其用途可以分为三类：①高频热补偿电容器瓷（UJ、SL）；②高频热稳定电容器瓷（NPO）；③低频高介电容器瓷（X7R、Y5V、Z5U）。

按温度系数分可以分为两类：①负温度系数电容器瓷（即高频热补偿电容器瓷）；②正温度系数电容器瓷（即平时我们常说的COG、X7R、Y5V瓷料）。

按工作频率可以分为三类：低频、高频、微波介质。

高频热补偿、热稳定电容器瓷是专供Ⅰ类瓷介电容器作介质用，其瓷料主要成分是MgTiO3、CaTiO3、SrTiO3和TiO2再加入适量的稀土类氧化物等配制而成。

北京芯联科泰电子有限公司贴片叠层瓷介电容器（SMD贴片电容）详细介绍：贴片电容全称：多层（积层，叠层）片式陶瓷电容器，也称为贴片电容，片容。

英文缩写：MLCC。

基本概述贴片电容(多层片式陶瓷电容器)是目前用量比较大的常用元件，就AVX公司生产的贴片电容来讲有NPO、X7R、Z5U、Y5V等不同的规格，不同的规格有不同的用途。

下面我们仅就常用的NPO、X7R、Z5U和Y5V来介绍一下它们的性能和应用以及采购中应注意的订货事项以引起大家的注意。

不同的公司对于上述不同性能的电容器可能有不同的命名方法，这里我们引用的是AVX公司的命名方法，其他公司的产品请参照该公司的产品手册尺寸贴片电容的尺寸表示法有两种，一种是英寸为单位来表示，一种是以毫米为单位来表示，贴片电容的系列型号有0402、0603、0805、1206、1210、1808、1812、2010、2225、2512，是英寸表示法， 04 表示长度是0.04 英寸，02 表示宽度0.02 英寸，其他类同型号尺寸（mm）英制尺寸公制尺寸长度及公差宽度及公差厚度及公差0402 1005 1.00±0.05 0.50±0.05 0.50±0.050603 1608 1.60±0.10 0.80±0.10 0.80±0.100805 2012 2.00±0.20 1.25±0.20 0.70±0.20 1.00±0.20 1.25±0.201206 3216 3.00±0.30 1.60±0.20 0.70±0.20 1.00±0.20 1.25±0.201210 3225 3.00±0.30 2.54±0.30 1.25±0.30 1.50±0.301808 4520 4.50±0.40 2.00±0.20 ≤2.001812 4532 4.50±0.40 3.20±0.30 ≤2.502225 5763 5.70±0.50 6.30±0.50 ≤2.503035 7690 7.60±0.50 9.00±0.05 ≤3.00命名贴片电容的命名所包含的参数有贴片电容的尺寸、做这种贴片电容用的材质、要求达到的精度、要求的电压、要求的容量、端头的要求以及包装的要求。

贴片陶瓷电容的种类和特点贴片电容的种类和特点:单片陶瓷电容器(通称贴片电容)是目前用量比较大的常用元件,有取代钽电容之势，有NPO(COG)、X7 R、X5R、Y5V等不同的规格,不同的规格有不同的用途。

就常用的NPO、X7R、X5R和Y5V来介绍一下它们的性能和应用以及采购中应注意的订货事项。

NPO、X7R、X5R和Y5V是电容的温度特性代号，主要因电容填充介质不同而引起。

不同填充介质的电容器的容量、介质损耗、容量稳定性等也就不同。

所以在使用电容器时应根据电容器在电路中作用不同来选用不同的电容器。

一温度补偿型 NPO(COG) 电容器NPO是一种最常用的具有温度补偿特性的单片陶瓷电容器。

它的填充介质是由铷、钐和一些其它稀有氧化物组成的。

NPO电容器是电容量和介质损耗最稳定的电容器之一。

在温度从-55℃到+125℃时容量变化为0±30ppm/℃,电容量随频率的变化小于±0.3ΔC。

NPO电容的漂移或滞后小于±0.05%,相对大于±2%的薄膜电容来说是可以忽略不计的。

其典型的容量相对使用寿命的变化小于±0.1%。

NPO电容器随封装形式不同其电容量和介质损耗随频率变化的特性也不同,大封装尺寸的要比小封装尺寸的频率特性好。

下表给出了常用封装NPO电容器可选取的容量范围。

封装尺寸(mm) 容量范围耐压品种0.4 x 0.2 ( 01005 ) 1.0pF－15pF DC = 16V0.6 x 0.3 ( 0201 ) 0.10pF－100pF DC = 25V1.00 x 0.50 ( 0402 ) 0.10pF－1000pF DC = 50/25V1.60 x 0.80 ( 0603 ) 0.50pF－10000pF DC = 200/100/50/25V2.00 x 1.25 ( 0805 ) 12pF－47000pF DC = 200/100/50/25V3.20 x 1.60 ( 1206 ) 1.0pF－0.10μF DC = 500/200/100/50/25V3.20 x 2.50 ( 1210 ) 0.50pF－1000pF DC = 500/300/250/100/50V4.50 x 3.20 ( 1812 ) 1200pF－2700pF DC = 200V5.70 x 5.00 ( 2220 ) 3300pF－5600μF DC = 200VNPO电容器适合用于振荡器、谐振器的槽路电容,以及高频电路中的耦合电容。

各种贴片电容容值表X7R 贴片电容简述X7R 贴片电容属于EIA 规定的Class 2类材料的电容。

它的容量相对稳定。

X7R 贴片电容特性具有较高的电容量稳定性，在-55 C 〜125C 工作温度范围内，温度特性为± 15% 层叠独石结构，具有高可靠性。

优良的焊接性和和耐焊性，适用于回流炉和波峰焊。

应用于隔直、耦合、旁路、鉴频等电路中。

X7R 贴片电容容量范围 厚度与符号对应表 符号A C E G J K M N P Q X Y Z 最大厚度 毫米(英寸)0201〜1206 X7R 贴片电容选型表封装尺寸工作电压 电容量 (pF) 电容量 (uF) 0201 0402 0603 0805 1206 16 16 25 50 10 16 25 50 100 10 16 25 50 100 200 10 16 25 50 100 200 500 A A A c C A c C G G J J J J J J K A c CG G J J J J J J K A c C G G J J J J J J K A c C G G J J J J J J Kc C G G J J J J J J J J J J J J M c C G G J J J J J J J J J J J J M C c C G G J J J J J J J J J J J J M C G J J J J J J J J J J J J M C C G J J J J J J J J J J J J P C G J J J J J J J J J J J J P C G G J J J J J J J J J J J M C G J J J J J M J J J J J M G J J J J M J J J J J M G G J J J J M J J J J J M G J J J J J J J J J P G G G J J J J J J J J M G J J J J J J J3300 4700 6800 100 150220 1000 1500 2200 330470 6801210〜2225 X7R贴片电容选型表封装尺寸1210 1812 1825 2220 2225 工作电压10 16 25 50 100 200 500 50 100 200 500 5C 100 50 100 200 50 100电容量(pF)电容量(uF) 1000 1500 2200 3300 4700 6800JJJJJJJJJJMMNN 10工作电压10 16 25 50 封装尺寸1210 100 200Z500 50 100 200 500 50 100 501812 1825 2220100 200 50 1002225NPO COG0占片电容容量规格表默认分类2009-07-15 16:28阅读354 评论1字号：大大中中小小其适用于高频电子电路。
