纸箱厂生产流程图

12
1.5市面上常用原纸克重
瓦楞纸
国产高强瓦楞纸（90g、110g、120g、140g、160g）
箱纸板
进口箱纸板黄板（200g、250g、280g） 国产箱纸板黄板（140g、170g、200g、250g） 国产箱纸板白板（140g、170g）
13
二、生产工艺介绍
14
2.1瓦楞纸板生产线（流水线）
2.6.2、瓦楞纸箱尺寸测量
39
3.瓦楞纸箱物理性能
★空箱抗压强度BCT---≥N或kg ★边压强度ECT--- ≥ N/m或KN/m 或Lb /in ★耐破强度BST--- ≥ kpa （kgf /㎝2）或Lb /in 2 ★粘合强度--- ≥ N/m或N/m·楞 ★ 戳穿强度PET--- ≥ J ★纸板厚度--- ≥ mm
3MM
压线和开槽边缘并
非在同一直线上
配合最后一个宽度 尺寸上的-3MM
确保纸箱成型后在
搭接舌部分有 6MM开槽宽度
34
2.6.2、瓦楞纸箱尺寸测量
35
2.6.2、瓦楞纸箱尺寸测量
内径长宽要测量结舌部位 内径长、宽要测量结舌部位
36
2.6.2、瓦楞纸箱尺寸测量
37
2.6.2、瓦楞纸箱尺寸测量
38
40
3.1空箱抗压强度
定义：把纸箱压溃所需要的压力-----既纸箱能承受的最大压力。
影响纸箱抗压的因素： ★材质、楞型、尺寸 ★印刷压力 ★内装物形态 ★堆码方式 ★手提孔 ★堆码时间 ★气候环境（湿度）
41
3.1空箱抗压强度-理论计算
已知堆码层数、内装物重量，如何推算纸箱要求抗压？ 抗压强度=内装物重量*(堆码层数-1）*安全系数 ---计算出单位是kg ---安全系数取法：内装物起到支撑作用取1.65，内装

2023
REPORTING
THANKS
感谢观看
优先选择环保、无毒、无异味的粘合 剂，以降低对环境和人体的危害。
粘合剂性能
选择粘合力强、干燥速度快、耐水耐 温性能好的粘合剂，以提高纸箱的粘 合质量和稳定性。
2023
PART 03
纸箱生产设备
REPORTING
纸板生产线
纸板机
将原纸卷制成硬纸板，经过压光 处理，提高纸板的平滑度和厚度
。
切纸机
将生产出来的纸板按照所需规格进 行切割。
纸箱的质量标准与检测
总结词
纸箱的质量标准主要包括抗压强度、耐破强度、边压强度等，检测方法包括外观检测、性能检测等。
详细描述
1. 质量标准：抗压强度、耐破强度、边压强度等是衡量纸箱质量的重要指标，直接影响纸箱的承重能 力和保护效果。2. 检测方法：外观检测主要检查纸箱的印刷质量、尺寸、外观等；性能检测则包括抗 压强度、耐破强度、边压强度等测试，以确保纸箱在实际使用中的性能表现。
人工成本控制
合理安排人员，提高劳 动效率，降低人工成本 。
生产质量监控与改进
质量标准制定
根据客户需求和行业标准，制定合理的质量标准，确保产品质量符 合要求。
质量检验与监控
对生产过程中的各个环节进行质量检验和监控，及时发现并处理质 量问题。
质量改进措施
针对质量问题，制定改进措施，提高产品质量和稳定性。
生产调度安排
02
根据生产计划，合理安排生产设备、原材料、人员等资源，确
保生产流程顺畅。
生产进度监控
03
实时监控生产进度，及时调整生产计划和调度安排，确保生产
任务按时完成。
生产成本控制
原材料成本控制

纸箱生产工艺
---生产工艺图
原纸
原纸是形成纸板、纸箱产品质量的重 要因素之一，是纸板、纸箱组成的主要 原料。按用途可分为二大类即箱纸板 （GB13024-91）和瓦楞原纸（GB1302391）
箱纸板
用作瓦楞纸箱的面纸、里纸或中心纸。其质量等级 为A、B、C、D。其中A、B、C为挂面纸板。根据纸张的颜 色及表面处理方式，又可细分为白版纸与牛皮纸。
圆压平模切机：
模版安装与平板上， 作直线往复式运动，而模切 压力则是通过圆辊筒的圆周 运动来实现。
平压平模切机：
模板及刀垫安装在可开合的二块平板上，有整体式及分体式， 所谓整体式就是我们说的“老虎嘴”，其可加工的纸板规格通常 较小，一般不超过1.5m*1.5m。当需加工的纸板规格较大时，只 能使用分体式。分体式根据其上料方式可分为半自动及全自动。
我国规定（推荐）瓦楞形状介于U形和V形之间，称 为UV形，其弹性和加工性能优于V形，而平压强度和用料 方面又优于U形。
UV形瓦楞纸板具有U形和V形瓦楞纸板的优点，应用广泛。
瓦楞纸板的楞型
瓦楞高度以及每300mm长度上的瓦楞数称为瓦楞纸板 的楞型。楞型实际是对瓦楞尺寸的有关规定。常用的楞 型有：A瓦（型）、B瓦（型）、C瓦（型）、E瓦（型） ，随着瓦楞辊制作技术及包装业的发展，一些更小的如F 、G、N、O等楞型也随之出现。
瓦楞原纸
用作瓦楞纸箱中瓦楞制作的原纸。其质量等级分为A、 B、C、D。一般来说A、B级的称为高强度瓦楞原纸，C、 D级的为中强瓦楞原纸。
按制造商来分可分为国产纸、进口纸，而 进口纸中又可细分美卡、俄卡等。
主要技术指标：
定量（克重）： 每平方米原纸的重量（g/m2 ）。一般来说目前的克 重范围在100 g/m2 --400 g/m2 。

箱纸板
进口箱纸板黄板（200g、250g、280g） 国产箱纸板黄板（140g、170g、200g、250g） 国产箱纸板白板（140g、170g）
CHENLI
13
二、生产工艺介绍
CHENLI
14
2.1瓦楞纸板生产线（流水线）
15
2.1.1流水线---是实现从原纸变为纸板的过
程
原纸
纸板
CHENLI
CHENLI
40
3.1空箱抗压强度
定义：把纸箱压溃所需要的压力-----既纸箱能承受的最大压力。
影响纸箱抗压的因素：
★材质、楞型、尺寸
★印刷压力
★内装物形态
★堆码方式
★手提孔
★堆码时间
★气候环境（湿度）
CHENLI
41
3.1空箱抗压强度-理论计算
已知堆码层数、内装物重量，如何推算纸箱要求抗压？
抗压强度=内装物重量*(堆码层数-1）*安全系数
16
2.1.2关键工艺控制点---纸板贴合
浆糊糊化温度---主要和外界温度变化有关
例如：冬季 :57 度~59 度 夏季 :60 度~62度
浆糊粘度---主要和外界温度变化有关
例如：冬季 :25秒~28秒 夏季 :23秒~25秒
上糊量---与车速 配合，自动控制
车速越快上糊量越小，车速越慢上糊量越大
由纯木浆组成。
牛皮纸
CHENLI
7
1.2原纸分类
1.2.1.2 挂面箱纸板: 由40～50％的木浆 与草浆或废纸浆制成。
挂面纸
CHENLI
8
1.2原纸分类
1.2.1.3白板纸：由漂白化学木浆与草浆或 废纸浆制成
白板纸
CHENLI

纸箱生产流程图
客户订单 主料、辅料采购
辅料：油墨、白乳胶等
主料：瓦楞纸板
辅料检验（含GMC检验）
进料检验（含GMC检验）
检验OK 入库
检验NG
安排生产排程
领料
压线、修边
首件OK
检验NG
IPQC NG 退货
着色开槽（着色或着色且开槽）
首件OK
检验NG
模切轧合
首件OK
检验NG
钉合、贴合
模切轧合 首件OK 检验NG
钉合、贴合
模切轧合 首件OK 检验NG
钉合、贴合
首件OK
检验NG
钉合、贴合 首件OK 检验NG
组装、糊底
组装、糊底
钉合、贴合
半成品
全检OK 成品包装
检验OK
产品入库
全检NG 检验NG
报废/退货 重工/报废
备料理货 检验OK
出货
Hale Waihona Puke 检验NG重工/报废

例如：冬季 :57 度~59 度 夏季 :60 度~62度
浆糊粘度---主要和外界温度变化有关
例如：冬季 :25秒~28秒 夏季 :23秒~25秒
上糊量---与车速 配合，自动控制
车速越快上糊量越小，车速越慢上糊量越大
瓦 楞 纸 箱 工 艺流程 教材（ PPT48页 )
17
瓦 楞 纸 箱 工 艺流程 教材（ PPT48页 )
印刷后
22
瓦 楞 纸 箱 工 艺流程 教材（ PPT48页 )
2.2.2开槽部基本示意图
進紙
工序前
瓦 楞 纸 箱 工 艺流程 教材（ PPT48页 )
工序后
23
瓦 楞 纸 箱 工 艺流程 教材（ PPT48页 )
2.2.3模切部基本示意图
進紙
工序前
瓦 楞 纸 箱 工 艺流程 教材（ PPT48页 )
单瓦楞纸板：A、C、B、E 双瓦楞纸板：AB、CB、BE
单面瓦楞纸
单瓦楞纸板（三层）
双瓦楞纸板（五层）
瓦 楞 纸 箱 工 艺流程 教材（ PPT48页 )
19
瓦 楞 纸 箱 工 艺流程 教材（ PPT48页 )
2.1.5瓦楞纸板的压线类型和特点
➢ 凹凸压线（推荐使用此压线类型） 易成型，不易爆线，但不适合满版印刷 ➢ 尖尖压线（对角压线） ➢ 平面压线（铁板压线） 不易成型，容易爆线，适合满版印刷
工序后
24
瓦 楞 纸 箱 工 艺流程 教材（ PPT48页 )
2.2.4关键工艺控制点
印刷内容正确：印版版号、图稿控制 印刷版面位置：与图稿标注位置一致，由于设备精度限
制有2mm偏差。
印刷颜色偏差：上下限色卡（标准光源） 开槽压线：通过预压轮和压线轮控制成型效果 模切：通过预压轮破坏瓦楞，然后再模切可以确保成型效果

物不能起到支撑作用取2，比较恶略的环境取5
42
3.2边压强度、粘合强度
边压定义：纸板边缘的抗压强度。 纸板（瓦楞方向）所能够承受
（相对于崩溃）的最大压力
43
3.3耐破强度
定义：使纸或纸板破裂所需要的 压强------单位面积上的压力
耐破强度是对瓦楞纸板施加均匀增大的 压力，纸板所能承受的最大压强。
40
3.1空箱抗压强度
定义：把纸箱压溃所需要的压力-----既纸箱能承受的最大压力。
影响纸箱抗压的因素： ★材质、楞型、尺寸 ★印刷压力 ★内装物形态 ★堆码方式 ★手提孔 ★堆码时间 ★气候环境（湿度）
41
3.1空箱抗压强度-理论计算
已知堆码层数、内装物重量，如何推算纸箱要求抗压？ 抗压强度=内装物重量*(堆码层数-1）*安全系数 ---计算出单位是kg ---安全系数取法：内装物起到支撑作用取1.65，内装
楞形、配纸、纸板贴合决定 戳穿强度
46
3.5纸板厚度
使用的瓦楞、原纸决定纸板 的厚度，但生产过程中会损失厚 度（压扁）
纸板厚度可以体现在生产 过程中的瓦楞厚度的损失情况
47
Q&A 谢谢
48
放映结束 感谢各位批评指导！
谢 谢！
让我们共同进步
15
2.1.1流水线---是实现从原纸变为纸板的过
程
原纸
纸板
16
2.1.2关键工艺控制点---纸板贴合
浆糊糊化温度---主要和外界温度变化有关
例如：冬季 :57 度~59 度 夏季 :60 度~62度
浆糊粘度---主要和外界温度变化有关
例如：冬季 :25秒~28秒 夏季 :23秒~25秒
★纸张是一种“活”的物体。

纸箱生产工艺流程
华印传媒 黄明东
PPT学习交流
1
概述
用作运输包装的瓦楞纸箱于1907年出现于美 国，在第一次世界大战期间，木箱运输包装占 80%，瓦楞纸箱仅占20%。到第二次世界大战 期间瓦楞纸箱已占80%，成为最重要的运输包 装容器。2006年，中国包装工业总值约3500亿 元，纸制品占59%。
PPT学习交流
43
分纸、压线、开槽机
分纸是将纸板按一定的规格用旋转式刀片对纸板进行分切，压 线是通过压线轮将纸箱折叠处压溃，便于折叠。开槽是将纸箱摇盖 及搭接舌处“多余”的纸板切除。 一般所说压线开槽机均可一次性 完成纸板分切、压痕、开槽等工序 ，有些设备还可加装打孔装置。对 稍高档的印刷机，一般均会在印刷 部后配置压线开槽部。
40
印刷机介绍
印刷机结构：一般印刷机均有以下基本结构
PPT学习交流
41
a)上料机构
上料机构是将需印刷的纸板上至工作台面，其方式为手工、半自 动和自动三种，后二种分别由上料机（半自动、自动）完成。
b)送纸机构
目前送纸方式主要有链条送纸、后推式送纸及前缘真空吸附送 纸。其特点从结构分别是从简易、简单到复杂，加工精度越来越 高，通常链条送纸加工的精度在±1.5mm左右，而前缘真空吸附的 精度可达±0.5mm，当然不同的配置其价值也不同。
PPT学习交流
25
瓦楞纸板生产线
PPT学习交流
26
纸板形成：
瓦楞原纸
瓦楞辊轧制
瓦楞 粘
合 箱板纸（里）
单面纸板 (一平一瓦)
箱板纸（面）
纵切
横切
纸板（堆码）
瓦楞纸板
PPT学习交流
27
瓦楞生产线的结构
瓦线按其最高生产速度可分为中低速（150m/min 以下）、中高速（150m/min以上）。一般一条瓦楞生 产线由下列单机和系统组成：

模切轧合 首件OK 检验NG
钉合、贴合
模切轧合 首件OK 检验NG
钉合、贴合首ຫໍສະໝຸດ OK检验NG钉合、贴合 首件OK 检验NG
组装、糊底
钉合、贴合
组装、糊底
半成品
全检OK 成品包装
检验OK
产品入库
全检NG 检验NG
报废/退货 重工/报废
备料理货 检验OK
出货
检验NG
重工/报废
东莞XX纸品有限公司
纸箱生产工艺流程图
客户订单
主料、辅料采购
辅料：油墨、白乳胶等
主料：瓦楞纸板
辅料检验（含GMC检验）
进料检验（含GMC检验）
检验OK 入库
检验NG
安排生产排程
领料
压线、修边
首件OK
检验NG
IPQC NG 退货
着色开槽（着色或着色且开槽）
首件OK
检验NG
模切轧合
首件OK
检验NG
钉合、贴合

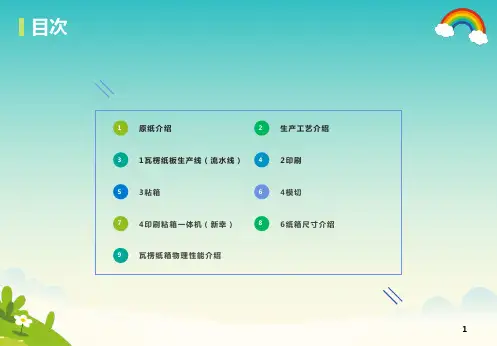

目次
*
原纸介绍
生产工艺介绍
1瓦楞纸板生产线（流水线）
2印刷
3粘箱
4模切
4印刷粘箱一体机（新幸）
6纸箱尺寸介绍
瓦楞纸箱物理性能介绍
生产工艺流程图
*
*
点击此处添加正文，文字是您思想的提炼。
一、原纸
01
PEPORT ON WORK
1.1原纸的定义
*
1
植物纤维与纤维间彼此结合在一起的纤维网络。
2
注：原纸是纸箱的主要原材料。
3.5纸板厚度
*
使用的瓦楞、原纸决定纸板的厚度，但生产过程中会损失厚度（压扁） 纸板厚度可以体现在生产过程中的瓦楞厚度的损失情况
*
Q&A 谢谢
单击此处添加您的正文
制造尺寸与外径尺寸： 外径尺寸长宽=制造尺寸长宽+1个纸板厚度 外径尺寸高度=制造尺寸高度+2个纸板厚度
2.6.1、A1纸箱尺寸设计
*
a=c d=b-3mm（3mm为1/2开槽宽度） 搭接舌一般钉箱35mm以上，粘箱30mm以上。 e=1/2（b+瓦楞修正值） B/BE楞=1-2mm,C/A楞=3-4mm,BC/AB楞=5-6mm
a
b
c
d
e
f
注：所有尺寸为压线到压线距离
2.6.1、A1纸箱尺寸设计
*
压线和开槽边缘并非在同一直线上 配合最后一个宽度尺寸上的-3MM 确保纸箱成型后在搭接舌部分有6MM开槽宽度
3MM
瓦楞纸箱尺寸测量
*
瓦楞纸箱尺寸测量
*
内径长宽要测量结舌部位
内径长、宽要测量结舌部位
瓦楞纸箱尺寸测量
*
瓦楞纸箱尺寸测量
