大学物理牛顿环实验报告大学物理牛顿环实验报告引言在大学物理实验中,我们学习了许多经典的实验,其中之一就是牛顿环实验。
这个实验是由英国科学家艾萨克·牛顿于17世纪末提出的,通过光的干涉现象,帮助我们理解光的波动性质。
在这篇报告中,我将详细介绍牛顿环实验的原理、实验装置和实验结果。
实验原理牛顿环实验是基于光的干涉现象。
当平行光垂直照射到一个透明介质上时,光线会发生反射和折射。
在牛顿环实验中,我们使用一个凸透镜和一块平板玻璃来观察干涉现象。
当光线从凸透镜的平面表面射入玻璃平板时,一部分光线会被反射,一部分光线会被折射。
在玻璃平板和凸透镜之间形成了一层薄空气膜。
这层薄空气膜会引起光的干涉现象,形成一系列明暗相间的环状条纹,即牛顿环。
实验装置牛顿环实验的装置相对简单。
我们需要准备一个凸透镜、一块平板玻璃、一束平行光源以及一个显微镜。
首先,将凸透镜放置在光源上方,使得光线垂直照射到凸透镜的平面表面上。
然后,在凸透镜上方放置一块平板玻璃,使其与凸透镜保持平行。
最后,将显微镜放置在玻璃平板上方,以便观察牛顿环的形成。
实验过程在实验过程中,我们首先调整光源的位置,使得光线垂直入射到凸透镜的平面表面上。
然后,通过调整显微镜的焦距,使其能够清晰地观察到牛顿环。
当我们通过显微镜观察牛顿环时,会看到一系列明暗相间的环状条纹。
这些条纹的亮暗程度取决于光线在薄空气膜中的相位差。
相位差的大小与光线在薄空气膜中的路径差有关。
实验结果通过实验观察,我们可以得出以下结论:1. 牛顿环的中心是暗的,而环状条纹向外逐渐变亮。
这是因为在中心位置,光线的路径差为零,相位差也为零,因此不会发生干涉现象。
而随着距离中心越远,路径差增大,相位差也逐渐增大,导致干涉现象的发生。
2. 牛顿环的亮暗程度与光的波长有关。
当使用不同波长的光源进行实验时,我们会观察到不同的牛顿环。
这是因为不同波长的光在薄空气膜中的路径差不同,导致相位差的变化。
3. 牛顿环的半径与凸透镜的曲率半径有关。

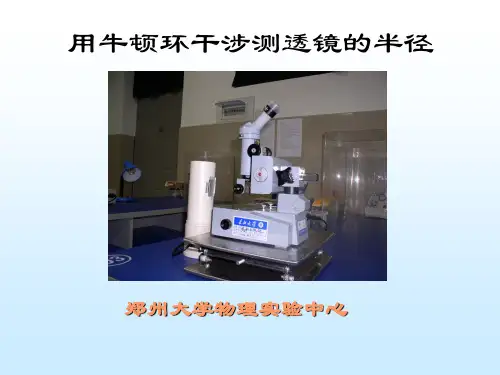

实验 用牛顿环干涉测透镜曲率半径(一)目的:1、掌握用牛顿环测定透镜曲率半径的方法。
2、通过实验加深对等厚干涉原理的理解。
(二)仪器和用具:移测显微镜(JCD 3型)、钠灯牛顿环仪是由待测平凸透镜(凸面曲率半径约为200~300c m〕L和磨光的平玻璃板P叠合装在金属框架F中构成。
框架边上有三个螺旋H,用以调节L和P之间的接触,以改变干涉环纹的形状和位置。
调节H时,螺旋不可旋得过紧,以免接触压力过大引起透镜弹性形变,甚至损坏透镜。
(三)原理:当一曲率半径很大的平凸透镜的凸面与一磨光平玻璃板相接触时,在透镜的凸面与平玻璃板之间将形成一空气薄膜,离接触点等距离的地方,厚度相同。
如图9-2所示,若以波长为的单色平行光投射到这种装置上,则由空气膜上下表面反射的光波将互相干涉,形成的干涉条纹为膜的等厚各点的轨迹,这种干涉是一种等厚干涉。
在反射方向观察时,将看到一组以接触点为中心的亮暗相间的圆环形干涉条纹,而且中心是一暗斑(图a );如果在透射方向观察,则看到的干涉环纹与反射光的干涉环纹的光强分布恰成互补,中心是亮斑,原来的亮环处变为暗环,暗环处变为亮环(图b),这种干涉现象最早为牛顿所发现,故称为牛顿环。
设透镜L的曲率半径为R ,形成的m 级干涉暗条纹的半径为r m,m 级干涉亮条纹的半径为r m’,不难证明r m =λmRr m’=2)12(λ⋅−R m 以上两式表明,当已知时,只要测出D 第m 级暗环(或亮环)的半径,即可算出透镜的曲率半径R ;相反,当R 已知时,即可算出λ。
但由于两接触镜面之间难免附着尘埃,并且在接触时难免发生弹性形变,因而接触处不可能是一个几何点,而是一个圆面,所以近圆心处环纹比较模糊和粗阔,以致难以确切判定环纹的干涉级数m ,即干涉环纹的级数和序数不一定一致。
这样,如果只测量一个环纹的半径,计算结果必然有较大的误差。
为了减少误差,提高测最精度,必须测量距中心较远的、比较清晰的两个环纹的半径,例如测量出第m 1个和第m 2个暗环(或亮环)的半径(这里m 1,m 2均为环序数,不一定是干涉级数),因而(9-1)式应修正为r m2 =(m+j )R λ式中m 为环序数,(m +j )为干涉级数(j 为干涉级修正值),于是λλR m m R j m j m r r m m )()]()[(12122212−=+−+=− 上式表明,任意两环的半径平方差和干涉级以及环序数无关,而只与两个环的序数之差(m 2-m 1)有关。

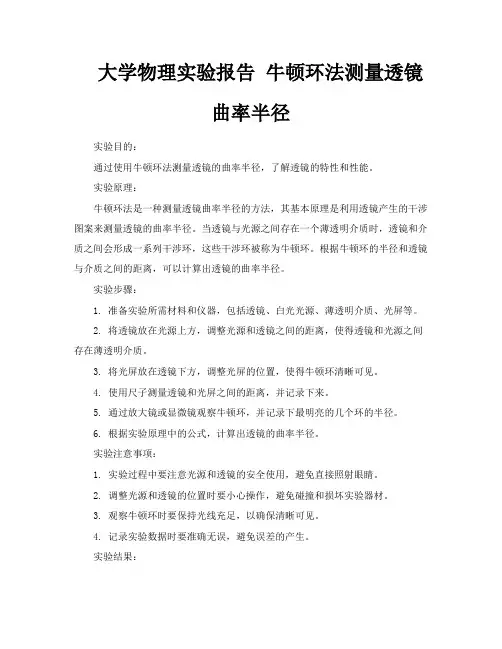

大学物理实验报告牛顿环法测量透镜曲率半径实验目的:通过使用牛顿环法测量透镜的曲率半径,了解透镜的特性和性能。
实验原理:牛顿环法是一种测量透镜曲率半径的方法,其基本原理是利用透镜产生的干涉图案来测量透镜的曲率半径。
当透镜与光源之间存在一个薄透明介质时,透镜和介质之间会形成一系列干涉环,这些干涉环被称为牛顿环。
根据牛顿环的半径和透镜与介质之间的距离,可以计算出透镜的曲率半径。
实验步骤:1. 准备实验所需材料和仪器,包括透镜、白光光源、薄透明介质、光屏等。
2. 将透镜放在光源上方,调整光源和透镜之间的距离,使得透镜和光源之间存在薄透明介质。
3. 将光屏放在透镜下方,调整光屏的位置,使得牛顿环清晰可见。
4. 使用尺子测量透镜和光屏之间的距离,并记录下来。
5. 通过放大镜或显微镜观察牛顿环,并记录下最明亮的几个环的半径。
6. 根据实验原理中的公式,计算出透镜的曲率半径。
实验注意事项:1. 实验过程中要注意光源和透镜的安全使用,避免直接照射眼睛。
2. 调整光源和透镜的位置时要小心操作,避免碰撞和损坏实验器材。
3. 观察牛顿环时要保持光线充足,以确保清晰可见。
4. 记录实验数据时要准确无误,避免误差的产生。
实验结果:根据实验步骤中记录下来的数据,可以计算出透镜的曲率半径。
根据牛顿环的半径和透镜与介质之间的距离,使用适当的公式进行计算,最终得出透镜的曲率半径。
实验总结:通过本次实验,我们利用牛顿环法测量了透镜的曲率半径。
实验结果可以用来评估透镜的性能和特性。
同时,通过实验过程中的操作和观察,我们进一步了解了光学现象和光的干涉原理。
这对于我们深入理解光学知识和应用光学技术具有重要的意义。
大学物理牛顿环实验一、实验目的1、观察牛顿环的干涉现象2、研究干涉现象与光波的波动性质3、学习使用分光仪、读数显微镜的方法二、实验原理牛顿环是一种典型的干涉现象,它是由一束光分成两束相干光,在空间叠加而成。
当一束光照射在玻璃表面时,会产生反射和透射两种现象。
反射光会在玻璃表面形成亮斑,而透射光则会继续传播。
当透射光再次照射到玻璃表面时,会再次产生反射和透射,形成一系列的反射和透射光。
这些反射和透射光会相互干涉,形成明暗相间的条纹,这就是牛顿环。
三、实验步骤1、调整分光仪,使一束光通过玻璃棱镜,分成两束相干光,并在空间叠加。
2、调整分光仪的望远镜,观察到清晰的牛顿环。
3、使用读数显微镜测量牛顿环的直径,并记录下来。
4、改变分光仪的棱镜角度,观察干涉条纹的变化,并记录下来。
5、分析实验数据,得出结论。
四、实验结果与分析1、实验结果在实验中,我们观察到了清晰的牛顿环干涉现象,并且使用读数显微镜测量了牛顿环的直径。
随着分光仪棱镜角度的变化,干涉条纹也会发生变化。
2、结果分析通过实验数据,我们可以得出以下(1)牛顿环是由两束相干光在空间叠加而形成的干涉现象。
(2)干涉条纹的明暗交替是由于两束光的相位差引起的。
(3)通过测量牛顿环的直径,我们可以计算出光波的波长。
(4)随着分光仪棱镜角度的变化,干涉条纹会发生变化,这是因为光的波长和入射角发生了变化。
五、结论通过本次实验,我们深入了解了干涉现象与光波的波动性质,学习了使用分光仪、读数显微镜的方法。
这对于我们今后在光学领域的研究具有重要意义。
大学物理牛顿环实验一、实验目的1、观察牛顿环的干涉现象2、研究干涉现象与光波的波动性质3、学习使用分光仪、读数显微镜的方法二、实验原理牛顿环是一种典型的干涉现象,它是由一束光分成两束相干光,在空间叠加而成。
当一束光照射在玻璃表面时,会产生反射和透射两种现象。
反射光会在玻璃表面形成亮斑,而透射光则会继续传播。
当透射光再次照射到玻璃表面时,会再次产生反射和透射,形成一系列的反射和透射光。
牛顿环和劈尖干涉实验【实验目的】1、观察光的等厚干涉现象,熟悉光的等厚干涉的特点;2、用牛顿环干涉测定平凸透镜的曲率半径;3、用劈尖干涉法测定细丝直径或微小薄片厚度。
【实验仪器及装置】牛顿环仪、读数显微镜、钠光灯、劈尖、数显游标卡尺。
【实验原理】 一、牛顿环干涉牛顿环装置是由一块曲率半径较大的平凸玻璃透镜,以其凸面放在一块光学玻璃平板(平晶)上构成的,如图1所示。
平凸透镜的凸面与玻璃平板之间的空气层厚度从中心到边缘逐渐增加,若以平行单色光垂直照射到牛顿环上,则经空气层上、下表面反射的二光束存在光程差,它们在平凸透镜的凸面相遇后,将发生干涉。
从透镜上看到的干涉花样是以玻璃接触点为中心的一系列明暗相间的圆环(如图2所示),称为牛顿环。
由于同一干涉环上各处的空气层厚度是相同的,因此它属于等厚干涉。
图1 实验装置简化图 图2 干涉光路及牛顿环图(a)(b )由图2 (a)可见,如设透镜的曲率半径为R ,与接触点O相距为r 处空气层的厚度为d ,其几何关系式为:()2222222r d Rd R r d R R ++-=+-=由于R>>d ,可以略去d 2得22r d R= (1)光线应是垂直入射的,计算光程差时还要考虑光波在平玻璃板上反射会有半波损失,从而带来/2λ的附加程差,所以光程差δ为:22λδ+=d (2)产生暗环的条件是:(21)2k λδ=+ (3)其中k =0,1,2,3,...为干涉暗条纹的级数。
综合(1)、(2)和(3)式可得第k级暗环的半径为:2r kR λ= (4)由(4)式可知,如果单色光源的波长λ已知,测出第m 级的暗环半径m r ,即可得出平凸透镜的曲率半径R ;反之,如果R 已知,测出m r 后,就可计算出入射单色光波的波长λ。
但是用此测量关系式往往误差很大,原因在于凸面和平面不可能是理想的点接触;接触压力会引起局部形变,使接触处成为一个圆形平面,干涉环中心为一暗斑。

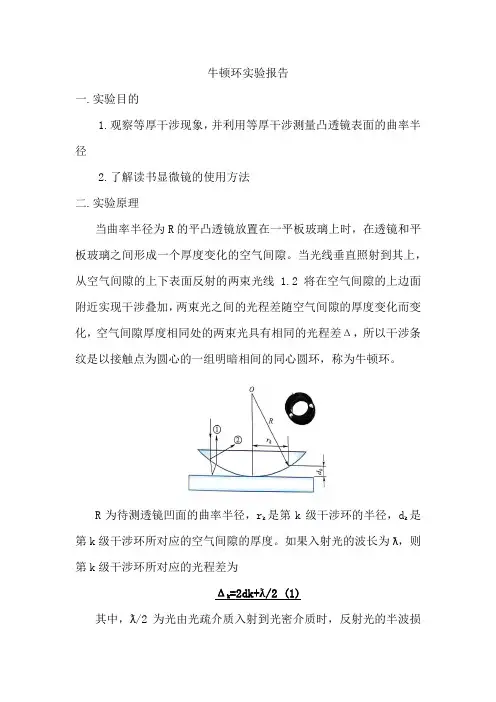

牛顿环实验报告一.实验目的1.观察等厚干涉现象,并利用等厚干涉测量凸透镜表面的曲率半径2.了解读书显微镜的使用方法二.实验原理当曲率半径为R的平凸透镜放置在一平板玻璃上时,在透镜和平板玻璃之间形成一个厚度变化的空气间隙。
当光线垂直照射到其上,从空气间隙的上下表面反射的两束光线 1.2将在空气间隙的上边面附近实现干涉叠加,两束光之间的光程差随空气间隙的厚度变化而变化,空气间隙厚度相同处的两束光具有相同的光程差Δ,所以干涉条纹是以接触点为圆心的一组明暗相间的同心圆环,称为牛顿环。
R为待测透镜凹面的曲率半径,r k是第k级干涉环的半径,d k是第k级干涉环所对应的空气间隙的厚度。
如果入射光的波长为ƛ,则第k级干涉环所对应的光程差为Δk=2dk+ƛ/2 (1)其中,ƛ/2为光由光疏介质入射到光密介质时,反射光的半波损失。
因此,在接触点出(d0=0)的光程差为Δ0= ƛ/2(2)在k级干涉暗环处的光程差为Δk=2d k+ ƛ/2 =(k+1/2)k (3)所对应的空气间隙的厚度为d k==kƛ/2 (4)第k级干涉暗环的半径为r k=√kƛR (5)在实验中用给定波长的光进行照明时,只要测得第k级次干涉暗环的半径r k,就可以测得曲率半径R。
但在实际测量中,由于无法准确确定干涉环圆心所在位置,这样就不可能准确的测量干涉环的半径。
因此,直接利用式(5)作为测量公式将对测量结果带来很大的误差。
事实上,在测量过程中可以准确地获得各个级次干涉环的弦长。
假设这个弦到圆心的距离是s,可得以下几何关系L k2=4(r k2-s2) (6)L k2=4k ƛR-4s2 (7)利用式(7)作为测量公式时,所遇到的问题是如何确定s或排除它对测量结果的影响。
有如下两种解决方法:(1)在式(7)中弦长的平方与干涉环的级次间是一个线性关系,在测量中,可以测量一组不同级次干涉环在某一直线上的弦长,利用最小二乘法或作图法求得该直线的斜率,再利用已知的波长得到凸透镜的曲率半径。

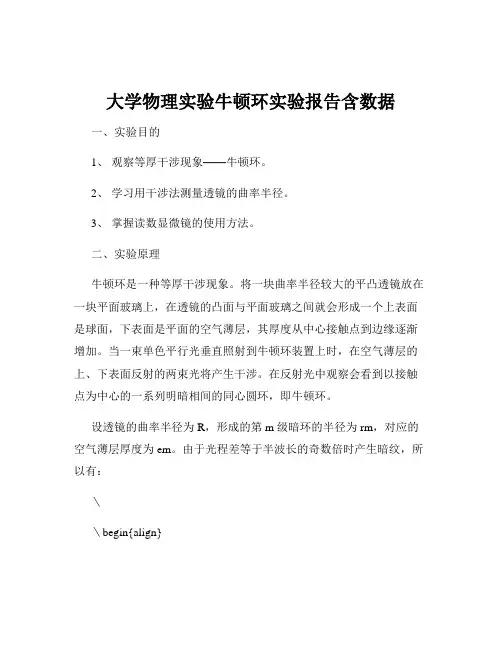

大学物理实验牛顿环实验报告含数据一、实验目的1、观察等厚干涉现象——牛顿环。
2、学习用干涉法测量透镜的曲率半径。
3、掌握读数显微镜的使用方法。
二、实验原理牛顿环是一种等厚干涉现象。
将一块曲率半径较大的平凸透镜放在一块平面玻璃上,在透镜的凸面与平面玻璃之间就会形成一个上表面是球面,下表面是平面的空气薄层,其厚度从中心接触点到边缘逐渐增加。
当一束单色平行光垂直照射到牛顿环装置上时,在空气薄层的上、下表面反射的两束光将产生干涉。
在反射光中观察会看到以接触点为中心的一系列明暗相间的同心圆环,即牛顿环。
设透镜的曲率半径为 R,形成的第 m 级暗环的半径为 rm,对应的空气薄层厚度为 em。
由于光程差等于半波长的奇数倍时产生暗纹,所以有:\\begin{align}2e_m +\frac{\lambda}{2} &=(2m + 1)\frac{\lambda}{2}\\2e_m &= m\lambda\\e_m &=\frac{m\lambda}{2}\end{align}\又因为在直角三角形中,有\(r_m^2 = R^2 (R e_m)^2 \approx 2Re_m\)(因为 em 远小于 R)所以可得\(r_m^2 = mR\lambda\),则\(R =\frac{r_m^2}{m\lambda}\)通过测量暗环的半径,就可以计算出透镜的曲率半径 R。
三、实验仪器读数显微镜、钠光灯、牛顿环装置。
四、实验步骤1、调节读数显微镜调节目镜,使十字叉丝清晰。
转动调焦手轮,使镜筒自下而上缓慢移动,直至从目镜中看到清晰的牛顿环图像。
移动牛顿环装置,使十字叉丝交点与牛顿环中心大致重合。
2、测量牛顿环直径转动测微鼓轮,使十字叉丝从牛顿环中心向左移动,依次对准第30 到第 15 暗环,记录读数。
继续转动鼓轮,使叉丝越过中心向右移动,依次对准第 15 到第 30 暗环,记录读数。
3、重复测量重复上述步骤,共测量 5 组数据。
大学物理实验牛顿环实验报告(含数据)牛顿环实验报告引言:牛顿环实验是物理实验中经典的干涉实验之一,通过测量光的干涉色条纹来研究光的波动性质。
本实验旨在探究牛顿环的特点及其与透明介质的厚度之间的关系。
通过对实验数据的收集和分析,我们得到了关于牛顿环的一些有趣的结论。
实验装置与方法:1. 实验装置:我们使用了一台平行板构成的牛顿环实验装置。
装置包括一个透明玻璃平板、一束白光源、一台显微镜及光屏等。
2. 实验方法:(1) 首先,我们在实验室中搭建牛顿环实验装置。
(2) 将光源打开,使其照射在透明玻璃平板上。
(3) 调节显微镜位置,使其焦距与透明玻璃平板接近,并将显微镜对准光源的光斑。
(4) 通过调节透明玻璃平板的厚度,观察和记录不同厚度下的牛顿环干涉色条纹。
(5) 使用光屏记录实验数据,包括透明玻璃平板的厚度和对应的干涉色条纹。
实验数据与结果分析:实验中,我们记录了不同透明玻璃平板厚度下的牛顿环干涉色条纹的数据。
根据我们的观察和记录,我们进行了以下主要分析:1. 牛顿环的特点:我们观察到牛顿环是由一系列同心圆环组成的,且颜色从中心向外渐变。
颜色的变化是由于光的干涉效应引起的。
2. 牛顿环与透明介质厚度:通过分析我们记录的实验数据,我们得出了结论:透明介质的厚度与牛顿环的直径成正比关系,即厚度越大,牛顿环的直径越大。
3. 干涉色的原因:牛顿环的干涉色是由于光的干涉效应引起的。
当光线通过透明玻璃平板和空气之间的边界时,光线会发生折射和反射。
不同波长的光在折射和反射过程中会产生不同的相位差,从而导致干涉色的形成。
结论:通过本实验,我们验证了牛顿环实验的重要性,并获得了有关牛顿环的实验数据,并分析了数据的结果。
我们得出的结论是:牛顿环的直径与透明介质的厚度成正比关系。
这一实验结果对于进一步理解光的干涉效应和光的波动性质具有重要意义。
致谢:在此,我们要特别感谢实验中的指导老师及实验室助理们的帮助和支持。
没有他们的指导和帮助,我们无法顺利完成这一实验报告。
实验报告用CCD成像系统观测牛顿环【实验目的】1.在进一步熟悉光路调整的基础上,用透射镜观察等厚干涉现象----牛顿环;2.学习利用干涉现象测量平凸透镜的曲率半径。
【实验原理】.::实验预习::.图1 透射式牛顿环原理图来源上海交通大学物理实验中心牛顿环仪是由一块曲率半径较大的平凸透镜放在光学平玻璃上构成,平玻璃表面与凸透镜球面之间形成一楔形的空气间隙.当用平行光照射牛顿环仪时,在球面与平玻璃接触点周围就形成了同心圆干涉环———牛顿环.我们可以用透射光来观察这些干涉环,由于空气隙的边界表面是弯曲的,干涉环之间的间距是不等的.在图2 中,一束光L 从左面照在距离为d 的空气楔处.部分光T1 在气楔的左面边界反射回去.部分光T2通过气楔.在气楔的右面边界有部分光T3 反射回来,由于此处是从折射率大的平玻璃面反射,所以包含一个相位变化.部分光T4 先从气楔右边界反射回来,然后又从气楔的左面边界反射回来,每一次反射均有一个相位变化(即半波损失).图2 表示两束光T2 和T4 形成透射干涉的原理.T2 和T4 的光程差Δ为(1)形成亮纹的条件:(n = 1,2,3,……表示干涉条纹的级数),即(2)当二块玻璃相接触时d = 0,中心形成亮纹.对于由平凸透镜和平玻璃所形成的气楔,气楔的厚度取决于离平凸透镜与平玻璃接触点的距离.换言之,取决于凸透镜的弯曲半径.图3 说明了这样的关系.(3)对于小的厚度d,干涉环即牛顿环的半径可以用下式来计算n = 1,2,3 (4)当平凸透镜与平玻璃的接触点受到轻压时,我们必须相应修正公式(3),近似公式为(5)对于亮环r n 的关系如下r n2=(n−1)∙R∙λ+2Rd0 n = 2,3,4 (6)图2 光通过空气楔干涉的图介绍来源上海交通大学物理实验中心【实验数据记录、实验结果计算】1.定标狭缝板的测量L= 3.918 mmL/x = (8.884± 0.020)×10−3mm= 8.884 ×(1± 0.22%)×10−3mm2.牛顿环的半径测量nLinear Regression for Data1_B:Y = A + B * XParameter Value Error------------------------------------------------------------A 0.53389 0.01234B 0.50532 0.00138------------------------------------------------------------R SD N P------------------------------------------------------------0.99997 0.01249 10 <0.0001------------------------------------------------------------由Origin 测得:斜率B=0.50532 mm2截距A=0.53389 mm2相关系数R=0.99997分析:整体可以看出实验得到的直线拟合度很高;代入公式:Rλ=B (λ=589.3nm)2Rd0=A可得到透镜的曲率半径R=857.5mmd0=3.113×10−4mm【对实验结果中的现象或问题进行分析、讨论】1.首先做一点声明,实验实验本来安排的步骤是先测量牛顿环的半径在测量定标狭缝,但是如果观察以下表格的数据情况就可以知道:半径表格需要用到定标的结果,所以在此将定标表格放在牛顿环半径表格之前进行分析。
大学物理实验报告牛顿环大学物理实验报告:牛顿环引言:牛顿环是一种经典的物理实验,通过观察光在透明介质中的干涉现象,可以研究光的波动性质和介质的光学特性。
本实验旨在通过测量牛顿环的直径,探究光的干涉现象,并分析其原理和应用。
实验装置:本实验所需的装置包括:一台光源、一块平面玻璃板、一块凸透镜和一块平凸透镜。
将光源放置在透镜的一侧,平面玻璃板放置在光源与透镜之间,然后在平面玻璃板上放置一块平凸透镜,使其与平面玻璃板形成一定的夹角。
实验过程:1. 调整光源位置:将光源放置在透镜的一侧,确保光线能够通过透镜并照射到平面玻璃板上。
2. 观察牛顿环:通过调整平凸透镜的位置,观察在平面玻璃板上形成的牛顿环。
注意观察牛顿环的直径和颜色变化。
3. 测量牛顿环直径:使用显微镜或其他测量仪器,测量牛顿环的直径。
重复多次测量,取平均值。
实验结果:通过实验观察和测量,我们得到了一系列牛顿环的直径数据。
根据这些数据,我们可以绘制出牛顿环直径与透镜与平面玻璃板的夹角之间的关系曲线。
实验结果显示,牛顿环的直径随着夹角的增大而减小,呈现出一种特殊的变化规律。
实验分析:牛顿环的形成是由于光线在透明介质中的反射和折射现象引起的。
当平面玻璃板与凸透镜接触时,光线在两者之间发生反射和折射,形成了干涉现象。
由于光波的波长非常短,当光线从透镜表面反射或折射时,会产生相位差。
这种相位差导致了干涉现象的发生,形成了牛顿环。
牛顿环的直径与透镜与平面玻璃板的夹角之间存在一定的关系。
根据理论分析,当夹角增大时,牛顿环的直径会减小。
这是因为夹角的增大会导致反射和折射的相位差增加,从而引起干涉现象的变化。
通过实验测量,我们验证了这一理论,并得到了实验结果与理论相符的结论。
实验应用:牛顿环实验在光学领域有着广泛的应用。
首先,牛顿环可以用来测量透明介质的折射率。
通过测量牛顿环的直径和透镜与平面玻璃板的夹角,可以计算出介质的折射率。
其次,牛顿环还可以用来研究光的干涉现象和波动性质。
竭诚为您提供优质文档/双击可除大学物理实验报告牛顿环篇一:大学物理仿真实验报告牛顿环大学物理仿真实验报告实验名称:牛顿环法测曲率半径实验日期:专业班级:姓名:学号:教师签字:________________一、实验目的1.学会用牛顿环测定透镜曲率半径。
2.正确使用读书显微镜,学习用逐差法处理数据。
二、实验仪器牛顿环仪,读数显微镜,钠光灯,入射光调节架。
三、实验原理如图所示,在平板玻璃面DcF上放一个曲率半径很大的平凸透镜Acb,c点为接触点,这样在Acb和DcF之间,形成一层厚度不均匀的空气薄膜,单色光从上方垂直入射到透镜上,透过透镜,近似垂直地入射于空气膜。
分别从膜的上下表面反射的两条光线来自同一条入射光线,它们满足相干条件并在膜的上表面相遇而产生干涉,干涉后的强度由相遇的两条光线的光程差决定,由图可见,二者的光程差等于膜厚度e的两倍,即此外,当光在空气膜的上表面反射时,是从光密媒质射向光疏媒质,反射光不发生相位突变,而在下表面反射时,则会发生相位突变,即在反射点处,反射光的相位与入射光的相位之间相差?,与之对应的光程差为?/2,所以相干的两条光线还具有?/2的附加光程差,总的光程差为当?满足条件(1)(2)时,发生相长干涉,出现第K级亮纹,而当(k=0,1,2…)(3)时,发生相消干涉,出现第k级暗纹。
因为同一级条纹对应着相同的膜厚,所以干涉条纹是一组等厚度线。
可以想见,干涉条纹是一组以c点为中心的同心圆,这就是所谓的牛顿环。
如图所示,设第k级条纹的半径为,对应的膜厚度为,则(4)在实验中,R的大小为几米到十几米,而的数量级为毫米,所以R>>ek,ek相对于22Rek是一个小量,可以忽略,所以上式可以简化为(5)如果rk是第k级暗条纹的半径,由式(1)和(3)可得(6)代入式(5)得透镜曲率半径的计算公式(7)对给定的装置,R为常数,暗纹半径(8)和级数k的平方根成正比,即随着k的增大,条纹越来越细。
大学物理牛顿环实验
牛顿环实验是一种经典的光学实验,在许多物理实验中都会用到。
它采用了干涉的原理,通过观察不同的干涉色环来判断被测物体表面的曲率半径。
牛顿环实验的基本原理如下:在一片透明平板玻璃的表面上,放置一个微小的凸透镜,透过平板玻璃投射平行光线,经过凸透镜后形成一组干涉环。
当光线照射到平板玻璃和凸
透镜之间的空气层时,会发生反射和折射,并且在凸透镜的表面和空气层之间形成干涉。
干涉的结果形成了一些明暗相间的环形条纹,这些环形条纹就是牛顿环。
为了让牛顿环更加显著,需要让光线变得单色。
这可以通过使用窄带滤光片或单色光
源来实现。
在实验中,使用一组从紫色到红色的窄带滤光片,让光线只保留一种颜色。
这样,通过不同颜色的干涉环的直径和位置来推算出物体表面的曲率半径,还可以计算出相
应的误差范围。
另外,为了更加准确地测量干涉环的直径和位置,需要使用一台显微镜。
将平板玻璃
和凸透镜固定在显微镜的平台上,通过调整显微镜的聚焦距离和位移来观察干涉环。
可以
通过测量干涉环的半径和位置来计算物体表面的曲率半径,从而推断出反射波前在平面和
球面上的程差大小。
在实验中,需要多次重复实验,以减小误差。
此外,对于实验结果的计算和验证也需
要严谨的方法和技巧。
通过做大量的实验,可以提高实验人员的技能和经验,从而更加准
确地测量光学元件的参数。
总之,牛顿环实验使用了光学干涉的原理来测量光学元件的参数,是一项基础而又有
用的光学实验。
通过这个实验,可以深入理解光学干涉的基本原理和应用。
大学物理牛顿环实验(一)引言概述:大学物理实验是研究物理学原理和规律的重要手段之一,牛顿环实验是其中之一。
牛顿环实验是通过观察圆形玻璃片与平面凸透镜接触时形成的干涉图案来研究波动光学现象的。
本文将介绍牛顿环实验的原理、操作步骤以及实验结果的分析,以期帮助读者更好地理解牛顿环实验的意义和应用。
正文内容:一、牛顿环实验的原理1. 牛顿环实验的基本原理是利用波的干涉现象来研究光的性质。
2. 首先,平台上放置一块平面透镜,将玻璃片放在透镜上,观察玻璃片与透镜接触时形成的干涉图案。
3. 干涉图案是由光的波长、光程差以及干涉条件决定的。
二、牛顿环实验的操作步骤1. 准备实验所需材料,包括平台、平面透镜、玻璃片、光源等。
2. 将玻璃片放在透镜上,并用光源照射。
3. 调整透镜和光源的位置,以使干涉图案清晰可见。
4. 使用透镜移动器或摄像机记录干涉图案。
5. 多次重复实验,记录不同实验结果。
三、牛顿环实验的实验结果分析1. 干涉图案的明暗条纹表示光的波动性。
2. 在干涉图案中,中央最亮,呈现圆形,周围暗色条纹逐渐呈现圆环状。
3. 根据干涉图案的特点,可以计算出玻璃片的厚度和透镜半径等参数。
四、牛顿环实验的意义和应用1. 牛顿环实验是研究光的波动性质的重要手段,对深入理解光学现象具有重要意义。
2. 牛顿环实验可以用于测量透镜的半径和玻璃片的厚度,为光学设备的制造提供依据。
3. 牛顿环实验还可以用于研究光的干涉现象的特性,如波长的测量等。
五、总结通过对牛顿环实验的讲解,我们了解到牛顿环实验是研究光学现象和光的波动性质的重要实验之一。
通过观察干涉图案,可以计算出透镜的半径和玻璃片的厚度等参数。
牛顿环实验对于深入理解和应用光学原理具有重要意义,也为光学仪器的制造和光学测量提供了依据。
大学物理实验报告牛顿环牛顿环实验报告引言牛顿环是一种经典的实验,通过它我们可以观察到薄膜的干涉现象,并且可以利用这一现象来测量薄膜的厚度。
在这个实验中,我们将使用牛顿环来研究光的干涉和反射现象,以及如何利用这些现象来测量薄膜的厚度。
实验目的本实验的目的是通过观察牛顿环的形成过程,探究光的干涉和反射现象,以及利用这些现象来测量薄膜的厚度。
实验原理牛顿环是由于透明介质表面与平行光的干涉所产生的一种干涉现象。
当平行光垂直入射到透明介质表面上时,会发生反射和折射。
在反射和折射过程中,光的波长和相位会发生变化,从而产生干涉现象。
牛顿环的形成主要是由于透明介质表面与反射光之间的干涉所导致的。
实验装置本实验使用的主要装置包括一束钠光灯、一块玻璃片、一块平面玻璃片和一块薄膜样品。
实验中,我们将玻璃片和薄膜样品叠放在一起,然后在钠光灯下观察牛顿环的形成。
实验步骤1. 将玻璃片和薄膜样品叠放在一起,确保它们之间没有空气。
2. 将叠放好的玻璃片和薄膜样品放置在钠光灯下,并调整观察位置。
3. 观察并记录下牛顿环的形成过程,包括环的数量、大小和颜色等。
实验结果通过实验观察,我们可以清晰地看到牛顿环的形成过程。
在实验中,我们观察到了一系列明暗相间的环形条纹,这些条纹的大小和颜色随着厚度的变化而变化。
通过测量不同环的直径和颜色,我们可以计算出薄膜的厚度。
结论通过本实验,我们成功观察到了牛顿环的形成过程,并且利用这一现象成功测量出了薄膜的厚度。
这个实验不仅帮助我们更好地理解光的干涉和反射现象,还为我们提供了一种简单而有效的方法来测量薄膜的厚度。
牛顿环实验不仅在物理学中有着重要的应用,也为我们提供了一种新的方法来研究光学现象。
