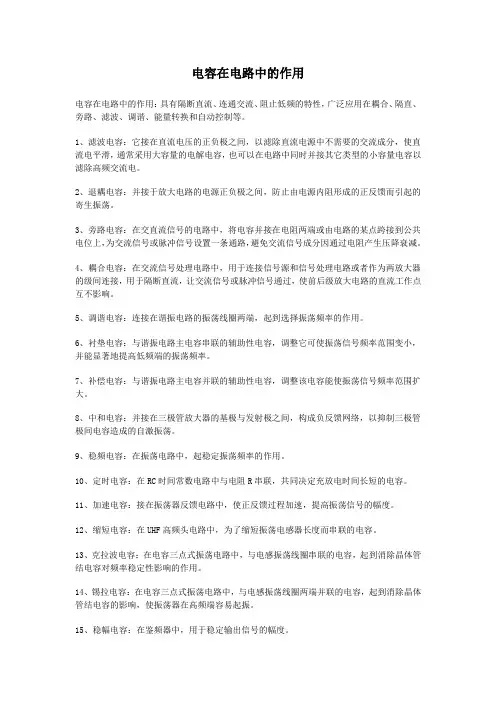

电容在电路中的作用：具有隔断直流、连通交流、阻止低频的特性，广泛应用在耦合、隔直、旁路、滤波、调谐、能量转换和自动控制等。

1、滤波电容：它接在直流电压的正负极之间，以滤除直流电源中不需要的交流成分，使直流电平滑，通常采用大容量的电解电容，也可以在电路中同时并接其它类型的小容量电容以滤除高频交流电。

2、退耦电容：并接于放大电路的电源正负极之间，防止由电源内阻形成的正反馈而引起的寄生振荡。

3、旁路电容：在交直流信号的电路中，将电容并接在电阻两端或由电路的某点跨接到公共电位上，为交流信号或脉冲信号设置一条通路，避免交流信号成分因通过电阻产生压降衰减。

4、耦合电容：在交流信号处理电路中，用于连接信号源和信号处理电路或者作为两放大器的级间连接，用于隔断直流，让交流信号或脉冲信号通过，使前后级放大电路的直流工作点互不影响。

5、调谐电容：连接在谐振电路的振荡线圈两端，起到选择振荡频率的作用。

6、衬垫电容：与谐振电路主电容串联的辅助性电容，调整它可使振荡信号频率范围变小，并能显著地提高低频端的振荡频率。

7、补偿电容：与谐振电路主电容并联的辅助性电容，调整该电容能使振荡信号频率范围扩大。

8、中和电容：并接在三极管放大器的基极与发射极之间，构成负反馈网络，以抑制三极管极间电容造成的自激振荡。

9、稳频电容：在振荡电路中，起稳定振荡频率的作用。

10、定时电容：在RC时间常数电路中与电阻R串联，共同决定充放电时间长短的电容。

11、加速电容：接在振荡器反馈电路中，使正反馈过程加速，提高振荡信号的幅度。

12、缩短电容：在UHF高频头电路中，为了缩短振荡电感器长度而串联的电容。

13、克拉波电容：在电容三点式振荡电路中，与电感振荡线圈串联的电容，起到消除晶体管结电容对频率稳定性影响的作用。

14、锡拉电容：在电容三点式振荡电路中，与电感振荡线圈两端并联的电容，起到消除晶体管结电容的影响，使振荡器在高频端容易起振。

电容在电路中的作用

（欢迎光临中国IEEE)

文章来源：本站整理 点击数： 更新时间：2008-3-13 【字体：小 大】

电容器在电力系统中是提高功率因数的重要器件；在电子电路中是获得振荡、滤波、相移、旁路、耦合等作用的主要元件。

一、电解电容在电路中的作用

1，滤波作用，在电源电路中，整流电路将交流变成脉动的直流，而在整流电路之后接入一个较大容量的电解电容，利用其充放电特性，使整流后的脉动直流电压变成相对比较稳定的直流电压。在实际中，为了防止电路各部分供电电压因负载变化而产生变化，所以在电源的输出端及负载的电源输入端一般接有数十至数百微法的电解电容．由于大容量的电解电容一般具有一定的电感，对高频及脉冲干扰信号不能有效地滤除，故在其两端并联了一只容量为0.001--0.lpF的电容，以滤除高频及脉冲干扰．

2，耦合作用：在低频信号的传递与放大过程中，为防止前后两级电路的静态工作点相互影响，常采用电容藕合．为了防止信号中韵低频分量损失过大，一般总采用容量较大的电解电容。

二、电解电容的判断方法

电解电容常见的故障有，容量减少，容量消失、击穿短路及漏电，其中容量变化是因电解电容在使用或放置过程中其内部的电解液逐渐干涸引起，而击穿与漏电一般为所加的电压过高或本身质量不佳引起。判断电源电容的好坏一般采用万用表的电阻档进行测量．具体方法为：将电容两管脚短路进行放电，用万用表的黑表笔接电解电容的正极。红表笔接负极(对指针式万用表，用数字式万用表测量时表笔互调)，正常时表针应先向电阻小的方向摆动，然后逐渐返回直至无穷大处。表针的摆动幅度越大或返回的速度越慢，说明电容的容量越大，反之则说明电容的容量越小．如表针指在中间某处不再变化，说明此电容漏电，如电阻指示值很小或为零，则表明此电容已击穿短路．因万用表使用的电池电压一般很低，所以在测量低耐压的电容时比较准确，而当电容的耐压较高时，打时尽管测量正常，但加上高压时则有可能发生漏电或击穿现象． 三、电解电容的使用注意事项

什么是电容的等效并联电阻

电容的等效并联电阻，指的是在电路中存在电容元件时，其表现出的等效电阻。本文将介绍电容的基本概念及其等效并联电阻的原理和应用。

一、电容的基本概念

电容是一种被用来存储电荷的元件。它由两个导电板和之间的绝缘介质组成。当电压施加在导电板上时，正负电荷分布在两个导电板上，形成电场。电容的单位是法拉（F），一法拉等于1库仑/伏特。

二、电容的等效并联电阻原理

在交流电路中，电容会产生阻抗，即电容的等效并联电阻。电容的阻抗公式为Zc = 1 / (ωC)，其中Zc为电容的阻抗，ω为角频率，C为电容值。

当电容与电阻并联时，电容的等效并联电阻Rc可以用下式计算：

1/Rc = 1/R + 1/Zc

其中R为电阻值，Zc为电容的阻抗。

三、电容的等效并联电阻应用

1. 滤波器设计：在滤波电路中，电容的等效并联电阻可以用来实现频率选择性，达到信号滤波的效果。 2. 降低干扰：电容的等效并联电阻可以通过阻碍高频噪声的传播来降低电路中的干扰。

3. 时间常数设定：在时序电路设计中，通过调整电容的等效并联电阻值，可以控制电路的响应速度和延迟时间。

四、电容的等效并联电阻与电容器类型的关系

不同类型的电容器在电路中的等效并联电阻也不相同。

1. 电解电容器：电解电容器的等效并联电阻比较大，通常在几十至上百欧姆。

2. 陶瓷电容器：陶瓷电容器的等效并联电阻通常较小，一般在几欧姆以下。

3. 薄膜电容器：薄膜电容器的等效并联电阻较小，可以达到几十到几百欧姆。

五、总结

电容的等效并联电阻是电容在电路中的表现形式，可以通过阻抗公式计算。电容的等效并联电阻可应用于滤波器设计、降低干扰和时间常数设定等领域。不同类型的电容器具有不同的等效并联电阻特性。了解电容的等效并联电阻对于电路设计和电子器件选择具有重要意义。

以上就是关于电容的等效并联电阻的相关内容，希望对您有所帮助。

电容在电路中的作用及电容滤波原理

电容器在电子电路中几乎是不可缺少的储能元件，它具有隔断直流、连通交流、阻止低频的特性。广泛应用在耦合、隔直、旁路、滤波、调谐、能量转换和自动控制等电路中。熟悉电容器在不同电路中的名称意义，有助于我们读懂电子电路图。

1、滤波电容：接在直流电源的正、负极之间，以滤除直流电源中不需要的交流成分，使直流电变平滑。

一般采用大容量的电解电容器或钽电容，也可以在电路中同时并接其他类型的小容量电容以滤除高频交流电。

2、去耦电容：幷接在放大电路的电源正、负极之间，防止由于电源内阻形成的正反馈而引起的寄生震荡。

3、耦合电容：接在交流信号处理电路中，用于连接信号源和信号处理电路或者作两放大器的级间连接，用以隔断直流，让交流信号或脉冲信号通过，使前后级放大电路的直流工作点互不影响。

4、旁路电容：接在交、直流信号的电路中，将电容并接在电阻两端或由电路的某点跨接到公共电位上，为交流信号或脉冲信号设置一条通路，避免交流信号成分因通过电阻产生压降衰减。

5、调谐电容：连接在谐振电路的振荡线圈两端，起到选择振荡频率的作用。

6、衬垫电容与谐振电容：主电容串联的辅助性电容，调整它可使振荡信号频率范围变小，幷能显著地提高低频端的振荡频率。

是当地选定衬垫电容的容量，可以将低端频率曲线向上提升，接近于理想频率跟踪曲线。

7、补偿电容：与谐振电路主电容并联的辅助性电容，调整该电容能使振荡信号频率范围扩大。

8、中和电容：并接在三极管放大器的基极与发射极之间，构成负反馈网络，以抑制三极管间电容造成的自激振荡。

9、稳频电容：在振荡电路中起稳定振荡频率的作用。

10、定时电容：在RC时间常数电路中与电阻R串联，共同决定充放电时间长短的电容。

11、加速电容：接在振荡器反馈电路中，使正反馈过程加速，提高振荡信号的幅度。

12、缩短电容：在UHF高频头电路中，为了缩短振荡电感器长度而串接的电容。
