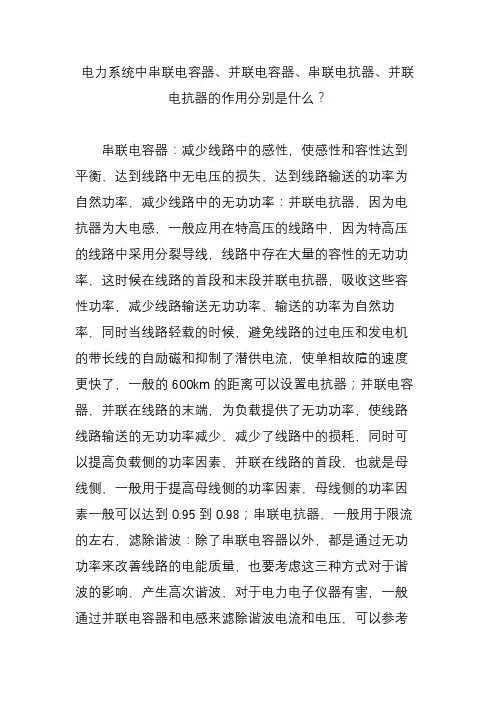

电力系统中串联电容器、并联电容器、串联电抗器、并联电抗器的作用分别是什么？
串联电容器：减少线路中的感性，使感性和容性达到平衡，达到线路中无电压的损失，达到线路输送的功率为自然功率，减少线路中的无功功率：并联电抗器，因为电抗器为大电感，一般应用在特高压的线路中，因为特高压的线路中采用分裂导线，线路中存在大量的容性的无功功率，这时候在线路的首段和末段并联电抗器，吸收这些容性功率，减少线路输送无功功率，输送的功率为自然功率，同时当线路轻载的时候，避免线路的过电压和发电机的带长线的自励磁和抑制了潜供电流，使单相故障的速度更快了，一般的600km的距离可以设置电抗器；并联电容器，并联在线路的末端，为负载提供了无功功率，使线路线路输送的无功功率减少，减少了线路中的损耗，同时可以提高负载侧的功率因素，并联在线路的首段，也就是母线侧，一般用于提高母线侧的功率因素，母线侧的功率因素一般可以达到0.95到0.98；串联电抗器，一般用于限流的左右，滤除谐波：除了串联电容器以外，都是通过无功功率来改善线路的电能质量，也要考虑这三种方式对于谐波的影响，产生高次谐波，对于电力电子仪器有害，一般通过并联电容器和电感来滤除谐波电流和电压，可以参考静止补偿器中的可控硅电抗器
在理性负载两端并联电容器，这是电网最常用的无功补偿办法，也是进步功率因数改善电压质量节能降损的有效措施。为满足电网和用电设备对电压质量的请求，依据无功负荷变化而投切适量的电容量。但是在电容器投运合闸霎时将产生幅值很大，频率很高的合闸涌流。若电容器接入处电网村谐波污染，由于电容器的容性阻抗特性，将对谐波电流起到放大作用。风险的过电流必将对电气设备产生不良影响，严重时常常还会形成设备的损坏。
为防止谐波对补偿安装的影响，则在电容器回路采用串联电抗器的措施，这既不影响电容器的无功补偿作用，又能抑止高次谐波。所以在补偿电容器回路串联电抗器，具有抑止高次谐波，限制合闸涌流的效果。
但是运转理论标明，电容器回路串联电抗器后，在无功补偿安装投运合闸时还可能产生过电压，以及电容器端电压升高和运用寿命缩短等负面影响，现就电容器回路串联电抗器的利和弊做些剖析。
1电容器回路串联电抗器的益处
1.1限制合闸涌流
无功补偿电容器在投运合闸霎时常常会产生冲击性合闸涌流，这是由于初次合闸的电容器处于未充电状态，流入电容器的电流仅受回路阻抗的限制。因该回路接近短路状态，回路阻抗很小，故而会产生很大冲击涌流。
GB50227—95《并联电容器安装设计标准》中合闸涌流的计算式为：
式中：
Ie——电容器组额定电流;
XC——电容器组一相容抗值
Xs——电容器组与电网间电抚值
Sd——合闸点系统的短路容量
Qc——电容器组容量
合闸涌流倍数
，K值时随合闸点短路容量的增大和电容器组容量的减小而增大，普通为3——10倍。
电容器组回路加装串联电抗器后的合闸涌流倍数为：
K值时随母线短路容量的增大，或电抗器感抗占电容器容抗的百分数的增加而大幅度减小，故而串联电抗器后能起到限制合闸涌流的作用。
1.2抑止高次谐波
当补偿电容器接入处电网存在谐波时，电容器对n次谐波的容抗降为XC/n，系统电感对n次谐波的感抗升为nxs。电网存在有n此谐波时，假如nxs=XC/n,则产生n次谐波谐振现象。其n次谐波电流与基波电流迭加后，使流过电容器电流骤增，其过电流将危及电容器的平安。此时，谐波电流在系统阻抗上产生的谐波电压与原电压迭加而产生过电压，此过电压将影响电容器运用寿命。
