蒸汽透平工作原理

蒸汽透平压缩机工作原理“哇塞，你们见过那种超级厉害的机器吗？”有一天，我和小伙伴们在公园里玩耍，累得气喘吁吁的时候，我突然想起了一种很神奇的机器——蒸汽透平压缩机。

蒸汽透平压缩机就像一个大力士，能把好多好多的气体变得更厉害。

它有一些关键的部件呢。

有个像大轮子一样的东西，转起来可快啦，就像一阵旋风。

这个大轮子叫叶轮，它的作用可大啦，能把蒸汽的能量变成动力。

还有一些管子，就像小蛇一样弯弯曲曲的，这些管子是用来输送蒸汽的。

那它是怎么工作的呢？蒸汽就像一群小调皮，从一个地方跑过来，冲进了蒸汽透平压缩机。

然后叶轮就开始转呀转，就像一个快乐的小陀螺。

叶轮一转，就把蒸汽的能量给吸收了，然后再把这些能量变成强大的动力，去推动别的东西。

蒸汽透平压缩机的主要技术可厉害啦。

它就像一个魔法盒子，能把普通的蒸汽变成强大的力量。

它利用蒸汽的压力和温度，让叶轮高速旋转。

这就像放风筝一样，风越大，风筝飞得越高。

蒸汽的压力和温度越高，叶轮转得就越快，产生的动力就越大。

在我们的生活中，蒸汽透平压缩机也有很多用处呢。

比如说，在工厂里，它可以用来压缩空气，让机器能更好地工作。

就像我们跑步的时候需要大口喘气一样，工厂里的机器也需要强大的动力才能运转。

有一次，我去爸爸工作的工厂参观，看到那些巨大的机器在嗡嗡作响，旁边的蒸汽透平压缩机就像一个默默付出的英雄，为工厂的生产贡献着自己的力量。

我心里想，这个机器可真了不起呀！要是没有它，那些机器怎么能工作得这么顺利呢？我觉得蒸汽透平压缩机就像一个超级英雄，虽然它看起来很复杂，但是它的作用可大啦。

它能为我们的生活带来很多好处，让我们的世界变得更美好。

我们应该好好研究它，让它发挥更大的作用。

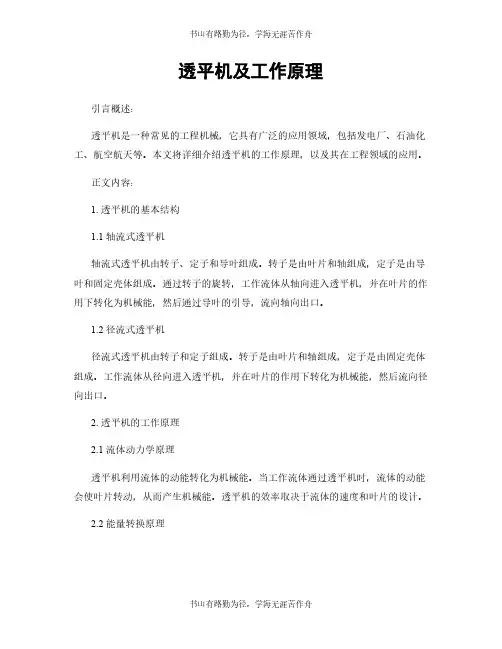

透平机及工作原理引言概述：透平机是一种常见的工程机械，它具有广泛的应用领域，包括发电厂、石油化工、航空航天等。

本文将详细介绍透平机的工作原理，以及其在工程领域的应用。

正文内容：1. 透平机的基本结构1.1 轴流式透平机轴流式透平机由转子、定子和导叶组成。

转子是由叶片和轴组成，定子是由导叶和固定壳体组成。

通过转子的旋转，工作流体从轴向进入透平机，并在叶片的作用下转化为机械能，然后通过导叶的引导，流向轴向出口。

1.2 径流式透平机径流式透平机由转子和定子组成。

转子是由叶片和轴组成，定子是由固定壳体组成。

工作流体从径向进入透平机，并在叶片的作用下转化为机械能，然后流向径向出口。

2. 透平机的工作原理2.1 流体动力学原理透平机利用流体的动能转化为机械能。

当工作流体通过透平机时，流体的动能会使叶片转动，从而产生机械能。

透平机的效率取决于流体的速度和叶片的设计。

2.2 能量转换原理透平机通过能量转换原理将流体的动能转化为机械能。

当流体通过叶片时，叶片会受到流体的冲击力，从而产生转动力矩。

这个转动力矩会驱动轴的旋转，从而将流体的动能转化为机械能。

2.3 热力学原理透平机的工作原理也涉及热力学原理。

在透平机中，流体的温度和压力会发生变化。

通过透平机的工作过程，流体的压力和温度会逐渐降低，从而产生功。

3. 透平机的应用领域3.1 发电厂透平机在发电厂中被广泛应用，用于转化热能为电能。

发电厂中的蒸汽透平机利用蒸汽的压力和温度变化来驱动发电机，产生电能。

3.2 石油化工透平机在石油化工过程中用于压缩气体和液体。

透平机可以将气体或液体的压力提高，以满足石油化工过程中的需求。

3.3 航空航天透平机在航空航天领域中被用于飞机和火箭的动力系统。

透平机通过将空气或燃料的动能转化为机械能，提供动力支持。

总结：综上所述，透平机是一种常见的工程机械，具有广泛的应用领域。

本文详细介绍了透平机的工作原理，包括基本结构、工作原理以及在发电厂、石油化工和航空航天领域的应用。

蒸汽透平（或称汽轮机）是用蒸汽做功的旋转式原动机，它将蒸汽的热能转变成透平转子旋转的机械能，这一转变过程需要经过两次能量转换，即蒸汽通过透平喷嘴（静叶片）时，将蒸汽的热能转换成蒸汽高速流动的动能，然后高速气流通过工作叶片时，将蒸汽的动能转换成透平转子旋转的机械能。

蒸汽透平按工作原理分为两类：冲动式和反动式，冲动式透平的蒸汽热能转变成动能的过程，仅在喷嘴中进行，而工作叶片只是把蒸汽的动能转换成机械能，即蒸汽在喷嘴中膨胀，速度增大，温度压力降低，而在叶片中仅将其动能部分转变为机械能（汽体流速降低），而由于叶片沿流动方向的间槽道截面不变，因而蒸汽不再膨胀，压力也不再降低；而在反动式透平中，蒸汽在静叶片中膨胀，压力温度均下降，流速增大，然后进入动叶片（工作叶片），由于动叶片沿流动方向的间槽道截面形状与静叶片间槽道截面变化相同，所以蒸汽在动叶片中继续膨胀，压力也要降低，由于汽流沿着动叶片内弧流动时方向是改变的，因此，叶片既受到冲击力的作用，同时又受到蒸汽在动叶片中膨胀，高速喷离动叶片产生反动力的作用，冲动力和反动力的合力就是动叶片所承受的力，，这就是说，在反动式透平中，蒸汽热能转变成动能的过程，不仅在静叶片中进行，也在动叶片中进行。

按热力过程分，透平可分为背压式、凝汽式和抽汽凝汽式三类：背压式透平——在透平中工作后的蒸汽，在较高压力（大于0.1MPa）下排出，供作它用；KT2501、KT1503等属于凝汽式透平――蒸汽在透平中作功后全部排入凝汽器中冷凝；KT1501B属于抽汽凝汽式透平――将在透平高压缸作过功的蒸汽抽出一部分供作它用，而另一部分蒸汽在透平低压缸继续作功后全部排入凝汽器中冷凝。

只有一个叶轮的蒸汽透平称为单级透平，这种透平功率小、转速高、效率低，一般用于驱动小型油泵或水泵；为了提高能量转换的效率，透平往往不是仅有一只叶轮，而是让蒸汽依次通过几个叶轮（一个叶轮为一级），逐级降低其压力、温度，蒸汽每经过一次热能——动能——机械能的转换，称为工作的一个级，级与级之间用隔板隔开，第一级出来的蒸汽进入第二级，第一级的喷嘴装在汽缸的隔板上，蒸汽经过第二级喷嘴，再次降压、降温、升速，然后去推动第二个叶轮，依次类推，这种透平称为多级透平，多级透平的喷嘴和动叶片是相间排列的，大功率透平将几级叶轮装在一个汽缸内，根据蒸汽工作压力分为高、中、低压缸，有时一个缸还可分成几段，每段都有几个叶轮。

蒸汽透平百科名片蒸汽透平是指一种将蒸汽的热能直接转换成转动的机械能的原动机。

蒸汽透平驱动给水泵工作系统供热系统的锅炉在正常运行中，必须对其给水进行除氧除氧用汽均取自汽轮机排汽或蒸汽平衡管网，这样会使大量高压蒸汽通过节流装置转化为低压蒸气，造成了极大浪费，降低了综合热效率“根据热功联产节能技术的原理，利用小功率单级背压式汽轮机取代给水泵用的电机，减少炼厂用电，降低综合能耗”。

目录原理应用效果原理公司供热锅炉1#!2#除氧器一直使用0145MPa蒸汽降压后对除盐水进行加热和除氧，消耗蒸汽约11tPh“0145MPa蒸汽主要来自催化气压机背压蒸汽管网“压力0145MPa!温度210e的过热蒸汽降为0105MPa!150e，再送到除氧器内将来自水处理工段的除盐水加热除氧后混合凝结成104e的除氧水，蒸汽消耗量仅比原来多017tPh，但却用了0145MPa蒸汽的热能“此能量转换在低压蒸汽透平内完成。

蒸汽透平驱动给水泵的应用供热系统3台锅炉采用3台DG85中压给水泵和2台低压给水泵，DG85给水泵的流量为85m3Ph，扬程598m，运行2台，备用1台“1997年锅炉新增1台10#给水泵，流量为150m3Ph，扬程598m，配套电机功率440kW“正常情况下，运行10#给水泵，3台泵为备用“在开停工时，可运行1台85m3Ph给水泵“为了满足锅炉除氧水的要求，蒸汽驱动给水泵的设计流量为200m3Ph，扬程为600m，给水泵材料1Cr13Ni 不锈钢，可克服给水泵的汽蚀现象；该泵采用机械密封，克服填料密封经常泄漏现象，确保其长周期运行“低压蒸汽透平选用杭州汽轮动力集团产B72L系列B0.5-5.5P1.5单级背压式汽轮机“额定功率500kW，转速3000rPmin，调速范围2400~3180rPmin，进汽压力0155MPa(绝)，排汽压力0115MPa，进汽温度180~200e，排汽温度160e，汽耗28177kgP(kW#h)。

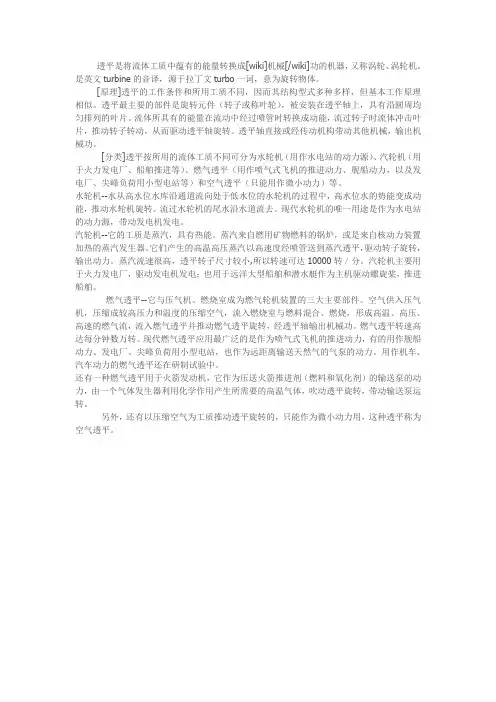

透平是将流体工质中蕴有的能量转换成[wiki]机械[/wiki]功的机器，又称涡轮、涡轮机。

是英文turbine的音译，源于拉丁文turbo一词，意为旋转物体。

[原理]透平的工作条件和所用工质不同，因而其结构型式多种多样，但基本工作原理相似。

透平最主要的部件是旋转元件（转子或称叶轮），被安装在透平轴上，具有沿圆周均匀排列的叶片。

流体所具有的能量在流动中经过喷管时转换成动能，流过转子时流体冲击叶片，推动转子转动，从而驱动透平轴旋转。

透平轴直接或经传动机构带动其他机械，输出机械功。

[分类]透平按所用的流体工质不同可分为水轮机（用作水电站的动力源）、汽轮机（用于火力发电厂、船舶推进等）、燃气透平（用作喷气式飞机的推进动力、舰船动力，以及发电厂、尖峰负荷用小型电站等）和空气透平（只能用作微小动力）等。

水轮机--水从高水位水库沿通道流向处于低水位的水轮机的过程中，高水位水的势能变成动能，推动水轮机旋转。

流过水轮机的尾水沿水道流去。

现代水轮机的唯一用途是作为水电站的动力源，带动发电机发电。

汽轮机--它的工质是蒸汽，具有热能。

蒸汽来自燃用矿物燃料的锅炉，或是来自核动力装置加热的蒸汽发生器。

它们产生的高温高压蒸汽以高速度经喷管送到蒸汽透平，驱动转子旋转，输出动力。

蒸汽流速很高，透平转子尺寸较小,所以转速可达10000转／分。

汽轮机主要用于火力发电厂，驱动发电机发电；也用于远洋大型船舶和潜水艇作为主机驱动螺旋桨，推进船舶。

燃气透平--它与压气机、燃烧室成为燃气轮机装置的三大主要部件。

空气供入压气机，压缩成较高压力和温度的压缩空气，流入燃烧室与燃料混合、燃烧，形成高温、高压、高速的燃气流，流入燃气透平并推动燃气透平旋转，经透平轴输出机械功。

燃气透平转速高达每分钟数万转。

现代燃气透平应用最广泛的是作为喷气式飞机的推进动力，有的用作舰船动力、发电厂、尖峰负荷用小型电站，也作为远距离输送天然气的气泵的动力。

用作机车、汽车动力的燃气透平还在研制试验中。

1、蒸汽透平工作原理：1.1蒸汽透平（或称汽轮机）是用蒸汽做功的旋转式原动机，它将蒸汽的热能转变成透平转子旋转的机械能，这一转变过程需要经过两次能量转换，即蒸汽通过透平喷嘴（静叶片）时，将蒸汽的热能转换成蒸汽高速流动的动能，然后高速气流通过工作叶片时，将蒸汽的动能转换成透平转子旋转的机械能。

蒸汽透平按工作原理分为两类：冲动式和反动式，冲动式透平的蒸汽热能转变成动能的过程，仅在喷嘴中进行，而工作叶片只是把蒸汽的动能转换成机械能，即蒸汽在喷嘴中膨胀，速度增大，温度压力降低，而在叶片中仅将其动能部分转变为机械能（汽体流速降低），而由于叶片沿流动方向的间槽道截面不变，因而蒸汽不再膨胀，压力也不再降低；而在反动式透平中，蒸汽在静叶片中膨胀，压力温度均下降，流速增大，然后进入动叶片（工作叶片），由于动叶片沿流动方向的间槽道截面形状与静叶片间槽道截面变化相同，所以蒸汽在动叶片中继续膨胀，压力也要降低，由于汽流沿着动叶片内弧流动时方向是改变的，因此，叶片既受到冲击力的作用，同时又受到蒸汽在动叶片中膨胀，高速喷离动叶片产生反动力的作用，冲动力和反动力的合力就是动叶片所承受的力，，这就是说，在反动式透平中，蒸汽热能转变成动能的过程，不仅在静叶片中进行，也在动叶片中进行。

按热力过程分，透平可分为背压式、凝汽式和抽汽凝汽式三类：背压式透平——在透平中工作后的蒸汽，在较高压力（大于0.1MPa）下排出，供作它用；KT2501、KT1503等属于凝汽式透平――蒸汽在透平中作功后全部排入凝汽器中冷凝；KT1501B属于抽汽凝汽式透平――将在透平高压缸作过功的蒸汽抽出一部分供作它用，而另一部分蒸汽在透平低压缸继续作功后全部排入凝汽器中冷凝。

只有一个叶轮的蒸汽透平称为单级透平，这种透平功率小、转速高、效率低，一般用于驱动小型油泵或水泵；为了提高能量转换的效率，透平往往不是仅有一只叶轮，而是让蒸汽依次通过几个叶轮（一个叶轮为一级），逐级降低其压力、温度，蒸汽每经过一次热能——动能——机械能的转换，称为工作的一个级，级与级之间用隔板隔开，第一级出来的蒸汽进入第二级，第一级的喷嘴装在汽缸的隔板上，蒸汽经过第二级喷嘴，再次降压、降温、升速，然后去推动第二个叶轮，依次类推，这种透平称为多级透平，多级透平的喷嘴和动叶片是相间排列的，大功率透平将几级叶轮装在一个汽缸内，根据蒸汽工作压力分为高、中、低压缸，有时一个缸还可分成几段，每段都有几个叶轮。

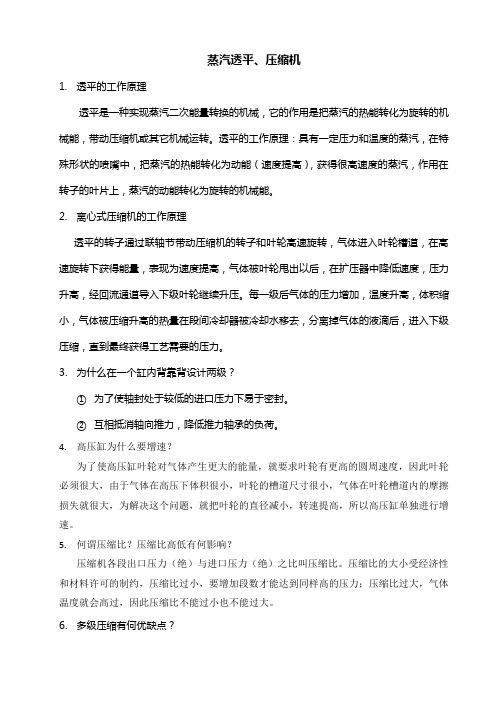

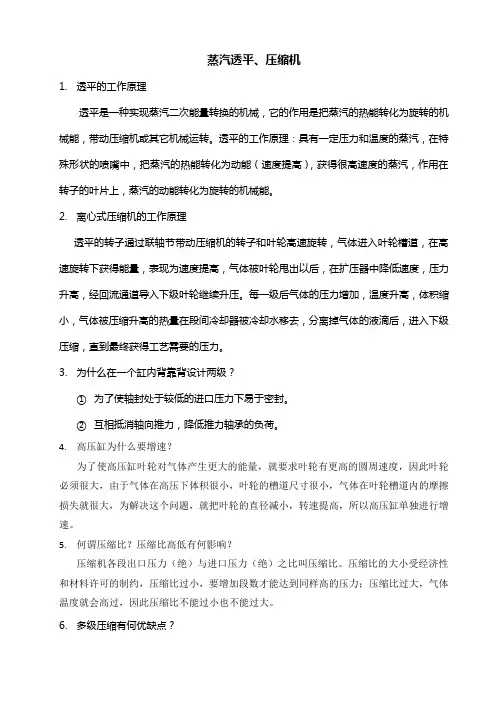

蒸汽透平、压缩机1.透平的工作原理透平是一种实现蒸汽二次能量转换的机械，它的作用是把蒸汽的热能转化为旋转的机械能，带动压缩机或其它机械运转。

透平的工作原理：具有一定压力和温度的蒸汽，在特殊形状的喷嘴中，把蒸汽的热能转化为动能（速度提高），获得很高速度的蒸汽，作用在转子的叶片上，蒸汽的动能转化为旋转的机械能。

2.离心式压缩机的工作原理透平的转子通过联轴节带动压缩机的转子和叶轮高速旋转，气体进入叶轮槽道，在高速旋转下获得能量，表现为速度提高，气体被叶轮甩出以后，在扩压器中降低速度，压力升高，经回流通道导入下级叶轮继续升压。

每一级后气体的压力增加，温度升高，体积缩小，气体被压缩升高的热量在段间冷却器被冷却水移去，分离掉气体的液滴后，进入下级压缩，直到最终获得工艺需要的压力。

3.为什么在一个缸内背靠背设计两级？①为了使轴封处于较低的进口压力下易于密封。

②互相抵消轴向推力，降低推力轴承的负荷。

4.高压缸为什么要增速？为了使高压缸叶轮对气体产生更大的能量，就要求叶轮有更高的圆周速度，因此叶轮必须很大，由于气体在高压下体积很小，叶轮的槽道尺寸很小，气体在叶轮槽道内的摩擦损失就很大，为解决这个问题，就把叶轮的直径减小，转速提高，所以高压缸单独进行增速。

5.何谓压缩比？压缩比高低有何影响？压缩机各段出口压力（绝）与进口压力（绝）之比叫压缩比。

压缩比的大小受经济性和材料许可的制约，压缩比过小，要增加段数才能达到同样高的压力；压缩比过大，气体温度就会高过，因此压缩比不能过小也不能过大。

6.多级压缩有何优缺点？如果要得到一个较高的压力，一般都是采用多级压缩。

由于下列原因，每一段的压缩比不能太高：① 排气温度与压缩比的（K-1）/K 次方成正比。

K K P P T T 11212)(-=。

压缩比愈大，排气温度愈高。

高温下润滑油会分解、氧化、结碳，从而使运转部件损坏，甚至在有氧存在的情况下引起燃烧爆炸。

② 受冷却条件限制，压缩比升高而产生的大量热量不能及时移走，使多级压缩向绝热压缩靠近，动力消耗增加。

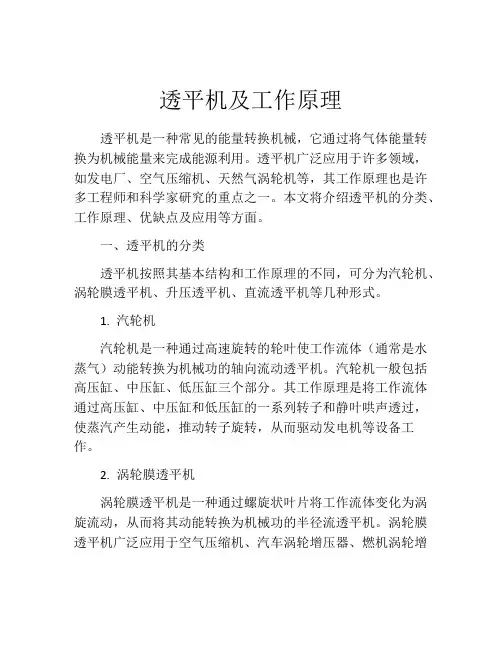

透平机及工作原理透平机是一种常见的能量转换机械，它通过将气体能量转换为机械能量来完成能源利用。

透平机广泛应用于许多领域，如发电厂、空气压缩机、天然气涡轮机等，其工作原理也是许多工程师和科学家研究的重点之一。

本文将介绍透平机的分类、工作原理、优缺点及应用等方面。

一、透平机的分类透平机按照其基本结构和工作原理的不同，可分为汽轮机、涡轮膜透平机、升压透平机、直流透平机等几种形式。

1. 汽轮机汽轮机是一种通过高速旋转的轮叶使工作流体（通常是水蒸气）动能转换为机械功的轴向流动透平机。

汽轮机一般包括高压缸、中压缸、低压缸三个部分。

其工作原理是将工作流体通过高压缸、中压缸和低压缸的一系列转子和静叶哄声透过，使蒸汽产生动能，推动转子旋转，从而驱动发电机等设备工作。

2. 涡轮膜透平机涡轮膜透平机是一种通过螺旋状叶片将工作流体变化为涡旋流动，从而将其动能转换为机械功的半径流透平机。

涡轮膜透平机广泛应用于空气压缩机、汽车涡轮增压器、燃机涡轮增压器等领域。

其优点是工作流体处于高速旋转，有利于提高能量转换效率。

3. 升压透平机升压透平机是一种将气体能量转换为压力能量的机械设备。

它一般由一组转子和静叶片组成，在流体通过透平机时将气体的动能转换成压力势能。

升压透平机一般应用于气压调节系统、冷冻系统等。

4. 直流透平机直流透平机是一种通过强制流体在气孔中产生旋涡和湍流形式，将其动能转换成压力能和机械能的旋涡透平机。

它具有结构简单、转速高等优点，并广泛应用于食品烘干设备、生物制药设备等。

二、透平机的工作原理透平机的工作原理基于Bernoulli原理和牛顿第二定律，将物质的能量从一个形式转换为另一种形式。

在透平机中，工作流体（如空气、水蒸气或燃气）通过转子和静叶片，从而产生动量，使转子加速旋转。

当工作流体穿过透平机时，其动能将转变为旋转轴的机械功。

转子上的叶片被空气流压力推动，从而使转子开始旋转。

转子旋转后继续将工作流体带到另一个叶片，并消耗其动能，最终将其转化为机械动力输出。

蒸汽透平（或称汽轮机）是用蒸汽做功的旋转式原动机，它将蒸汽的热能转变成透平转子旋转的机械能，这一转变过程需要经过两次能量转换，即蒸汽通过透平喷嘴（静叶片）时，将蒸汽的热能转换成蒸汽高速流动的动能，然后高速气流通过工作叶片时，将蒸汽的动能转换成透平转子旋转的机械能。

蒸汽透平按工作原理分为两类：冲动式和反动式，冲动式透平的蒸汽热能转变成动能的过程，仅在喷嘴中进行，而工作叶片只是把蒸汽的动能转换成机械能，即蒸汽在喷嘴中膨胀，速度增大，温度压力降低，而在叶片中仅将其动能部分转变为机械能（汽体流速降低），而由于叶片沿流动方向的间槽道截面不变，因而蒸汽不再膨胀，压力也不再降低；而在反动式透平中，蒸汽在静叶片中膨胀，压力温度均下降，流速增大，然后进入动叶片（工作叶片），由于动叶片沿流动方向的间槽道截面形状与静叶片间槽道截面变化相同，所以蒸汽在动叶片中继续膨胀，压力也要降低，由于汽流沿着动叶片内弧流动时方向是改变的，因此，叶片既受到冲击力的作用，同时又受到蒸汽在动叶片中膨胀，高速喷离动叶片产生反动力的作用，冲动力和反动力的合力就是动叶片所承受的力，，这就是说，在反动式透平中，蒸汽热能转变成动能的过程，不仅在静叶片中进行，也在动叶片中进行。

按热力过程分，透平可分为背压式、凝汽式和抽汽凝汽式三类：背压式透平——在透平中工作后的蒸汽，在较高压力（大于0.1MPa）下排出，供作它用；KT2501、KT1503等属于凝汽式透平――蒸汽在透平中作功后全部排入凝汽器中冷凝；KT1501B属于抽汽凝汽式透平――将在透平高压缸作过功的蒸汽抽出一部分供作它用，而另一部分蒸汽在透平低压缸继续作功后全部排入凝汽器中冷凝。

只有一个叶轮的蒸汽透平称为单级透平，这种透平功率小、转速高、效率低，一般用于驱动小型油泵或水泵；为了提高能量转换的效率，透平往往不是仅有一只叶轮，而是让蒸汽依次通过几个叶轮（一个叶轮为一级），逐级降低其压力、温度，蒸汽每经过一次热能——动能——机械能的转换，称为工作的一个级，级与级之间用隔板隔开，第一级出来的蒸汽进入第二级，第一级的喷嘴装在汽缸的隔板上，蒸汽经过第二级喷嘴，再次降压、降温、升速，然后去推动第二个叶轮，依次类推，这种透平称为多级透平，多级透平的喷嘴和动叶片是相间排列的，大功率透平将几级叶轮装在一个汽缸内，根据蒸汽工作压力分为高、中、低压缸，有时一个缸还可分成几段，每段都有几个叶轮。

透平机及工作原理透平机是一种常见的能量转换装置，广泛应用于工业、航空、能源等领域。

本文将详细介绍透平机的工作原理、结构组成和应用领域。

一、工作原理透平机是通过流体的动力将机械能转化为电能或者其他形式的能量。

其工作原理基于流体动力学和热力学原理。

透平机的工作过程可以分为压缩、燃烧、膨胀和排气四个阶段。

首先，流体（如空气或者气体）被压缩到高压状态，然后在燃烧室中与燃料混合并燃烧，产生高温高压的气体。

接下来，气体通过透平机的透平叶片，气体的压力和温度下降，同时使叶片转动，将气体的动能转化为机械能。

最后，气体被排出系统，完成一个工作循环。

透平机的工作原理可以用热力学循环来描述，常见的有布雷顿循环和卡诺循环。

布雷顿循环是透平机最常用的循环，其基本原理是利用燃料的燃烧产生高温高压气体，驱动透平叶片旋转，然后通过冷却和排气使气体回到低温低压状态，完成一个工作循环。

二、结构组成透平机的主要组成部份包括压气机、燃烧室、透平和排气系统。

1. 压气机：压气机负责将流体压缩到高压状态，通常由多级叶轮组成。

每级叶轮都有一系列的叶片，通过旋转将流体压缩，并将其送入燃烧室。

2. 燃烧室：燃烧室是透平机中的关键部份，用于将燃料与压缩空气混合并燃烧，产生高温高压气体。

燃烧室通常由燃烧器、燃料喷嘴和点火系统组成。

3. 透平：透平是透平机的核心部件，负责将高温高压气体的动能转化为机械能。

透平通常由一系列的透平叶片组成，当气体通过透平叶片时，叶片受到气体的冲击力而转动。

4. 排气系统：排气系统用于将透平工作后的低压气体排出系统。

排气系统通常包括排气管道和排气阀。

三、应用领域透平机广泛应用于各个领域，包括以下几个方面：1. 能源领域：透平机在发电厂中被广泛应用，用于驱动发机电产生电能。

透平机可以使用不同的能源，如燃气、蒸汽和水力等。

2. 航空领域：透平机是喷气发动机的核心部件，用于提供推力以推动飞机。

透平机在航空领域的应用使得飞机具有更高的速度和更大的载荷能力。

透平原理透平[turbine] 将流体介质中蕴有的能量转换成机械功的机器。

又称涡轮、涡轮机。

透平是英文turbine的音译，源于拉丁文turbo一词，意为旋转物体。

透平的工作条件和所用介质不同，因而其结构型式多种多样，但基本工作原理相似。

透平最主要的部件是旋转元件（转子或称叶轮），被安装在透平轴上，具有沿圆周均匀排列的叶片。

流体所具有的能量在流动中经过喷管时转换成动能，流过转子时流体冲击叶片，推动转子转动，从而驱动透平轴旋转。

透平轴直接或经传动机构带动其他机械，输出机械功。

透平按所用的流体介质不同可分为水轮机（用作水电站的动力源）、汽轮机（用于火力发电厂、船舶推进等）、燃气透平（用作喷气式飞机的推进动力、舰船动力，以及发电厂、尖峰负荷用小型电站等）和空气透平（只能用作微小动力）等。

编辑本段简介水轮机--水从高水位水库沿通道流向处于低水位的水轮机的过程中，高水位水的势能变成动能，推动水轮机旋转。

流过水轮机的尾水沿水道流去。

现代水轮机的唯一用途是作为水电站的动力源，带动发电机发电。

汽轮机--它的介质是蒸汽，具有热能。

蒸汽来自燃用矿物燃料的锅炉，或是来自核动力装置加热的蒸汽发生器。

它们产生的高温高压蒸汽以高速度经喷管送到蒸汽透平，驱动转子旋转，输出动力。

蒸汽流速很高，透平转子尺寸较小,所以转速可达10000转／分。

汽轮机主要用于火力发电厂，驱动发电机发电；也用于远洋大型船舶和潜水艇作为主机驱动螺旋桨，推进船舶。

燃气透平--它与压气机、燃烧室成为燃气轮机装置的三大主要部件。

空气供入压气机，压缩成较高压力和温度的压缩空气，流入燃烧室与燃料混合、燃烧，形成高温、高压、高速的燃气流，流入燃气透平并推动燃气透平旋转，经透平轴输出机械功。

燃气透平转速高达每分钟数万转。

现代燃气透平应用最广泛的是作为喷气式飞机的推进动力，有的用作舰船动力、发电厂、尖峰负荷用小型电站，也作为远距离输送天然气的气泵的动力。

用作机车、汽车动力的燃气透平还在研制试验中。

蒸汽透平操作指南概述本操作指南中描述的应用于尿素装置的SAC1-8型透平，通过联轴器和轴承箱驱动两段离心式压缩机2MCL 606 和2BCL 306/A。

上述设备安装于同一基面。

透平的正常工作需要的动力蒸汽压力为43巴。

设备的布置图将在后页的简图中给出。

透平的操作条件将会在本部份的后页中给出。

该操作指南包括制造特色、控制、安全和设备监控，设备的操作维护，润滑油系统、安装、维护工具。

透平的辅助设备和选用的仪表相关资料另外提供。

设备的安装组装指南将在第2部分中第一节中设备基础安装注意事项中提供。

压缩系统安装简图主要尺寸和重量主要尺寸见下图压缩系统安装简图透平型号:SAC1-8 编号：190.057蒸汽透平隔热隔热是在透平的表面部分区域采用棉被包裹避免于环境直接接触。

这些棉被需采用不锈钢铁丝系牢。

隔热方案整个透平除表冷器部分外都需要做隔热处理，控制阀和紧急事故停车阀的保温固定在基础上，蒸汽管线采用铝包裹石棉保温。

特别注意，隔热棉应该紧密贴附于设备表面，避免形成空气夹层。

设备的边缘和配管需要根据外部轮廓进行相应的变化。

仪表探头必须露出隔热层。

当仪表密集时，应该在块状隔热层上提供仪表探头孔。

对于Ⅲ系列透平（SC, SANC, SAC, SNC, SANC, SGC, SGDF)仪表的接线端应采用毛料或类似编制物缠绕保温。

隔热层应该在确认法兰无泄漏后安装。

棉被的选择a) 对于蒸汽温度低于450℃的区域，应采用60mm厚的隔热棉被。

b) 对于蒸汽温度高于450℃的区域，应采用90mm厚的隔热棉被。

SAC透平概述设计：透平缸体和导叶蒸汽从轴向进入透平，通过速关阀，进入到进气室。

进气室是一个与上缸体连接的短管，高调阀安装在该腔室中。

透平的缸体分为注汽段和乏汽段。

背压式透平与全凝式透平结构相似都具有注气段。

根据新蒸汽品质不同，注气段的缸体厚度不同。

注气段的尺寸正好与乏汽段的连接尺寸吻合。

SAC透平乏汽段通过螺栓与注气段连接。

蒸汽透平原理结构及操作指南蒸汽透平操作指南概述本操作指南中描述的应用于尿素装置的SAC1-8型透平～通过联轴器和轴承箱驱动两段离心式压缩机2MCL 606 和2BCL 306/A。

上述设备安装于同一基面。

透平的正常工作需要的动力蒸汽压力为43巴。

设备的布置图将在后页的简图中给出。

透平的操作条件将会在本部份的后页中给出。

该操作指南包括制造特色、控制、安全和设备监控～设备的操作维护～润滑油系统、安装、维护工具。

透平的辅助设备和选用的仪表相关资料另外提供。

设备的安装组装指南将在第2部分中第一节中设备基础安装注意事项中提供。

压缩系统安装简图主要尺寸和重量主要尺寸见下图重量名称Kg N透平SAC1-8 18000 176580透平转子 1800 17658 压缩机2MCL606 55000 539550 2MCL606转子 2500 24525 压缩机2BCL 306A 8500 83385 2BCL 306A转子 140 1373.4压缩系统安装简图透平型号:SAC1-8编号:190.057透平运行数据,设计值,额定功率,A.P.I, KW 10611 最大连续转速 RPM 7133 新蒸汽压力正常 Bar a 43.0最高 Bar a 45.0最低 Bar a 41.0新蒸汽温度正常 ? 387最高 ? 394最低 ? 380 抽气压力正常 Bar a 25.0 注气压力正常 Bar a 4.1 乏汽压力正常 Bar a 0.2透平蒸汽消耗表 SOL 19436/4蒸汽透平隔热隔热是在透平的表面部分区域采用棉被包裹避免于环境直接接触。

这些棉被需采用不锈钢铁丝系牢。

隔热方案整个透平除表冷器部分外都需要做隔热处理，控制阀和紧急事故停车阀的保温固定在基础上，蒸汽管线采用铝包裹石棉保温。

特别注意，隔热棉应该紧密贴附于设备表面，避免形成空气夹层。

设备的边缘和配管需要根据外部轮廓进行相应的变化。

仪表探头必须露出隔热层。

蒸汽透平工作原理
蒸汽透平的工作原理是基于热力学的循环过程。

以下是蒸汽透平的基本工作原理：
1. 蒸汽进入透平：在透平内部，高温高压的蒸汽进入透平装置。

2. 蒸汽膨胀：蒸汽在透平内部通过叶片机构被加速，并在高速旋转的转子上膨胀。

这种膨胀过程将蒸汽的热能转化为机械能。

3. 能量通过转移：透平转子的运动将机械能传递给驱动机械装置，比如发电机或压缩机。

4. 蒸汽冷却：在蒸汽膨胀的同时，也会发生冷却，将部分热能释放到外部环境中。

5. 蒸汽排出：蒸汽透平膨胀后的低温低压蒸汽被排出透平装置，可以进行冷凝和重新加热再循环。

通过不断循环的这个过程，蒸汽透平能够将热能转化为机械能，用于驱动各种机械设备。
