1.单根A型V带，其基准长度Ld=2000mm，传递功率P≈1.0kW，主动轮转速1n=1440r/min，主动轮直径1D=100mm，从动轮转速2n=720r/min，轮缘沟槽的角度ψ=38°，刚打滑时紧边拉力是松边拉力的5倍。试求:
(1) 传动中心距；
(2) 带和带轮接触面的摩擦系数f ；
(3) 紧边拉力F1和有效拉力F 。
2.图示为电动绳索牵引机的传动系统简图。试设计电动机与齿轮传动之间的V带传动。已知：电动机功率P=5.5kW，带传动的传动比i=3，电动机转速1n=1440r/min，一班制工作，载荷平稳。
题2图
1．已知一套筒滚子链传动，链条节距p=19.05mm，主动链轮齿数z1=15，链轮转速1n=500r/min，从动链轮齿数z2=25，中心距a=650mm，试求：
(1) 链速v(即链的平均速度)；链速的波动值vmax和vmin；链速波动的百分比。
2．已知主动链轮转速1n=850r/min，齿数z1=21，从动链轮齿数z2=99，中心距a=900mm，滚子链极限拉伸载荷为55.6kN，工作情况系数KA=1，试求链条所能传递的功率。（选作）
1——已知液压泵的额定压力MPa21sp，额定流量min/L200sq，总效率9.0，机械效率93.0m。
试求： 1）驱动泵所需的额定功率P； 2）泵的泄漏量q。
2 双作用叶片泵输出压力p=6.3MPa，转速n=1420r/min时输出流量为51L/min，实际输入功率Pr=7KW；当泵空载运行时输出流量为q0=58L/min，转速n0=1450r/min。试求泵的排量、容积效率及总效率。
3 若液压泵的额定压力ps=32MPa，额定流量qs=63L/min，额定转速ns=980r/min，容积效率ηV=0.95，总效率η=0.85。求液压泵的理论流量和驱动电机所需的功率。
4 某减速机要求液压马达的实际输出转矩T=52.5N·m，转速n=30r/min，马达回油腔压力为零。设液压马达的排量Vm=12.5cm3/r，液压马达的容积效率ηMV=0.9，机械效率ηMm=0.9，求所需要的流量和压力各为多少。
《机械基础》轴承复习题
多项选择题：
1．决定轴结构的主要因素是（ ）。
A．轴上载荷的性质、大小、方向及分布情况
B．轴的材料和热处理方法
C．轴与轴上零件、轴承和机架等相关零件的结合关系
D．轴的加工工艺和装配工艺
2．对于轴的结构应满足的基本要求是（ ）。
A．轴的受力合理，有利于提高轴的强度和刚度
B．轴相对于机架和轴上零件相对于轴的定位可靠
C．尽量增加应力集中
D．轴便于加工制造，轴上零件便于装拆和调整
3．对于轴的基本要求是（ ）。
A．必须能够承受冲击载荷和振动载荷
B．具有足够的强度和刚度
C．必须能够高速旋转并旋转平稳
D．具有合理的结构和工艺性
4．轴的材料应满足的基本要求是（ ）。
A．对于应力集中敏感性要低
B．具有足够的强度和刚度
C．具有较低的耐磨性和耐腐蚀性
D．具有良好的加工工艺性能
5．提高轴的疲劳强度的主要措施是（ ）。
A．减缓应力集中 B．提高表面加工质量
C．选用硬度较大的碳素钢 D．提高表面的强度
6．下列结构属于加工工艺的是（ ）。
A．砂轮越程槽 B．螺纹退刀槽 C．倒角 D．中心孔
7．关于轴结构的装配工艺性要求说法正确的是（ ）。
A．零件各部位装配时，不能互相干涉
B．同一轴上的倒角尺寸应尽量统一
C．轴的结构应便于轴上零件的装配
D．轴上不同轴段的键槽应布置在轴的同一母线上
8．关于轴结构的加工工艺性要求说法正确的是（ ）。
A．同一轴上的环形切槽宽度应尽量统一
B．同一轴上的倒角尺寸应尽量统一
C．同一轴上不同轴段的花键尺寸必须不相等
D．轴上不同轴段的键槽应布置在轴的同一母线上 9．降低轴表面粗糙度的主要目的是（ ）。
A．有利于减小应力集中 B．提高工作效率

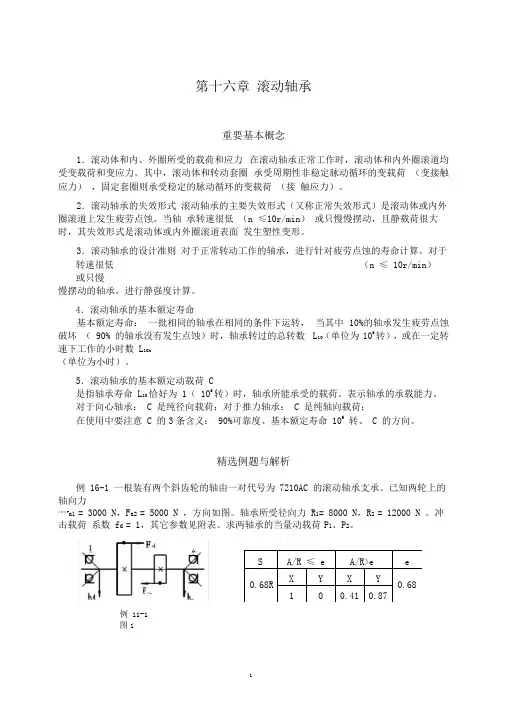

1 第十六章 滚动轴承
重要基本概念
1．滚动体和内、外圈所受的载荷和应力 在滚动轴承正常工作时，滚动体和内外圈滚道均受变载荷和变应力。其中，滚动体和转动套圈 承受周期性非稳定脉动循环的变载荷 （变接触应力） ，固定套圈则承受稳定的脉动循环的变载荷 （接 触应力）。
2．滚动轴承的失效形式 滚动轴承的主要失效形式（又称正常失效形式）是滚动体或内外圈滚道上发生疲劳点蚀。当轴 承转速很低 （n ≤10r/min） 或只慢慢摆动，且静载荷很大时，其失效形式是滚动体或内外圈滚道表面 发生塑性变形。
3．滚动轴承的设计准则 对于正常转动工作的轴承，进行针对疲劳点蚀的寿命计算。对于转速很低 （n ≤ 10r/min）
或只慢
慢摆动的轴承，进行静强度计算。
4．滚动轴承的基本额定寿命
基本额定寿命： 一批相同的轴承在相同的条件下运转， 当其中 10%的轴承发生疲劳点蚀破坏 （ 90% 的轴承没有发生点蚀）时，轴承转过的总转数 L10（单位为 106转），或在一定转速下工作的小时数 L10h
（单位为小时）。
5．滚动轴承的基本额定动载荷 C
是指轴承寿命 L10恰好为 1（ 106转）时，轴承所能承受的载荷。表示轴承的承载能力。
对于向心轴承： C 是纯径向载荷；对于推力轴承： C 是纯轴向载荷；
在使用中要注意 C 的3条含义： 90%可靠度、基本额定寿命 106 转、 C 的方向。
精选例题与解析
例 16-1 一根装有两个斜齿轮的轴由一对代号为 7210AC 的滚动轴承支承。已知两轮上的轴向力
分别为 Fa1 = 3000 N，Fa2 = 5000 N ，方向如图。轴承所受径向力 R1= 8000 N，R2 = 12000 N 。冲击载荷 系数 fd = 1，其它参数见附表。求两轴承的当量动载荷 P1、P2。
例 11-1
图1 S A/R ≤ e A/R>e e
0.68R X Y X Y 0.68
！

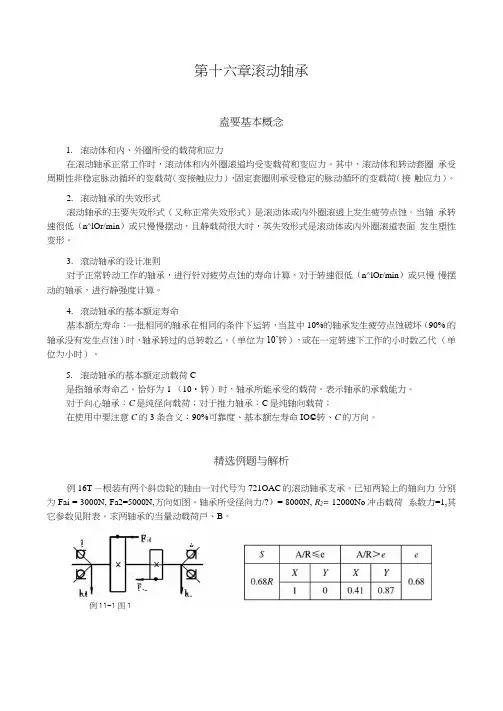

第十六章 滚动轴承
重要基本概念
1．滚动体和内、外圈所受的载荷和应力
在滚动轴承正常工作时，滚动体和内外圈滚道均受变载荷和变应力。其中，滚动体和转动套圈承受周期性非稳定脉动循环的变载荷（变接触应力），固定套圈则承受稳定的脉动循环的变载荷（接触应力）。
2．滚动轴承的失效形式
滚动轴承的主要失效形式（又称正常失效形式）是滚动体或内外圈滚道上发生疲劳点蚀。当轴承转速很低(n≤10r/min)或只慢慢摆动，且静载荷很大时，其失效形式是滚动体或内外圈滚道表面发生塑性变形。
3．滚动轴承的设计准则
对于正常转动工作的轴承，进行针对疲劳点蚀的寿命计算。对于转速很低(n≤10r/min)或只慢慢摆动的轴承，进行静强度计算。
…
4．滚动轴承的基本额定寿命
基本额定寿命：一批相同的轴承在相同的条件下运转，当其中10%的轴承发生疲劳点蚀破坏（90%的轴承没有发生点蚀）时，轴承转过的总转数L10（单位为106转），或在一定转速下工作的小时数L10h（单位为小时）。
5．滚动轴承的基本额定动载荷C
是指轴承寿命L10恰好为1（106转）时，轴承所能承受的载荷。表示轴承的承载能力。
对于向心轴承：C 是纯径向载荷；对于推力轴承：C 是纯轴向载荷；
在使用中要注意 C 的3条含义：90%可靠度、基本额定寿命106 转、C 的方向。
精选例题与解析
例16-1 一根装有两个斜齿轮的轴由一对代号为7210AC的滚动轴承支承。已知两轮上的轴向力分别为Fa1 = 3000 N，Fa2 = 5000 N，方向如图。轴承所受径向力R1= 8000 N，R2 = 12000 N。冲击载荷系数 fd = 1，其它参数见附表。求两轴承的当量动载荷P1、P2。
&
.
S A/R≤e A/R＞e e
X Y X ，
Y
1 0
例11-1图1
解：
1．求内部派生轴向力S1、S2的大小方向
S1 = = ×8000 = 5440 N
