柴油机系统简介.

柴油机燃料供给系统的组成
一、引言
柴油机是一种内燃机，它的燃料供给系统是保证其正常运转的重要组成部分。

本文将详细介绍柴油机燃料供给系统的组成，包括燃油箱、进油管路、燃油泵、喷油器等各个方面。

二、燃油箱
燃油箱是储存柴油的地方，通常位于车辆后部或侧面。

其主要构成部分有箱体、进气口、排气管和浮子式液位计等。

在使用过程中，应定期检查液位计，保证柴油充足，并清洁过滤网。

三、进油管路
进油管路是将储存于燃油箱中的柴油输送到发动机内部的重要通道。

它主要由进气口、输送管道和滤清器等组成。

其中滤清器可以过滤掉杂质和水分，以保证柴油质量纯净。

四、高压泵
高压泵是将柴油加压并输送至喷嘴的关键设备。

它主要由凸轮轴驱动装置和泵体两部分组成。

在工作时，凸轮轴带动柱塞运动，使泵体内的柴油加压并输送至喷嘴。

五、喷嘴
喷嘴是将高压柴油雾化并喷入气缸内的装置。

它主要由针阀、喷孔和
电磁铁等组成。

在工作时，电磁铁控制针阀的开启和关闭，使高压柴
油经过喷孔雾化成细小颗粒，并进入气缸内进行燃烧。

六、调速器
调速器是控制发动机转速和功率输出的装置。

它主要由手柄、连杆和
调节机构等组成。

在工作时，通过手柄控制连杆运动，从而改变高压
泵中柱塞的行程长度，进而控制发动机转速和功率输出。

七、结论
综上所述，柴油机燃料供给系统是保证其正常运转的重要组成部分。

它包括燃油箱、进油管路、高压泵、喷嘴和调速器等各个方面。

只有
各部分协同工作，才能保证发动机正常运转，并提高其效率和可靠性。

柴油机燃料供给与调节综述摘要：柴油机因其独有的优越性，在我国国民经济各领域应用广泛。

燃油喷射系统作为柴油机的核心部件，直接影响和决定了柴油机技术水平和换代升级，被誉为柴油机的心脏。

本文重点介绍柴油机燃料供给与调节系统的主要结构及工作原理，还介绍了柴油机燃料供给与调节系统的电子控制。

关键词：柴油机、燃料供给与调节、电控1 柴油机燃料供给与调节系统概述柴油机相比于蒸汽机热效率高，经济性好，机动性好，因而对传播有很大的适应性，自问世以后就很快被作为船舶的推进动力。

起初，柴油机用空气喷射燃料，燃料的雾化质量无法的得到保证，并且附属装置庞大笨重，只能用于固定作业。

上世纪初，开始用于船舶。

1905年，制成第一台二冲程船用柴油机。

1922年，德国工程师Robert Bosh 发明了许波泵，使柴油机的用途扩大到汽车、拖拉机等移动机械，许波泵的成功对提高和改善柴油机的性能及各项指标起到了决定性的作用。

20世纪中期增压及增压中冷技术的研发成功，使柴油机性能获得新的飞跃。

20世纪70年代开始，电子技术引入柴油机控制系统，又是柴油机的一次重大技术革命，把柴油机的性能指标提高到一个新的水平。

柴油机是在气缸内部形成混合气，即在活塞接近上止点时，燃料供给与调节系统将燃料以高压、在极短的时间内喷入气缸，实现燃油与空气的混合和燃烧。

因此，对燃料供给与调节系统，无论是在制造与调整精度，还是在与整机的参数匹配方面均有十分严格的要求，为了保证压燃式内燃机在动力性、经济性、排放与噪声等方面达到优良的性能，对其燃料供给与调节系统提出的要求有：（1）能产生足够高的喷油压力，确保雾化、混合气形成和燃烧；（2）对每一个内燃机运转工况，精确控制每循环喷入气缸的燃油量，且喷油量能随工况变化而自动变化。

在工况不变时，各循环之间的喷油且应当一致。

对多缸内燃机而言，各缸的喷油量应当相等；（3）在内燃机所运转的工况范围内，尽可能保持最佳的喷油时刻、喷油持续时间与喷油规律，以保证良好的燃烧并取得优良的综合性能；（4）保证柴油机安全可靠的工作，防止飞车现象发生。

柴油机的四种供油系统柴油机的四种供油系统1．直列泵系统体积较大，每个气缸对应一个分泵，分泵与对应缸之间通过高压油管连接，喷油器利用柴油自身的压力被动喷油。

该系统多采用机械离心式调速器,可靠性较好，但精度较差。

驾驶员通过油门控制调速器弹簧的预紧力,飞锤离心块产生的离心力与弹簧力相互制约，保持动态平衡.弹簧力将油量控制机构向供油量增加的方向移动，供油量增加使柴油机加速,同时调速器飞锤离心块的离心力也增加,离心力使油量控制机构向减油的方向移动，制约转速的增加，油门位置与调速弹簧预紧力对应，弹簧预紧力与转速相对应,从而达到控制转速的目的。

一旦调速器失灵或油量控制机构卡住、断开，极易造成柴油机“飞车”。

加速时烟色较深，燃油利用率和尾气排放标准较低。

喷油压力为17～19 MPa，不利于柴油充分地雾化燃烧。

2．分配泵系统与直列式相同之处是，采用柱塞式喷油泵和机械离心式调速器，喷油器与喷油泵用油管连接，喷油器为被动式喷油；不同之处是分配泵减少了柱塞泵的数量(只有1个柱塞偶件)，通过分配转子按各缸工作顺序将高压柴油送至各缸的喷油器，高压油管在安装时必须按照分配转子的旋转方向和各缸的工作顺序连接。

分配泵数量的减少使喷油泵本身体积减小，结构更紧凑，降低了成本.驱动转速的增加使喷油压力更高。

分配泵驱动转速可以达到曲轴转速的3倍。

在柱塞偶件密封程度不变的前提下,喷油泵驱动转速越高喷油压力越高，分配泵喷油压力可达60～80 MPa。

高压喷射有利于柴油更充分地雾化燃烧,降低烟度。

3．PT供油系统这是康明斯公司的专利.喷油器为主动式喷油,低压柴油在喷油器中通过摇臂压动喷油器的柱塞产生高压，喷油器也是一种柱塞泵,P和T分别指作用于喷油器油杯计量孔的压力和计量孔的开启时间。

当加油门时，油路中的柴油流量增加，油路中的油压也随之增加。

在计量孔开启时间不变的前提下，进入油杯中的柴油增多，使柴油机加速，同时喷油器喷油的频率增加，计量孔开启的时间缩短，限制了单次喷油量过多，其控制精度要高于直列泵系统。

重汽国Ⅳ柴油机SCR系统介绍重汽国Ⅳ柴油机SCR系统介绍SCR技术（Selective Catalytic Reduction）是目前处理柴油机尾气中氮氧化物（NOx）的最为先进的技术之一，重汽在生产国Ⅳ柴油机时采用了SCR系统来满足新的排放标准。

SCR系统由催化还原剂和尿素水溶液组成。

催化还原剂是一种重要的催化剂，有助于将NOx转化为分别具有无毒性的氮气和水蒸气，从而降低了柴油机的尾气排放。

尿素水溶液则是用于供给催化剂，其主要成分为尿素和水，当该水溶液进入催化还原剂后可以在特定温度下分解出氨气，从而促进了催化剂的反应。

重汽国Ⅳ柴油机SCR系统的工作原理是：柴油机燃烧后产生的NOx进入SCR装置，在催化剂的作用下，NOx与尿素水溶液中的氨气发生反应，生成无害的氮氧化物和水。

而且由于这个催化过程中需要的温度相对较高，通常需要通过柴油机的废气再加热，实现SCR系统催化反应。

重汽国Ⅳ柴油机SCR系统的特点是可靠性高，具有良好的效果。

首先，SCR催化剂的制作工艺的加工精度高，耐用程度高，这可以获得一个很好的性能；其次，通过选择适合的尿素水溶液，催化剂的反应速度和效率可以得到很好的提升，使柴油机的尾气排放符合国家的新环保标准，发挥出优秀的功效；此外，SCR系统结构简单，不增加额外成本，相比其他类似技术，SCR装置具有出色的代价效益。

总的来说，重汽国Ⅳ柴油机的SCR系统是一种技术先进、可靠性高、能够成功降低柴油机尾气污染的环保技术。

它成功地解决了NOx排放问题，，有效地减少了对环境的污染，为人们的健康和生活环境提供了承诺。

以下是重汽国Ⅳ柴油机SCR系统相关的数据：1. 重汽国Ⅳ柴油机SCR系统的氮氧化物（NOx）排放量要求：在负载不超过100%的重量情况下，排放量不超过3.5g/kWh；在负载超过100%但不超过110%的情况下，排放量不超过4.5g/kWh。

2. 重汽国Ⅳ柴油机SCR系统使用的尿素水溶液的成分：尿素占比32.5%，水占比67.5%。

柴油机的冷却系统柴油机是一种高效、可靠的发动机，其冷却系统对其正常运行至关重要，因为它可以控制发动机的温度，保护发动机的部件免受损坏。

在这篇文章中，我们将探讨柴油机的冷却系统如何工作和保护发动机免受过热的影响。

冷却系统的组成部分柴油机的冷却系统主要由水泵、散热器、水箱、风扇、水管、温控器及冷却液组成。

水泵是冷却系统的主要组成部分之一，它负责循环水流，将冷却液从水箱中抽出，经过发动机散热器后，回到水箱以保持发动机在适宜的温度范围内运转。

散热器是将来自水泵的冷却液传导到发动机中的热量释放出去的设备，它通常由铝制成的排管构成，周围有大量的散热片，具有良好的散热效果。

水箱则负责存储冷却液，同时排放发动机散热器中所产生的热量。

风扇是将冷却空气引入到散热器中的设备，保持散热器周围气流的迅速流动，从而形成较强的冷却效果。

水管则负责将冷却液引导到各个部位，温控器则负责监测发动机温度并控制冷却系统。

冷却液的类型和作用冷却液是发动机冷却系统中的一部分，其作用是保护发动机内部的金属部件免受腐蚀和热量的影响。

冷却液可分为矿物油和有机酸两种类型。

矿物油是传统冷却液，以其稳定、安全、价格低廉等优点受到广泛应用。

然而，由于其缺点是易于与水混合生成沉淀、腐蚀和污染发动机，因此有机酸冷却液的应用也越来越广泛。

有机酸冷却液主要由生物降解的有机酸和添加剂组成，具有良好的防锈防腐、抗冻性能与优异的抗沉淀性能，同时对环境也无任何影响。

为什么冷却系统很重要？柴油机是一种高温、高压的设备，需要冷却系统来保持发动机在适宜的温度范围内运行。

当柴油机达到过热阶段时，机油将变得过于稀薄，失去润滑性，可能会导致引擎损坏。

发动机到达过温阶段的原因有很多，其中包括车辆的过度使用、空气过于污浊、或者是冷却系统发生故障。

这就强调了冷却系统的重要性，因为它有助于保护发动机避免这些潜在的问题。

怎样维护冷却系统？要确保柴油机的冷却系统正常运行，您需要对其进行及时的维修和保养。

第五章柴油机工作系统【学习目标】掌握柴油机配气系统、燃油系统、润滑系统、冷却系统的功用、基本组成、工作原理、日常维护管理、常见故障及处理。

第一节配气系统一、配气系统的功用配气系统的功用是根据配气正时的要求，在规定的时间内，向气缸内供给足够和清洁的新鲜空气，并将燃烧后的废气尽可能干净地排入大气。

二、配气系统的组成配气系统包括进气系统和排气系统。

四冲程柴油机的进气系统由空气过滤器、进气总管和支管、气缸盖内进气道、配气机构组成；排气系统由配气机构、气缸盖内排气道、排气支管和总管、消音器等组成。

增压柴油机的配气系统增设了废气涡轮增压器和中冷器。

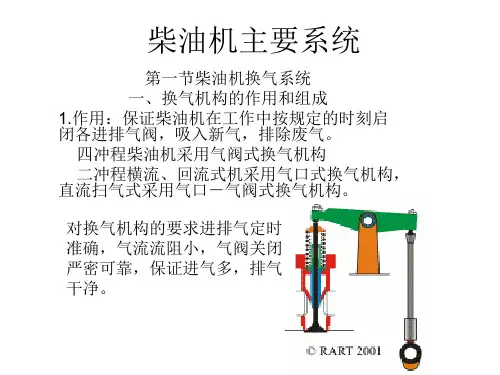

三、配气机构控制柴油机进、排气过程的机构，称为配气机构（或称换气机构）。

配气机构控制柴油机的换气过程，在配气系统中起着非常重要的作用，直接影响换气质量。

配气机构的功用是按气缸的发火顺序和柴油机的工作循环，适时开启和关闭进、排气阀，使新鲜空气进入气缸，废气排出气缸，以保证柴油杌工作过程连续、完善地进行。

四冲程柴油机采用气阀式配气机构。

气阀式配气机构主要由气阀机构、气阀传动机构、凸轮与凸轮轴、凸轮轴传动机构四部分组成，如图5-1所示。

气阀式配气机构的基本动作原理是，曲轴转动时，带动凸轮轴传动机构使凸轮轴转动，凸轮轴上的凸轮按一定的时刻顶动气阀传动机构，从而驱动气阀，使气阀定时开启与关闭。

1、气阀机构气阀机构安装在气缸盖上。

气阀机构的功用是维持气阀的闭合。

它包括气阀、气阀导管、气阀弹簧、阀座、弹簧座、阀杆连接件等，如图5-2所示。

气阀与阀座配合，用于控制气流通道。

气阀由阀盘和阀杆组成，如图5-3所示。

阀盘密封锥面的锥角一般有30°或45°，进气阀通常采用30°锥角（锥角较小，在相同开度下，气流通过截面大），排气阀通常采用45°度锥角（锥角大，阀盘边缘厚，对中性、密封性及导热性好）。

阀杆外圆以气阀导管为导向，同时将气阀的部分热量传递给气阀导管和气缸盖，阀杆端部制有环槽，用于安装两个半圆的锥形卡块，以连接气阀与弹簧座。

柴油机燃油系统简介柴油机燃油系统是柴油机中的一个重要组成局部，它负责将燃油从燃油箱输送到燃烧室中，以进行燃烧。

燃油系统一般包括燃油箱、燃油过滤器、燃油泵、喷油器等组件。

本文将详细介绍柴油机燃油系统的工作原理、组成局部及其重要性。

工作原理柴油机燃油系统的工作原理可以简单概括为以下几个步骤：1.燃油供给：燃油从燃油箱中通过燃油管道输送到燃油过滤器。

燃油过滤器的作用是过滤掉燃油中的杂质，以保证燃油的纯洁度。

2.燃油加压：经过燃油过滤器净化后的燃油，被燃油泵抽取并加压，将燃油压力提高到足够的水平。

燃油泵一般采用机械泵或电子控制泵。

3.喷油器喷油：燃油泵将加压后的燃油送至喷油器。

喷油器根据柴油机运行状态和负荷要求，控制喷油时间和喷油量，将燃油喷射到气缸中，以满足燃烧所需。

4.燃烧：喷油器将燃油雾化成微小的燃油颗粒，混合空气进入气缸，通过压缩和点火，使燃油燃烧，产生高温高压气体，驱动柴油机正常工作。

组成局部柴油机燃油系统主要包括以下几个组成局部：1.燃油箱：用于存放燃油的容器，为燃油系统提供燃料。

燃油箱一般位于柴油机附近，并通过燃油管道与燃油过滤器相连。

2.燃油过滤器：对燃油进行过滤，去除其中的杂质和微粒。

保持燃油的纯洁度，减少对喷油器和燃油泵的损坏。

3.燃油泵：将燃油从燃油箱中抽取，并加压向喷油器供给燃油。

燃油泵一般由驱动齿轮、柱塞、柱塞泵等部件组成。

4.喷油器：将燃油雾化成微小的颗粒，并将燃油喷射到气缸中。

喷油器一般由喷油嘴、喷油器针阀和喷孔等部件组成。

重要性柴油机燃油系统的正常运行对柴油机的性能和寿命具有重要影响，其重要性表达在以下几个方面：1.提供燃料供给：燃油系统为柴油机提供燃料，直接影响柴油机的燃烧效率和功率输出。

燃油系统的故障或不良工作会导致柴油机无法正常工作。

2.维护燃油清洁度：燃油过滤器的存在可以过滤掉燃油中的杂质和微粒，保持燃油的纯洁度。

这对喷油器和燃油泵的正常运行非常重要，可以减少损坏和故障。
