ZPW-2000A双线双向四显示自动闭塞电路一、ZPW-2000A轨道电路示意图ZPW一2000A型无绝缘轨道电路将轨道电路分为主轨道电路和调谐区短小轨道电路两个部分，并将短小轨道电路视为主轨道电路的“延续段”，见图1。

图1 ZPW2000A 轨道电路示意图发送器同时向线路两侧主轨道电路、小轨道电路发送信号。

接收器除接收本主轨道电路频率信号外，还同时接收相邻区段小轨道电路的频率信号。

上述“延续段”信号由运行前方相邻轨道电路接收器处理，并将处理结果形成小轨道电路轨道继电器执行条件(XG.XGH)送本轨道电路接收器，作为轨道继电器(GJ)励磁的必要检查条件(XGJ、XGJH)之一。

这样，接收器用于接收主轨道电路信号，并在检查所属调谐区短小轨道电路状态(XGJ、XGJH)条件下，两者都空闲即动作本轨道电路的轨道继电器（QGJ）。

另外，接收器还同时接收相邻区段所属调谐区小轨道电路信号，向相邻区段接收器提供小轨道电路状态(XG、XGH)条件。

电路中，GJ是QGJ的复示继电器，当QGJ吸起时，由于电容器C 充电使GJ缓吸，GJ吸起后C通过R放电。

这样可防止当短车过调谐区时，相邻两区段轨道继电器同时处于励磁状态，造成后方通过信号机瞬间信号显示升级。

通过信号机的点灯电路中灯丝继电器采用JJXC-15交流灯丝继电器，无缓放特性，为此设具有缓放特性的复示继电器DJF。

现灯丝继电器由具有缓放特性的JZXC-H18F1代替JJXC-15。

二、改变运行方向电路通过改变运行方向电路，可转换区间轨道电路的发送、接收方向，如图2所示。

图2 改变区间信号点发送、接收方式示意图四线制改变运行方向电路最终以方向继电器FJ表示运行方向。

正方向运行时，FJ2处于定位，反方向运行时，FJ2处于反位。

为反映运行方向，每一闭塞分区设区间正方向继电器QZJ和区间反方向继电器QFJ各一个，由FJ2控制，电路如图3所示。

图3 区间正方向继电器电路图三、红灯转移本闭塞分区有车，且防护本闭塞分区的信号机红灯灭灯，其前一架信号机点红灯，此即为红灯转移。

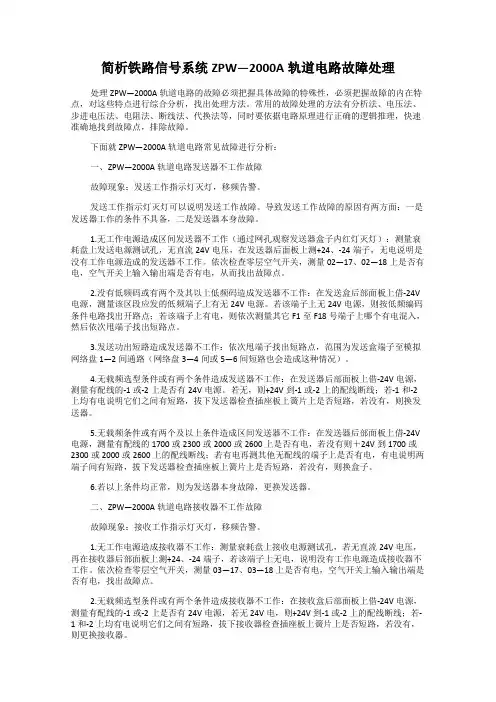

简析铁路信号系统ZPW—2000A轨道电路故障处理处理ZPW—2000A轨道电路的故障必须把握具体故障的特殊性，必须把握故障的内在特点，对这些特点进行综合分析，找出处理方法。

常用的故障处理的方法有分析法、电压法、步进电压法、电阻法、断线法、代换法等，同时要依据电路原理进行正确的逻辑推理，快速准确地找到故障点，排除故障。

下面就ZPW—2000A轨道电路常见故障进行分析：一、ZPW—2000A轨道电路发送器不工作故障故障现象：发送工作指示灯灭灯，移频告警。

发送工作指示灯灭灯可以说明发送工作故障。

导致发送工作故障的原因有两方面：一是发送器工作的条件不具备，二是发送器本身故障。

1.无工作电源造成区间发送器不工作（通过网孔观察发送器盒子内红灯灭灯）：测量衰耗盘上发送电源测试孔，无直流24V电压，在发送器后面板上测+24、-24端子，无电说明是没有工作电源造成的发送器不工作。

依次检查零层空气开关，测量02—17、02—18上是否有电，空气开关上输入输出端是否有电，从而找出故障点。

2.没有低频码或有两个及其以上低频码造成发送器不工作：在发送盒后部面板上借-24V 电源，测量该区段应发的低频端子上有无24V电源。

若该端子上无24V电源，则按低频编码条件电路找出开路点；若该端子上有电，则依次测量其它F1至F18号端子上哪个有电混入，然后依次甩端子找出短路点。

3.发送功出短路造成发送器不工作：依次甩端子找出短路点，范围为发送盒端子至模拟网络盘1—2间通路（网络盘3—4间或5—6间短路也会造成这种情况）。

4.无载频选型条件或有两个条件造成发送器不工作：在发送器后部面板上借-24V电源，测量有配线的-1或-2上是否有24V电源。

若无，则+24V到-1或-2上的配线断线；若-1和-2上均有电说明它们之间有短路，拔下发送器检查插座板上簧片上是否短路，若没有，则换发送器。

5.无载频条件或有两个及以上条件造成区间发送器不工作：在发送器后部面板上借-24V 电源，测量有配线的1700或2300或2000或2600上是否有电，若没有则＋24V到1700或2300或2000或2600上的配线断线；若有电再测其他无配线的端子上是否有电，有电说明两端子间有短路，拔下发送器检查插座板上簧片上是否短路，若没有，则换盒子。

ZPW-2000A双线双向四显示自动闭塞电路一、ZPW-2000A轨道电路示意图ZPW一2000A型无绝缘轨道电路将轨道电路分为主轨道电路和调谐区短小轨道电路两个部分，并将短小轨道电路视为主轨道电路的“延续段”，见图1。

图1 ZPW2000A 轨道电路示意图发送器同时向线路两侧主轨道电路、小轨道电路发送信号。

接收器除接收本主轨道电路频率信号外，还同时接收相邻区段小轨道电路的频率信号。

上述“延续段”信号由运行前方相邻轨道电路接收器处理，并将处理结果形成小轨道电路轨道继电器执行条件(XG.XGH)送本轨道电路接收器，作为轨道继电器(GJ)励磁的必要检查条件(XGJ、XGJH)之一。

这样，接收器用于接收主轨道电路信号，并在检查所属调谐区短小轨道电路状态(XGJ、XGJH)条件下，两者都空闲即动作本轨道电路的轨道继电器（QGJ）。

另外，接收器还同时接收相邻区段所属调谐区小轨道电路信号，向相邻区段接收器提供小轨道电路状态(XG、XGH)条件。

电路中，GJ是QGJ的复示继电器，当QGJ吸起时，由于电容器C 充电使GJ缓吸，GJ吸起后C通过R放电。

这样可防止当短车过调谐区时，相邻两区段轨道继电器同时处于励磁状态，造成后方通过信号机瞬间信号显示升级。

通过信号机的点灯电路中灯丝继电器采用JJXC-15交流灯丝继电器，无缓放特性，为此设具有缓放特性的复示继电器DJF。

现灯丝继电器由具有缓放特性的JZXC-H18F1代替JJXC-15。

二、改变运行方向电路通过改变运行方向电路，可转换区间轨道电路的发送、接收方向，如图2所示。

图2 改变区间信号点发送、接收方式示意图四线制改变运行方向电路最终以方向继电器FJ表示运行方向。

正方向运行时，FJ2处于定位，反方向运行时，FJ2处于反位。

为反映运行方向，每一闭塞分区设区间正方向继电器QZJ和区间反方向继电器QFJ各一个，由FJ2控制，电路如图3所示。

图3 区间正方向继电器电路图三、红灯转移本闭塞分区有车，且防护本闭塞分区的信号机红灯灭灯，其前一架信号机点红灯，此即为红灯转移。

精品推荐：普铁ZPW-2000A轨道电路故障分析高速铁路信号技术交流前沿▏ 适用▏ 精品内容导读 ID：gaotiexinhao 要处理ZPW-2000A无绝缘轨道电路故障，首先要掌握区间轨道继电器的吸起条件和衰耗盘上表示灯点亮所代表的意义。

其次最主要的就是信息的如何产生，如何传递，如何变化，整个过程最重要，当然包括他们在衰耗盘内是怎么变化的，也要清楚，想要搞清楚这个就要搞明白衰耗盘后排端子的具体作用了。

一、区间轨道继电器的吸起条件ZPW2000故障处理，首先应该ZPW2000轨道电路正常工作时，所需要的条件。

由于2000轨道电路既有主轨又有小轨，故要使轨道正常，要满足主轨正常和小轨正常。

这里要注意本方区段的小轨是前方区段处理的，前方区段处理本区段小轨信息，产生一个大于20V的XG 信息送到本区段为XGJ。

接收盒接收到主轨信息和XGJ，在接收盒满足条件的情况下，才能产生G,GH。

衰耗盒才能亮绿灯。

区间轨道继电器吸起，说明了在该区段的衰耗盘上，GJ测孔上有大于20V的电压输出，要使GJ有电压输出，必须具备以下两个条件。

1．在主轨道的输出电压（轨出1）大于或等于240mv2．在本接收器XGJ、XGJH上有大于20V的直流电压输入。

2000轨道电路发送盒:发送盒正常工作才能信息用于轨道的传输。

它决定这个区段的频率，功出，低频等信息。

故障往往会出现在这几个方面。

发送盒故障最直接现象就是衰耗盒发送灯灭灯。

最直接的就是五个条件引起的：电源（极性正确且不能超范围），载频有且只有一个，-1-2有且只有一个，低频有且只有一个，功出不短路（这种情况是假死）。

但除了上述五个还有一个也会导致发送灯灭灯，从原理图可以看到，衰耗盒的灯是由发送盒正常工作之后，产生电压驱动FBJ，而这个电压同时驱动衰耗盒上的发送灯，而这个分界点在移频柜的接线端子上，故当发送盒FBJ1、FBJ2与端子之间出现故障，同样会导致发送灯不亮的。

还不亮的话，就是盒子或底座故障。

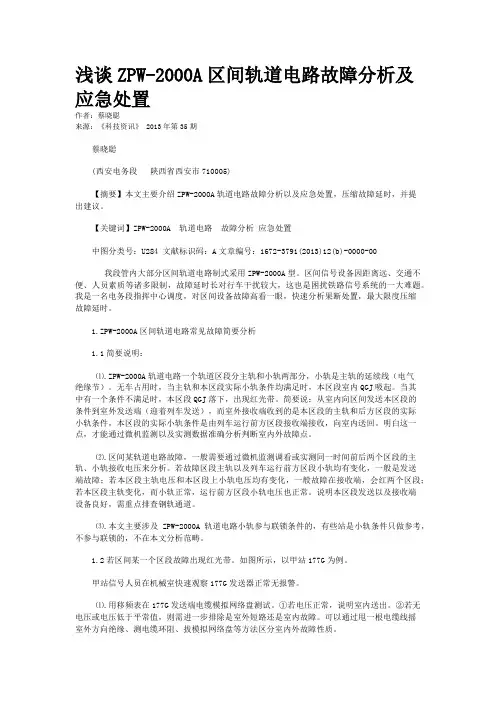

浅谈ZPW-2000A区间轨道电路故障分析及应急处置作者：蔡晓聪来源：《科技资讯》 2013年第35期蔡晓聪(西安电务段陕西省西安市710005)【摘要】本文主要介绍ZPW-2000A轨道电路故障分析以及应急处置，压缩故障延时，并提出建议。

【关键词】ZPW-2000A 轨道电路故障分析应急处置中图分类号：U284 文献标识码：A文章编号：1672-3791(2013)12(b)-0000-00我段管内大部分区间轨道电路制式采用ZPW-2000A型。

区间信号设备因距离远、交通不便、人员素质等诸多限制，故障延时长对行车干扰较大，这也是困扰铁路信号系统的一大难题。

我是一名电务段指挥中心调度，对区间设备故障高看一眼，快速分析果断处置，最大限度压缩故障延时。

1.ZPW-2000A区间轨道电路常见故障简要分析1.1简要说明：⑴.ZPW-2000A轨道电路一个轨道区段分主轨和小轨两部分，小轨是主轨的延续线（电气绝缘节）。

无车占用时，当主轨和本区段实际小轨条件均满足时，本区段室内QGJ吸起。

当其中有一个条件不满足时，本区段QGJ落下，出现红光带。

简要说：从室内向区间发送本区段的条件到室外发送端（迎着列车发送），而室外接收端收到的是本区段的主轨和后方区段的实际小轨条件，本区段的实际小轨条件是由列车运行前方区段接收端接收，向室内送回。

明白这一点，才能通过微机监测以及实测数据准确分析判断室内外故障点。

⑵.区间某轨道电路故障，一般需要通过微机监测调看或实测同一时间前后两个区段的主轨、小轨接收电压来分析。

若故障区段主轨以及列车运行前方区段小轨均有变化，一般是发送端故障；若本区段主轨电压和本区段上小轨电压均有变化，一般故障在接收端，会红两个区段；若本区段主轨变化，而小轨正常，运行前方区段小轨电压也正常。

说明本区段发送以及接收端设备良好，需重点排查钢轨通道。

⑶.本文主要涉及ZPW-2000A轨道电路小轨参与联锁条件的，有些站是小轨条件只做参考，不参与联锁的，不在本文分析范畴。

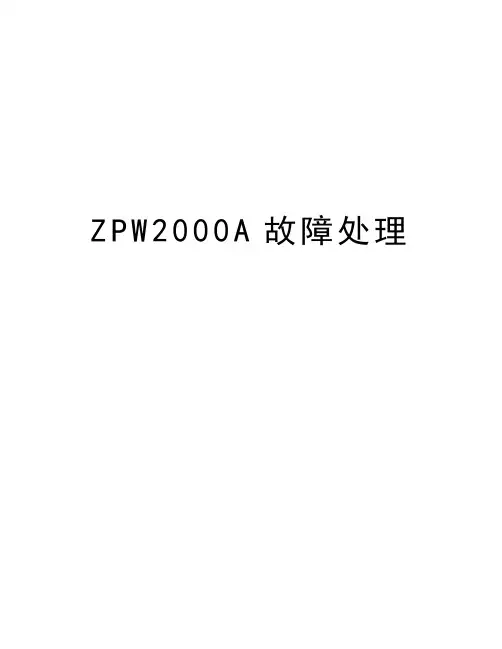

Z P W2000A故障处理ZPW2000A故障处理一、系统构成：（一）区间移频架（QY）：4柱端子（+24V/024V）：直流23-25V熔断器：左侧为发送器10A，右侧为接收器5A侧面万可端子：18×3型。

01为F1-F18低频，02发送器用，02-1、2是发送功出，02-3、4是发送报警继电器FBJ，02-17、18是发送器电源；03接收器使用，03-1、2是轨入，03-17、18是接收器电源。

发送器（FS）、接收器（JS）、衰耗器（SH）：每个区段1套。

发送器负责调制移频信号，接收器负责解调通过钢轨接收回来的移频信号，衰耗器负责表示灯显示、测试以及主轨和小轨接收电平的调整。

（其中C1/C2为轨入，C5/C6为轨出1，C7/C8为轨出2）一块4柱端子对应2套熔断器，对应2个万可端子，对应2套FS、JS、SH。

代码 F1 F2 F3 F4 F5 F9 F10 F11 F12 F14 F15 F17频率Hz 29 27.9 26.8 25.7 24.6 20.2 19.1 18 16.9 14.7 13.6 11.4含义 N+1FS JC HU ZP HB U2S UUS UU U U2 LU L发送器冗余设计：上下行线路各设1个N+1发送器，对应上行线路上的所有区段FS器故障时，通过FBJ落下接点甩开故障FS器后将N+1FS发送器的低频、载频、选频、功出等接到故障区段。

当一个以上区段发送器故障时，根据工程设计的FBJ先后顺序，首先保证接近离去正常。

接收器冗余设计：接收器采用并机工作方式，移频架上的接收器上下互为备用。

每个接收器中有两套电路，一套为主套，用（Z）后缀表示，另一套为并套，用（B）后缀表示。

轨入主轨和小轨信号通过本区段的SH器进行接收电平调整后，分别送到本区段的接收器主套和对应的接收器的并套。

经过接收器解调后符合标准，当XGJ条件同时具备时，主机分别形成主轨G/GH(Z)小轨XG/XGH(Z)直流条件，并机分别形成主轨G/GH(B)小轨XG/XGH(B)直流条件。

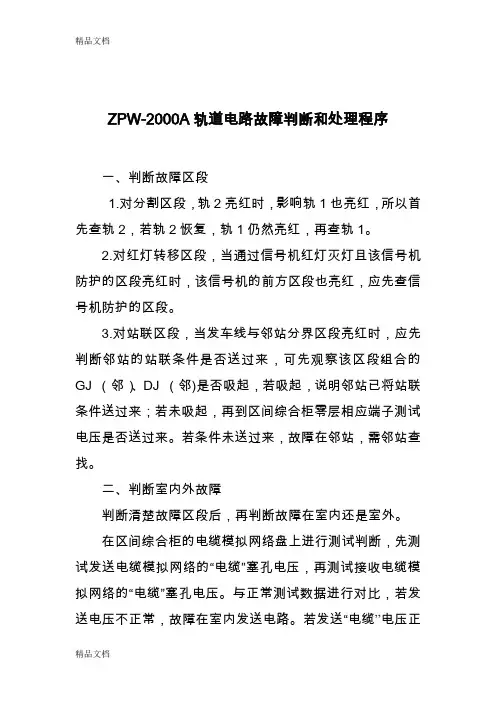

ZPW-2000A轨道电路故障判断和处理程序一、判断故障区段1.对分割区段，轨2亮红时，影响轨1也亮红，所以首先查轨2，若轨2恢复，轨1仍然亮红，再查轨1。

2.对红灯转移区段，当通过信号机红灯灭灯且该信号机防护的区段亮红时，该信号机的前方区段也亮红，应先查信号机防护的区段。

3.对站联区段，当发车线与邻站分界区段亮红时，应先判断邻站的站联条件是否送过来，可先观察该区段组合的GJ （邻）、DJ （邻)是否吸起，若吸起，说明邻站已将站联条件送过来；若未吸起，再到区间综合柜零层相应端子测试电压是否送过来。

若条件未送过来，故障在邻站，需邻站查找。

二、判断室内外故障判断清楚故障区段后，再判断故障在室内还是室外。

在区间综合柜的电缆模拟网络盘上进行测试判断，先测试发送电缆模拟网络的“电缆”塞孔电压，再测试接收电缆模拟网络的“电缆”塞孔电压。

与正常测试数据进行对比，若发送电压不正常，故障在室内发送电路。

若发送“电缆”电压正常，接收电压不正常，故障在室外。

若发送电压和接收电压均正常，故障在室内接收电路。

三、室内故障判断处理1.室内发送电路故障判断处理a. 衰耗盘测试发送功出电压、载频、低频均正常，电缆模拟网络“设备”电压正常，而“电缆”电压不正常，则电缆模拟网络故障，更换电缆模拟网络即可。

b. 衰耗盘测试发送功出电压、载频、低频均正常，电缆模拟网络“设备”电压不正常，故障点在发送器的发送输出s1、s2端子至发送模拟网络端子1、2间的电线及继电器接点条件上。

c. 衰耗盘测试发送功出电压、载频、低频不正常，“＋1”衰耗盘测试发送功出电压、载频、低频正常，此时，若仅移频报警，轨道电路不亮红，则更换发送器即可。

d.发送器和“＋1”发送器的发送功出电压、载频、低频都不正常，则发送器和“＋1”的发送器故障，更换发送器即可。

e.发送器和“＋1”发送器的发送功出电压均为“0”V，检查发送器工作电源良好，故障点在低频编码条件电路或选择载频电路。

ZPW-2000A 轨道电路故障判断和处理程序一、判断故障区段1.对分割区段,轨 2亮红时,影响轨 1也亮红,所以首先查轨 2,若轨 2恢复,轨 1仍然亮红,再查轨 1。

2. 对红灯转移区段,当通过信号机红灯灭灯且该信号机防护的区段亮红时,该信号机的前方区段也亮红,应先查信号机防护的区段。

3. 对站联区段,当发车线与邻站分界区段亮红时,应先判断邻站的站联条件是否送过来, 可先观察该区段组合的 GJ (邻、 DJ (邻是否吸起,若吸起,说明邻站已将站联条件送过来;若未吸起,再到区间综合柜零层相应端子测试电压是否送过来。

若条件未送过来, 故障在邻站, 需邻站查找。

二、判断室内外故障判断清楚故障区段后,再判断故障在室内还是室外。

在区间综合柜的电缆模拟网络盘上进行测试判断,先测试发送电缆模拟网络的“电缆”塞孔电压,再测试接收电缆模拟网络的“电缆”塞孔电压。

与正常测试数据进行对比, 若发送电压不正常,故障在室内发送电路。

若发送“电缆” 电压正常,接收电压不正常,故障在室外。

若发送电压和接收电压均正常,故障在室内接收电路。

三、室内故障判断处理1. 室内发送电路故障判断处理a. 衰耗盘测试发送功出电压、载频、低频均正常,电缆模拟网络“设备”电压正常,而“电缆”电压不正常,则电缆模拟网络故障,更换电缆模拟网络即可。

b. 衰耗盘测试发送功出电压、载频、低频均正常,电缆模拟网络“设备”电压不正常,故障点在发送器的发送输出 s1、 s2端子至发送模拟网络端子 1、 2间的电线及继电器接点条件上。

c. 衰耗盘测试发送功出电压、载频、低频不正常, “+ 1” 衰耗盘测试发送功出电压、载频、低频正常,此时,若仅移频报警,轨道电路不亮红,则更换发送器即可。

d. 发送器和“+1”发送器的发送功出电压、载频、低频都不正常,则发送器和“+1”的发送器故障,更换发送器即可。

e. 发送器和“+1”发送器的发送功出电压均为“ 0” V , 检查发送器工作电源良好,故障点在低频编码条件电路或选择载频电路。
