脉冲电磁阀和普通电磁阀的区别【一文搞懂】

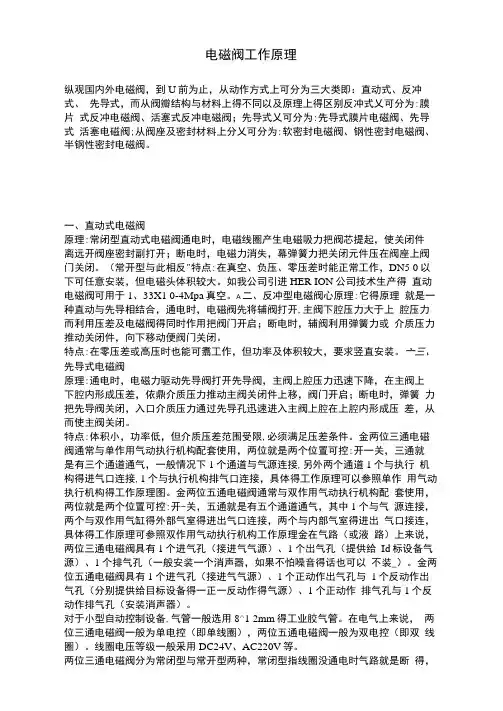

电磁阀工作原理纵观国内外电磁阀，到U前为止，从动作方式上可分为三大类即：直动式、反冲式、先导式，而从阀瓣结构与材料上得不同以及原理上得区别反冲式乂可分为:膜片式反冲电磁阀、活塞式反冲电磁阀；先导式乂可分为:先导式膜片电磁阀、先导式活塞电磁阀;从阀座及密封材料上分乂可分为:软密封电磁阀、钢性密封电磁阀、半钢性密封电磁阀。

一、直动式电磁阀原理:常闭型直动式电磁阀通电时，电磁线圈产生电磁吸力把阀芯提起，使关闭件离远开阀座密封副打开；断电时，电磁力消失，幕弹簧力把关闭元件压在阀座上阀门关闭。

（常开型与此相反"特点:在真空、负压、零压差时能正常工作，DN5 0以下可任意安装，但电磁头体积较大。

如我公司引进HER ION公司技术生产得直动电磁阀可用于1、33X1 0-4Mpa真空。

A二、反冲型电磁阀心原理:它得原理就是一种直动与先导相结合，通电时，电磁阀先将辅阀打开,主阀下腔压力大于上腔压力而利用压差及电磁阀得同时作用把阀门开启；断电时，辅阀利用弹簧力或介质压力推动关闭件，向下移动便阀门关闭。

特点:在零压差或高压时也能可翥工作，但功率及体积较大，要求竖直安装。

亠三、先导式电磁阀原理:通电时，电磁力驱动先导阀打开先导阀，主阀上腔压力迅速下降，在主阀上下腔内形成压差，依鼎介质压力推动主阀关闭件上移，阀门开启；断电时，弹簧力把先导阀关闭，入口介质压力通过先导孔迅速进入主阀上腔在上腔内形成压差，从而使主阀关闭。

特点:体积小，功率低，但介质压差范围受限,必须满足压差条件。

金两位三通电磁阀通常与单作用气动执行机构配套使用，两位就是两个位置可控:开一关，三通就是有三个通道通气，一般情况下1个通道与气源连接,另外两个通道1个与执行机构得进气口连接,1个与执行机构排气口连接，具体得工作原理可以参照单作用气动执行机构得工作原理图。

金两位五通电磁阀通常与双作用气动执行机构配套使用，两位就是两个位置可控:开-关，五通就是有五个通道通气，其中1个与气源连接，两个与双作用气缸得外部气室得进出气口连接，两个与内部气室得进出气口接连，具体得工作原理可参照双作用气动执行机构工作原理金在气路（或液路）上来说，两位三通电磁阀具有1个进气孔（接进气气源）、1个出气孔（提供给Id标设备气源）、1个排气孔（一般安装一个消声器，如果不怕噪音得话也可以不装_）。

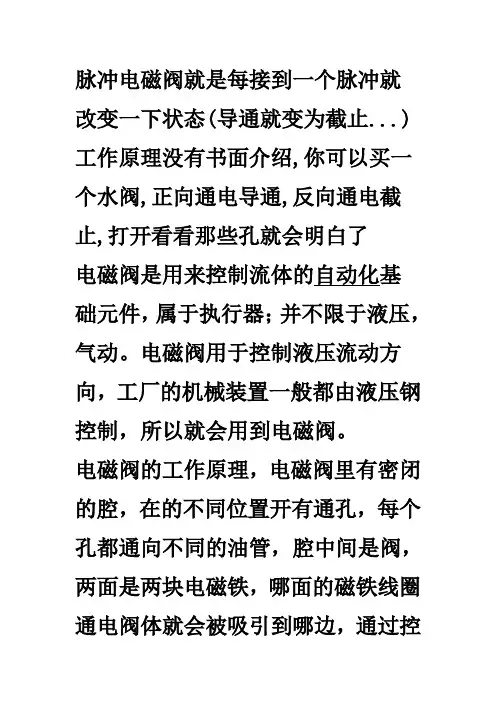

脉冲电磁阀就是每接到一个脉冲就
改变一下状态(导通就变为截止...) 工作原理没有书面介绍,你可以买一个水阀,正向通电导通,反向通电截止,打开看看那些孔就会明白了
电磁阀是用来控制流体的自动化基
础元件，属于执行器；并不限于液压，气动。

电磁阀用于控制液压流动方向，工厂的机械装置一般都由液压钢控制，所以就会用到电磁阀。

电磁阀的工作原理，电磁阀里有密闭的腔，在的不同位置开有通孔，每个孔都通向不同的油管，腔中间是阀，两面是两块电磁铁，哪面的磁铁线圈通电阀体就会被吸引到哪边，通过控
制阀体的移动来档住或漏出不同的排油的孔，而进油孔是常开的，液压油就会进入不同的排油管，然后通过油的压力来推动油刚的活塞，活塞又带动活塞杆，活塞竿带动机械装置动。

这样通过控制电磁铁的电流就控制了机械运动。

上面说得是电磁阀的普通原理
实际上，根据流过介质的温度，压力等情况，比如管道有压力和自流状态无压力。

电磁阀的工作原理是不同的。

比如在自流状态下需要零压启动的，就是通电后，线圈整个把闸体吸起来。

而有压力状态的电磁阀，则是线圈通电后吸出插在闸体上的一个销子，用流体自身的压力把闸体顶起来。

这两种方式的不同之处是，自流状态的电磁阀，因为线圈要吸起整个闸体，所以体积较大
而带压状态的电磁阀，只需要吸起销子，所以体积可以做的比较小。

什么是脉冲电磁阀，它工作原理是什么,下面随小编一起来看看吧。

通过导线将电磁阀体内线圈输入正向脉冲信号，线圈产生的工作磁通，使动芯吸合，打开阀门。

当停止正向脉冲信号输入时，动芯释放，动芯在弹簧力的作用下回复到初始状态，关闭阀门另外有自保持型的，停止输入正向脉冲或断电后也能保持，需要输入负向脉冲信号才能复位。

脉冲电磁阀的工作原理，是利用电器的脉冲转化为机械的脉动，使得脉动气体的强大能量变成动量，在短时间内释放产生巨大冲力，用plc控制其脉冲的间隔应根据额定气体压力恢复时间来确定.。

通过导线将电磁阀体内线圈输入脉冲信号，脉冲阀受脉冲喷吹控制仪输出信号的控制，依靠阀的前后两个气室的压力变化，使橡胶膜片曲挠变形实现脉冲阀的开启和关闭。

橡胶膜片的直径决定橡胶膜片的行程大小及开启和关闭的速度，膜片直径越大其行程也大，喷吹性能也越好。

扩展资料：用途：一般安装在主油路或减振器背压油路中，在变速器自动升档及降档的瞬间或在锁止离合器锁止及解除锁止动作开始时使油压下降，以减少换档和锁止解锁冲击，使车辆运行更加平衡。

作用：就是控制油路中油压的大小.一般安装在主油路或减振器背压油路中,以减少换档和锁止解锁时的油压冲击,使设备运行保持平稳状态.按阀进出口的角度及进气口的形式可分为三种:1、直角式电磁脉冲阀:阀体进出口成直角,直接受电信号控制的膜片阀。

2、直通式电磁脉冲阀:阀体进出口成180度,直接受电信号控制的膜片阀。

3、淹没式电磁脉冲阀:阀体进气口淹没在气包内,直接受电信号控制的膜片阀。

工作条件：电磁脉冲阀在使用的时候,之前的环境条件是十分重要的,这关系着电磁脉冲阀能不能正常平稳的运行下去.电磁脉冲阀环境条件:1,根据供电电源种类,分别选用交流和直流电磁阀.一般来说交流电源取用方便.2,在有腐蚀性或爆炸性环境中的使用应优先根据安全性要求选用耐腐蚀.3,环境空间若受限制,请选用多功能电磁阀,因其省去了旁路及三只手动阀且便于在线维修. 4,电源电压波动通常交流选用+%10%.-15%,直流允许±%10左右,如若超差,须采取稳压措施或提出特殊订货要求.5,环境的最高和最低温度应选在允许范围之内,如有超差需作特殊订货提出.6,电磁脉冲阀的电源条件7,环境中经常有振动,颠簸和冲击等场合应选特殊品种,例如船用电磁阀.8,电压规格用尽量优先选用AC220V.DC24V.9,环境中相对湿度高及有水滴雨淋等场合,应选防水电磁阀.10,应根据电源容量选择额定电流和消耗功率.须注意交流起动时VA值较高,在容量不足时应优先选用间接导式电磁阀.。

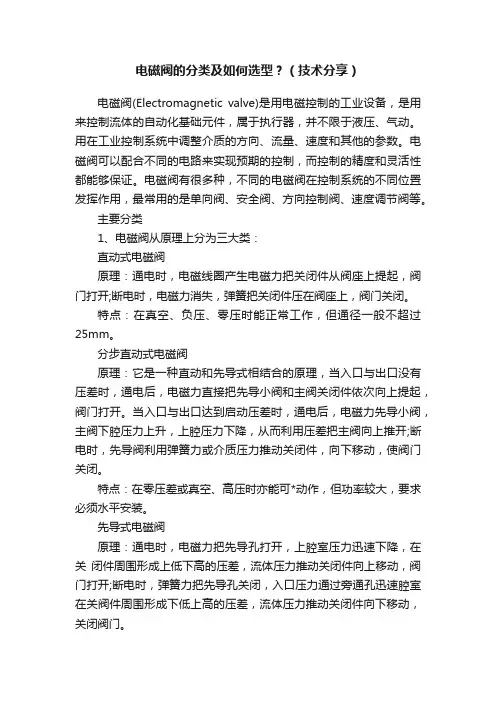

电磁阀的分类及如何选型？（技术分享）电磁阀(Electromagnetic valve)是用电磁控制的工业设备，是用来控制流体的自动化基础元件，属于执行器，并不限于液压、气动。

用在工业控制系统中调整介质的方向、流量、速度和其他的参数。

电磁阀可以配合不同的电路来实现预期的控制，而控制的精度和灵活性都能够保证。

电磁阀有很多种，不同的电磁阀在控制系统的不同位置发挥作用，最常用的是单向阀、安全阀、方向控制阀、速度调节阀等。

主要分类1、电磁阀从原理上分为三大类：直动式电磁阀原理：通电时，电磁线圈产生电磁力把关闭件从阀座上提起，阀门打开;断电时，电磁力消失，弹簧把关闭件压在阀座上，阀门关闭。

特点：在真空、负压、零压时能正常工作，但通径一般不超过25mm。

分步直动式电磁阀原理：它是一种直动和先导式相结合的原理，当入口与出口没有压差时，通电后，电磁力直接把先导小阀和主阀关闭件依次向上提起，阀门打开。

当入口与出口达到启动压差时，通电后，电磁力先导小阀，主阀下腔压力上升，上腔压力下降，从而利用压差把主阀向上推开;断电时，先导阀利用弹簧力或介质压力推动关闭件，向下移动，使阀门关闭。

特点：在零压差或真空、高压时亦能可*动作，但功率较大，要求必须水平安装。

先导式电磁阀原理：通电时，电磁力把先导孔打开，上腔室压力迅速下降，在关闭件周围形成上低下高的压差，流体压力推动关闭件向上移动，阀门打开;断电时，弹簧力把先导孔关闭，入口压力通过旁通孔迅速腔室在关阀件周围形成下低上高的压差，流体压力推动关闭件向下移动，关闭阀门。

特点：流体压力范围上限较高，可任意安装(需定制)但必须满足流体压差条件。

2、电磁阀从阀结构和材料上的不同与原理上的区别，分为六个分支小类：直动膜片结构、分步直动膜片结构、先导膜片结构、直动活塞结构、分步直动活塞结构、先导活塞结构。

3、电磁阀按照功能分类：水用电磁阀、蒸汽电磁阀、制冷电磁阀、低温电磁阀、燃气电磁阀、消防电磁阀、氨用电磁阀、气体电磁阀、液体电磁阀、微型电磁阀、脉冲电磁阀、液压电磁阀常开电磁阀、油用电磁阀、直流电磁阀、高压电磁阀、防爆电磁阀等。

脉冲阀工作原理
脉冲阀是一种常见的控制阀，其作用是通过脉冲信号控制气流或流体的通断。

其工作原理主要包括以下几个方面：
1. 电磁阀控制：脉冲阀通常由一个电磁阀组成。

当电磁阀通电时，在其内部会形成一个磁场。

这个磁场会改变阀芯的位置，从而控制阀门的开合。

当电磁阀断电时，磁场消失，阀芯会返回原位，使阀门关闭。

2. 控制信号：脉冲阀的控制信号通常是一个脉冲信号，通过改变脉冲信号的频率、宽度或幅度，可以调节阀门的开合程度。

例如，增加脉冲信号的频率可以使阀门开启时间变长，从而增加气流或流体的通量。

3. 充放气方式：脉冲阀充放气方式有两种常见的类型，分别为单向充放气和双向充放气。

单向充放气即阀门只有一个充气端和一个放气端，通过控制阀芯位置的变化从而实现气流或流体的通断。

双向充放气则可以通过改变阀芯的位置使充气端和放气端互换，从而实现气流或流体的反向流动。

4. 阀芯设计：脉冲阀的阀芯通常为柱状或圆柱形状，阀芯上有孔洞用于控制气流或流体的通断。

当阀芯移动时，孔洞可以与进气或出气口对应，从而控制气流或流体的流动。

总的来说，脉冲阀通过电磁阀控制阀门的开合，通过脉冲信号调节阀门的开合程度，通过不同的充放气方式和阀芯设计实现气流或流体的通断。

它在工业控制和流体控制中有广泛应用。

电磁阀脉冲的作⽤及⼯作原理脉冲阀指受电磁或⽓动等先导阀的控制，能在瞬间启闭⾼压⽓源产⽣脉冲的膜⽚阀。

电磁脉冲阀：指将电磁阀、先导阀与脉冲阀组合在⼀起，直接受电信号控制的膜⽚阀。

按阀进出⼝的⾓度及进⽓⼝的形式可分为三种： a) 直⾓式电磁脉冲阀：阀体进出⼝成直⾓，直接受电信号控制的膜⽚阀; b) 直通式电磁脉冲阀：阀体进出⼝成180度，直接受电信号控制的膜⽚阀; c) 淹没式电磁脉冲阀：阀体进⽓⼝淹没在⽓包内，直接受电信号控制的膜⽚阀。

电磁脉冲阀的技术要求 1、产品的⼯作压⼒为0.1MPa～0.7MPa，介质为经过除油、除⽔处理的空⽓。

2、在产品标称⽓源压⼒状态下，电磁阀的⼯作电压为额定电压的85%时，电磁脉冲阀的开启响应时间应⼩于0.03s。

3、⼯作⽓源压⼒为0.1MPa时，即可使脉冲阀关闭。

4、产品应能承受0.8MPa的⽓源压⼒。

5、在规定的环境条件下，电磁线圈对外壳的绝缘电阻应⼤于1MΩ。

6、在室温为 5度～35度，相对湿度不超过85%的条件下，电磁线圈对外壳能承受50Hz、250V的电压，历时1min⽆击穿现象。

7、电磁脉冲阀在承受频率为20Hz、全幅值为2mm、历时30min的振动后应能正常⼯作。

8、在正常使⽤条件下，膜⽚累计使⽤寿命应⼤于80万次。

9、阀的外表⽆明显涂层剥落、划痕、⽑刺等损伤。

试验⽅法 试验环境 a) 环境空⽓相对湿度不超过85%; b) 环境空⽓中⽆腐蚀性介质; c) ⽓源介质温度为1度～50度。

外观检验采⽤⽬测。

性能检验： 1、开启电压试验 在电磁脉冲阀的进⽓⼝接⼊⽓源压⼒为标称压⼒的洁净空⽓，在电磁阀上输⼊标称电压的85%，宽度为0.03s的电信号，检查电磁脉冲阀开启是否正常。

2、关闭⽓压试验 在电磁脉冲阀的进⽓⼝接⼊⽓源压⼒为0.1MPa的洁净空⽓，输⼊关闭阀门的电信号，检查电磁脉冲阀是否可靠关闭。

3、耐压性能试验 在电磁脉冲阀的进⽓⼝接⼊⽓源压⼒为0.8MPa的洁净空⽓、持续60min，检查电磁脉冲阀上各密封部位的渗漏⽓情况。

脉冲阀的工作原理解析脉冲阀是一种常见的电磁控制阀门，其工作原理基于电磁力的作用。

本文将深入探讨脉冲阀的工作原理和相关方面，帮助读者更全面地理解脉冲阀的原理和应用。

一. 脉冲阀的基本原理脉冲阀由电磁线圈和阀体组成。

当通电时，电磁线圈内产生磁场，使得阀体上的活动部件受到吸引力。

活动部件通常是一个磁性铁芯或磁性膜片，通过与阀体上的开口匹配，控制流体的通断。

二. 脉冲阀的工作流程1. 起始状态：当脉冲阀处于断电状态时，活动部件通常会被一个弹簧保持在关闭状态。

此时，流体无法通过阀体中的通道，流动被阻断。

2. 通电过程：当电流通过电磁线圈时，线圈内的磁场会对活动部件产生吸引力。

活动部件会移动到阀体上的开口位置，使得通道打开，流体开始流动。

这个过程是通过电流的产生和磁场的变化来实现的。

3. 保持状态：一旦活动部件到达打开位置，即使停止通电，阀体仍然保持打开状态。

这是因为活动部件在打开位置时，可以通过阀体上的磁场吸引力和自身重力或弹簧力的平衡来保持稳定。

脉冲阀是一种保持型的电磁阀门。

4. 断电过程：当需要关闭脉冲阀时，只需切断电源。

断电后，活动部件会受到弹簧力的作用，返回到关闭位置，阀体中的通道被堵塞，流体停止流动。

三. 脉冲阀的应用脉冲阀广泛应用于各种领域，常见的应用包括空气压缩机、喷墨打印机、气体处理系统等。

由于脉冲阀的开启和关闭速度非常快，且能够保持较高的密封性能，因此在需要频繁开闭和高精度流控的场合得到广泛的应用。

四. 脉冲阀在实际工作中的问题与解决方案虽然脉冲阀具有很多优点，但在实际工作中也存在一些问题。

脉冲阀在高速开关过程中会产生电磁干扰和振动，可能会对周围电子设备造成影响。

当流体中存在颗粒物时，容易导致阀芯卡阻或堵塞现象。

针对这些问题，可以通过以下方式来解决：1. 使用屏蔽电磁线圈和阻尼材料，减少电磁干扰和振动；2. 对于含有颗粒物的流体，增加过滤器，防止颗粒物进入阀体，定期清洗过滤器和阀体。

五. 总结在本文中，我们深入探讨了脉冲阀的工作原理和相关方面。

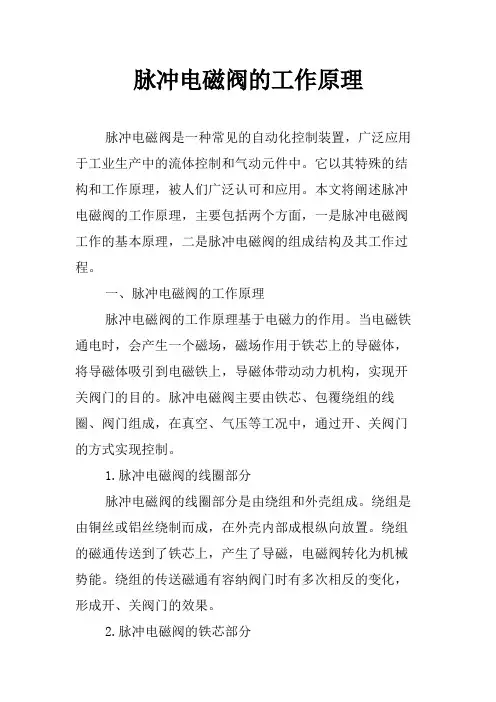

脉冲电磁阀的工作原理脉冲电磁阀是一种常见的自动化控制装置，广泛应用于工业生产中的流体控制和气动元件中。

它以其特殊的结构和工作原理，被人们广泛认可和应用。

本文将阐述脉冲电磁阀的工作原理，主要包括两个方面，一是脉冲电磁阀工作的基本原理，二是脉冲电磁阀的组成结构及其工作过程。

一、脉冲电磁阀的工作原理脉冲电磁阀的工作原理基于电磁力的作用。

当电磁铁通电时，会产生一个磁场，磁场作用于铁芯上的导磁体，将导磁体吸引到电磁铁上，导磁体带动动力机构，实现开关阀门的目的。

脉冲电磁阀主要由铁芯、包覆绕组的线圈、阀门组成，在真空、气压等工况中，通过开、关阀门的方式实现控制。

1.脉冲电磁阀的线圈部分脉冲电磁阀的线圈部分是由绕组和外壳组成。

绕组是由铜丝或铝丝绕制而成，在外壳内部成根纵向放置。

绕组的磁通传送到了铁芯上，产生了导磁，电磁阀转化为机械势能。

绕组的传送磁通有容纳阀门时有多次相反的变化，形成开、关阀门的效果。

2.脉冲电磁阀的铁芯部分脉冲电磁阀的铁芯是由磁化性材料制成，通常由带有铜线圈的铁心组成。

铁芯的上部有一个填装环，用于防止磁化线圈产生的磁场逃逸。

铁芯通过线圈的通电使铁芯磁化，因此产生吸力，吸附导磁头，从而实现管道的开启和关闭。

铁芯的大小决定了电流的大小，同时也决定了开关的速度。

3.脉冲电磁阀的阀门部分脉冲电磁阀的阀门部分通常由活塞、气道、阀座和密封件组成。

当电磁铁线圈中无电流时，阀门处于关闭状态。

当电磁铁线圈通电时，通过铁芯的磁化和吸力，吸附导磁头，导磁头带动活塞移动，从而打开阀门。

同时，阀门内部的气体被释放到管道中。

当电流断开时，导磁头跟随线圈释放，导磁头和活塞的受力方向发生改变，由于阀门内部的压力，导致活塞关闭阀门，气体不再流入管道中。

脉冲电磁阀的工作原理可以通过简单的LED电路在实验室中进行演示，相信这可以很好的理解其原理。

以上就是脉冲电磁阀的基本工作原理，下面我们来看一下脉冲电磁阀的组成结构及其工作过程。

二、脉冲电磁阀的组成结构及其工作过程1.脉冲电磁阀的组成结构脉冲电磁阀的零部件分别是线圈、铁芯和阀门，阀门则是由活塞、气道、阀座、密封件和开度调节器等组成，在不同的工况下，材质的选择也各不相同。

电磁阀种类及工作原理电磁阀是一种通过电磁力来控制液体或气体流动的装置。

根据不同的工作原理和应用场景，电磁阀可以分为多种类型。

下面将对几种常见的电磁阀进行介绍。

1.直动电磁阀直动电磁阀是最基本的一种电磁阀，其工作原理是通过电磁铁产生的磁场来控制阀芯的运动，从而实现对流体的开启和关闭。

当电磁铁通电时，磁场会吸引阀芯，使其与阀座分离，流体得以通过；当电磁铁断电时，阀芯会被弹簧推回原位，阀门关闭。

直动电磁阀结构简单、可靠性高，广泛应用于工业自动化控制系统中。

2.比例电磁阀比例电磁阀是一种根据输入信号的大小来调节流量的电磁阀。

它通过电磁阀芯的位置来改变流体通道的开启程度，从而实现对流量的精确调节。

比例电磁阀通常由一个电磁铁和一个伺服阀芯组成。

当输入信号改变时，电磁铁会产生相应的磁场，使伺服阀芯的位置发生变化，从而调节流量。

3.脉冲电磁阀脉冲电磁阀是一种通过脉冲信号来控制开关的电磁阀。

它通过脉冲信号的频率和宽度来控制阀芯的开启时间和关闭时间，从而实现对流体的精确控制。

脉冲电磁阀主要应用于喷墨打印机、气动控制系统等领域。

4.分动式电磁阀分动式电磁阀是一种通过多个电磁阀组合而成的复杂控制系统。

它可以实现多种不同状态的组合和切换，从而实现复杂的流体控制功能。

分动式电磁阀通常由多个电磁阀组合而成，每个电磁阀负责一个控制任务，通过合理的组合和切换，实现复杂的控制要求。

以上介绍了几种常见的电磁阀类型及其工作原理。

电磁阀作为一种重要的自动化控制元件，广泛应用于各个领域，如工业生产、农业灌溉、环境保护等。

随着科技的进步和应用需求的不断增加，电磁阀的种类也在不断增加和改进，以满足更多不同的控制要求。

阿尔斯通脉冲电磁阀工作原理1. 走近阿尔斯通脉冲电磁阀嘿，朋友们，今天我们来聊聊一个在工业界小有名气的家伙——阿尔斯通脉冲电磁阀！哦，这个名字听上去可不简单，但别担心，我会用简单易懂的语言带你搞懂它的工作原则。

首先，你得知道，电磁阀就像是个自动化的小管家，它负责控制流体的进出。

而脉冲电磁阀更是个特别的角色，它能迅速反应，就像一个随叫随到的超级英雄。

1.1 传统与现代的结合你想呀，我们的祖辈们可能用的是手动阀，虽然它们也是可以控制流量，但动手实在太麻烦了！到现在，有了这款电磁阀，简直是科技飞跃，让人感叹“科技改变生活”！想象一下，坐在办公室，轻松按下按钮，水流立马见效，如此便利，在办公室也能开启“工业革命”！1.2 材料与构造在说工作原理之前，我必须强调构造。

这东西都是金属、橡胶组成的，特别耐用。

不像我们做的那些小玩意，一旦用坏就要扔！电磁阀的内部其实是个精密的磁铁，它的配件互相配合，就像打麻将，一家一户不打岔。

咱也不能小看那些小小的零件，正是它们让整个系统运转如飞。

2. 工作原理大揭密接下来，进入正题！阿尔斯通脉冲电磁阀的工作原理，可以用几个简单的步骤来总结。

首先，当电流通过电磁阀的时候，它内部的电磁线圈就开始发力了。

想象一下，脑袋里有个小小的磁铁在作怪，瞬间产生的磁场把阀门吸引住了。

2.1 启动与关闭的游戏阀门打开的时候，流体便可顺利通过，就像大海捞针，把所有的资源巧妙引导到你需要的地方。

当电流关闭时，磁力消失，阀门也就乖乖关上，流体停止流动。

这样一来，它就能实现快速的“开关游戏”，确保流体在需要的时候快速流动，不需要的时候又乖乖停下，哎呀，简直像个调皮的小朋友，让人毫无招架之力！2.2 特别之处更重要的是，它能做到脉冲控制，什么意思呢？就好比你在城市的霓虹灯下，一闪一闪的，吸引人眼球。

这种脉冲技术让流体在瞬间释放，瞬时有大流量，解决了传统阀门反应慢的问题，简直是个老好人，时刻为你服务。

3. 日常应用场景既然都知道这个小家伙的工作原理了，赶紧再来看看它都在哪些地方派上用场！在工业领域，阿尔斯通脉冲电磁阀可谓是一位不可或缺的“劳模”。

电磁脉冲阀的作用及选择电磁脉冲阀的作用及选择核心提示：电磁脉冲阀:指将电磁阀,先导阀与脉冲阀组合在一起,直接受电信号控制的膜片阀.脉冲阀指受电磁或气动等先导阀的控制,能在瞬间启闭高压气源产生脉冲的膜片阀.电磁脉冲阀:指将电磁阀,先导阀与脉冲阀组合在一起,直接受电信号控制的膜片阀.脉冲阀指受电磁或气动等先导阀的控制,能在瞬间启闭高压气源产生脉冲的膜片阀.选择使用时需要注意的特性一、安全性：1、腐蚀性介质：宜选用塑料王电磁阀和全不锈钢；对于强腐蚀的介质必须选用隔离膜片式。

例CD-F. Z3CF。

中性介质，也宜选用铜合金为阀壳材料的电磁阀，否则，阀壳中常有锈屑脱落，尤其是动作不频繁的场合。

氨用阀则不能采用铜材。

2、爆炸性环境：必须选用相应防爆等级产品，露天安装或粉尘多场合应选用防水，防尘品种。

3、电磁阀公称压力应超过管内最高工作压力。

二、适用性：1.介质特性1.1质气，液态或混合状态分别选用不同品种的电磁阀，例ZQDF 用于空气，ZQDF—Y用于液体，ZQDF—2（或-3）用于蒸汽，否则易引起误动作。

ZDF系列多功能电磁阀则可通通于气.液体。

最好订时告明介质状态，安装用户就不必再调式。

1.2介质温度不同规格产品，否则线圈会烧掉，密封件老化，严重影响寿命命。

1.3介质粘度，通常在50cSt以下。

若超过此值，通径大于15mm 用ZDF系列多功能电磁阀作特殊订货。

通径小于15mm订高粘度电磁阀。

1.4介质清洁度不高时都应在电磁阀前配装反冲过滤阀，压力低时尚可选用直动脉冲阀膜片式电磁阀作例如CD—P。

2.管道参数2.1根据介质流向要求及管道连接方式选择阀门通口及型号。

例如，用于一条管道向两条管道切换的，小通径的选CA5和Z3F，中等或大通径请选ZDF—Z1/2。

又如控制两条管道汇流的，请选ZDF —Z2/1等。

2.2根据流量和阀门Kv值选定公称通径，也可选同管道内径。

请注意有的厂家未标有Kv值，往往阀孔尺寸小于接口管径，切不可贪图价低而误事。

脉冲电磁阀工作原理
脉冲电磁阀是一种常用于控制流体介质流动的设备，它的工作原理是基于电磁力原理。

下面我们来看一下脉冲电磁阀的工作原理。

- 结构组成：脉冲电磁阀主要由阀体、阀芯、电磁线圈和控制部分组成。

- 工作原理：
1. 初始状态：电磁线圈无电流通过时，阀芯由弹簧压力推动处于关闭状态，介质无法通过阀体。

2. 开启状态：当电磁线圈通电时，产生的磁场作用于阀芯。

磁场力大于弹簧力，使得阀芯上下移动，与阀体之间形成通道，介质可以通过阀体。

3. 关闭状态：当电磁线圈断电时，磁场消失，弹簧的压力重新推动阀芯，使得阀芯与阀体紧密接触，阀体内的通道关闭，介质无法通过。

- 控制方式：
脉冲电磁阀可以通过电子控制装置进行操作控制，实现对阀芯的开启和关闭。

这通常通过对电磁线圈施加电流来实现。

电流的通断与脉冲信号相对应，不同的信号可以控制阀芯的不同状态。

- 应用领域：
脉冲电磁阀广泛应用于液压、气动系统中，常用于控制液体和气体的流量、压力以及流向。

其可靠性高、反应速度快等特点
使得它在工业自动化领域得到广泛应用。

总结：脉冲电磁阀的工作原理是通过控制电磁线圈的通断来驱动阀芯的开启和关闭，从而控制流体介质的流动。

它是一种常见的流体控制装置，广泛应用于液压、气动系统等领域。

脉冲电磁阀工作原理
脉冲电磁阀是一种常用于气体或液体控制的设备，它通过电磁力控制阀门开关的机制来控制流体的通断。

其工作原理如下：
1. 结构组成：脉冲电磁阀主要由阀体、阀芯、阀座和电磁线圈等组成。

阀体是一个容器，内部包含阀芯和阀座。

阀芯位于阀体的上部，通过电磁线圈与电源相连。

2. 工作步骤：
- 第一步：当无电流通过电磁线圈时，阀芯处于关闭状态。

此时，流体无法通过阀体上下的通道，无法流过阀座，实现了阀门的密闭。

- 第二步：当电流通过电磁线圈时，产生一个磁场。

这个磁场会使得阀芯产生磁性，从而改变阀芯的位置。

阀芯会上升，与阀座分离，从而打开阀门。

- 第三步：当电流停止通过电磁线圈时，磁场消失，阀芯由于重力下降到原始位置。

阀芯再次与阀座接触，关闭阀门。

3. 工作原理解释：
- 当无电流通过电磁线圈时，阀芯与阀座紧密接触，阻止了气体或液体的流动。

- 当有电流通过电磁线圈时，电磁力使得阀芯上升，与阀座分离，形成一个通道，使流体得以通过。

- 当电流停止通过电磁线圈时，阀芯下降，闭合通道，阻止流体通过。

通过控制电流的开关，可以实现脉冲电磁阀的开关控制，用于
气体或液体的流量控制。

脉冲电磁阀广泛应用于工业自动化系统、水处理系统、空调系统等领域中。

电磁脉冲阀的适用介绍
什么是电磁脉冲阀
电磁脉冲阀是一种利用电磁脉冲原理控制工作流量的阀门。

它由电磁线圈、驱
动板和阀体等组成，通过控制电磁线圈的开关，来控制阀门的开启和关闭。

相比传统的电磁阀，电磁脉冲阀具有响应速度快、功耗低、安装方便等优点，
因此近年来在工业生产中得到广泛应用。

电磁脉冲阀的适用范围
电磁脉冲阀适用于多种工业领域，如民用水电气、工业供水、生产车间等。

下
面分别介绍不同领域下电磁脉冲阀的适用范围。

民用水电气领域
在民用水电气领域，电磁脉冲阀适用于控制自来水、天然气等介质的流量。

例如，可以在家用淋浴器和厨房水龙头中使用，通过控制开关来实现水流量的精准控制。

另外，电磁脉冲阀也可以用于控制民用气表的流量，以避免由于超量使用而发
生的危险情况。

工业供水领域
在工业供水领域，电磁脉冲阀通常用于控制水的逆流防止和漏水检测，例如在
水泵的进出水口处使用。

此外，电磁脉冲阀还可用于工业水处理设备中，用来控制各种药剂的加药量，
实现水质的调节和控制。

生产车间领域
在生产车间领域，电磁脉冲阀主要应用于工业流程控制中。

例如，可以将多个
电磁脉冲阀安装在一起来实现自动化流程控制，从而提高工厂的生产效率和稳定性。

此外，电磁脉冲阀还可以用于机器人制造业中，例如控制液压系统和气缸的运作，从而实现机器人臂的运动。

总结
总之，电磁脉冲阀具有很广泛的应用范围，可以用于多种工业领域，包括民用水电气、工业供水、生产车间等。

随着科技的不断发展，电磁脉冲阀的应用范围也将不断扩大，为工业生产的自动化和智能化带来更多的可能性。

电磁脉冲阀工作原理
电磁脉冲阀是一种采用电磁力控制的阀门，用于控制流体介质的通断。

其工作原理可以按以下步骤进行解析：
1. 构造：电磁脉冲阀通常由电磁铁、密封材料和阀体三部分组成。

电磁铁由线圈、铁芯和阀杆组成，通过控制线圈通电时产生的电磁力来实现阀杆的运动。

密封材料用于保证阀门的密封性能。

阀体则负责流体介质的通断。

2. 工作步骤：当电磁铁线圈不通电时，阀杆与阀门处于关闭状态。

当线圈通电时，电流通过线圈产生的磁场会使阀杆受到电磁力的作用，向上运动。

3. 通断控制：通常通过控制电磁铁线圈通电时间和电流的大小来控制阀门的通断。

当电磁铁线圈通电时间较短或电流较小时，阀门的通断速度较慢；当电磁铁线圈通电时间较长或电流较大时，阀门的通断速度较快。

4. 功能应用：电磁脉冲阀广泛应用于工业领域的流体控制系统中，例如液压系统、燃气系统、水处理系统等。

通过根据实际需要控制电磁铁的通断状态，可以实现对流体介质的准确控制。

总结来说，电磁脉冲阀通过控制线圈电流的通断来产生电磁力，从而控制阀杆的运动，实现对流体介质的通断控制。

其具有操作简单、控制精确等优点，在许多工业领域中得到广泛应用。

脉冲电磁阀工作原理脉冲电磁阀是一种常用于工业控制系统中的电磁阀，它通过电磁力控制流体的开关，广泛应用于液压、气动系统中。

脉冲电磁阀的工作原理非常重要，了解其工作原理有助于我们更好地使用和维护这些设备。

脉冲电磁阀的工作原理主要包括以下几个方面：1. 电磁力的作用，脉冲电磁阀内部包含一个线圈，当通电时，线圈会产生磁场，这个磁场会对阀内的磁性材料产生作用，从而控制阀的开关状态。

这种电磁力的作用是脉冲电磁阀能够实现迅速开关的基础。

2. 控制脉冲信号，脉冲电磁阀通常需要外部控制信号来实现开关操作，这个控制信号可以是电压的变化或者是脉冲信号。

当控制信号到来时，电磁阀内部的线圈会受到激励，产生磁场，从而控制阀的开关状态。

3. 流体控制，脉冲电磁阀内部包含一个阀芯，当电磁力作用于阀芯时，阀芯会改变流体通道的状态，从而实现流体的开关控制。

这种流体控制是脉冲电磁阀的核心功能，它能够实现液压、气动系统中流体的精准控制。

4. 反馈控制，一些高级的脉冲电磁阀还会包含反馈控制功能，通过传感器来检测阀芯位置或者流体状态，从而实现对流体控制的闭环调节。

这种反馈控制能够提高脉冲电磁阀的精度和稳定性。

总的来说，脉冲电磁阀的工作原理是基于电磁力对阀芯的控制，通过外部控制信号来实现流体的开关控制，同时一些高级的脉冲电磁阀还会包含反馈控制功能，实现对流体控制的闭环调节。

了解脉冲电磁阀的工作原理有助于我们更好地选择和使用这些设备，也有助于我们在实际应用中更好地维护和保养这些设备，延长其使用寿命。

在实际应用中，我们需要根据具体的控制要求和流体特性来选择合适的脉冲电磁阀，同时也需要注意脉冲电磁阀的安装和维护，确保其正常稳定地工作。

希望本文对脉冲电磁阀的工作原理有所帮助，也希望大家在实际应用中能够更好地使用和维护脉冲电磁阀，为工业控制系统的稳定运行做出贡献。

高频脉冲电磁阀参数
高频脉冲电磁阀是一种用于控制流体的阀门，通常用于气体或液体的控制系统中。

它们的参数包括工作电压、工作压力、流量特性、材料和适用介质等方面。

首先，工作电压是指电磁阀正常工作所需的电压范围，通常为直流或交流电压。

高频脉冲电磁阀的工作电压通常在12V、24V、110V或220V等范围内，具体取决于应用场景和制造商的设计。

其次，工作压力是指电磁阀能够承受的最大压力范围，这取决于阀体材料、密封件和结构设计。

一般来说，高频脉冲电磁阀的工作压力可以在0-1.6MPa或更高的范围内。

流量特性是指电磁阀在不同开启程度下的流体流量变化规律，通常用流量-开度曲线表示。

高频脉冲电磁阀的流量特性会影响其在流体控制系统中的精度和稳定性，制造商通常会提供相应的流量特性曲线图。

材料和适用介质是指电磁阀的阀体材料、密封材料和适用介质范围。

高频脉冲电磁阀通常采用不锈钢、铜、铝等材料制成，密封
件则采用氟橡胶、丁晴橡胶等耐腐蚀材料。

适用介质包括液体、气
体或腐蚀性介质等，制造商会在产品规格中明确标明适用介质范围。

除了上述参数外，还有一些其他参数也需要考虑，比如响应时间、温度范围、防护等级等。

这些参数将直接影响到高频脉冲电磁
阀在实际应用中的性能和可靠性。

总的来说，高频脉冲电磁阀的参数涵盖了多个方面，包括工作
电压、工作压力、流量特性、材料和适用介质等，用户在选型和使
用时需要综合考虑这些参数，以确保电磁阀能够满足实际应用的要求。
