全国职业院校技能大赛现代模具制造技术近期，全国职业院校技能大赛现代模具制造技术正在如火如荼地进行。
本次比赛旨在促进职业教育与产业发展的有机结合，提高行业技能水平，推动制造业高质量发展。
以下是比赛的一些详细情况：
一、比赛简介
本次比赛的主题是现代模具制造技术，旨在展现高职院校学生在这一领域中的实际操作技能水平，加强与行业相关企业的联系，提高学生在校期间的就业竞争力。
二、比赛内容
本次比赛共分为理论考试和实际操作两个阶段。
理论考试主要考察选手对现代模具制造相关知识和技能的掌握程度。
实际操作则要求选手根据模具图纸和操作要求，在规定时间内完成模具的加工制作，并对制作成果进行评估。
三、竞赛要求
1.选手需具备扎实的专业理论基础，熟练掌握现代模具制造技术，了解并能够运用相关的智能化制造技术；
2.选手需具备一定的操作能力和经验，并能在规定时间内按质按量地完
成加工制作任务；
3.选手要能够团结协作，积极沟通，从中共同学习，为赛事增添更多亮点和色彩。
四、参赛收获
本次比赛可让参赛选手深入了解现代模具制造技术，拓宽了视野，提
升了技能和操作水平，增强了对职业发展的信心和积极性。
同时，比
赛也为选手提供了一个展示自我、施展才华的机会，有利于全面提高
学生的综合素质。
五、展望未来
相信本次比赛能够激发更多中职院校学生对现代制造业的兴趣和热情，吸引更多高素质人才加入到制造业的队伍中来。
同时，也能够促进制
造业的数字化、网络化、智能化转型升级，推动经济社会持续发展。

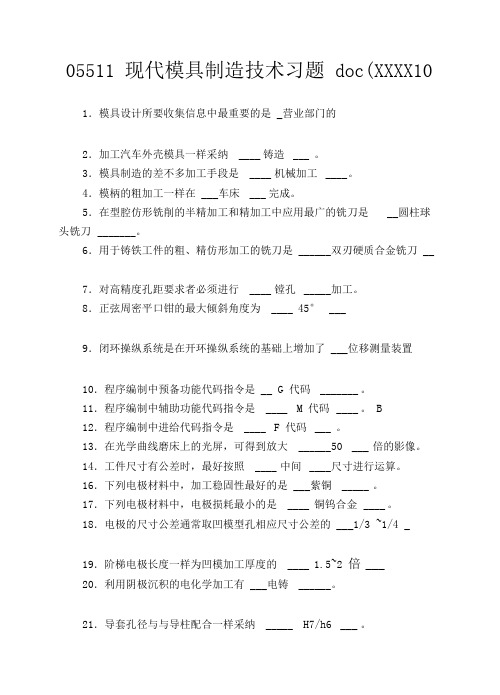

05511 现代模具制造技术习题doc(XXXX10 1．模具设计所要收集信息中最重要的是_营业部门的2．加工汽车外壳模具一样采纳 ____ 铸造___ 。
3．模具制造的差不多加工手段是 ____ 机械加工____ 。
4．模柄的粗加工一样在___车床 ___ 完成。
5．在型腔仿形铣削的半精加工和精加工中应用最广的铣刀是__圆柱球头铣刀_______。
6．用于铸铁工件的粗、精仿形加工的铣刀是 ______ 双刃硬质合金铣刀__7．对高精度孔距要求者必须进行 ____ 镗孔_____ 加工。
8．正弦周密平口钳的最大倾斜角度为 ____ 45° ___9．闭环操纵系统是在开环操纵系统的基础上增加了___位移测量装置10．程序编制中预备功能代码指令是__ G 代码_______ 。
11．程序编制中辅助功能代码指令是 ____ M 代码____ 。
B12．程序编制中进给代码指令是 ____ F 代码___ 。
13．在光学曲线磨床上的光屏，可得到放大 ______ 50 ___ 倍的影像。
14．工件尺寸有公差时，最好按照 ____ 中间____ 尺寸进行运算。
16．下列电极材料中，加工稳固性最好的是___紫铜 _____ 。
17．下列电极材料中，电极损耗最小的是 ____ 铜钨合金____ 。
18．电极的尺寸公差通常取凹模型孔相应尺寸公差的___1/3 ~1/4 _19．阶梯电极长度一样为凹模加工厚度的 ____ 1.5~2 倍___20．利用阴极沉积的电化学加工有___电铸 ______ 。
21．导套孔径与与导柱配合一样采纳 _____ H7/h6 ___ 。
22．为了保证导向作用，要求导柱导套的配合间隙___小于 _ 凸凹模之间的间隙一、多选1．正弦分中夹具适用于磨削 ____ AD _____ 。
A .同一个中心的凸圆弧B.同一个中心的凹圆弧C.不同心的凸圆弧D ．多角形2._____________________________________________________ 在正弦分中夹具上磨削工件，要换算的工艺尺寸有___ABC _________________A .各圆弧中心之间的坐标尺寸B.回转中心至各平面或斜面的垂直距离C.各斜面对坐标轴的倾斜角度 D .各圆弧的包角3．利用万能夹具磨削多回转中心工件时，一定要换算的工艺尺寸有_ _ABCD _______ 。

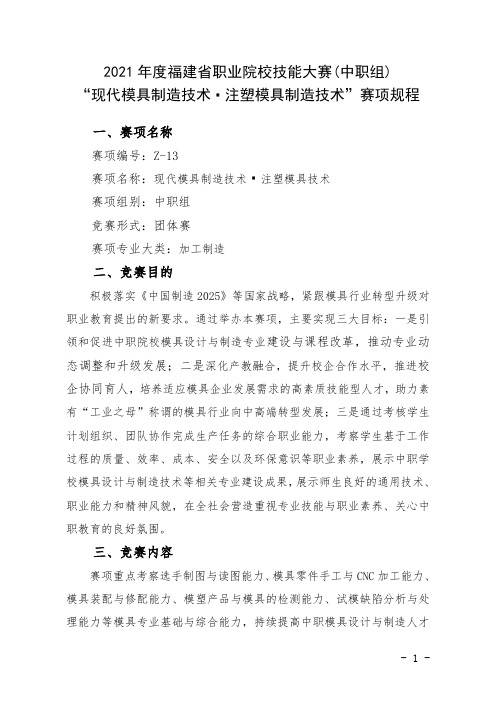

2021年度福建省职业院校技能大赛(中职组)“现代模具制造技术·注塑模具制造技术”赛项规程一、赛项名称赛项编号：Z-13赛项名称：现代模具制造技术·注塑模具技术赛项组别：中职组竞赛形式：团体赛赛项专业大类：加工制造二、竞赛目的积极落实《中国制造2025》等国家战略，紧跟模具行业转型升级对职业教育提出的新要求。
通过举办本赛项，主要实现三大目标：一是引领和促进中职院校模具设计与制造专业建设与课程改革，推动专业动态调整和升级发展；二是深化产教融合，提升校企合作水平，推进校企协同育人，培养适应模具企业发展需求的高素质技能型人才，助力素有“工业之母”称谓的模具行业向中高端转型发展；三是通过考核学生计划组织、团队协作完成生产任务的综合职业能力，考察学生基于工作过程的质量、效率、成本、安全以及环保意识等职业素养，展示中职学校模具设计与制造技术等相关专业建设成果，展示师生良好的通用技术、职业能力和精神风貌，在全社会营造重视专业技能与职业素养、关心中职教育的良好氛围。
三、竞赛内容赛项重点考察选手制图与读图能力、模具零件手工与CNC加工能力、模具装配与修配能力、模塑产品与模具的检测能力、试模缺陷分析与处理能力等模具专业基础与综合能力，持续提高中职模具设计与制造人才培养质量，促进模具行业向中高端转型发展。
（一）竞赛任务根据赛场给定的制件2D图纸、模具2D装配图和物料清单以及半成品模具实物，按照任务书要求，完成制件3D建模、设计所需成型零件（3D 和2D图）并加工、模具装调和试模，最终成型出合格制件，并在制件组装后进行制件整体检测等任务。
任务1：制件3D建模（5%）根据制件2D图纸，完成制件3D建模，完成制件装配实现功能要求。
参照《模具工国家职业标准》2011版中高级的要求。
提交制件3D数字模型文件与制件组件爆炸图。
任务2：模具成型零件3D建模和2D工程图绘制（10%）（1）依据完成的制件3D数字建模和模具2D装配图，设计需要加工的成型零件3D图；（2）设计指定的主要成型零件的2D工程图，要求符合GB/T4457-2002、GB/T 4457-2002等机械制图标准及GB/T 1800.2-2009 产品几何技术规范（GPS）极限与配合要求。
2023年全国职业技能大赛中职现代模具制造技术【2023年全国职业技能大赛中职现代模具制造技术】一、引言在融合发展的时代背景下，现代模具制造技术作为中职教育重要的一环，既是推动经济发展的关键力量，也是培养高素质技能人才的重要途径。
2023年全国职业技能大赛中职现代模具制造技术的举办，无疑将极大推动我国模具产业的振兴与发展，对于促进技能人才培养和推动职业教育的改革具有重要意义。
二、现代模具制造技术的重要性现代模具制造技术是现代工业制造的重要基础，它直接影响着制造业的发展速度和质量水平。
在制造业转型升级的当下，模具制造技术更是被寄予了更高的期望。
而中职教育在培养现代模具制造技术人才方面发挥着举足轻重的作用，2023年全国职业技能大赛的举办也将进一步彰显出中职教育对于技术人才培养的重视。
三、现代模具制造技术的发展趋势随着科技的不断进步，现代模具制造技术也在不断发展。
数字化、智能化和精密化将是模具制造技术发展的重要趋势。
随着3D打印、人工智能等技术的应用，模具制造将更加智能化和精准化。
在2023年全国职业技能大赛中职现代模具制造技术的比赛中，也将更加注重这些方面的能力和技术，从而更好地适应未来的技术发展趋势。
四、对2023年全国职业技能大赛中职现代模具制造技术的期待2023年全国职业技能大赛中职现代模具制造技术将成为一个展示中职教育成果、培养技能人才的重要舞台。
希望通过比赛，可以激发更多中职学生对于现代模具制造技术的兴趣，促进中职教育改革与创新，推动高质量职业技能人才的培养。
也期待比赛可以进一步推动现代模具制造技术的创新和发展，为我国制造业的振兴提供更多有力的支持。
五、结语2023年全国职业技能大赛中职现代模具制造技术的举办，必将成为中职教育和现代模具制造技术发展的重要里程碑。
相信在这样的舞台上，中职学生们将展现出更加优秀的技能和创新能力，也将为培养更多高素质技能人才，推动现代模具制造技术的发展，注入新的动力和活力。
第一章概论1、模具制造的特点？2模具制造时应满足的基本要求是什么？3.将金属材料加工成模具的方法主要有哪些？4.模具制造技术发展趋势如何？5.模具制造的基本工艺路线是什么？6.特种加工相对于传统机械加T有何优点？第二章模具的机械加工1.牛头刨床主要用于什么表面加工？2.仿形加工屮，什么仿形加工的方法仿形精度较低，不适宜加工精度要求高的模具？3.对坐标孔进行加工，使孔距精度高的机床是什么？坐标铿床主要用于加工有精确孔距要求的孔。
4.用來指定圆弧插补的平面和刀具补偿平面为ZX平面的指令是什么？用來指定圆弧插补的平面和刀具补偿平面为XY平面的指令是？川来指定圆弧插补的平面和刀具补偿平面为ZX平而的指令是？5.成形磨削时根据工艺要求，不一定要计算的工艺尺寸是什么？6.用正弦分屮夹具进行成形磨削时主要适合于磨削什么表面？7.成形磨削可在什么磨床上进行？用于成形磨削的夹具有哪些？8.靠模可分为平面靠模和立体靠模。
平面靠模用于平而轮廓的仿形，它指的是什么？在模具何种表而的加工中主要使用立体靠模？9.数控机床按数控装萱与机床的关系來分类，可以分为哪两人类？数控机床按被调景有无检测和反馈，乂如何分类？数控机床按控制刀具相对工件移动轨迹來分类，如何分？10.数控机床标准的坐标系采用什么坐标系，通常程序编制的正向如何确主？11.仿形加工的概念？12.成形磨削的方法有哪两种？成形砂轮磨削法的概念？13.模具制造中引入模具CAD/CAM系统有何良好效果？14.形状复杂的零件需要采用成形磨削。
成形磨削主要用于精加工什么零件？15.在坐标锂床上进行孔的粗精加工，正确的步骤是？用坐标锂床加T,首先要使工件定位。
定位的主要方法有哪些？16.在模具零件的诜削加工屮，应用最广的是立式诜床和万能工具铳床的立铳加工，主要加工对彖是齐种模具的什么表面？17.常用的仿形加工哪些？18.坐标僭床有哪三个主要的运动？坐标僭床是依靠上述三个运动的互相配合而实现孔加T 的。
附件2广东省高等教育自学考试专业考试计划简表专业代码：520804 专业名称：环境工程技术专业建设主考学校：华南农业大学学历层次：专科专业建设主考学校：华南理工大学学历层次：专科专业建设主考学校：暨南大学学历层次：专科专业建设主考学校：广东技术师范学院学历层次：专科专业建设主考学校：江门职业技术学院学历层次：专科专业建设主考学校：华南农业大学学历层次：专科专业建设主考学校：广东技术师范学院学历层次：专科专业代码：590106 专业名称：食品营养与卫生专业建设主考学校：南方医科大学学历层次：专科暨南大学专业建设主考学校：广东外语外贸大学学历层次：专科专业建设主考学校：广东财经大学学历层次：专科专业课程组：嵌入式技术专业建设主考学校：广东财经大学学历层次：专科专业课程组：移动商务技术- 11 -专业建设主考学校：广东财经大学学历层次：专科专业课程组：计算机及应用专业建设主考学校：华南师范大学学历层次：专科深圳大学- 13 -专业建设主考学校：南方医科大学学历层次：专科专业建设主考学校：华南理工大学学历层次：专科华南农业大学暨南大学广东外语外贸大学华南师范大学广东财经大学- 15 -专业建设主考学校：广东金融学院学历层次：专科专业建设主考学校：深圳大学学历层次：专科专业课程组：金融管理- 17 -专业建设主考学校：深圳大学学历层次：专科专业课程组：金融专业建设主考学校：暨南大学学历层次：专科广东金融学院- 19 -专业建设主考学校：华南理工大学学历层次：专科专业建设主考学校：华南农业大学学历层次：专科- 21 -专业建设主考学校：深圳大学学历层次：专科专业课程组：会计电算化专业建设主考学校：深圳大学学历层次：专科专业课程组：农村财会与审计- 23 -专业建设主考学校：广东外语外贸大学学历层次：专科深圳大学专业建设主考学校：深圳大学学历层次：专科暨南大学- 25 -专业建设主考学校：华南农业大学学历层次：专科专业建设主考学校：华南农业大学学历层次：专科暨南大学广东外语外贸大学华南师范大学广东财经大学深圳大学- 27 -专业建设主考学校：暨南大学学历层次：专科专业建设主考学校：深圳大学学历层次：专科专业课程组：销售管理- 29 -专业建设主考学校：深圳大学学历层次：专科专业课程组：市场营销专业建设主考学校：华南理工大学学历层次：专科暨南大学- 31 -专业建设主考学校：深圳大学学历层次：专科专业建设主考学校：广东外语外贸大学学历层次：专科- 33 -专业建设主考学校：广东外语外贸大学学历层次：专科暨南大学专业建设主考学校：华南师范大学学历层次：专科华南农业大学广州美术学院- 35 -专业建设主考学校：华南师范大学学历层次：专科华南农业大学广州美术学院专业建设主考学校：深圳大学学历层次：专科- 37 -专业建设主考学校：惠州学院学历层次：专科华南农业大学专业建设主考学校：华南师范大学学历层次：专科广州美术学院- 39 -专业建设主考学校：华南师范大学学历层次：专科广东省外语艺术职业学院专业代码：670121K 专业名称：心理健康教育专业建设主考学校：华南师范大学学历层次：专科- 41 -专业建设主考学校：华南师范大学学历层次：专科专业建设主考学校：暨南大学学历层次：专科广东外语外贸大学- 43 -专业建设主考学校：广东外语外贸大学学历层次：专科专业建设主考学校：广东外语外贸大学学历层次：专科- 45 -专业建设主考学校：广东外语外贸大学学历层次：专科专业建设主考学校：华南师范大学学历层次：专科- 47 -专业建设主考学校：广东外语外贸大学学历层次：专科专业建设主考学校：暨南大学学历层次：专科广东财经大学- 49 -专业建设主考学校：华南师范大学学历层次：专科。
05511现代模具制造技术总复习第一章概论1．模具的精度主要由制品精度和模具结构的要求来决定。
2．冲裁凸模和凹模要求表面光洁，刃口锋利，要求刃口部分的表面粗糙度为：R a 0.4。
3．材料硬度高，不属于模具制造的基本要求。
4．模具工作部分的表面粗糙度Ra都要求小于：0.8 m 。
5．模具成本低，不是模具制造的特点。
6．模具的寿命是指模具能生产合格产品的总数量。
7．根据模具的工艺特点，模具制造过程中尽可能减少使用专用二类工具。
8．模具制造时应满足的基本要求是制造精度高、使用寿命长、制造周期短、模具成本低。
9．模具制造的特点有：制造质量要求高、形状复杂、材料硬度高、单件生产。
10．模具制造周期的长短主要取决于制模技术和生产管理水平的高低。
11．模具制造技术的发展趋势：（1）开发、发展精密、复杂、大型、长寿命模具，以满足国内市场的需要。
（2）加速模具标准化和商品化，以提高模具质量，缩短模具制造周期。
（3）大力开发和推广应用模具CAD/CAM技术，提高模具制造过程的自动化程度。
（4）积极开发模具新品种、新工艺、新技术和新材料。
（5）发展模具加工成套设备，以满足高速发展的模具工业需要。
12．模具制造的基本工艺路线：（1）根据制品零件图样或实物进行估算。
（2）模具设计。
（3）模具制图。
（4）零件加工。
（5）装配调整。
（6）试模。
13．与传统机械加工相比，特种加工的优点：（1）加工情况与工件的硬度无关，可以实现以柔克刚。
（2）工具与工件一般不接触，加工过程不必施加明显的机械力。
（3）可加工各种复杂形状的零件。
（4）易于实现加工过程自动化。
14．我国模具技术的进步主要表现在：1）研究开发了几十种模具新钢种及硬质合金，钢结硬质合金等新材料，并采用了一些热处理新工艺，使模具使用寿命得到延长。
2）发展了一些多工位级进模和硬质合金模等新产品，并根据国内生产需要研制了一批精密塑料注射模。
3）研究开发了一些新技术和新工艺，如三维曲面数控仿形加工，模具表面抛光，表面皮纹加工以及皮纹辊制造技术，模具钢的超塑性成型技术和各种快速模技术等。
4）模具加工设备已得到较大的发展，国内已能批量生产精密坐标磨木，计算机控制（CNC）仿形铣床，CNC电火花线切割机床以及高精度的电火花成形机床等。
5）模具计算机辅助设计和辅助制造（模具CAD/CAM）已在国内数十个单位得到开发应用。
15．将金属材料加工成模具的方法，主要有：机械加工、特种加工、塑性加工、铸造和焊接。
1）、机械加工：即传统的切削加工和磨削加工。
2）、特种加工：也称电加工，加工过程中不需要施加机械力，也不需要比工件更硬的工具。
3）、塑性加工：主要是冷挤压制模法。
模具不需要型面精加工，制模速度快、省料、形状精确，但要先制一个原阳模。
4）、铸造：主要用于加工一些精度和使用寿命要求不高的模具。
特点是成型速度快，成本低。
模具材料有铸铁、合成树脂、锌基合金等。
5）焊接：将分散加工好的模具焊接在一起，形成所需的模具。
第二章模具的机械加工第一节一般机械加工1．车削加工：车削用于加工内外旋转表面，螺旋面，端面，钻孔，镗孔，绞孔以及滚花等。
工件的加工通常经过粗车，半精车和精车等工序而达到要求。
2．车削主要用于加工的模具表面有：圆形凸模、导柱和导套、球面、圆形对拼式型腔和圆形多型腔模具的加工。
3．模具的导柱、导套的粗加工主要采用卧式车床加工。
4．刨削加工：主要用于模具外形的加工。
加工设备有：牛头刨床和龙门刨床。
牛头刨床主要用于平面和斜面表面加工。
5．刨削加工的模具零件表面有：斜滑块、矩形毛坯的外形粗加工。
6．刨削主要用于模具零件外形加工。
中小型零件广泛采用牛头刨床加工；而大型零件则需用龙门刨床。
7．非圆凸模加工淬火后，用精刨作精加工是不正确的加工方法。
8．在模具零件的铣削加工中，立铣加工的模具表面主要有：平面或斜面的加工、圆弧面的加工、复杂型腔或型面的加工、坐标孔的加工。
9．钻削不属于平面加工方法；铣削，不属于特种加工方法。
10．铣削加工：模具加工中应用最广的是立式铣床和万能工具铣床，主要加工对象是模具的型腔和型面。
11．立铣加工主要有：平面或斜面的加工、圆弧面的加工、复杂型腔或型面的加工等。
12．插削加工：主要用于成形内孔的粗加工和大工件的外形加工。
13．磨削加工：主要保证模具的尺寸精度和表面粗糙度要求。
1）形状简单的零件使用一般磨削加工；形状复杂的零件需要采用成形磨削。
2）一般磨削加工是在平面磨床、内圆磨床或个圆磨床上进行的。
第二节模具的仿形加工1．仿形加工：以事先制成的靠模为依据，加工时触头对靠模表面施加一定的压力，并沿其表面上移动，通过仿形机构，使刀具作同步仿形动作，从而在模具零件上加工出与靠模相同的型面。
2．仿形加工的基本方式有：垂直二维仿形、水平二维仿形和三维仿形。
3．常用的仿形加工有：仿形车削、仿形铣削、仿形磨削、仿形刨削。
4．仿形加工的控制方式有：机械式、液压式、电控式、电液式和光电式等。
5．仿形加工中，机械式仿形加工的方法仿形精度较低，不适宜加工精度要求高的模具6．靠模可分为平面靠模和立体靠模。
平面靠模用于平面轮廓的仿形，它指放大图、样板、等；在模具型腔的加工中主要使用立体靠模。
7．仿形铣削加工时，铣刀的尺寸和形状，主要根据型腔的形状，尤其是型面圆角半径的大小来选用。
8．适合于型腔粗加工及要求型腔底部为清角的仿形加工采用圆柱立铣刀。
9．雕刻机是用于在模具型腔表面或型面上加工花纹图案、文字的专用机床。
第三节模具的精密加工1．坐标镗床是一种高精度孔加工的精密机床，所加工的孔不仅具有很高的尺寸精度和几何精度，而且具有极高的孔距精度。
2．坐标镗床：是一种高精度孔加工的精密机床。
主要用于加工有精确孔距要求的孔，坐标镗床加工孔的尺寸精度可达：IT6~IT7。
3．对坐标孔进行加工，使孔距精度最高的机床是坐标镗床。
但工件淬火后不能采用坐标镗床进行孔加工。
4．坐标镗床加工过程包括：工件的定位、坐标尺寸的计算、孔的加工等。
5．加工时，用来确定工件在机床上或夹具中正确位置所使用的基准为定位基准。
6．在坐标镗床上进行孔的粗精加工，正确的步骤是钻孔、半精镗、铰孔。
7．成形磨削的原理就是把零件的轮廓分成若干直线与圆弧，然后按照一定的顺序逐段磨削，使之达到图样上的技术要求。
8．坐标磨床有三个主要的运动：砂轮的转动、主轴的行星回转和上下往复运动。
坐标磨床是依靠上述三个运动的互相配合而实现孔加工的。
9．坐标磨床上可加工：内、外圆磨削、沉孔磨削和锥孔磨削等。
10．一般磨削加工的模具表面主要有：模具的型腔、型面；导柱的外圆；导套的内外圆表面和模具零件之间的接触面。
11．成形磨削：是成形表面精加工的一种方法。
可在成形磨床或平面磨床上进行。
12．成形磨削主要用于精加工：凸模、拼块凹模及电火花加工用的电极等零件。
13．成形磨削的方法有：成形砂轮磨削法和夹具磨削法。
14．成形砂轮磨削法：是利用修整砂轮工具，将砂轮修整成与工件型面完全吻合的相反型面，然后用些砂轮磨削工件。
15．夹具磨削法：将工件按一定的条件装夹在专用的夹具上，在加工过程中通过夹具调节使工件固定或不断改变位置，从而获得所需的形状。
16．用于成形磨削的夹具有：精密平口钳、正弦分中夹具、万能夹具、正弦磁力平台。
17．万能夹具是成形磨床的主要部件，也可作为平面磨床的成形夹具，主要由工件装夹部分、回转部分、十字滑板、分度部分组成。
18．在万能夹具上工件的安装方法有：钉紧固工件法、用精密平口钳装夹、用磁力台装夹和用磨回转体的夹具装夹。
19．正弦分中夹具用于磨削的工件有：同一个回转中心的凸圆柱面和斜面。
20．利用万能夹具磨削多回转中心工件时，要换算的工艺尺寸有：各圆弧中心之间的坐标尺、回转中心至各平面或斜面的垂直距离、各斜面对坐标轴的倾斜角度和各圆弧的包角。
21．正弦磁力台的最大倾斜角度为45°。
正弦精密平口钳可用于磨削斜面的最大角度为45°。
22．对于精密模具，通常最后用坐标磨床进行精加工。
23．成形砂轮的修整方法有：砂轮角度的修整、圆弧砂轮的修整、非圆弧曲面砂轮的修整。
24．在数控成形磨床上进行磨削的方法主要有以下三种：成形砂轮磨削、仿形磨削和复合磨削。
第四节数控机床加工1．数控机床：装备了数控装置，采用数字技术进行控制的机床。
数控机床由控制装置、数控装置、位置检测装置、伺服系统和机床本体等到组成。
2．数控机床的分类：1）、数控机床按被调量有无检测和反馈，可分为开环控制系统、闭环控制系统和半闭环控制系统。
2）、数控机床按控制刀具相对工件移动轨迹来分类，可以分为点位移控制系统、直线位移控制系统和连续控制系统。
3．数控加工与普通机床加工相比，主要优点有：自动化程度高，生产率高；加工精度高，产品质量稳定；适应性强。
4．数控编程的一般步骤：（1）确定工艺过程。
（2）运动轨迹的坐标计算。
（3）编写加工程序单。
（4）制备控制介质。
（5）程序效验和首件试切。
5．在数控加工程序中，是用各种准备功能的G指令和辅助功能的M指令来描述工艺过程的各种操作和运动特征的。
6．数控骗程的常用指令代码：1）在ISO代码中，G 指令是准备功能指令。
G01的含义是直线插补指令；G02的含义是顺圆弧插补指令，G03的含义是逆圆弧插补；G17是用来指定圆弧插补的平面和刀具补偿平面为XY平面的指令。
G18是用来指定圆弧插补的平面和刀具补偿平面为ZX平面的指令。
G19是用来指定圆弧插补的平面和刀具补偿平面为YZ平面的指令。
G41或G42是刀具半径补偿指令。
G41或G42指令的程序段中不能用G00或G01 指令。
G43或G44是刀具长度补偿指令。
G90 和G91 是绝对尺寸指令和增量尺寸指令。
2）M指令是辅助功能指令。
M01的含义是计划停止。
M02的含义是程序结束。
M03、M04、M05的含义分别是：主轴下转、主轴反转和主轴停止。
M06的含义是：换刀指令。
M30的含义是：程序结束，程序回到开始壮态。
7．编程时，需要确定的坐标系有：机床坐标系、工件坐标系等。
数控编程时，应首先设定工件坐标系。
8．工件坐标系采用右手定则来判定。
刀具移动的方向为坐标正方向。
9．程序原点：是编程员在数控编程过程中定义在工件上的几何基准点，有时也称为工件原点。
10．模具CAD/CAM：利用计算机进行模具的辅助设计和辅助制造。
11．模具制造中引入模具CAD/CAM系统的效果和作用：（1）缩短了设计和制造周期。
（2）提高了模具精度和设计质量。
（3）可以积累和检索模具设计和制造的经验。
（4）降低了成本。
（5）引起其他综合效应。
12．数控编程的一般步骤：（1）确定工艺过程。
（2）运动轨迹的坐标计算。
（3）编写加工程序单。
（4）制备控制介质。
（5）程序效验和首件试切。
第三章模具的特种加工一、电火花成形加工1．模具的特种加工方法主要有：电火花成形加工、电火花线切割加工、激光加工等。
