孔板流量计管道安装前的检查 孔板流量计常见问题解决方法

孔板流量计操作注意事项孔板流量计常见问题解决方法孔板流量计是测量流量的差压发生装置，搭配各种差压计或差压变送器可测量管道中各种流体的流量。

孔板流量计节流装置包括环室孔板，喷嘴等。

孔板流量计节流装置与差压变送器配套使用，可测量液体、蒸汽、气体的流量，孔板流量计广泛应用于石油、化工、冶金、电力、轻工等部门。

孔板流量计操作注意点：（1）节流件前后的直管段必需是直的，不得有肉眼可见的弯曲。

（2）安装节流件用得直管段应当是光滑的，如不光滑，流量系数应乘以粗糙度修正稀疏。

（3）为保证流体的流动在节流件前1D出形成充分进展的紊流速度分布，而且使这种分布成均匀的轴对称形1、每一路的使用1.1安装就位后，应确保全部的切屑和残渣均已清除，系统已经吹洗、试压、气流进入并升压至流量计入口阀。

1.2打开孔板流量计上游旁通小球阀1.3缓慢打开孔板流量计上游旁通小截止阀，气体缓慢充入直到孔板流量计下游电动强制密封球阀前。

注意：压力猛烈震荡或过快的高速加压会损坏孔板流量计。

为了保护气体孔板流量计，加到孔板流量计上的压力上升不能超过35kPa/s。

如现场不能测量压力变化，则监视孔板流量计流量不能超限。

1.4关闭旁通小球阀和截止阀。

1.5转动手轮打开入口强制密封阀。

1.6缓慢打开孔板流量计下游电动强制密封球阀（至少持续1分钟），**使用电动执行机构上的手动开关，确定要当心，不要使孔板流量计超速运转。

1.7按1.2—1.6步骤操作，整个系统充压完毕，天然气开始被计量。

2、在线比对气体孔板流量计（工作路和主路进行比对）2.1确保主路的入口和出口阀门是关闭的。

2.2依照“1每一路的使用”中的步骤 1.2,1.3,1.4,给主路充压。

2.3关闭工作路出口电动强制密封球阀，缓慢打开比对管路的强制密封球阀，缓慢打开主路出口电动强制密封球阀。

2.4气体依次通过工作路和主路。

两台孔板流量计可以相互比对，来检查是否有大的偏差。

2.5当比对结束后，关闭比对管路上和主路上的两个强制密封球阀，打开工作管路的出口球阀。

孔板流量计显现的问题及解决方法孔板流量计常见问题解决方法孔板流量计是目前在石油、化工、冶金、电力、供热、供水等领域用于测量气体、蒸汽、液体及引的流量的紧要手段。

1、流通截面积的变化在现场使用中，孔板表面可能会粘接上一层污垢或杂质，导致流通截面积变小，测量差压就会增大，从而测量流量增大。

解决方法：检查孔板四周是否干净，对其进行清洗。

2、变送器零点漂移假如使用时间较长，变送器的零点可能会发生漂移，假如是正漂移，显示的差压将会增大，显示的流量就会增大。

解决方法：对变送器的零点进行校正。

3、孔板流量计上下游直管段长度不够上下游直管段长度假如不够，气体将得不到充分进展，会使计量结果造成较大误差，假如上游在规定直管段内存在单个弯头或平面双弯头，将使计量结果偏高。

解决方法：改造蒸汽管道，使上下游直管段长度达到规定要求。

在节流装置之前加装整流器。

4、孔板厚度不符合规定标准中规定孔板厚度应介于孔板开孔厚度e与0.05D之间。

假如超出这个范围，将使气体流过孔板的阻力损失增大，使计量值比实际值偏高。

解决方法：检查孔板厚度，假如超出这个范围，进行更换。

孔板流量计5、差压变送器的三阀组漏气假如三阀组中的低压阀漏气，将会导致测量差压增大，测量结果就会增大。

解决方法：假如三阀组中的低压阀门漏气，将该阀门进行紧固，必要时进行更换。

6、隔离液液位高度不等引压管中从冷凝罐到差压变送器中的液位是为了将高温介质与差压变送器隔开，保护差压变送器。

假如低压测液位高度高于高压测液位高度，将导致测量差压增大，测量流量就会增大。

解决方法：检查高处与低处侧冷凝罐的高度是否一致，假如不一致，进行校正。

检查冷凝罐的高度是否高于蒸汽管道，假如低于管道，将冷凝罐的高度抬高。

孔板流量计的管道积水解决方法孔板流量计就是流体经过管道上的孔板节流装置时，会在其前后形成差压，差压的大小与流体流过的流量有关，按此原理测量出差压后通过流量积算仪可以显示出流量。

从上述可以看出假如管道中有积水，势必会影响测量的结果，有测量误差，所以要避开这种措施，确定要找到解决的方法。

孔板流量计常见故障及处理方法孔板流量计是一种广泛应用于工业生产中的流量计，它通过在管道中设置孔板来产生压差，在一定条件下能准确地计算流量。

然而，孔板流量计在长期使用过程中也会遇到一些故障，下面就来介绍一下孔板流量计的常见故障及处理方法。

1、孔板堵塞孔板堵塞会导致压差不准确，从而影响计量的准确性。

造成孔板堵塞的原因一般有两种，一种是物料沉淀在孔板的孔道上，另一种是气体或者液体中悬浮着可溶解或者难溶解的固态颗粒。

处理方法：当发现孔板堵塞时，需要及时清洗孔板，以达到恢复正常测量的目的。

首先可以用洗涤液进行清洗，可以使用专门的清洗机器或者手动清洗，重点清洗孔板的内部和外部孔道，清洗后用清水进行彻底冲洗，保证清洗干净。

2、管道振动管道振动是孔板流量计使用中出现的另一种常见故障，一般表现为流量测量值出现波动。

处理方法：当出现管道振动时，首先需要确认管道振动的原因。

如果管道振动是由安装不当导致的，那么就需要重新安装；如果管道振动是由管道在输送物料时产生的，那么可以考虑将管道加固以消除振动;同时还可以考虑加装减震装置或者在管道上装置减震材料来消除振动。

3、气泡或者液滴当管道中有气泡或者液滴存在时，会导致孔板流量计的测量不准确，甚至出现大的误差。

处理方法：如果是由于管道中气泡的存在导致测量不准确，可以考虑在管道中加装除气器或者在孔板前方加装气泡阀门。

如果是由于管道中液滴的存在导致测量不准确，可以考虑在液滴生成的地方加装排水管道或者排水的装置。

4、液体凝固当液体中的温度过低时，会出现产生凝固现象，这时会给孔板流量计带来很大的影响。

处理方法：为了防止凝固现象的产生，需要在管道上加装绝热材料以保持温度，除此之外，还可以考虑在管道的下游加装加热装置，使得液体的温度保持在一定的范围内。

5、压力损失过大当孔板流量计的压力损失超过一定范围时，会导致流量计的测量不准确。

处理方法：如果孔板流量计的压力损失过大，可以考虑对管道进行改造，优化管道结构，使得压力损失尽量减少。

孔板流量计安装不当会导致测量误差孔板流量计是一种广泛应用于工业领域中的流量测量仪器，它具有成本低，结构简单易维护等优点。

同时，孔板流量计能够通过测量压差来计算出流量大小，具有测量稳定性好等特点。

但是，孔板流量计的测量精度与安装方式密切相关。

如果孔板流量计安装不当，会导致测量误差的问题。

本文将详细介绍孔板流量计安装不当会导致的测量误差及其解决方法。

孔板流量计简介孔板流量计是一种D型管道测量仪器，由截面狭小的孔板和法兰等部件组成。

在使用过程中，将孔板放置于D型管道的一端，流体在孔板前面形成高速流动，而在孔板后面形成低速区域。

由于孔板前后沿用D型管道，因此在高速区域形成了一个压缩区域，而在低速区域形成了一个扩张区域。

这样，能够形成一个差压，利用差压传感器来测量压差，从而计算出流量大小。

孔板流量计具有结构简单，成本低，准确度高等特点，常被应用于各种场合中。

然而，孔板流量计的安装方式直接影响了其测量的精度。

孔板流量计安装不当导致的测量误差安装位置不当孔板流量计的安装位置若不当，则会引起偏差。

孔板流量计要求必须在一段直管道上使用,并且直管道的长度必须满足要求。

如果管道弯曲或弯头比较多，那么就可能形成涡流，从而导致压差测量的不稳定性。

因此孔板流量计的安装位置要求必须符合规定，例如管道段长度在30D以内，安装点处不能有弯头或者死角等。

安装方向不当孔板流量计的安装方向也会对其测量精度产生影响。

孔板流量计的方向，是从法兰的下侧进入，出口在法兰的上侧。

如果孔板流量计的方向安装错误，则会引起流体的脉动，从而影响到差压传感器的精度。

正确的安装方向应该按照孔板流量计的使用说明进行。

安装距离不当孔板流量计的安装距离也是影响其测量精度的重要因素。

孔板流量计在安装过程中，需要保证前后方向离管道的壁面距离符合规定。

因为如果前后方向与管道壁面的距离不够，则会造成流体流向异常，从而影响到仪器的测量精度。

孔板流量计测量误差的解决方法安装位置方面如果孔板流量计的安装位置不当，那么需要更改孔板流量计的安装位置，符合孔板流量计的使用要求。

孔板流量计计量存在的问题及解决办法蒸汽是工业企业生产过程中一项非常重要的二次能源，尤其是热能应用方面发挥着不可替代的作用。

通过提高蒸汽计量的准确性，一方面可以降低蒸汽的能源消耗减少企业的生产成本，另一方面可以减少贸易争端。

本文主要对蒸汽流量计量中存在的问题进行分析探讨，并提出合理化解决方案。

标签：蒸汽流量计量;问题;解决方法近年来，随着社会经济发展水平的不断提高，项目建设生产规模不断扩大，在部分项目比如钢铁、染整行业等的生产经营过程中存在大规模使用热能蒸汽的工艺流程，尤其是在南方几大染整基地，蒸汽被广泛应用于生产线染色、定型、水洗等生产的环节。

染整生产企业对蒸汽流量计量的工作管理要求日益提高，现阶段蒸汽流量计量的测量原器件无论从原理上还是实际应用上，都基本比较成熟，但由于蒸汽在使用过程中，存在着相变的情况。

所以，蒸汽的实际贸易计量上，时而出现争议，存在一些问题。

一、蒸汽流量计量的基本论述蒸汽流量计量主要是指利用先进的计量器具产品以及系统化测试计算器等对生产过程中的蒸汽进行准确计量，一定程度上能提高蒸汽利用率。

随着科学技术水平的不断提高，蒸汽的系统化管理也在不断加强，计量工具质量水平也得到日益提升，一般情况下蒸汽流量计量系统可以保持正常运行。

例如利用精度较高的蒸汽计量变送器、先进计算机网络技術、带蒸汽计量压力温度补偿以及蒸汽流量计量的系统性测量远件，辅以追踪测量等功能，基本可以满足日常用热企业的计量需求。

但是在一些小型生产企业中，存在由于生产不稳定，蒸汽用量时高时低，从而导致蒸汽的流量计量精度偏低，计量器具的故障率较高，使用寿命较短。

二、现阶段蒸汽流量计量中存在的问题（一）蒸汽流量计量表检定的问题蒸汽流量计量表检定，蒸汽流量计校验属于能源计量的计量器具，理应定期检定，尤其是用于贸易结算方面，应定期到有资质的机构进行标定。

目前大部份蒸汽流量计采用的检定方式都只能做到变送器实物检定，一次传感元件由于受到安装、拆卸、运输等方面原因，不易开展实流检定工作。

孔板流量计现场无法显示的原因及分析孔板流量计常见问题解决方法孔板流量计广泛应用于石油、化工、冶、电力、供热、供水等域的过程掌控和测量。

节流装置又称为差压式流量计，是由次检测件（节流件）和二次装置（差压变送器和流量显示仪）构成广泛应用于气体、蒸汽和液体的流量测量，具有结构简单，维护和修理便利，性能稳定。

自从应用在工业域之后，其应用范围不断扩大，原有的产品规格和标准无法好的适应变化快速的工业机械的进展。

孔板流量计产品紧要应用于气体，蒸汽等等的方面，但是在运用的时候会碰到很多的故障问题。

孔板流量计现场无法显示分析：1、仪器的屏蔽线接入不良，所以需要的就是加强屏蔽。

2、在流动的时候管道的震动是特别的大的。

所以应当尽量的避。

3、要确定的就是管道是否具有流量。

并且孔板流量计可以测得流量的下线。

4、看下孔板流量计的长度够不够等等。

所以在用户使用的时候孔板流量计不显示的话需要注意下这些问题。

提高标准孔板流量计精准度的措施为了提高标准孔板流量计的精准度 ,可实行以下措施：1、标准孔板节流装置的制造与安装利用标准孔板流量计测量天然气流量必需严格依照 SY/T6143 2023标准规定的各项技术指标 ,对标准孔板节流装置进行设计、加工制造、检验、安装和使用。

特别是孔板直角入口边缘尖子度和测量管内壁粗糙度的加工和检验；孔板前后直管段长度的保证 ,直管段圆度、台阶以及孔板与测量管同轴度的保证。

另外 ,开发统一的标准孔板流量计的设计软件 ,可提高节流装置设计和仪表选型的技术水平。

2、接受可换孔板装置与定值节流装置可换孔板节流装置是一种新型节流装置 ,节流元件地安装在固定的座体内（座体通过法兰与管道连接）,在不拆动管道或不停止流体输送的情况下 ,可便利地提升孔板 ,进行检查、清洗或更换 ,从而保证了计量精准度。

接受液压升降的装置 ,孔板提升快捷 ,特别适用于大口径孔板。

这种节流装置还配有清洗室和清洗机构 ,为解决污垢介质 ,特别是单井天然气的精准计量供应了有效手段。

差压式孔板流量计容易出现的问题及解决方法公司标准化编码 [QQX96QT-XQQB89Q8-NQQJ6Q8-MQM9N]差压式容易出现的问题及解决方法摘要：本文主要针对差压式（孔板）流量计的“空跳”现象以及采用差压式流量仪表计量时的一些不正常现象监管方法及防止对策。

关键词：差压式流量计空跳现象监管方法防止对策差压式（孔板）流量计因其设计规范，简单牢固，一致性好，不需实流标定诸多优点被广泛应用于贸易结算，但在实际使用过程中，经常会出现一此问题，比如“空跳”、多计、少计及导压管高度修正等问题，使供、用双方蒙受不必要的损失，下面就对产生这些问题的原因进行实例分析并提出解决办法。

一、差压式流量计是以伯努利方程和流动连续性方程为依据，当流体流经节流件（或传感器）时，在其两侧产生差压，而这一差压与流量的平方成正比。

将差压变送器与流量显示仪表配合起来检查零位输出，如果零位存在偏差，则可能的原因如下。

（一）差压变送器静压误差。

根据 JJG640-1994差压式流量计检定规程规定：单向静压试验：在正压室加入公称压力，保持 5min后撤压，待 10min后，测量基本误差和回程误差，然后用同样方法对负压进行同样试验；双向静压试验：在正、负压室同时加 25%的公称压力，待稳定后测量输出下限值的变化量，然后将压力上升到公称压力作同样的试验。

在实际工作中，经常采用加工作静压，这种方法在产品经常推荐采用。

具体操作方法是：在检定完毕后，先开平衡阀，再开正压阀，送正负压室工作压力，通过调整零点克服静压影响。

例：某蒸汽用户，现场安装条件符合要求，但是其总阀门在节流装置以前。

在差压变送器检定完毕后，先开平衡阀，再开正压阀，送正负压室工作压力，此时差压变送器零点为，调差压变送器零点上移至检定时数值为，完毕后，将差压变送器投入运行。

当用户停汽一段时间后，流量积算仪走字。

其解决方法有以下几种：1.条件具备者尽可能采用规程上规定的静压值进行静压试验。

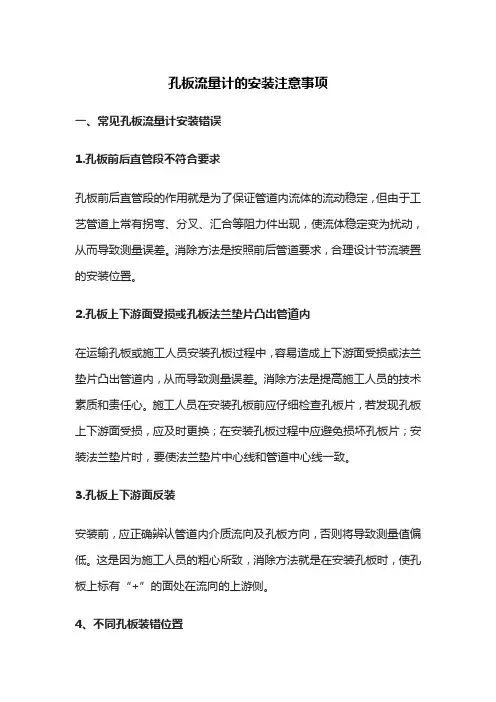

孔板流量计的安装注意事项一、常见孔板流量计安装错误1.孔板前后直管段不符合要求孔板前后直管段的作用就是为了保证管道内流体的流动稳定，但由于工艺管道上常有拐弯、分叉、汇合等阻力件出现，使流体稳定变为扰动，从而导致测量误差。

消除方法是按照前后管道要求，合理设计节流装置的安装位置。

2.孔板上下游面受损或孔板法兰垫片凸出管道内在运输孔板或施工人员安装孔板过程中，容易造成上下游面受损或法兰垫片凸出管道内，从而导致测量误差。

消除方法是提高施工人员的技术素质和责任心。

施工人员在安装孔板前应仔细检查孔板片，若发现孔板上下游面受损，应及时更换；在安装孔板过程中应避免损坏孔板片；安装法兰垫片时，要使法兰垫片中心线和管道中心线一致。

3.孔板上下游面反装安装前，应正确辨认管道内介质流向及孔板方向，否则将导致测量值偏低。

这是因为施工人员的粗心所致，消除方法就是在安装孔板时，使孔板上标有“+”的面处在流向的上游侧。

4、不同孔板装错位置这种情况一般在试车阶段特别容易出现。

在试车阶段，各工艺管道需要多次吹扫，频繁拆装孔板。

若孔板尺寸一样，稍不注意就会出现差错，调换孔板即可恢复正常。

由此可见为了让仪表发挥最大功能和作用，正确选型是首要条件，正确安装是决定性因素。

二、孔板流量计安装前注意事项1.仪表安装前，工艺管道应进行吹扫，防止管道中滞留的铁磁性物质附着在仪表里，影响仪表的性能，甚至会损坏仪表。

如果不可避免，应在仪表的入口安装磁过滤器。

仪表本身不参加投产前的气扫，以免损坏仪表。

2.仪表在安装到工艺管道之前，应检查其有无损坏。

3.仪表的安装形式分为垂直安装和水平安装，如果是垂直安装形式，应保证仪表的中心垂线与铅垂线夹角小于2°；如果是水平安装，应保证仪表的水平中心线与水平线夹角小于2°。

4.仪表的上下游管道应与仪表的口径相同，连接法兰或螺纹应与仪表的法兰和螺纹匹配，仪表上游直管段长度应保证至少是仪表公称口径的5倍，下游直管段长度大于等于250mm。

孔板流量计测量精度的方法孔板流量计常见问题解决方法孔板流量计，具有结构简单、维护和修理便利、性能稳定等特点，并且广泛应用于石油、化工、冶金、电力、供热、供水等领域的过程掌控和测量。

但孔板流量计在现场测量的时候孔板流量计，具有结构简单、维护和修理便利、性能稳定等特点，并且广泛应用于石油、化工、冶金、电力、供热、供水等领域的过程掌控和测量。

但孔板流量计在现场测量的时候，还是会碰到一些问题，常常会由于一些客观的因素而导致测量结果误差较大，下面就给大家紧要介绍下提高孔板流量计测量精度的方法：1、孔板流量计进行逐台标定：大家都知道，标准孔板只要设计制造参照相关标准，不需要实流标定就可以直接使用。

由于流出系数可以直接由软件算出，但是计算机计算终归的比较理想的，和现场环境还是有确定差别的，所以，为了保证测量精度，建议对每台流量计进行实流标定，把标定出的流出系数和计算结果进行比对，算出差值，进行修正。

2、温度对孔板流量计的影响及其修正，流体温度变化引起密度的变化，从而导致差压和流量之间的关系变化，其次，温度变化引起管道内径，孔板开孔的变化，对温度变化的修正，就是实行温度仪表测量现场温度进而输入到二次仪表中来修正温度变化而导致的误差。

3、可膨胀性校正：孔板流量计测量蒸汽，气体流量时，必需进行流体的可膨胀性校正，实在校正系数可以参照节流装置设计手册。

4、雷诺数修正，孔板流量计的流量系数和雷诺数之间有确定的关系，当质量流量变化时，雷诺数成正比变化，因而引起流量系数的变化。

5、蒸汽质量流量的计算，孔板流量计测量蒸汽时，先由差压信号求得流量值，再由蒸汽温度，压力值查表得出密度，来计算蒸汽流量质量。

以上内容，是关于提高孔板流量计测量精度方法的介绍。

在实行方法之前，需要对孔板流量计测量精度不精准的原因进行分析和了解。

—专业分析仪器服务平台,试验室仪器设备交易网,仪器行业专业网络宣扬媒体。

相关热词：等离子清洗机,反应釜,旋转蒸发仪,高精度温湿度计,露点仪,高效液相色谱仪价格,霉菌试验箱,跌落试验台,离子色谱仪价格,噪声计,高压灭菌器,集菌仪,接地电阻测试仪型号,柱温箱,旋涡混合仪,电热套,场强仪万能材料试验机价格,洗瓶机,匀浆机,耐候试验箱,熔融指数仪,透射电子显微镜。

孔板流量计安装及调试方法及操作规程孔板流量计安装及调试方法在流量和蒸汽测量中孔板流量计是较为常用的流量计，广受市场上的好评，首次使用孔板流量计的企业中有很多对孔板流量计如何安装以及调试还比较陌生，下面我对孔板流量计的安装要求及如何调试做简要的介绍，希望对大家有所帮忙。

标准孔板流量计是将标准孔板与多参数差压变送器（或差压变送器、温度变送器及压力变送器）配套构成的高量程比差压流量装置，可测量气体、蒸汽、液体及天然气的流量，广泛应用于石油、化工、冶金、电力、供热、供水等领域的过程掌控和测量。

一、孔板流量计安装基本要求：（1）对于新设管路系统，必需先经扫线后再安装标准孔板，以防管内杂物堵塞或损伤标准孔板。

（2）安装前应认真核对标准孔板的编号、位号、规格是否与管道情况、流量范围等参数相符。

在取压口相近标有“+”的一端应与流体上游管段联接，标有“—”的一端应与流体下游管段联接。

（3）标准孔板的中心线应当与管道中心线同轴。

二、孔板流量计的安装对管道的要求：（1）孔板流量计安装时应配有一段测量管,至少保持前10DN、后5DN的等径直管段，以提高测量精度。

（2）在孔板流量计前后若需安装阀门，建议选闸阀且在运行中全开；调整阀则应在下游5DN之后的管路中。

（3）引压管路的内径与管路长度和介质脏污程度有关，通常在45米以内用内径为8—12mm的管子。

（4）测量液体流量时引压管水平段应在同一水平面内。

若是在垂直管道上安装节流件，引压短管之间相距确定的距离（垂线方向），这对差压变送器的零点有影响，应通过“零点迁移”来校正。

（5）引压管路应有坚固的支架托承，两根取压管路应尽可能相互*近并阔别热源或震动源，测量水蒸汽流量时，应用保温材料一同包扎，必需时（如气温0℃以下）加伴热管防止结冰。

在测量脏污流量时，应附设隔离器或沉降器。

（6）引压管路内必需始终保持单相流体状态。

被测流体是气体时，引压管路（包括差压计的压力腔）内全部是气相；被测流体是液体时，引压管路内全部是液相，确定不能有气泡。

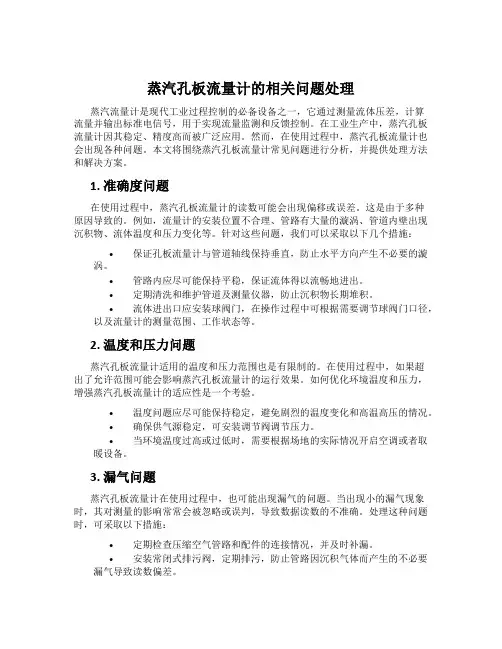

蒸汽孔板流量计的相关问题处理蒸汽流量计是现代工业过程控制的必备设备之一，它通过测量流体压差，计算流量并输出标准电信号，用于实现流量监测和反馈控制。

在工业生产中，蒸汽孔板流量计因其稳定、精度高而被广泛应用。

然而，在使用过程中，蒸汽孔板流量计也会出现各种问题。

本文将围绕蒸汽孔板流量计常见问题进行分析，并提供处理方法和解决方案。

1. 准确度问题在使用过程中，蒸汽孔板流量计的读数可能会出现偏移或误差。

这是由于多种原因导致的。

例如，流量计的安装位置不合理、管路有大量的漩涡、管道内壁出现沉积物、流体温度和压力变化等。

针对这些问题，我们可以采取以下几个措施：•保证孔板流量计与管道轴线保持垂直，防止水平方向产生不必要的漩涡。

•管路内应尽可能保持平稳，保证流体得以流畅地进出。

•定期清洗和维护管道及测量仪器，防止沉积物长期堆积。

•流体进出口应安装球阀门，在操作过程中可根据需要调节球阀门口径，以及流量计的测量范围、工作状态等。

2. 温度和压力问题蒸汽孔板流量计适用的温度和压力范围也是有限制的。

在使用过程中，如果超出了允许范围可能会影响蒸汽孔板流量计的运行效果。

如何优化环境温度和压力，增强蒸汽孔板流量计的适应性是一个考验。

•温度问题应尽可能保持稳定，避免剧烈的温度变化和高温高压的情况。

•确保供气源稳定，可安装调节阀调节压力。

•当环境温度过高或过低时，需要根据场地的实际情况开启空调或者取暖设备。

3. 漏气问题蒸汽孔板流量计在使用过程中，也可能出现漏气的问题。

当出现小的漏气现象时，其对测量的影响常常会被忽略或误判，导致数据读数的不准确。

处理这种问题时，可采取以下措施：•定期检查压缩空气管路和配件的连接情况，并及时补漏。

•安装常闭式排污阀，定期排污，防止管路因沉积气体而产生的不必要漏气导致读数偏差。

4. 故障分析对于蒸汽孔板流量计的各种故障，我们需要尽可能深入地进行分析，找到根本原因，才能将问题解决。

•对于常见问题，如测量范围变小、测量器件失灵，可先排除可能出现的故障点。

孔板流量计计量应用中常见故障问题分析及解决措施摘要：差压式孔板流量计结构简单，操作较方便，使用技术成熟，使得其在管道计量结算中得到广泛应用。

但在实际使用过程中，经常会由于工艺介质、仪表附件原因，出现的“空跳”、“零漂”及“汽化”等问题，产生测量偏差，造成计量结算出现多计或少计，甚至有恶意作弊情况，导致产生不必要的损失。

基于此，本文就对孔板流量计原理、容易产生的问题及原因，进行实例分析，并提出解决办法。

关键词：孔板流量计；计量应用；常见故障；解决措施1测量原理流体由于有压力而具有位能，流体由于有流速而具有动能，充满管道的流体，当它们流经管道内的节流装置时，流束将在节流装置的节流件处形成局部收缩，从而使流速增加，静压力低，于是在节流件前后便产生了压力降，即压差，介质流动的流量越大，在节流件前后产生的压差就越大，所以孔板流量计可以通过测量压差来衡量流体流量的大小，而这一差压与流量的平方成正比，最终归结为流量F与差压△p的开方成线性关系，这种测量方法是以能量守衡定律和流动连续性定律为基准的。

孔板的设计制造是依据用户提供的工艺介质参数。

而在孔板流量计实际运行过程中，工艺介质的实际温度、压力，与最初用户提供的设计温度、压力会有所偏差，对仪表指示准确度有所影响，为解决这一问题，实际应用过程中，引入温压补偿，通过在流量累计仪或DCS系统中，按照补偿公式进行换算，最终得出准确流量。

2故障原因分析及解决措施孔板流量计变送器输出至流量累计仪或DCS系统，构成整个仪表回路。

故障分析要考虑整个回路中的工艺介质、取压管路、仪表元件、显示系统等。

2.1变送器指示零点存在偏差可能的原因（1）差压变送器静压误差根据《压力变送器检定规程》，静压影响的检定：首先是下限变化的检定，将密封性检查后的差压变送器高、低压力容室联通，从大气压力缓慢输人至额定工作压力，保持3min后释放至大气压力。

期间分别测量大气压力和额定工作压力状态下的输出下限值；其次是量程变化的检定，将差压变送器的高、低压力容室联通，输入额定工作压力，并测量输出的下限值，然后关闭平衡阀，将低压力容室的压力降低，使高、低压力容室的压差为差压上限值，同时测量输出上限值。

孔板流量计校验方案1. 引言孔板流量计广泛应用于工业领域中实时测量流体流量的需求，而其准确性和可靠性对于生产过程的控制至关重要。

为了确保孔板流量计的准确性，需要进行定期的校验。

本文将介绍孔板流量计校验方案的详细步骤和注意事项。

2. 校验设备和工具在进行孔板流量计的校验前，准备以下设备和工具： - 校验仪表：选择准确度高的流量计校验仪表，比如磁流量计或涡轮流量计。

- 压力计：用于测量流体的压力，确保孔板流量计的测量结果与实际压力一致。

- 温度计：用于测量流体的温度，确保孔板流量计的测量结果与实际温度一致。

- 手持计算器：用于进行计算和记录校验结果。

- 其他辅助设备：比如橡胶管、接头、螺纹密封胶等，用于连接和安装校验设备。

3. 校验步骤步骤一：安装孔板流量计在进行校验之前，首先需要正确安装孔板流量计。

根据孔板流量计的安装手册，按照正确的方法将孔板流量计安装在管道上。

确保孔板流量计与管道之间没有泄漏和松动的现象。

步骤二：准备校验仪表将校验仪表与孔板流量计连接起来。

根据校验仪表的使用手册，选择正确的接头和连接方式。

确保连接牢固，没有泄漏。

步骤三：设置校验参数根据孔板流量计的规格和使用要求，设置校验仪表的参数。

主要包括流量范围、压力范围和温度范围等。

确保校验仪表的参数与孔板流量计的要求一致。

步骤四：进行流量校验根据实际需求，控制校验仪表的流量输出。

可以选择不同的流量点进行校验，以覆盖孔板流量计的整个测量范围。

记录校验仪表的流量值和孔板流量计的测量值。

步骤五：进行压力校验在保持流量不变的情况下，调整校验仪表的压力输出。

可以选择不同的压力点进行校验，以测试孔板流量计在不同压力下的准确性。

记录校验仪表的压力值和孔板流量计的测量值。

步骤六：进行温度校验在保持流量和压力不变的情况下，测量流体的温度。

可以通过添加修正及不确定度计算?记录校验仪表的温度值和孔板流量计的测量值。

步骤七：计算校验结果根据校验的数据和相关公式，计算孔板流量计的相对误差和绝对误差。

孔板流量计测量蒸汽积水问题处理方法孔板流量计常见问题解决方法蒸汽孔板流量计是将标准孔板与多参数差压变送器（或差压变送器、温度变送器及压力变送器）配套构成的高量程比差压流量装置，测量气体、蒸汽、液体及引的流量。

孔板流量计就是流体经过管道上孔板节流装置时，会在其前后形成差压，差压的大小与流体流过的流量有关，按此原理测量出差压后通过流量积算仪可以显示出流量。

孔板气体流量计实际运用过程中，如空气、煤气、蒸汽的计量，因测量介质中有水蒸汽，当温度降低或压力上升时都会使其中的水蒸气结成水，且常常聚集在计量孔板前，造成计量误差。

因此，有必要分析孔板前积水对测量结果影响的程度，对其适时处理。

蒸汽孔板流量计的处理措施：1、适时排放管道中的凝结水。

安装排水装置是避开积水堵塞管道的紧要措施，一方面要合理设计管道坡度及排水装置的分布，定期维护检查，差压变送器避开大量水聚集堵管。

凝结水的适时排出也降低了管道湿度，减缓凝结水和其它杂质对管道的腐蚀，从而提高计量数据的精准性。

2、解决节流件前积水zui简单的方法是节流件的下部开疏液孔。

将节流装置安装在垂直工艺管上，或改用圆缺孔板或偏心孔板。

其中，偏心孔板不确定度较小，优于圆缺孔板。

从上述中孔板流量计在使用过程中假如可以管道中有积水，会影响测量的结果，有测量误差，所以要避开这种措施，确定要找到解决的方法。

通过以上蒸汽流量计我的了解，希望能对您有所帮忙。

在使用孔板流量计的企业中有很多对孔板流量计如何安装、调试还比较生疏，下面和顺达技术我对孔板流量计的安装要求及如何调试做简要的阐述，希望对大家有所帮忙。

孔板流量计安装管道条件：1、节流件前后的直管段必需是直的，不得有肉眼可见的弯曲。

2、安装节流件用得直管段应当是光滑的，如不光滑，流量系数应乘以粗糙度修正稀疏。

3、为保证流体的流动在节流件前1D出形成充分进展的紊流速度分布，而且使这种分布成均匀的轴对称形。

所以：1）直管段必需是圆的，而且对节流件前2D范围，其圆度要求其甚为严格，并且有确定的圆度指标。

孔板流量计的操作使用孔板流量计常见问题解决方法孔板流量计是将标准孔板与多参数差压变送器（或差压变送器、温度变送器及压力变送器）配套构成的高量程比差压流量装置，可测量气体、蒸汽、液体及引的流量，HJ—孔板流量计是将标准孔板与多参数差压变送器（或差压变送器、温度变送器及压力变送器）配套构成的高量程比差压流量装置，可测量气体、蒸汽、液体及引的流量，HJ—LG孔板流量计广泛应用于石油、化工、冶金、电力、供热、供水等领域的过程掌控和测量。

孔板流量计操作使用：1、打开电源，此时若管道内没有流量，则指示流量应为0；若管道内有流体流过时，如测量系统正常，则将正确的指示流量。

否则，系统可能不正常，设备应逐项检查。

2、一般安装完毕后（注意:1,新装管道经吹扫。

2,变送器与导压管内已经充分液体，假如因故液体流失可按下述的方法充液）即可进入运行状态，开启过程为:打开管道阀门，打开三阀组平衡阀，然后再开启根部阀，三阀组导压阀，最后关闭三阀组平衡阀，如操作次序不正确，则可能由于两根部阀的开启不同步，使差压变送器单向受压而影响其使用寿命。

3、测量蒸汽：孔板用来测量蒸汽。

4、测量液体：当孔板用来测量液体（不含气泡）需加隔离液时:此时如差压变送器位于管道下方；5、测量气体：差压变送器位于管道上方。

6、当根部阀或取压孔有堵塞时，可关闭三阀组，拧开堵塞侧的注水孔，拧上吹扫管加压，吹除取压孔污物。

—专业分析仪器服务平台,试验室仪器设备交易网,仪器行业专业网络宣扬媒体。

相关热词：等离子清洗机,反应釜,旋转蒸发仪,高精度温湿度计,露点仪,高效液相色谱仪价格,霉菌试验箱,跌落试验台,离子色谱仪价格,噪声计,高压灭菌器,集菌仪,接地电阻测试仪型号,柱温箱,旋涡混合仪,电热套,场强仪万能材料试验机价格,洗瓶机,匀浆机,耐候试验箱,熔融指数仪,透射电子显微镜。

孔板流量计是将标准孔板与多参数差压变送器（或差压变送器、温度变送器及压力变送器）配套构成的高量程比差压流量装置，可测量气体、蒸汽、液体及引的流量，广泛应用于石油、化工、冶金、电力、供热、供水等领域的过程掌控和测量。

孔板流量计安装注意事项及维保
孔板流量计安装注意事项及维保如下：
1.安装位置。

孔板流量计的测量精度和稳定性受到安装位置的影响，应选择在直管段长度
足够的地方安装孔板流量计，且安装位置应尽量避免有气泡、杂质等对流体流动产生干扰的因素。

2.安装要求。

节流件安装在管道内后，其开口必须与管道同心，其允许的最大偏心率ε不
得超过以下公式计算的结果：ε≤0.015D。

3.垫片要求。

所有垫片不应使用太厚的数据，最好不要超过0.5毫米垫片，且不应从管壁
突出，否则会造成很大的测量误差。

4.节流件直管段润滑。

用于孔板流量计节流件的直管段应进行润滑，如果没有润滑，流量
系数应乘以粗糙度以校正稀疏度。

5.垂直度要求。

DC组件安装在管道中时，其前端必须垂直于管道轴线，最大允许垂直度
不得超过1°。

6.阀门位置。

用于调节流量的阀门应安装在节流件后面的最小管段长度之外。

7.清洗和吹扫。

安装在工艺管道上的节流装置必须在管道清洗和吹扫后停止。

此外，孔板流量计的维保也很重要，应定期对孔板流量计进行清洗、检查和保养，确保其测量精度和稳定性。

孔板流量计常见问题及处理孔板流量计装反了会怎么样？流量和孔板的前后压差成一定的比例关系（忘了是否是线性），但肯定是差压越大，流量越大，为了测量准确，才有孔板的倒角，以加大差压，而孔板装反，则差压减小，当然流量显示就变小了，因流量孔板的内边是45度的斜刀口，所以也被称为锐孔板。

设置刀口的目的是要让气体到孔板处能迅速减压提高流速然后再迅速释放，以增大孔板前后的压差，然后根据此压差来计算流量，其是用伯努利方程来计算的。

在孔板后会出现一缩脉，此处气体的流速最大而压力最小，就是根据缩脉处的压力和孔板前的压差来计算。

当装反了后就不能达到迅速减压也就是孔板前后压差会减小，而流量与前后压差是成正比的，所以显示会偏小。

标准孔板流量计有哪些取压方式？标准孔板根据国家标准包括角接取压、法兰取压、径距取压。

1、角接取压包括钻孔取压和环室取压，有利于缩短直管段，精度较高。

其中钻孔取压适合管径为DN400-DN3000，环室取压适合DN50-DN400。

2、法兰取压具有加工简单、易安装易清理等特点，但精度低于角接取压，适合管径为DN50-DN1000。

3、径距取压点固定，适合雷诺数大的场合，适合管径为DN50-DN1000。

环室取压就属于角接取压，用上环室进行均压效果更好一些，但是DN600的孔板用环室成本就提高不少，若只用法兰式角接取压安装时要注意精确到位也行，准确度会有所降低；法兰取压较简单，容易装配，但准确度较角接取压低一些；此外还有径距取压，但其压差较小不易测量，因此很少采用，但径距取压适用于大管道的过热蒸汽测量；根据你这种情况采用环室角接取压效果最好，准确度和灵敏度都高，但是成本稍高一些。

提高孔板流量计测量精度的方法有哪些？1、计量装置的设计安装应符合相应的标准，在使用过程中必须定期做好系统的校验、维护工作，对于实际使用中的压力、温度、流量等工况参数的变化，应进行及时修正，可采用全补偿的流量计算机的积算方案，以减少计量误差，确保计量精度。

差压式孔板流量计容易出现的问题及解决方法Company Document number：WTUT-WT88Y-W8BBGB-BWYTT-19998差压式容易出现的问题及解决方法摘要：本文主要针对差压式（孔板）流量计的“空跳”现象以及采用差压式流量仪表计量时的一些不正常现象监管方法及防止对策。

关键词：差压式流量计空跳现象监管方法防止对策差压式（孔板）流量计因其设计规范，简单牢固，一致性好，不需实流标定诸多优点被广泛应用于贸易结算，但在实际使用过程中，经常会出现一此问题，比如“空跳”、多计、少计及导压管高度修正等问题，使供、用双方蒙受不必要的损失，下面就对产生这些问题的原因进行实例分析并提出解决办法。

一、差压式流量计是以伯努利方程和流动连续性方程为依据，当流体流经节流件（或传感器）时，在其两侧产生差压，而这一差压与流量的平方成正比。

将差压变送器与流量显示仪表配合起来检查零位输出，如果零位存在偏差，则可能的原因如下。

（一）差压变送器静压误差。

根据 JJG640-1994差压式流量计检定规程规定：单向静压试验：在正压室加入公称压力，保持 5min后撤压，待 10min后，测量基本误差和回程误差，然后用同样方法对负压进行同样试验；双向静压试验：在正、负压室同时加 25%的公称压力，待稳定后测量输出下限值的变化量，然后将压力上升到公称压力作同样的试验。

在实际工作中，经常采用加工作静压，这种方法在产品经常推荐采用。

具体操作方法是：在检定完毕后，先开平衡阀，再开正压阀，送正负压室工作压力，通过调整零点克服静压影响。

例：某蒸汽用户，现场安装条件符合要求，但是其总阀门在节流装置以前。

在差压变送器检定完毕后，先开平衡阀，再开正压阀，送正负压室工作压力，此时差压变送器零点为，调差压变送器零点上移至检定时数值为，完毕后，将差压变送器投入运行。

当用户停汽一段时间后，流量积算仪走字。

其解决方法有以下几种：1.条件具备者尽可能采用规程上规定的静压值进行静压试验。

一体化孔板流量计安装注意事项一体化孔板流量计维护和修理保养一体化孔板流量计是测量流量的差压发生装置，搭配差压变送器可测量管道中各种流体的流量。

节流装置包含标准孔板，圆缺孔板等。

运用于原油、化学工业、有色金属、输配电、轻纺等单位。

一体化孔板流量计安裝前常见问题：1、义表安裝前，工序管路应开展吹扫，避开管路中逗留的铁磁性有机物黏附在义表里，危害义表的特性，乃至会毁坏义表。

假如必定性，应在义表的通道安裝磁过滤装置。

义表自身不出席投运前的气扫，以防毁坏义表。

2、义表在安裝到工序管路以前，应查验其有没有毁坏。

3、义表的安裝方式分成竖直安裝和水准安裝，假如是竖直安裝方式，应确保义表的管理局垂线与铅垂线交角低于2；假如是水准安裝，应确保义表的水准轴线与直线交角低于2、4、义表的中上游管路应与义表的规格同样，联接活接头或螺牙应与义表的活接头和螺牙配对，义表上下游接管段距离应确保少是义表公称规格的5倍，中上游接管段距离大于等于250mm。

5、由于义表是依据磁藕合传送讯号的，因此为了保证义表的特性，安裝周边少250px处，不容许有铁磁性有机物存有。

6、测定汽体的义表，是在特别水压下校正的，假如汽体在义表的出入口立刻排污到空气，将会在浮子处造成风压降，并造成数剧失帧。

假如是这样的负荷标准，应在义表的出入口安裝1个闸阀。

7、安裝在管路中的义表不可受到剪切力的功效，义表的入口处需有适合的管路支承，能够使义表处在小剪切力情况。

8、安裝PTFE（聚四氟乙烯）内衬的义表时，要特别当心。

由于在水压的功效下，PTFE会形变，因此法兰螺母不必随便拧得太紧。

9、含有液晶显示的义表，安裝时要尽量削减太阳照射显示屏，削减lcd显示器使用期。

10、底温物质测定时，需选夹套型。

一体化孔板流量计差压值选择应遵奉并服从的原则目前一体化孔板流量计已经应用到各个领域，紧要应用于石油、化工、冶金、电力、轻工等部门，为了在应用时避开不必要的损失，确定要遵奉并服从以下几点进行选择。
