基站天线方向性和倾斜角的设置和优化

基站天线的设置技术摘要：在移动通信中，天线的作用是将基站的射频信号有效地发射到规定的覆盖区域，使服务区域有效覆盖而不干扰其他的区域。

论述移动通信中基站天线设置的几个重点技术，并分析实际应用中天线设置的数据选取。

关键词：下倾角；方向角；分级；隔离中图分类号：TN828 文献标志码：A 文章编号：1000-8772（2009）18-0122-02一、下倾角设置（一）考虑干扰抑制时的下倾角在基站天线半功率角范围内，天线增益下降缓慢，超过半功率角后，天线增益（尤其是上波瓣）衰减很快。

因此从控制干扰的角度考虑，可认为半功率角的延长线到地面的交点为该基站的实际覆盖边缘。

在基站周围环境理想情况下，下倾角可按以下公式计算：θ＝actan（H/R）+β/2θ为天线的下倾角，H为天线有效高度，β为天线的垂直半功率角。

R为该小区最远的覆盖距离，即覆盖长径R。

在理想情况下R＝2D/3。

实际上天线的辐射方向图不可能完全适配三叶草型蜂窝结构。

水平半功率角为60度左右的天线与之比较接近，而水平半功率角为90度的天线则相差较大。

因此对于使用水平半功率角为90度天线的基站，取R=D/2，D为站间距离。

（二）考虑加强覆盖时的下倾角在基站分布较稀疏的地区，天线下倾角设定无需考虑垂直半功率角等因素的影响。

为保证覆盖区边缘有足够强的信号，可认为天线主瓣方向延长线到地面的交点为该基站的实际覆盖边缘。

在基站周围环境理想情况下，下倾角可按以下公式计算：θ＝actan（H/R）二、天线方向角的设置理想状况下，即在各基站均匀分布、不考虑地形地物等因素、各基站均为定向站的情况下，基站各扇区之间的夹角应均为120度，如此可以达到蜂窝网络的最小干扰。

但实际上由于基站分布极不规则，同时地形地物错综复杂，各基站的方向角可以根据实际情况确定。

为了减少混乱的方向角带来的网络干扰的不确定性，应尽量保证各扇区间天线的夹角为120度，最低要求不能小于90度。

三、天线挂高的设置基站天线的有效挂高对覆盖和干扰的影响是显而易见的。

Peak - 10dB
方向图旁瓣显示
上旁瓣抑制
下旁瓣抑制
全向天线增益与垂直波瓣宽度
9dBd全向天线
板状天线增益与水平波瓣宽度
半波振子
半功率波瓣宽度
360
以半波振子 为参考的增益
0dBd
带反射板的半波振子 180
3dBd
带反射板的两个半波振子 90 理论辐射图
6dBd
天线增3益.9与天方线向增图益半与功方率向波图瓣的宽关度系的关系
2 机械下倾与电下倾的效果比较
HTDBS096515 在不同机械下倾角时的水平面波束宽度
及前后比实测数据
2000年12月29日
序号
电下 倾角
机械 倾角
总倾角
水平面 波束宽度
前后比 (dB)
最大值 (dB)
相对值 (dB)
1
0o
0o
0o
64.8o
34
-30.886
0
2
0o
2o
2o
68.1o
27.5
-31.571
6 天线的下倾 为使波束指向朝向地面, 需要天线下倾
无下倾
电下倾
机械下倾
天线波束下倾的演示
6 电波绕射传播
电波在传播途径上遇到障碍物时，总是力图绕过障碍物， 再向前传播。这种现象叫做电波的绕射。超短波的绕射能力较弱， 在高大建筑物后面会形成所谓的“阴影区”。信号质量受到影响 的程度不仅和接收天线距建筑物的距离及建筑物的高度有关，还 和频率有关。例如一个建筑物的高度为１０米，在距建筑物２００米处接收的信号质量几
GSM基站天线知 识和调整方法
一 基站天线的原理
1. 天线辐射电磁波的基本原理 2. 电波的多径传播 3. 天线的功能: 控制辐射能量的去向 4. 前后比 5. 波束宽度 6. 天线的下倾

定向天线天线下倾角的设置摘要：天线下倾角设置是否合理，将对天线的覆盖产生重要的影响，同时会对相邻小区形成不良的影响，因此，正确的理解天线下倾角的设置原理，合理的设置天线下倾角，将对无线基站设计起到积极的作用，使基站能够发挥更好的作用，为无线用户提供更好的服务。

关键词：GSM 下倾覆盖1、概述在过去两个月的工作中，我主要从事无线基站的设计，在勘查和设计的过程中，发现了不少需要解决的问题，针对这些问题，我收集了一些资料进行学习和整理，希望能够为自己和同事在将来的查勘设计过程中提供相关技术应用的理论依据，其中，一个比较重要的课题就是定向天线下倾角的设置。

2、天线下倾的方法2.1 天线倾角的作用为了使信号限制在自己的小区覆盖范围内，并且降低对其他同频小区的干扰，使定向天线波束图形向下倾斜一定角度是非常有效的方法。

天线下倾技术是利用天线的垂直方向性有效控制干扰和覆盖的重要手段：1）天线下倾可以使小区覆盖范围变小；2）天线下倾安装使天线在干扰方向上的增益减小，相当于天线在垂直面上去耦增加；3）天线下倾后加强了本覆盖区内的信号强度，既改善了小区的场强，又增加了抗同频干扰的能力。

2.2 天线下倾的方法有两种使天线方向图向下倾斜的方法：1）机械下倾，通过机械调整改变天线向下倾角。

2）电调下倾。

通过改变天线阵的激励系数来调整波束的倾斜角度。

两种不同的下倾方法将产生不同的辐射情况，在下倾角度较小时，这种区别不明显；但随着角度的加大，它们的区别就非常显著了。

在采用电倾角时，随着下倾角的增加，在主瓣方向覆盖距离明显缩短，天线方向图仍然保持原有形状，能够降低呼损、减小干扰。

但对于机械下倾，随着下倾角的加大，天线主瓣方向信号强度迅速降低，当下倾角增大到一定数值时主瓣方向逐渐凹陷下去，同时旁瓣增益随之增大，这就造成旁瓣对其他方向上的同频基站的干扰。

目前GSM网在高话务密度区的呼损较高，干扰较大，其中一个重要原因是机械下倾角过大，天线方向图严重变形，要解决高话务区的容量不足，必须缩短站距、加大天线下倾角度，因此采用机械天线很难解决用户高密度区呼损高、干扰大的问题，建议在高话务密度区用带电倾角的天线，而把机械倾角天线安装在农村、郊区等低话务密度地区。

基站天线的下倾角设置建议一、下倾角概述基站天线作为移动通信网络的终端，承载了电磁波发射与接收的双工功能，即移动通信信号传递的载体，其应用效果的好坏直接决定了移动通信网络的优劣。

基站天线的应用效果的好坏，一般受限于基站电磁环境、天线挂高、天线方位角及天线下倾角四大重要因素，只有四大因素相辅相成，方能实现基站天线的最佳应用效果，本文结合基站的各种电磁环境、天线挂高对基站天线下倾角的设置进行简单的分析介绍。

合理设置天线下倾角不但可以降低同频干扰的影响，有效控制基站的覆盖范围和整网的软切换比例（对CDMA网络而言），而且可以加强本基站覆盖区内的信号强度。

通常天线下倾角的设定有两个侧重方向，即侧重于干扰抑制和侧重于加强覆盖。

这两个侧重方向分别对应不同的下倾角算法。

一般而言，对基站分布密集的地区应侧重于考虑干扰抑制，而基站分布较稀疏的地区则侧重于考虑加强覆盖。

．考虑干扰抑制时的下倾角在基站天线半功率角范围内，天线增益下降缓慢，超过半功率角后，天线增益（尤其是上波瓣）衰减很快。

因此从控制干扰的角度考虑，可认为半功率角的延长线到地面的交点（B点）为该基站的实际覆盖边缘。

在基站周围环境理想情况下，下倾角可按以下公式计图1、基站天线控制干扰时的下倾角应用图其中α为天线的下倾角，H为天线有效高度，β为天线的垂直半功率角。

R为该小区最远的覆盖距离，即覆盖长径R。

.考虑加强覆盖时的下倾角在基站分布较稀疏的地区，天线下倾角设定无需考虑垂直半功率角等因素的影响。

为保证覆盖区边缘有足够强的信号，可认为天线主瓣方向延长线到地面的交点（B点）为该基站的实际覆盖边缘。

在基站周围环境理想情况下，下倾角可按以下公式计算。

α＝actan（H/R）公式二公式二含义如下图所示。

图二、基站天线控制信号强度时的下倾角应用图二、下倾角设置的应用分析.下倾角分类目前天线行业内天线的下倾角实现方式有三种：机械下倾角、预置电下倾角以及电调下倾角；需要下倾角=机械下倾角+预置电下倾角+电调下倾角。

常见天线以及调整方法及规范常见天线以及调整方法及规范1、板状天线调整方式板状天线就是定向天线，板状天线是移动通信系统天线的一种，主要用于室外信号覆盖。

无论是GSM 还是CDMA、LTE，板状天线是用得最为普遍的一类极为重要的基站天线。

这种天线的优点是：增益高、扇形区方向图好、后瓣小、垂直面方向图俯角控制方便、密封性能可靠以及使用寿命长。

1.1 天线方位角调整使用扳手等工具对锯齿夹码处的螺丝进行松动（上图中红圈位置），然后将天线以安装抱杆为中心转动调节，达到期望方位角后再次将螺丝拧紧固定好。

板状天线方位角调整范围比较大,可以根据实际需求调整.1.2 下倾角的调节1.2.1 机械下倾角的调节使用扳手等工具对连接臂处的螺丝进行松动（图片中红圈位置），然后对天线的机械角度进行调节，达到期望角度后将螺丝拧紧固定好。

电子下倾的调整1.2.2 电子倾角的调节板状天线电调有两种，一种是旋转调节，一种是插拔调节。

上图为旋钮式调节电调。

旋转旋钮（图中蓝色部分），电调滑标会移动，红色指针（图中箭头指示的地方）到达某一刻度电调即为多少度。

上图为插拔式调节电调。

在调节电子下倾的时候直接通过插拔电调滑标（图中红圈标示部分）即可对其进行调节，滑标漏出的刻度即为当前电子下倾值。

电子下倾的可调范围一般在天线标签上都有标示,如下图:2、美化天线的调节随着移动通信网络的迅速发展，传统基站天线与周边环境的冲突越来越大，很难融入周边的环境，因此直接影响到城市的美好环境。

另外，随着人们环保意识的提高，大多数市民因为对移动通信基站的不了解而对基站进入其周边大楼具有一种盲目的排斥心理。

这些都极大地加大了移动通信运营商基站物业协调、工程实施和基站维护等工作的难度。

天线美化工程作为一种手段，满足了人们对城市环境要求越来越高的需求，越来越受到有关各方的广泛关注。

美化天线一般可以分为以下几个类型分类：1、美化排气管2、美化集束3、美化路灯杆4、美化方柱5、美化空调6、其他美化天线2．1 美化天线的调整方式2.1.1 美化排气管河南联通LTE-FDD美化排气管目前已知只有京信和摩比两种天线方位角的测量中心点（上图中红圈内的点）对着的方向为天线的主控方向，也就是方位角，在测量时罗盘方向与主控方向一致，读出示数即为当前方位角。

年移动通信的迅速发展，基站站点大量增多，在市区已经达到大约500m左右为一个站。
在这种情况下，我们必须减小基站的覆盖范围，降低天线的高度，否则会严重影响我们
的网络质量。其影响主要有以下几个方面பைடு நூலகம்
a. 话务不均衡。基站天线过高，会造成该基站的覆盖范围过大，从而造成该基站的话务量很大，而与之相邻的基站由于覆盖较小且被该基站覆盖，话务量较小，不能发挥
根据覆盖公式：
下倾角=Atan(天线高度h/覆盖距离)*180/Pi+V-HPBW/2+经验修正值，在乡村修正值为0、市区为1、基站密集区为2ioK
具体说明：
天线所发直射波所能达到的最远距离（S）直接与收发信天线的高度有关，具体关系式可简化如下：
S=2R(H+h)$(哦*K:JFD本文来自移动通信网,版权所有
(c) 类地区也应设较大配置的定向基站，如6/6/6站型或4/4/4站型，基站站间距取 1.6～3km；
(d) 类地区一般可设小规模定向基站，如2/2/2站型，站间距为3～5km；若基站位
于城市边缘或近郊区，且站间距在5km以上，可设以全向基站。 以上几类地区内都按用户均匀分布要求设站。郊县和主要公路、铁路覆盖一般可设全 s也f12dK:JFD()本文来自移动通信网,版权所有
链路损耗计算：
基站的选址和布局直接影响到整个系统的服务质量情况。因此，根据合适的传播模型及路径损耗，可以计算出基站的覆盖半径。
在过去的基站覆盖半径计算中，典型的传播模型是Hata城市传播模型。Hata模型如（1）式表述：
Hata城市传输模型：
L=46.3+33.9log(f)-13.82log(Hb)+(44.9-6.55log(Hb))log(d)+Cm……（1）

基站天线安装角度规范引言基站天线的安装角度是影响无线通信系统覆盖范围和性能的重要因素之一。

为了确保基站天线的正常工作和网络的稳定性，制定基站天线安装角度规范是至关重要的。

本文将介绍基站天线安装角度规范的相关内容，帮助网络运维人员进行正确的安装和调整。

规范说明安装角度的定义基站天线的安装角度是指天线与地平面之间的夹角。

安装角度的调整可以影响天线的辐射方向和覆盖范围。

安装角度的调整原则在正常情况下，基站天线的安装角度应符合以下原则：1.垂直方向调整：基站天线的垂直方向调整应根据地理环境和网络需求来确定。

一般情况下，天线应垂直于地面安装，夹角误差不应超过5度。

2.水平方向调整：基站天线的水平方向调整应根据网络布局和覆盖需求来确定。

一般情况下，天线应朝向目标覆盖区域，夹角误差不应超过10度。

安装角度的调整步骤为了正确调整基站天线的安装角度，可以按照以下步骤进行：1.定位天线：在选择安装位置时，应考虑地理环境和网络布局，选择位置合适的地点安装基站天线。

2.安装天线：使用合适的安装工具将天线牢固地安装在支架上，确保天线的稳定性和固定度。

3.调整水平方向：使用天线调整工具或者电子设备，将天线调整到水平方向。

4.调整垂直方向：使用天线调整工具或者电子设备，将天线调整到垂直方向，并确保夹角误差不超过规定范围。

5.锁定天线：在调整完安装角度后，使用适当的螺丝或固定装置将天线固定住，避免因外力影响导致天线角度发生变化。

6.测试与验证：安装完毕后，进行相关的测试和验证，确保基站天线的覆盖范围和性能符合设计要求。

安装角度调整的注意事项1.避免天线与障碍物的干扰：在选择安装位置时，应尽量避开高楼大厦、电力设施等可能对天线信号造成干扰的障碍物。

2.考虑电磁辐射对人体的影响：安装人员在调整天线角度时，应注意个人安全，避免过度接触天线和暴露在辐射范围内。

3.定期维护与检查：基站天线安装角度的调整应定期进行检查和维护，及时发现和处理异常情况。

一种调整通信基站天线方位角的方法与流程随着通信技术的不断发展，通信基站的建设和维护成为了现代社会不可或缺的一部分。

而通信基站的天线方位角调整，对于提高通信质量和覆盖范围具有重要意义。

本文将介绍一种调整通信基站天线方位角的方法与流程，希望能对相关从业人员提供一定的参考和帮助。

一、方法概述1.1 目的和意义通信基站的天线方位角调整，旨在优化信号覆盖范围，提高通信质量，解决盲区和弱覆盖等问题，从而更好地满足用户的通信需求，提升通信运营商的竞争力。

1.2 调整原理通信基站的天线方位角调整，是通过改变天线的方向，调整信号的辐射范围和覆盖角度，从而实现信号覆盖范围的优化和调整。

1.3 方法优势本方法采用先进的调整设备和精确的调整流程，能够提高调整精度和效率，减少人力资源的浪费，确保调整效果和通信质量的提升。

二、调整流程2.1 调整前准备在进行天线方位角调整之前，需要对调整设备和相关工具进行检查和准备，确保设备的正常运转和调整所需的准备工作。

2.2 基站确认与准备确认需要进行天线方位角调整的通信基站信息，包括基站名称、编号、位置、当前方位角等相关信息。

对通信基站进行安全检查和准备工作，确保调整过程的安全进行。

2.3 调整设备连接将调整设备与通信基站进行连接，确保设备与基站的通信畅通，能够准确获取基站的信号参数和调整参数。

2.4 参数获取与分析通过调整设备获取通信基站的信号参数和调整参数，对当前信号的覆盖情况和调整需求进行分析和评估，确定需要调整的方位角范围和调整幅度。

2.5 调整操作与监测根据参数分析结果，通过调整设备对通信基站的天线方位角进行实时调整，同时监测调整过程中的信号变化和效果，及时调整和应对可能出现的问题。

2.6 调整结果确认在完成天线方位角调整之后，对调整结果进行确认和评估，观察调整效果和信号覆盖情况，确保调整结果达到预期的效果和要求。

2.7 调整报告与记录根据调整结果和调整过程，编制调整报告和记录，包括调整时间、参数信息、调整效果、存在问题和解决方案等内容，作为调整结果的确认和调整效果的评估。

基站天线调试与性能优化的最佳实践在现代通信网络中，基站天线调试与性能优化是确保通信系统稳定运行的关键环节。

本文将探讨基站天线调试与性能优化的最佳实践，从理论到实践，全面剖析如何提高基站天线的性能以及优化通信网络的效果。

天线调试是通信网络建设中至关重要的一环。

首先，天线的安装位置对通信信号的覆盖范围和质量有着直接影响。

在进行天线安装时，应充分考虑地形、建筑物以及其他物体的遮挡情况，选择合适的位置和方向安装天线，以最大程度地优化信号覆盖范围。

其次，天线的机械特性也是影响其性能的重要因素。

在安装过程中，应确保天线的机械结构完好，固定牢靠，避免因风吹雨打等外界因素导致天线松动或变形，从而影响通信质量。

针对基站天线的性能优化，一方面需要充分利用现代化的调试工具和仪器，如频谱分析仪、天馈线扫描仪等，对天线进行全面的性能测试和分析。

通过对天线的驻波比、增益、方向性等参数进行监测和调整，及时发现并解决天线存在的问题，提高其工作效率和性能。

另一方面，基站天线的性能优化还需要结合实际的网络环境和运行情况，进行系统性的优化调整。

例如，在高负荷时段增加天线数量，提高信号覆盖密度，以应对用户量剧增的情况；或者通过优化天线方向和天线倾角，减少信号干扰，提高通信质量。

此外，定期的维护和保养也是保证基站天线长期稳定运行的关键。

应定期对天线进行清洁和检查，及时发现并处理可能存在的故障和问题，确保通信网络的持续稳定性和可靠性。

综上所述，基站天线调试与性能优化是通信网络建设中不可或缺的环节。

通过合理的安装位置选择、机械结构保障、性能测试与调整以及系统优化等措施，可以有效提高基站天线的性能，优化通信网络的效果，为用户提供更加稳定、高效的通信服务。

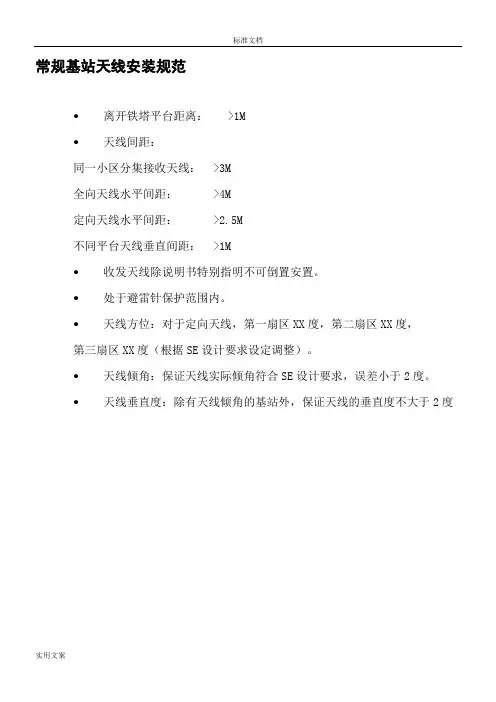

天线倾角：保证天线实际倾角符合SE设计要求，误差小于2度。
天线垂直度：除有天线倾角的基站外，保证天线的垂直度不大于2度
说明：
1、高空作业时，操作人员一定要系好安全带，戴好安全帽
2、天线安装前请详细阅读此说明书，根据顺序进行正确 Nhomakorabea装配和操作；
3、天线的安装位置必须位于天线架避雷针的保护角内。
4、天线安装、维护与拆卸由专业人员进行。
控制线的金属外护层采用专用的防雷接地卡进行接地，如图5所示。
防雷接地卡的安装步骤：
注意：安装接地卡时控制线应处于垂直状态。
a)预装接地卡，如图6中的1a。
b)清洁控制线的塑料护套，用合适的拨线工具切割塑料护套，使控制线裸露出金属编织网外护层，裸露长度约22mm，如图6中的1b。
c)撕去覆盖在接地卡密封胶上的保护纸，将接地卡环绕控制线，并对齐控制线上的拨口，如图7。
整个控制系统连接好后，需对RCU及接口连线处统一进行防水处理。
图1：室外控制器RCU图2：电调控制线
图3
图4
2、电调控制系统的防雷与接地
防雷与接地原则
控制线所接入的移动通信基站天线应在接闪器的保护范围内，接闪器应设置专用雷电流引下线，材料宜用40毫米乘以4毫米的镀锌扁钢。
控制线的金属外护层，应在上部，下部和经走线架进入机房入口处就近接地，在机房入口处的接地应就近与地网引出的接地线妥善连通。但铁塔高度大于或等于60米时，控制线金属外护层还应在铁塔中部增加一处接地。
在距跳线接头200mm处粘贴对应扇区的色环。
密封接头
缠绕胶带时，须保证上一层胶带覆盖下一层的50%以上。
缠绕防水胶带时，均匀拉伸防水胶带，使其宽度为原宽度的1/2后再缠绕。每缠一层都要拉紧压实。

dBd 和 dBi的区别
一个单一对称振子具有面包 圈形的方向图辐射
2.17dB
对称振子的增益为2.17dB
一个各向同性的辐射器在所 有方向具有相同的辐射
一个天线与对称振子相比较的增益 用“dBd”表示 一个天线与各向同性辐射器相比较的 增益用“dBi”表示 例如: 3dBd = 5.17dBi
波束宽度
(前向功率) (反向功率)
典型值为 25dB 左右
目的是有一个尽可能小的反向功率
前后比
前后比定义如下： F/B Ratio = (前向增益（dBd or dBi) - (反向增益（ dBd or dBi)） 前后比体现了天线对后瓣抑制的能力,高前后比可以减少同频干扰. 典型的前后比在25~30dB之间，应优先选用前后比高于30dB的天线.
50 ohms
朝前: 10W 返回: 0.5W
80 ohms
9.5 W
驻波比VSWR和回波损耗
▪ 驻波比VSWR定义如下：
▪ 回损定义如下：
▪ 传输损耗定义如下： TL= -10 log{1-Reflected power/Forward power}
驻波比VSWR 与回损
VSWR
1.00 1.10 1.20 1.30 1.40 1.50 2.00
采用极化分集（接收）技术，一个扇区需要一面双极化天线
极化分集
▪ 极化分集的增益跟空间分集一样 ▪ 极化分集节省天线费用和安装费用 ▪ 极化天线之间没有安装距离要求 ▪ 极化天线节省了天线占用空间符合环保要求
极化分集
±45°交叉极化天线，是将两面相互垂直 的天线和在一个天线罩内，分别使用来实现 极化分集的
零值填充与上波束抑制天线
零值填充和上波瓣抑制，可实现最近距离覆盖和极小的同通道干扰. (1)零值填充对于提供近距离覆盖非常重要，在垂直面内采用零值填充技 术，可以控制天线的垂直面方向图，解决基站天线“塔下黑”的问题；

基站天线调试与性能优化的实用技巧在实际基站天线调试与性能优化中，掌握一些实用技巧是至关重要的。

本文将就这些技巧进行深入探讨，帮助读者更好地理解基站天线调试与性能优化的关键要点。

首先，要注意的是基站天线的安装位置。

合理选择安装位置可以最大程度地减少信号干扰和衰减，提高天线的接收和发送性能。

一般来说，天线应该远离高建筑、大型金属结构等可能影响信号传输的物体，并确保在开阔地区安装，以获得最佳的信号覆盖范围。

其次，调试天线时要注意天线的方向和角度。

根据实际情况，调整天线的方向和角度可以优化信号覆盖范围和信号质量。

通过使用专业的天线调试工具，可以准确地测量信号强度和质量，从而调整天线的方向和角度，使其达到最佳状态。

另外，保持天线清洁也是非常重要的。

天线表面的污物和尘埃会影响信号的传输和接收效果，降低天线的性能。

定期对天线进行清洁和维护，可以保持天线的良好状态，确保其正常工作。

此外，合理选择天线类型和天线参数也是优化基站性能的关键因素之一。

不同类型的天线适用于不同的环境和需求，选择合适的天线类型可以提高基站的性能和覆盖范围。

同时，根据实际情况调整天线的参数，如增益、波束宽度等，可以进一步优化基站的性能。

最后，定期检查和维护基站设备也是至关重要的。

及时发现和修复设备故障可以保证基站的正常运行，提高基站的稳定性和性能。

综上所述，掌握基站天线调试与性能优化的实用技巧对于提高基站性能和覆盖范围具有重要意义。

通过合理选择安装位置、调整天线方向和角度、保持天线清洁、选择合适的天线类型和参数，以及定期检查和维护基站设备，可以有效地优化基站的性能，提高通信质量和用户体验。

１ 天 线下倾 角计 算 方法 对 于分布在市 区的基站 ，当天线无倾 角或倾角很 小时 ，各 小区的 实 际服务范围取决 于天 线高度 、方位 角 、增益 、发 射功率 ，以及 地形 地物等 ，此时覆盖半径 可以采用Ｏ ｕ ｕａＨ ｔ Ｇ Ｍ ０ ） Ｏ Ｔ ３ ｋｍ ｒ ａ — ａ（ Ｓ ９０ 或Ｃ Ｓ ２１
苴
ｉ
’
、 、
圆 １千
俪 录 音 因
从 图１ 可以看 出 ，当天线倾角为Ｏ 度时天线 波束 主瓣 即主要能量沿水 平方向辐射 ；当天线下倾 Ｓ 度时 ，主瓣方 向的延长线最终必将与地面一 点 （点 ） Ａ 相交。由于天线在垂直方向有一定 的波束宽度 ，因此在Ａ 点往 Ｂ 点方向 ， 仍会有较强 的能量辐射到 。根据 天线技术性能 ， 在半功率角 内， 天线增益下降缓慢 ； 超过半功率角后 ，天线增益迅速下降 ，因此在 考虑天线倾角大小 时可 以认 为半功率 角延 长线到地平 面交 点 （ 点 ）内 Ｂ 为该天线 的实际覆盖范 围。根据上述分析以及 三角几何原理 ，可以推导 出天线高度、下倾角、覆盖距离三者之间的关 系为 ：
＝ ｒｔｎ ｌ ） ａｃａ ｆ／ Ｄ （） ２ 其 中：覆盖 目 标距离为Ｄ ，天线 高度为Ｈ ｍ ， 角为 ； ㈤ （） 倾 。 例如 ：假设有一 位于 山顶 的全 向站 ，天线相对 山下路 面的高度为 ７２ （ ４０ 尺 ，忽略 手机天线 高度 ），如果 要改善 １公里 （ ． ３米 ２ ０英 Ｏ ６２ 英 里 ） 的覆盖 ，天线倾角应该为４ 度 。对于该 全向站 ，如果覆盖 目 处 ． ２ 标明 确 ，可以采用预置４ 度倾角 的电子下倾全 向天线 ；如果不想影响更远处 的覆盖 ，可以选择有零点填充 的全向天线 。 覆盖 目 标距离与倾角 的关系如图２ ：

SCDMA基站中的天线配置优化研究概述SCDMA（同步码分多址）是一种无线通信技术，广泛应用于3G移动通信网络中。

在SCDMA基站中，天线配置的优化对于网络性能和用户体验至关重要。

本文将研究SCDMA基站中天线配置的优化方法，以提高网络覆盖范围、信号质量和系统容量。

1. 引言SCDMA是一种多址通信技术，通过混合使用频率和码分多址技术，实现了多用户同时传输数据的能力。

在SCDMA系统中，基站的天线配置对于信号的辐射范围和质量起着至关重要的作用。

一个优化的天线配置方案可以提高用户接入成功率，减少干扰，提高系统容量。

2. 目标优化SCDMA基站中的天线配置的目标包括：- 提高网络覆盖范围：通过调整天线指向和倾斜角度，实现更广泛的信号覆盖范围，扩大网络覆盖范围。

- 提高信号质量：通过优化天线高度、方向、天线之间的距离等因素，改善信号质量，减少信号衰减和多径效应。

- 提高系统容量：通过合理配置基站天线，减少邻近小区之间的干扰，提高系统容量。

3. 天线配置优化方法3.1 单天线方向优化在SCDMA基站中，单一天线方向的优化是一种简单有效的方法。

通过调整天线的方向以及角度，可以实现信号覆盖范围的调整和扩大。

3.2 多天线倾斜角度优化在SCDMA基站中，采用多天线倾斜角度优化方法可以提高信号覆盖的均匀性和一致性。

通过调整不同天线的倾斜角度，可以实现覆盖范围的最大化和干扰的最小化。

3.3 天线高度优化天线高度是影响SCDMA基站信号覆盖的重要因素之一。

合理调整天线的高度可以改善信号的传播质量，减少信号衰减和多径效应。

根据地形和建筑物的结构，确定合适的天线高度可以达到最佳的信号传输效果。

3.4 天线间距优化在多天线配置的SCDMA基站中，天线之间的距离对于信号覆盖范围和系统容量有着重要影响。

通过合理调整天线之间的距离，可以减少邻近小区之间的干扰，提高系统容量和网络性能。

4. 网络仿真与优化为了验证所提出的天线配置优化方法的有效性，可以进行网络仿真和优化。

温馨小提示：本文主要介绍的是关于《精确调整天线方位角的实操指南》的文章，文章是由本店铺通过查阅资料，经过精心整理撰写而成。

文章的内容不一定符合大家的期望需求，还请各位根据自己的需求进行下载。

本文档下载后可以根据自己的实际情况进行任意改写，从而已达到各位的需求。

愿本篇《精确调整天线方位角的实操指南》能真实确切的帮助各位。

本店铺将会继续努力、改进、创新，给大家提供更加优质符合大家需求的文档。

感谢支持！(Thank you for downloading and checking it out!)《精确调整天线方位角的实操指南》一、前言在现代通信技术中，天线方位角的准确调整对于信号的稳定性和质量有着至关重要的作用。

无论是对于无线电通信、卫星通信，还是移动通信，天线的指向直接影响到传输的效率和可靠性。

因此，理解并掌握天线方位角的调整技巧，对于无线通信工程师和维护技术人员来说，都是必备的专业知识。

天线方位角调整的重要性天线方位角的调整，是指根据通信需要，精确改变天线波束的指向。

这一过程对于提高通信质量、增大覆盖范围、减少干扰和提高频率利用率等方面都有着显著影响。

例如，在无线电广播中，正确的天线方位角调整能够使得信号覆盖更加均匀，提升广播质量；在卫星通信中，方位角的微调可以确保信号的最优路径传输，降低信号衰减和延迟；在移动通信基站的建设中，通过精确的天线指向调整，可以避免或减少基站间的干扰，提高网络的整体性能。

实操指南的目的与意义本实操指南的制定，旨在为通信工程技术人员提供一套系统、实用的天线方位角调整操作指导。

通过本指南的学习，用户不仅能够了解到天线方位角调整的理论基础，更能够通过实操步骤的学习，掌握天线调整的精确方法。

此外，本指南还提供了多种情景下的实操案例，帮助读者在实际工作中遇到问题时，能够迅速找到解决方案。

本指南的内容遵循了通信技术实操的规范要求，避免理论上的抽象和脱离实际，力求使每一个实操步骤都具有可操作性和实用性。

天线下倾角设置参考表一、天线类型选择在移动通信网工程设计中，应该根据网络的覆盖要求、话务量分布、抗干扰要求和网络服务质量等实际情况来合理的选择基站天线。

由于天线类型的选择与地形、地物，以及话务量分布紧密相关，可以将天线使用环境大致分为五种类型：城区、密集城区、郊区、农村地区、交通干线等。

1、城区基站天线城区基站密度较高，单站预期覆盖范围较小，选择基站天线时应考虑以下几方面。

（1）为减少干扰，应选用水平半功率角接近于60度的天线。

这样的天线所构成的辐射方向图接近于理想的三叶草型蜂窝结构，与现网适配性较好，有助于控制越区切换。

如下图所示。

（2）城区基站一般不要求大范围覆盖，而更注重覆盖的深度。

由于中等增益天线的有效垂直波束相比于高增益天线较宽，覆盖半径内有效的深度覆盖范围较大，可以改善室内覆盖效果，所以选用中等增益天线较好。

（3）由于城区基站天线安装空间往往有限，所以选用双极化天线比较切合实际。

综上所述，城区基站宜选用水平半功率角为60度左右的中等增益的双极化天线。

例如水平半功率角为65度的15dBi双极化天线。

2、密集城区基站天线密集城区基站天线的选择与一般城区基站类似。

但由于密集城区基站站距往往只有400米到600米，在使用水平半功率角为65度的15dBi 双极化天线，且天线有效挂高35米的情况下，天线下倾角可能设置在14.0度到11.5度之间。

此时如果单纯采用机械下倾的方式，倾角过大将引起水平波束变宽，干扰增大，同时上副瓣也会引入较大干扰；而采用电子式倾角天线，则可以较好的解决波形畸变的问题，产生的干扰相对较小。

所以密集城区基站选用电子式倾角的水平半功率角为60度左右的中等增益双极化天线较为合适。

3、农村地区基站天线在农村地区，鉴于话务量较小，预期覆盖面积较大的特点，选择基站天线时应考虑以下几方面。

（1）对于CDMA网络而言，为提高定向基站两扇区天线服务交叠区间的通信质量（交叠区内有宏观分集的效果），增大交叠区面积，宜选用水平半功率角较大的天线。
