2020届中考物理复习跟踪检测：第5章透镜及其应用

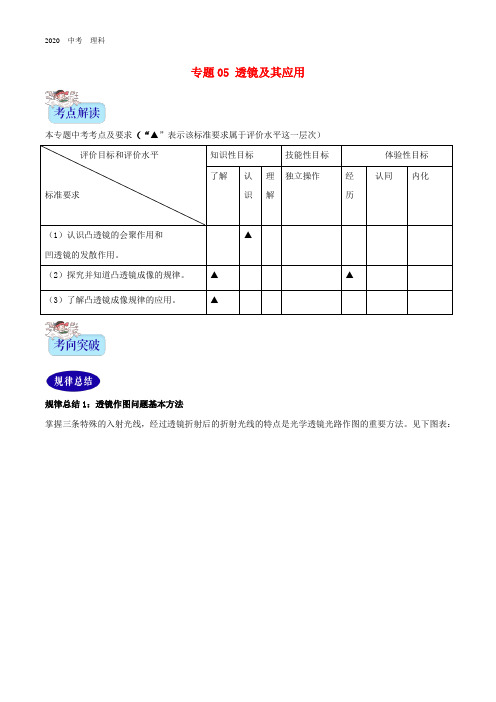

专题05 透镜及其应用本专题中考考点及要求（“▲”表示该标准要求属于评价水平这一层次）评价目标和评价水平标准要求知识性目标技能性目标体验性目标了解认识理解独立操作经历认同内化（1）认识凸透镜的会聚作用和凹透镜的发散作用。

▲（2）探究并知道凸透镜成像的规律。

▲▲（3）了解凸透镜成像规律的应用。

▲规律总结1：透镜作图问题基本方法掌握三条特殊的入射光线，经过透镜折射后的折射光线的特点是光学透镜光路作图的重要方法。

见下图表：规律总结2：对凸透镜成像规律的思维方法1.心中要强记凸透镜成像的规律及应用的基础知识2.对凸透镜成像规律的理解（1）焦点是成实像和虚像的分界点；（2）二倍焦距处是成放大实像和缩小实像的分界点；（3）倒立的都是实像、正立的都是虚像；（4）当u>v时，像是缩小的；反之，像是放大的；（5）成实像时：当物距减小时，像距和像都增大；反之，物距增大，像和像距都减小。

简言之“物近像远像变大；”（6）无论是成实像还是虚像，只要物体向焦点靠近，所成的像都变大；（7）像与物左右相反，上下相反；（8）凸透镜破损或有污渍，不影响成像的完整性，只是让像变暗；（9）物和像在透镜同侧的是虚像；异侧的是实像。

规律总结3：探究凸透镜成像规律实验思维方法1.实验操作：实验时点燃蜡烛，使烛焰中心、凸透镜光心、光屏的中心（即焰心、光心、光屏中心）大致在同一高度，目的是：使烛焰的像成在光屏中央。

实验时发现蜡烛的像呈在光屏的上半部分，要想使像呈在光屏的中心，该如何操作：①向上移动光屏；②向上移动蜡烛；③向下移动凸透镜。

2.如果用手将凸透镜遮住一半，则光屏上依然是一个完整的像，但亮度较暗。

3.若在实验时，无论怎样移动光屏，在光屏都得不到像，可能得原因有：①蜡烛在焦点以内（u<f）；②烛焰在焦点上(u=f) ；③烛焰、凸透镜、光屏的中心不在同一高度；④蜡烛到凸透镜的距离稍大于焦距，成像在很远的地方，光具座的光屏无法移到该位置。

2020年中考物理总复习系列之5：透镜及其应用（含答案）第五章《透镜及其应用》『知识回顾』知识点1：透镜认识凸透镜和凹透镜：（1）外形特征:中间厚边缘薄的为凸透镜；中间薄边缘厚的为凹透镜。

（2）对光的作用：凸透镜对光有会聚作用；凹透镜对光有发散作用。

（3）三条特殊光线【提示】凸透镜表面越凸，焦距越短，折光能力越强。

知识点2：凸透镜成像规律及其应用1．探究凸透镜成像规律（1）实验装置：将蜡烛、凸透镜、光屏依次摆在光具座上，点燃蜡烛后，调整三者高度，使烛焰、凸透镜、光屏的中心在同一高度上（目的是使像成在光屏的中央）。

（2）实验拓展：①遮住凸透镜一部分，成像性质不变，像变__暗__；②蜡烛与光屏对调后，物距变像距，像距变物距，像的大小与对调前相反，这也说明了光路的可逆性。

【提示】当没有给出凸透镜焦距时，可利用太阳光粗略测量凸透镜的焦距。

物距（u）：物体到凸透镜的距离，在光具座上应该是凸透镜和蜡烛对应的刻度之差。

像距（v）：光屏上承接清晰度像时，光屏与凸透镜对应刻度之差。

2．凸透镜成像规律及其应用（1）u>2f时，2f>v>f，成倒立缩小实像，照相机。

（2）u＝2f时，v＝2f，成倒立等大实像，测量凸透镜焦距。

（3）2f>u>f时，v>2f，成倒立放大实像，投影仪。

（4）u＝f 时，不成像。

（5）u<f时，成正立放大虚像，放大镜。

知识点3：眼睛和眼镜1.人眼球相当于一架照相机。

晶状体和角膜共同作用相当于一个凸透镜(镜头),视网膜相当于光屏(底片)。

2.正常眼睛，看远处物体，晶状体变薄，折光能力变弱，使物体成像在视网膜上；看近处物体，晶状体变厚，折光能力变强，使像成在视网膜上。

正常眼睛的远点的无限远，近点大约10cm。

3.近视眼：（1）视觉特征：能看清近处物体，看不清远处物体。

（2）形成原因：晶状体太厚或者眼球在前后方向上太长。

（3）成像位置：像成在视网膜前。

（4）矫正镜片：配戴凹透镜。

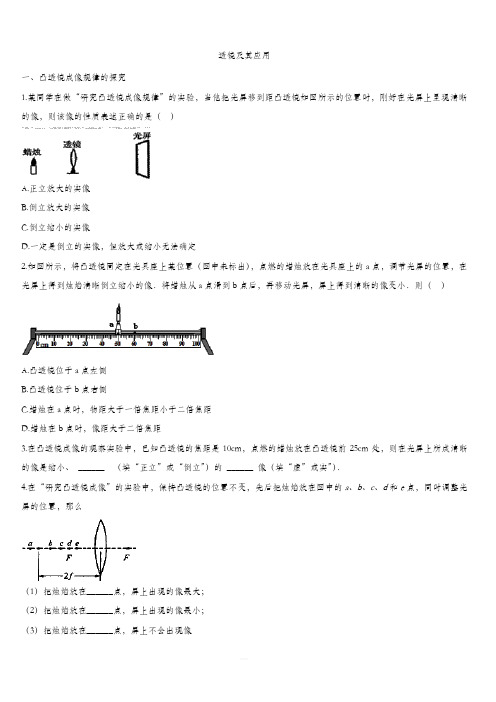

透镜及其应用一、凸透镜成像规律的探究1.某同学在做“研究凸透镜成像规律”的实验，当他把光屏移到距凸透镜如图所示的位置时，刚好在光屏上呈现清晰的像，则该像的性质表述正确的是（）A.正立放大的实像B.倒立放大的实像C.倒立缩小的实像D.一定是倒立的实像，但放大或缩小无法确定2.如图所示，将凸透镜固定在光具座上某位置（图中未标出），点燃的蜡烛放在光具座上的a点，调节光屏的位置，在光屏上得到烛焰清晰倒立缩小的像．将蜡烛从a点滑到b点后，再移动光屏，屏上得到清晰的像变小．则（）A.凸透镜位于a点左侧B.凸透镜位于b点右侧C.蜡烛在a点时，物距大于一倍焦距小于二倍焦距D.蜡烛在b点时，像距大于二倍焦距3.在凸透镜成像的观察实验中，已知凸透镜的焦距是10cm，点燃的蜡烛放在凸透镜前25cm处，则在光屏上所成清晰的像是缩小、______ （填“正立”或“倒立”）的______ 像（填“虚”或实”）．4.在“研究凸透镜成像”的实验中，保持凸透镜的位置不变，先后把烛焰放在图中的a、b、c、d和e点，同时调整光屏的位置，那么（1）把烛焰放在______点，屏上出现的像最大；（2）把烛焰放在______点，屏上出现的像最小；（3）把烛焰放在______点，屏上不会出现像（4）把烛焰放在______点，当屏上出现清晰的像时，屏距凸透镜最近；（5）物体在焦点之外越是远离凸透镜，像越______，像距越______；（6）当物体由a点向b点移动时，物像间距离的变化规律是：______．5.同学们做“探究凸透镜成像的规律”的实验，请回答以下问题（1）要调整凸透镜、光屏和烛焰使它们的中心在同一高度，你认为下面几种调整方法最方便合理的是______ ．A．眼睛平视，视线与光具座平行，利用“三点一线”把“三心”调整到同一高度；B．用刻度尺一个一个的测量，可以很准确地控制“三心”在同一高度；C．把蜡烛，透镜，光屏在光具座上移到一起，调整“三心”在同一高度，然后再分开．（2）同学们测量并绘制出物距u和像距v关系图像如图甲所示，该凸透镜的焦距是______ cm；（3）当蜡烛、凸透镜和光屏按如图乙所示的位置放置时，光屏上得到______ （放大/等大/缩小）像，若光屏适当远离凸透镜，凸透镜和蜡烛不动，要想在光屏上得到清晰的像，可以在凸透镜前加一个______ （“凸透镜”、“凹透镜”）．6.在做“研究凸透镜成像规律”的实验中，小华同学先把凸透镜固定起来，然后把点燃的蜡烛和光屏分别放置在透镜的两侧，但他无论怎样左右移动光屏，都不能在光屏上呈现出烛焰的像．请你分析其中的原因．（请写出两个）（1）________________________（2）________________________ 二、透镜及其作用1.如图所示，光线经凹透镜折射后的传播方向错误的是（）2.下列透镜中，对光有会聚作用的有（）A.一种B.两种C.三种D.四种3.以下光学仪器或元件中，对光起发散作用的是（）A.潜望镜B.平面镜C.凸透镜D.凹透镜4.早在公元前2世纪，我国就有人用磨成球形的冰对着太阳光来“取火”，这个冰球相当于一个________镜，它对光线有__________作用.测定凸透镜的焦距。

第5章《透镜及其应用》检测题一、单选题1、小强看远处的某点时，其光路如图所示，则正确的是（）A.小强的眼睛是近视眼，应配凹透镜做成的眼镜B.小强的眼睛是近视眼，应配凸透镜做成的眼镜C.小强的眼睛是远视眼，应配凸透镜做成的眼镜D.小强的眼睛正常，无须配戴眼镜2、利用凸透镜在光屏上已得到烛焰清晰的实像，此时如果用黑纸遮住透镜的下半部分，则光屏上的像（）A.上半部分没有了B.下半部分没有了C.整个像缩小了D.整个像变暗了3、关于望远镜的下列说法中正确的是（）A.物镜、目镜都相当于一个放大镜B.一定是由两组凸透镜组成的C.从目镜看到的像是放大的虚像D.望远镜的物镜和目镜成的像都是实像4、《森林保护法》中规定，禁止在森林里丢弃空罐头和空瓶子，这主要是为了防止（）A.污染环境B.行人受伤C.引起山火D.动物死亡5、下列关于眼睛和眼镜的说法中不正确的是( )A.眼睛里的晶状体相当于凸透镜B.近视眼的折光能力太强C.远视眼中的晶状体焦距变小D.近视眼镜的镜片是凹透镜6、如图是把一副眼镜放在太阳光下，在地面上看到的情形，由此可以判断镜片是（）A.凸面镜B.凹面镜C.凸透镜D.凹透镜7、一个同学在观察凸透镜成像时,发现蜡烛与凸透镜的距离比28厘米小一些时,在透镜另一侧的光屏上总成放大的像；距离大于28厘米时,屏上总成缩小的像,则这个凸透镜的焦距是（）A.约28厘米B.约14厘米C.大于28厘米D.小于 28厘米二、填空题8、 ________于凸透镜主光轴的光线通过凸透镜后会聚在主光轴上一点，这个点叫做凸透镜的________，凸透镜的焦点有_______个，焦点到凸透镜中心的距离叫________。

把光源放在凸透镜的________处，通过凸透镜后的光线会成为一束平行光线。

9、如图所示是幻灯机的工作原理图。

幻灯机的镜头相当于一个________镜。

为了使观众看到正立的像，幻灯片要________(选填“顺着”或“倒着”)插入架上。

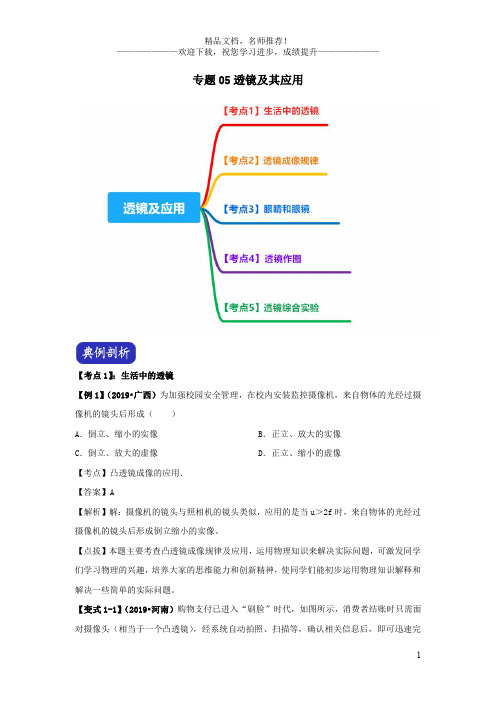

专题05透镜及其应用【考点1】：生活中的透镜【例1】（2019•广西）为加强校园安全管理，在校内安装监控摄像机，来自物体的光经过摄像机的镜头后形成（）A．倒立、缩小的实像B．正立、放大的实像C．倒立、放大的虚像D．正立、缩小的虚像【考点】凸透镜成像的应用．【答案】A【解析】解：摄像机的镜头与照相机的镜头类似，应用的是当u＞2f时，来自物体的光经过摄像机的镜头后形成倒立缩小的实像。

【点拔】本题主要考查凸透镜成像规律及应用，运用物理知识来解决实际问题，可激发同学们学习物理的兴趣，培养大家的思维能力和创新精神，使同学们能初步运用物理知识解释和解决一些简单的实际问题。

【变式1-1】（2019•河南）购物支付已进入“刷脸”时代，如图所示，消费者结账时只需面对摄像头（相当于一个凸透镜），经系统自动拍照、扫描等，确认相关信息后，即可迅速完成交易。

下列有关说法正确的是（）A．光经过摄像头成像利用的是光的反射B．摄像头成像特点与投影仪相同C．“刷脸”时，面部应位于摄像头两倍焦距之外D．“刷脸”时，面部经摄像头成正立缩小的实像【考点】凸透镜成像的应用．【答案】C【解析】A、摄像头相当于一个凸透镜，光经过摄像头成像利用的是光的折射，故A错误；B、光通过摄像头成倒立、缩小的实像，与照相机的成像特点相同，故B错误；CD、当u＞2f 时，成倒立、缩小的实像，所以，“刷脸”时，面部应位于摄像头两倍焦距之外，故C正确，D错误。

【点拔】本题考查了凸透镜的成像特点和应用，要掌握凸透镜成像的规律，搞清每种情况下的应用。

在学习过程中要善于总结、寻找规律，学着将所学知识与生活实际联系起来。

【变式1-2】（2019•广州）如图为某望远镜内部部分光路图，物镜是凸透镜，O为光心，F 为物镜焦点，焦距为500mm。

（1）在图中画出光线a、b经物镜折射前的入射光线。

（2）目镜是透镜（选填“凹”、“凸“）。

（3）用此望远镜观测月球时，月球经物镜成一个（选填“倒立”、“正立”）（选填“放大”、“等大”“缩小”）的像。

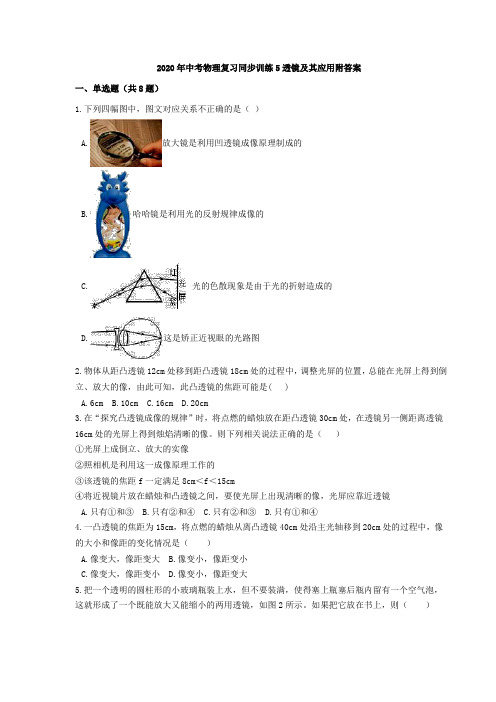

2020年中考物理复习同步训练5透镜及其应用附答案一、单选题（共8题）1.下列四幅图中，图文对应关系不正确的是（）A.放大镜是利用凹透镜成像原理制成的B.哈哈镜是利用光的反射规律成像的C.光的色散现象是由于光的折射造成的D.这是矫正近视眼的光路图2.物体从距凸透镜12cm处移到距凸透镜18cm处的过程中，调整光屏的位置，总能在光屏上得到倒立、放大的像，由此可知，此凸透镜的焦距可能是( )A.6cmB.10cmC.16cmD.20cm3.在“探究凸透镜成像的规律”时，将点燃的蜡烛放在距凸透镜30cm处，在透镜另一侧距离透镜16cm处的光屏上得到烛焰清晰的像。

则下列相关说法正确的是（）①光屏上成倒立、放大的实像②照相机是利用这一成像原理工作的③该透镜的焦距f一定满足8cm＜f＜15cm④将近视镜片放在蜡烛和凸透镜之间，要使光屏上出现清晰的像，光屏应靠近透镜A.只有①和③B.只有②和④C.只有②和③D.只有①和④4.一凸透镜的焦距为15cm，将点燃的蜡烛从离凸透镜40cm处沿主光轴移到20cm处的过程中，像的大小和像距的变化情况是（）A.像变大，像距变大B.像变小，像距变小C.像变大，像距变小D.像变小，像距变大5.把一个透明的圆柱形的小玻璃瓶装上水，但不要装满，使得塞上瓶塞后瓶内留有一个空气泡，这就形成了一个既能放大又能缩小的两用透镜，如图2所示。

如果把它放在书上，则（）A.当眼睛对着空气泡看下去时，看到的字是缩小的，当眼睛从其他位置看下去时，看到的字是放大的B.当眼睛对着空气泡看下去时，看到的字是放大的，当眼睛从其他位置看下去时，看到的字是缩小的C.不管从哪个位置看都是放大的D.不管从哪个位置看都是缩小的6.如图是电影院放映的电影《战狼2》中的一个画面。

下列说法正确的是（）A.电影放映机的镜头相当于一个凸透镜B.国旗是红色的，因为它吸收红光，反射其它色光C.电影放映厅的灯同时亮、同时灭，它们一定是串联的D.电影院中的射灯发出黄光，黄光是色光的三原色之一7.在初中物理的学习中，我们经常提到的“像”有：①小孔成像：②平面镜成像：③放大镜成像：④投影仪投影在屏幕上成的像：⑤汽车观后镜中的像。

第五章透镜及其应用一、选择题1。

(2020·咸宁）关于常见的光学仪器，下列说法正确的是（）。

A．焦距越小的凸透镜，对光的会聚作用越明显；B．校园内安装的监控摄像头,相当于一个凹透镜；C．想要矫正近视眼，要用适当的凸透镜片做成眼镜;D．平行于主光轴的光,通过凹透镜后一定经过焦点【答案】A。

【解析】A、焦距越小的凸透镜，焦点离凸透镜越近，偏折越明显，对光线会聚作用越明显,故A正确.B、校园里安装的监控摄像头，和照相机的原理相同，是一个凸透镜，故B错误。

C、凹透镜对光线有发散作用，近视眼是因为晶状体过厚,像成在视网膜的前方,所以矫正近视眼选择适当的凹透镜做镜片，故C错误。

D、平行于主光轴的光线，通过凹透镜后变得发散,发散光线的反向延长线过焦点，折射光线不过焦点,故D错误.故选：A。

2。

(2020·鄂州）如图是小强用手机、透镜和纸盒自制的简易投影仪，能将手机上的画面放大投射到白色墙上.下列说法正确的是（）。

A。

手机屏幕到透镜的距离应大于透镜的二信焦距；B。

白色墙上呈现的是手机画面倒立、放大的实像；C. 若用不透明的硬纸板遮住透镜的一部分，白色墙上的画面将不再完整；D. 从各个角度都能清楚地看到白色墙上的像，是因为墙对光发生了镜面反射【答案】B。

【解析】A．根据投影仪成像的原理可知，手机到透镜的距离应大于焦距,小于二倍焦距,故A 错误；B．投影仪成的像是倒立、放大的实像，故B正确；C．若用不透明的硬纸板遮住透镜的一部分,白墙上的画面仍然完整,只是亮度变暗，故C错误;D．发生漫反射的物体可以从不同角度都能看到，因此从各个角度都能清楚的看到白墙上的像，是因为白墙对照射到其上面的光产生漫反射，故D错误。

故选B。

3．(2020·淮安）将如图甲所示的黑白卡片放在一只未装满水的薄高脚玻璃杯后面,在高脚杯前方观察到的现象如图乙所示,此时装水部分的高脚杯和杯内水的组合相当于一个（）。

A．凸透镜B．凹透镜C．凸面镜D．凹面镜【答案】A。

专题05 透镜及其应用考点、考题与提升训练对本章考点提炼总结，对考题进行解析【考点提炼】本章常考热点有两个：一、透镜成像规律及应用；二、眼睛与眼镜。

尤其是透镜成像规律更是重点，此类型题目所占分值高，涉及考题形式变化多样，在掌握透镜成像规律基础上要加强练习。

1.透镜成像规律及应用★本考点常考方向有：一、透镜成像规律（重点是凸透镜）；二、透镜的应用。

透镜成像规律：既是本章重点，也是知识点、难点和考点集中的内容，所以此问题应作为重点加以重视。

本考点的考题，以考查透镜成像规律、凸透镜成像规律探究实验以及动态变化（物距、相距、焦距变化）时成像特点与变化情况。

透镜成像规律考题，主要集中在对凸透镜成像规律的理解上，例如成像虚实、大小和位置。

此种考题形式变化多样，尤其透镜成像动态变化对考生是个难点。

对透镜作图，考生只要能很好的使用三条主要光线，利用透镜成像的规律，一般都可以很好的解答。

透镜的应用：透镜的应用主要内容是光学仪器利用透镜成像原理的问题，主要有照相机、投影仪和放大镜。

解答此类考题要牢记每种仪器利用的是透镜成像的哪条规律；如：照相机（镜头是凸透镜,物距大于二倍焦距，成倒立、缩小的实像）；投影仪（镜头是凸透镜，物体在一倍焦距与二倍焦距之间，成倒立、放大的实像；透过平面镜使倒立，放大的像再倒立一次，这样我们在屏幕上看到的就是一个正立的实像）；放大镜（是一个短焦距凸透镜，放大镜到物体的距离（物距）小于一倍焦距，成的是放大、正立的虚像）。

★本考点考题形式有选择题、填空题、作图题和实验探究题四个类型。

选择题：选择题是本章考点常见题型，选择题较填空题更多一些。

透镜成像规律和透镜的应用在选择题中都有出现，考查透镜成像规律会更多一些；有时也会有两个问题同时出现在选择题中的考题。

对于透镜成像规律常考热点有：一、成像大小、正立还是倒立和虚实；二、“物”或“透镜”移动时，“屏”移动方向；三、成像特点与生活中光学仪器的对照关系。

第五章透镜及应用一、选择题1．（2020·江西省中考模拟）如图是媛媛同学在做完“探究凸透镜成像规律”的实验后，将观察到的实验现象通过画图记录的物、像大致关系的四幅简图，其中不正确的是（）。

A．B．C．D．【答案】D。

【解析】根据凸透镜成像规律：当物距u＜f时，成正立、放大的虚像，像与物同侧，故A正确；当物距2f＞u＞f时，成倒立、放大的实像，此时像距v＞2f，则像距大于物距u，故B正确；当物距等于像距，即u=v=2f时，成倒立、等大的实像，故C正确；当物距u＞2f时，成倒立、缩小的实像，由图可知，D错误；故答案为D。

2．（2020·江苏省扬州市仪征市中考一模）将一凸透镜正对太阳，可在距凸透镜15cm处得到一个最小、最亮的光斑。

现将该凸透镜和蜡烛、光屏安装到光具座上，位置如图所示。

下列说法正确的是（）。

A．此时可以在光屏上观察到清晰缩小的像；B．仅在凸透镜左侧附近放一合适的凹透镜，可模拟近视眼的矫正；C．将蜡烛移到30cm刻度处，移动光屏可在屏上得到清晰等大的像；D．将蜡烛移到40cm刻度处，移动光屏可在屏上得到清晰放大的像【答案】B。

【解析】根据焦点和焦距的定义，当拿着凸透镜正对太阳光，在距透镜中心15cm处得到一个最小最亮的光斑，则该凸透镜的焦距为该点到透镜的距离，即焦距为15cm。

A、从图上看出，物距u＝50.0cm﹣10.0cm＝40.0cm。

v＝85cm﹣50cm＝35cm，凸透镜u＞2f，2f ＞v＞f，成倒立、缩小的实像，此时像距大于二倍焦距，不会得到清晰的像，故A错误；B、由A分析可知，像距较大要延迟光线会聚，应在凸透镜左侧附近放一合适的凹透镜，可模拟近视眼的矫正，故B正确；C、u＝v＝2f，凸透镜成倒立等大的实像，由图可知，将蜡烛移到30cm刻度处，u＝50cm﹣30cm ＝20cm≠2f，故移动光屏不能在屏上得到清晰等大的像。

故C错误；D、将蜡烛移到40cm刻度处，u＝50cm﹣40cm＝10cm，物距满足u＜f，成正立、放大的虚像，虚像不能成在光屏上。

第五章透镜及其应用1．我们把______的透镜称之为凸透镜，凸透镜对光线有______作用，故又称其为______透镜；______的透镜称之为凹透镜，凹透镜对光线有______作用，故又称其为______透镜。

2．请画出凸透镜和凹透镜的三条特殊光线，并回忆主光轴、光心、焦点和焦距等基本概念。

3．(1)静态规律______是实像和虚像（倒正）的分界点，______是放大像和缩小像的分界点。

1．透镜及其应用这一章的内容无论是在新授课还是在初三复习时都是很难的一部分内容，这也凸显了基础知识的重要性，建议不要死记硬背，一定要与实验和作图相融合，巩固基础，加深理解。

例如：仅仅把凸透镜成像规律的表格“背”下来，是很难用规律解决实际问题，实验条件具备的情况下一定要多动手操作，注意观察现象，分析得出结论。

而即使在纸上也一样可以用凸透镜的三条特殊光线来解决所用情况下的成像特点的理论分析（但是要把薄透镜简化成一条线，才能保证作图的精准）。

2．对于很多字词的把握要准确。

例如：“放大”与“变大”，“缩小”与“变小”在区分的时候要把握住“放大和缩小”是像相对于物比较而言的，“变大和变小”是主要针对像自身的大小变化。

请试着理解什么是“变小了的放大的像”，什么是“变大了的缩小的像”吧。

“会聚作用”与“会聚光线”，“发散作用”与“发散光线”在区分的时候则要把握住“会聚和发散作用”是指一束光线在经过透镜之后和之前的“宽窄”比较，而“会聚和发散光线”是在平行光线的基础上进行区别，看沿着光的传播方向继续下去是否能有交点。

请试着理解什么是“会聚了的发散光线”，什么是“发散了的会聚光线”。

还可以利用“瘦了的胖子”和“胖了的瘦子”更好的理解以上问题，一个方面体现标准，一个方面体现变化。

(2)动态规律a．凸透镜成实像：物体从远处向凸透镜靠近时，物______，像__________，（均选填“远”或“近”）像______（选填“变大”或“变小”）；但是在这个过程中，在物体还没有越过二倍焦距处之前，物体移动的距离s物和像移动的距离S像之间的关系是S物______S像（选填“>”“<”或“=”）；而在物体越过二倍焦距处之后，物体移动的距离s物和像移动的距离s 像之间的关系是S物______S像(选填“>”“<”或“=”)；因此，物体在二倍焦距处时，像与物之间距离最小，即：u+v=4f这也是凸透镜成实像的基本条件之一。
