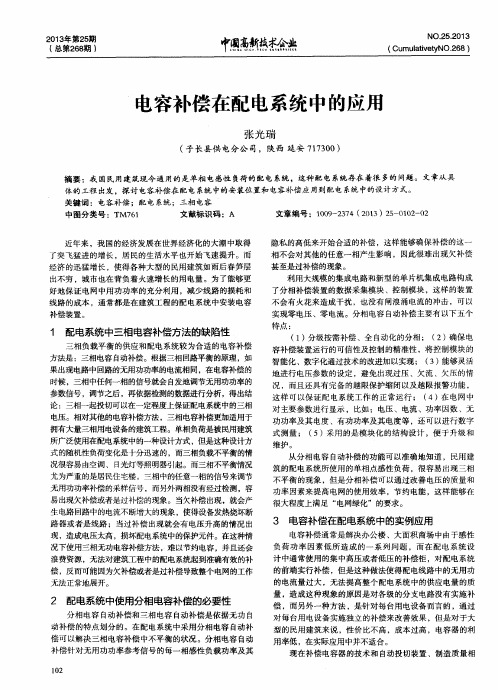

电容补偿在配电系统中的应用

电容无功补偿的原理(一)电容无功补偿的原理1. 引言电容无功补偿是一种重要的电力系统无功补偿方式，通过引入电容器，可以有效地改善电力系统的功率因数，提高系统的功率传输能力。

本文将从浅入深，解释电容无功补偿的原理。

2. 电容器的基本原理电容器是一种能够存储电荷的被动元件，其中的电荷可以在电压变化时释放或吸收。

电容器的电压和电荷之间的关系可以用以下公式表示：Q = C * V其中，Q代表电荷，C代表电容，V代表电压。

电容器具有荷电和放电的能力，在电力系统中可以用来补偿无功功率。

3. 无功功率的产生在电力系统中，存在着被动性负载，例如电感器和电动机等，它们消耗无功功率。

在传统电力系统中，这些无功功率会导致功率因数下降，降低电力系统的效率。

电容无功补偿可以通过引入具有容性的负载来抵消这些无功功率。

4. 电容无功补偿的原理电容无功补偿通过接入电容器来产生容性无功功率，以补偿被动负载消耗的感性无功功率。

电容器的容性无功功率可以通过以下公式计算：Qc = (V^2 * C * tan(θc))/2其中，Qc代表容性无功功率，V代表电压，C代表电容，θc代表电容器的损耗角。

5. 优点和应用电容无功补偿相比其他无功补偿方式具有以下优点： - 提高功率因数，减少系统的无功功率； - 提高电力系统的稳定性和可靠性； - 改善电网的电压质量； - 提高电力系统的传输能力。

电容无功补偿广泛应用于各个电力系统中，特别是中高压输电和配电系统。

6. 结论电容无功补偿利用电容器产生容性无功功率，补偿电力系统中的感性无功功率，提高功率因数和电网的稳定性。

电容无功补偿技术在电力系统中具有重要的作用，是提高电力系统效率和可靠性的重要手段。

以上就是电容无功补偿的原理的相关解释。

通过引入电容器，电容无功补偿能够有效地改善电力系统的功率因数，提高系统的功率传输能力。

电容器补偿柜的工作原理是，电容器并联后，电容器的电流会抵消一部分电感电流，从而减小电感电流，减小总电流，减小相位差。

减小电压和电流之间的差，并提高功率因数。

电容补偿柜功能：
1，可用于补偿发电机的无功电流，减轻发电机的工作负荷，增加发电机的可用容量，减少工厂的功耗，节省工业用电，提高供电质量发电和供电设备的供电能力；
2，减少配电线路的无功传输，可以减少配电线路的功率损耗。

;
3，挖掘设备潜力，提高设备产量，充分提高设备（如变压器）的利用率；
4，可以补偿感性无功功率，提高功率因数，节约电能，降低用电成本；
5，增加电压，提高电能质量。

扩展数据
在实际的电源系统中，大部分负载是异步电动机。

它的等效电路可视为电阻和电感的串联电路，其电压和电流之间的相位差大而功率因数低。

一般而言，低压电容器补偿柜由柜壳，汇流排，断路器，隔离开关，热继电器，接触器，避雷器，电容器，电抗器，一次和二次导体，接线盒，功率因数自动补偿控制装置组成，面板乐器等
电力系统中的大多数负载类型属于感应负载。

另外，电力电子设备被广泛用于电力企业，这使得电网的功率因数较低。

较低的功率因数会降低设备利用率，增加电源投资，损坏电压质量，降低设备使用寿命，并大大增加线路损耗。

因此，通过将电容器补偿柜连接到电力系统中，可以平衡感性负载，可以有效地提高电网的功率因数，可以节省电能，可以提高供电质量。

电力系统中的电容器无功补偿技术随着电力需求的不断增长，电力系统的稳定性和效率成为关注的重点。

无功功率是系统中不可避免的存在，对电力系统的稳定性和供电质量产生很大的影响。

电容器无功补偿技术的引入成为解决无功功率问题的一种重要方法。

本文将探讨电容器无功补偿技术在电力系统中的应用和优势。

首先，了解电容器无功补偿技术的基本原理是必要的。

电容器是一种能够存储电荷的电器元件，具有无功部件，并且能够快速响应电力系统中的电压变化。

当电力系统中存在无功功率时，引入电容器无功补偿技术可以提供补偿电流，从而改善系统的功率因数。

电容器无功补偿技术通过提供负无功功率来补偿系统中的正无功功率，从而实现电力系统的功率平衡。

这种技术可以有效降低输电损耗和提高系统的稳定性。

其次，电容器无功补偿技术在电力系统中的应用是多样化的。

在输电线路中，长距离输电会导致无功功率的损失，而电容器无功补偿技术可以用于减少输电损耗，提高电力系统的效率。

此外，在配电系统中，电容器无功补偿技术可以用于降低谐波电流，提高电能质量。

在工业生产中，大型电机和设备的启动和停止会产生突变负载，从而导致无功功率的波动。

电容器无功补偿技术可以在瞬态过程中快速响应，提供稳定的无功功率补偿，降低对电力系统的冲击。

此外，电容器无功补偿技术还具有一些显著的优势。

首先，与传统的有源无功功率补偿技术相比，电容器无功补偿技术具有成本低、维护简便等优点。

传统的有源无功功率补偿技术需要使用复杂的电子器件和控制系统，而电容器无功补偿技术只需要使用简单的电容器和补偿控制器。

其次，电容器无功补偿技术可以快速响应电力系统的需求，提供快速的功率平衡。

无论是在长距离输电线路、配电系统还是工业生产过程中，电容器无功补偿技术都可以迅速对无功功率进行补偿，提高系统的稳定性和效率。

此外，电容器无功补偿技术还可以减少电力系统中的谐波污染，提高电能质量。

然而，电容器无功补偿技术也存在一些挑战和问题。

首先，由于电容器本身具有容量限制，无法进行无限的无功功率补偿。

电容补尝柜的作用和工作原理一. 电容补偿柜之作用:用于补偿发电机无功电流、减轻发电机工作负荷，增加发电机可使用容量，可减少工厂一定的用电量、节省工业电力，提高发供电设备的供电质量和供电能力。

二. 电容柜工作原理用电设备除电阻性负载外，大部分用电设备均属感性用电负载（如日光灯、变压器、马达等用电设备）这些感应负载，使供电电源电压相位发生改变（即电流滞后于电压），因此电压波动大，无功功率增大，浪费大量电能。

当功率因数过低时，以致供电电源输出电流过大而出现超负载现象。

电容补偿柜内的电脑电容控制系统可解决以上弊端，它可根据用电负荷的变化，而自动设置。

电容组数的投入，进行电流补偿，从而减低大量无功电流，使线路电能损耗降到最低程度，提供一个高素质的电力源。

三. 电容补偿技术:在工业生产中广泛使用的交流异步电动机，电焊机、电磁铁工频加热器导用点设备都是感性负载。

这些感性负载在进行能量转换过程中，使加在其上的电压超前电流一个角度。

这个角度的余弦，叫做功率因数，这个电流（既有电阻又有电感的线圈中流过的电流）可分解为与电压相同相位的有功分量和落后于电压90 度的无功分量。

这个无功分量叫做电感无功电流。

与电感无功电流相应的功率叫做电感无功功率。

当功率因数很低时，也就是无功功率很大时会有以下危害：•增长线路电流使线路损耗增大，浪费电能。

•因线路电流增大，可使电压降低影响设备使用。

•对变压器而言，无功功率越大，则供电局所收的每度电电费越贵，当功率因数低于0.7 时，供电局可拒绝供电。

•对发电机而言，以310KW 发电机为例。

310KW 发电机的额定功率为280KW ，额定电流为530A ，当负载功率因数0.6 时功率= 380 x 530 x 1.732 x 0.6 = 210KW从上可看出，在负载为530A 时，机组的柴油机部分很轻松，而电球以不堪重负，如负荷再增加则需再开一台发电机。

加接入电容补偿柜，让功率因数达到0.96 ，同样210KW 的负荷。

电容补偿柜的作用与工作原理电容补偿柜是一种用来提高电力传输和配电系统的功率因数的设备。

当电力系统中存在大量的电感负载时，由于电感负载会产生感性无功功率，使得电力系统的功率因数下降，导致能源的浪费和电力设备的性能下降。

电容补偿柜的作用就是通过补偿感性无功功率，提高电力系统的功率因数，提高系统的效能。

接下来，我将详细介绍电容补偿柜的工作原理。

电容补偿柜的工作原理基于对电源电压的检测和对感性无功功率进行补偿。

当感性无功功率增大，功率因数降低时，电容补偿柜会通过自动检测电源的电压变化，并利用自带的电容器进行无功功率的补偿。

其基本工作原理如下：1. 电源电压检测：电容补偿柜通过内部的电压检测装置实时监测电源电压的变化，包括电压的大小和波形。

这可以用来判断是否需要进行补偿。

如果电压低于设定的阈值或电压波动较大，则可以认为电力系统负载较重，功率因数较低，需要进行补偿。

2. 电容器选择：根据电源的电压和波形的特点，电容补偿柜会自动选择合适的电容器进行补偿。

电容器通常由铝电解电容器或绕组形电容器组成。

铝电解电容器适用于低功率、低电压的系统，而绕组形电容器适用于高功率、高电压的系统。

3. 电容器补偿：一旦检测到需要补偿，电容补偿柜就会自动通过开合电容开关，将电容器接入电力系统中。

这样，电容器就可以提供无功电流，抵消感性负载产生的感性无功功率，以提高系统的功率因数。

在补偿过程中，电容补偿柜还需根据实际负载情况实施动态补偿，即根据负载变化调整电容器的并联或串联数量，以确保及时、准确的补偿。

4. 功率因数控制：电容补偿柜通常会设置一个目标功率因数值，通过内部控制器实时监测电流和功率因数，以及负载的变化情况。

控制器会自动调整电容器的并联或串联状态，以实现系统功率因数的稳定控制，并保持在目标功率因数范围内。

总之，电容补偿柜通过检测电源电压、选择合适的电容器、进行动态补偿和控制功率因数，实现对感性无功功率的补偿，提高电力系统的功率因数。

电容补偿就是无功补偿或者功率因数补偿。

电力系统的用电设备在使用时会产生无功功率，而且通常是电感性的，它会使电源的容量使用效率降低，而通过在系统中适当地增加电容的方式就可以得以改善。

电力电容补偿也称功率因数补偿，（电压补偿，电流补偿，相位补偿的综合）。

作用：1、电容在交流电路里可将电压维持在较高的平均值。

近峰值，高充低放，可改善增加电路电压的稳定性。

2、对大电流负载的突发启动给予电流补偿，电力补偿电容组可提供巨大的瞬间电流，可减少对电网的冲击。

3、电路里大量的感性负载会使电网的相位产生偏差，（感性元件会使交流电流相位滞后，电压相位超前90度），而电容在电路里的特性与电感正好相反，起补偿作用。

原理：在交流电路中，电阻、电感、电容元件的电压、电流的相位特点为在纯电阻电路中，电流与电压同相位；在纯电容电路中电流超前电压90°；在纯电感电路中电流滞后电压90°。

从供电角度，理想的负载是P与S相等，功率因数cosφ为1。

此时的供电设备的利用率为最高。

而在实际上是不可能的，只有假设系统中的负荷，全部为电阻性才有这种可能。

电路中的大多数用电负荷设备的性质都为电感性，这就造成系统总电流滞后电压，使得在功率因数三角形中，无功Q 边加大，则功率因数降低，供电设备的效率下降。

功率三角形是一个直角三角形，用cosφ（即φ角的余弦）来反映用电质量的高低，大量的感性负载使得在电力系统中，从发电一直到用电的电力设备没有得到充分的应用，相当一部分电能，经发、输、变、配电系统与用户设备之间进行往返交换。

从另一个方面来认识无功功率，无功功率并非无用，它是感性设备建立磁场的必要条件，没有无功功率，我们的变压器和电动机就无法正常工作。

因此，设法解决减少无功功率才是正解。

实际应用中，电容电流与电感电流相位差为180°称作互为反相，可以利用这一互补特性，在配电系统中并联相应数量的电容器。

用超前于电压的无功容性电流抵消滞后于电压的无功感性电流，使系统中的有功功率成分增加，cosφ得到提高，实现了无功电流在系统内部设备之间互相交换。
