箱式变电站在路灯供配电系统中的应用设计

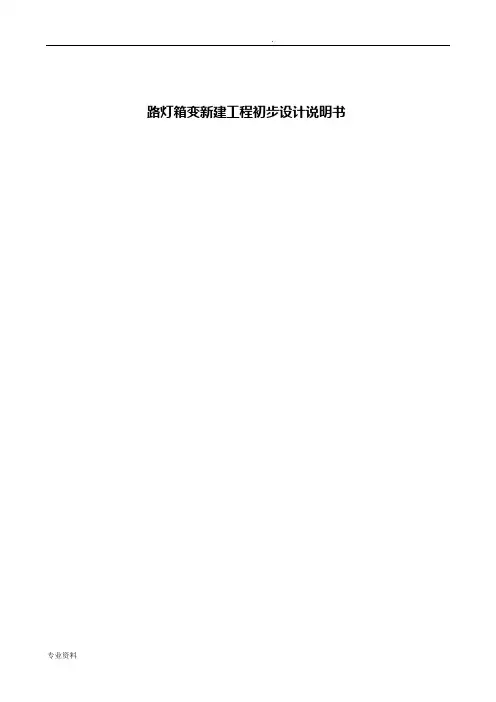

路灯箱变新建工程初步设计说明书目录1 总论 (1)1.1设计依据 (1)1.2工程建设规模及设计围 (1)1.3设计所引用的规程、规 (1)1.4路径 (1)1.5交叉跨越 (5)2机电部分 (6)2.1一般技术条件 (6)2.2电缆选择及敷设 (6)3箱变部分 (8)3.1主接线 (8)3.2主要电气设备选择 (8)3.3无功补偿 (9)3.4保护 (9)3.5仪表配置 (10)3.6箱变接地 (10)4其它 (10)1 总论1.1设计依据1.1.甲设计委托。

1.2现场勘察测量资料。

1.3运行线路资料。

1.2工程建设规模及设计围1.2.1工程建设规模本工程新建路灯箱变21座，其中30kVA（一进二出）1座、50kVA（一进三出）1座、50kVA（一进三出）1座、80kVA（一进二出）5座、100kVA（一进二出）10座、160kVA （一进二出）3座。

本工程新建电缆线路路径长度为10638米，其中直埋敷设6250米，顶管2608米，利旧排管敷设1780m。

新建柱上计量台架14个。

1.2.2设计围1.2.2.1新建路灯箱变的本体设计。

1.2.2.2新建路灯箱变10kV电源线线路的本体设计。

1.3 设计所引用的规程、规1.3.1《电力工程电缆设计规》GB50217-90。

1.3.2《交流电气装置的过电压保护和绝缘配合》DL/T620-1997。

1.3.3《送电线路基础设计技术规定》SDGJ 62-84，及有关规程、规定。

1.4路径1.4.1 6#天津路箱变电源线路径图（1）本工程电源引自原高新536线路，在高新536/82#杆旁新立开关、计量副杆两基，然后下电缆直埋600m至6#天津路箱变；电缆选用选用YJLV22-3*70电缆；路径长度600m（直埋600m，顶管0m）。

1.4.2 中路1#箱变电源线路径图（1）本工程电源引自原高新526线路，在高新526/53#杆旁新立开关、计量副杆两基，然后下电缆顶管210m至三路北侧然后沿高新大街东侧利旧排管敷设电缆420m至中日七道，再顶管230m至中路1#箱变；电缆选用选用YJLV22-3*70电缆；路径长度860m（利旧排管420m，顶管440m）；（2）全部顶管跟数为2根MPPø150。

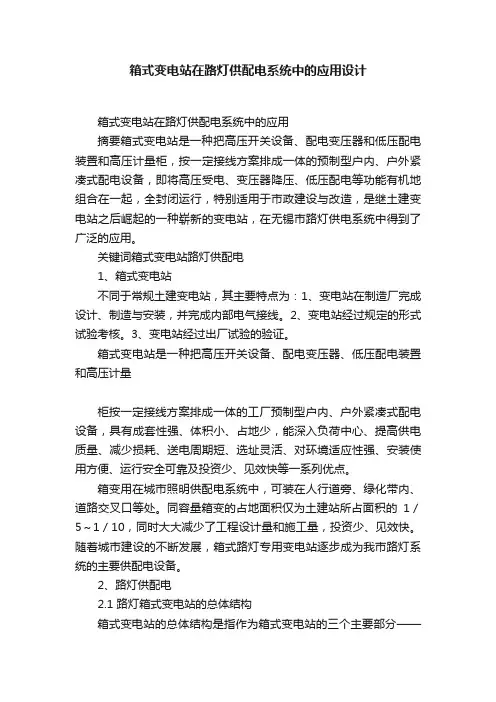

箱式变电站在路灯供配电系统中的应用设计箱式变电站在路灯供配电系统中的应用摘要箱式变电站是一种把高压开关设备、配电变压器和低压配电装置和高压计量柜，按一定接线方案排成一体的预制型户内、户外紧凑式配电设备，即将高压受电、变压器降压、低压配电等功能有机地组合在一起，全封闭运行，特别适用于市政建设与改造，是继土建变电站之后崛起的一种崭新的变电站，在无锡市路灯供电系统中得到了广泛的应用。

关键词箱式变电站路灯供配电1、箱式变电站不同于常规土建变电站，其主要特点为：1、变电站在制造厂完成设计、制造与安装，并完成内部电气接线。

2、变电站经过规定的形式试验考核。

3、变电站经过出厂试验的验证。

箱式变电站是一种把高压开关设备、配电变压器、低压配电装置和高压计量柜按一定接线方案排成一体的工厂预制型户内、户外紧凑式配电设备，具有成套性强、体积小、占地少，能深入负荷中心、提高供电质量、减少损耗、送电周期短、选址灵活、对环境适应性强、安装使用方便、运行安全可靠及投资少、见效快等一系列优点。

箱变用在城市照明供配电系统中，可装在人行道旁、绿化带内、道路交叉口等处。

同容量箱变的占地面积仅为土建站所占面积的1／5～1／10，同时大大减少了工程设计量和施工量，投资少、见效快。

随着城市建设的不断发展，箱式路灯专用变电站逐步成为我市路灯系统的主要供配电设备。

2、路灯供配电2.1 路灯箱式变电站的总体结构箱式变电站的总体结构是指作为箱式变电站的三个主要部分——高压开关设备、变压器及低压配电装置的布置方式。

箱式变电站的总体布置主要有两种形式：一为组合式，一为一体式。

所谓组合式，是指这三部分各为一室而组成“目”字型或“品”字型布置。

而一体式是指以变压器为主体，熔断器及负荷开关等装在变压器箱体内，构成一体式布置。

组合式箱变中，高压开关设备所在的室一般称为高压室，变压器所在的室一般称为变压器室，低压配电装置所在的室称为低压室。

我市所使用的箱式变电站为组合式布置，箱变壳体为环保型非金属壳体。

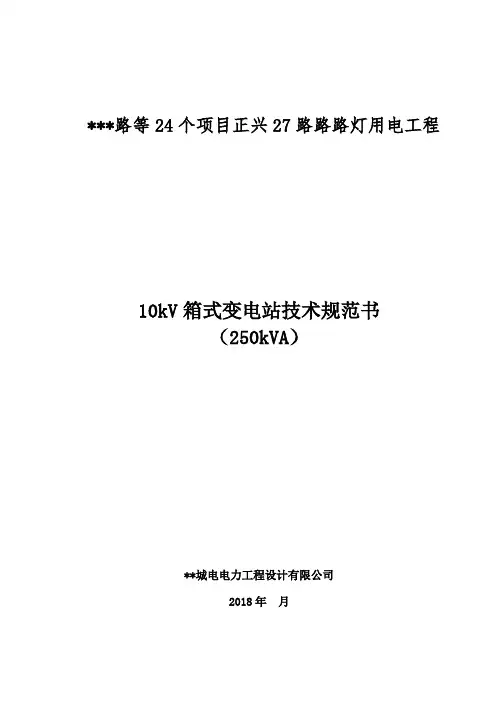

***路等24个项目正兴27路路路灯用电工程10kV箱式变电站技术规范书（250kVA）**城电电力工程设计有限公司2018年月目录第1部分通用技术规范 (2)1 范围 (2)2 规范性引用文件 (2)3 术语和定义 (3)4 总则 (3)5 结构及其他要求 (6)7 技术服务、工厂检验和监造 (8)第2部分：专用技术规范 (10)1 标准技术参数 (10)2 主要组部件材料表 (15)3 使用环境条件表 (16)4 附图 (18)第1部分通用技术规范1 范围本部分规定了10kV箱式变电站招标的总则、技术参数和性能要求、试验、包装、运输、交货及工厂检验和监造的一般要求。

答：满足要求本部分适用于10kV箱式变电站招标。

答：满足要求2规范性引用文件下列文件对于本文件的应用是必不可少的。

凡是注日期的引用文件，仅注日期的版本适用于本文件。

凡是不注日期的引用文件，其最新版本适用于本文件。

答：满足要求GB311.1 绝缘配合第1部分：定义、原则和规则答：满足要求GB1094.1 电力变压器第1部分：总则答：满足要求GB1094.2 电力变压器第2部分：温升答：满足要求GB1094.3 电力变压器第3部分：绝缘水平、绝缘试验和外绝缘空气间隙答：满足要求GB1094.4 电力变压器第4部分：电力变压器和电抗器雷电冲击和操作冲击试验导则答：满足要求GB1094.5 电力变压器第5部分：承受短路的能力答：满足要求GB/T 1094.7 电力变压器第7部分：油浸式电力变压器负载导则答：满足要求GB/T1094.10 电力变压器第10部分：声级测定答：满足要求GB1208 电流互感器答：满足要求GB1984 高压交流断路器答：满足要求GB1985 高压交流隔离开关和接地开关答：满足要求GB2536 电工流体变压器和开关用的未使用过的矿物绝缘油答：满足要求GB2900.95 电工术语变压器、调压器和电抗器答：满足要求GB 3804 3.6kV～40.5kV高压交流负荷开关答：满足要求GB/T4109 交流电压高于1000V的绝缘套管答：满足要求GB 4208 外壳防护等级（IP代码）答：满足要求GB/T4585 交流系统用高压绝缘子的人工污秽试验答：满足要求GB5273 变压器、高压电器和套管的接线端子答：满足要求GB/T 6451 油浸式电力变压器技术参数和要求答：满足要求GB/T7252 变压器油中溶解气体分析和判断导则答：满足要求GB/T7354 局部放电测量答：满足要求GB/T7595 运行中变压器油质量答：满足要求GB10230.1 分接开关第1部分性能要求和试验方法答：满足要求GB 10230.2 分接开关第2部分：应用导则答：满足要求GB13499 电力变压器应用导则答：满足要求GB/T 13729 远动终端设备答：满足要求GB/T 14048.1 低压开关设备和控制设备第1部分：总则答：满足要求GB/T 14048.2 低压开关设备和控制设备第2部分：断路器答：满足要求GB 16926 交流高压负荷开关熔断器组合电器答：满足要求GB16847 保护用电流互感器暂态特性技术要求答：满足要求GB16927.1 高压试验技术第1部分：一般定义及试验要求答：满足要求GB16927.2 高压试验技术第2部分：测量系统答：满足要求2GB/T 16935.1 低压系统内设备的绝缘配合第1部分：原理、要求和试验答：满足要求GB/T17467 高压/低压预装式变电站答：满足要求GB/T17468 电力变压器选用导则答：满足要求GB 50148 电气装置安装工程电力变压器、油浸电抗器、互感器施工及验收规范答：满足要求GB50150 电气装置安装工程电气设备交接试验标准答：满足要求JB/T 10217 组合式变压器答：满足要求DL/T537 高压/低压预装箱式变电站选用导则答：满足要求DL/T572 电力变压器运行规程答：满足要求DL/T 593 高压开关设备和控制设备标准的共用技术要求答：满足要求DL/T596 电力设备预防性试验规程答：满足要求DL/T 844 12kV少维护户外配电开关设备通用技术条件答：满足要求DL 911 电力变压器绕组变形的频率响应分析法答：满足要求DL 1093 电力变压器绕组变形的电抗法检测判断导则答：满足要求DL 1094 电力变压器用绝缘油选用指南答：满足要求DL 5027 电力设备典型消防规程答：满足要求3术语和定义下列术语和定义适用于本部分。

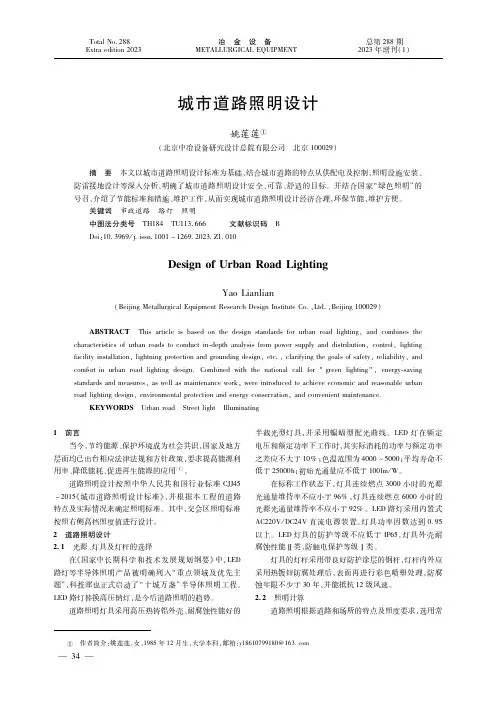

城市道路照明设计姚莲莲①（北京中冶设备研究设计总院有限公司　北京１０００２９）摘　要　本文以城市道路照明设计标准为基础，结合城市道路的特点从供配电及控制，照明设施安装、防雷接地设计等深入分析，明确了城市道路照明设计安全、可靠、舒适的目标。

并结合国家“绿色照明”的号召，介绍了节能标准和措施、维护工作，从而实现城市道路照明设计经济合理，环保节能，维护方便。

关键词　市政道路　路灯　照明中图法分类号　ＴＨ１８４　ＴＵ１１３．６６６ 文献标识码　ＢＤｏｉ：１０ ３９６９／ｊ ｉｓｓｎ １００１－１２６９ ２０２３ Ｚ１ ０１０ＤｅｓｉｇｎｏｆＵｒｂａｎＲｏａｄＬｉｇｈｔｉｎｇＹａｏＬｉａｎｌｉａｎ（ＢｅｉｊｉｎｇＭｅｔａｌｌｕｒｇｉｃａｌＥｑｕｉｐｍｅｎｔＲｅｓｅａｒｃｈＤｅｓｉｇｎＩｎｓｔｉｔｕｔｅＣｏ．，Ｌｔｄ．，Ｂｅｉｊｉｎｇ１０００２９）ＡＢＳＴＲＡＣＴ　Ｔｈｉｓａｒｔｉｃｌｅｉｓｂａｓｅｄｏｎｔｈｅｄｅｓｉｇｎｓｔａｎｄａｒｄｓｆｏｒｕｒｂａｎｒｏａｄｌｉｇｈｔｉｎｇ，ａｎｄｃｏｍｂｉｎｅｓｔｈｅｃｈａｒａｃｔｅｒｉｓｔｉｃｓｏｆｕｒｂａｎｒｏａｄｓｔｏｃｏｎｄｕｃｔｉｎ ｄｅｐｔｈａｎａｌｙｓｉｓｆｒｏｍｐｏｗｅｒｓｕｐｐｌｙａｎｄｄｉｓｔｒｉｂｕｔｉｏｎ，ｃｏｎｔｒｏｌ，ｌｉｇｈｔｉｎｇｆａｃｉｌｉｔｙｉｎｓｔａｌｌａｔｉｏｎ，ｌｉｇｈｔｎｉｎｇｐｒｏｔｅｃｔｉｏｎａｎｄｇｒｏｕｎｄｉｎｇｄｅｓｉｇｎ，ｅｔｃ．，ｃｌａｒｉｆｙｉｎｇｔｈｅｇｏａｌｓｏｆｓａｆｅｔｙ，ｒｅｌｉａｂｉｌｉｔｙ，ａｎｄｃｏｍｆｏｒｔｉｎｕｒｂａｎｒｏａｄｌｉｇｈｔｉｎｇｄｅｓｉｇｎ．Ｃｏｍｂｉｎｅｄｗｉｔｈｔｈｅｎａｔｉｏｎａｌｃａｌｌｆｏｒ＂ｇｒｅｅｎｌｉｇｈｔｉｎｇ＂，ｅｎｅｒｇｙ ｓａｖｉｎｇｓｔａｎｄａｒｄｓａｎｄｍｅａｓｕｒｅｓ，ａｓｗｅｌｌａｓｍａｉｎｔｅｎａｎｃｅｗｏｒｋ，ｗｅｒｅｉｎｔｒｏｄｕｃｅｄｔｏａｃｈｉｅｖｅｅｃｏｎｏｍｉｃａｎｄｒｅａｓｏｎａｂｌｅｕｒｂａｎｒｏａｄｌｉｇｈｔｉｎｇｄｅｓｉｇｎ，ｅｎｖｉｒｏｎｍｅｎｔａｌｐｒｏｔｅｃｔｉｏｎａｎｄｅｎｅｒｇｙｃｏｎｓｅｒｖａｔｉｏｎ，ａｎｄｃｏｎｖｅｎｉｅｎｔｍａｉｎｔｅｎａｎｃｅ．ＫＥＹＷＯＲＤＳ　Ｕｒｂａｎｒｏａｄ　Ｓｔｒｅｅｔｌｉｇｈｔ　Ｉｌｌｕｍｉｎａｔｉｎｇ１　前言当今，节约能源、保护环境成为社会共识，国家及地方层面均已出台相应法律法规和方针政策，要求提高能源利用率、降低能耗、促进再生能源的应用［１］。

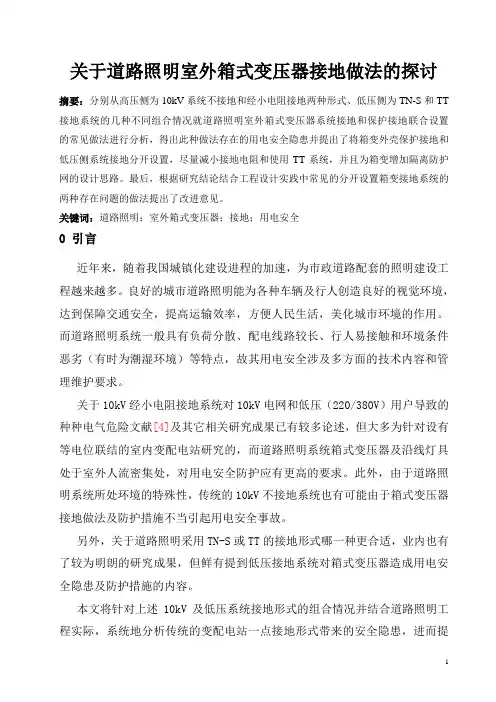

关于道路照明室外箱式变压器接地做法的探讨摘要：分别从高压侧为10kV系统不接地和经小电阻接地两种形式、低压侧为TN-S和TT 接地系统的几种不同组合情况就道路照明室外箱式变压器系统接地和保护接地联合设置的常见做法进行分析，得出此种做法存在的用电安全隐患并提出了将箱变外壳保护接地和低压侧系统接地分开设置，尽量减小接地电阻和使用TT系统，并且为箱变增加隔离防护网的设计思路。

最后，根据研究结论结合工程设计实践中常见的分开设置箱变接地系统的两种存在问题的做法提出了改进意见。

关键词：道路照明；室外箱式变压器；接地；用电安全0 引言近年来，随着我国城镇化建设进程的加速，为市政道路配套的照明建设工程越来越多。

良好的城市道路照明能为各种车辆及行人创造良好的视觉环境，达到保障交通安全，提高运输效率，方便人民生活，美化城市环境的作用。

而道路照明系统一般具有负荷分散、配电线路较长、行人易接触和环境条件恶劣（有时为潮湿环境）等特点，故其用电安全涉及多方面的技术内容和管理维护要求。

关于10kV经小电阻接地系统对10kV电网和低压（220/380V）用户导致的种种电气危险文献[4]及其它相关研究成果已有较多论述，但大多为针对设有等电位联结的室内变配电站研究的，而道路照明系统箱式变压器及沿线灯具处于室外人流密集处，对用电安全防护应有更高的要求。

此外，由于道路照明系统所处环境的特殊性，传统的10kV不接地系统也有可能由于箱式变压器接地做法及防护措施不当引起用电安全事故。

另外，关于道路照明采用TN-S或TT的接地形式哪一种更合适，业内也有了较为明朗的研究成果，但鲜有提到低压接地系统对箱式变压器造成用电安全隐患及防护措施的内容。

本文将针对上述10kV及低压系统接地形式的组合情况并结合道路照明工程实际，系统地分析传统的变配电站一点接地形式带来的安全隐患，进而提出了改进措施。

1 中性点、低压配电系统接地方式简介1.1中性点接地方式及应用三相交流电力系统中性点与大地之间的电气连接方式，称为电网中性点接地方式。

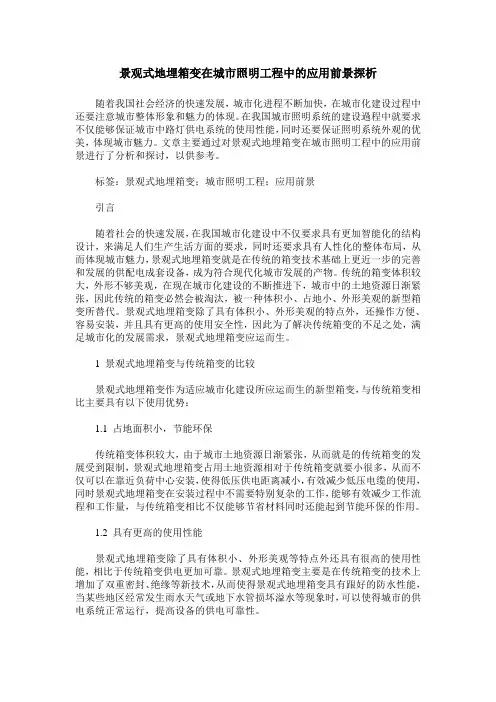

景观式地埋箱变在城市照明工程中的应用前景探析随着我国社会经济的快速发展，城市化进程不断加快，在城市化建设过程中还要注意城市整体形象和魅力的体现。

在我国城市照明系统的建设過程中就要求不仅能够保证城市中路灯供电系统的使用性能，同时还要保证照明系统外观的优美，体现城市魅力。

文章主要通过对景观式地埋箱变在城市照明工程中的应用前景进行了分析和探讨，以供参考。

标签：景观式地埋箱变；城市照明工程；应用前景引言随着社会的快速发展，在我国城市化建设中不仅要求具有更加智能化的结构设计，来满足人们生产生活方面的要求，同时还要求具有人性化的整体布局，从而体现城市魅力，景观式地埋箱变就是在传统的箱变技术基础上更近一步的完善和发展的供配电成套设备，成为符合现代化城市发展的产物。

传统的箱变体积较大，外形不够美观，在现在城市化建设的不断推进下，城市中的土地资源日渐紧张，因此传统的箱变必然会被淘汰，被一种体积小、占地小、外形美观的新型箱变所替代。

景观式地埋箱变除了具有体积小、外形美观的特点外，还操作方便、容易安装，并且具有更高的使用安全性，因此为了解决传统箱变的不足之处，满足城市化的发展需求，景观式地埋箱变应运而生。

1 景观式地埋箱变与传统箱变的比较景观式地埋箱变作为适应城市化建设所应运而生的新型箱变，与传统箱变相比主要具有以下使用优势：1.1 占地面积小，节能环保传统箱变体积较大，由于城市土地资源日渐紧张，从而就是的传统箱变的发展受到限制，景观式地埋箱变占用土地资源相对于传统箱变就要小很多，从而不仅可以在靠近负荷中心安装，使得低压供电距离减小，有效减少低压电缆的使用，同时景观式地埋箱变在安装过程中不需要特别复杂的工作，能够有效减少工作流程和工作量，与传统箱变相比不仅能够节省材料同时还能起到节能环保的作用。

1.2 具有更高的使用性能景观式地埋箱变除了具有体积小、外形美观等特点外还具有很高的使用性能，相比于传统箱变供电更加可靠。

景观式地埋箱变主要是在传统箱变的技术上增加了双重密封、绝缘等新技术，从而使得景观式地埋箱变具有跟好的防水性能，当某些地区经常发生雨水天气或地下水管损坏溢水等现象时，可以使得城市的供电系统正常运行，提高设备的供电可靠性。

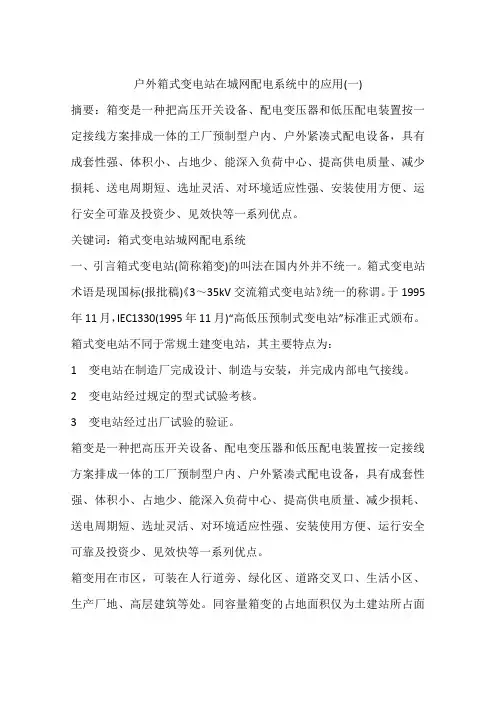

户外箱式变电站在城网配电系统中的应用(一)摘要：箱变是一种把高压开关设备、配电变压器和低压配电装置按一定接线方案排成一体的工厂预制型户内、户外紧凑式配电设备，具有成套性强、体积小、占地少、能深入负荷中心、提高供电质量、减少损耗、送电周期短、选址灵活、对环境适应性强、安装使用方便、运行安全可靠及投资少、见效快等一系列优点。

关键词：箱式变电站城网配电系统一、引言箱式变电站(简称箱变)的叫法在国内外并不统一。

箱式变电站术语是现国标(报批稿)《3～35kV交流箱式变电站》统一的称谓。

于1995年11月，IEC1330(1995年11月)“高低压预制式变电站”标准正式颁布。

箱式变电站不同于常规土建变电站，其主要特点为：变电站在制造厂完成设计、制造与安装，并完成内部电气接线。

变电站经过规定的型式试验考核。

变电站经过出厂试验的验证。

箱变是一种把高压开关设备、配电变压器和低压配电装置按一定接线方案排成一体的工厂预制型户内、户外紧凑式配电设备，具有成套性强、体积小、占地少、能深入负荷中心、提高供电质量、减少损耗、送电周期短、选址灵活、对环境适应性强、安装使用方便、运行安全可靠及投资少、见效快等一系列优点。

箱变用在市区，可装在人行道旁、绿化区、道路交叉口、生活小区、生产厂地、高层建筑等处。

同容量箱变的占地面积仅为土建站所占面积的1/5～1/10，同时大大减少了工程设计量和施工量，加之箱变可免除用户申报基建项目，减少审批手续，作到投资少、见效快。

这种变电站已在欧美普遍使用，在我国也为越来越多的用户接受，受到青睐。

二、箱式站的总体结构箱式站的总体结构是指作为箱式站的三个主要部分——高压开关设备、变压器及低压配电装置的布置方式。

从国内外看，箱式站的总体布置主要有两种形式：一为组合式，一为一体式。

所谓组合式，是指这三部分各为一室而组成“目”字型或“品”字型布置。

而一体式是指以变压器为主体，熔断器及负荷开关等装在变压器箱体内，构成一体式布置。

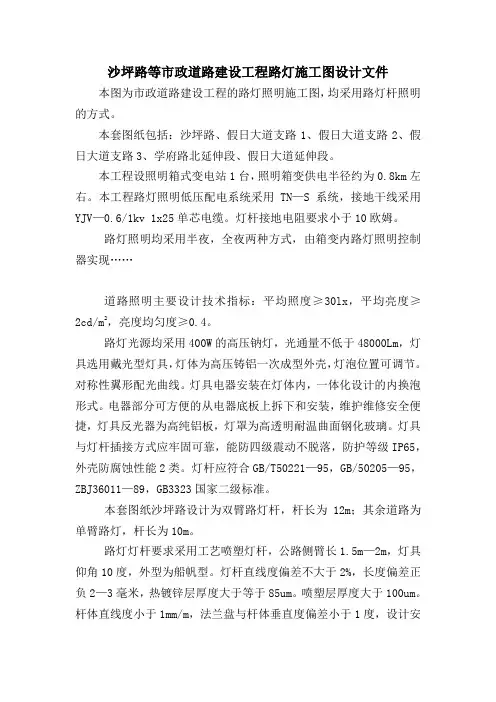

沙坪路等市政道路建设工程路灯施工图设计文件本图为市政道路建设工程的路灯照明施工图，均采用路灯杆照明的方式。

本套图纸包括：沙坪路、假日大道支路1、假日大道支路2、假日大道支路3、学府路北延伸段、假日大道延伸段。

本工程设照明箱式变电站1台，照明箱变供电半径约为0.8km左右。

本工程路灯照明低压配电系统采用TN—S系统，接地干线采用YJV—0.6/1kv 1x25单芯电缆。

灯杆接地电阻要求小于10欧姆。

路灯照明均采用半夜，全夜两种方式，由箱变内路灯照明控制器实现……道路照明主要设计技术指标：平均照度≥30lx，平均亮度≥2cd/m2，亮度均匀度≥0.4。

路灯光源均采用400W的高压钠灯，光通量不低于48000Lm，灯具选用戴光型灯具，灯体为高压铸铝一次成型外壳，灯泡位置可调节。

对称性翼形配光曲线。

灯具电器安装在灯体内，一体化设计的内换泡形式。

电器部分可方便的从电器底板上拆下和安装，维护维修安全便捷，灯具反光器为高纯铝板，灯罩为高透明耐温曲面钢化玻璃。

灯具与灯杆插接方式应牢固可靠，能防四级震动不脱落，防护等级IP65，外壳防腐蚀性能2类。

灯杆应符合GB/T50221—95，GB/50205—95，ZBJ36011—89，GB3323国家二级标准。

本套图纸沙坪路设计为双臂路灯杆，杆长为12m；其余道路为单臂路灯，杆长为10m。

路灯灯杆要求采用工艺喷塑灯杆，公路侧臂长1.5m—2m，灯具仰角10度，外型为船帆型。

灯杆直线度偏差不大于2%，长度偏差正负2—3毫米，热镀锌层厚度大于等于85um。

喷塑层厚度大于100um。

杆体直线度小于1mm/m，法兰盘与杆体垂直度偏差小于1度，设计安全系数大于2.5，使用寿命不小于15年。

杆体表面光滑平整，无疤痕，焊缝，成型美观，灯杆锥度符合国家现行标准。

要求杆体热镀锌层不脱落，不起层，不腐蚀，喷塑层附着力强，不起泡，色泽均匀，灯具与灯臂的连接配合应符合行业标准。

灯柱材质为Q235，灯柱臂厚不小于4.5mm。

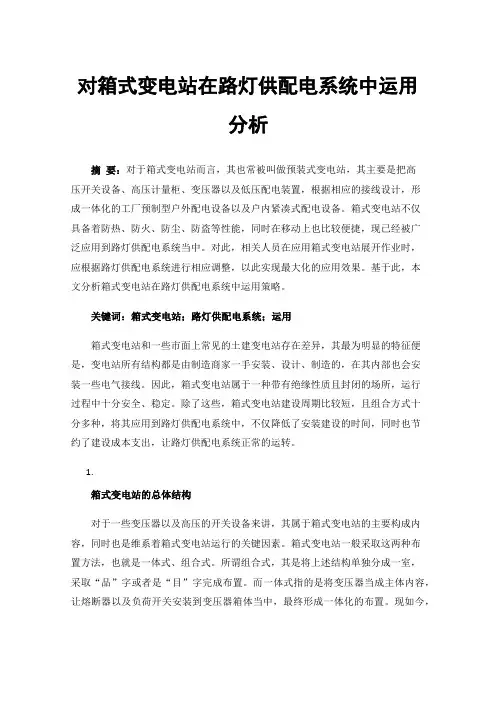

对箱式变电站在路灯供配电系统中运用分析摘要：对于箱式变电站而言，其也常被叫做预装式变电站，其主要是把高压开关设备、高压计量柜、变压器以及低压配电装置，根据相应的接线设计，形成一体化的工厂预制型户外配电设备以及户内紧凑式配电设备。

箱式变电站不仅具备着防热、防火、防尘、防盗等性能，同时在移动上也比较便捷，现已经被广泛应用到路灯供配电系统当中。

对此，相关人员在应用箱式变电站展开作业时，应根据路灯供配电系统进行相应调整，以此实现最大化的应用效果。

基于此，本文分析箱式变电站在路灯供配电系统中运用策略。

关键词：箱式变电站；路灯供配电系统；运用箱式变电站和一些市面上常见的土建变电站存在差异，其最为明显的特征便是，变电站所有结构都是由制造商家一手安装、设计、制造的，在其内部也会安装一些电气接线。

因此，箱式变电站属于一种带有绝缘性质且封闭的场所，运行过程中十分安全、稳定。

除了这些，箱式变电站建设周期比较短，且组合方式十分多种，将其应用到路灯供配电系统中，不仅降低了安装建设的时间，同时也节约了建设成本支出，让路灯供配电系统正常的运转。

1.箱式变电站的总体结构对于一些变压器以及高压的开关设备来讲，其属于箱式变电站的主要构成内容，同时也是维系着箱式变电站运行的关键因素。

箱式变电站一般采取这两种布置方法，也就是一体式、组合式。

所谓组合式，其是将上述结构单独分成一室，采取“品”字或者是“目”字完成布置。

而一体式指的是将变压器当成主体内容，让熔断器以及负荷开关安装到变压器箱体当中，最终形成一体化的布置。

现如今，市政工程中所应用路灯箱式变电站，通常采取的都是组合式布置，而设备外壳的材质都为环保的非金属材质[1]。

1.箱式变电站中的设备构成箱式变电站属于继土建变电站之后兴起的一种全新的变电站，比较适用于城网建设以及改造当中。

对于箱式变电站来讲，其中涵盖的设备有变压器、高压柜、低压柜。

这其中的高压柜可以分成进线柜、计量柜、出线柜、PT柜、双电源的联络柜。

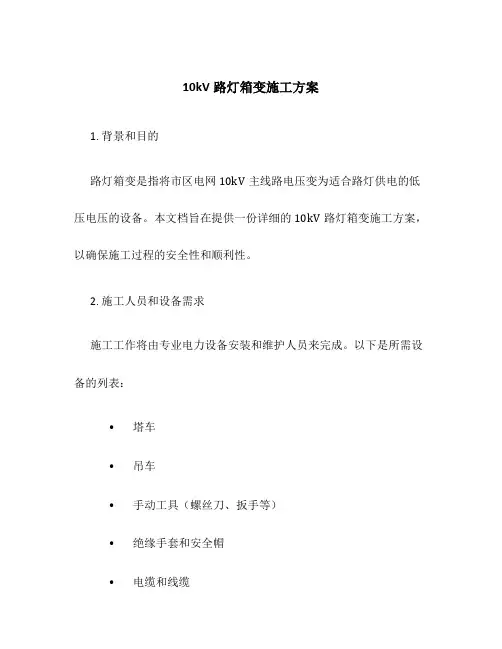

10kV路灯箱变施工方案1. 背景和目的路灯箱变是指将市区电网10kV主线路电压变为适合路灯供电的低压电压的设备。

本文档旨在提供一份详细的10kV路灯箱变施工方案，以确保施工过程的安全性和顺利性。

2. 施工人员和设备需求施工工作将由专业电力设备安装和维护人员来完成。

以下是所需设备的列表：•塔车•吊车•手动工具（螺丝刀、扳手等）•绝缘手套和安全帽•电缆和线缆•配电变压器•接线盒和配电箱3. 施工准备工作在正式开始施工之前，需要进行一些准备工作。

这些包括：3.1. 施工图纸和相关文件的准备施工图纸应包括路灯位置和连接方式，以及相应的电路图和接线图。

必要时，还应准备相关的施工许可证和文件。

3.2. 材料和设备的采购和检查确认所需材料和设备已经采购，并进行必要的检查以确保其完好无损。

3.3. 施工区域的准备清理施工区域，确保没有杂物和障碍物会影响到施工工作。

3.4. 施工人员的培训和安全措施确保施工人员已接受相关培训，并了解必要的安全措施和急救程序。

4. 施工步骤以下是10kV路灯箱变的施工步骤：4.1. 安装变压器和接线盒首先，在预先准备好的基础上安装配电变压器和接线盒。

确保它们安装稳固并且与周围的设备和线缆相连接。

4.2. 连接主电源和输出负载将主电源线路和输出负载线路与配电变压器和接线盒相连接。

确保连接牢固且电路接地良好。

4.3. 进行线路测试在施工完成后，进行线路测试以确保电流和电压的稳定性和准确性。

同时，检查所有连接点和接线盒以确保没有松动和接触不良的情况。

4.4. 进行安全检查和验收对整个施工区域进行安全检查，确保所有设备和线缆安装正确并符合相关安全标准。

随后，邀请相关部门或专业人员进行最终验收。

5. 施工后的清理和维护完成施工后，进行相关区域的清理工作，包括清除施工过程中产生的垃圾和废料。

另外，建议定期对路灯箱变设备进行维护和检修，以确保其正常运行和安全性。

6. 安全注意事项在进行10kV路灯箱变施工时，务必遵守以下安全注意事项：•穿戴适当的个人防护装备，如绝缘手套和安全帽。

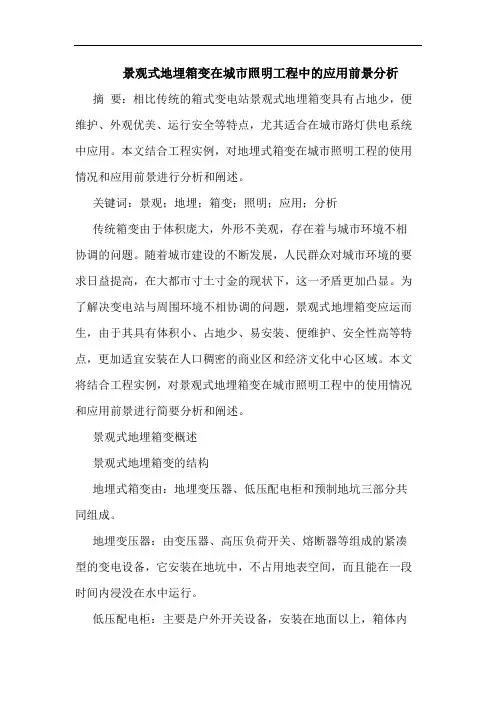

景观式地埋箱变在城市照明工程中的应用前景分析摘要：相比传统的箱式变电站景观式地埋箱变具有占地少，便维护、外观优美、运行安全等特点，尤其适合在城市路灯供电系统中应用。

本文结合工程实例，对地埋式箱变在城市照明工程的使用情况和应用前景进行分析和阐述。

关键词：景观；地埋；箱变；照明；应用；分析传统箱变由于体积庞大，外形不美观，存在着与城市环境不相协调的问题。

随着城市建设的不断发展，人民群众对城市环境的要求日益提高，在大都市寸土寸金的现状下，这一矛盾更加凸显。

为了解决变电站与周围环境不相协调的问题，景观式地埋箱变应运而生，由于其具有体积小、占地少、易安装、便维护、安全性高等特点，更加适宜安装在人口稠密的商业区和经济文化中心区域。

本文将结合工程实例，对景观式地埋箱变在城市照明工程中的使用情况和应用前景进行简要分析和阐述。

景观式地埋箱变概述景观式地埋箱变的结构地埋式箱变由：地埋变压器、低压配电柜和预制地坑三部分共同组成。

地埋变压器：由变压器、高压负荷开关、熔断器等组成的紧凑型的变电设备，它安装在地坑中，不占用地表空间，而且能在一段时间内浸没在水中运行。

低压配电柜：主要是户外开关设备，安装在地面以上，箱体内部为户外高低压配电柜，为了美观低压配电柜两侧可做成广告灯箱，具有极佳的视觉效果。

预制地坑基础：采用镀锌钢板整体预压成型，全密封结构，确保地下水及杂物不能进入。

景观式地埋箱变的特点景观式地埋箱变是一种低碳、节能、环保、绿色的整体配电设备，其高压部分埋入地下，地上仅为低压配电设备，且外形灵活多样，可根据需要进行调整，因而占地较少，外壳还可制作成广告宣传灯箱，发布广告或交通指南等信息，与周边环境协调统一，视觉效果好，因而更加适宜作为城市人口密集地区或城市规划有特殊要求区域的变配电设备。

西安市道路照明工程应用地埋箱变试点西安以其悠久的历史和丰厚的文化底蕴成为了国际旅游目的地城市，每年约有五千万游客到西安旅游。

“改善城市环境，提升城市形象”已经成为西安市政建设工作的永恒主题。

某道路照明工程中箱式变电站施工要点分析摘要：箱式变电站作为一种新型的成套变配电装置，因其安装于地下，不占用城市用地，因而在城网建设与改造被广泛应用。

箱式变的安装,一般不能直接安装于地坪上,均是在地下埋入一个水泥结构体，为此，本文就箱式变电站施工进行分析。

关键词：箱式变电站；施工Abstract: Compact substations as a new set of variable power distribution equipment, because of its installed on the ground, do not take up urban land, so the city nets construction and retrofit has been widely used. Box is installed, generally can’t installed directly from ground level ground, are all in an underground into a cement structure body, therefore, this article is compact substations that construction is analyzed.Key Words: compact substations; construction工程概况某道路照明工程标段从桩号K8+700至K17+080，全长约8.380km，2. 本标段共设六座箱式变电站给路灯提供电源，箱变容量均为100KV A，照明线路供电半径按750m左右控制。

道路照明属三级用电负荷。

箱式变电站施工工艺流程如下：测量定位→沟槽开挖→电缆敷设→电气设备安装→竣工验收。

基础施工2.1施工测量定位1）测量工作必须要走在各项工作的前面。

2）提前施工放线，提前验线，确保测量的准确性是工程质量创优的前提，是施工的质量保证。

灯杆箱变基础施工方案（一)本工程主要的施工内容包括电缆沟土方挖填，电缆沟砼浇筑，电缆沟管井砌筑抹灰，井盖、井座制安，电气设备基础制作，电缆套管、电缆敷设,电气设备安装，电气测试等。

重点难点在于箱变系统的安装调试。

基本施工流程图如下:1、工程测量测量控制是施工的根本，因此我标段将利用土建施工时所使用的平面控制点及高程点进行施工测量，并严格按照《工程测量规范》进行施测。

(1）结合本工程的实际情况在施工过程中建立临时水准点，一般距电缆沟施工现场不少于60m,距构筑物不少于25m，当施工用的水准点桩不能保存时，应将其高程引测至稳固的构筑物上，精度不应低于原有水准点的等级要求，同时对于所有水准高程控制点要建立复核制度,尤其在雨天后，应进行复测闭合，及时修正避免点位下沉碰撞引起高程不符造成质量事故，在使用任何水准点前必须进行相临两点的复测。

（2）施工测量测量人员要对每项工程将要施工的设计图纸提供的各种数据以及相关的几何尺寸进行复核，认真学习熟悉图纸,领会设计意图,做到心中有数，发现不符现象及时与设计、监理等有关人员共同解决。

（3）测量内业计算整理出的各种点线角度高程等数据必须经两人复核无误后方可进行放样。

经过复测放样的精度满足设计要求后约请监理工程师现场验收并在验单上签字批准，再向施工队进行交底。

交底以书面形式并配有草图，内容明确，数字准确，交接人均应有签字存档备查。

（4）测量人员在施工过程中，对每一步的测量工作（内业、外业）一定要严肃认真,做到依据正确、计算精确、一丝不苟,步步校对，杜绝偏差,减少损失,确保工程测量万无一失。

（5）竣工测量竣工测量不仅是验收和评价工程是否按设计施工的基本依据，更是工程交付使用后进行管理、维修、改建和扩建的依据。

因此,竣工图和竣工资料是国家基础建设工程的重要技术档案资料，必须按规定绘制整理并长期保存。

（6)做好竣工测量关键要从施工准备开始就有次序、一项不漏地积累各项报验复测的资料，尤其对隐蔽工程，一定要在回填前或进行下一步工序前及时测竣工位置。

箱式变电站在公路市政照明上的应用 Application of the Box-type Substation in Highway Municipal Lighting■ 莫增华 ■Mo Zenghua[摘 要] 综合实际施工及箱变设计的具体情况，本文对照明专用箱式变电站的特点及结构组成做了简单的介绍。

[关键词] 照明专用箱式变电站 结构组成 特点[Abstract] Synthesizing details of actual construction and box transformer design, this paper does a simple introduction of the characteristics and structure components of the lighting of the box-type substation.[Keywords]consists of lighting special box-type substation, structure, characteristics前言随着社会经济的发展，市政道路等交通基础配套设施的要求也越来越高，道路照明也变成为每条道路的必要条件。

除了一部分道路在城区内，更大部分位于城郊，0.38KV市电不到的地方，这种情况的道路照明的供电就只能依靠箱式变电站。

箱式变电站由于具有技术先进安全可靠、自动化程度高、工厂预制化、组合方式灵活、投资省见效快、占地面积小、外形美观、易与环境协调、可实现无人值守以及可移动等特点，大大减少了设计工作量及施工量，减少了建设费用。

在配电系统中，可用于环网配电系统，也可用于双电源或放射终端配电系统，是目前城乡变电站建设和改造的新型成套设备，是城郊道路照明供电的首选。

一、 照明专用箱变的特点箱式变电站（简称箱变）是一种把高压开关设备、配电变压器、低压开关设备、电能计量设备和无功补偿装置等按一定的接线方案组合在一个或几个箱体内的紧凑型成套配电装置，按外部形式上分，可分为欧式箱变和美式箱变。

浅谈箱式变电站在公路市政照明上的应用摘要：随着我国社会经济的飞速发展，城市化的进程越来越快，生活在城市中的居民对于生活质量的需求变得越来越高，特别是对于电力的需求，更是居高不下。

而在公路市政照明方面，需要持续不断的电力供给，才能保证公路市政照明的持续性。

但是在实际的公路市政照明中仍然存在许多问题破坏了其照明的持续性，因此就需要结合实际的施工情况来进行箱变变电站设计。

本文主要针对箱式变电站在公路市政照明上的应用进行浅析，并为此简要论述以供参考。

关键词：箱式变电站；公路市政照明；应用引言在当前的经济时代发展背景下，市政道路方面的交通基础配套设施方面的要求开始变得越来越高，因此道路照明就变得极为重要。

除了有相应的道路在城区当中，则更多的都是处在城郊地区，因为就有写地方存在着供电无法到达的情况，这种情况的发生直接促使道路的供电只好采用箱式变电站来进行供电[1]。

箱式变电站本身技术非常的先进且可靠，整体的自动化程度相对较高，因此其占地面积相对较小，同时由于外观美观因为很容易和周围的环境协调在一起，真正实现可移动且无人职守的优点。

不但降低了工作及施工量，也大大的节省了建设的成本，成为如今城郊道理照明的首要选择。

1.照明专用箱式变电站的特征箱式变电站主要是一种将配电变压器、高低压开关设备以及电能计量设备和无功补偿装置通过某种接线方案有效的组合在一个箱体当中的配套配电装置，同时也可以按照外形来将其划分为美式箱式变电站和欧式箱式变电站两种。

其中欧式箱式变电站也被成为组合式箱式变电站，其在结构方面主要采用的是高低压开关柜并结合变压器直接组成的一种结构形式，本身由于体积较大，因此真正维护起来非常容易。

而美式箱式变电站则主要是在结构上将环网开关、负荷开关以及熔断器等多种复杂结构进行简化并将其放置在变压器油箱浸在油中，不过由于其本身体积小，因此真正维护起来比较困难。

目前欧式箱式变电站中高低压配电装置已经不再适用目前现有的装置，而是直接将一些高低压装置以及相关的电气保护设备直接装置箱中，促使其成为一个整体[2]。

市政路灯电气系统的设计及应用发布时间：2023-06-02T07:46:48.411Z 来源：《科技潮》2023年8期作者：滕明岐孟盼[导读] 在节约能源以及物力的过程中，电气也发挥了巨大的作用，为了不断提高电能使用的效率，科学优化市政路灯电气系统的设计具有重要的意义。

西安市政设计研究院有限公司陕西省西安市 710061摘要：电气系统的使用，可以有效的对市政路灯进行自动控制，在很大程度上减少了能源以及人力物力的使用。

本文将在概述市政路灯电气系统的基础上，对市政路灯电气系统的设计及应用展开探讨。

关键词：市政；路灯；电气系统；设计；应用1市政路灯电气系统概述在城市中，路灯的存在可以为夜间出现的人提供便利，因此市政路灯于人们的生活息息相关，尤其是现代人越来越热衷于夜生活，因此市政路灯发挥了重要的作用。

此外，市政路灯也可以保证城市夜晚的交通安全，但是随着社会的不断发展，人们对路灯也提出了新的要求，除了确保交通和夜生活的安全和照明之外，还要符合社会可持续发展的新要求，在市政路灯电气系统设计的过程中，要求使用新技术，解决目前路灯存在的主要问题，同时也要开展节能设计，减少工作量，避免资源的浪费。

在市政路灯设计的过程中，使用可再生能源具有重要的意义，可以节约电能，同时也不会导致资源的浪费，能够增加市政路灯发展的优势。

目前使用电气可以实现市政路灯的自动控制，而且，在节约能源以及物力的过程中，电气也发挥了巨大的作用，为了不断提高电能使用的效率，科学优化市政路灯电气系统的设计具有重要的意义。

所以为了使市政路灯得到更广泛的应用，应该在设计的过程中融入节能以及防盗等方面的内容。

2市政路灯电气系统的设计及应用2.1防盗报警设计市政路灯电气防盗报警机制，主要的部分是路灯线路控制箱，而且要注意在路灯控制箱内安装信号发生器，在终点路灯处安装控制面板充电装置。

日间电力线的路灯可以接收信号，电缆完整性主要是由信号发生器的幅度检测脉冲信号进行确定，而且可以直接发送脉冲调制信号线。
