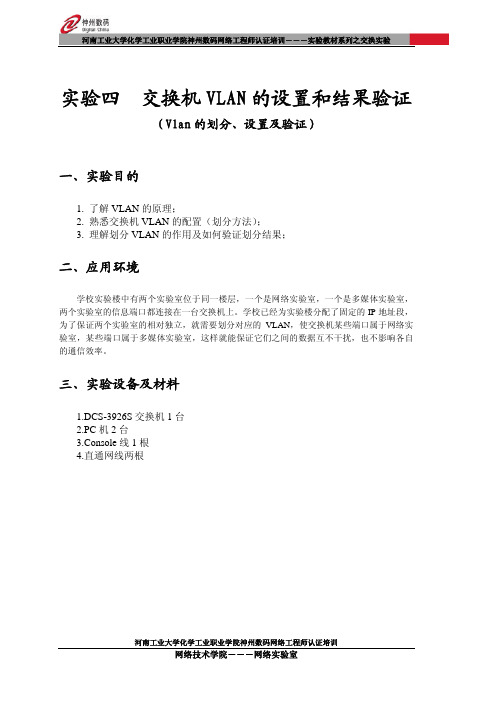

实验四 交换机VLAN的设置和结果验证(Vlan的划分、设置及验证)一、实验目的1. 了解VLAN的原理;2. 熟悉交换机VLAN的配置(划分方法);3. 理解划分VLAN的作用及如何验证划分结果;二、应用环境学校实验楼中有两个实验室位于同一楼层,一个是网络实验室,一个是多媒体实验室,两个实验室的信息端口都连接在一台交换机上。
学校已经为实验楼分配了固定的IP地址段,为了保证两个实验室的相对独立,就需要划分对应的VLAN,使交换机某些端口属于网络实验室,某些端口属于多媒体实验室,这样就能保证它们之间的数据互不干扰,也不影响各自的通信效率。
三、实验设备及材料1.DCS-3926S交换机1台2.PC机2台3.Console线1根4.直通网线两根四、实验拓扑图五、实验内容与要求1.在交换机上划分两个基于端口的VLAN:VLAN100,VLAN200。
VLAN名称交换机端口100 1-5200 6-102.PC1和PC2的网络设置为:PC IP地址子网掩码PC1 192.168.10.1 255.255.255.0PC2 192.168.10.2 255.255.255.03.实验思路及结果验证:Vlan 100 Vlan 200 通-否 原因1 PC1 PC2不通2 PC2 PC13 PC1 PC2通4 PC1 PC2①PC1接在Vlan100的成员端口1-5上,PC2接在Vlan200的成员端口6-10上,则互相Ping不通;②PC1接在Vlan200的成员端口6-10上,PC1接在Vlan100的成员端口1-5上,则互相Ping不通;③PC1和PC2接在Vlan100的成员端口1-5上,两台PC1和PC2互相可以Ping通;④PC1和PC2接在Vlan200的成员端口6-10上,两台PC1和PC2互相可以Ping通。
六、实验步骤第一步:交换机恢复出厂默认值图4-1交换恢复出厂默认值第二步:创建Vlan100并添加相应端口1.创建Vlan100图4-2创建Vlan1002.为Vlan100添加相应端口图4-3把1-5端口添加到VLAN100中第三步:创建Vlan200并添加相应端口图4-4创建Vlan200并把6-10端口添加到VLAN200中第四步:按网络拓扑图连接,使用Ping命令验证配置结果;1.如图4-5所示,将两个PC机各连接到 Vlan100和Vlan200,用Ping命令可以看出两台PC机互相Ping不通,如图4-6所示。
跨交换机划分vlan实验报告篇一:交换机与VLAN的配置实验报告交换机与VLAN的配置实验报告一、实验目的1. 了解VLAN的作用及其分类。
2. 了解VLAN数据帧的格式。
3. 理解三层交换的原理。
(选作)4. 理解生成树协议STP的作用。
5. 掌握划分VLAN的方法。
6. 跨交换机的VLAN配置方法。
(选作)二、实验内容(1)验证并观察广播风暴,并通过STP解决。
(2)划分VLAN并实现不同VLAN之间的互通。
三、实验原理(1)VLAN原理虚拟LAN(Virtual Local Area Networks,VLAN)是一个在物理网络上根据用途,工作组、应用等来逻辑划分的局域网络,是一个广播域,与用户的物理位置没有关系。
VLAN 中的网络用户是通过LAN交换机来通信的。
同一个VLAN中的所有成员共同拥有一个VLAN ID,组成一个虚拟局域网络;同一个VLAN中的成员均能收到同一个VLAN中的其他成员发来的广播包,但收不到其他VLAN中成员发来的广播包;不同VLAN成员之间不可直接通信,需要通过路由支持才能通信,而同一VLAN中的成员通过VLAN交换机可以直接通信,不需路由支持。
(2)VLAN间通信①MAC地址静态登记方式②帧标签方式③虚连接方式④路由方式(3)VLAN交换机的互联接入链路;中继链路;混合链路四、实验环境Quidway S3928 一台,Quidway S2403一台,计算机4台,Cosole线4条,标准网线6根五、实验步骤1、按照上图连接设备,为交换机划分VLAN。
命令为:sysSystem View: return to User View with Ctrl+Z.[Quidway]sysname S1[S1]vlan 2[S1-vlan2]port e 0/1 to e 0/5[S1-vlan2]vlan 3[S1-vlan3]port e 0/3 to e 0/7[S1-vlan3]q2、设置各台pc机的ip地址,分别为:Pca:192.168.10.9 pcb:192.168.10.1 pcc:192.168.10.3 pcd:192.168.10.43、验证同一VLAN中的两台计算机能否通信,不同计算机之间的计算机能否通信,并将结果记录在表3-1中。
双交换机进行vlan划分实验报告
一、实验目的:
跨交换机实现在同一虚拟局域网看是否能够ping通
二、实验器材:
交换机两台
双绞线
PC机两台
三、实验内容:
1.将设备通过双绞线连接起来;
2.设置PC机的IP,PC0 192.168.0.1 255.255.255.0 ;PC2 192.168.0.2
255.255.255.0;
3.在交换机Switch0 中建一个vlan 10
4.在交换机Switch01中建一个vlan 10
5.把Switch0 中的端口号f0/2加入到vlan 10中,把Switch1 中的端口号f0/2加入
到vlan 10中,

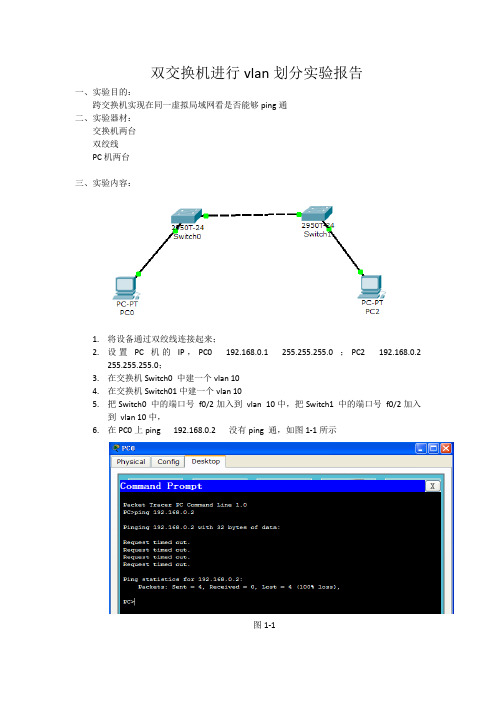

6.在PC0上ping 192.168.0.2 没有ping 通,如图1-1所示
图1-1
7.进入交换机的端口f0/1上,写上switchport mode trunk,再用PC2 ping PC0 结果
ping 通了,如图1-2所示
图1-2
四、实验结果:
如果要实现跨交换机实现在同一虚拟局域网看能够ping通的话,就要在进入两台交换机连接的端口号上,加上switchport mode trunk,就能实现。
VLAN的划分实验报告实验目的和要求:目的:1、学会创建vlan。
2、能够按照端口划分vlan的方法将端口划分到对应的vlan中。
3、学会vlan的中继。
要求:1、深入理解划分vlan的意义。
2、能够配置基本的vlan划分的命令。
3、能够查看vlan的结果并作测试。
网络拓扑与分析设计:内容:1:创建vlan,可以采用两种创建vlan的方式。
2:将端口划分进vlan。
3:实现跨交换机的vlan的通信(vlan的中继)。
4:实现不同vlan的通信(根据自己的基础,可以对该内容选做)。
注意:做该实验可以使用PT,也可以使用神州数码的3600交换机,但是不能够选用神州数码的5526.实验步骤与调试过程:1.打开Cisco Packet tracer,拖入一个路由器Router1,两个交换机Switch1、Switch2,八个PC 机PC1-PC8,PC1-PC4用Copper Straight-Through线分别连接Switch1的F0/0-F0/4口,PC5-PC8用Copper straight-through线分别连接Switch2的F0/0-F0/4口,Switch1与Switch2用Copper Cross-Over线连接,路由器Router1用Copper Straight-Through连接Switch1的F0/24口,建立完整的网络拓扑;2.点击PC、进入Desktop设置IP,PC1(IP Address 192.168.0.2 Subnet Mask 255.255.255.0 Default Gateeway 192.168.0.1);PC2(IP Address 192.168.0.3 Subnet Mask 255.255.255.0 Default Gateeway192.168.0.1);PC3(IP Address 192.168.1.2 Subnet Mask 255.255.255.0 Default Gateeway 192.168.1.1);PC4(IPAddress 192.168.1.3 Subnet Mask 255.255.255.0 Default Gateeway 192.168.1.1);PC5(IP Address 192.168.0.4 Subnet Mask 255.255.255.0 Default Gateeway 192.168.0.1);PC6(IP Address 192.168.0.5 Subnet Mask 255.255.255.0 Default Gateeway 192.168.0.1);PC7(IP Address 192.168.1.4 Subnet Mask 255.255.255.0 Default Gateeway 192.168.1.1);PC8(IP Address 192.168.1.5 Subnet Mask 255.255.255.0 Default Gateeway 192.168.1.1);3.在两个交换器上创建VLAN。
实训4-交换机划分VLAN实训4:交换机划分VLAN本次实训的内容是交换机划分VLAN。
虚拟局域网是基于交换网络的,将网络中的局域网网段或节点分为多个逻辑组,每个逻辑组就是一个虚拟网络(Virtual ork),这种在逻辑上划分的虚拟网络通常称为虚拟局域网(VLAN)。
与传统局域网相比,虚拟局域网在功能和操作上基本相同,但它的组网方法不同。
一组节点可以位于不同的物理网段上,但不受物理位置的限制,相互间的通信好像在同一个局域网中一样。
虚拟局域网可以跟踪节点位置的变化,当节点物理位置变化时,无需人工重新配置。
本次实训的要求如下:1.掌握按照端口划分VLAN的方法;2.掌握Tag VLAN的配置方法。
实验场景描述如下:对正在上实验课的两个班学生进行网络分组管理:1.班级A成员可以通过SWITCH-1和SWITCH-2进行内部通信;2.班级B成员也可以通过SWITCH-1和SWITCH-2进行内部通信;3.班级A与班级B成员直接不能通信。
实验步骤如下:1.物理布线:使用直通线缆将PC连接到交换机,使用交叉线缆将交换机连接到交换机的以太网端口,使用反转线缆将主机COM口连接到交换机Console口。
2.模拟实验环境的实训步骤:一)配置所有PC终端,交换机改名。
二)S1-S3创建VLAN,划分端口。
1.在S1上创建VLAN1和VLAN2.2.把S1的端口划分到VLAN1和VLAN2中。
3.在S2上创建VLAN1和VLAN3.4.把S2的端口划分到VLAN1和VLAN3中。
网络拓扑图如下:VLAN1:Vlan 10,包括PC1和PC3.VLAN2:Vlan 20,包括PC2和PC5.VLAN3:Vlan 30,包括PC4和PC6.实验命令参考如下:1.enable2.configure terminal3.vlan 24.XXX5.XXX 26.XXX7.XXX XXX8.end9.show vlan本次实训的目的是让学生掌握按照端口划分VLAN的方法和Tag VLAN的配置方法,以及实际应用中的网络分组管理。
VLAN是虚拟局域网(Virtual Local Area Network)的简称,它是在一个物理网络上划分出来的逻辑网络。
这个网络对应于ISO模型的第二层网络。
VLAN的划分不受网络端口的实际物理位置的限制。
VLAN有着和普通物理网络同样的属性,除了没有物理位置的限制,它和普通局域网一样。
第二层的单播、广播和多播帧在一个VLAN内转发、扩散,而不会直接进入其他的VLAN之中。
划分策略:1)基于端口的vlan2)基于MAC地址的vlan3)基于路由的vlan4)基于策略的vlan1、实验目的(1)学习交换机的VLAN划分配置2、实验内容//(1)超级终端登陆交换机//(2)交换机基本配置(3)配置VLAN3、实验环境PC机、交换机各一台,线路若干4 、实验拓扑图5.实验步骤(1)交换机基本配置Switch>enable(由用户模式进入到特权模式) Switch#configure terminal(进入全局配置模式) Switch(config)#interface Vlan 1ip address 192.168.2.2 255.255.255.0(noip address 192.168.2.2 255.255.255.0)no shutdownexitSwitch#show run (查看配置信息)主机的IP地址配置成同一网段的PC1:192.168.1.2PC2:192.168.1.3测试:PC1 ping PC22)在交换机上创建VLAN创建vlan并命名Switch#configure terminalSwitch (config)#vlan 3 (创建vlan 3)Switch(config-vlan)#name vlan3Switch (config)#vlan 4 (创建vlan 4)Switch(config-vlan)#name vlan4Switch (config-VLAN)#exit将端口加入vlanSwitch (config)#interface FastEthernet 0/1Switch (config-if)#switchport mode accessSwitch (config-if)#switchport access vlan 3Switch (config-if)#exitSwitch (config)#interface FastEthernet 0/4Switch (config-if)#switchport mode accessSwitch (config-if)#switchport access vlan 4Switch (config-if)#exit测试PC1 ping PC2Switch#showvlan查看vlan配置结果Switch#showvlanVLAN Name Status Ports---- -------------------------------- --------- ------------------------------- 1 default active Fa0/3, Fa0/2, Fa0/5, Fa0/6Fa0/7, Fa0/8, Fa0/9, Fa0/10Fa0/11, Fa0/12, Fa0/13, Fa0/14Fa0/15, Fa0/16, Fa0/17, Fa0/18Fa0/19, Fa0/20, Fa0/21, Fa0/22Fa0/23, Fa0/24, Gig1/1, Gig1/210 VLAN0010 active Fa0/120 VLAN0020 active Fa0/41002 fddi-default act/unsup1003 token-ring-default act/unsup1004 fddinet-default act/unsup1005 trnet-default act/unsup(3)删除VLAN删除VALN,需要先删除VLAN下接口: Switch>enable 进入特权模式Switch#configure terminal 进入全局配置模式Switch(config)# interface fastethernet0/1 Switch(config-if)# no switchport access vlan 3 Switch(config-if)# exit再删除VLANSwitch(config)# no vlan 3 (vlan 4 )查看删除情况Switch#showvlan配置VLAN——创建VLAN方法一:步骤1:进入全局配置模式Switch#configure terminal步骤2:创建VLANSwitch(config)#vlanvlan-id步骤3:(可选)命名VLANSwitch(config-vlan)#name vlan-nam方法二:步骤1:进入特权配置模式Switch>enable步骤2:创建VLANSwitch_A#vlan database步骤3:(可选)命名VLANSwitch_A(vlan)#vlan 2 name VLAN2配置VLAN——将端口加入VLAN步骤1:进入端口配置模式Swtich(config)#interface interface步骤2:将端口模式设置为接入端口Switch(config-if)#switchport mode access步骤3:将端口添加到特定VLANSwitch(config-if)#switchport access vlanvlan-id 配置VLAN——将端口加入VLAN示例:将端口FastEthernet 0/1加入VLAN Switch#configure terminalSwitch(config)#interface fastEthernet 0/1 Switch(config-if)#switchport mode access Switch(config-if)#switchport access vlan 10 Switch(config-if)#end配置VLAN——将一组端口加入VLAN步骤1:进入到一组需要添加到VLAN的端口中Swtich(config)#interface range interface-range步骤2:将端口模式设置为接入端口Switch(config-range-if)#switchport mode access步骤3:将一组端口划分到指定VLANSwitch(config-range-if)#swtichport access vlanvlan-id示例:将端口fastEthernet 0/1~5,0/7同时划分到VLAN10 Switch#configure terminalSwitch(config)#interface range fastEthernet 0/1-5,0/7 Switch(config-if-range)#switchport mode accessSwitch(config-if-range)#switchport access vlan 10Switch(config-if-range)#exit。
【关键字】实验跨交换机划分vlan实验报告篇一:交换机与VLAN的配置实验报告交换机与VLAN的配置实验报告一、实验目的1. 了解VLAN的作用及其分类。
2. 了解VLAN数据帧的格式。
3. 理解三层交换的原理。
(选作)4. 理解生成树协议STP的作用。
5. 掌握划分VLAN的方法。
6. 跨交换机的VLAN配置方法。
(选作)二、实验内容(1)验证并观察广播风暴,并通过STP解决。
(2)划分VLAN并实现不同VLAN之间的互通。
三、实验原理(1)VLAN原理虚拟LAN(Virtual Local Area Networks,VLAN)是一个在物理网络上根据用途,工作组、应用等来逻辑划分的局域网络,是一个广播域,与用户的物理位置没有关系。
VLAN中的网络用户是通过LAN交换机来通信的。
同一个VLAN中的所有成员共同拥有一个VLAN ID,组成一个虚拟局域网络;同一个VLAN中的成员均能收到同一个VLAN中的其他成员发来的广播包,但收不到其他VLAN中成员发来的广播包;不同VLAN成员之间不可直接通信,需要通过路由支持才能通信,而同一VLAN中的成员通过VLAN交换机可以直接通信,不需路由支持。
(2)VLAN间通信①MAC地址静态登记方式②帧标签方式③虚连接方式④路由方式(3)VLAN交换机的互联接入链路;中继链路;混合链路四、实验环境Quidway S3928 一台,Quidway S2403一台,计算机4台,Cosole线4条,标准网线6根五、实验步骤1、按照上图连接设备,为交换机划分VLAN。
命令为:sysSystem View: return to User View with Ctrl+Z.[Quidway]sysname S1[S1]vlan 2[S1-vlan2]port e 0/1 to e 0/5[S1-vlan2]vlan 3[S1-vlan3]port e 0/3 to e 0/7[S1-vlan3]q2、设置各台pc机的ip地址,分别为:Pca: pcb: pcc: pcd:3、验证同一VLAN中的两台计算机能否通信,不同计算机之间的计算机能否通信,并将结果记录在表3-1中。
实验三DES-3526划分VLAN和配置公共端口一、产品简介:DES-3526 10/100Mbps可堆叠交换机应用了D-Link 的最新单一IP管理技术。
该机架安装交换机具有24个10/100BASE-TX 端口和2个组合式1000BASE-T/SFP 千兆端口,这样的设计可以提供更加安全及灵活的连接方式。
DES-3526交换机操作简便,易于管理,这些交换机组成的部门级访问层设备能和其他包括L3层核心交换机在内,支持D-Link独立IP管理技术的交换机堆叠和调试,和骨干网及中央高速服务器组成多层网络结构。
二、实验目的:了解DES-3526公共端口的配置方法,理解非对称VLAN技术。
三、实验设备和环境:1、实验设备●DES-3526 一台●PC 两台●双绞线若干2.实验环境四、实验步骤:1)把交换机的控制口和PC的串口相连,通过超级终端进入交换机的配置界面,如下图:2)输入reset system命令,使交换机恢复出厂设置。
交换机将自动重启。
3)交换机重启完成后,登陆进入调试也面,输入enable asymetric_vlan命令启用非对称VLAN功能。
非对称VLAN功能和公共端口功能指的是同一种技术。
4)使用命令“create vlan vlan10 tag 10”创建VLAN10,VID设为10。
其中vlan10是新创建的vlan的名称,10为此vlan的VID值。
5)使用命令“create vlan vlan20 tag 20”创建VLAN20,VID设为20。
其中vlan20是新创建的vlan的名称,20为此vlan的VID值。
6)使用命令“create vlan vlan30 tag 30”创建VLAN30,VID设为30。
其中vlan30是新创建的vlan的名称,30为此vlan的VID值。
7)将1-8端口添加到vlan10 中,8-16端口添加到vlan20中,1-16端口添加到vlan30中。
实验四DES-3526跨交换机VLAN的划分
一、产品简介:
DES-3526 10/100Mbps可堆叠交换机应用了D-Link 的最新单一IP管理技术。
该机架安装交换机具有24个10/100BASE-TX 端口和2个组合式1000BASE-T/SFP 千兆端口,这样的设计可以提供更加安全及灵活的连接方式。
DES-3526交换机操作简便,易于管理,这些交换机组成的部门级访问层设备能和其他包括L3层核心交换机在内,支持D-Link独立IP管理技术的交换机堆叠和调试,和骨干网及中央高速服务器组成多层网络结构。
二、实验目的:
了解DES-3526跨交换机VLAN的配置方法
三、实验设备和环境:
1、实验设备
●DES-3526 两台
●PC 两台
●双绞线若干
2.实验环境
四、实验步骤:
1)把交换机1的控制口和PC的串口相连,通过超级终端进入交换机的配置界面,如下图:
2)输入reset system命令,使交换机恢复出厂设置。
交换机将自动重启。
3)对交换机2进行同上操作使之恢复出厂设置。
4)在交换机1上使用命令“create vlan vlan10 tag 10”创建VLAN10,VID设为10。
其中vlan10是新创建的vlan的名称,10为此vlan的VID值。
5)在交换机2上使用命令“create vlan vlan10 tag 10”创建VLAN10,VID设为10。
其中vlan10是新创建的vlan的名称,10为此vlan的VID值。
6)在交换机1上使用命令“create vlan vlan20 tag 20”创建VLAN20,VID设为20。
其中vlan20是新创建的vlan的名称,20为此vlan的VID值。
7)在交换机2上使用命令“create vlan vlan20 tag 20”创建VLAN20,VID设为20。
其中vlan20是新创建的vlan的名称,20为此vlan的VID值。
8)在交换机1上使用“config vlan default delete 1-26”将默认vlan中的端口全部删除。
9)在交换机2上使用“config vlan default delete 1-26”将默认vlan中的端口全部删除。
10)在交换机1上将untagged1-7端口添加到vlan10 中,untagged9-16端口添加到vlan20中。
11)在交换机2上将untagged1-7端口添加到vlan10 中,untagged9-16端口添加到vlan20中。
12)在交换机1上将tagged8端口添加到vlan10和vlan20 中。
13)在交换机2上将tagged8端口添加到vlan10和vlan20 中。
14)把交换机1和交换机2的8端口用交叉线连接起来(由于DES-3526支持MDI/MDI-X自适应,故使用直通线也可以),此时,交换机1的1-7端口和交换机2的1-7端口同在vlan10中,交换机1的9-16端口和交换机2的9-16端口同在vlan20中。
15)验证:将PC1接到交换机1上,PC2接到交换机2上,改换连接的端口,可以发现,相同vlan的端口之间可以互通,不同vlan的端口之间不能互通。
六、实验总结
tag端口可以传递vlan信息,一般用于交换机之间的级联,作为跨交换机的vlan一般都使用tag方式来实现。
如果不使用tag而是在两台交换机上都启用非对称vlan,使用公共端口作为级联端口将导致不同交换机之间的不同vlan不能互相隔离。
七、思考
1、untagged和tag端口是什么意思?
2、直通线和交叉线各用于哪些设备间的连接?
3、用思科模拟器Packet Tracer模拟思科跨交换机VLAN的划分,熟悉思科交换机的相关命令。
