雨淋阀组的功能及设置要求

雨淋阀组控制箱工作原理
《雨淋阀组控制箱工作原理》
概述：雨淋阀组控制箱是一种用于自动控制防火系统的设备，通过对雨淋阀组的控制，实现对火灾的自动灭火。

本文将介绍雨淋阀组控制箱的工作原理。

第一部分：雨淋阀组控制箱的结构
雨淋阀组控制箱通常由控制面板、电源模块、电磁阀模块和报警模块组成。

控制面板提供了操作界面和控制功能，电源模块提供电能供给，电磁阀模块控制阀门的开闭，而报警模块则负责监测火灾信号并发出报警。

第二部分：雨淋阀组控制箱的工作流程
1. 监测火灾信号
雨淋阀组控制箱通过报警模块实时监测火灾信号，如烟雾、温度等。

一旦检测到火灾信号，控制箱将立即启动自动灭火程序。

2. 控制雨淋阀组
控制箱通过电磁阀模块对雨淋阀组进行控制。

当控制箱接收到火灾信号后，电磁阀模块会打开相应的雨淋阀，使得灭火水源流入喷头管道。

3. 确定灭火区域
通过控制箱中的控制面板，可以选择需要灭火的具体区域。

控制箱会根据设定的灭火区域来控制相应的雨淋阀组开启。

4. 灭火
一旦雨淋阀组开启，灭火水源将通过喷头喷洒到设定的灭火区域中。

同时，控制箱会持续监测火灾信号，确保火灾得到有效控制。

5. 报警及停止灭火
在灭火过程中，如果火灾信号消失，控制箱将停止供水并发出报警信号。

如果火灾得到有效控制，可以通过控制面板手动停止灭火程序。

总结：雨淋阀组控制箱通过对火灾信号的监测和对雨淋阀组的控制，实现了自动灭火的功能。

它能够快速响应火灾，确保火灾得到及时控制，保护人员生命和财产安全。

在防火系统中，雨淋阀组控制箱发挥着重要的作用。

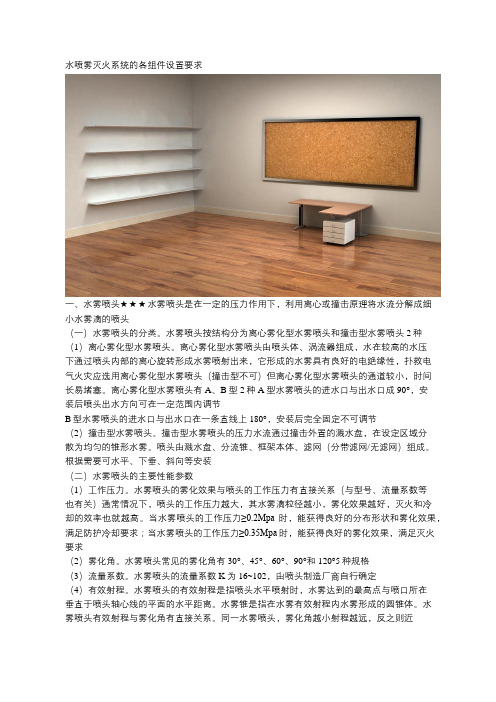

水喷雾灭火系统的各组件设置要求一、水雾喷头★★★水雾喷头是在一定的压力作用下，利用离心或撞击原理将水流分解成细小水雾滴的喷头（一）水雾喷头的分类。

水雾喷头按结构分为离心雾化型水雾喷头和撞击型水雾喷头2种（1）离心雾化型水雾喷头。

离心雾化型水雾喷头由喷头体、涡流器组成，水在较高的水压下通过喷头内部的离心旋转形成水雾喷射出来，它形成的水雾具有良好的电绝缘性，扑救电气火灾应选用离心雾化型水雾喷头（撞击型不可）但离心雾化型水雾喷头的通道较小，时间长易堵塞。

离心雾化型水雾喷头有A、B型2种A型水雾喷头的进水口与出水口成90°，安装后喷头出水方向可在一定范围内调节B型水雾喷头的进水口与出水口在一条直线上180°，安装后完全固定不可调节（2）撞击型水雾喷头。

撞击型水雾喷头的压力水流通过撞击外置的溅水盘，在设定区域分散为均匀的锥形水雾。

喷头由溅水盘、分流锥、框架本体、滤网（分带滤网/无滤网）组成。

根据需要可水平、下垂、斜向等安装（二）水雾喷头的主要性能参数（1）工作压力。

水雾喷头的雾化效果与喷头的工作压力有直接关系（与型号、流量系数等也有关）通常情况下，喷头的工作压力越大，其水雾滴粒径越小，雾化效果越好，灭火和冷却的效率也就越高。

当水雾喷头的工作压力≥0.2Mpa时，能获得良好的分布形状和雾化效果，满足防护冷却要求；当水雾喷头的工作压力≥0.35Mpa时，能获得良好的雾化效果，满足灭火要求（2）雾化角。

水雾喷头常见的雾化角有30°、45°、60°、90°和120°5种规格（3）流量系数。

水雾喷头的流量系数K为16~102，由喷头制造厂商自行确定（4）有效射程。

水雾喷头的有效射程是指喷头水平喷射时，水雾达到的最高点与喷口所在垂直于喷头轴心线的平面的水平距离。

水雾锥是指在水雾有效射程内水雾形成的圆锥体。

水雾喷头有效射程与雾化角有直接关系。

同一水雾喷头，雾化角越小射程越远，反之则近（5）水雾滴平均直径。

雨淋阀组的功能及设置要求
1.雨淋阀组应具备以下功能
（1）应有自动控制、手动控制操作方式；
（2）应能监测供水、出水压力；
（3）应能接通或关闭水喷雾灭火系统的供水；
（4）应能接受电信号电动开启雨淋阀，接受传动管信号液动或气动开启雨淋阀；
（5）应能驱动水力警铃报警。

（6）应能显示雨淋阀启、闭状态。

2.雨淋阀的设置应符合下列要求
（1）雨淋阀组宜设在环境温度不低于4℃、并有排水设施的室内，其位置宜靠近保护对象并便于操作；
（2）雨淋阀组设在室外时，雨淋阀组配件应具有防腐功能，设在防爆区的雨淋阀组配件应符合防爆要求；
（3）寒冷地区的雨淋阀组应采用电伴热或蒸汽伴热进行保温；
（4）并联设置的雨淋阀组，雨淋阀入口处应设止回阀；
（5）雨淋阀前的管道应设置可冲洗的过滤器；当水雾喷头无滤网时，雨淋阀后的管道上也应设置过滤器。

过滤器滤网应采用耐腐蚀金属材料，滤网的孔径应为4.0～4.7目/c㎡；
（6）雨淋阀的试水口应接入可靠的排水设施。

核电厂消防系统雨淋阀组功能试验浅析发布时间：2022-07-26T07:29:08.207Z 来源：《新型城镇化》2022年15期作者：李志[导读] 消防系统是核电厂的重要组成部分，核电厂采用的消防水自动灭火系统主要有以下几类：湿式报警阀、干式报警阀、雨淋阀和预作用报警阀。

其中雨淋阀是应用十分广泛的一种，具有结构简单、操作容易、安全可靠、安装维护方便等特点。

三门核电有限公司浙江省台州市 317112摘要：消防系统是核电厂的重要组成部分，核电厂采用的消防水自动灭火系统主要有以下几类：湿式报警阀、干式报警阀、雨淋阀和预作用报警阀。

其中雨淋阀是应用十分广泛的一种，具有结构简单、操作容易、安全可靠、安装维护方便等特点。

雨淋阀组的功能试验主要包括对水流报警装置，阀组隔离边界严密性，电磁启动阀的性能和定期动作进行测试，以确保其功能的完整性。

关键词：核电厂；消防；雨淋阀；功能试验1.前言消防雨淋阀具有报警和灭火的功能，适用于起火后火势迅猛、火灾负荷大、不宜控制、对雨淋有较强耐受能力的保护区域。

雨淋阀组主要由主控制阀、试验隔离阀、电磁启动阀、紧急触发开关、报警试验阀、排水阀和水力警铃等组成。

雨淋阀的动作方式有自动、手动和远程手动三种方式。

系统管网正常状态下为干式管网，其上装有开式喷头，当保护区域发生火灾时，环境温度升高，火灾探测器动作，雨淋阀打开，水从开式喷头喷出执行灭火功能，并发出报警信号。

2.工作原理简介雨淋阀组是湿式消防水管网和出口干式管的分界点，正常情况下雨淋阀隔膜腔与入口湿管相联通，腔室内压力为管网压力，雨淋阀处于关闭状态。

当火灾传感器探测到火灾时，反馈至消防系统控制器，雨淋阀接收到火警动作信号，触发电磁启动阀动作开启，将隔膜腔内的水泄掉，隔膜腔压力下降，雨淋阀开启。

入口消防水流至出口干式管线内，出口干管内充水后，连接在出口管线上的自动关断阀管线也充水，从而关闭由供水侧管线至隔膜腔的自动关断阀，使雨淋阀顺利全开，水从所有的开式喷头喷出，实现喷雾灭火。

、拆置须知：之阳早格格创做a、雨淋阀组拆置、调试、收配必须要有相映天分或者有体味的技能人员举止.厂家已将阀体拆置牢固的管路，已局部通过2.4MPa稀启考查,宽禁用户自止再合卸拆置.b、系统应拆置于有采温且照明良佳的室内,并正在周围留出约0.5m的空间以便于拆置战维建.c、雨淋阀的供火侧战系统侧必须拆置统制阀门,以便举止调试战维建,拆置前管讲必须按动工典型通过浑洗圆可拆置.d、不妨笔曲、火仄拆置雨淋阀,但是注意电磁阀的拆置末究应脆持电磁阀的磁芯呈笔曲状态.e、复位球阀（5）战慢迫脚动快开阀（6）必须宽紧收配.以防制成益坏.f、自动喷火灭火系统安排典型(GB50084-2001)中确定,雨淋阀的出心前,必须树坐过滤阀,防止果火中有纯量制成雨淋阀渗漏或者误动做.g、多台并联拆置的雨淋阀组，雨淋阀统制腔的出心应设止回阀，以防止雨淋阀误动做.五、调试,开通：1、初拆前的查看:第一步：间断包拆箱，与出雨淋阀.第二步：查看阀腔内及各管讲心是可有渣滓.2、安排：当拆置佳或者通过考查、灭火后，应将系统按如下步调安排到伺应状态.第一步：关关阀前的系统供火统制阀(管网另摆设).第二步：挨开雨淋阀上的隔膜腔统制阀.第三步：挨开雨淋阀上的排火阀、警铃阀、及系统上局部辅帮排火阀：将系统里的结余火局部排撤除.第四步：关关雨淋阀上的慢迫脚动快开阀、试警铃球阀；挨开复位球阀；共时关关阀后统制阀(管网另摆设).第五步：按下统制柜中的“复位”按钮，将电子统制系统复位，使电磁阀关关.第六步：供火：缓缓挨开阀前的系统供火统制阀，待供火压力表战隔膜腔压力表的指示值相共时再将供火统制阀真足挨开.（正在挨开历程中：防复位器将会有火从1/8的管径里流出此为仄常局里，当二只压力表指示值真足宁静后，将会停止流火）正在通过2、3分钟后仍有较大火流从防复位器或者滴火阀中流出，则须坐时关关主供火统制阀.漏火本果大概有：1）隔膜与阀体稀启处有渣滓；2）防复位器中有渣滓； 3）隔膜大概益坏，须调换隔膜.待建佳后仍沉复此步收配（维建参照“维护调养”.）第七步：将排火阀、试警铃阀、及系统上局部辅帮排火阀关关，并包管复位球阀关关（使防复位功能灵验），将警铃阀、阀后统制阀挨开.系统加进伺应状态.六、停用收配：当果维建调养或者其余本果中断系统的伺应状态而使系统得来灭火功能，必须预先报告有关人员战部分做佳相映的防止步伐，并设值班防火人员.停用收配步调如下：第一步：关关阀前系统供火统制阀.第二步：挨开雨淋阀的排火阀战系统上的其余辅帮排火阀.第三步：关关隔膜室的供火阀.此时不妨举止维护调养考查收配：系统拆置完成后，需要举止报警考查、开关功能等考查.七、报警考查：提议每季度搞一次，其考查步调如下：第一步：关关警铃阀，防止火流进系统侧.第二步：挨开试警铃阀，使火力警铃或者压力开关动做、报警.第三步：关关试警铃阀，停止报警，挨开警铃阀，使系统回复伺应状态.八、开关功能考查：提议每季搞一次，并应正在气候温温的季节举止.考查前应付于所有防备区采与防火步伐.由于考查后管路各别部分积火，果而要正在那些场合加辅帮排火拆置.如没有克没有及举止开阀考查，应与主管部分商定采与其余办法.如拆有阀后统制阀，则可间接关关阀后统制阀，而无需以上步伐.考查步调如下：1）报告有关人员战部分.2）使呵护区内的电子探测器动做果而挨开雨淋阀.如搞式、干式统制系统则需挨开雨淋阀上的慢迫开用快开阀（序号6）举止真验.3）查看系统是可有脚够的火源.4）完成考查后，应按“安排”收配的步调将系统回复到伺应状态.九、维护调养：注意：必须由具备相映天分或者有体味的技能人员对于雨淋阀举止维护.告诫：维护调养功夫果系统已停用，必须采与临时防火步伐.1、挨开阀腔的步调：第一步：将阀盖上与阀体贯串的DN15活接间断，拆下阀盖上的螺丝，与下阀盖、隔膜以及隔膜腔内的弹簧、收撑块.第二步：查看隔膜：如有沉微的变形属仄常局里，如创制变形较大、出现饱包、裂纹等局里，需要坐时调换新的隔膜.第三步：将以上整部件及阀体内里荡涤搞洁.当心：当阀内有压力时没有要拆置阀盖2、关关阀腔的步调:(需要二人协共收配)搁上隔膜、收撑块、弹簧、阀盖，接错拧紧螺栓，以包管其稀启.拆置时最先要保证隔膜上球里的稀启条必须与阀体的稀启槽符合，收撑块、弹簧与隔膜战阀盖之间必须按相映的协共槽卡住，如以上二条拆置有错则没有克没有及使阀处事仄常.a、防复位器：与下防复位器，将其用活动扳脚挨开，查看内里的稀启环是可有益坏；橡胶稀启块表面是可光润、破坏，O型圈是可破坏；可则应调换相映的部件，将以上部件荡涤搞洁沉新拆佳.注意：将防复位器拆置回阀体上时，有目标性.b、自动滴火阀：与下滴火阀，查看内里是可有同物，伸缩杆是可机动，可则应荡涤搞洁.c、压力表：应校对于其粗度，如有益坏则调换.d、电磁阀：应定期查看电磁阀，包管其处事本能.如得灵，则先查看线路是可有问题，再挨开电磁阀查看是可有渣滓堵住小孔，或者阀芯的稀启橡胶是可益坏，如已益坏则应调换.（查看电磁阀本能时应将主供火阀关关，免得雨淋阀挨开）e,管件：查看表面是可漏火，荡涤过滤器.查看完成后应将铜管沉新连接佳.。

雨淋、湿式、干式、预作用各系统的区别以及适用场所雨淋、湿式、干式、预作用各系统的区别以及适用场所雨淋系统用的是开式喷头，其余用的都是闭式喷头。

雨淋系统动作时，雨淋阀开启后所有的喷头都会动作，用在火灾蔓延迅速的地方，或者是高度超出闭式喷头保护的地方。

比如舞台，摄影棚。

湿式系统最普遍，使用场所注意温度4-70，还有就是对水渍要求不高的场所。

干式系统使用在一般场所，正好可以用在温度低于4，或高于70的场所。

如冷冻库，或是加工车间。

就是灭火系统有时间上的滞后。

预作用系统是在干式系统的基础上，与火灾探测系统连锁，在探测器动作后，将干式系统转化为湿式系统。

雨淋系统为开式自动喷水灭火系统的一种，系统所使用的喷头为开式喷头，发生火灾时，系统保护区域上的所有喷头一起喷水灭火。

(一)雨淋系统的组成和工作原理雨淋系统通常由三部分组成：(1)火灾探测传动控制系统；(2)自动控制成组作用阀门系统；(3)带开式喷头的自动喷水灭火系统。

其中火灾探测传动控制系统可采用火探测器、传动管网或易熔合金锁封来启动成组作用阀。

火灾探测器、传动管网、易熔锁封控制属自动控制手段。

当采用自动手段时，还应设手动装置备用。

自动控制成组作用阀门系统，可采用雨淋阀或雨淋阀加湿式报警阀。

雨淋系统可分为空管式雨淋系统和充水式雨淋系统两大类型。

充水式雨淋系统的灭火速度比空管式雨淋系统快，实际应用时，可根据保护对象的要求来选择合适的形式。

在实际应用中，雨淋系统通常有以下几种组成形式：1.立式雨淋阀系统立式雨淋系统平时喷水管网为干管状态，属于空管雨淋系统，该系统结构较简单，但在水源压力不稳定时，易发生误动作。

2.由湿式报警阀和雨淋阀组成的雨淋系统此系统平时喷水管网为干管状态，属于空管雨淋系统，该系统的报警阀组由湿式报警阀和雨淋阀组成，能有效地防止水源压力不稳定而造成系统的误动作，系统工作比较稳定。

3.充水式雨淋系统此系统雨淋阀后管网内平时充以静压水，水面低于开式喷头的出口，并由溢流管保持恒定平面。

消防雨淋阀系统操作、安装、调试、维护说明雨淋阀在火灾探测系统动作之前，一直对系统的水起着阻隔作用，只有膜片腔的泄压后，阀门才能打开让水进入系统侧的管路中进行灭火，同时水力警铃动作报警。

1.雨淋阀复位及水力警铃测试1）首先，将雨淋阀下部蝶阀关闭，上部蝶阀打开。

2）关闭膜片腔供水阀（1/2”球阀），关闭手动开阀控制阀（1/2”球阀）。

3）打开雨淋阀上下腔隔离阀（1”闸阀），然后打开主排水阀（2”闸阀）放干雨淋阀后面管路中的水，放干后将雨淋阀上下腔隔离阀及主排水阀关闭。

4）关闭雨淋阀上部蝶阀。

5）打开膜片腔供水阀（1/2”球阀）。

6）待膜片腔压力与管网压力相同时，关闭水力警铃测试阀（1/2”球阀），然后将雨淋阀下部蝶阀微微开启，确认水力警铃没有动作后将此蝶阀完全开启。

7）打开水力警铃测试阀，测试水力警铃动作情况，然后关闭。

8）将雨淋阀上部蝶阀完全打开。

9）此时雨淋阀处于复位状态，2.自动开阀当系统主机接到报警信号时，且系统处于联动状态，主机就发出相应的控制信号来启动电磁阀，电磁阀被打开后，水就会从膜片室中流出，此时雨淋阀就会开启。

3.电气手动开阀所谓电气手动开阀，就是在雨淋阀控制盘上，有一个手动开关，当有火灾发生时，可在现场的雨淋阀控制盘处，向上搬动手动开关，这时就可直接启动电磁阀，从而达到启动雨淋阀的目的。

4.机械手动开阀在雨淋阀组的管件上，有一个带有红色的手动开阀标示牌的手动开阀控制阀（1/2”球阀）。

当有火情时，先将此球阀按标示牌所示方向打开，使水直接从膜片室内流出，这时雨淋阀就会打开。

5.雨淋阀系统试验主排水试验主排水的试验目的是要检查系统的供水是否合适，利用静水和余水压与先前确定的读数进行比较。

主排水试验就能显示出阀门是否部分的关闭或者是否在管路内有什么阻塞物，为避免再试验的时候造成事故，事先必须对排放口流出的水进行适当的处理。

主排水的试验步骤：1)在雨淋阀和主排水都处于关闭状态时，注意纪录供水压表的读数，这就是静水压。

雨淋阀与湿式报警阀的区别雨淋阀和湿式阀最大的区别在阀组后端管网的工作状态，正常情况下雨淋阀后的管网是没有水的且一般配的都是开式喷头，湿式阀后端管网有水压一般配的是闭式喷头自动喷水灭火系统分为开式(也叫雨淋)和闭式系统民用建筑大多都为湿式系统，闭式系统又分为湿式、干式、干湿式、预作用、重复启闭预作用（也叫循环系统）。

用在湿式系统上的叫湿式报警阀，依次为干式报警阀、与作用报警阀等等开式系统（也叫雨淋系统）分为水喷雾细水雾水幕系统，用在开式系统上的叫雨淋报警阀，与水雾喷头、细水雾喷头、水幕喷头组合就形成了水喷雾系统、细水雾系统、水幕系统;用在预作用和循环系统上的叫预作用阀，国内大多用雨淋阀代替。

湿式报警阀和雨淋报警阀的主要区别就是系统处于准工作状态时的情况，闭式的报警阀是常开的，喷头喷水后不需要再打开报警阀；而雨淋报警阀是常闭的，需要与火灾自动报警系统联动，火警信号确认后（收到两级与门报警信号），打开雨淋阀（通过传动管上的电磁阀），压力开关动作（需要稳压装置提供压力，电磁阀打开后，压力开关动作），启动消防水泵，喷头喷水灭火。

1．湿式报警阀用于湿式喷水灭火系统。

它的主要功能是：当喷头开启时，湿式阀能自动打开，并使水流入水力警铃发出报警信号。

2．雨淋阀用于雨淋喷水灭火系统、预作用喷水灭火系统、水幕系统和水喷雾灭系统。

这种阀的进口侧与水源相连，出口侧与系统管路和喷头相连，一般为空管，仅在预作用系统中充气。

雨淋阀的开启由各种火灾探测装置控制。

湿式报警阀和雨淋报警阀的区别自动喷水灭火系统分为开式(也叫雨淋)和闭式系统民用建筑大多都为湿式系统，闭式系统又分为湿式、干式、干湿式、预作用、重复启闭预作用（也叫循环系统）。

用在湿式系统上的叫湿式报警阀，依次为干式报警阀、与作用报警阀等等开式系统（也叫雨淋系统）分为水喷雾细水雾水幕系统，用在开式系统上的叫雨淋报警阀，与水雾喷头、细水雾喷头、水幕喷头组合就形成了水喷雾系统、细水雾系统、水幕系统;用在预作用和循环系统上的叫预作用阀,国内大多用雨淋阀代替。
