架空送电线路跨越高速铁路架线施工技术导则（送审稿）浙江省电力公司基建部浙江省送变电工程公司二○一一年三月前言随着高速铁路建设的快速发展，新建架空送电线路跨越运行高速铁路越来越多，为了更好的确保高速铁路运行安全、规范跨越高速铁路架线施工及工艺，受国家电网公司委托，由****组织编写本导则。
本导则在编制过程中，编制组开展了专题研究，进行了大量的调查分析，召开了多次专题研讨会，总结了多年对各类铁路的跨越施工、工器具应用的经验，并以多种方式广泛征求了全国有关单位的意见，对主要问题作了反复讨论和研究，最后经审查定稿。
本导则共分8章和4个附录，主要内容包括总则，术语，基本规定，跨越方式，跨越施工工艺要求，施工计算，安全要求，主要设备、工器具管理，引用标准等。
本导则主编单位、参编单位和主要起草人：主编单位：参编单位：浙江省电力公司基建部，浙江省送变电工程公司主要起草人：目录1 总则 (1)2 术语 (1)3 基本规定 (2)4. 跨越方式 (3)4.1 毛竹、木质跨越架 (3)4.2 钢管跨越架 (3)4.3 金属结构式拉线跨越架 (3)4.4 无跨越架跨越方式 (4)5 跨越施工工艺要求 (4)5.1 一般规定 (4)5.2 毛竹、木质跨越架施工工艺要求 (4)5.3 钢管跨越架施工工艺要求 (6)5.4 金属结构式拉线跨越架施工工艺要求 (7)5.5 无跨越架跨越施工工艺要求 (8)5.6 封顶网施工工艺要求 (9)5.7 导地线展放施工工艺要求 (9)6 施工计算 (10)7 安全要求 (11)7.1 一般规定 (12)7.2 搭设钢管、木质、毛竹跨越架的安全措施 (12)7.3 搭设金属结构拉线式跨越架的安全措施 (12)7.4 无跨越架跨越方法的安全措施 (12)7.5 导地线展放的安全措施 (13)8 主要设备、工器具管理 (13)附录A 风级表 (15)附录B 高处作业与带电体最小安全距离 (16)附录C 迪尼玛编织绳规格及技术参数 (17)附录D 驶过的列车对建筑物或构件的气动力曲线表 (18)引用标准名录 (19)导则用词说明 (20)编制说明 (21)1 总则1.0.1 为保证在新建架空送电线路安全可靠地进行高速铁路跨越施工，根据国家有关规定和标准，结合实践经验制定本导则。
500千伏输电线路铁路和高速公路跨越施工方案一、工程概述本项目为500千伏输电线路工程，线路全长约XX公里，途经多个省份。
其中，铁路和高速公路跨越段是本工程的关键部分，施工难度大，安全风险高。
为确保施工顺利进行，确保铁路和高速公路的正常运营，特制定本施工方案。
二、施工准备1.组织施工队伍，对施工人员进行技术培训和安全教育，确保施工人员熟练掌握施工技术和安全操作规程。
2.配备相应的施工设备，包括吊车、牵引机、跨越架等，并对设备进行调试和维护，确保设备性能良好。
3.与铁路和高速公路管理部门沟通协调，取得跨越施工的许可，并制定相应的交通管制和应急预案。
4.对跨越段进行实地勘察，了解地形地貌、气象条件等，制定详细的施工方案。
三、施工方案1.铁路跨越施工（1）施工前，在铁路两侧搭建跨越架，确保跨越架的稳定性和安全性。
（2）在铁路停运期间，利用牵引机和吊车将导线和地线跨越铁路。
（3）在铁路运营期间，采用夜间施工，利用铁路检修窗口期进行跨越施工。
（4）施工过程中，严格控制导线和地线的张力，确保跨越施工的安全性。
2.高速公路跨越施工（1）施工前，在高速公路两侧搭建跨越架，确保跨越架的稳定性和安全性。
（2）在高速公路停运期间，利用牵引机和吊车将导线和地线跨越高速公路。
（3）在高速公路运营期间，采用夜间施工，利用高速公路低峰时段进行跨越施工。
（4）施工过程中，严格控制导线和地线的张力，确保跨越施工的安全性。
四、安全措施1.施工过程中，严格遵守国家有关安全生产的法律法规，落实安全生产责任制。
2.加强施工现场的安全管理，设置安全警示标志，配备专职安全员进行现场监督。
3.对施工人员进行安全培训和技术交底，确保施工人员熟悉施工方案和安全操作规程。
4.施工过程中，严格执行交通管制措施，确保铁路和高速公路的正常运营。
5.做好应急预案，应对突发情况，确保施工人员的安全。
五、质量控制1.严格执行国家有关电力工程的质量标准，确保施工质量。
跨越架施工方案1. 引言跨越架是在电力输电线路中用于跨越水域、公路、铁路等障碍物的重要设施。
本文档将详细介绍跨越架的施工方案，包括前期准备工作、施工过程、安全措施等内容，旨在确保跨越架施工的顺利进行。
2. 前期准备工作在进行跨越架施工之前，需要进行一系列的前期准备工作，以确保施工的安全和顺利进行。
2.1 确定施工方案：根据具体的跨越情况，确定合适的施工方案，包括跨越架的类型、布置方式等。
2.2 编制施工计划：根据施工方案，编制详细的施工计划，包括施工时间、施工人员安排等。
2.3 路线勘测：对跨越线路进行勘测，确定跨越点的具体位置和合适的跨越架高度。
2.4 选址审查：对跨越点的选址进行审查，确保选址的安全和合适性。
2.5 材料准备：根据施工方案和跨越点的要求，准备好所需的跨越架和施工材料。
3. 施工过程3.1 跨越架安装：根据施工方案，在选定的跨越点上安装跨越架，确保架体的垂直度和稳定性。
3.2 跨越线路安装：将电力输电线路进行跨越，确保线路的牢固性和安全性。
3.3 接地处理：对跨越线路的接地进行处理，确保安全用电和防雷接地的效果。
3.4 线路连接：将跨越线路与原线路进行连接，确保线路的连贯性和功率传输的无缝切换。
3.5 变位处理：根据跨越架的高度和位置，对原线路进行变位处理，保证线路的设备和结构的完整性。
3.6 安全验收：对施工过程中的安全措施进行验收，确保施工的安全和符合标准。
4. 安全措施4.1 安全防护：施工现场要设置明显的警示标志，并配备专人负责安全工作，确保人员和设备的安全。
4.2 施工火源管控：施工现场严禁烟火，对可能产生火源的设备和材料进行管控，防止火灾发生。
4.3 高处作业防护：对于需要进行高处作业的人员，应进行培训并配备合格的安全防护用具。
4.4 施工场地清洁：施工现场要保持整洁，及时清除施工材料和设备的残余物，防止杂物滑倒等事故发生。
4.5 预防触电：施工人员必须严格遵守电安规定，做好绝缘保护和接地措施，防止触电事故的发生。
目录1 概述 01.1 编制目的01.2 编制依据01.3 适用范围01.4 施工概况及工程量02 施工方案选定 02.1 一般常用的跨越架搭设形式 02.2 本工程使用的跨越架搭设形式选择及分析23 施工准备23.1 质量技术准备 23.2 人员准备23.3 机具和材料准备 23.4 现场布置34 进度要求35 施工过程35.1 工艺流程35.2 施工方案45.3 搭设跨越架的技术要求 46 职业健康安全及文明施工措施66.1 风险预测及控制措施66.2 安全施工作业票 126.3 文明施工与环保 87 应急措施87.1 应急组织机构 8 7.2 基本原则87.3 紧急联络87.4 应急救援措施 9概述编制目的确保实现文宾（城五）-韩村110kV线路工程施工安全、质量、计划和目标，满足合同规定，向建设单位提供满意的工程，全员必须树立“百年大计，质量第一”和“施工为安全运行服务”的思想，全面贯彻落实“安全第一，预防为主”的工作方针和公司管理体系程序文件，认真学习新工艺、新技术，严格按设计图纸、验收规范施工；认真执行程序文件，加强工序控制；认真执行本工程制定的检查验收制度，加强安全质量监督；严格执行岗位责任制；积极联系监理、设计部门，认真听取监理工程师提出的宝贵意见，确保本工程架线工程的施工质量和施工安全。
特制订本措施。
编制依据《超高压架空输电线路张力架线施工工艺导则》（SDJJS2-87）。
《国家电网公司电力安全工作规程（电网建设部分）》（国家电网安质〔2016〕212号）。
《国家电网公司电力安全工作规程（电力线路部分）》国家电网安监〔2011〕664号。
《国家电网公司基建安全管理规定》(国网（基建/2）173-2015)。
《跨越电力线路架线施工规程》（DL/T 5106-1999）。
《国家电网公司输变电工程安全文明施工标准化管理办法》（国网（基建/3）187-2015。
《国家电网公司输变电工程施工工艺示范手册》送电工程分册。

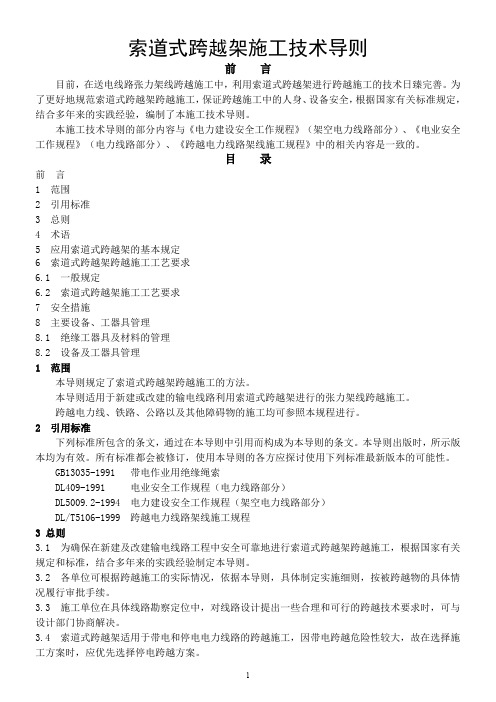

![索道式跨越架施工技术导则-出版稿[1]](https://img.taocdn.com/s1/m/2641c59aaef8941ea76e05af.png)
索道式跨越架施工技术导则前言目前，在送电线路张力架线跨越施工中，利用索道式跨越架进行跨越施工的技术日臻完善。
为了更好地规范索道式跨越架跨越施工，保证跨越施工中的人身、设备安全，根据国家有关标准规定，结合多年来的实践经验，编制了本施工技术导则。
本施工技术导则的部分内容与《电力建设安全工作规程》（架空电力线路部分）、《电业安全工作规程》（电力线路部分）、《跨越电力线路架线施工规程》中的相关内容是一致的。
目录前言1 范围2 引用标准3 总则4 术语5 应用索道式跨越架的基本规定6 索道式跨越架跨越施工工艺要求6.1 一般规定6.2 索道式跨越架施工工艺要求7 安全措施8 主要设备、工器具管理8.1 绝缘工器具及材料的管理8.2 设备及工器具管理1 范围本导则规定了索道式跨越架跨越施工的方法。
本导则适用于新建或改建的输电线路利用索道式跨越架进行的张力架线跨越施工。
跨越电力线、铁路、公路以及其他障碍物的施工均可参照本规程进行。
2 引用标准下列标准所包含的条文，通过在本导则中引用而构成为本导则的条文。
本导则出版时，所示版本均为有效。
所有标准都会被修订，使用本导则的各方应探讨使用下列标准最新版本的可能性。
GB13035-1991 带电作业用绝缘绳索DL409-1991 电业安全工作规程（电力线路部分）DL5009.2-1994 电力建设安全工作规程（架空电力线路部分）DL/T5106-1999 跨越电力线路架线施工规程3 总则3.1 为确保在新建及改建输电线路工程中安全可靠地进行索道式跨越架跨越施工，根据国家有关规定和标准，结合多年来的实践经验制定本导则。
3.2 各单位可根据跨越施工的实际情况，依据本导则，具体制定实施细则，按被跨越物的具体情况履行审批手续。
3.3 施工单位在具体线路勘察定位中，对线路设计提出一些合理和可行的跨越技术要求时，可与设计部门协商解决。
3.4 索道式跨越架适用于带电和停电电力线路的跨越施工，因带电跨越危险性较大，故在选择施工方案时，应优先选择停电跨越方案。
架空输电线路大跨越工程架线施工工艺导则架空输电线路的大跨越工程架线施工，听起来是不是挺吓人的？别看字面意思很复杂，实际上这项工作就像是在“空中跳舞”。
我们得在高高的空中，搭起电力的桥梁，让电流从这里飞到那里。
很多人可能不太了解这一行的具体操作，今天我就给大家讲讲这个过程，咱们一块儿来拆解一下！首先呀，架空输电线路的“大跨越”其实是指在一些特殊的地形上，需要越过山川、河流或者其他障碍物，这些地方可不是简单的电线杆能解决的。
想象一下，你站在山顶上往下看，下面是一条奔腾的大河，电力线路要从这儿跨过去，接着再飘到对岸，那可真不是件小事儿！这种情况，电力公司需要进行“大跨越”，就是说电线要比常规架设得更高更远。
听着就刺激吧？这也就是我们所谓的“大跨越工程”。
施工之前，首先得对地形做个详细调查。
这就像我们准备去登山一样，要知道路况怎么样，是不是有滑坡、泥石流的风险，水域是不是急流险滩。
所以，施工队员们需要在现场，实地勘察，每一寸土地都得了解清楚。
你想，这么大的工程，任何一个环节出错，那后果可不小。
再说了，要是出现了山高水深的困难，万一电线断了，那可是大事儿！好啦，准备工作做好了，接下来就是架线的过程了。
这时候我们就得让“飞线”来帮忙了。
飞线就是通过一根特制的钢丝，利用航拍或者专门的飞行器把电线穿越到目标地。
其实一开始听到“飞线”这个词，我还以为是航空公司在送电呢，哈哈。
实际上，这个技术可是相当高大上的哦！飞线一飞，电线就能“飞”到对面，轻松越过高山和峡谷，像是跨越了一个个障碍，直接“飞”到了远方。
可这不是一蹴而就的事儿。
飞线到位后，还得通过吊车或者高空作业车把电线慢慢吊起来，稳稳当当地固定好。
这个过程中，队员们必须时刻保持高度的警觉。
你想啊，空中作业，就像在走钢丝，稍微不小心，就得“飞”出去！不过，大家都练就了一身好本领，配合默契，怎么说呢，简直是“天衣无缝”。
到了这个阶段，电线就算基本架好了，但这时我们还得处理一些细节问题。
一般跨越架搭设施工方案 Prepared on 24 November 2020目录21概述1.1编制目的确保实现文宾（城五）-韩村110kV线路工程施工安全、质量、计划和目标，满足合同规定，向建设单位提供满意的工程，全员必须树立“百年大计，质量第一”和“施工为安全运行服务”的思想，全面贯彻落实“安全第一，预防为主”的工作方针和公司管理体系程序文件，认真学习新工艺、新技术，严格按设计图纸、验收规范施工；认真执行程序文件，加强工序控制；认真执行本工程制定的检查验收制度，加强安全质量监督；严格执行岗位责任制；积极联系监理、设计部门，认真听取监理工程师提出的宝贵意见，确保本工程架线工程的施工质量和施工安全。
特制订本措施。
1.2编制依据1.2.1《超高压架空输电线路张力架线施工工艺导则》（SDJJS2-87）。
1.2.2《国家电网公司电力安全工作规程（电网建设部分）》（国家电网安质〔2016〕212号）。
1.2.3《国家电网公司电力安全工作规程（电力线路部分）》国家电网安监〔2011〕664号。
1.2.4《国家电网公司基建安全管理规定》(国网（基建/2）173-2015)。
1.2.5《跨越电力线路架线施工规程》（DL/T 5106-1999）。
1.2.6《国家电网公司输变电工程安全文明施工标准化管理办法》（国网（基建/3）187-2015。
1.2.7《国家电网公司输变电工程施工工艺示范手册》送电工程分册。
1.2.8《国家电网公司输变电工程施工安全风险识别评估及预控措施管理办法》国网（基建/3）176-2015。
1.2.9《国家电网公司基建质量管理规定》国网（基建/2）112-20151.2.10公司和业主及监理单位下发的有关规定和要求。
1.3适用范围本措施适用于文宾（城五）-韩村110kV线路工程的一般跨越架搭设、看护、拆除等施工工作。
1.4施工概况及工程量经过现场勘测了解，对主要交叉跨越情况进行了统计，详见下表。
电力工程跨越架方案一、引言随着现代社会的不断发展，电力工程已经成为了社会经济中不可或缺的一部分。
而在电力工程中，跨越架作为一种重要的设备，其功能是搭设在两个不同高度的场地之间，使得电力线路能够稳定地通过，在现代电力工程建设中起到至关重要的作用。
因此，本文将从跨越架的基本概念和分类入手，综述跨越架的设计原则和要求，介绍跨越架的选择和设计方法，最后对跨越架在电力工程中的应用进行探讨。
二、跨越架的基本概念和分类1. 跨越架的基本概念跨越架，又称架空输电线路架、平头架、横梁架等，是一种用于跨越架设在两个不同高度的场地之间的设备，使得输电线路能够稳定地通过。
其主要由支架、横担、钢绞线、绝缘子等部分组成。
跨越架的结构设计合理与否，直接关系到线路的安全、可靠运行，同时也关乎周围环境和人群的安全。
2. 跨越架的分类根据材料、形式及用途不同，跨越架可以分为多种类型。
按材料分为钢制跨越架和混凝土跨越架；按形式分为单侧式跨越架和双侧式跨越架；按用途分为架空线路跨越架、地面设备通道跨越架、铁路、公路、沟渠等设施用跨越架等。
不同的分类对于跨越架的设计要求和施工工艺都有所不同。
三、跨越架的设计原则和要求1. 基本原则跨越架的设计应当遵循统一性、合理性、安全性和美观性的原则。
设计应尽量满足制造和安装的标准化以及现场的可维护性。
2. 设计要求（1）强度要求：跨越架在设计时应根据不同的荷载情况，合理确定架体的结构尺寸、材料选择和焊接工艺等，以保证其在受到各种荷载时不发生破坏。
（2）稳定性要求：跨越架设计时需考虑到外部环境因素对于架体产生的影响，如风荷载、沿线荷载等，并采取合理的措施来保证跨越架的稳定性。
（3）安全要求：跨越架的安装和使用过程需要符合国家标准和相关技术规范，保证其安全可靠。
（4）美观要求：跨越架的外形应美观大方，合理的设计能够提升景观效果。
四、跨越架的选择和设计方法1. 选型方法在进行跨越架的选择时需要考虑到线路的运行情况、环境条件、构架材料、技术经济等因素，以选择合适的跨越架型号。
架空输电线路带电封网跨越施工方案在凤凰-西山-东郊750kV 输电线路工程施工中，跨越电力线路较多，220kV 送电线路跨越7 次，110kV 送电线路跨越5 次，35kV 送电线路跨越 4 次，跨越线路较高，跨越交叉角度较小，普通的钢管跨越架及竹子跨越架很难搭设，搭设跨越架占地面积较大，征用土地困难，被跨越的电力线路多是重要的供电线路，办理停电跨越困难，为了确保工期，安全施工，为此项目部QC 小组针对带电跨越施工进行研究，确定采用带电封网方式进行跨越施工，下面以带电跨越220kV 凤嘉线一、二回线路为例进行阐述。
新建凤凰-西山-东郊750kV 输电线路工程架线跨越凤嘉220kV 一、二回送电线路施工，属于大型基建作业现场。
被跨越的凤嘉220kV 一、二回送电线路是凤凰变电所的重要输出线路通道，根据现场勘测，被跨越220kV 凤嘉线为同塔双回线路，被跨越线路较高，停电施工难度较大，故采取带电封网的方式跨越作业，为保证跨越架线施工顺利完成以及被跨线路安全运行，特编制如下作业方案。
01工程概况凤凰-西山-东郊750kV 输电线路工程施工Ⅰ标段起自新疆维吾尔自治区昌吉州玛纳斯县的750kV 凤凰变电站，止于止于呼图壁县呼图壁河东岸J25，路径长度64.581km，单回路架设导地线，共计139 基铁塔，设计风速为29m/s、31m/s ，最大设计覆冰为10mm ，导线型号：LGJ-400/50 ；地线型号：JLB20A-150 和GJ-120、OPGW-150 和OPGW120 。
02作业内容2.1 跨越基本情况G1-G10 放线段架线施工时，在G2-G3 档内跨越凤嘉220kV一、二回送电线路，跨越位置在凤嘉220kV 一、二回送电线路0002 号和0003 号铁塔之间，距0002 号塔136m 处。
本线路G2-G3 档距为368m；G2 塔型为JG3H-48m，全高66m，导线横担宽度为23m ；G3 塔型为ZB292H-57m，全高64.4m，导线横担宽度为39.6m；两塔位挂点间高差为9m。
带电跨越架施工方案1. 引言带电跨越架施工是一种在高压输电线路上进行的施工方法。
它可在高压线路下悬挂并安装架设输电线路，减少因为施工需要切断电力供应而导致的停电时间。
本文将介绍带电跨越架施工的方案及相关注意事项。
2. 施工准备工作在进行带电跨越架施工前，必须进行充分的准备工作，以确保施工的安全性和施工质量。
2.1 安全评估在施工开始前，必须进行详尽的安全评估。
评估包括确定施工区域的电流负荷、确定施工的时机、评估施工人员的技能和装备等。
如果发现存在安全隐患，则需要采取相应的措施进行修复或改进，以确保施工的安全性。
2.2 施工团队组建组建一支合适的施工团队非常重要。
团队成员应具备丰富的经验和技能，能够熟练操作施工设备，并且能够在高压电线下安全工作。
同时，团队成员还应具备良好的沟通和协作能力，以确保施工过程的顺利进行。
2.3 施工设备准备在进行带电跨越架施工前，必须准备好必要的施工设备。
这些设备包括电力绝缘手套、绝缘鞋、安全带、绝缘工具等。
同时，还需要确保这些设备的质量和状态良好，以保证施工的安全性。
3. 施工步骤带电跨越架施工包括以下主要步骤：3.1 施工区域划定首先，需要确定带电跨越架的施工区域。
施工区域应远离高压电线的辐射范围，以确保施工人员的安全。
3.2 架设跨越架在施工区域内，需要架设跨越架。
跨越架的选择应根据实际情况进行，通常包括staking架、管状架等。
架设跨越架时，需要确保每个支撑点的稳固性，以防止其因受力过大而倒塌。
3.3 安装输电线路在跨越架上安装好之后，需要安装输电线路。
在此过程中，需要注意线路的张力、绝缘和接地等问题。
确保输电线路的安装质量，以保证电力的正常传输。
3.4 施工完成在完成带电跨越架的施工后，需要进行必要的检查和测试，以确保施工质量和安全性。
如果发现任何问题，应及时修复。
4. 安全注意事项在进行带电跨越架施工时，必须严格遵守相关的安全规定和操作规程。
以下是一些常见的安全注意事项：•操作人员必须佩戴符合要求的个人防护装备，包括电力绝缘手套、绝缘鞋、安全带等。
输电线路一般跨越架施工工艺导则1目次前言 (3)1 范围 (3)2 规范性引用文件 (3)3 术语 (3)4 总则 (4)5 基本规定 (4)6 一般跨越架形式 (5)7 一般跨越架施工工艺流程 (7)8 一般跨越架施工工艺要求 (7)9 一般跨越架施工安全环保要求 (15)10 主要设备、工器具管理检测 (16)11 施工人员组织管理 (18)附录A（规范性附录）本导则用词说明 (20)附录B（规范性附录）一般跨越架施工施工计算 (21)附录C（资料性附录）风级表 (27)附录D（资料性附录）高处作业与带电体最小安全距离 (28)附录E（参考性附录）迪尼玛编织绳规格及技术参数 (29)编制说明 (30)前言本导则是根据“张力架线跨越架（网）关键技术研究”课题研究的成果，在公司直流建设分公司的牵头组织下制定。
本导则主要内容有：范围、规范性引用文件、术语、总则、基本规定、一般跨越架形式、一般跨越架施工工艺流程、一般跨越架施工工艺要求、一般跨越架施工安全环保要求、主要设备、工器具管理检测、施工人员组织管理。
本导则为开展输电线路跨越施工提供了标准和依据。
本导则由公司直流建设分公司提出并负责解释。
本导则由公司科技部归口。
输电线路一般跨越架施工工艺导则1 范围本导则规定了输电线路一般跨越架施工的设计技术要求。
本导则适用于新建或改建的输电线路跨越电力线路施工，跨越铁路、公路、河流通信线路以及其他障碍物的施工可参照本导则执行。
本工艺规范适用于机械牵引及张力架线的跨越施工。
2 规范性引用文件下列文件中的条款通过本导则的引用而成为本导则的条款。
凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修改版均不适用于本导则，然而，鼓励根据本导则达成协议的各方研究是否可使用这些文件的最新版本。
凡是不注明日期的引用文件，其最新版本适用于本导则。
GB 13035 带电作业用绝缘绳索GB 15831 钢管脚手架扣件GB 50005 木结构设计规范GB/T 13793 直缝电焊钢管GB/T 700 碳素结构钢DL 5009.2 电力建设安全工作规程（第2部分：架空电力线路）DL 5106 跨越电力线路架线施工规程JGJ 130 建筑施工扣件式钢管脚手架安全技术规范JGJ 164 建筑施工木脚手架安全技术规范JGJ 254 建筑施工竹脚手架安全技术规范TB 10621 高速铁路设计规范(试行)3 术语3.1跨越档stride across架空送电线路相邻两杆塔间存在被跨越电力线、铁路、公路等障碍物的线档。
3.2跨越档参数the parameter of stride across跨越档参数包括档距、两端塔呼称高、塔基高程及被跨物的高程、宽度、位置、交叉角等。
3.3一般跨越架the structure of general crossing在放线施工中，为使导地线安全通过被跨越物而搭设的临时结构体。
一般跨越架的材料有竹竿、木杆、钢管及其它金属结构体等。
3.43封顶网insulation net为了保护被跨越物而在其上方设置的保护网，分绝缘与非绝缘两种。
3.5自立式跨越架self-supporting cross frame采用钢管、木质、毛竹材质或自立式结构，组立过程中不需要靠拉线保持稳定的跨越架。
3.6非自立式跨越架Nonself-supporting cross frame架体本身不具备自立能力，组立过程中依靠拉线保持稳定的跨越架，如金属结构架。
3.7射绳枪line-throwing gun采用射击的方法使引绳快速越过被跨物的专用工具。
4 总则4.1 为保证在架空送电线路安全可靠地进行跨越施工，根据国家有关规定和标准，结合送变电企业多年来的实践经验制定本工艺导则。
4.2 本工艺导则可为各单位在制定跨越施工方案时提供参考依据，各单位应根据跨越施工的实际情况，依据本工艺导则，制定具体实施方案，按照相关要求履行审批手续。
4.3 在跨越施工条件特别困难的地方，为降低带电跨越风险，在选择跨越施工方案时，应优先选择停电跨越方案。
4.4 跨越施工方案编制时，应按本规范的要求对跨越设施的承载力及事故工况进行设计。
5 基本规定5.1 一般跨越架线施工方案，应根据交跨处的地形地貌条件、架线施工方法及其它具体情况，依据本工艺规范，综合考虑并经过施工设计选择合理的跨越施工方式。
5.2 跨越方式应遵循简单、易行、安全、可靠、经济的原则。
5.3 跨越架应具有在安全施工允许的条件下本身自立的强度，并能满足施工设计强度的要求。
5.4 跨越架的组立必须牢固可靠、所处位置准确。
5.5 跨越架中心线应与封顶网遮护宽度的中心线重合。
5.6 跨越不停电电力线的跨越架，应适当加固并应用绝缘材料封顶。
5.7 重要跨越物上方的封顶设施，不得有任何容易松动、脱落的构件存在。
5.8 跨越重要跨越物如高铁，流量大的高速公路，超高压线路等，应尽量缩短导线牵引段，缩短跨越时间。
5.9 跨越架架面在被跨越线路导线发生风偏后须与其保持的最小安全距离，如表1所示。
5.10 跨越架与高速铁路的最小安全距离，如表2所示。
注：1、高速铁路时速范围为：200 km/h≤时速≤350 km/h2、上表中：自立式跨越架是指钢管、木质、毛竹跨越架和自立组合式跨越塔架等，非自立式跨越架是指靠拉线保持稳定的跨越架，如金属结构架。
5.11 跨越架与电气化铁路、普通铁路、公路及通信线的最小安全距离，如表3所示。
5.13 跨越架搭设完毕后，由专业人员进行验收，验收合格后在架子上按有关规定悬挂醒目标志。
5.14 强风、暴雨、暴雪等气象灾害或地质灾害前后应对跨越设施进行检查，确认合格。
若无法满足设计抗风能力，应及时安排拆除或采取加固措施。
5.15 参加施工人员必须熟练掌握跨越方法并熟悉安全措施，经培训和技术交底后方可参加跨越施工。
6 一般跨越架形式6.1 毛竹、木质跨越架6.1.1 适用范围a）毛竹、木质跨越架适用范围：搭设高度不宜超过20m，跨度不宜超过60m。
b）毛竹、木质跨越架搭设不考虑架高倒杆距离。
c）毛竹、木质跨越架搭设处，应地形平坦、地耐力良好且满足拉线设置条件。
6.1.2 一般要求a）毛竹应采用3年生长期以上的。
立杆、大横杆、剪刀撑和支杆有效部分的小头直径不得小于75mm。
小横杆有效部分的小头直径不得小于90mm，60～90mm的可双杆合并或单杆加密使用。
b）木质跨越架所使用的立杆有效部分的小头直径不得小于70mm、大头直径不得大于180mm、长度不宜小于6m。
横杆有效部分的小头直径不得小于80mm，60～80mm的可双杆合并或单杆加密使用。
其材质性能应符合现行国家标准《木结构设计规范》〔GB50005-2003〕c）连接用的绑扎材料须选用8号（双股10-12号）镀锌钢丝或回火钢丝，且不得有锈蚀斑痕，用过的钢丝严禁重复使用。
6.2 钢管跨越架6.2.1 适用范围a）钢管跨越架适用范围：搭设高度不宜超过25m，跨度不宜超过70m。
b）钢管跨越架搭设不考虑架高倒杆距离。
c）钢管跨越架搭设处，应地形平坦、地耐力良好且具有拉线地锚设置地。
6.2.2 一般要求a）跨越架钢管的尺寸应按表4采用。
每根钢管的最大质量不应大于25kg，宜采用Ф48*3.5钢管。
应采用现行国家标准《直缝电焊钢管》〔GB/T13793〕中规定的3号普通钢管，其质量应符合现行国家标准《炭5素结构钢》〔GB/T700〕Q235-A中的规定。
b）扣件质量应符合现行国家标准《钢管脚手架扣件》〔GB/15831〕的规定。
6.3 金属结构式拉线跨越架6.3.1 适用范围a）金属结构式拉线跨越架搭设处应场地平整、无大高差，满足内外侧拉线打设及地锚设置要求。
b）金属结构式拉线跨越架搭设高度不宜超过35m，跨度不宜超过100m，交叉跨越角不宜小于60º。
6.3.2 一般要求a）金属结构式拉线跨越架主柱断面不宜小于500mm×500mm，架体的强度，要求在发生事故工况时能承受冲击荷载。
b）跨越架架体横梁中心，应设置在新架线路每相导线的中心垂直投影上。
c）金属结构式拉线跨越架有Π型、门型和单柱等型式，宜采用Π型、门形式。
架体必须经过静载加荷试验，试验合格后方可使用。
d）金属结构式拉线跨越架体，拉线固定点之间的长细比一般不大于150。
e）金属结构式拉线跨越架架体宜采用分段组立或吊车整体组立，采用整体组立方式时要考虑跨越架的倒杆距离，采用分段组立等其他方法组立时，必须在距被跨越物的安全距离以外。
无论采用何种方法组立均必须确保人身、设备安全和被跨越物的运行安全。
6.4 自立式金属结构跨越架6.4.1 适用范围a）自立式金属结构跨越架设置场地需满足基础设置要求，且跨越架在组立过程中不影响被跨越物的安全运行。
b）自立式金属结构跨越架搭设高度不宜超过50m，跨度不宜超过120m，交叉跨越角不小于60º。
6.4.2 一般规定c）自立式金属结构跨越架可按线路终端塔设计，要求在发生事故工况时能承受冲击荷载。
d）自立式金属结构跨越架设计根据经济要求宜具有通用性，架身宜等截面分段设计，便于满足不同被跨越物的高度调节；跨越架横梁设计长度设计应具有自由段，便于跨越宽度的调节，同时横梁设计可上下正反互换安装，满足封网主索的固定需要。
e）自立式金属结构跨越架的组立参考线路铁塔的组立方式，组立过程中应确保人身、设备安全和被跨越物的安全。
6.5 无跨越架跨越方式6.5.1 适用范围跨越档档距宜小于300m,跨越档下导线与被跨越物有足够交叉距离裕度。
施工设计时须验算跨越档两端塔的呼称高。
6.5.2 一般要求a）跨越网辅助横梁（过渡横担）的强度须进行校验。
b）现场地形应满足跨越网主承力绳地面地锚设置要求。
c）跨越网及主承力绳必须具有足够的机械强度，主承力绳强度应满足跨越邻档断线的事故荷载和冲击力，在事故荷载下主承力绳（迪尼玛）的安全系数应大于6。
放线用导引绳、牵引绳的安全系数应大于3.0，放线滑车的安全系数应大于2.5。
7 一般跨越架施工工艺流程一般跨越架设置、拆除施工工艺流程如图1所示。
图1 一般跨越架施工工艺流程图8 一般跨越架施工工艺要求8.1 一般规定8.1.1 跨越施工前应编制专项施工作业指导书，施工作业指导书包括线路跨越处各交跨物间的平、断面图，跨越架架体和拉线地锚位置设置分坑图、架体组装图、绝缘网封顶组装图、材料和工器具明细表、人员组织安排、每日施工计划、安全、质量保证措施及应急预案等。
8.1.2 跨越施工前由技术负责人向所有参加跨越施工人员，进行技术交底及培训，未经交底及培训人员不得进场作业。
8.1.3 夜间施工时，必须对施工照明作专门的布置设计。
8.1.4 跨越施工使用的绝缘网绳、设备、器材应满足第10章的要求，且在使用前必须进行检查。
