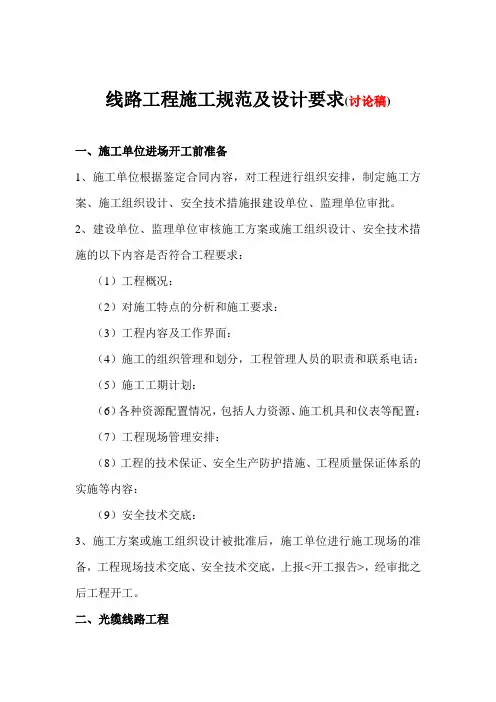

线路工程施工规范及设计要求(讨论稿)一、施工单位进场开工前准备1、施工单位根据鉴定合同内容，对工程进行组织安排，制定施工方案、施工组织设计、安全技术措施报建设单位、监理单位审批。

2、建设单位、监理单位审核施工方案或施工组织设计、安全技术措施的以下内容是否符合工程要求：（1）工程概况：（2）对施工特点的分析和施工要求：（3）工程内容及工作界面：（4）施工的组织管理和划分，工程管理人员的职责和联系电话：（5）施工工期计划：（6）各种资源配置情况，包括人力资源、施工机具和仪表等配置：（7）工程现场管理安排：（8）工程的技术保证、安全生产防护措施、工程质量保证体系的实施等内容：（9）安全技术交底：3、施工方案或施工组织设计被批准后，施工单位进行施工现场的准备，工程现场技术交底、安全技术交底，上报<开工报告>，经审批之后工程开工。

二、光缆线路工程2.1 单盘检验1、受限要由施工单位对进场光缆的外观进行检查，包括外包装是否良好，光缆外皮有无损伤，端头封堵是否良好。

要做好详细记录并附监理单位签字，上报建设单位。

对于包装严重损坏或光缆外皮有损伤的，根据建设单位的意见进行处理。

2、施工单位应核对单盘光缆的规格、程式和制造长度是否与来料单相符。

测试光纤衰减和光纤长度时要做好记录，并与随盘测试记录进行校对。

光纤长度要与光缆长度相对应，否则光缆中间有短纤现象。

3、单盘检验后要将光缆端头封好，防止进潮进水。

4、单盘检验总体要求，外观检查要认真，测试数据要准确，测试记录要详细、真实，认真填写单盘检验表。

2.2路由复测1、光缆线路路由的选择应以工程设计任务书和通信网络规划为依据，必须满足通信需要，保证通信质量，使线路安全可靠、经济合理、便于施工和维护。

2、光缆线路路由应尽量沿靠公路，顺路取直，尽量做到近、平、直，并避开公路用地及路旁设施、绿化带和规划改道拓宽地段，距公路间距不宜小于50米。

3、杆路路由位置应选择较稳定的地区，应尽量避开村镇。

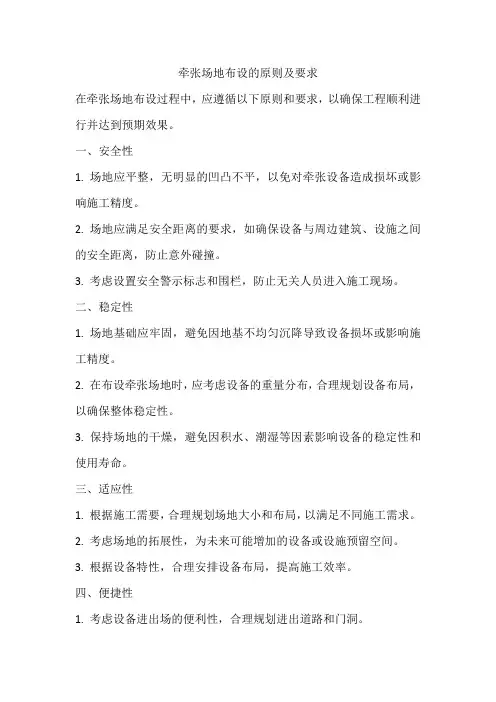

牵张场地布设的原则及要求
在牵张场地布设过程中，应遵循以下原则和要求，以确保工程顺利进行并达到预期效果。

一、安全性
1. 场地应平整，无明显的凹凸不平，以免对牵张设备造成损坏或影响施工精度。

2. 场地应满足安全距离的要求，如确保设备与周边建筑、设施之间的安全距离，防止意外碰撞。

3. 考虑设置安全警示标志和围栏，防止无关人员进入施工现场。

二、稳定性
1. 场地基础应牢固，避免因地基不均匀沉降导致设备损坏或影响施工精度。

2. 在布设牵张场地时，应考虑设备的重量分布，合理规划设备布局，以确保整体稳定性。

3. 保持场地的干燥，避免因积水、潮湿等因素影响设备的稳定性和使用寿命。

三、适应性
1. 根据施工需要，合理规划场地大小和布局，以满足不同施工需求。

2. 考虑场地的拓展性，为未来可能增加的设备或设施预留空间。

3. 根据设备特性，合理安排设备布局，提高施工效率。

四、便捷性
1. 考虑设备进出场的便利性，合理规划进出道路和门洞。

2. 在满足安全和稳定性的前提下，尽量缩短设备之间的距离，提高施工效率。

3. 合理设置供电、供水和通讯线路，确保施工的顺利进行。

五、经济性
1. 在满足施工需求的前提下，尽量节约场地布设成本，避免浪费。

2. 在选择场地和设备时，应充分考虑其使用寿命和维修保养成本。

3. 合理规划场地的使用，提高场地的利用率，降低长期运营成本。

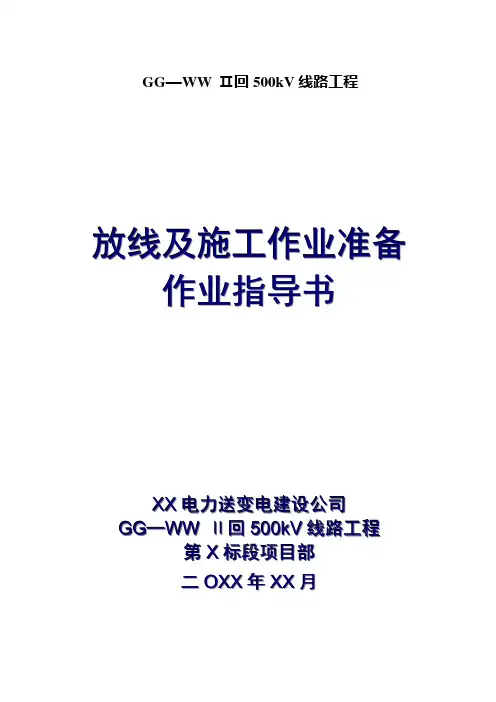

GG—WW Ⅱ回500kV线路工程放线及施工作业准备作业指导书X X电力送变电建设公司G G—W WⅡ回500k V线路工程第X标段项目部二O X X年X X月放线及施工作业准备作业指书批准：审核：编制：前言前言本作业指导书仅用于广万Ⅱ回500KV线路工程标段的放线工程及施工准备施工。

指导书中有关质量、安全及技术要求是根据设计图纸及《110-500KV架空电力线路施工及验收规范》和《电力建设安全工作规程》。

在使用指导书之前施工队必须全面校核，发现问题及时上报项目处。

作业指导书收资截止时间为二○○八年二月，如出现设计更改时，请以设计修改通知单为准。

施工中发放的各种通知施工队按通知要求执行，通知与指收书有出入的请以通知为准。

编者二○年月第一篇工程概况一、架线概述1、本工程起于四川GG代市镇GG黄岩500kV变电站，止于重庆WW 500kV变电站，全线单回路架设，全长150.3km，施工第1标从黄岩变构架~N1001~N2001，全长34.567km，共用铁塔87基（不含N1073两基换位旁塔），其中，耐张转角21基（含N1073换位塔），共计22个耐张段，线路从GG变（送电侧，后，小号）至WW 变（受电侧，前，大号）编号，设计最大风速30m/s，设计最大覆冰为：5mm、10mm、20mm。

2、本工程导地线及防振锺安装使用情况分界塔位10mm冰区包括N1054及N1069塔，20mm冰区凶包括N1056，N1063塔，（2）防振锺安装距离起始点，悬垂线夹——线夹船体中心，耐张线夹——线夹连接螺栓孔中心，防振锺——防振锺夹板中心。

（3）20mm重冰区不安装防振锺，导地线采用护线条保护。

3、污区划分及绝缘子配合本施工段除重冰区外为II 级污区外，其它均III 级污区，悬垂串及耐张绝缘子串片数以绝缘子金具串组装图为准，具体数量见附表1（注意N1024两边相导线串型改为SHX2，N1059导线串型改为ZSX1，N1073直跳面耐张串为N7，4串，绕跳N8，2串）。

放线施工及附件安装安全操作规程1、施工准备〔1〕熟悉施工平面图、杆塔的类型及特点。

〔2〕熟悉所采纳的放线方式、技术要求和安全措施。

〔3〕熟悉导线的连接方式和有关要求。

〔4〕材料准备：放线滑车、钢丝绳、放线架、双钩、导线夹等。

2、放线施工在送电线路施工中，放线的方式有多种，常见的有人力放线、机械放线和张力放线。

〔1〕人力放线利用人力拖线，可不用牵引设备，放线时，凡在越线架处、杆塔下、回线处，设有越线架的交通路，高差较大的坎边、河边及每基杆塔等处均应安排有监护人员，以便观察导地线展放状况，及时防止导地线因挂住而产生磨损、断股、金钩及灯笼等损伤。

杆塔下的监护人员要注意防止导线越出放线滑车的滑轮槽，卡在挡板内发生这些状况要马上发出信号，停止放线进行处理，以防造成杆塔倒塌。

信号监视人员应站在有利的地形，对前后旗语信号全能看到或采纳通讯设备时，应使用专用频道，保证通讯畅通。

在放线过程中，要注意保护导地线不受损伤。

拉线人员要分开，人与人之间的距离以使导线不拖地为主。

引线头应有技工担任，对准方向，不准走偏，注意线间不应互相交叉，控制拉线前进速度。

由于导地线紧线顺序是先地线后导线、地线放线后就先紧地线、再紧导线，特别注意导地线全部展放后不可交叉。

〔2〕机械展放机械牵引展放导线是在放线的耐张段内，先用人力放线的方法展放一根钢丝绳，并依次穿过放线滑车，钢丝绳与导线的连接是用专用的连接器，用牵引机回收钢丝绳拖动导线展放，牵引速度每分钟不宜超过20米，采纳机械牵引放线时，放线架应稳固可靠，线盘转动灵活，前后信号必须明确、及时、畅通。

〔3〕张力放线张力放线就是在导线展放过程中，始终坚持一定的张力，使之处在悬空的状态下。

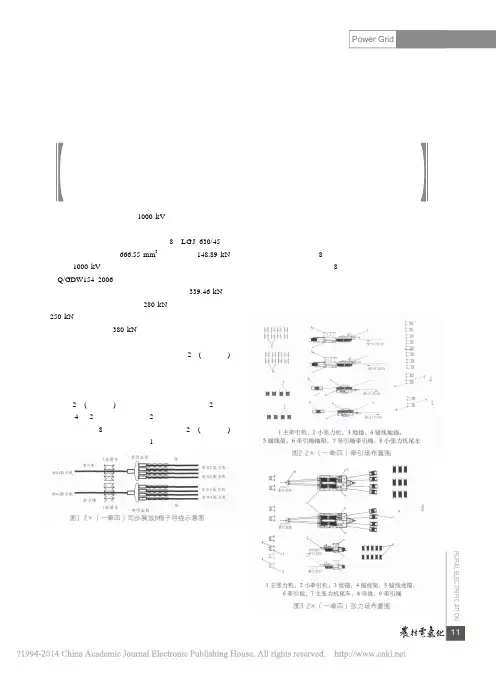

为了坚持一定的张力，就必须有一套张、放设备在导线两头，增加一定的拉力后，向一侧牵引展放，设备的布置。

主牵机中心线应位于线路中心线上或转角塔的线路延长线上，受地形限制要采用转向装置，对相邻塔位应确保一定距离，其仰角不大于12o，对边线的水平角为57o。

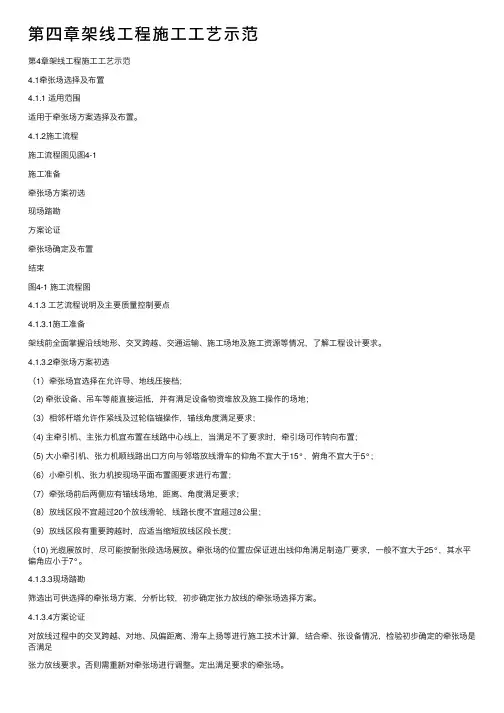

第四章架线⼯程施⼯⼯艺⽰范第4章架线⼯程施⼯⼯艺⽰范4.1牵张场选择及布置4.1.1 适⽤范围适⽤于牵张场⽅案选择及布置。

4.1.2施⼯流程施⼯流程图见图4-1施⼯准备牵张场⽅案初选现场踏勘⽅案论证牵张场确定及布置结束图4-1 施⼯流程图4.1.3 ⼯艺流程说明及主要质量控制要点4.1.3.1施⼯准备架线前全⾯掌握沿线地形、交叉跨越、交通运输、施⼯场地及施⼯资源等情况，了解⼯程设计要求。

4.1.3.2牵张场⽅案初选（1）牵张场宜选择在允许导、地线压接档；（2) 牵张设备、吊车等能直接运抵，并有满⾜设备物资堆放及施⼯操作的场地；（3）相邻杆塔允许作紧线及过轮临锚操作，锚线⾓度满⾜要求；（4) 主牵引机、主张⼒机宜布置在线路中⼼线上，当满⾜不了要求时，牵引场可作转向布置；（5) ⼤⼩牵引机、张⼒机顺线路出⼝⽅向与邻塔放线滑车的仰⾓不宜⼤于15°，俯⾓不宜⼤于5°；（6）⼩牵引机、张⼒机按现场平⾯布置图要求进⾏布置；（7）牵张场前后两侧应有锚线场地，距离、⾓度满⾜要求；（8）放线区段不宜超过20个放线滑轮，线路长度不宜超过8公⾥；（9）放线区段有重要跨越时，应适当缩短放线区段长度；（10) 光缆展放时，尽可能按耐张段选场展放。

牵张场的位置应保证进出线仰⾓满⾜制造⼚要求，⼀般不宜⼤于25°，其⽔平偏⾓应⼩于7°。

4.1.3.3现场踏勘筛选出可供选择的牵张场⽅案，分析⽐较，初步确定张⼒放线的牵张场选择⽅案。

4.1.3.4⽅案论证对放线过程中的交叉跨越、对地、风偏距离、滑车上扬等进⾏施⼯技术计算，结合牵、张设备情况，检验初步确定的牵张场是否满⾜张⼒放线要求。

否则需重新对牵张场进⾏调整。

定出满⾜要求的牵张场。

4.1.3.5牵张场⽅案确定及布置根据确定的⽅案，应明确放线过程中注意的事项和要求。

受地形限制，牵引场转向布置时，各转向滑轮的转⾓不得超过30°，转向滑轮和地锚应经计算确定。

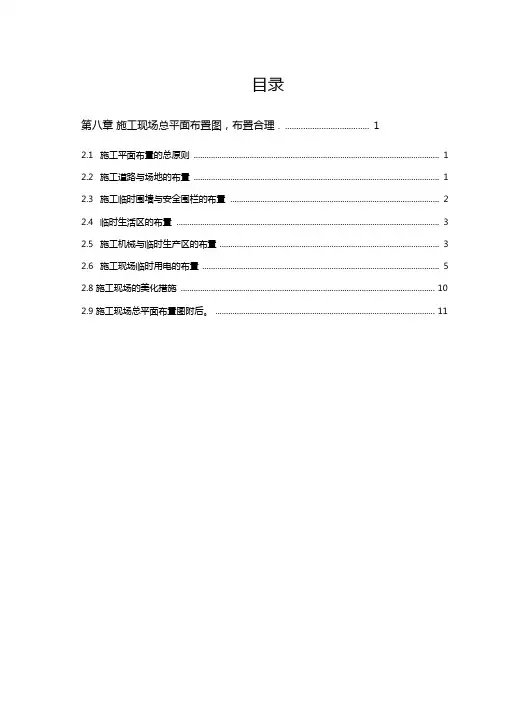

目录第八章施工现场总平面布置图，布置合理. (1)2.1施工平面布置的总原则 (1)2.2施工道路与场地的布置 (1)2.3施工临时围墙与安全围栏的布置 (2)2.4临时生活区的布置 (3)2.5施工机械与临时生产区的布置 (3)2.6施工现场临时用电的布置 (5)2.8 施工现场的美化措施 (10)2.9 施工现场总平面布置图附后。

(11)第八章施工现场总平面布置图，布置合理2.1施工平面布置的总原则1、施工平面布置的原则：施工现场总平面布置包括临时设施、施工道路、水、电管线、水平运输、垂直运输布置等。

施工现场总平面布置的原则如下：1）总体指导思想：考虑全面周到、布置合理有序，方便施工、便于管理，利于文明施工。

2）本工程由于涉及到的土建工作量较大，而相应的土建结构施工量较多，相互间的界面交叉较广，为此施工中应按文明施工与安全施工的要求统一部置。

3）钢筋车间主要考虑布置一个，负责工程钢筋的制作；绑扎施工时采用塔吊及运输车运至绑扎地点。

4）施工现场施工机械及临时生产设施的布置尽量考虑少而精。

5）各专业工种都有相对独立的生产区域；施工机械设备的布置应考虑到其有效范围覆盖到整个施工区域；尽量减少运输距离。

6）材料堆场放在建筑物边侧不影响生产设施布置及人员、工地内运输交通。

7）进入相应的施工阶段应提前拆除现场内的临时设施，方便下道工序施工，所需临设搬至对工程施工无影响的现场其他地点。

2.2施工道路与场地的布置1、现场临时道路的平面布置考虑与永久性道路或场地相结合，这样用于临时道路的路基材料还可继续用于永久路基，经济合理，也有利于保证以后的永久道路质量。

道路或场地的面层施工在进行室外工程及道路工程施工时予以完善。

具体做法：进场后首先按设计道路基层施工要求进行道路基层的施工，压实路面，铺设一层200 厚道渣碎石层，辗平压实后，上铺装一层200mm 厚C20 砼（按6m 跨距留设伸缩缝），临时道路的路面标高控制小于设计高度20 cm,道路面层砼待整个工程施工中后期进行完善。

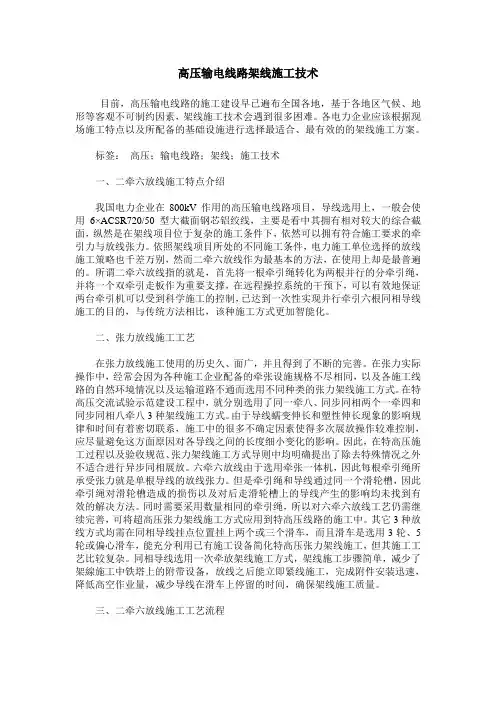

高压输电线路架线施工技术目前，高压输电线路的施工建设早已遍布全国各地，基于各地区气候、地形等客观不可制约因素，架线施工技术会遇到很多困难。
