架线作业指导书讲解

第一章施工说明部分一. 工程概述（1）导、地线设计型号1.1平顶山～邵陵500kV线路工程第1标段起于拟建平顶山变电站，途经宝丰县、郏县、襄城县，止于王洛镇的94塔，线路全长38.83km，全线为单回架设，共计94基铁塔，其中直线塔82基、耐张转角塔10基、换位塔1基，双回路终端塔1基。

导线采用4×LGJ-630/45型钢芯铝绞线。

平顶山变门架～32#左地线采用JLB4-150铝包钢绞线，32#-94#左地线采用GJ-80镀锌钢绞线；平顶山变门架-94#右地线采OPGW-100/140芯复合光缆(平顶山变门架～25#为OPGW-140；25#～94#为OPGW-100)，其中OPGW展放详见《OPGW施工补充措施》。

1.2本段施工范围为平顶山变门架～94#小号侧挂线点(含94#引流线制做)。

1.3本段线路采用的导、地线型号见表1表1 本施工段导、地线型号一览表（2） 本施工段线路方向规定500kV 平顶山变电站为送电侧，500kV 邵陵变电站为受电侧（本施工段94#侧），规定由500kV 平顶山变电站向500kV 邵陵变电站为线路的前进方向。

见图1（二） 设计有关规定（1） 表2 导地线型号、参数及气象条件一览表送电侧 （小号侧） 平顶山变受电侧 （大号侧） 邵陵变电站后前图1-1 线路方向示意图（2） 设计气象条件表3 导地线型号、参数及气象区段划分表（3） 线路通道规定3.1本工程下跨多为杨树，按照设计要求，杨树自然生长高度为25米，因此导线对地距离大于25+7米的树木可不砍伐。

3.2 对于线下的易燃堆放物应予以清除。

边导线外5m 以内的房屋及住人设施应予以拆除，5m 以外导线最大风偏时，其外沿的最小净距小于8.5m 亦应拆除。

3.3架线后导线与跨越物间的交叉距离在换算到最大弧垂时应满足表2要求。

表4 导线与被跨越物间的最小距离（m ）3.4农田内通道本标段铁塔绝大部分位于农田内且施工作业时间为小麦和烟草生长、成熟季节，施工时严禁乱踩乱放东西损坏，以减少施工时青苗损坏面积和施工协调难度，同时要做好防火工作。

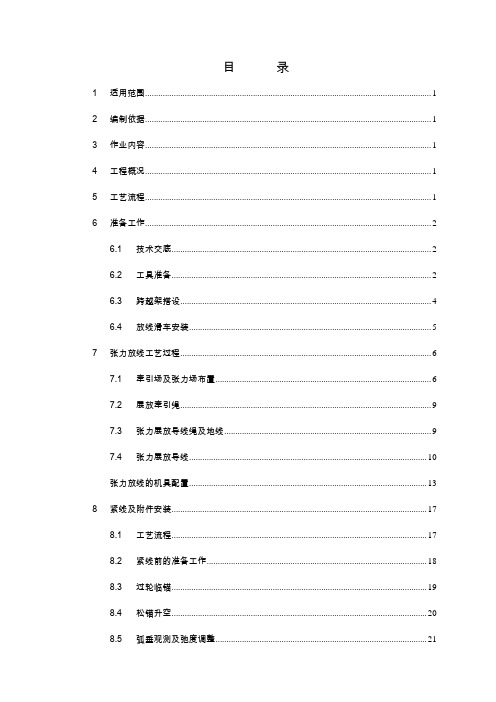

目录1适用范围 (1)2编制依据 (1)3作业内容 (1)4工程概况 (1)5工艺流程 (1)6准备工作 (2)6.1技术交底 (2)6.2工具准备 (2)6.3跨越架搭设 (4)6.4放线滑车安装 (4)7张力放线工艺过程 (5)7.1牵引场及张力场布臵 (5)7.2展放牵引绳 (7)7.3张力展放导线绳及地线 (7)7.4张力展放导线 (8)张力放线的机具配臵 (10)8紧线及附件安装 (13)8.1工艺流程 (13)8.2紧线前的准备工作 (14)8.3过轮临锚 (15)8.4松锚升空 (16)8.5弧垂观测及弛度调整 (17)8.6划印 (18)8.7耐张塔平衡挂线 (19)8.8导地线接续 (20)8.9附件安装 (20)8.10工器具配臵 (22)9保证质量措施、质量标准及检验要求 (25)9.1导线的保护 (25)9.2导线损伤处理 (26)9.3交叉跨越要求 (27)9.4绝缘子的检验 (27)9.5螺栓穿向 (27)9.6铝包带的使用 (28)9.7其它附件要求 (28)10安全措施、环境保护和文明施工 (28)10.1重大危险源识别 (28)10.2安全措施 (29)10.3文明施工要求 (32)1适用范围本方案适用于赞比亚330kV线路放紧线施工。

2编制依据合同文件我公司制定的符合GB/T24001-2004标准的质量、安全、环境体系程序文件。

我公司现有的施工资源、技术水平和管理模式及施工效率。

我公司质量、职业健康安全和环境管理体系《管理手册》和《程序文件》（2010版）及其它现有项目管理制度。

Overhead line 2010-架空线路3作业内容放线施工准备、张力放线、紧线及附件安装的全过程。

4工程概况该项目为卡里巴北至凯富峡西输电线路项目 KK330KV 输电线路第一标段工程。

电压等级：330kV；线路长度：64.5公里。

线路沿线地区地形较为复杂，有丘陵、山地。

56准备工作6.1技术交底在施工之前，对参与施工作业的人员，应进行技术交底，并作好交底记录。

架线作业指导书(张力)架线作业指导书（张力）一、前言架线是电力工程建设不可或缺的一环，在架线过程中，最重要的就是张力控制。

张力直接影响架线的安全性、稳定性和使用寿命。

因此，合理控制张力是架线作业的关键步骤之一。

本指导书主要介绍架设过程中张力的控制及注意事项，以及在实际架线作业中需要注意的重要事项。

二、架线作业时的张力控制1. 设计张力在架线设计阶段，需要根据物料材料、工作环境、载荷等因素，确定适当的张力和预制张力。

其中，设计张力是指架线在标准工作环境下的工作状态下所需的张力值；而预制张力是指对于电力线在正常使用期间在环境、温度、载荷等情况下的疲劳性，折减设计张力的一部分。

2. 张力控制原则2.1 合理控制张力在架设过程中，需要确保张力的控制在设计张力范围内，同时不能过高也不能过低。

张力过低会导致线路弯曲变形、挂垂或地垂，使架设高度降低，温度升高，导致线路爬升和接地。

而张力过高会导致力学承载负荷增加，对支架和电线杆构成危害，造成电线段和支架和杆件的损坏，甚至酿成严重的事故。

2.2 同时控制张力在架设过程中，同属于同一支架的线路要同时安装，并在不同的轮子保留适当的张力，这样可以保证支架不会发生竖向变形，同时保证线路上的张力应该相同。

2.3 根据架线高度选择张力值一般来说，架线高度越高，张线越大。

但是，需要注意的是，张力过大会增加线路负荷，同时也会增加线钳的负载，使得压接连接不紧。

因此，根据支架的高度、线杆的距离、线径和绝缘子的质量，选择适当的张力值。

三、架线时使用要注意的事项1. 选用合适的直径和强度的导线，确保导线的强度不小于试验张力。

2. 根据护线管直径选择适当的绝缘子，保障绝缘性能良好。

3. 安装导线时，保证加装导线张力计，控制张力范围含括预测范围，在控制范围内取得最小的里阻损失。

若在允许的误差范围内无法控制，可以增加计算精度或调整吊轮的位置。

4. 同步安装电力线时，考虑环境温度的变化，适当调整线路张力。

第一章工程概况第1节概况1．编制依据1、《电力建设安全工作规程（架空电力线路部分）》DL5009.2-942、《电力建设安全健康与环境管理工作规定》电建[2002]。

3、《110-750KV架空电力线路工程施工质量及评定规程》DL/T5168-20024、110-750KV输变电工程设计规程、规范5、阿尔巴斯110KV变—吉润110KV输电线路工程施工图纸1．1．1 概述建一公司输变电公司负责施工的阿尔巴斯110KV变—吉润110KV输电线路工程。

线路全长约43.7公里,全线杆塔共计178基，全线转角塔17次、终端两基。

本工程导线采用LGJ-185/25钢芯铝绞线。

第2节导线和地线1．2．1 导地线型号本工程导线采用LGJ-185/25钢芯铝绞线。

避雷线：两根地线：其中一根为16芯OPGW 光缆。

另一根采用GJ—50镀锌钢绞线。

第二章架线施工前的准备工作第1节劳动力组织2．1．1参加架线施工的下列工种必须持证上岗：高处作业人员、测量工、压接工、小型机械操作工等。

2．1．2架线各工序的指挥员或施工负责人必须由有经验的送电技工担任。

准备队：任务是清除线路通道障碍，挂瓷瓶串，搭设及拆除跨越架。

放线队：任务是负责展放导（地）线及光缆。

紧线队：紧导（地）线及附件安装，回收放线滑车。

2．1．3架线施工组织须做到分工明确，各行其职，统一指挥，下列工作需专人负责和管理，确保工程安全质量指标的完成。

a．牵引机械、机动绞磨、发电机、吊车的操作、保养。

b．跨越架搭设、拆除及跨越架线施工监护。

c．放紧线、统一指挥、操作及通讯联系。

d．驰度调平、导线划印附件安装。

第2节技术准备2．2．1 架线施工前要进行线路调查，重点是交叉跨越及障碍物的情况调查。

2．2．2 制作放线作业图，其内容应包括杆塔号、档距、高程、交叉跨越等，计算耐张段内观测档在不同温度下的弛度值。

2．2．3 架线施工前，必须向施工人员进行技术交底。

2．2．4 架线前，必须对将要架线的杆塔安装质量进行一次全面复检，其要求是：a．杆塔组立全部经过中间验收且已合格。

架线施工作业指导书一、引言本文档旨在为架线施工作业提供指导和规范，确保施工过程安全、高效。

架线施工是一项涉及到安装、维护和修复电力、通信、电视等线缆的过程，需要严格遵守相关规定和安全措施。

二、施工准备1. 施工前检查在开始施工之前，施工人员应进行检查，确保工作区域安全无隐患。

具体检查事项包括： - 工作区域的通风、照明、防护等安全设施是否完善； - 是否存在危险物品或设备，需要及时移除或加以标识； - 是否需要提前预留通行道路，保证施工期间的交通安全； - 施工所需工具、材料是否准备齐全。

2. 工作人员配备根据施工项目的规模和要求，合理安排工作人员数量，确保人员配备满足施工需求。

每名施工人员都应掌握相应的技能和知识，并穿戴适合的工作服装和防护用品。

3. 施工计划编制制定合理的施工计划，明确工作任务和时间节点，并合理安排施工工序，确保施工进度和质量。

三、施工步骤1. 线路规划在进行架线施工之前，需要对工程进行全面的线路规划，包括线路走向、架设高度、支架位置等。

一份详细的线路规划图是必要的。

2. 材料准备选择合适的线材、电缆、支架等材料，并确保其质量符合要求。

在施工前，应按照规定对材料进行检查和验收。

3. 架设支架根据线路规划，确定支架的位置和间距，并使用合适的工具将支架固定在预先设计好的位置上。

4. 安装线缆将线缆按照规定的走向和高度安装在支架上，注意保持线缆的整齐、平直和张力适当。

5. 连接和接地根据需要，对线缆进行连接和接地，确保线缆接头牢固可靠，接地良好。

6. 调试和检验在架设完成后，进行线路的调试和检验工作，确保线缆通断正常、电阻合格等。

四、施工安全在架线施工过程中，安全是首要考虑的因素。

以下几点是施工人员需注意的安全事项：•确保施工人员穿戴符合规定的工作服装和防护用品；•在施工现场设置明显标识，并为工作人员提供必要的警示标识和指示牌；•定期检查工具和设备，避免使用损坏或失效的工具；•施工人员应接受相关安全培训，熟悉紧急疏散和救援措施；•禁止在恶劣天气（如大风、雷暴等）下施工；•禁止在未经验收和调试的情况下通电或通讯信号；•严禁非授权人员进入施工区域。

架线作业指导书一、引言架线作业是指在电力输配电系统中，通过安装架空电缆、电线或光缆等设备，搭建起输电线路或通信线路的过程。

本指导书旨在为架线作业人员提供详细的作业指导，确保作业安全、高效进行。

二、作业准备1. 确定作业区域：根据工程设计要求，确定架线作业的具体区域。

2. 安全防护措施：在作业区域内设置警示标志，并配备必要的安全防护设施，如安全帽、安全带、防护眼镜等。

3. 人员组织：根据作业任务的复杂程度和工作量，合理组织作业人员，并确保每位作业人员具备相应的技术能力和操作经验。

三、作业流程1. 线路勘测：在作业前，进行线路勘测，了解线路的地形、障碍物等情况，为后续的架线作业提供准确的数据支持。

2. 杆塔安装：根据设计要求，在作业区域内安装杆塔，确保杆塔的稳固性和安全性。

3. 架线设备安装：根据工程设计要求，安装架空电缆、电线或光缆等设备，确保设备的正确安装和牢固性。

4. 线路调整：在架线设备安装完成后，对线路进行调整，确保线路的平直度和张力的合理性。

5. 电气接地：根据电力系统的要求，对架线设备进行电气接地，确保系统的安全性和可靠性。

6. 安全检查：在作业完成后，进行安全检查，确保设备安装的质量和安全性。

四、作业注意事项1. 安全第一：在进行架线作业时，必须时刻将安全放在首位，严格遵守相关的安全操作规程和操作规范。

2. 现场管理：作业现场必须保持整洁有序，杜绝乱堆乱放现象，确保作业人员的安全和作业效率。

3. 设备检查：在进行架线作业前，必须对所使用的设备进行检查，确保设备的正常运行和安全性。

4. 天气条件：在恶劣的天气条件下，如大风、暴雨等，应暂停架线作业，确保作业人员的安全。

5. 紧急情况应急预案：在作业过程中，如遇到紧急情况，应按照应急预案进行处理，确保作业人员的安全和设备的完整性。

五、作业总结在架线作业完成后，应及时进行作业总结，总结作业中的问题和不足，并采取相应的改进措施，以提高作业效率和安全性。

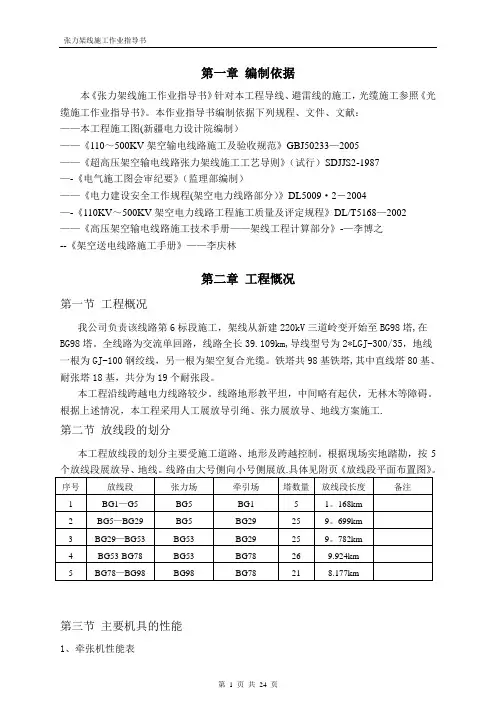

第一章编制依据本《张力架线施工作业指导书》针对本工程导线、避雷线的施工，光缆施工参照《光缆施工作业指导书》。

本作业指导书编制依据下列规程、文件、文献：——本工程施工图(新疆电力设计院编制）——《110～500KV架空输电线路施工及验收规范》GBJ50233—2005——《超高压架空输电线路张力架线施工工艺导则》（试行）SDJJS2-1987—-《电气施工图会审纪要》（监理部编制）——《电力建设安全工作规程(架空电力线路部分）》DL5009·2－2004—-《110KV～500KV架空电力线路工程施工质量及评定规程》DL/T5168—2002 ——《高压架空输电线路施工技术手册——架线工程计算部分》-—李博之--《架空送电线路施工手册》——李庆林第二章工程慨况第一节工程概况我公司负责该线路第6标段施工，架线从新建220kV三道岭变开始至BG98塔,在BG98塔。

全线路为交流单回路，线路全长39.109km,导线型号为2*LGJ-300/35，地线一根为GJ-100钢绞线，另一根为架空复合光缆。

铁塔共98基铁塔,其中直线塔80基、耐张塔18基，共分为19个耐张段。

本工程沿线跨越电力线路较少。

线路地形教平坦，中间略有起伏，无林木等障碍。

根据上述情况，本工程采用人工展放导引绳、张力展放导、地线方案施工.第二节放线段的划分本工程放线段的划分主要受施工道路、地形及跨越控制。

根据现场实地踏勘，按5第三节主要机具的性能1、牵张机性能表第四节导地线特性1、气象条件：最大风速30m/s;覆冰厚度10mm。

2、本标段导线为单回路2分裂导线。

导线型号为LGJ－400/35.3、全线左侧地线支架上架设1根JLB20A－100避雷线.4、全线右侧地线支架上架设1根架空OPGW复合光缆。

5第五节交叉跨越情况第三章架线前的准备第一节人员配置1、架线施工组织机构图总负责人：-—--现场负责人：--———技术负责人：-——--—专职安全员：-—-——---专职质检员：—-—-——--2、导地线放线施工采用流水作业方式，组织3个施工班进行施工。

避让青龙高速架空线路迁改工程架线（张力放线）施工作业指导书青岛恒源送变电工程有限公司避让青龙高速架空线路迁改工程施工项目部目录1放线方案的选择 (3)2牵张场的选择 (3)3。

放线通道的处理 (4)4。

放线准备 (4)5.导引绳的展放 (5)6。

导线展放 (5)7.导线临锚 (8)8。

导线的保护及损伤处理 (8)9。

导地线连接 (10)10。

紧线 (11)12。

安全质量保证措施 (14)13。

文明施工环境保护 (26)1放线方案的选择本工程采用张力放线.2牵张场的选择2。

1牵张场的选择2。

1.1牵张场面积牵引场：35*30m 张力场75*35m2.1。

2牵张场的选择张力场平面布置图施工方向小牵放线方向张力机3.放线通道的处理3.1对于放导引绳及导引绳升空时可能造成影响的障碍物，应在放导引绳前予以清除，一般每相可开两米左右通道。

3.2设计要求拆迁的房屋可在放线后拆迁.3。

3所跨电力线能停电落线的须与有关部门联系后在其配合下进行,不得私自处理.对跨越的公路及不能停电落线的电力线通讯线应搭设跨越架，架身必须牢固可靠并有封顶.4.放线准备4.1金具串及放线滑车的安装4.1.1每基金具串的代号请在《杆塔明细表》中查找,然后对照金具组装图组装.4.1。

2导线悬垂串组装时瓷瓶下方只装二线联板，下端以平行挂板挂三轮滑车。

4.1。

3地线放线滑车用U型环或钢绳套挂在地线支架上。

4。

2放线滑车的组装4.2.1．光缆滑车4。

2。

1。

1由于本标段所采用的光缆滑车轮径较大，采用尼龙单轮滑车，直线滑轮轮径不小于600mm，转角及特殊使用直径为800mm的尼龙滑车.4。

2.2导线滑车4。

2.2。

1直线塔导线放线滑车直接以平行挂板联于金具串下方的二线联板的中间予留孔上。

4。

2。

2.2转角塔挂两个用支架相联的三轮滑车,然后用钢绳套缠联在挂线点下方螺栓上。

4.2。

2.3吊装前应对组装好的滑车作一次全面检查，如发现滑车转动不灵活，轮槽内有杂物，联接不够可靠等情况,应及时排除。

架线工程作业指导书一、名称：架线工程作业指导书二、适用范围：作为各区段放线作业指导书，规定了架线工程放线、紧线、液压、附件的施工方法及工艺要求，并明确了导、地线架线施工的质量检验标准，架线施工中的导线保护措施，安全措施等。

三、编制依据1、GB50233-2005《110-500kV架空送电线路施工及验收规范》。

2、SDJJS2-87《超高压架空输电线路张力架线施工工艺导则》（试行）。

3、SDJ226-87《架空送电线路导线及避雷线液压施工工艺规程》（试行）。

4、DL5009·2-94《电力建设安全工作规程》（架空电力线路部分）。

5、有关设计图纸。

8、《杆塔明细表》。

9、《施工图设计总说明书》。

10、《安装工艺统一规定》。

11、四、工程施工特点1、工程概况110kV晋城～二街输电线路工程，本工程采用单回路架设，二街变侧终端塔采用双回路塔型，线路全长30.22公里。

起于220kV晋城变110kV侧出线构架，止于110kV二街变。

本工程按云南Ⅰ级气象区设计，覆冰厚C=5mm最大风速V=25m/s，导线采用LGJ-240/30钢芯铝绞线，跳线采用三角排列和水平排列,垂直排列方式。

地线：一根采用GJX-50铝合金钢绞线，另一根采用12芯OPGW光缆架设。

绝缘子组合形式：悬垂串：1×8片LXP－70、2×8片LXP-70,耐张串：1×9片LXP-70、2×9片LXP-70跳线串：1×8片LXP-70, 2×8片LXP－70，2、相序：详见相序图3、交叉跨越物情况交叉跨越物统计表五、作业准备及条件1 / 271、架线工程开工前，应对参于本工程施工的操作人员的安全作业资质和身体状况进行合格审查,同时进行全员的安全教育培训和安全技术交底.2、架线工程开工前，应对投入本工程的架线施工工器具进行安全检验.3、架线工程开工前，导地线的连接管和耐张线夹应进行试件的拉力试验，其试验的握着强度，不得小于导地线计算拉断力的95％。

架线作业指导书(整改完毕)架线作业是指在电力系统中进行电纵向支持和电传输线路的搭建及维护的工作，从而保障电力系统正常和安全运行。

本文将详细介绍架线作业的具体流程、注意事项和安全措施等相关内容。

一、工作流程1. 布局方案制定在进行架线作业之前，首先需要制定布局方案，包括路线、支持方式、敷设方式等。

根据电力系统的实际情况与要求，确定敷设的线路类型、容量等参数。

所有方案需要提前与相关人员进行沟通和协商。

2. 路线勘察路线勘察是编制布局方案的基础。

在勘察中，需要对架线线路的全貌及其周围环境进行观察，并根据实际情况调整路线方向和位置。

同时还要了解当地的天气情况和地形地貌等信息。

3. 选址和验收选址和验收是确定架线支吊点的关键步骤。

在确定好支吊点后，需要进行验收，确认站点是否符合规定。

选址时应结合可行性及安全性等因素进行认真考虑。

4. 敷设杆塔敷设杆塔是架线作业的重要程序。

设置杆塔位置时应避让公众场所和沿途的交通设施，选择地势平坦、容易班指的的位置。

5. 线路敷设在进行线路敷设时，需要根据布局方案规定的参数和具体环境中的要求来安排线路的敷设序列。

敷设时，要注意保持线路的垂直和水平，避免拉长和断裂。

6. 线路接驳和跳闸线路接驳和跳闸是线路接通运行正常的关键步骤，需要严格按照规定流程和标准进行操作。

在进行工作之前，必须确认线路通路和支吊点是否安全可靠，并实施必要的防护措施。

二、注意事项1. 操作人员的必要资格证明所有进行架线作业的操作人员必须具有相应的资格证明，包括省级及以上职业技能证书、安全生产证明等。

同时，操作人员应进行必要的岗前培训和技能鉴定，确保能够熟练掌握安全作业规范要求。

2. 安全防护措施在进行架线作业之前，必须完善安全防护措施。

如在敷设线路时应设置警示标志和保护栅栏。

所有操作人员必须戴好安全帽、安全带以及工作鞋等防护装备，确保人身安全。

3. 做好天气预案架线作业是一项受天气影响较大的工作，因此，必须做好天气预案，确保在恶劣天气下的安全顺利完成任务。
