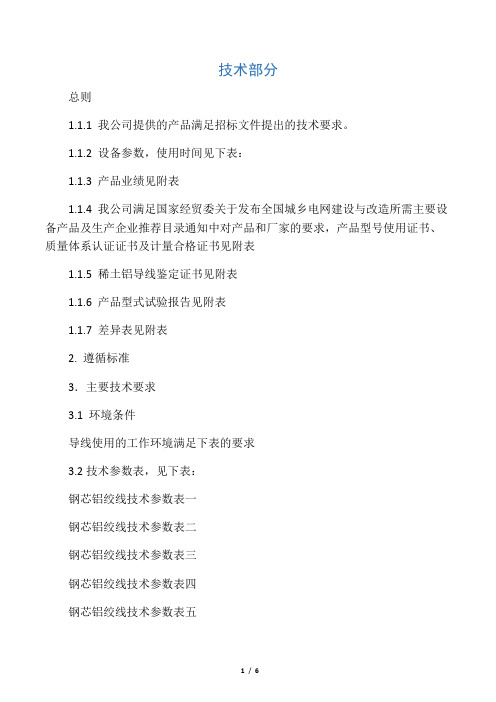

技术部分总则1.1.1 我公司提供的产品满足招标文件提出的技术要求。
1.1.2 设备参数，使用时间见下表：1.1.3 产品业绩见附表1.1.4 我公司满足国家经贸委关于发布全国城乡电网建设与改造所需主要设备产品及生产企业推荐目录通知中对产品和厂家的要求，产品型号使用证书、质量体系认证证书及计量合格证书见附表1.1.5 稀土铝导线鉴定证书见附表1.1.6 产品型式试验报告见附表1.1.7 差异表见附表2. 遵循标准3．主要技术要求3.1 环境条件导线使用的工作环境满足下表的要求3.2技术参数表，见下表：钢芯铝绞线技术参数表一钢芯铝绞线技术参数表二钢芯铝绞线技术参数表三钢芯铝绞线技术参数表四钢芯铝绞线技术参数表五钢芯铝绞线技术参数表六钢芯铝绞线技术参数表七铝绞线技术参数表一铝绞线技术参数表二3.3 导体铝导体材料为Ａοο铝。
产地和品牌见下表差异表镀锌钢丝符合GB/T3428-1997的规定，厂家选用xxxx钢丝绳厂、xx恒星金属制品有限公司生产的镀锌钢丝和钢绞线。
原材料进厂严格检验把关，不合格的材料不准投入使用。
加工工艺3.4.1 通过调整xx连轧工艺中的铝液微量元素（稀土）的成份以及控制生产工艺条件，保证铝杆的强度和电阻率。
在此工艺过程中，严格控制铝水的精练温度和时间，扒渣和搅拌，保证铝杆化学成份的均匀性和稳定性。
3.4.２具有滑动式连续高速xx，和非滑动式xx，精确的配模，保证铝单线直径和抗拉强度的稳定性。
3.4.３具有带有预扭装置的高速500型和630型框式绞线机，均匀、紧密的绞制工艺技术。
具有断线保护装置，保证产品的质量。
生产的铝绞线、钢芯铝绞线外形圆整、均匀。
通过调整预扭装置导轮的位置，消除应力，确保导线的紧密度，保证导线切割后无明显的回扭或散股现象。
3.4.４采用喉箍锁紧导线的端头，保证导线的紧密程度，在正常放线时，不会出现任何“灯笼现象”。
3.4.４采用接头性能优良的冷压焊接技术，保证接头处的强度不低于铝线母体强度的90%.3.５清洁拉丝时，采用多道次的钻石xx，保证表面的光洁度，避免铝单线表面粘附有过多的拉丝油和粉尘，并将框绞机的出线嘴、导轮、牵引等采用柔软、耐磨的材料，保证在生产过程中不损伤导线表面，确保导线表面清洁、光亮，不得有过量的拉丝油和金属粉尘，也不得有明显的划伤、压痕和与良好的商品不相知称的任何缺陷。
技术部分1.总则我公司提供的产品满足招标文件提出的技术要求。
设备参数，使用时间见下表：产品业绩见附表我公司满足国家经贸委关于发布全国城乡电网建设与改造所需主要设备产品及生产企业推荐目录通知中对产品和厂家的要求，产品型号使用证书、质量体系认证证书及计量合格证书见附表稀土铝导线鉴定证书见附表产品型式试验报告见附表差异表见附表2. 遵循标准3．主要技术要求环境条件导线使用的工作环境满足下表的要求技术参数表，见下表：钢芯铝绞线技术参数表一钢芯铝绞线技术参数表二钢芯铝绞线技术参数表三钢芯铝绞线技术参数表四钢芯铝绞线技术参数表五钢芯铝绞线技术参数表六钢芯铝绞线技术参数表七铝绞线技术参数表一铝绞线技术参数表二导体铝导体材料为Ａοο铝。
产地和品牌见下表差异表镀锌钢丝符合GB/T3428-1997的规定，厂家选用中水广海钢丝绳厂、巩义恒星金属制品有限公司生产的镀锌钢丝和钢绞线。
原材料进厂严格检验把关，不合格的材料不准投入使用。
3.４加工工艺通过调整连铸连轧工艺中的铝液微量元素（稀土）的成份以及控制生产工艺条件，保证铝杆的强度和电阻率。
在此工艺过程中，严格控制铝水的精练温度和时间，扒渣和搅拌，保证铝杆化学成份的均匀性和稳定性。
.２具有滑动式连续高速拉丝机，和非滑动式拉丝机，精确的配模，保证铝单线直径和抗拉强度的稳定性。
.３具有带有预扭装置的高速500型和630型框式绞线机，均匀、紧密的绞制工艺技术。
具有断线保护装置，保证产品的质量。
生产的铝绞线、钢芯铝绞线外形圆整、均匀。
通过调整预扭装置导轮的位置，消除应力，确保导线的紧密度，保证导线切割后无明显的回扭或散股现象。
.４采用喉箍锁紧导线的端头，保证导线的紧密程度，在正常放线时，不会出现任何“灯笼现象”。
.４采用接头性能优良的冷压焊接技术，保证接头处的强度不低于铝线母体强度的90%.3.５清洁拉丝时，采用多道次的钻石拉模，保证表面的光洁度，避免铝单线表面粘附有过多的拉丝油和粉尘，并将框绞机的出线嘴、导轮、牵引等采用柔软、耐磨的材料，保证在生产过程中不损伤导线表面，确保导线表面清洁、光亮，不得有过量的拉丝油和金属粉尘，也不得有明显的划伤、压痕和与良好的商品不相知称的任何缺陷。
钢芯铝绞线技术参数一、用途：本产品适用于架空电力线路。
二、产品标准：1、本产品执行与国际电工委员会 IEG207-1966 及 IEC209-1966 的规定相一致的 GB1179-8 3 标准。
2、产品应符合标准中的计算拉断力。
3、产品应符合GB1179中规定的节距、绞向等工艺要求。
4、产品应符合标准中规定的交货长度，但经需方同意，允许以任何长度的绞线交货。
5、产品表面应圆整光洁，无划伤、无油污，不得有蛇形状、暴露内层沾模和其他缺陷。
6、产品应排列整齐，经防潮、防水包装后附加合格证。
综合说明：该产品为裸线品种，主要用于高压输配电线路，对于长距离、大跨度的跨江、河、山区等敷设环境宜采用加强型钢芯铝绞线。
当前我国大部分长距离超高压、高压输、配电线路中，多采用此种产品。
型号及名称：型号名称LJ 铝绞线LGJ 钢芯铝绞线LGJF 防腐钢芯铝绞线铝绞线及钢芯铝绞线的弹性系数和线膨胀系数：铝绞线的弹性系数和膨胀系数单线根数最终弹性系数（实际值）线膨胀系数（1/0C）N/mm2 kgf/mm27 59000 6000 23.0×10-619 56000 5700 23.0×10-637 56000 5700 23.0×10-661 54000 5500 23.0×10-6注：1、弹性系数值的精确度为±300N/mm2(±300kgf/mm2)。
2、弹性系数适用于受力在15％～50％计算拉断力的铝绞线。
钢芯铝绞线的弹性系数和线膨胀系数（包括：不同结构的铝钢截面比）结构铝钢截面比最终弹性系数（实际值）线膨胀系数（计算值）（1/0C）铝钢（N/mm2) (kgf/mm2)6 1 6.00 79000 8100 19.1×10-67 7 5.06 76000 7700 18.5×10-612 7 1.71 105000 10700 15.3×10-618 1 18.00 66000 6700 21.2×10-624 7 7.71 73000 7400 19.6×10-626 7 6.13 76000 7700 18.9×10-630 7 4.29 80000 8200 17.8×10-630 19 4.37 78000 8000 18.0×10-642 7 19.44 61000 6200 21.4×10-645 7 14.46 63000 6400 20.9×10-648 7 11.34 65000 6600 20.5×10-654 7 7.71 69000 7000 19.3×10-654 19 7.90 67000 6800 19.4×10-6注：1、弹性系数值的精确度为±3000N/mm2(±300kgf/mm2).2、弹性系数适用于受力在15％～50％计算拉断力的钢芯铝绞线。
技术部分1.总则1.1.1 我公司提供的产品满足招标文件提出的技术要求。
1.1.2 设备参数，使用时间见下表：1.1.3 产品业绩见附表1.1.4 我公司满足国家经贸委关于发布全国城乡电网建设与改造所需主要设备产品及生产企业推荐目录通知中对产品和厂家的要求，产品型号使用证书、质量体系认证证书及计量合格证书见附表1.1.5 稀土铝导线鉴定证书见附表1.1.6 产品型式试验报告见附表1.1.7 差异表见附表2. 遵循标准3．主要技术要求3.1 环境条件导线使用的工作环境满足下表的要求3.2技术参数表，见下表：铝绞线技术参数表一铝绞线技术参数表二3.3 导体铝导体材料为Ａοο铝。
产地和品牌见下表差异表镀锌钢丝符合GB/T3428-1997的规定，厂家选用中水广海钢丝绳厂、巩义恒星金属制品有限公司生产的镀锌钢丝和钢绞线。
原材料进厂严格检验把关，不合格的材料不准投入使用。
3.４加工工艺3.4.1 通过调整连铸连轧工艺中的铝液微量元素（稀土）的成份以及控制生产工艺条件，保证铝杆的强度和电阻率。
在此工艺过程中，严格控制铝水的精练温度和时间，扒渣和搅拌，保证铝杆化学成份的均匀性和稳定性。
3.4.２具有滑动式连续高速拉丝机，和非滑动式拉丝机，精确的配模，保证铝单线直径和抗拉强度的稳定性。
3.4.３具有带有预扭装置的高速500型和630型框式绞线机，均匀、紧密的绞制工艺技术。
具有断线保护装置，保证产品的质量。
生产的铝绞线、钢芯铝绞线外形圆整、均匀。
通过调整预扭装置导轮的位置，消除应力，确保导线的紧密度，保证导线切割后无明显的回扭或散股现象。
3.4.４采用喉箍锁紧导线的端头，保证导线的紧密程度，在正常放线时，不会出现任何“灯笼现象”。
3.4.４采用接头性能优良的冷压焊接技术，保证接头处的强度不低于铝线母体强度的90%.3.５清洁拉丝时，采用多道次的钻石拉模，保证表面的光洁度，避免铝单线表面粘附有过多的拉丝油和粉尘，并将框绞机的出线嘴、导轮、牵引等采用柔软、耐磨的材料，保证在生产过程中不损伤导线表面，确保导线表面清洁、光亮，不得有过量的拉丝油和金属粉尘，也不得有明显的划伤、压痕和与良好的商品不相知称的任何缺陷。
钢芯铝绞线主要技术参数1. 导线规格：钢芯铝绞线的导线规格包括导线直径、钢芯直径、铝绞线直径等。
常用的导线规格有16mm²、25mm²、35mm²、50mm²等。
根据实际需要，导线的规格可根据需要进行定制。
2. 钢芯规格：钢芯是钢芯铝绞线的载荷支撑部分，钢芯的规格决定了钢芯铝绞线的强度。
常用的钢芯规格有1×3.0mm、1×3.5mm、1×4.0mm等。
钢芯规格越大，钢芯铝绞线的强度越大。
3. 铝绞线规格：铝绞线是钢芯铝绞线的导电部分，铝绞线的规格决定了钢芯铝绞线的导电能力。
常用的铝绞线规格有7×1.50mm、7×1.75mm、7×2.00mm等。
铝绞线规格越大，钢芯铝绞线的导电能力越强。
4.电阻：钢芯铝绞线的电阻是衡量其导电能力的一个重要指标，它受到导线材料和导线规格的影响。
或者以特定温度为基准来测量电阻。
一般情况下，导线的电阻越小，则其传输电能的效率越高。
5.强度：钢芯铝绞线的强度是指其在正常工作条件下能够承受的最大拉力。
强度的计算与导线的材料、结构和工艺有关。
一般来说，钢芯铝绞线的强度越大，其承受外力的能力越强，使用寿命也相应更长。
6.耐腐蚀性：钢芯铝绞线需具备较好的耐腐蚀性能，以保证其在恶劣环境下仍然能够正常工作。
一般来说，钢芯铝绞线会经过防腐处理，如热镀锌等，以提高其耐腐蚀性能。
7.传输能力：钢芯铝绞线的传输能力主要取决于其导电材料和截面积。
一般来说，钢芯铝绞线的导电能力较好，适用于中低压输电线路，能够满足一般低压输电的要求。
8.耐疲劳性：钢芯铝绞线需要具备较好的耐疲劳性能，以保证其在长期运行中不易断裂或受损。
钢芯铝绞线通常通过适当的工艺和优质的材料来提高其耐疲劳性能。
总之，钢芯铝绞线的主要技术参数包括导线规格、钢芯规格、铝绞线规格、电阻、强度、耐腐蚀性、传输能力和耐疲劳性等。
这些参数决定了钢芯铝绞线的使用范围和适用条件，使其成为一种可靠、高效的输电导线。
