毕业论文(设计）题目杯轴零件的数控加工工艺编制学生姓名学号 09020348班级 090203专业数控技术专业分院工程技术分院指导教师2013年 12 月 16 日目录绪论 (1)第1章杯轴零件的加工工艺分析 (3)1.1杯轴零件图 (3)1。

2零件的结构工艺性分析 (4)1.3毛坯的确定 (4)1.4主要加工表面方法的确定 (6)1。

5定位基准和夹紧方案的确定 (6)1。

6工艺路线的拟定 (8)1。

7数控加工工序与普通工序的衔接 (10)第2章杯轴零件的数控加工工序设计 (12)2。

1加工余量的确定 (12)2.2切削用量的确定 (12)2.3刀具的选择 (13)2。

4夹具的选择 (15)2.5加工设备的选用 (16)2。

6工序与工步的划分 (16)2.7工序1：为装夹零件右端加工零件左端内外型面 (17)2.8工序2：掉头装夹零件左端加工零件右端内外型面 (19)第3章杯轴零件加工程序 (22)结论 (29)参考文献 (30)致谢语 (31)摘要在数控编程中，工艺分析和工艺设计是至关重要的，无论是手工编程还是自动编程,在加工前都要对所加工零件进行工艺分析，拟定加工方案,选择加工设备、刀具、夹具,确定切削用量，安排加工顺序，制定走刀路线等。

在编程过程中，还要对一些工艺问题（如对刀点，换刀点,刀具补偿等）做相应处理。

因此程序编制中的工艺分析和工艺设计是一项十分重要的工作。

本设计的零件为杯轴，它是用于减震装置上的一个连接件，从其外形特征来看,它是一个典型的轴类零件。

本文根据该零件的图纸及技术要求，对该零件进行了详细的数控加工工艺分析，依据分析的结果，确定了该零件的加工方法、装夹方式、定位基准、使用刀具、加工顺序安排、工步划分，走刀路线和切削用量等，并编制了零件的数控加工工艺卡片、数控加工工序卡片和刀具卡片等，最后，采用手工编程编制了该零件的数控加工程序.关键词数控加工工艺分析工艺设计绪论数控加工就是采用数控程序控制机床进行零件加工的一种加工方法，相对于普通机床加工，数控加工具有加工效率高、劳动强度低、加工精度高、柔性好等一系列优点.数控机床加工中，数控程序（数控加工程序）是不可缺少的一部分,数控机床之所以能加工出各种形状、不同尺寸和精度的零件，就是因为编程人员为它编制了不同的加工程序.编写数控加工程序的过程就是将加工零件的工艺过程、工艺参数(进给速度、主轴转速和背吃刀量等）、位移数据及开关命令(换刀、切削液开/关和工件装卸等）等信息用数控系统规定的功能代码和格式按加工顺序编写成加工程序单,并记录在信息载体上，再通过信息载体将数控加工程序输入机床数控装置，从而指挥数控机床按数控程序的内容加工出合格的零件。

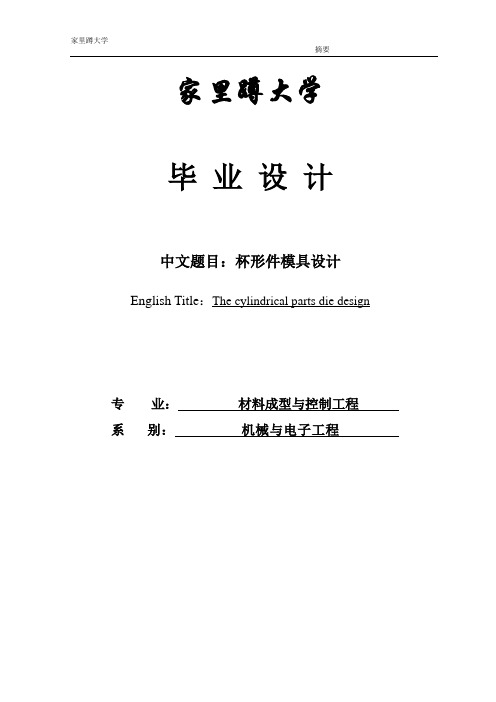

家里蹲大学摘要家里蹲大学毕业设计中文题目：杯形件模具设计English Title：The cylindrical parts die design专业：材料成型与控制工程系别：机械与电子工程东华理工大学长江学院毕业设计摘要落料拉深冲孔复合模是本次设计的核心内容，设计本模具充分利用了网上资源，图书馆藏书，更重要的是老师的指导和建议，才成就了此模具。

通过此次设计使我不仅掌握了冲压模具设计的一般流程，更好的学习了很多在课本上没有学习的知识，而且对于CAD制图软件更加熟练了，对于毕业后的工作打下了坚实的基础。

关键词 : 冲孔; 拉深; 计算机绘图; 工艺分析东华理工大学长江学院ABSTRACTABSTRACTThis design for blanking, deep drawing, punching compound die, the design of the mould made full use of online resources, library books, more important is the teacher's guidance and advice, to made the mould.In the mold design process, first of all, briefly summarizes the characteristics of stamping die and role in the field of social development and its future prospects, points to the mould design; Secondly to analyze the process of workpiece; , in turn, determine the processing plan, calculate the mould work part of the size tolerance, design the parts, and then choose the standard parts according to the design requirements, the final design out of the total mold assembly drawing. Calculated burst pressure is needed in the design process, blanking, deep drawing force and thrust force, discharge power, so as to determine whether the mold parts to withstand the role of the press, more important is the working parts of the mold design, as a core problem, the error of the working parts will directly affect the quality of the parts. Finally to AutoCAD drawing tools to make the assembly drawing and part drawing, and save a lot of time.Through the design that I not only master the general process of stamping die design, better learn a lot on the textbook knowledge, but also for CAD drawing software with more skilled, for after the graduation work laid a solid foundation.Keyword:Blunt bore; Pull deeply; The calculator painting; The craft analysis目录绪论 (1)1 工件工艺性分析与计算 (3)1.1工艺分析与计算 (4)1.2分析工件 (5)1.3确定冲压方案 (5)1.4排样分析与计算 (5)2 工件的工序分析与计算 (7)2.1落料工序的分析与计算 (7)2.1.1落料力的计算 (7)2.1.2计算落料凸、凹模的刃口尺寸 (7)2.2拉深工艺的分析与计算 (8)2.2.1计算压边力和拉深力 (8)2.2.2拉深凸、凹模尺寸计算 (8)2.3冲孔工序的工艺分析与计算 (10)2.3.1计算冲压力 (10)2.3.2确定模具的压力中心 (11)2.3.3计算冲孔凸、凹模刃口尺寸 (13)2.4初选冲压设备 (14)2.5弹性元件的设计计算 (15)3 模具结构的设计 (16)3.1凸、凹模的结构设计 (16)3.1.1落料凸、凹模的结构设计 (16)3.1.2拉深化凸、凹模的结构设计.............................. (17)3.1.3冲孔凸、凹模的结构设计.............................. .. (17)3.2小凸模强度校核 (18)3.3固定挡料销的设计 (19)3.4卸料装置的设计 (19)3.5标准模架的选用 (20)3.6联接件的选用 (21)3.7压力机的校核 (21)4 模具的装配与调试 (23)4.1模具总装图 (23)4.2模具的装配 (24)结论 (25)致谢 (26)参考文献 (27)绪论板料冲压是金属加工的一种基本方法，他用以生产各种板料零件，具有生产效率高、尺寸精度好、重量轻、成本低并易于实现机械化和自动化等特点。

摘要：本文通过使用PRO-E软件对奖杯的造型设计并且用CAD软件绘制出了奖杯的零件图并绘制出了奖杯三维造型图，并根据设计的奖杯的零件图进行分析说明，并且对奖杯的材料选择加以详细分析，以达到更好的理解。

通过数控加工与计算机辅助设计的紧密结合，可以严格控制零件的形状和尺寸精度，提高了加工质量和设计效率。

关键词：数控加工数控编程 Pro/E AutoCADAbstract：This article through to the trophy structure analysis, the need for different parts of turning, milling, CNC machining, can better meet the actual requirements of accuracy, improve the processing quality and efficiency of design.Key words:NC machining programming Pro/E AutoCAD目录1 绪论 (1)1.1数控技术的介绍 (1)1.2数控技术的发展趋势 (2)1.3中国数控的出路 (3)1.4奖杯的功能说明 (3)2 奖杯的工艺分析 (5)2.1分析零件图纸要求 (6)2.2毛坯的分析与制作 (6)2.3加工奖杯的工艺路线设计 (10)3 基准、夹具、刀具的选择及切削用量的选择 (12)3.1基准的选择 (12)3.2装夹方案及夹具的选择 (12)3.3刀具的选择 (12)3.4对刀点、换刀点的设置 (15)3.5刀具材料的选择 (15)3.6尺寸精度要求 (17)3.7形状和位置精度的要求 (17)3.8表面粗糙度要求 (17)3.9切削用量的确定 (17)4 加工过程 (20)4.1编制工艺过程卡 (20)4.2编制加工程序 (23)总结 (25)致谢 (27)参考文献 (28)1 绪论1.1 数控技术的介绍数控技术是先进制造技术的核心，是制造业实现自动化、网络化、柔性化、集成化的基础。

柳州职业技术学院毕业设计（论文）设计题目：设计“CK6133车床”床头箱加工工艺与工装设计（中批量生产）姓名：学号：专业：年级：指导教师：完成时间：目 录摘 要1 绪论 (3)1.1课题背景....................................................................................3 1.2夹具的发展史..............................................................................3 1.3小结..........................................................................................3 2 CK6133床头箱加工工艺规程设计................................................4 2.1零件的分析....................................................................................4 2.1.1零件的作用..............................................................................4 2.1.2零件的工艺分析........................................................................4 2.2确定生产类型.................................................................................5 2.3确定毛坯.......................................................................................5 2.3.1确定毛坯种类...........................................................................5 2.3.2确定铸件加工余量及形状............................................................5 2.3.3绘制铸件零件图........................................................................5 2.4工艺规程设计.................................................................................5 2.4.1选择定位基准...........................................................................5 2.4.2制定工艺路线...........................................................................6 2.4.3选择加工设备和工艺设备............................................................9 2.4.4机械加工余量、工序尺寸及公差的确定..........................................10 2.5确定切削用量及基本工时..................................................................11 2.5.1工序1：粗精铣轴承座底面.........................................................11 2.5.2工序2：粗精铣轴承座两端面......................................................13 2.5.3工序3：铣座孔上顶面...............................................................15 2.5.4工序4：粗、半精、精（细）镗Φ110H6、Φ125H6轴承孔..................16 2.5.5工序5：攻4xM8螺纹孔 (24)2.5.6工序6：钻17Φ孔..................................................................... 25 2.5.7工序7：扩17Φ孔..................................................................... 26 2.5.8工序8：铰17Φ孔..................................................................... 27 2.5.9工序9：锪32φ埋头孔............................................................... 28 2.6本章小结....................................................................................... 29 3 专用夹具设计................................................................................. 29 3.1镗孔夹具设计.................................................................................29 3.1.1问题的提出.............................................................................. 29 3.1.2夹具的设计.............................................................................. 29 3.2本章小结.......................................................................................39 结论......................................................................................................39 设计心得 .............................................................................................40 致 谢................................................................................................... 41 参考文献............................................................................................. 41 装配图、零件图附后 (42)1绪论1.1课题背景随着科学技术的发展，各种新材料、新工艺和新技术不断涌现，机械制造工艺正向着高质量、高生产率和低成本方向发展。

1. 塑件的分析脱模斜度0.75度图1.1 塑件结构示意图1.1外形尺寸该塑件壁厚为2mm，塑件外形尺寸不大，塑件熔体流程不太长，塑件材料为无填充材料的PP，流动性好，适合于注射成型。

1.2精度等级本塑件采用一般精度4级。

1.3脱模斜度由于该塑件的脱模高度约为70mm，由脱模斜度表可查得：聚丙烯PP的脱模斜度为0.75°。

2. 成型材料PP的成型特性与工艺参数2.1 PP的成型特性聚丙烯为白色蜡状塑料，外观似聚乙烯，但比聚乙烯更轻，密度为0.9~0.91g/cm3，强度、刚度、硬度、耐热性均优于低压聚乙烯，可在100℃左右使用，具有良好的电性能和高频绝缘性，不受温度影响，但低温时易变脆、不耐磨，易老化，适于制作一般机械零件、耐腐蚀零件和绝缘零件。

PP的主要性能指标如表2.1所示表2.1 PP物理性能参数名称参数密度0.9~0.91g/cm3比体积 1.10~1.11cm3/g吸水率0.03%~0.04%熔点170~176℃收缩率 1.0%~3.0%比热容1930J/(Kg.℃)屈服强度37Mpa拉伸弹性模量 1.65×103Mpa弯曲强度67Mpa弯曲弹性模量 1.45×103Mpa2.2 PP的工艺参数聚丙烯PP是非极性结晶性塑料，吸湿性小，约为0.03﹪~0.04﹪,一般不需干燥，流动性好，溢边料为0.025~0.04mm，收缩范围及收缩值大，并具各向异性，易发生缩孔、凹痕和变形，热稳定性好，成型温度范围较宽，抗氧化能力低，在塑化前应加入一定比例的抗氧剂，塑料壁厚应均匀，避免缺胶、尖角，以防应力集中。

其注射工艺参数如表2.2所示表2.2 PP的注射工艺参数名称参数螺杆转速30~60r/min 料筒温度前段160~180℃中段180~200℃后段200~230℃喷嘴温度180~190℃模具温度40~80℃注射压力70~120Mpa冷却时间20~90s成型时间40~120s3. 设备型号的确定3.1估算塑件一次成型的注射量3.1.1塑件体积和质量的计算塑件的体积按式3.1计算ab a a a d V l l h d h ⋅⋅+⋅⋅+⋅∏+⋅⋅⋅∏=⎪⎭⎫ ⎝⎛222212塑（式 3.1）cm33210264)2161221246227064(-⨯⨯⨯+⨯⨯+⨯⨯∏+⨯⨯⨯∏=⎪⎭⎫ ⎝⎛=36.07cm 3塑件的质量按式3.2计算V 塑塑⋅=ρm（式 3.2）g 82.3207.3691.0=⨯=式中： ρ----聚丙烯的密度，取0.91g/cm 3选择注射机型号为SZ ——100/60，其理论注射量Vc=100cm 3。
