电力系统线路短路电流计算、应用及限制措施

发电厂和变电站中短路电流的限制措施随着现代社会的快速发展，电力已经成为人们生产生活中不可或缺的重要能源，因此电站和变电站的建设也成为发电行业的重要一环。

然而，发电厂和变电站中短路电流的限制措施也同样重要，对于保障电力系统的安全运行具有不可或缺的作用。

一、短路电流的概念在电力系统中，短路是指在两个或多个带电导体之间形成了一个低电阻的通路，电源所提供的电能被迅速释放，电流瞬间异常增大，达到最大值，称为短路电流。

如果不加以限制，短路电流会导致电力设备受损，严重时导致电力事故。

二、短路电流的危害短路电流是电力系统中的一种大电流，会对设备进行某种形式的热损坏，例如烧断绝缘材料，损坏开关、变压器等电力设备。

此外，短路电流还会造成电压降低，导致电能损失。

三、短路电流的限制措施1.电气保护电气保护是电力系统中最为常见的限制短路电流的措施，通过中央处理器的介入，实现对电力设备的继电保护，保障电力系统的安全运行。

电气保护系统能够精准的识别短路和故障，及时地对电力设备进行故障隔离，保护设备免受损坏。

2.电源侧限流器电源侧限流器是一种主动控制电流的装置，可以将短路电流控制在一定范围内，通过主动的限流方式避免电路出现过电流的损伤。

采用电源侧限流器可以使电路保持在安全范围内，保护设备免受损坏。

3.主副变压器配合在电力系统中，主变压器和副变压器的配合也可以限制短路电流。

当发生短路时，主变压器会在短路部位所形成的磁场中产生反向磁势，抵消短路电压的作用，从而降低短路电流。

此时副变压器可以提供一定的阻抗，将短路电流进一步限制在安全范围内。

四、结论在电力系统中，短路电流是一种非常危险的现象，会对设备造成严重的损坏。

为了保障电力系统的安全运行，采取正确的短路电流限制措施是十分必要的。

以上措施均可以实现对短路电流的限制，保护电力设备免受损害，实现电力系统的安全运行。

然而，在实际的电力系统中，短路电流的限制并不是一件简单的事情。

电力系统中存在着复杂多变的负荷和电源情况，加上各种复杂的负载特性，使得短路电流的限制变得更加困难。

关于电网短路电流问题以及限制短路电流的改进措施发表时间：2019-05-20T10:15:16.233Z 来源：《电力设备》2018年第34期作者：汪尚斌1 卢峥嵘2[导读] 摘要：在电力系统不断发展之后，由于电网机制和电源负载的不断增加，系统容量不断增加，短路电流水平也在不断增加。

（1国网新疆电力有限公司哈密供电公司新疆哈密 839000；2国网新疆电力有限公司检修公司新疆乌鲁木齐 830001）摘要：在电力系统不断发展之后，由于电网机制和电源负载的不断增加，系统容量不断增加，短路电流水平也在不断增加。

如何限制短路电流，研究短路电流水平是电网建设发展中必须考虑的重要的问题。

本文介绍了短路电流的定义，原因和危害；然后，从改变电网结构的角度，我们寻求限制短路电流的措施。

关键词：短路电流；问题；短路电流原因；措施；一、概述随着电力系统的不断发展，变电站容量，城市和工业中心负荷密度不断增加，大容量发电机组不断连接到电网，系统之间的强大互联，必然会突出一个新问题，即全部电力系统的水平电网的短路电流不断增加。

电网中的各种输变电设备，如变电站的开关、变压器、变压器、母线、电线、支撑绝缘子和接地网，都必须满足短路电流增加的要求。

也就是说，短路电流水平的问题。

选择合理的短路电流水平不仅是系统规划和设计问题，而且是一个重要的技术和经济政策问题。

包括电网短路电流水平在内的一些因素包括：短路电流的周期和非周期分量的值，恢复电压的上升陡度，单相接地的短路比电路电流为三相短路电流，以及电网元件之间的统计短路电流值的分布。

这些因素影响断路器的断路性能和设备参数的选择，也与电网结构，中性点接地方式和变电站出线数量有密切关系。

二、电力系统的短路考虑以下几个方面的问题：1.、系统短路电流水平上限值的选择决定了开关设备的分断能力，开关设备和变电站中元件的动态和热稳定性，以及对通信设备和触点的干扰。

和接地网的跨步电压。

目前的水平越高，建设和投资的成本就越高。

案 例 AN LI摘要：短路故障是电力系统的常见故障之一。

短路故障发生以后，电路中会产生强度较大的短路电流，并在短时间内达到最大值，对电力系统连接的相关设备以及电路本身都会造成较大的电流危害。

因此，本文对电力系统短路故障产生的原因以及短路电流的危害进行了简要介绍，并讨论有关限制短路电流的相关对策措施。

关键词：电力系统；短路故障；短路电流一、电力系统发生短路故障的原因及其类型（一）电力系统发生短路故障的因素电力系统中的短路故障，就是由于电力系统中的相与相之间或者相与地之间的绝缘体在遭到破坏以后，逐渐形成的非正常的低阻抗通路。

从目前我国对电力系统短路故障的研究来看，引发短路故障的因素主要分内部因素和外部因素两种。

1.外部因素所谓的外部因素是指电路系统本身没有出现问题，而是由于气候因素、意外因素等外在因素的影响，而造成了系统中的绝缘体被破坏，从而导致电力系统发生了短路故障，对电力系统的正常运行产生了影响。

例如：大风天气引起的电杆歪倒；霜冻天气引起的导线覆冰；动物长期经过，导致裸露在外的在载流部分受到影响。

因此，在实际的工作中，要重视短路故障产生的外在因素，做好电路系统的安全防控工作。

2.内部因素所谓的内部因素，就是线路自然老化导致的绝缘体外露，从而导致电力系统发生了短路的现象。

除此之外，电力系统中，电路安装不合理也是导致短路故障发生的原因之一。

（二）电力系统短路故障的类型按照电力系统短路故障的行程，可以将短路故障分为四种类型，分别是：单相接地短路、两相短路、两相接地短路、三相短路；电力系统短路故障发生后的状态来看，三相短路后，电路仍然可以保持三相对称的状态，可以称之为对称短路。

其余三种，都可称之为不对称短路；按照短路持续时间以及停电后的短路状态是否能够自行消除，可以将短路故障分为瞬时性和持续短路性两种。

如果是受到动物长时间停留或者是带电物体进入系统内，导致的电路故障，一旦动物离开或者是带点物体远离故障线路，该线路就能恢复正常供电。

电力系统短路故障及短路电流危害、限制措施摘要:电力系统在运行中,由于多种原因,难免会出现故障,而使系统的正常运行遭到破坏,各种短路故障是破坏电力系统正常运行最为常见而且危害最大的原因。

本文简要探讨短路故障原因,短路电流危害及限制短路电流措施。

关键词:短路短路故障短路电流危害限制措施1 短路产生的原因和分类所谓短路,指的是由于电力系统相与相之间或相与地之间的绝缘破坏后,形成了非正常的低阻抗通路。

短路产生的原因来自于外部和内部。

外部原因:雷电、风暴、环境污染和动物进入造成的绝缘破坏,如雷击造成的闪络放电或避雷器动作,大风造成架空断线或导线覆冰引起电杆倒塌,如运行人员带负荷拉刀闸,线路或设备检修后未拆除接地线就加电压,如挖沟损伤电流,鸟兽(包括蛇,鼠等)跨接在裸露的载流部分等;内部原因:绝缘材料的老化破裂,如绝缘材料的自然老化,设计、安装及维护不良等所造成的设备缺陷发展成短路等。

按短路后的电路状态区分,短路的形式有四种:三相短路,单相接地,两相短路,两相接地短路。

其中三相短路后电路保持三相对称状态,称为对称短路;其余的三种短路形式均称为不对称短路。

按短路因素的持续时间、停电后短路状态是否自动消除,将短路分为瞬时性短路和持续性短路两种。

例如,因动物进入带电体间引起的短路,当动物被击落或烧毁后,短路因素消失,停电后可立即恢复供电,因此称为瞬时性短路。

电气设备绝缘破坏,输电线倒杆引起的短路则是持续性短路。

2 短路电流的危害短路电流可达几十到几百千安,因此造成很大的危害。

包括两个阶段的危害:短路过程中的危害和短路结束后的危害。

短路过程中的危害:短路电流使设备发热增加,短路持续时间较长时,设备可能过热以致损坏(短路电流大量发热,对电气设备产生热破坏,称为热稳固性破坏);短路点附近支路中出现比正常值大许多倍的电流,在导体间产生很大的机械应力,可能使导体和它们的支架遭到破坏(短路电流产生很大的电动力,对电气设备造成机械破坏,称为动稳固性破坏);短路点附近电网电压严重下降,影响负荷供电,并破坏了功率送端与功率受端之间的能量传输,导致送端旋转机组减速,使电力系统两部分频率不相等,称为失步;不对称短路后三相电流不对称,产生负序电流引起旋转电动机和转子表层发热,单相接地和两相接地,还产生零序电流,对外界造成很大的干扰磁场,影响通信。

配变电系统短路电流计算实用手册一、引言配变电系统是供电系统中非常重要的组成部分，它承担着将输电网的高压电能转变为适合用户使用的低压电能的任务。

在实际运行中，因为各种原因，配变电系统往往会发生短路故障，而短路电流计算是保证配变电系统运行安全的关键步骤之一。

编制一份实用的短路电流计算手册，具有非常重要的现实意义。

二、短路电流计算基本概念1. 短路电流的定义短路电流是指在系统中发生短路时，短路处通过的电流。

它的大小和系统的电路参数、电源特性等有密切关系。

2. 短路电流计算的基本原理短路电流计算的基本原理是根据电力系统各个部件的参数和连接方式，通过适当的计算方法来确定系统中各个位置的电流值。

这些位置包括隔离开关处、变压器的低压侧、高压侧等。

3. 短路电流计算的意义短路电流计算的意义在于，通过计算短路电流，可以评估各个部件在短路条件下的承受能力，提供为系统的保护装置、设备选择和运行参数的选择等提供依据。

三、短路电流计算的方法和步骤1. 短路电流计算的方法短路电流计算的方法主要包括对称分量法、零序分量法、模型法等。

这些方法各有特点，适用于不同的系统和条件。

2. 短路电流计算的步骤短路电流的计算一般包括以下步骤：确定短路点，选取短路电流计算方法，建立系统模型，进行计算，评估结果。

四、短路电流计算的实用手册编制1. 实用手册的结构短路电流计算的实用手册一般包括以下内容：引言、基本概念和原理、计算方法和步骤、示例分析、案例分析、个人观点和理解等。

2. 实用手册的编制在编制实用手册时，作者应该综合考虑读者的实际需求，尽量以通俗易懂的方式来表达复杂的计算方法和步骤，同时还要提供丰富的示例和案例进行分析和讨论。

五、个人观点和理解作为配变电系统设计和运行人员，我认为短路电流计算是一个非常重要的工作，它关系到配电系统的安全、稳定运行。

编制一份实用的短路电流计算手册对于工程实践具有非常重要的意义。

我在实践中也深切体会到了短路电流计算的重要性，并且通过不断学习和实践，不断提高自己在这方面的能力和水平。

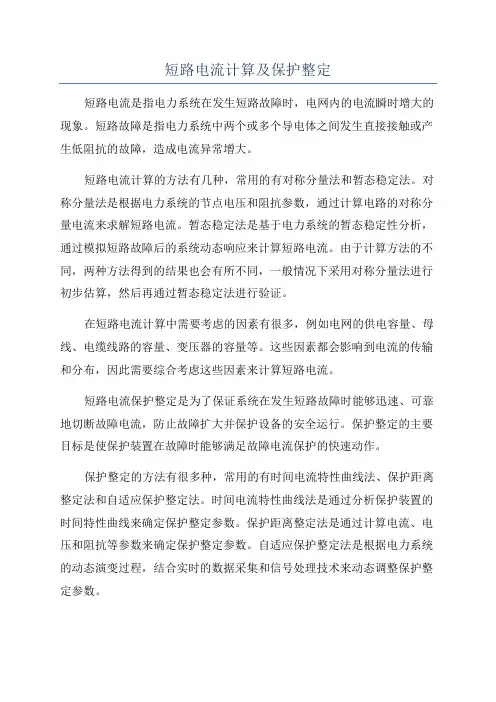

短路电流计算及保护整定短路电流是指电力系统在发生短路故障时，电网内的电流瞬时增大的现象。

短路故障是指电力系统中两个或多个导电体之间发生直接接触或产生低阻抗的故障，造成电流异常增大。

短路电流计算的方法有几种，常用的有对称分量法和暂态稳定法。

对称分量法是根据电力系统的节点电压和阻抗参数，通过计算电路的对称分量电流来求解短路电流。

暂态稳定法是基于电力系统的暂态稳定性分析，通过模拟短路故障后的系统动态响应来计算短路电流。

由于计算方法的不同，两种方法得到的结果也会有所不同，一般情况下采用对称分量法进行初步估算，然后再通过暂态稳定法进行验证。

在短路电流计算中需要考虑的因素有很多，例如电网的供电容量、母线、电缆线路的容量、变压器的容量等。

这些因素都会影响到电流的传输和分布，因此需要综合考虑这些因素来计算短路电流。

短路电流保护整定是为了保证系统在发生短路故障时能够迅速、可靠地切断故障电流，防止故障扩大并保护设备的安全运行。

保护整定的主要目标是使保护装置在故障时能够满足故障电流保护的快速动作。

保护整定的方法有很多种，常用的有时间电流特性曲线法、保护距离整定法和自适应保护整定法。

时间电流特性曲线法是通过分析保护装置的时间特性曲线来确定保护整定参数。

保护距离整定法是通过计算电流、电压和阻抗等参数来确定保护整定参数。

自适应保护整定法是根据电力系统的动态演变过程，结合实时的数据采集和信号处理技术来动态调整保护整定参数。

保护整定的过程中需要考虑的因素包括设备的故障电流、故障电流的持续时间、系统的负荷水平、系统的容量、系统的稳定性等。

这些因素都会直接影响到保护装置的整定和动作。

总之，短路电流计算和保护整定是电力系统设计和运行中的重要环节，它们能够保障电力设备的安全运行，防止故障扩大和造成更大的经济损失。

因此，在进行电力系统设计和运营管理时，需要充分考虑短路电流计算和保护整定的相关要求，确保系统的安全和可靠运行。
