短路电流的危害及限制措施正式版

发电厂和变电站中短路电流的限制措施随着现代社会的快速发展，电力已经成为人们生产生活中不可或缺的重要能源，因此电站和变电站的建设也成为发电行业的重要一环。

然而，发电厂和变电站中短路电流的限制措施也同样重要，对于保障电力系统的安全运行具有不可或缺的作用。

一、短路电流的概念在电力系统中，短路是指在两个或多个带电导体之间形成了一个低电阻的通路，电源所提供的电能被迅速释放，电流瞬间异常增大，达到最大值，称为短路电流。

如果不加以限制，短路电流会导致电力设备受损，严重时导致电力事故。

二、短路电流的危害短路电流是电力系统中的一种大电流，会对设备进行某种形式的热损坏，例如烧断绝缘材料，损坏开关、变压器等电力设备。

此外，短路电流还会造成电压降低，导致电能损失。

三、短路电流的限制措施1.电气保护电气保护是电力系统中最为常见的限制短路电流的措施，通过中央处理器的介入，实现对电力设备的继电保护，保障电力系统的安全运行。

电气保护系统能够精准的识别短路和故障，及时地对电力设备进行故障隔离，保护设备免受损坏。

2.电源侧限流器电源侧限流器是一种主动控制电流的装置，可以将短路电流控制在一定范围内，通过主动的限流方式避免电路出现过电流的损伤。

采用电源侧限流器可以使电路保持在安全范围内，保护设备免受损坏。

3.主副变压器配合在电力系统中，主变压器和副变压器的配合也可以限制短路电流。

当发生短路时，主变压器会在短路部位所形成的磁场中产生反向磁势，抵消短路电压的作用，从而降低短路电流。

此时副变压器可以提供一定的阻抗，将短路电流进一步限制在安全范围内。

四、结论在电力系统中，短路电流是一种非常危险的现象，会对设备造成严重的损坏。

为了保障电力系统的安全运行，采取正确的短路电流限制措施是十分必要的。

以上措施均可以实现对短路电流的限制，保护电力设备免受损害，实现电力系统的安全运行。

然而，在实际的电力系统中，短路电流的限制并不是一件简单的事情。

电力系统中存在着复杂多变的负荷和电源情况，加上各种复杂的负载特性，使得短路电流的限制变得更加困难。

浅析电力系统短路电流的危害和防范措施摘要：随着人们的生产生活对电力的需求和依赖程度不断加大，电力系统短路电流的危害也越来越受到人们的关注。

短路电流不但会造成相关设备和输电线路的损坏，同时也会破坏整个电网的正常运转，有些情况下还会威胁到人畜的生命安全。

为了有效防止电力短路的出现并对短路电流进行有效防范，必须综合采取以下各项措施：（1）合理规划电网结构；（2）正确选择电网的接线方式；（3）大力发展直流输电；（4）使用故障电流限制器；（5）加强变电器绕组变形的诊断工作。

当然，这是一项长期的、艰巨的任务，需要相关各方相互协作，常抓不懈才能起到应有的作用。

关键词：电力短路；短路电流；防范措施0.引言当前随着社会经济的发展和人们生活水平的提高，对电力的需求越来越大，在这种情况下电网规模也随之不断扩大，与此相对应的，电力系统出现短路的概率也随之提高，导致短路电流的现象不断出现，严重影响了电网的安全运行。

为了更好地确保人们生产生活的用电需求以及促进电网更快、更好的发展，有必要对电力系统短路电流的危害进行深入的分析，并以此为基础制定出相应的防范短路电流的措施。

1 短路电流概述短路电流通常指的是在电力系统运行时，相与相之间以及相与地之间出现的各种非正常连接（就是通常讲的短路）情况时流过的电流。

短路电流的数值大小是由电气距离决定的，不过，几乎每次都远超额定电流，在那些大容量的电力系统里，其数值甚至可高达数万安，因此通常都对电力系统造成很大的破坏。

2 短路电流的危害（1）为防止因短路电流突然增大造成线路和设备损坏，各种相关的串接设备如断路器、隔离开关等，以及母线等都需要具备能够承担大电流冲击的能力，所以这些设备都需要选择或者更换成大容量的。

而且除了这些设备以外，输电线路也要相应的换成大容量的以与之相适应，这样相关企业就不得不为此增大设备投入的成本。

（2）当短路电流增大的时候，系统的单相接地短路电流也会跟着增大，最终造成铁塔周围接触电压与跨步电压一同升高，严重威胁到周围经过的人畜的生命安全。

案 例 AN LI摘要：短路故障是电力系统的常见故障之一。

短路故障发生以后，电路中会产生强度较大的短路电流，并在短时间内达到最大值，对电力系统连接的相关设备以及电路本身都会造成较大的电流危害。

因此，本文对电力系统短路故障产生的原因以及短路电流的危害进行了简要介绍，并讨论有关限制短路电流的相关对策措施。

关键词：电力系统；短路故障；短路电流一、电力系统发生短路故障的原因及其类型（一）电力系统发生短路故障的因素电力系统中的短路故障，就是由于电力系统中的相与相之间或者相与地之间的绝缘体在遭到破坏以后，逐渐形成的非正常的低阻抗通路。

从目前我国对电力系统短路故障的研究来看，引发短路故障的因素主要分内部因素和外部因素两种。

1.外部因素所谓的外部因素是指电路系统本身没有出现问题，而是由于气候因素、意外因素等外在因素的影响，而造成了系统中的绝缘体被破坏，从而导致电力系统发生了短路故障，对电力系统的正常运行产生了影响。

例如：大风天气引起的电杆歪倒；霜冻天气引起的导线覆冰；动物长期经过，导致裸露在外的在载流部分受到影响。

因此，在实际的工作中，要重视短路故障产生的外在因素，做好电路系统的安全防控工作。

2.内部因素所谓的内部因素，就是线路自然老化导致的绝缘体外露，从而导致电力系统发生了短路的现象。

除此之外，电力系统中，电路安装不合理也是导致短路故障发生的原因之一。

（二）电力系统短路故障的类型按照电力系统短路故障的行程，可以将短路故障分为四种类型，分别是：单相接地短路、两相短路、两相接地短路、三相短路；电力系统短路故障发生后的状态来看，三相短路后，电路仍然可以保持三相对称的状态，可以称之为对称短路。

其余三种，都可称之为不对称短路；按照短路持续时间以及停电后的短路状态是否能够自行消除，可以将短路故障分为瞬时性和持续短路性两种。

如果是受到动物长时间停留或者是带电物体进入系统内，导致的电路故障，一旦动物离开或者是带点物体远离故障线路，该线路就能恢复正常供电。

电力系统短路故障及短路电流危害、限制措施摘要:电力系统在运行中,由于多种原因,难免会出现故障,而使系统的正常运行遭到破坏,各种短路故障是破坏电力系统正常运行最为常见而且危害最大的原因。

本文简要探讨短路故障原因,短路电流危害及限制短路电流措施。

关键词:短路短路故障短路电流危害限制措施1 短路产生的原因和分类所谓短路,指的是由于电力系统相与相之间或相与地之间的绝缘破坏后,形成了非正常的低阻抗通路。

短路产生的原因来自于外部和内部。

外部原因:雷电、风暴、环境污染和动物进入造成的绝缘破坏,如雷击造成的闪络放电或避雷器动作,大风造成架空断线或导线覆冰引起电杆倒塌,如运行人员带负荷拉刀闸,线路或设备检修后未拆除接地线就加电压,如挖沟损伤电流,鸟兽(包括蛇,鼠等)跨接在裸露的载流部分等;内部原因:绝缘材料的老化破裂,如绝缘材料的自然老化,设计、安装及维护不良等所造成的设备缺陷发展成短路等。

按短路后的电路状态区分,短路的形式有四种:三相短路,单相接地,两相短路,两相接地短路。

其中三相短路后电路保持三相对称状态,称为对称短路;其余的三种短路形式均称为不对称短路。

按短路因素的持续时间、停电后短路状态是否自动消除,将短路分为瞬时性短路和持续性短路两种。

例如,因动物进入带电体间引起的短路,当动物被击落或烧毁后,短路因素消失,停电后可立即恢复供电,因此称为瞬时性短路。

电气设备绝缘破坏,输电线倒杆引起的短路则是持续性短路。

2 短路电流的危害短路电流可达几十到几百千安,因此造成很大的危害。

包括两个阶段的危害:短路过程中的危害和短路结束后的危害。

短路过程中的危害:短路电流使设备发热增加,短路持续时间较长时,设备可能过热以致损坏(短路电流大量发热,对电气设备产生热破坏,称为热稳固性破坏);短路点附近支路中出现比正常值大许多倍的电流,在导体间产生很大的机械应力,可能使导体和它们的支架遭到破坏(短路电流产生很大的电动力,对电气设备造成机械破坏,称为动稳固性破坏);短路点附近电网电压严重下降,影响负荷供电,并破坏了功率送端与功率受端之间的能量传输,导致送端旋转机组减速,使电力系统两部分频率不相等,称为失步;不对称短路后三相电流不对称,产生负序电流引起旋转电动机和转子表层发热,单相接地和两相接地,还产生零序电流,对外界造成很大的干扰磁场,影响通信。

短路电流的危害及防范措施短路电流的定义短路电流是指在电路中由于非正常的接触、短路，或电器故障等原因引起的电路电流瞬间急剧升高的现象。

在短路时，电流的瞬时值往往是正常工作电流的数倍甚至数十倍，这种高幅值的电流会对电器设备和电力系统造成不可忽视的危害。

短路电流的危害尽管短路电流的持续时间很短，但是对于电器设备、电力系统来说，短路电流仍然会造成非常严重的危害，具体表现为：1.电器损坏：短路电流流经电路时，因为流动的电流瞬间非常大，会造成电器损坏或者烧毁等现象。

严重的短路甚至会产生火花和爆炸，对生命财产造成威胁。

2.线路过热：短路电流会导致电线产生过大的电流，电线的负荷会急遽加大并且不可逆转，从而使线路过载，引发电线过热、电线烧毁以及火灾等问题。

3.系统运行受影响：短路电流会对系统的正常运行产生副作用，如导致电力系统的不同部分由于电压的变化而断电，造成系统运行的瘫痪。

综合以上个方面，短路电流对电气设备的安全性和高效运转都带来了非常严重的影响。

短路电流的防范措施为了减少短路电流的危害，人们提出了各种各样的防范措施，维护了正常的电器设备和电力系统的安全使用。

1.安装保护装置：通过安装以细小电路器件制成的保护电路，可以有效地保护电路免受短路电流的侵害，阻止短路电流的继续流动。

一些常见的保护装置有保险丝、断路器等。

2.规范安装方法：为确保安装的电器设备可靠安全地工作，应遵循正确的安装规范，在施工中严格执行电接线安规以及设备的安装细节要求。

3.定期检查维护：定期检查设备的电学特性，如电阻、电容、电感等，防止因电器老化、腐蚀、疲劳等原因发生短路，同时保持设备的良好状态。

4.确保操作规范：在电器设备的操作过程中，要遵循操作细则，并确保人员操作规范，不得私自改变电气配线和设备接线，避免因操作不当引起短路电流。

综上所述，短路电流是不可忽略的一种问题，对电力系统和人员甚至财产安全都会造成很严重的威胁，必要的预防措施显得十分重要。

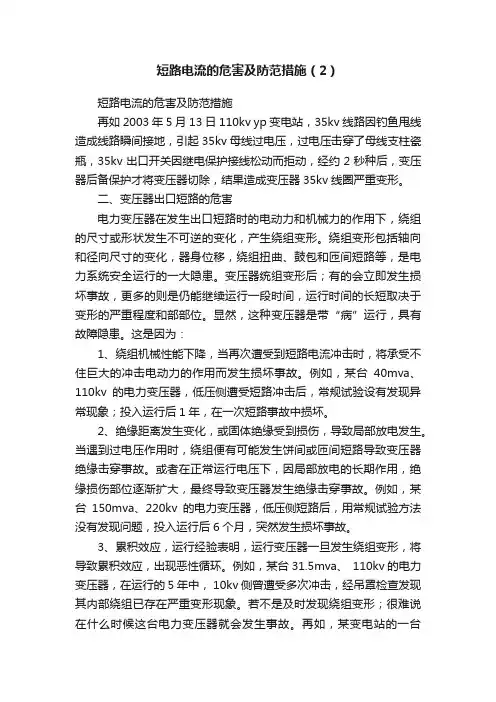

短路电流的危害及防范措施（2）短路电流的危害及防范措施再如2003年5月13日110kv yp变电站，35kv线路因钓鱼甩线造成线路瞬间接地，引起35kv母线过电压，过电压击穿了母线支柱瓷瓶，35kv出口开关因继电保护接线松动而拒动，经约2秒种后，变压器后备保护才将变压器切除，结果造成变压器35kv线圈严重变形。

二、变压器出口短路的危害电力变压器在发生出口短路时的电动力和机械力的作用下，绕组的尺寸或形状发生不可逆的变化，产生绕组变形。

绕组变形包括轴向和径向尺寸的变化，器身位移，绕组扭曲、鼓包和匝间短路等，是电力系统安全运行的一大隐患。

变压器统组变形后；有的会立即发生损坏事故，更多的则是仍能继续运行一段时间，运行时间的长短取决于变形的严重程度和部部位。

显然，这种变压器是带“病”运行，具有故障隐患。

这是因为：1、绕组机械性能下降，当再次遭受到短路电流冲击时，将承受不住巨大的冲击电动力的作用而发生损坏事故。

例如，某台40mva、110kv的电力变压器，低压侧遭受短路冲击后，常规试验设有发现异常现象；投入运行后1年，在一次短路事故中损坏。

2、绝缘距离发生变化，或固体绝缘受到损伤，导致局部放电发生。

当遇到过电压作用时，绕组便有可能发生饼间或匝间短路导致变压器绝缘击穿事故。

或者在正常运行电压下，因局部放电的长期作用，绝缘损伤部位逐渐扩大，最终导致变压器发生绝缘击穿事故。

例如，某台150mva、220kv的电力变压器，低压侧短路后，用常规试验方法没有发现问题，投入运行后6个月，突然发生损坏事故。

3、累积效应，运行经验表明，运行变压器一旦发生绕组变形，将导致累积效应，出现恶性循环。

例如，某台31.5mva、110kv的电力变压器，在运行的5年中， 10kv侧曾遭受多次冲击，经吊罩检查发现其内部绕组已存在严重变形现象。

若不是及时发现绕组变形；很难说在什么时候这台电力变压器就会发生事故。

再如，某变电站的一台40mva、110kv电力变压器发生短路后速断保护跳开三侧断路器，经预防性试验合格再投运1个月后，油中特征气体增长。

短路电流的危害及限制措施电力系统在运行中相与相之间或相与地(或中性线)之间发生非正常连接(短路)时流过的电流称为短路电流。

在三相系统中发生短路的基本类型有三相短路、两相短路、单相对地短路和两相对地短路。

三相短路因短路时的三相回路依旧是对称的，故称为对称短路；其他几种短路均使三相电路不对称，故称为不对称短路。

在中性点直接接地的电网中，以一相对地的短路故障为最多，约占全部短路故障的90%。

在中性点非直接接地的电力网络中，短路故障主要是各种相间短路。

发生短路时，由于电源供电回路阻抗的减小以及突然短路时的暂态过程，使短路回路中的电流大大增加，可能超过回路的额定电流许多倍。

短路电流的大小取决于短路点距电源的电气距离，例如，在发电机端发生短路时，流过发电机的短路电流最大瞬时值可达发电机额定电流的10～15倍，在大容量的电力系统中，短路电流可高达数万安培。

短路电流的危害短路电流将引起下列严重后果：短路电流往往会有电弧产生，它不仅能烧坏故障元件本身，也可能烧坏周围设备和伤害周围人员。

巨大的短路电流通过导体时，一方面会使导体大量发热，造成导体过热甚至熔化，以及绝缘损坏；另一方面巨大的短路电流还将产生很大的电动力作用于导体，使导体变形或损坏。

短路也同时引起系统电压大幅度降低，特别是靠近短路点处的电压降低得更多，从而可能导致部分用户或全部用户的供电遭到破坏。

网络电压的降低，使供电设备的正常工作受到损坏，也可能导致工厂的产品报废或设备损坏，如电动机过热受损等。

电力系统中出现短路故障时，系统功率分布的突然变化和电压的严重下降，可能破坏各发电厂并联运行的稳定性，使整个系统解列，这时某些发电机可能过负荷，因此，必须切除部分用户。

短路时电压下降的愈大，持续时间愈长，破坏整个电力系统稳定运行的可能性愈大。

短路电流的限制措施为保证系统安全可靠地运行，减轻短路造成的影响，除在运行维护中应努力设法消除可能引起短路的一切原因外，还应尽快地切除短路故障部分，使系统电压在较短的时间内恢复到正常值。
