220kV高频线路继电保护装置检验作业指导书

变电站220kV
线 开关
保护全部/部分检验作业指导书
编号：Q/XXX
XX供电公司XX工区XX班
1工作任务
1・1本作业指导书针对220kV双母线接线的线路间隔停电时全部保护装置的定期检验（全部或部分检验）作业。

1・2本间隔保护配置：_____________________________________________________________________________________ 2作业准备阶段
2. 1准备工作
2. 2检验工器具、材料表
2.3危险点分析及安全控制措施
2.4人员分工
3作业阶段
3. 1开工
3・2安全措施的执行及确认危险点
监护到位人:
工作成员签字（工作人员对所派工作任务、质量要求明确、安全措施清楚后签名）:
相关班组联系人: 备注：
3. 3作业流程
3.4竣工。

1．编制依据《工程建设标准强制性条文》电力工程部分，国家建设部（2006年版）；《电气装置安装工程电气设备交接试验标准》GB50150—2006；《电力建设安全工作规程》（火力发电厂部分）。

《电力建设安全健康与环境管理工作规定》2002年；《防止电力生产重大事故的二十五项重点要求》2000年版；江苏省如高高压电气有限公司、山东泰开电气有限公司设备说明书及出厂证件；2．工程概况：工程名称和试验范围：国电大武口发电厂上大压小热电联产（2×330MW）工程，220kV 屋外配电装置采用3/2电气主接线形式，试验范围包括电流互感器、电压互感器、隔离开关、六氟化硫断路器等。

主要工作量包括：220kV电流互感器6组，其型号为IOSK245；220kV电容式电压互感器6组，其中2组母线电压互感器（单相）和4组线路电压互感器（三相），其型号为TEMP-220SU(其中进线和母线电压互感器不带载波装置)；六氟化硫断路器6组，其型号分别为LTB245E1-3P（四组）、LTB245E1-1P（两组）；高压隔离开关12组，其型号为GW7A-252。

3.试验准备及具备的条件：人员准备：高压试验技术员1名、继电保护技术员1名、电测仪表检定员1名、试验员2名；试验人员应熟悉图纸、设备，准备好要使用的仪器仪表。

具备的条件：电流互感器、电压互感器、六氟化硫断路器等设备安装就位，对于断路器试验要求能进行分、合闸操作。

做介质损耗角正切值tgδ试验要求环境温度应不低于5℃。

4.主要试验仪器设备：2500V、1000V兆欧表、3628D全自动变比测试仪、AI-6000型介质损耗测试仪、标准电容、交直流分压器、HLDZ-1回路电阻仪、升流器、电流互感器、调压器、1#干电池、机械万用表、电流表（）、电流表（）电压表（0-600V）、试验变压器、KC-98H4型开关机械特性测试仪。

5.试验程序及试验方法：电流互感器试验：试验项目：测量绕组的绝缘电阻；测量绕组的直流电阻；测量电流互感器的励磁特性曲线；检查互感器引出线的极性；检查互感器的变比；测量电流互感器介质损失角正切值tgδ；试验步骤及要求：测量绕组的绝缘电阻。

编号：Q/H G D—X X—X X X X220kV主变（RCS-978E型）保护全部校验作业指导书（范本）编写：年月日审核：年月日批准：年月日作业负责人：作业日期年月日时至年月日时安徽省电力公司1范围本作业指导书适用于220kV主变RCS-978E型保护全部校验工作,其他变电站同类型保护装置的全部校验工作可参照本指导书执行。

2引用文件下列标准及技术资料所包含的条文，通过在本作业指导书中的引用，而构成为本作业指导书的条文。

本作业指导书出版时，所有版本均为有效。

所有标准及技术资料都会被修订，使用本作业指导书的各方应探讨使用下列标准及技术资料最新版本的可能性。

DL408—-2005国家电网公司电力安全工作规程（变电站和发电厂电气部分）JJG1027—1991测量误差及数据处理DL/T623—1997电力系统继电保护和安全自动装置运行评价规程JB/T9568—2000电力系统继电器、保护及自动装置通用技术条件国家电网科〔2009〕572号《继电保护和电网安全自动装置现场工作保安规定》（87）水电电生字第108号继电保护及电网安全自动装置检验条例DL/T624—1997继电保护微机型试验装置技术条件GB/T7261—2000继电器及装置基本试验方法DL/T478—2001静态继电保护及安全自动装置通用技术条件DL/T527—2002静态继电保护装置逆变电源技术条件GB14285—1993继电保护和安全自动装置技术规程RCS-978系列微机变压器成套保护装置技术说明书RCS-978系列微机变压器成套保护装置培训教材RCS-978系列微机变压器成套保护装置调试大纲RCS-978系列微机变压器成套保护装置检验规程Q/GDW161—2007《线路保护及辅助装置标准化设计规范》Q/GDW175—2008《变压器、高压并联电抗器和母线保护及辅助装置标准化设计规范》《<国家电网公司十八项电网重大反事故措施>继电保护专业重点实施要求》《微机保护软件管理规定》国家电网公司《电力安全工作规程》及安徽省电力公司宣贯意见2010版国家电网公司《电网调度安全风险辨识防范手册》3修前准备3.1作业任务及作业条件3.2人员要求3.3备品备件3.4工器具及相关资料3.5危险点分析与预控3.6人员分工4作业程序及作业标准(试验记录见附录B) 4.1开工4.2检修电源的使用4.3检修内容和工艺标准4.4竣工5验收记录6作业指导书执行情况评估附录A：XX变220kV#1主变保护校验二次工作安全措施票单位：编号：执行人：监护人：恢复人：监护人附录B：XX变电站220kV#1主变保护全部校验试验报告工作负责人：工作成员：试验日期：B.1保护屏（#1、#1#1）后接线及插件外观检查B.2保护屏（#1、#1#1）上压板检查B.3屏蔽接地检查B.4绝缘测试记录B.5逆变电源测试B.6通电初步检查B.7保护屏#1测试B.7.1交流量精度测试表格二：表格三：表格二：B.8保护屏#1#1测试B.8.2差动保护测试B.8.3高压侧后备保护测试表格一：B.9整组传动试验B.10断路器控制回路检查B.11保护定值核对B.12状态检查B.13终结。

XXX变220kVXXX线保护全部校验标准化作业指导书编写：年月日审核：年月日批准：年月日一、WXH-802保护装置检验6 开入量检查（加重合闸把手）7 模数变换系统检查(1)零漂检验：(试验时电流回路开路、电压回路短接)8 整定值检验（1）高频保护2）高频零序保护（2）距离Ⅰ段（3）距离Ⅱ段（4）距离Ⅲ段（5）距离保护反方向出口故障（6）零序过流Ⅳ段（加定值和时间）（7）PT断线过流保护（8）重合闸动作逻辑（9）重合闸时间测试（10）外部量核对二、SF-600型收发信机检验（加试验方法）5 通道裕量整定三、RCS-931保护装置检验7 模数变换系统检查8 整定值检验（1）纵联差动（通道自环状态下试验）A：纵联差动压板退出状态下，D:零序差动保护（2）距离Ⅰ段（3）距离Ⅱ段（4）距离Ⅲ段（5）距离保护反方向出口故障（6）零序过流Ⅳ段（7）PT断线过流保护（单相断线）（8）重合闸动作逻辑（9）重合闸时间测试（10）保护在两侧断路器分闸状态时的电流传输测试(带通道) 该项放入整组试验项目里（11）保护在两侧断路器合闸状态时的电流传输测试(带通道)该项放入整组试验项目里（12）保护远跳功能检查该项放入整组试验项目里（13）外部量核对四、80%Ue下整组试验及二次回路验证试验4.1 WXH-802线路保护整组传动试验（六统一版整组试验、非六统一版整组试验，结合电科院2012年下发版本该，通道整组细化。

4.2 RCS-931线路保护整组传动试验4.3 开关本体及操作箱相关试验七、带负荷检查7.1 交流电压、电流相序检查及电压测量7.2 潮流及其他记录7.3 交流电流实测数据（相位数据表示UA超前电流的角度）八、校验工作终结添加重要反措内容7. 80%额定电压整组传动试验（SF6断路器、弹簧机构）7.1 整组传动试验保护屏（80%额定控制电源）7.2其它保护跳本开关试验7.3开关本体及操作箱相关试验注1：在试验条件不具备的情况下，在间隔停送电再进行检查。

220kV光纤线路继电保护装置检验作业指导书1概述本指导书依据: 《输电线路保护装置通用技术条件》GB15145-2008等标准编制。

适用于220kV线路光纤保护装置检验作业。

2 仪器设备继电保护综合校验装置、数字式万用表、1000V/500V兆欧表、CT综合测试仪、钳型电流表。

3技术资料主要包括与现场实际相符的图纸、出厂说明书及操作手册、最新整定单，运行班组的缺陷记录（运行中所发现的缺陷和异常(事故）、设备技术参数、历史检验数据和上次检验报告等。

4危险点提示1）进入工作现场对检修设备不清，误入、误登带电设备2）断路器机构检查防机械伤人3）检修电源使用防低压交流触电4）调试试验完二次措施未恢复5重要回路检查6检验项目与内容7工作结束内容与要求1）工作负责人应会同工作人员检查试验记录,严禁有漏试项目。

2）全部工作完毕，拆除所有试验接线（应先拆开电源侧）。

3）工作负责人监督工作班成员按安全措施票恢复安全措施，全部设备及回路应恢复到工作开始前状态。

4）清扫、整理作业现场，清点工具及回收材料。

5）装设防雨、防泄漏、防飞扬等设施，并有消防等应急安全防范设施，且有醒目的标识。

6）工作负责人在检修试验记录上详细记录本次工作所校验项目、发现的问题、试验结果和存在的问题等。

7）经值班员验收合格，并在检验记录单上各方签字后，办理工作票终结手续。

8 带负荷测试1）在负荷电流不小于10%In(额定电流）时进行。

2）记录有功P和无功Q的数值，用公式Φ＝tg－1（|Q|/|P|）计算功率因数。

3）测量二次电压、电流的幅值和相位，以实际负荷为基准，检验电压、电流互感器变比是否正确，核对交流电压和交流电流之间的相位关系，应符合一次潮流走向。

220kV光纤线路继电保护装置外部检验单光纤线路继电保护装置定值检验单。

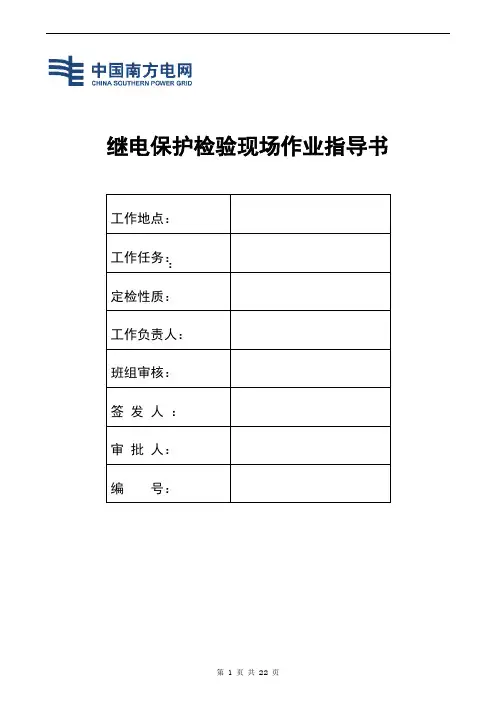

继电保护检验现场作业指导书：工作地点： 工作任务： 定检性质：工作负责人： 班组审核： 签 发 人 ： 审 批 人： 编 号：一、范围本作业指导书适用于220kV 线保护装置、辅助保护装置、断路器保护装置及保护通道现场验收检验工作。

二、规范性引用文件《作业指导书编写导则》（生［2008］19号）《中国南方电网继电保护及二次回路验收规范》《中国南方电网继电保护反事故措施汇编》DL/T 995-2006《继电保护及安全自动装置检验规程》三、支持文件LFP-901、LFP-902、LFP-923、装置说明书、220kV 线施工图、施工单位安装调试报告。

四、危险点分析注：本验收工作随220kV 变电站基建验收进行220kV 变电站为新建变电站，此处不需列安全措施票。

五、作业准备5.1、工期5.2工作准备5.3 仪器仪表及工器具六、设备主要参数6.1、保护配置6.2、通道配置注：6.3保护软件版本号及校验码A、LFP－901B保护B、LFP-923C保护C、LFP-902B保护3、FOX40继电保护光纤接口装置接口情况4、CSY-102装置相关信息七、交流电流回路检查八、开工条件九、作业环境温度：℃湿度：天气：风力：（填写说明见范本）填写说明：天气填写晴、阴、雨、多云雷阵雨等；风力填写微风、大风等，或按风力等级填写十、二次回路安全措施布置10.1危险点分析及控制10.2操作项目十一、绝缘检查十二、试验项目及数据12.1、220kV 线路保护屏LFP-902线路保护装置检查 A 、逆变电源检查（检查要求参照范本）（1）拉合直流试验：检查情况： ；（2）直流电源缓慢上升时的自启动性能检验检查情况： （3）时钟的整定 检查情况： （4）时钟的失电保护功能检验检查情况： （5）保护功能投退检验 检查情况： （6）检验键盘 检查情况： （7）打印机与保护装置的联机试验 检查情况： （8）装置开入、开出检验 检查情况： （9）各装置通讯正常状态检验 检查情况： B 、电流、电压采集系统检查（检查要求参照范本）⑴、检验电流幅值线性精度（通入三相对称电流或将电流回路顺极性串联通入单相电流，通过菜单“↑—RELAY STATUS —CPU1/CPU2 STATUS ”观察刻度值⑵、检验电压幅值线性精度（将电压线并联加入单相电压，通过菜单“↑—RELAY STATUS—CPU1/CPU2 STATUS”观察刻度值）⑶电流、电压相位特性检查（通入三相正常电压电流，进入菜单“↑—RELAY STATUS—CPU1/CPU2 STATUS-PHASE ANGLES”打印采样值，检查采样值与所加电流、电压的实际相位与极性一致。

中国南方电网有限责任公司企业标准
Q/CSG411020-2014
南方电网
220kV 线路保护定检
作业指导书
中国南方电网有限责任公司 发 布
220kV线路保护定检作业指导书
（本作业指导书不适用数字化变电站定检）
二、作业过程
装置的定检时，应对保护装置具备的所有功能（依据厂家提供资料）及其开入、开出量进行校验；对于实际使用情况与保护装置说明书不同及不能使用的保护功能，应在保护装置上和定检报告中详细注明，并报相应调度机构备案。

6.1主一保护装置功能检验
1)软件版本检查
2)逆变电源检验
3)电流、电压采样精度
4)保护开入量检查
5)保护开出量检查
6)对时检查
7)功能检查（使用时视具体保护型号填写）
装置定值及功能校验内容，一般情况下，可结合有关回路的检验验证保护功能，可不进行定值校验；在定检周期
1)软件版本检查
2)逆变电源检验
3)电流、电压采样精度检验
4)保护开入量检查
5)保护开出量检查
6)对时检查
7)功能检查（使用时视具体保护型号填写）
装置定值及功能校验内容，一般情况下，可结合有关回路的检验验证保护功能，可不进行定值校验；在定检周期
1)软件版本检查
2)逆变电源检验
3)电流、电压采样精度检验
4)保护开入量检查
5)保护开出量检查
6)对时检查
7)功能检查（使用时视具体保护型号填写）
装置定值及功能校验内容，一般情况下，可结合有关回路的检验验证保护功能，可不进行定值校验；在定检周期。

220kV线路保护装臵检修作业指导书1.安全措施和注意事项1.1安全措施1.1.1断开220kV线路断路器，拉开断路器隔离刀闸，在断路器和刀闸操作把手悬挂“禁止合闸．有人工作”标示牌。

1.1.2在断路器出线侧悬挂三相短路接地线或推上地刀。

1.1.3断开断路器直流操作电源和信号电源小空开。

1.1.4断开交流电压小空开。

1.1.5拉开控制盘内220kV线路对应的公用信号电源小刀闸DK。

1.1.6按照安全措施卡（见附件一、二）做好相应安全措施。

1.1.7断开保护屏内220kV线路对应的CT二次端子盘内、外连接片。

1.2注意事项1.2.1安全注意事项1）认真执行《电业安全工作规程》、《工作票制度》及《继电保护和电网安全自动装臵现场工作保安规定》，认真履行《继电保护安全措施票》制度，工作中加强监护，不得误碰其他运行设备，严防继电保护“三误”事故的发生。

2）使用交直流电源时,应做好防止短路及人身触电措施。

3）严禁直流系统及电压互感器二次回路短路或接地,严禁电流互感器二次回路开路及永久接地点断开。

4）保护柜前后做好标志,将工作部分和运行部分严格分开。

5）在做安全措施时,应有专人监护,解开一个接线头应及时记录并用绝缘胶布包扎好后才能解开下一个线头;外部电源全部退出以后,还要用万用表检查保护装臵已无交直流电压,确证与其它外围回路已脱开。

6）《安全措施卡》必须由相关部门审核、签字、审批。

工作人员严格按照《安全措施卡》逐项执行（安全措施见附件1；附件2）逐项做好记录,并有专人监护检查。

7）严格按照《安全措施卡》逐项恢复逐项做好记录,并有专人监护检查。

1.2.2试验注意事项1）尽量少拔插装臵模件,不触摸模件电路,不带电插拔模件。

2）使用的电烙铁、示波器必须与屏柜可靠接地。

3）试验前应检查屏柜及装臵在运输中是否有明显的损伤或螺丝松动,特别是回路的螺丝及连片，不允许有丝毫松动的情况。

4）校对程序校验码及程序形成时间5）更换元件时使用瓦数较小的加热工具,并用散热较好工具夹住元件,速度要快、时间要短，以免元件和电路板局部过热。
