防城港核电厂非安全级DCS网络结构和设备功能浅议

DCS系统在核能发电中的应用核能作为清洁、高效的能源发展方向，正受到越来越多的关注和应用。

在核电站的运行中，一个稳定、高效的监控系统至关重要。

DCS （Distributed Control System，分散控制系统）作为一种先进的控制系统，广泛应用于核能发电领域，具有优异的性能和稳定性。

本文将对DCS系统在核能发电中的应用进行探讨和分析。

一、DCS系统的基本概念和特点1.1 DCS系统的概念DCS系统是一种分布式控制系统，通过将控制任务分散到各个子系统，实现对整个工业过程的集中控制和管理。

它由多个控制节点、数据采集终端和工作站组成，通过高速通信网络进行数据传输与共享。

DCS系统具有灵活性强、可靠性高、可扩展性好等特点。

1.2 DCS系统的特点DCS系统应用于核能发电领域，具有以下特点：首先，DCS系统具有高可靠性。

在核能发电厂中，安全是至关重要的，DCS系统的高可靠性能够有效保障系统的安全运行。

其次，DCS系统具有较强的实时性。

核电站的运行需要对各个系统进行实时监控，DCS系统能够快速响应、实时处理数据，并进行相应的控制操作。

再次，DCS系统具有良好的可扩展性。

随着核电厂的不断升级和改造，DCS系统可以便捷地扩展和升级，以适应不同的工作需求。

最后，DCS系统具有灵活的网络拓扑结构。

核电厂作为一个庞大的系统，它的结构复杂多变，DCS系统能够根据实际情况设计合适的网络拓扑结构，提高系统的运行效率。

二、2.1 数据采集与控制在核能发电过程中，DCS系统可以通过各个子系统对关键参数进行实时采集，并将数据传输到控制中心，进行数据分析和处理。

同时，DCS系统能够对核电厂的各个设备进行监控和控制，如调节主核心冷却剂流量、控制蒸汽发生器水位等。

通过DCS系统的数据采集和控制，能够确保核能发电过程的稳定性和安全性。

2.2 故障诊断与安全保护DCS系统还可以实现对核能发电设备的故障诊断和安全保护。

通过实时监测各个设备的运行状态和工作参数，DCS系统能够发现设备故障和异常情况，并及时报警或采取相应的应对措施，保障核电厂的安全运行。

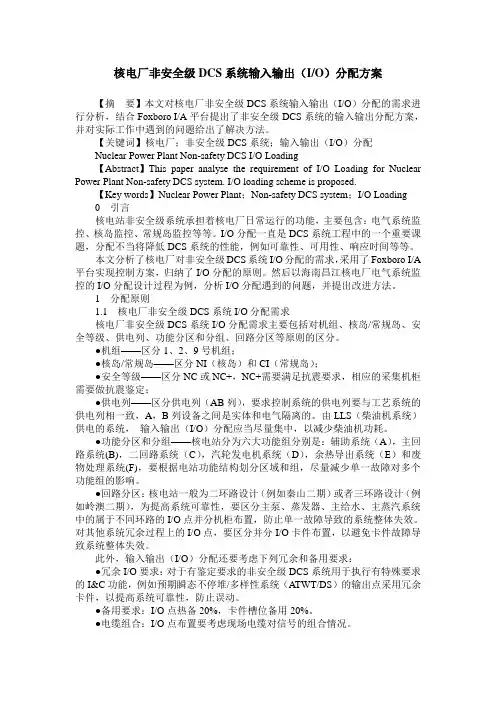

核电厂非安全级DCS系统输入输出（I/O）分配方案【摘要】本文对核电厂非安全级DCS系统输入输出（I/O）分配的需求进行分析，结合Foxboro I/A平台提出了非安全级DCS系统的输入输出分配方案，并对实际工作中遇到的问题给出了解决方法。

【关键词】核电厂；非安全级DCS系统；输入输出（I/O）分配Nuclear Power Plant Non-safety DCS I/O Loading【Abstract】This paper analyse the requirement of I/O Loading for Nuclear Power Plant Non-safety DCS system. I/O loading scheme is proposed.【Key words】Nuclear Power Plant；Non-safety DCS system；I/O Loading 0引言核电站非安全级系统承担着核电厂日常运行的功能，主要包含：电气系统监控、核岛监控、常规岛监控等等。

I/O分配一直是DCS系统工程中的一个重要课题，分配不当将降低DCS系统的性能，例如可靠性、可用性、响应时间等等。

本文分析了核电厂对非安全级DCS系统I/O分配的需求，采用了Foxboro I/A 平台实现控制方案，归纳了I/O分配的原则。

然后以海南昌江核电厂电气系统监控的I/O分配设计过程为例，分析I/O分配遇到的问题，并提出改进方法。

1分配原则1.1核电厂非安全级DCS系统I/O分配需求核电厂非安全级DCS系统I/O分配需求主要包括对机组、核岛/常规岛、安全等级、供电列、功能分区和分组、回路分区等原则的区分。

●机组——区分1、2、9号机组；●核岛/常规岛——区分NI（核岛）和CI（常规岛）；●安全等级——区分NC或NC+，NC+需要满足抗震要求，相应的采集机柜需要做抗震鉴定；●供电列——区分供电列（AB列），要求控制系统的供电列要与工艺系统的供电列相一致，A，B列设备之间是实体和电气隔离的。

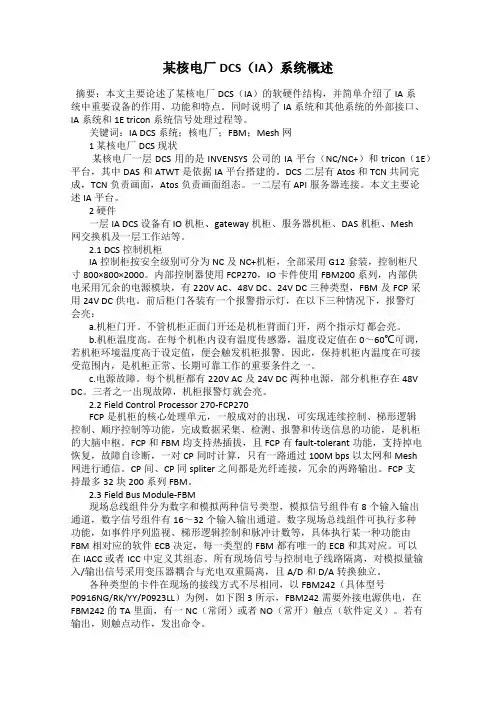

某核电厂DCS（IA）系统概述摘要：本文主要论述了某核电厂DCS（IA）的软硬件结构，并简单介绍了IA系统中重要设备的作用、功能和特点。

同时说明了IA系统和其他系统的外部接口、IA系统和1E tricon系统信号处理过程等。

关键词：IA DCS系统；核电厂；FBM；Mesh网1 某核电厂DCS现状某核电厂一层DCS用的是INVENSYS公司的IA平台（NC/NC+）和tricon（1E）平台，其中DAS和ATWT是依据IA平台搭建的。

DCS二层有Atos和TCN共同完成，TCN负责画面，Atos负责画面组态。

一二层有API服务器连接。

本文主要论述IA平台。

2 硬件一层IA DCS 设备有IO机柜、gateway机柜、服务器机柜、DAS机柜、Mesh网交换机及一层工作站等。

2.1 DCS控制机柜IA控制柜按安全级别可分为NC及NC+机柜，全部采用G12套装，控制柜尺寸800×800×2000。

内部控制器使用FCP270，IO卡件使用FBM200系列，内部供电采用冗余的电源模块，有220V AC、48V DC、24V DC三种类型，FBM及FCP采用24V DC供电。

前后柜门各装有一个报警指示灯，在以下三种情况下，报警灯会亮：a.机柜门开。

不管机柜正面门开还是机柜背面门开，两个指示灯都会亮。

b.机柜温度高。

在每个机柜内设有温度传感器，温度设定值在0～60℃可调，若机柜环境温度高于设定值，便会触发机柜报警。

因此，保持机柜内温度在可接受范围内，是机柜正常、长期可靠工作的重要条件之一。

c.电源故障。

每个机柜都有220V AC及24V DC两种电源，部分机柜存在48V DC。

三者之一出现故障，机柜报警灯就会亮。

2.2 Field Control Processor 270-FCP270FCP是机柜的核心处理单元，一般成对的出现，可实现连续控制、梯形逻辑控制、顺序控制等功能，完成数据采集、检测、报警和传送信息的功能，是机柜的大脑中枢。

DCS系统原理和结构DCS系统（Distributed Control Systems）是一种用于工业自动化控制的系统，用于监测和控制生产过程中的各种参数和设备。

它由一系列连接在一起的分布式控制器组成，这些控制器可以独立工作，同时又可以相互通信，形成一个整体系统。

DCS系统的原理和结构是其运行和功能的基础，下面将详细介绍。

1.数据采集：DCS系统通过连接各种传感器、执行器等设备，实时采集生产过程中的各种参数数据，如温度、压力、流量等。

这些数据被传输到控制器中进行处理。

2.数据处理：控制器接收到采集的数据后，进行处理分析，根据预设的控制策略和算法，生成控制命令，并将其发送给执行器，调节系统的状态。

3.控制：控制器根据接收到的数据进行控制，维持系统在设定的工作状态，确保生产过程稳定运行。

4.通信：DCS系统通过网络连接各个控制器，实现信息的共享和互通，从而实现全系统的集中监控和控制。

1.控制器：控制器是DCS系统的核心部件，通常由主控制器和分散控制器组成。

主控制器负责整个系统的整体控制和监控，而分散控制器负责对具体的设备和过程进行控制。

2.I/O模块：I/O模块是连接控制器和各种传感器、执行器的接口设备，负责采集和输出数据。

它将传感器采集到的信号转换为数字信号，并发送给控制器进行处理。

3.通信网络：通信网络是连接各个控制器和外部设备的媒介，通常采用以太网、现场总线等通信协议。

它实现了各个控制器之间的数据传输和共享。

4.人机界面：人机界面是工程师和操作人员与DCS系统交互的窗口，通常包括监控屏幕、操作面板等设备。

通过人机界面，操作人员可以对系统进行监控和控制。

5.数据存储设备：数据存储设备用于记录和保存系统运行过程中的数据，例如历史数据、故障记录等。

这些数据可以用于分析系统运行状态和优化控制策略。

总的来说，DCS系统是一个由多个控制器组成的分布式自动化控制系统，采用数据采集、处理、控制和通信等原理实现对生产过程的监控和控制。

DCS的基本结构及原理DCS（Distributed Control System，分散控制系统）是一种广泛应用于工业自动化领域的控制系统，它是由多个分布在不同位置的控制器通过网络连接而形成的分散控制系统。

DCS系统的基本结构和工作原理如下：1.基本结构：DCS系统的基本结构包含以下几个主要组成部分：(1)控制器：是DCS系统的核心，负责实时处理和控制系统中的各种信号和数据。

控制器通常由硬件和软件两部分组成，其中硬件包括处理器、存储器、输入输出接口等，而软件则是控制器的操作系统和应用程序。

(2)人机界面：为了方便操作和监控系统，DCS系统通常配备了人机界面，用于显示实时数据、控制参数的设定和调整，以及报警和故障的处理等。

人机界面有多种形式，如操作终端、PC软件、网络浏览器等。

(3)传感器和执行器：传感器负责收集各种设备和过程参数的实时数据，如温度、压力、流量等；而执行器则用于控制各种被控对象，如阀门、电机等。

传感器和执行器通过输入输出模块与控制器相连接。

(4)通信网络：控制器之间通过通信网络进行数据的传输和交换。

通信网络可以采用以太网、现场总线、串行通信等多种方式，其中以太网是DCS系统最常用的通信方式之一，它具有传输速度快、数据容量大、可靠性高等特点。

2.工作原理：DCS系统的工作原理主要包括以下几个方面：(1)数据采集和处理：根据控制策略和设定参数，控制器通过输入输出模块从传感器和执行器中采集实时数据，并对其进行处理和分析。

(2)控制策略和算法：控制器根据设定的控制策略和算法，对采集到的数据进行逻辑运算和计算，生成相应的控制命令。

(3)信号传输和执行控制：生成的控制命令通过通信网络传输给执行器，执行器根据控制命令调整对应的工作状态，控制被控对象的运行。

(4)监控和调节：DCS系统通过人机界面实时显示各种参数和数据，并根据实际情况进行监控和调节。

当系统出现异常或故障时，系统会产生相应的报警信号，提醒操作员及时处理。

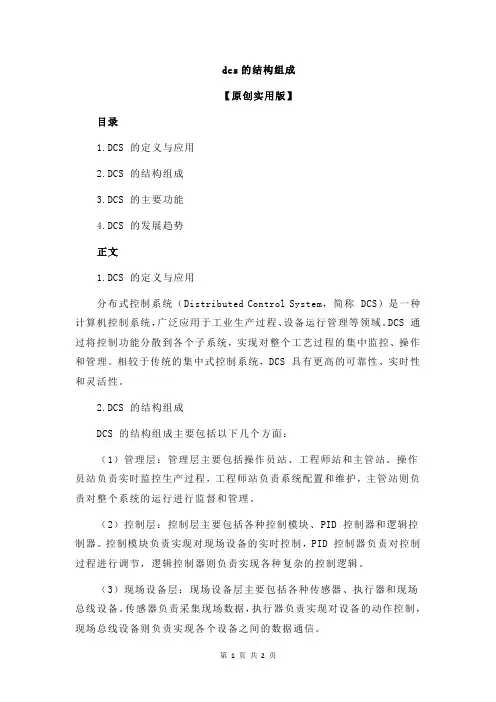

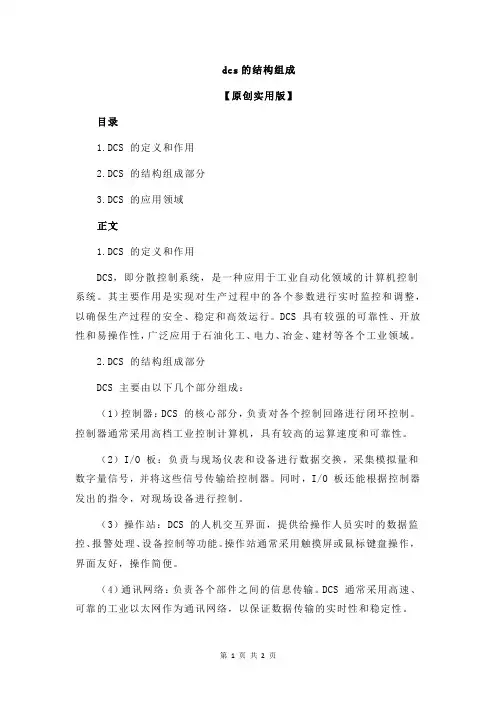

dcs的结构组成【原创实用版】目录1.DCS 的定义与应用2.DCS 的结构组成3.DCS 的主要功能4.DCS 的发展趋势正文1.DCS 的定义与应用分布式控制系统（Distributed Control System，简称 DCS）是一种计算机控制系统，广泛应用于工业生产过程、设备运行管理等领域。

DCS 通过将控制功能分散到各个子系统，实现对整个工艺过程的集中监控、操作和管理。

相较于传统的集中式控制系统，DCS 具有更高的可靠性、实时性和灵活性。

2.DCS 的结构组成DCS 的结构组成主要包括以下几个方面：（1）管理层：管理层主要包括操作员站、工程师站和主管站。

操作员站负责实时监控生产过程，工程师站负责系统配置和维护，主管站则负责对整个系统的运行进行监督和管理。

（2）控制层：控制层主要包括各种控制模块、PID 控制器和逻辑控制器。

控制模块负责实现对现场设备的实时控制，PID 控制器负责对控制过程进行调节，逻辑控制器则负责实现各种复杂的控制逻辑。

（3）现场设备层：现场设备层主要包括各种传感器、执行器和现场总线设备。

传感器负责采集现场数据，执行器负责实现对设备的动作控制，现场总线设备则负责实现各个设备之间的数据通信。

3.DCS 的主要功能DCS 的主要功能包括：实时控制、过程监控、报警管理、数据记录、趋势分析、设备维护等。

通过这些功能，DCS 能够实现对整个生产过程的自动化管理，提高生产效率和产品质量。

4.DCS 的发展趋势随着科技的不断发展，DCS 也在不断地更新换代。

未来的 DCS 将更加智能化、网络化和一体化。

具体表现在以下几个方面：（1）智能化：未来的 DCS 将具备更强大的人工智能，能够自主学习和优化控制策略。

（2）网络化：DCS 将与企业内部的其他信息系统实现无缝集成，实现数据的共享和交流。

（3）一体化：DCS 将与生产设备的设计、制造和运行等环节实现紧密结合，形成一个完整的产业链。

DCS系统原理和结构DCS（分布式控制系统）是一种在工业过程控制领域中被广泛应用的自动化控制系统。

它的原理和结构是通过集中管理和控制分布在整个系统中的分散设备，实现对工业过程的自动化控制。

1.可分布性：DCS系统的设备分布在整个系统范围内，通过分布式的结构和网络连接，实现各个设备之间的信息交互和共享。

这种可分布性的特点使得DCS系统具备高度的灵活性和可扩展性。

2.分散性：DCS系统采用模块化的设计方式，将整个系统划分为多个功能模块，每个模块对应一个具体的任务。

这样可以降低系统的复杂性，提高系统的可靠性和可维护性。

3.高可用性：DCS系统采用冗余设计，通过多个相同的设备并行工作，保证系统在一些设备发生故障时能够自动切换到备用设备。

这种冗余设计可以降低系统的停机时间，提高系统的可用性。

4.分层结构：DCS系统采用分层的结构，将整个系统划分为多个层次，每个层次对应不同的功能和责任。

常见的DCS系统通常包括控制层、运行层、管理层和信息层。

控制层负责对过程进行实时监测和控制，运行层负责对过程进行计划和调度，管理层负责系统的管理和维护，信息层负责采集和存储过程数据。

5.数据共享：DCS系统通过网络连接将各个设备连接在一起，实现数据的共享和交换。

各个设备可以实时获取和传递数据，以便进行控制决策和调度操作。

这种数据共享的机制可以保证整个系统各个部分之间的协调和一致性。

硬件部分包括传感器、执行器、PLC（可编程逻辑控制器）、DCS控制器、通信模块等。

传感器用于将过程中的各种参数（温度、压力、流量等）转换为电信号，以便进行监测和控制。

执行器用于接收控制指令，并对过程进行调节和控制。

PLC是一种专用的计算机设备，负责对设备进行控制和监测。

DCS控制器是DCS系统的核心设备，负责整个系统的控制和管理。

通信模块用于设备之间的数据传输和通信。

软件部分包括操作系统、HMI（人机界面）、控制逻辑编程、数据存储等。

操作系统负责整个DCS系统的运行和管理。

DCS系统的工作原理及优势分析DCS (Distributed Control System)是分布式控制系统的缩写，它是一种现代化的工业自动化控制系统。

DCS系统采用了分散式计算和控制的方式，将整个工业过程分解为多个子系统，并通过网络进行相互通信和协调。

本文将探讨DCS系统的工作原理以及其相比传统控制系统的优势。

一、DCS系统的工作原理DCS系统由多个分布在不同位置的控制设备组成，包括传感器、执行器、控制器等。

这些设备通过数据通信网络连接在一起，形成一个分布式的控制系统。

在DCS系统中，各个控制设备可以独立进行数据采集、处理和控制，并通过网络相互交流。

在DCS系统中，控制设备可以分为两类：控制器和站点。

控制器负责系统的整体控制和调度，它接收来自各个站点的数据，并进行数据处理和控制指令的生成。

而站点则是实际的执行者，它根据控制器的指令进行操作，并将执行结果反馈给控制器。

DCS系统的工作原理可以概括为以下几个步骤：1. 数据采集：各个站点负责采集感知到的数据，比如温度、压力等。

2. 数据处理：控制器接收到来自站点的数据后，进行数据处理和分析，生成相应的控制指令。

3. 控制指令传输：控制器将生成的控制指令通过数据通信网络发送给对应的站点。

4. 执行操作：站点接收到控制指令后，执行相应的操作，比如打开/关闭阀门、调节功率等。

5. 执行结果反馈：站点将执行结果反馈给控制器，包括执行状态、当前数值等。

6. 系统监控：控制器对系统的各个参数和状态进行监控，及时调整控制策略和处理异常情况。

通过以上的工作原理，DCS系统能够实现对工业过程的全方位控制和监控，提高了生产效率和产品质量。

二、DCS系统的优势分析与传统的集中式控制系统相比，DCS系统具有许多优势，主要体现在以下几个方面：1. 系统可靠性高：DCS系统采用了分散式的架构，即使某个站点出现故障，其他站点仍能正常运行。

这种冗余设计提高了系统的可靠性，降低了单点故障的风险。
