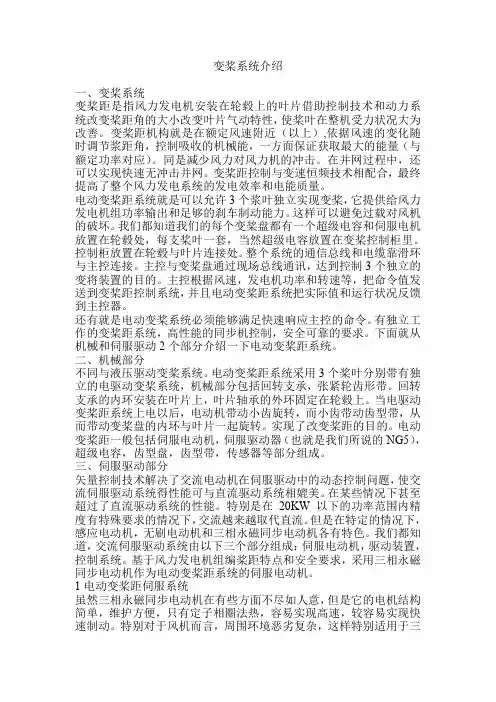

变桨系统介绍一、变桨系统变桨距是指风力发电机安装在轮毂上的叶片借助控制技术和动力系统改变桨距角的大小改变叶片气动特性,使桨叶在整机受力状况大为改善。
变桨距机构就是在额定风速附近(以上),依据风速的变化随时调节浆距角,控制吸收的机械能,一方面保证获取最大的能量(与额定功率对应)。
同是减少风力对风力机的冲击。
在并网过程中,还可以实现快速无冲击并网。
变桨距控制与变速恒频技术相配合,最终提高了整个风力发电系统的发电效率和电能质量。
电动变桨距系统就是可以允许3个浆叶独立实现变桨,它提供给风力发电机组功率输出和足够的刹车制动能力。
这样可以避免过载对风机的破坏。
我们都知道我们的每个变桨盘都有一个超级电容和伺服电机放置在轮毂处,每支桨叶一套,当然超级电容放置在变桨控制柜里。
控制柜放置在轮毂与叶片连接处。
整个系统的通信总线和电缆靠滑环与主控连接。
主控与变桨盘通过现场总线通讯,达到控制3个独立的变将装置的目的。
主控根据风速,发电机功率和转速等,把命令值发送到变桨距控制系统,并且电动变桨距系统把实际值和运行状况反馈到主控器。
还有就是电动变桨系统必须能够满足快速响应主控的命令。
有独立工作的变桨距系统,高性能的同步机控制,安全可靠的要求。
下面就从机械和伺服驱动2个部分介绍一下电动变桨距系统。
二、机械部分不同与液压驱动变桨系统。
电动变桨距系统采用3个桨叶分别带有独立的电驱动变桨系统,机械部分包括回转支承,张紧轮齿形带。
回转支承的内环安装在叶片上,叶片轴承的外环固定在轮毂上。
当电驱动变桨距系统上电以后,电动机带动小齿旋转,而小齿带动齿型带,从而带动变桨盘的内环与叶片一起旋转。
实现了改变桨距的目的。
电动变桨距一般包括伺服电动机,伺服驱动器(也就是我们所说的NG5),超级电容,齿型盘,齿型带,传感器等部分组成。
三、伺服驱动部分矢量控制技术解决了交流电动机在伺服驱动中的动态控制问题,使交流伺服驱动系统得性能可与直流驱动系统相媲美。

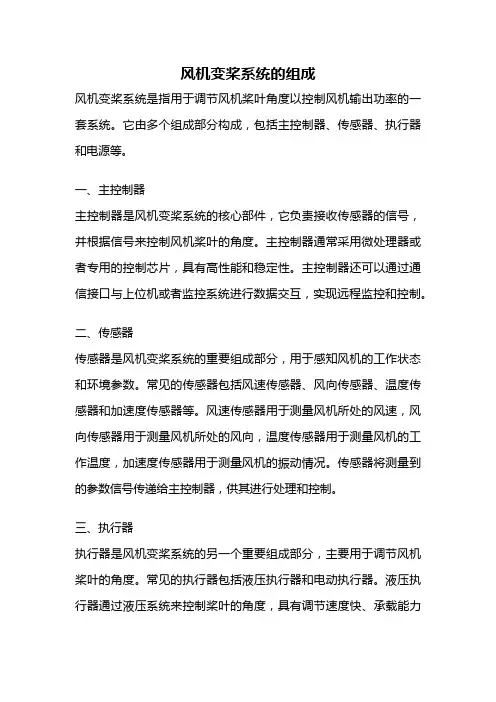

风机变桨系统的组成风机变桨系统是指用于调节风机桨叶角度以控制风机输出功率的一套系统。
它由多个组成部分构成,包括主控制器、传感器、执行器和电源等。
一、主控制器主控制器是风机变桨系统的核心部件,它负责接收传感器的信号,并根据信号来控制风机桨叶的角度。
主控制器通常采用微处理器或者专用的控制芯片,具有高性能和稳定性。
主控制器还可以通过通信接口与上位机或者监控系统进行数据交互,实现远程监控和控制。
二、传感器传感器是风机变桨系统的重要组成部分,用于感知风机的工作状态和环境参数。
常见的传感器包括风速传感器、风向传感器、温度传感器和加速度传感器等。
风速传感器用于测量风机所处的风速,风向传感器用于测量风机所处的风向,温度传感器用于测量风机的工作温度,加速度传感器用于测量风机的振动情况。
传感器将测量到的参数信号传递给主控制器,供其进行处理和控制。
三、执行器执行器是风机变桨系统的另一个重要组成部分,主要用于调节风机桨叶的角度。
常见的执行器包括液压执行器和电动执行器。
液压执行器通过液压系统来控制桨叶的角度,具有调节速度快、承载能力强的优点;电动执行器通过电机和传动装置来控制桨叶的角度,具有结构简单、可靠性高的优点。
执行器接收主控制器发送的控制信号,并将其转化为相应的动作,从而实现对桨叶角度的调节。
四、电源电源是风机变桨系统的能量来源,用于为主控制器、传感器和执行器等提供工作电压。
电源可以采用交流电源或者直流电源,根据实际情况选择合适的电源类型。
在风力发电系统中,通常使用直流电源,可以通过接入风力发电机的输出端来获取电能。
电源还需要具备一定的稳定性和可靠性,以确保整个系统的正常运行。
风机变桨系统的组成部分相互配合,共同完成对风机桨叶角度的控制。
主控制器接收传感器的信号,根据信号来判断风机的工作状态,并生成相应的控制信号。
执行器根据主控制器发送的控制信号来调节桨叶的角度,从而实现对风机输出功率的调节。
电源为整个系统提供工作电压,保证系统的正常运行。

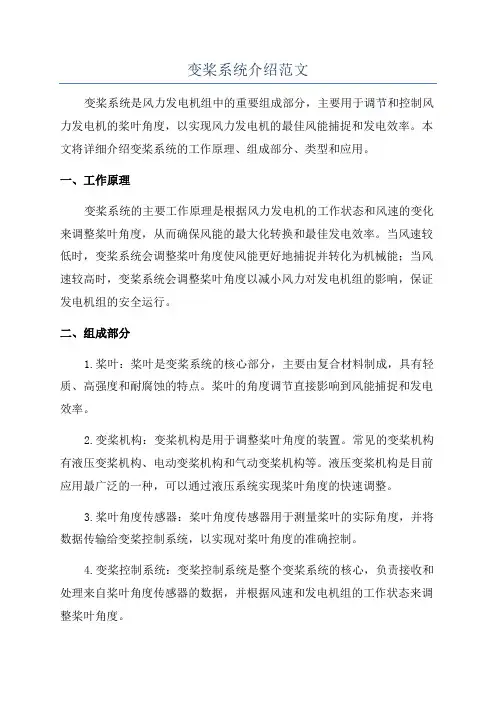

变桨系统介绍范文变桨系统是风力发电机组中的重要组成部分,主要用于调节和控制风力发电机的桨叶角度,以实现风力发电机的最佳风能捕捉和发电效率。
本文将详细介绍变桨系统的工作原理、组成部分、类型和应用。
一、工作原理变桨系统的主要工作原理是根据风力发电机的工作状态和风速的变化来调整桨叶角度,从而确保风能的最大化转换和最佳发电效率。
当风速较低时,变桨系统会调整桨叶角度使风能更好地捕捉并转化为机械能;当风速较高时,变桨系统会调整桨叶角度以减小风力对发电机组的影响,保证发电机组的安全运行。
二、组成部分1.桨叶:桨叶是变桨系统的核心部分,主要由复合材料制成,具有轻质、高强度和耐腐蚀的特点。
桨叶的角度调节直接影响到风能捕捉和发电效率。
2.变桨机构:变桨机构是用于调整桨叶角度的装置。
常见的变桨机构有液压变桨机构、电动变桨机构和气动变桨机构等。
液压变桨机构是目前应用最广泛的一种,可以通过液压系统实现桨叶角度的快速调整。
3.桨叶角度传感器:桨叶角度传感器用于测量桨叶的实际角度,并将数据传输给变桨控制系统,以实现对桨叶角度的准确控制。
4.变桨控制系统:变桨控制系统是整个变桨系统的核心,负责接收和处理来自桨叶角度传感器的数据,并根据风速和发电机组的工作状态来调整桨叶角度。
三、类型1.常规变桨系统:常规变桨系统通过调整桨叶角度来响应风速变化,以实现风能捕捉和发电效率的最大化。
常见的常规变桨系统包括液压变桨系统和电动变桨系统。
2.主动变桨系统:主动变桨系统是基于外部风速信息来主动调整桨叶角度的变桨系统。
通过接收来自气象站或其他风速监测设备的风速信息,主动变桨系统可以根据实时风速变化来调整桨叶角度,以实现最佳风能捕捉和发电效率。
3.响应变桨系统:响应变桨系统是基于发电机组内部状态变化来调整桨叶角度的变桨系统。
它通过监测发电机组的负载情况和发电机组的机械振动等指标,调整桨叶角度以保证发电机组的安全稳定运行。
四、应用变桨系统广泛应用于风力发电机组中。
华创CCWE-2000/103.D型风机变桨系统介绍(AB(罗克韦尔)变桨系统)目录1. 变桨系统概述及AB变桨系统组成 (3)2. 控制柜内模块简介及采集和控制的信号介绍 (4)2.1 1#变桨控制柜模块组成及测量和控制的信号介绍 (4)2.1.1 L18ER控制器(1769-L18ER-BB1B) (4)2.1.2 IB8模块(1734-IB8) (5)2.1.3 IR2模块(1734-IR2) (5)2.1.4 SSI模块(1734-SSI) (5)2.1.5 Anybus模块(以太网转Canopen模块) (5)2.2 2#变桨控制柜模块组成及测量和控制的信号介绍 (6)2.2.1 AENT/A从站: (6)2.2.2 IB8模块(1734-IB8) (6)2.2.3 IB8模块(1734-IB8) (6)2.2.4 OB8模块-负责命令信号输出 (6)2.2.5 IR2模块(1734-IR2) (7)2.2.6 SSI模块(1734-SSI) (7)2.2.6 Stratix2000交换机 (7)2.3 3#变桨控制柜模块组成及测量和控制的信号介绍 (7)2.3.1 AENT/A从站: (7)2.3.2 IB8模块(1734-IB8) (7)2.3.3 IB8模块(1734-IB8) (8)2.3.4 OB8模块-负责命令信号输出 (8)2.3.5 IR2模块(1734-IR2) (8)2.3.6 SSI模块(1734-SSI) (8)1. 变桨系统概述及AB变桨系统组成变桨系统是风力发电机的核心控制系统,变桨系统能够实时响应风机主控系统的指令,通过调节叶片桨距角,使得机组能够在多变的风况条件下平稳地运行,并获取最大限度的能量。
在低风速时高效发电,高风速时输出额定功率电能。
单个叶片变桨距装置一般包括控制器、伺服驱动器、伺服电机、减速机、变距轴承、传感器、角度限位开关、蓄电池、变压器等。
风力发电机变桨系统所属分类:技术论文来源:电器工业杂志更新日期:2011-07-20摘要:变浆系统是风力发电机的重要组成部分,本文围绕风力发电机变浆系统的构成、作用、控制逻辑、保护种类和常见故障分析等进行论述。
关键词:变桨系统;构成;作用;保护种类;故障分析1 综述变桨系统的所有部件都安装在轮毂上。
风机正常运行时所有部件都随轮毂以一定的速度旋转。
变桨系统通过控制叶片的角度来控制风轮的转速,进而控制风机的输出功率,并能够通过空气动力制动的方式使风机安全停机。
风机的叶片(根部)通过变桨轴承与轮毂相连,每个叶片都要有自己的相对独立的电控同步的变桨驱动系统。
变桨驱动系统通过一个小齿轮与变桨轴承内齿啮合联动。
风机正常运行期间,当风速超过机组额定风速时(风速在12m/s到25m/s之间时),为了控制功率输出变桨角度限定在0度到30度之间(变桨角度根据风速的变化进行自动调整),通过控制叶片的角度使风轮的转速保持恒定。
任何情况引起的停机都会使叶片顺桨到90度位置(执行紧急顺桨命令时叶片会顺桨到91度限位位置)。
变桨系统有时需要由备用电池供电进行变桨操作(比如变桨系统的主电源供电失效后),因此变桨系统必须配备备用电池以确保机组发生严重故障或重大事故的情况下可以安全停机(叶片顺桨到91度限位位置)。
此外还需要一个冗余限位开关(用于95度限位),在主限位开关(用于91度限位)失效时确保变桨电机的安全制动。
由于机组故障或其他原因而导致备用电源长期没有使用时,风机主控就需要检查备用电池的状态和备用电池供电变桨操作功能的正常性。
每个变桨驱动系统都配有一个绝对值编码器安装在电机的非驱动端(电机尾部),还配有一个冗余的绝对值编码器安装在叶片根部变桨轴承内齿旁,它通过一个小齿轮与变桨轴承内齿啮合联动记录变桨角度。
风机主控接收所有编码器的信号,而变桨系统只应用电机尾部编码器的信号,只有当电机尾部编码器失效时风机主控才会控制变桨系统应用冗余编码器的信号。
风力发电机组变桨系统介绍一.风力发电机组概述双馈风机1.风轮:风轮一般由叶片、轮毂、盖板、连接螺栓组件和导流罩组成。
风轮是风力机最关键的部件,是它把空气动力能转变成机械能。
大多数风力机的风轮由三个叶片组成。
叶片材料有木质、铝合金、玻璃钢等。
风轮在出厂前经过试装和静平衡试验,风轮的叶片不能互换,有的厂家叶片与轮毂之间有安装标记,组装时按标记固定叶片。
组装风轮时要注意叶片的旋转方向,一般都是顺时针。
固定扭矩要符合说明书的要求。
风轮的工作原理:风轮产生的功率与空气的密度成正比﹑与风轮直径的平方成正比﹑与风速的立方成正比.风力发电机风轮的效率一般在0.35—0.45之间(理论上最大值为0.593)。
贝兹(Betz)极限2.发电机与齿轮箱双馈异步发电机变频同步发电机同步发电机---风力发电机中很少采用(造价高﹑并网困难)(同步发电机在并网时必须要有同期检测装置来比较发电机侧和系统侧的频率﹑电压﹑相位,对风力发电机进行调整,使发电机发出电能的频率与系统一致;操作自动电压调压器将发电机电压调整到与系统电压相一致;同时,微调风力机的转速,从周期检测盘上监视,使发电机的电压与与系统的电压相位相吻合,就在频率﹑电压﹑相位同时一致的瞬间,合上断路器,将风力发电机并入电网.)永磁发电机---是一种将普通同步发电机的转子改变成永磁结构的发电机.组.异步发电机---是异步电机处于发电状态,从其激励方式有电网电源励磁(他励)发电和并联电容自励(自励)发电两种情况.电网电源励磁(他励)发电是将异步电机接到电网上, 电机内的定子绕组产生以同步转速转动的旋转磁场,再用原动机拖动,使转子转速大于同步转速,电网提供的磁力矩的方向必定与转速方向相反,而机械力矩的方向则与转速方向相同,这时就将原动机的机械能转化为电能. 异步电机发出的有功功率向电网输送,同时又消耗电网的有功功率作励磁,并供应定子与转子漏磁所消耗的无功功率,因此异步发电机并网发电时,一般要求加无功补偿装置,通常用并联电容补偿的方式.异步发电机的起动﹑并网很方便,且便于自动控制﹑价格低﹑运行可靠﹑维修便利﹑运行效率也较高,因此在风力发电机并网机组基本上都是采用异步发电机,而同步发电机则常用于独立运行.3.偏航控制系统风力机的偏航系统也称对风装置.其作用在于当风速矢量的方向变化时,能够快速平稳地对准风向,以便风轮获得最大的风能.大中型风力机一般采用电动的偏航系统来调整风轮并使其对准风向. 偏航系统一般包括感应风向的风向标, 偏航电机, 偏航行星齿轮减速器,回转体大齿轮等.解缆大多数风机的发电机输出功率的同轴电缆在风力机偏航时一同旋转,为了防止偏航超出而引起的电缆旋转,应该设置解缆装置,并增加扭缆传感器以监视电缆的扭转状态.4. 变桨控制系统5. 变流器6. 塔架风机四种不同的控制方式:1.定速定桨距控制(Fixed speed stall regulated)发电机直接连到恒定频率的电网,在发电时不进行空气动力学控制2.定速变桨距控制(Fixed speed pitch regulated)发电机直接连到恒定频率的电网,在大风时桨距控制用于调节功率3.变速定桨距控制(Variable speed stall regulated)变频器将发电机和电网去耦(decouples),允许转子速度通过控制发电机的反力矩改变.在大风时,减慢转子直到空气动力学失速限制功率到期望的水平.4.变速变桨距控制(Variable speed pitch regulated)变频器将发电机和电网去耦(decouples), 允许通过控制发电机的反力矩改变转子速度.在大风时,保持力矩, 桨距控制用于调节功率.二.基本知识三. 风力发电机组的信号(一) 机组状态参数检测1.转速风力发电机组转速的测量点有两个:即发电机转速和风轮转速。
风力发电机组变桨系统介绍一.风机变桨系统概述风力发电机组控制系统硬件分别安装在三个不同部分:1. 机舱控制,安装在机舱内2. 地面控制,安装在塔架底部3. 变桨控制,安装在轮毂内部人机界面触摸屏显示风机的运行状况和参数,或者启动或停止风机.风力发电机组四种控制方式:1. 定速定浆距控制(Fixed speed stall regulated)发电机直接连到恒定频率的电网,在发电时不进行空气动力学控制2. 定速变浆距控制(Fixed speed pitch regulated)发电机直接连到恒定频率的电网,在大风时浆距控制用于调节功率3. 变速定浆距控制(Variable speed stall regulated)变频器将发电机和电网去耦(decouples),允许转子速度通过控制发电机的反力矩改变.在大风时,减慢转子直到空气动力学失速限制功率到期望的水平.4. 变速变浆距控制(Variable speed pitch regulated)变频器将发电机和电网去耦(decouples), 允许通过控制发电机的反力矩改变转子速度.在大风时,浆距控制用于调节功率.二. 变桨系统的工作原理定浆距风机通过叶片的失速,即改变叶片横断面周围流动的气流,导致效率的损失,从而控制风机的最大输出功率;变浆距风机是通过叶片沿其纵向轴转动,改变气流对叶片的攻角,从而改变风力发电机组获得的空气动力转矩,使发电机功率输出保持稳定.变桨伺服控制系统作为风力发电控制系统的外环,在风力发电机组的控制中起着十分重要的作用.它控制风力发电机组的叶片节距角可以随风速的大小进行自动调节.在低风速起动时,桨叶节距可以转到合适的角度,使风轮具有最大的起动力矩;当风速过高时,通过调整桨叶节距,改变气流对叶片的攻角,从而改变风力发电机组获得的空气动力转矩,使发电机功率输出保持稳定.三. 变桨系统和定桨系统的比较定桨距失速调节型风力发电机组定奖距是指桨叶与轮载的连接是固定的,桨距角固定不变,即当风速变化时,桨叶的迎风角度不能随之变化,桨叶翼型本身所具有的失速特性.当风速高于额定风速时,气流的攻角增大到失速条件,使桨叶的表面产生涡流,效率降低,来限制发电机的功率输出。
变桨系统一、系统构成变桨控制系统采用三套直流电机伺服控制系统分别对每个桨叶的桨角进行控制,桨距角的变化速度一般不超过每秒,桨叶控制范围0°-90°每个桨叶分别采用一个带转角反馈的伺服电机进行单独调节,电机转角反馈采用光电编码器,安装在电动机轴上,采集电机转动角度,由伺服驱动系统实现转速速度闭环控制和变桨控制器实现的转角位置闭环控制。
伺服电机连接减速箱,通过主动齿轮与桨叶轮毂内齿圈相连,带动桨叶进行转动,实现对桨叶节距角的直接控制。
在轮毂内齿圈的安装第二个转角传感器,直接检测内齿圈转动的角度,即桨距角变化,该传感器作为冗余控制的参考值。
当电机输出轴、联轴器或转角传感器出现故障时,会出现两个转角传感器所测数据不一致的现象,控制器即可据此判断此类故障。
在轮毂内齿圈边上还装有两个接近开关,起限位作用。
变桨距控制系统的供电来自主控制室向上提供的三相400V(带零线)的交流电源,该电源通过滑环引入轮毂中的变桨系统,机舱内部智能充电器将交流电整流成直流电经蓄电池后向逆变单元和备用电源供电。
如果交流供电系统出现故障,需要一套备用电源系统向伺服控制器供电,在一段设定的允许时间内将桨叶调节为顺桨位置。
备用电源主要由基于铅酸蓄电池的储能机构和充放电管理模块构成,充放电管理模块向储能机构供电,并实现充放电过程的控制管理均采用直流永磁伺服电机实现桨叶驱动。
直流电机伺服控制器硬就件分为控制电路和功率逆变电路两大部分。
传统伺服控制采用从内到外依次为电流、速度、位置三闭环的控制结构。
采用蓄电池实现储能。
使用专用充电装置对蓄电池的充放电进行管理,在不同的温度情况下实现对温度补偿功能。
在充电初期实现大电流快速充电,充电时间短。
随着的电流的下降进入恒压充电状态,当充电器检测到充电电流足够小的时候,进入涓流充电,其到对电池的保护作用。
二、变桨系统的保护种类位置反馈故障保护:为了验证冗余编码器的可利用性及测量精度,将每个叶片配置的两个ENCODER采集到的桨距角信号进行实时比较,冗余编码器完好的条件是两者之间角度偏差小于2°;所有叶片在91°与95°位置各安装一个限位开关,在0°方向均不安装限位开关,叶片当前桨距角是否小于0°,由两个ENCODER传感器测量结果经过换算确定。
风力发电机组变桨系统介绍一.风力发电机组概述双馈风机1.风轮:风轮一般由叶片、轮毂、盖板、连接螺栓组件和导流罩组成。
风轮是风力机最关键的部件,是它把空气动力能转变成机械能。
大多数风力机的风轮由三个叶片组成。
叶片材料有木质、铝合金、玻璃钢等。
风轮在出厂前经过试装和静平衡试验,风轮的叶片不能互换,有的厂家叶片与轮毂之间有安装标记,组装时按标记固定叶片。
组装风轮时要注意叶片的旋转方向,一般都是顺时针。
固定扭矩要符合说明书的要求。
风轮的工作原理:风轮产生的功率与空气的密度成正比﹑与风轮直径的平方成正比﹑与风速的立方成正比.风力发电机风轮的效率一般在0.35—0.45之间(理论上最大值为0.593)。
贝兹(Betz)极限2.发电机与齿轮箱双馈异步发电机变频同步发电机同步发电机---风力发电机中很少采用(造价高﹑并网困难)(同步发电机在并网时必须要有同期检测装置来比较发电机侧和系统侧的频率﹑电压﹑相位,对风力发电机进行调整,使发电机发出电能的频率与系统一致;操作自动电压调压器将发电机电压调整到与系统电压相一致;同时,微调风力机的转速,从周期检测盘上监视,使发电机的电压与与系统的电压相位相吻合,就在频率﹑电压﹑相位同时一致的瞬间,合上断路器,将风力发电机并入电网.)永磁发电机---是一种将普通同步发电机的转子改变成永磁结构的发电机.组.异步发电机---是异步电机处于发电状态,从其激励方式有电网电源励磁(他励)发电和并联电容自励(自励)发电两种情况.电网电源励磁(他励)发电是将异步电机接到电网上, 电机内的定子绕组产生以同步转速转动的旋转磁场,再用原动机拖动,使转子转速大于同步转速,电网提供的磁力矩的方向必定与转速方向相反,而机械力矩的方向则与转速方向相同,这时就将原动机的机械能转化为电能. 异步电机发出的有功功率向电网输送,同时又消耗电网的有功功率作励磁,并供应定子与转子漏磁所消耗的无功功率,因此异步发电机并网发电时,一般要求加无功补偿装置,通常用并联电容补偿的方式.异步发电机的起动﹑并网很方便,且便于自动控制﹑价格低﹑运行可靠﹑维修便利﹑运行效率也较高,因此在风力发电机并网机组基本上都是采用异步发电机,而同步发电机则常用于独立运行.3.偏航控制系统风力机的偏航系统也称对风装置.其作用在于当风速矢量的方向变化时,能够快速平稳地对准风向,以便风轮获得最大的风能.大中型风力机一般采用电动的偏航系统来调整风轮并使其对准风向. 偏航系统一般包括感应风向的风向标, 偏航电机, 偏航行星齿轮减速器,回转体大齿轮等.解缆大多数风机的发电机输出功率的同轴电缆在风力机偏航时一同旋转,为了防止偏航超出而引起的电缆旋转,应该设置解缆装置,并增加扭缆传感器以监视电缆的扭转状态.4. 变桨控制系统5. 变流器6. 塔架风机四种不同的控制方式:1.定速定桨距控制(Fixed speed stall regulated)发电机直接连到恒定频率的电网,在发电时不进行空气动力学控制2.定速变桨距控制(Fixed speed pitch regulated)发电机直接连到恒定频率的电网,在大风时桨距控制用于调节功率3.变速定桨距控制(Variable speed stall regulated)变频器将发电机和电网去耦(decouples),允许转子速度通过控制发电机的反力矩改变.在大风时,减慢转子直到空气动力学失速限制功率到期望的水平. 4.变速变桨距控制(Variable speed pitch regulated)变频器将发电机和电网去耦(decouples), 允许通过控制发电机的反力矩改变转子速度.在大风时,保持力矩, 桨距控制用于调节功率.二.基本知识三. 风力发电机组的信号(一) 机组状态参数检测1.转速风力发电机组转速的测量点有两个:即发电机转速和风轮转速。
转速测量信号用于控制风力发电机组并网和脱网,还可用于起动超速保护系统,当风轮转速超过设定值n1或发电机转速超过设定值n2时,超速保护动作,风力发电机组停机。
风轮转速和发电机转速可以相互校验。
如果不符,则提示风力发电机组故障。
2.温度有8个点的温度被测量,用于反映风力发电机组系统的工作状况。
这8个点包括:①齿轮箱油温;②高速轴承温度;③大发电机温度;④小发电机温度;⑤前主轴承温度;⑥后主轴承温度;⑦控制盘温度(主要是晶闸管的温度);⑧控制器环境温度。
由于温度过高引起风力发电机组退出运行,在温度降至允许值时,仍可自动起动风力发电机组运行。
3.机舱振动为了检测机组的异常振动,在机舱上应安装振动传感器。
传感器由一个与微动开关相连的钢球及其支撑组成。
异常振动时,钢球从支撑它的圆环上落下,拉动微动开关,引起安全停机。
重新起动时,必须重新安装好钢球。
机舱后部还设有桨叶振动探测器(TAC84系统)。
过振动时将引起正常停机。
4.电缆扭转由于发电机电缆及所有电气、通信电缆均从机舱直接引入塔筒,直到地面控制柜。
如果机舱经常向一个方向偏航,会引起电缆严重扭转因此偏航系统还应具备扭缆保护的功能。
偏航齿轮上安有一个独立的记数传感器,以记录相对初始方位所转过的齿数。
当风力机向一个方向持续偏航达到设定值时,表示电缆已被扭转到危险的程度,控制器将发出停机指令并显示故障。
风力发电机组停机并执行顺或逆时针解缆操作。
为了提高可靠性,在电缆引入塔筒处(即塔筒顶部),还安装了行程开关,行程开关触点与电缆相连,当电缆扭转到一定程度时可直接拉动行程开关,引起安全停机。
为了便于了解偏航系统的当前状态,控制器可根据偏航记数传感器的报告,以记录相对初始方位所转过的齿数显示机舱当前方位与初始方位的偏转角度及正在偏航的方向。
5.机械刹车状况在机械刹车系统中装有刹车片磨损指示器,如果刹车片磨损到一定程度,控制器将显示故障信号,这时必须更换刹车片后才能起动风力发电机组。
在连续两次动作之间,有一个预置的时间间隔,使刹车装置有足够的冷却时间,以免重复使用使刹车盘过热。
根据不同型号的风力发电机组,也可用温度传感器来取代设置延时程序。
这时刹车盘的温度必须低于预置的温度才能起动风力发电机组。
6.油位风力发电机的油位包括润滑油位、液压系统油位。
(二)电力参数的监测风力发电机组需要持续监测的电力参数包括电网三相电压、发电机输出的三相电流、电网频率、发电机功率因数等。
这些参数无论风力发电机组是处于并网状态还是脱网状态都被监测,用于判断风力发电机组的起动条件、工作状态及故障情况,还用于统计风力发电机组的有功功率、无功功率和总发电量。
此外,还根据电力参数,主要是发电机有功功率和功率因数来确定补偿电容的投入与切出。
1.电压测量电压测量主要检测以下故障:(1)电网冲击相电压超过450V 0.2s。
(2)过电压相电压超过433V 50s。
(3)低电压相电压低于329V 50s。
(4)电网电压跌落相电压低于260V 0.1s。
(5)相序故障。
对电压故障要求反应较快。
在主电路中设有过电压保护,其动作设定值可参考冲击电压整定保护值。
发生电压故障时风力发电机组必须退出电网,一般采取正常停机,而后根据情况进行处理。
电压测量值经平均值算法处理后可用于计算机组的功率和发电量的计算。
2.电流测量关于电流的故障有:(1)电流跌落0.1s内一相电流跌落80%。
(2)三相不对称三相中有一相电流与其他两相相差过大,相电流相差25%,或在平均电流低于50A时,相电流相差50%。
(3)晶闸管故障软起动期间,某相电流大于额定电流或者触发脉冲发出后电流连续0.1s为0。
对电流故障同样要求反应迅速。
通常控制系统带有两个电流保护即电流短路保护和过电流保护。
电流短路保护采用断路器,动作电流按照发电机内部相间短路电流整定,动作时间。
0~0.5s。
过电流保护由软件控制,动作电流按照额定电流的2倍整定,动作时间1~3s。
电流测量值经平均值算法处理后与电压、功率因数合成为有功功率、无功功率及其他电力参数。
电流是风力发电机组并网时需要持续监视的参量,如果切人电流小于允许极限,则晶闸管导通角不再增大,当电流开始下降后,导通角逐渐打开直至完全开启。
并网期间,通过电流测量可检测发电机或晶闸管的短路及三相电流不平衡信号。
如果三相电流不平衡超出允许范围,控制系统将发出故障停机指令,风力发电机组退出电网。
3.频率电网频率被持续测量。
测量值经平均值算法处理与电网上、下限频率进行比较,超出时风力发电机组退出电网。
电网频率直接影响发电机的同步转速,进而影响发电机的瞬时出力。
4.功率因数功率因数通过分别测量电压相角和电流相角获得,经过移相补偿算法和平均值算法处理后,用于统计发电机有功功率和无功功率。
由于无功功率导致电网的电流增加,线损增大,且占用系统容量。
因而送人电网的功率,感性无功分量越少越好,一般要求功率因数保持在0.95以上。
为此,风力发电机组使用了电容器补偿无功功率。
考虑到风力发电机组的输出功率常在大范围内变化,补偿电容器一般按不同容量分成若干组,根据发电机输出功率的大小来投入与切出。
这种方式投入补偿电容时,可能造成过补偿。
此时会向电网输入容性无功。
电容补偿并未改变发电机运行状况。
补偿后,发电机接触器上电流应大于主接触器电流。
(三)风力参数监测1.风速风速通过机舱外的数字式风速仪测得。
计算机每秒采集一次来自于风速仪的风速数据;每10min计算一次平均值,用于判别起动风速(风速v>3m/s时,起动小发电机,v>8m/s起动大发电机)和停机风速(v>25m/s)。
安装在机舱顶上的风速仪处于风轮的下风向,本身并不精确,一般不用来产生功率曲线。
2.风向风向标安装在机舱顶部两侧,主要测量风向与机舱中心线的偏差角。
一般采用两个风向标,以便互相校验,排除可能产生的误信号。
控制器根据风向信号,起动偏航系统。
当两个风向标不一致时,偏航会自动中断。
当风速低于3m/s时,偏航系统不会起动。
(四)各种反馈信号的检测控制器在以下指令发出后的设定时间内应收到动作已执行的反馈信号:①回收叶尖扰流器;②松开机械刹车;③松开偏航制动器;④发电机脱网及脱网后的转速降落信号。
否则将出现相应的故障信号,执行安全停机。
四.控制系统系统工程实例1.控制箱2.轴箱3.蓄电池箱轮毂中变桨控制柜实际照片,周边三个兰色的是变桨伺服电机变桨系统连线示意图将电池柜、配电柜用支架固定在图中所示的位置编码器变桨角度限位开关带加热装置的超声波矢量风速风向仪,侧面为航空警示灯。
