风机控制系统-变桨

华创CCWE-2000/103.D型风机变桨系统介绍（AB（罗克韦尔）变桨系统）目录1. 变桨系统概述及AB变桨系统组成 (3)2. 控制柜内模块简介及采集和控制的信号介绍 (4)2.1 1#变桨控制柜模块组成及测量和控制的信号介绍 (4)2.1.1 L18ER控制器（1769-L18ER-BB1B） (4)2.1.2 IB8模块（1734-IB8） (5)2.1.3 IR2模块（1734-IR2） (5)2.1.4 SSI模块（1734-SSI） (5)2.1.5 Anybus模块（以太网转Canopen模块） (5)2.2 2#变桨控制柜模块组成及测量和控制的信号介绍 (6)2.2.1 AENT/A从站： (6)2.2.2 IB8模块（1734-IB8） (6)2.2.3 IB8模块（1734-IB8） (6)2.2.4 OB8模块-负责命令信号输出 (6)2.2.5 IR2模块（1734-IR2） (7)2.2.6 SSI模块（1734-SSI） (7)2.2.6 Stratix2000交换机 (7)2.3 3#变桨控制柜模块组成及测量和控制的信号介绍 (7)2.3.1 AENT/A从站： (7)2.3.2 IB8模块（1734-IB8） (7)2.3.3 IB8模块（1734-IB8） (8)2.3.4 OB8模块-负责命令信号输出 (8)2.3.5 IR2模块（1734-IR2） (8)2.3.6 SSI模块（1734-SSI） (8)1. 变桨系统概述及AB变桨系统组成变桨系统是风力发电机的核心控制系统，变桨系统能够实时响应风机主控系统的指令，通过调节叶片桨距角，使得机组能够在多变的风况条件下平稳地运行，并获取最大限度的能量。

在低风速时高效发电，高风速时输出额定功率电能。

单个叶片变桨距装置一般包括控制器、伺服驱动器、伺服电机、减速机、变距轴承、传感器、角度限位开关、蓄电池、变压器等。

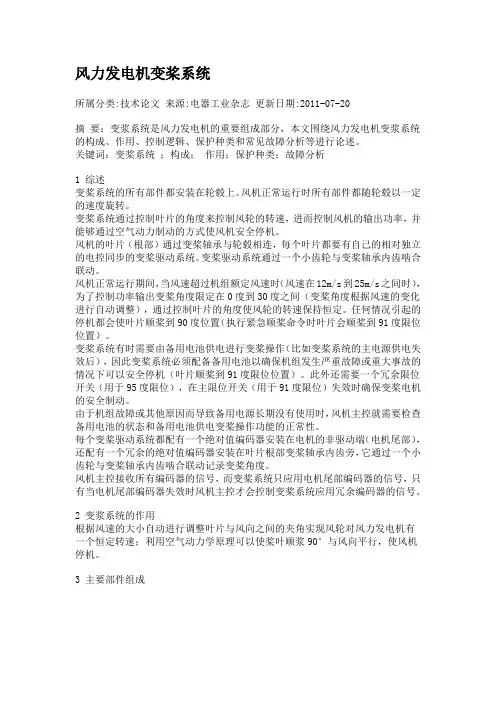

风力发电机变桨系统所属分类:技术论文来源:电器工业杂志更新日期:2011-07-20摘要：变浆系统是风力发电机的重要组成部分，本文围绕风力发电机变浆系统的构成、作用、控制逻辑、保护种类和常见故障分析等进行论述。

关键词：变桨系统；构成；作用；保护种类；故障分析1 综述变桨系统的所有部件都安装在轮毂上。

风机正常运行时所有部件都随轮毂以一定的速度旋转。

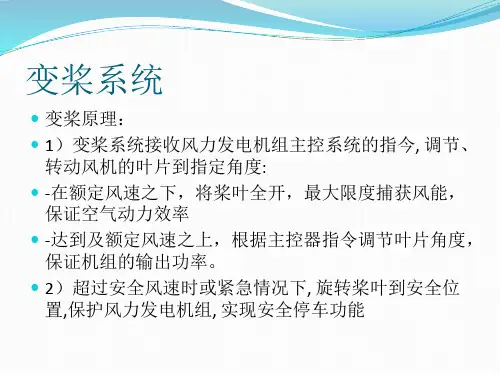

变桨系统通过控制叶片的角度来控制风轮的转速，进而控制风机的输出功率，并能够通过空气动力制动的方式使风机安全停机。

风机的叶片（根部）通过变桨轴承与轮毂相连，每个叶片都要有自己的相对独立的电控同步的变桨驱动系统。

变桨驱动系统通过一个小齿轮与变桨轴承内齿啮合联动。

风机正常运行期间，当风速超过机组额定风速时（风速在12m/s到25m/s之间时），为了控制功率输出变桨角度限定在0度到30度之间（变桨角度根据风速的变化进行自动调整），通过控制叶片的角度使风轮的转速保持恒定。

任何情况引起的停机都会使叶片顺桨到90度位置（执行紧急顺桨命令时叶片会顺桨到91度限位位置）。

变桨系统有时需要由备用电池供电进行变桨操作（比如变桨系统的主电源供电失效后），因此变桨系统必须配备备用电池以确保机组发生严重故障或重大事故的情况下可以安全停机（叶片顺桨到91度限位位置）。

此外还需要一个冗余限位开关（用于95度限位），在主限位开关（用于91度限位）失效时确保变桨电机的安全制动。

由于机组故障或其他原因而导致备用电源长期没有使用时，风机主控就需要检查备用电池的状态和备用电池供电变桨操作功能的正常性。

每个变桨驱动系统都配有一个绝对值编码器安装在电机的非驱动端（电机尾部），还配有一个冗余的绝对值编码器安装在叶片根部变桨轴承内齿旁，它通过一个小齿轮与变桨轴承内齿啮合联动记录变桨角度。

风机主控接收所有编码器的信号，而变桨系统只应用电机尾部编码器的信号，只有当电机尾部编码器失效时风机主控才会控制变桨系统应用冗余编码器的信号。

风力发电机组变桨系统介绍一．风力发电机组概述双馈风机1.风轮：风轮一般由叶片、轮毂、盖板、连接螺栓组件和导流罩组成。

风轮是风力机最关键的部件，是它把空气动力能转变成机械能。

大多数风力机的风轮由三个叶片组成。

叶片材料有木质、铝合金、玻璃钢等。

风轮在出厂前经过试装和静平衡试验，风轮的叶片不能互换，有的厂家叶片与轮毂之间有安装标记，组装时按标记固定叶片。

组装风轮时要注意叶片的旋转方向，一般都是顺时针。

固定扭矩要符合说明书的要求。

风轮的工作原理：风轮产生的功率与空气的密度成正比﹑与风轮直径的平方成正比﹑与风速的立方成正比.风力发电机风轮的效率一般在0.35—0.45之间(理论上最大值为0.593)。

贝兹（Betz）极限2.发电机与齿轮箱双馈异步发电机变频同步发电机同步发电机---风力发电机中很少采用(造价高﹑并网困难)(同步发电机在并网时必须要有同期检测装置来比较发电机侧和系统侧的频率﹑电压﹑相位,对风力发电机进行调整,使发电机发出电能的频率与系统一致;操作自动电压调压器将发电机电压调整到与系统电压相一致;同时,微调风力机的转速,从周期检测盘上监视,使发电机的电压与与系统的电压相位相吻合,就在频率﹑电压﹑相位同时一致的瞬间,合上断路器,将风力发电机并入电网.)永磁发电机---是一种将普通同步发电机的转子改变成永磁结构的发电机.组.异步发电机---是异步电机处于发电状态,从其激励方式有电网电源励磁(他励)发电和并联电容自励(自励)发电两种情况.电网电源励磁(他励)发电是将异步电机接到电网上, 电机内的定子绕组产生以同步转速转动的旋转磁场,再用原动机拖动,使转子转速大于同步转速,电网提供的磁力矩的方向必定与转速方向相反,而机械力矩的方向则与转速方向相同,这时就将原动机的机械能转化为电能. 异步电机发出的有功功率向电网输送,同时又消耗电网的有功功率作励磁,并供应定子与转子漏磁所消耗的无功功率,因此异步发电机并网发电时,一般要求加无功补偿装置,通常用并联电容补偿的方式.异步发电机的起动﹑并网很方便,且便于自动控制﹑价格低﹑运行可靠﹑维修便利﹑运行效率也较高,因此在风力发电机并网机组基本上都是采用异步发电机,而同步发电机则常用于独立运行.3.偏航控制系统风力机的偏航系统也称对风装置.其作用在于当风速矢量的方向变化时,能够快速平稳地对准风向,以便风轮获得最大的风能.大中型风力机一般采用电动的偏航系统来调整风轮并使其对准风向. 偏航系统一般包括感应风向的风向标, 偏航电机, 偏航行星齿轮减速器,回转体大齿轮等.解缆大多数风机的发电机输出功率的同轴电缆在风力机偏航时一同旋转,为了防止偏航超出而引起的电缆旋转,应该设置解缆装置,并增加扭缆传感器以监视电缆的扭转状态.4. 变桨控制系统5. 变流器6. 塔架风机四种不同的控制方式:1.定速定桨距控制(Fixed speed stall regulated)发电机直接连到恒定频率的电网,在发电时不进行空气动力学控制2.定速变桨距控制(Fixed speed pitch regulated)发电机直接连到恒定频率的电网,在大风时桨距控制用于调节功率3.变速定桨距控制(Variable speed stall regulated)变频器将发电机和电网去耦(decouples),允许转子速度通过控制发电机的反力矩改变.在大风时,减慢转子直到空气动力学失速限制功率到期望的水平.4.变速变桨距控制(Variable speed pitch regulated)变频器将发电机和电网去耦(decouples), 允许通过控制发电机的反力矩改变转子速度.在大风时,保持力矩, 桨距控制用于调节功率.二．基本知识三. 风力发电机组的信号(一) 机组状态参数检测1．转速风力发电机组转速的测量点有两个：即发电机转速和风轮转速。

2.风力发电机组控制原理—变桨距控制对象特点a）气动非线性变桨距控制实质是通过改变攻角来控制风力机的驱动转矩，风能利用系数曲线对桨距角和叶尖速比的变化规律具有很强的非线性。

b）工况频繁切换由于自然风速大小随机变化，各风速段机组控制目标不同，导致变速风力发电机组随风速在各个运行工况之间频繁切换。

c）多扰动因素影响风力发电机组性能变化的不确定干扰因素很多，风速的变化（尤其是阵风）对风力发电机组的功率影响最大。

d）变桨距执行系统的大惯性与非线性常用的液压执行机构和电机执行机构，驱动时呈现出非线性的性质。

随着风力机容量的不断增大，变桨距执行机构自身的原因引入的惯量也越来越大，使动态性能变差，表现出了大惯性对象的特点。

2.风力发电机组控制原理—变桨距控制系统目前并网型风力发电机组的变桨距控制系统根据机组并网前、后的工况主要包含两种工作方式：并网前转速控制和并网后功率控制。

变桨距风力发电机组变桨控制系统图2.2.3 风电场接入电网的有关规定内容1.技术要求规范性引用文件GB/T 12325-2008 电能质量供电电压偏差GB 12326-2008 电能质量电压波动和闪变GB/T 14549-1993 电能质量公用电网谐波GB/T 15945-2008 电能质量电力系统频率偏差GB/T 15543-2008 电能质量三相电压不平衡DL 755-2001 电力系统安全稳定导则SD 325-1989 电力系统电压和无功技术导则GB/T 20320-2006 风力发电机组电能质量测量和评估方法DL/T 1040-2007 电网运行准则3 风电场接入电网的有关规定内容2.部分与具体技术要求1）有功功率2）无功功率3）电压偏差与低电压穿越4）运行频率5）电压波动6）通信与信号12）无功功率风电场应具备协调控制机组和无功补偿装置的能力。

应保证无功功率有一定的调节容量，该容量为风电场额定运行时功率因数0.98（超前）~0.98（滞后）所确定的无功功率容量范围，并实现在其中的动态连续调节。

变桨系统一、系统构成变桨控制系统采用三套直流电机伺服控制系统分别对每个桨叶的桨角进行控制，桨距角的变化速度一般不超过每秒，桨叶控制范围0°-90°每个桨叶分别采用一个带转角反馈的伺服电机进行单独调节，电机转角反馈采用光电编码器，安装在电动机轴上，采集电机转动角度，由伺服驱动系统实现转速速度闭环控制和变桨控制器实现的转角位置闭环控制。

伺服电机连接减速箱，通过主动齿轮与桨叶轮毂内齿圈相连，带动桨叶进行转动，实现对桨叶节距角的直接控制。

在轮毂内齿圈的安装第二个转角传感器，直接检测内齿圈转动的角度，即桨距角变化，该传感器作为冗余控制的参考值。

当电机输出轴、联轴器或转角传感器出现故障时，会出现两个转角传感器所测数据不一致的现象，控制器即可据此判断此类故障。

在轮毂内齿圈边上还装有两个接近开关，起限位作用。

变桨距控制系统的供电来自主控制室向上提供的三相400V(带零线)的交流电源，该电源通过滑环引入轮毂中的变桨系统，机舱内部智能充电器将交流电整流成直流电经蓄电池后向逆变单元和备用电源供电。

如果交流供电系统出现故障，需要一套备用电源系统向伺服控制器供电，在一段设定的允许时间内将桨叶调节为顺桨位置。

备用电源主要由基于铅酸蓄电池的储能机构和充放电管理模块构成，充放电管理模块向储能机构供电，并实现充放电过程的控制管理均采用直流永磁伺服电机实现桨叶驱动。

直流电机伺服控制器硬就件分为控制电路和功率逆变电路两大部分。

传统伺服控制采用从内到外依次为电流、速度、位置三闭环的控制结构。

采用蓄电池实现储能。

使用专用充电装置对蓄电池的充放电进行管理，在不同的温度情况下实现对温度补偿功能。

在充电初期实现大电流快速充电，充电时间短。

随着的电流的下降进入恒压充电状态，当充电器检测到充电电流足够小的时候，进入涓流充电，其到对电池的保护作用。

二、变桨系统的保护种类位置反馈故障保护：为了验证冗余编码器的可利用性及测量精度，将每个叶片配置的两个ENCODER采集到的桨距角信号进行实时比较，冗余编码器完好的条件是两者之间角度偏差小于2°；所有叶片在91°与95°位置各安装一个限位开关，在0°方向均不安装限位开关，叶片当前桨距角是否小于0°，由两个ENCODER传感器测量结果经过换算确定。
