HA 一自动变量马达在行走机械上的应用

挖掘机行走马达原理[整理版]挖掘机行走马达原理行走马达工作原理中大型履带式挖掘机的机重一般都在20t以上，机器的惯性很大，在机器起步和停止的过程中会给液压系统带来比较大的冲击，因此，行走控制系统必须改善以适应这种工况。

行走马达普遍采用高速马达加行星减速机或摆线针轮减速机，而液压马达部分的回路的控制有其特点。

行走马达的控制回路见图1，该马达配备了高压自动变量装置，当挂上高速挡时，回路接手动变速油口来油，推动变速阀左移，使马达变为小排量;如果行驶阻力增大致使油压升高到设定值时，油液推动变速阀右移，马达自动变为大排量低速挡，以增大扭矩。

因此这种马达可以随着行走阻力的变化而自动变换挡位。

除了马达可以变速之外，对马达的控制主要由马达控制阀完成，下面结合结构原理图(见图2)分析其工作原理。

假设A口进油，马达旋转，马达控制阀动作如下:(1)打开单向阀，液压油进入马达右腔。

(2)液压油通过节流孔进入平衡阀，并使其左移，接通制动器油路，使制动器松开，这个动作还接通了马达B口的回油油路。

(3)液压油通过安全阀的中间节流孔进入缓冲活塞腔，将缓冲活塞推到左侧。

如果此时系统压力超过此安全阀的设定压力(10.2MPa)，安全阀将在瞬间打开，起到缓冲作用。

(4)如果马达超速(例如下坡时)，泵来不及供油，则使A口压力降低，平衡阀在弹簧力作用下向右移动，关小马达的回油通道，从而限制马达的转速。

注意到行走马达控制阀内部有2个结构完全相同的安全阀(见图3和图4)，它们在挖掘机开始行走以及制动时将起到重要的缓冲作用。

下面分析它的工作原理。

当A 口不供油时平衡阀回到中位，由于机器惯性的影响使马达继续旋转，马达的功能转换为泵。

由于平衡阀的封闭致使B口压力升高，压力油通过左安全阀中间的节流孔进入缓冲腔，推动缓冲活塞右移，同时打开左安全阀向A腔补油。

当缓冲活塞移动到最右端后，B腔压力上升，左安全阀完全关闭。

如果压力进一步升高，B腔压力作用在右安全阀上，它限制了马达的最高压力(41.2MPa)，此压力就是最大制动压力。

1.1液压变量泵（马达）的发展简况、现状和应用1.1.1 简述液压变量泵及变量马达能在变量控制装置的作用下能够根据工作的需要在一定范围内调整输出特性，这一特点已被广泛地应用在众多的液压设备中，如：恒流控制、恒压控制、恒速控制、恒转矩控制、恒功率控制、功率匹配控制等。

采用变量泵（马达）系统，具有显著的节能效果，近年来使用越来越广泛，而且新的结构和控制方式发展迅速，各个生产厂也在不断改进设计，用以满足液压系统自动控制的不断发展需要。

使用液压系统的目的在于可使某一执行对象以预定的速度向正反两个方向运动。

此时，为调节速度需进行节流，致使能量有所损失，并导致系统效率降低，为此需采用变量泵实现容积控制。

使用变量泵进行位置和速度控制时，能量损耗最小。

正确地使用和调节泵的流量，可使其只排出满足负载运动速度需要的流量，而使用定量泵时只有部分流量供给负载，其余的流量需要旁通至油箱。

此外，为了在不增加管路阻力的条件下提高液压马达的速度，也有必要为减少液压马达的排量而采用变量马达。

表1-1 三大类泵的主要应用现状排量类型型式模型样式容积排量图1-1 三大类泵的变量调节1.1.2 叶片变量泵（马达）的研发历史和发展根据密封工作容积在转子旋转一周吸、排油次数的不同，叶片泵分为两类，即完成一次吸、排油的单作用叶片泵和完成两次吸、排油的双作用叶片泵。

根据叶片泵输出流量是否可调，又可分为定量叶片泵和变量叶片泵，双作用叶片泵均为定量泵。

根据叶片变量泵的工作特性不同可分为限压式、恒压式和恒流量式三类，其中限压式应用较多。

恒压式变量泵一般系单作用泵。

该泵的定子可以沿一定方向作平衡运动，以改变定子与转子之间的偏心距，即改变泵的流量。

它的变量机能由泵内的压力反馈伺服装置控制，能自动适应负载流量的需要并维持恒定的工作压力。

在工作中，还可根据要求调节其恒定压力值。

因此，在使用该泵的系统中，实际工况相当于定量泵加溢流阀，且没有多余的油液从系统中流过，使能耗和温升都大大降低，缩小了泵站的体积。

液压变量泵(马达)变量调节原理与应用
液压变量泵（马达）是液压传动中一种常用的液压元件，它有着广泛的应用范围和较高的性能指标。

液压变量泵（马达）的可变容积能力是其最大的特点之一，而其变量调节原理与应用则是实现这一特点的关键。

一、变量调节原理
液压变量泵（马达）的可变容积主要通过改变工作腔内有效容积实现。

这种有效容积的变化可以通过机械、液压或电控手段来实现，形成了不同的变量调节方式。

目前主要有以下几种方式：
1. 机械式变量调节
机械式变量调节主要通过改变可变容积泵或马达的偏心距或液压缸路程，实现泵或马达的输出流量调节。

此种方式调节简单，但调节范围较小、调节量不稳定，适用范围较窄。

以上三种方式各有优劣，应根据液压传动系统的实际需要选择适合的变量调节方式。

二、应用
液压变量泵（马达）是液压传动中实现定量供油的重要元件，其可变容积的特点使得其能够适应不同的负载需求，进而实现更高的效率和更低的能耗。

液压变量泵（马达）广泛应用于各种液压传动系统中，如工程机械、农业机械、船舶、飞机和机床等领域。

液压变量泵（马达）的特点决定了其在液压传动中具有广泛的应用前景。

未来，液压变量泵（马达）会更加普及化，应用范围更加广泛，同时为了适应能源的节约和减排等要求，高性能、高效率、节能的液压变量泵（马达）将成为液压传动领域的主流趋势。

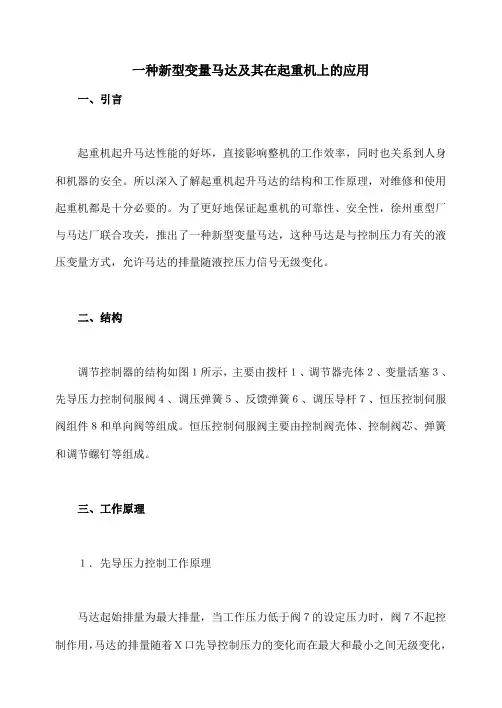

一种新型变量马达及其在起重机上的应用一、引言起重机起升马达性能的好坏，直接影响整机的工作效率，同时也关系到人身和机器的安全。

所以深入了解起重机起升马达的结构和工作原理，对维修和使用起重机都是十分必要的。

为了更好地保证起重机的可靠性、安全性，徐州重型厂与马达厂联合攻关，推出了一种新型变量马达，这种马达是与控制压力有关的液压变量方式，允许马达的排量随液控压力信号无级变化。

二、结构调节控制器的结构如图１所示，主要由拨杆１、调节器壳体２、变量活塞３、先导压力控制伺服阀４、调压弹簧５、反馈弹簧６、调压导杆７、恒压控制伺服阀组件８和单向阀等组成。

恒压控制伺服阀主要由控制阀壳体、控制阀芯、弹簧和调节螺钉等组成。

三、工作原理１．先导压力控制工作原理马达起始排量为最大排量，当工作压力低于阀７的设定压力时，阀７不起控制作用，马达的排量随着Ｘ口先导控制压力的变化而在最大和最小之间无级变化，从而实现先导压力控制。

当马达的Ａ、Ｂ任一工作油口提供压力油时，压力油都能通过单向阀进入变量缸５的小腔。

当Ｘ口先导控制压力升高，先导控制压力油作用在阀１上的力将克服调压弹簧２和弹簧３的合力，推动阀１向右移动，当先导控制压力升高至马达变量起始压力时，阀１将处于中位。

如果先导控制压力继续升高，伺服阀芯将进一步右移，伺服阀１处于左位机能，马达工作压力油经阀１和７进入变量缸５大腔。

由于变量活塞６两端面积不相等，当两端都受压力油作用时，变量活塞将向左运动，固定在变量活塞上的拨杆将带动配油盘及缸体摆动，使缸体与主轴之间的夹角减小，从而使马达排量减小。

当Ｘ口控制压力降低，马达的控制过程与上述过程相反，这里不再赘述。

综上所述，当先导控制压力在变量起始压力和变量终止压力之间变化时，马达排量将在最大和最小之间相应变化。

２．恒压控制工作原理当马达工作压力低于压力变量起始压力时，恒压控制伺服阀７处于左位机能，伺服阀７是一段油液通道，马达完全受先导压力的控制。

行走马达工作原理行走马达是一种常用于工业机械和车辆中的驱动装置，它能够将液压或者气压能转换为机械能，从而实现机械或者车辆的运动。

行走马达通常由马达本体、转子、定子、油封、轴承和传动装置等组成。

1. 马达本体马达本体是行走马达的核心部份，它通常由外壳、转子和定子组成。

外壳起到支撑和保护内部零部件的作用，同时也起到密封的作用，防止液压或者气压泄漏。

转子是马达中的旋转部份，通常由齿轮或者齿条组成，其作用是将输入的液压或者气压能转变为机械能。

定子是马达中的固定部份，通过定子的定位和控制，使转子能够按照预定的轨迹旋转。

2. 工作原理行走马达的工作原理基于液压或者气压的力学原理。

当液压或者气压通过管道输入马达时，会产生一定的压力，这个压力会作用于马达中的转子。

转子受到压力的作用后，会开始旋转，通过齿轮或者齿条的传动，将转动的力转化为机械能，从而推动机械或者车辆的运动。

3. 油封和轴承为了保证马达的正常运行，油封和轴承起着重要的作用。

油封通常安装在马达的转子轴上，起到密封液压或者气压的作用，防止泄漏。

轴承则用于支撑和定位转子轴，减少磨擦和磨损，保证马达的稳定运行。

4. 传动装置传动装置是行走马达与机械或者车辆其他部件之间的连接装置，它通过齿轮、链条或者联轴器等方式，将马达的旋转力传递给其他部件，实现机械或者车辆的运动。

总结：行走马达是一种将液压或者气压能转换为机械能的驱动装置，通过马达本体中的转子和定子的配合，将输入的液压或者气压能转变为旋转力，再通过油封、轴承和传动装置等部件的配合，将旋转力传递给机械或者车辆，实现其运动。

行走马达在工业机械和车辆中具有广泛的应用，其工作原理的理解对于设计和维护行走马达的工程师来说至关重要。

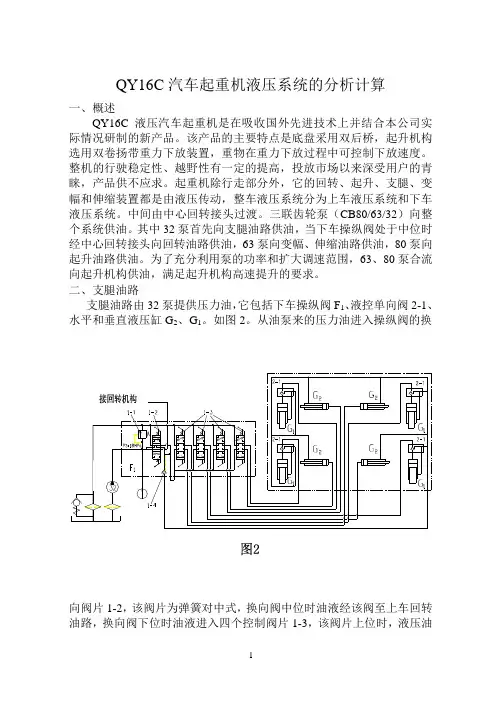

QY16C汽车起重机液压系统的分析计算一、概述QY16C液压汽车起重机是在吸收国外先进技术上并结合本公司实际情况研制的新产品。

该产品的主要特点是底盘采用双后桥，起升机构选用双卷扬带重力下放装置，重物在重力下放过程中可控制下放速度。

整机的行驶稳定性、越野性有一定的提高，投放市场以来深受用户的青睐，产品供不应求。

起重机除行走部分外，它的回转、起升、支腿、变幅和伸缩装置都是由液压传动，整车液压系统分为上车液压系统和下车液压系统。

中间由中心回转接头过渡。

三联齿轮泵（CB80/63/32）向整个系统供油。

其中32泵首先向支腿油路供油，当下车操纵阀处于中位时经中心回转接头向回转油路供油，63泵向变幅、伸缩油路供油，80泵向起升油路供油。

为了充分利用泵的功率和扩大调速范围，63、80泵合流向起升机构供油，满足起升机构高速提升的要求。

二、支腿油路支腿油路由32泵提供压力油，它包括下车操纵阀F1、液控单向阀2-1、水平和垂直液压缸G2、G1。

如图2。

从油泵来的压力油进入操纵阀的换向阀片1-2，该阀片为弹簧对中式，换向阀中位时油液经该阀至上车回转油路，换向阀下位时油液进入四个控制阀片1-3，该阀片上位时，液压油经液控单向阀进入垂直液压缸的无杆腔，垂直支腿伸出。

该阀片下位时，油液直接流入水平液压缸的无杆腔。

水平支腿伸出，有杆腔的液压油经液控单向阀1-4、换向阀回油箱。

换向阀上位时，从液压泵来的压力油经换向阀、液控单向阀1-4同时进入四个水平液压缸和四个垂直液压缸的有杆腔。

同时四个垂直液压缸上的液控单向阀2-1被打开。

四片控制阀上位时，四个垂直液压缸回油与油箱接通，液压缸回缩。

四片控制阀下位时，四个水平液压缸回油与油箱接通，液压缸回缩。

四片控制阀也可以单独操作。

液控单向阀2-1作用是防止起重机作业时支腿下沉。

操纵阀中溢流阀1-1限制系统的最高工作压力，设定压力18Mpa。

三、回转机构回转机构由液压马达M2驱动，32泵供油，换向阀F2-1 操纵。

双向变量液压马达的作用双向变量液压马达是一种常见的液压传动装置，其作用是将液压能转化为机械能，实现机械设备的运动。

本文将对双向变量液压马达的作用进行详细介绍。

双向变量液压马达主要由液压马达本体、阀组、控制机构和传感器等部分组成。

其工作原理是通过控制液压马达的转速和输出扭矩，实现机械设备的运动控制。

双向变量液压马达具有以下几个主要的作用。

双向变量液压马达可以实现机械设备的正反转。

液压马达通过控制液压系统中的液压流量和压力，可以实现机械设备的正向旋转和反向旋转。

这对于需要频繁改变运动方向的机械设备来说非常重要，比如挖掘机、起重机等。

通过改变液压马达的控制信号，可以方便地实现机械设备的正反转。

双向变量液压马达可以实现机械设备的调速。

液压马达通过改变液压系统中的流量和压力，可以实现机械设备的调速。

根据液压马达的控制信号，可以调节液压马达的转速，从而控制机械设备的运动速度。

这对于需要频繁改变运动速度的机械设备来说非常重要，比如输送带、搅拌设备等。

通过改变液压马达的控制信号，可以方便地实现机械设备的调速。

双向变量液压马达可以实现机械设备的位置控制。

液压马达通过改变液压系统中的压力和流量，可以实现机械设备的位置控制。

根据液压马达的控制信号，可以控制机械设备的位置，并保持在所需的位置上。

这对于需要精确控制位置的机械设备来说非常重要，比如机床、升降机等。

通过改变液压马达的控制信号，可以方便地实现机械设备的位置控制。

双向变量液压马达还可以实现机械设备的负载控制。

液压马达通过改变液压系统中的压力和流量，可以实现机械设备的负载控制。

根据液压马达的控制信号，可以控制机械设备所受的负载，并保持在所需的范围内。

这对于需要对负载进行精确控制的机械设备来说非常重要，比如起重机、液压千斤顶等。

通过改变液压马达的控制信号，可以方便地实现机械设备的负载控制。

双向变量液压马达在机械设备中具有重要的作用。

通过控制液压马达的转速和输出扭矩，可以实现机械设备的正反转、调速、位置控制和负载控制。

变量马达原理
变量马达是一种能够根据输入电流的大小和方向来控制转速和转矩的电动机。

它的工作原理基于电磁感应和洛伦兹力的相互作用，是现代工业中广泛应用的一种驱动设备。

本文将介绍变量马达的工作原理及其应用领域。

首先，变量马达的工作原理是基于电磁感应。

当通过变量马达的线圈中通入电流时，线圈内部会产生磁场。

根据右手定则，电流方向确定了磁场的方向。

而当线圈所在的磁场与外部磁场相互作用时，就会产生洛伦兹力，从而驱动电机转动。

这种电磁感应和洛伦兹力的相互作用，是变量马达能够实现转速和转矩控制的基础。

其次，变量马达的应用领域非常广泛。

在工业生产中，变量马达被广泛应用于各类机械设备的驱动中，如风机、泵、压缩机、输送机等。

它能够根据工艺要求实现精准的转速控制，从而保证生产线的稳定运行。

在家用电器领域，变量马达也被广泛应用于洗衣机、空调、冰箱等产品中，实现节能、静音、高效的特点。

此外，随着电动汽车技术的发展，变量马达也成为电动汽车驱动系统的核心部件之一，实现高效、可调速的动力输出。

总之，变量马达作为一种能够根据输入电流的大小和方向来控制转速和转矩的电动机，其工作原理基于电磁感应和洛伦兹力的相互作用。

它在工业生产、家用电器、电动汽车等领域有着广泛的应用。

通过对变量马达的深入了解，可以更好地应用和维护这一关键设备，推动工业生产的发展和智能化制造的进步。

行走马达工作原理行走马达是一种常用于机械设备和工业机械中的驱动装置，它能够将电能转化为机械能，实现设备的运动。

一、行走马达的基本原理行走马达的基本原理是利用电磁感应和电磁力的作用，将电能转化为机械能。

行走马达通常由定子和转子两部分组成。

1. 定子：定子是行走马达的固定部分，通常由铁芯和线圈组成。

线圈中通有电流，产生磁场。

2. 转子：转子是行走马达的旋转部分，通常由磁铁组成。

当定子线圈通电时，产生的磁场与转子磁铁相互作用，产生电磁力。

二、行走马达的工作过程行走马达的工作过程可以分为四个阶段：电流供给、磁场产生、电磁力作用、转子旋转。

1. 电流供给：将电流通过定子线圈供给行走马达。

电流的大小和方向决定了磁场的强度和方向。

2. 磁场产生：定子线圈通电后，产生磁场。

磁场的强度和方向由电流决定。

3. 电磁力作用：定子磁场与转子磁铁相互作用，产生电磁力。

根据洛伦兹力的原理，电流通过定子线圈时，会受到磁场力的作用，而磁场力会使转子产生旋转运动。

4. 转子旋转：转子在电磁力的作用下开始旋转。

转子的旋转速度和方向由电流和磁场的强度、转子磁铁的位置和形状等因素决定。

三、行走马达的应用领域行走马达广泛应用于各种机械设备和工业机械中，例如：1. 电动车辆：行走马达可用于电动汽车、电动自行车等交通工具中，将电能转化为机械能，实现车辆的行驶。

2. 机械设备：行走马达可用于机械设备中的传动装置，如机械手臂、输送带等，实现设备的运动和操作。

3. 工业机械：行走马达可用于工业机械中的驱动装置，如工业机器人、起重机等，实现机械的运动和操作。

四、行走马达的优势和发展趋势行走马达具有以下优势：1. 高效能：行走马达能够将电能转化为机械能，能够提供较高的功率输出。

2. 精密控制：行走马达可以通过控制电流的大小和方向，实现对转子旋转速度和方向的精确控制。

3. 可靠性高：行走马达结构简单，没有摩擦件，因此具有较高的可靠性和寿命。

行走马达的发展趋势主要体现在以下几个方面：1. 高效节能：随着能源和环境问题的日益突出，行走马达的研发重点将更加注重提高能源利用效率和降低能耗。

变量马达原理变量马达是一种能够根据输入的电流来改变转速和输出扭矩的电机。

它的原理是基于电磁感应和电流磁场相互作用的基本物理原理。

在变量马达中，有两个主要的部分，转子和定子。

转子是电机的旋转部分，通常由一组绕组和磁铁组成。

定子是电机的静止部分，通常由一组绕组和磁铁组成。

当电流通过定子绕组时，会产生一个磁场，这个磁场会与转子上的磁铁相互作用，从而产生转矩，驱动转子旋转。

变量马达的原理可以通过法拉第电磁感应定律来解释。

根据这个定律，当一个导体在磁场中运动时，会在导体两端产生感应电动势。

在变量马达中，定子绕组中的电流会产生一个磁场，这个磁场会与转子上的磁铁相互作用，从而产生一个扭矩，驱动转子旋转。

而当转子旋转时，也会在定子绕组中产生感应电动势，从而产生一个反电动势，这个反电动势会影响定子绕组中的电流，从而影响磁场的强度，进而影响转子的转速和输出扭矩。

变量马达的原理还可以通过洛伦兹力来解释。

根据洛伦兹力的定律，当一个带电粒子在磁场中运动时，会受到一个垂直于速度方向和磁场方向的力。

在变量马达中，当电流通过定子绕组时，会产生一个磁场，这个磁场会与转子上的磁铁相互作用，从而产生一个力，驱动转子旋转。

而当转子旋转时，也会在定子绕组中产生感应电动势，从而产生一个反电动势，这个反电动势会影响定子绕组中的电流，进而影响磁场的强度，进而影响转子的转速和输出扭矩。

总的来说，变量马达的原理是基于电磁感应和电流磁场相互作用的基本物理原理。

通过这些原理，变量马达能够根据输入的电流来改变转速和输出扭矩，从而实现精准的控制和调节。

这使得变量马达在许多领域得到了广泛的应用，如工业生产、机械制造、航空航天等领域。

希望通过本文的介绍，读者能对变量马达的原理有一个更深入的理解。

马达与发动机应用了解马达与发动机在交通工具与工业设备中的应用马达与发动机应用马达与发动机在交通工具与工业设备中的应用广泛而重要。

这两种动力装置不仅为我们的日常生活带来了便利，同时也推动了交通运输与工业生产的发展。

本文将重点探讨马达与发动机在交通工具与工业设备中的应用。

一、马达在交通工具中的应用马达是将电能转化为机械能的装置，常用于各类交通工具的动力系统中。

以汽车为例，马达通过将电能转化为机械能，推动汽车的轮胎转动，从而使其行驶。

马达的应用使得汽车具备了高效的动力输出和较低的能耗，提升了交通工具的行驶速度和效率。

除了汽车，马达还广泛应用于其他类型的交通工具，如电动自行车、电动三轮车等。

这些交通工具通过将电能转化为机械能，取代传统的人力或燃油动力，减少了对环境的污染，同时提供了更为便捷的出行方式。

二、发动机在交通工具中的应用发动机是将燃料的化学能转化为机械能的装置，被广泛应用于各类交通工具中。

以汽车为例，发动机通过燃烧燃料，产生高压气体，推动活塞运动和连杆转动，从而使汽车的轮胎转动，实现汽车的行驶。

发动机的应用为汽车提供了强大的动力输出，使其能够适应各种复杂的道路和载重要求。

除了汽车，发动机还广泛应用于船舶、飞机等交通工具中。

大型船舶使用的主机常为巨大的柴油发动机，通过燃烧重油或液化气体，产生巨大的动力，推动船舶前进。

而飞机则使用涡轮喷气发动机或涡轮螺旋桨发动机，通过喷射和燃烧燃料，产生大量的喷气或旋转力，推动飞机飞行。

三、马达在工业设备中的应用马达不仅在交通工具中应用广泛，也是工业设备的重要动力来源之一。

工业设备，如机床、输送设备、压力机等，通常需要稳定而高效的动力驱动来完成任务。

马达正是满足这种需求的理想装置。

例如，在机床中，马达被广泛应用于主轴驱动和进给驱动。

主轴驱动通过马达将电能转化为机械能，带动工件进行旋转加工。

进给驱动通过马达将工具或工件进行直线运动，实现加工过程中的进给和退刀等动作。

在自动化生产线上，各种输送设备如输送带、滚筒等也需要马达来实现物料的运输。

行走马达管路接口功能介绍行走马达管路接口功能介绍一、概述行走马达管路接口是机械设备中用于控制行走马达的重要部件。

它通过连接液压系统和行走马达，将液压能转化为机械能，实现设备的行走功能。

本文将详细介绍行走马达管路接口的功能及其工作原理。

二、行走马达管路接口的组成1. 液压泵：液压泵是行走马达管路接口中的核心组件之一。

它通过将液体压力转化为机械能，为行走马达提供动力。

液压泵通常由齿轮泵、柱塞泵或叶片泵等类型构成，根据具体需求选择不同类型的液压泵。

2. 液压阀：液压阀在行走马达管路接口中起到控制和调节流量、压力的作用。

常见的液压阀包括溢流阀、节流阀、换向阀等。

这些阀门根据需要进行组合安装，以实现对行走马达速度和方向的控制。

3. 液压油箱：液压油箱是行走马达管路接口中储存液压油的容器。

它具有一定的容积，用于储存和冷却液压油。

液压油箱通常配备有滤油器、冷却器等附件，以确保液压系统的正常运行。

4. 液压马达：液压马达是行走马达管路接口中的另一个重要组成部分。

它将液体能量转化为机械能，通过输出轴带动设备行走。

液压马达通常由柱塞式、齿轮式或轴向柱塞式等类型构成。

5. 过滤器：过滤器用于去除液压系统中的杂质和污染物，保持系统内部清洁。

过滤器通常安装在进入液压泵之前，以阻止杂质进入泵体造成损坏。

三、行走马达管路接口的工作原理1. 液体供给：当操作人员通过控制阀门打开时，泵开始工作，将液体从油箱吸入并通过管路输送给行走马达。

2. 压力控制：通过调节溢流阀或节流阀的开度，可以控制液体的流量和压力。

溢流阀用于限制最大压力，当液压系统达到设定压力时，多余的液体将通过溢流阀回流到油箱。

节流阀则用于调节液体的流量大小。

3. 方向控制：通过换向阀控制液体的进出口方向，从而改变行走马达的旋转方向。

换向阀通常由手动操作或电磁操作来实现。

4. 过滤保护：液压系统中安装有过滤器来去除杂质和污染物。

过滤器通常采用滤芯或滤网结构，将杂质拦截在其中，确保液压系统的正常运行。

行走马达工作原理引言概述：行走马达是一种常见的电动机，广泛应用于各种机械设备中，如工业机械、机器人、车辆等。

它通过将电能转化为机械能，实现机器的运动。

本文将详细介绍行走马达的工作原理，包括其结构组成、工作原理和应用领域。

正文内容：1. 行走马达的结构组成1.1 电磁铁：行走马达中的核心部件之一，通过电流激励产生磁场，与永磁体相互作用，产生转矩。

1.2 永磁体：行走马达中的另一个核心部件，产生恒定的磁场，与电磁铁相互作用，产生转矩。

1.3 磁轭：连接电磁铁和永磁体的部件，用于传递磁力和固定结构。

1.4 转子：由电磁铁和永磁体组成，通过电磁作用与定子相互作用，产生转动力。

1.5 定子：包含绕组的部件，通过电流激励产生磁场，与转子相互作用，使转子产生转动。

2. 行走马达的工作原理2.1 电流供给：行走马达通过外部电源提供电流，使定子绕组中的电流产生磁场。

2.2 磁场作用：定子绕组产生的磁场与转子中的磁场相互作用，产生转动力矩。

2.3 转子运动：转子受到转动力矩的作用，开始旋转。

2.4 转子与负载：转子的旋转通过机械结构与负载相连接，将转动力传递给负载，实现机械设备的运动。

3. 行走马达的应用领域3.1 工业机械：行走马达广泛应用于各种工业机械中，如起重机、输送带、机床等，实现设备的运动和定位。

3.2 机器人：行走马达是机器人关节驱动的重要组成部份，通过控制行走马达的转动，实现机器人的运动和动作。

3.3 车辆：行走马达被应用于电动车、电动自行车等交通工具中，提供动力和驱动力。

总结：通过本文的介绍，我们了解了行走马达的工作原理。

行走马达由电磁铁、永磁体、磁轭、转子和定子组成。

它通过电流供给和磁场作用实现转子的旋转，进而实现机械设备的运动。

行走马达广泛应用于工业机械、机器人和车辆等领域，为各种设备提供动力和驱动力。

行走马达的工作原理的深入理解对于相关领域的工程师和技术人员具有重要意义。
