昆明万科景观施工图制图标准(讨论稿) 一、总要求 施工图的设计文件要完整,内容、深度要符合要求,文字、图纸要准确清晰,整个文件要经过严格校审,避免“错、漏、碰、缺”。 施工图设计应根据已通过的方案设计文件、初步设计文件及设计合同书中的有关内容进行编制,内容以图纸为主,应包括:封面、图纸目录、设计说明、图纸、材料表、材料附图、详细面积指标等。 施工图设计文件一般以专业为编排单位,分别为园建、绿化、结构、给排水、电气专业等。各专业的设计文件应经严格校审、签字后,方可出图及整理归档。 二、设计深度 施工图的设计深度应满足以下要求: 1 能据以编制施工图预算; 2 能据以安排材料、设备订货及非标准材料的加工; 3 能据以进行施工和安装; 4 能据以进行工程验收; 在设计中应因地制宜地积极推广和正确选用国家、行业和地方的建筑标准设计,并在设计文件的设计说明中说明图集名称和页次。 关于设计说明书和图纸应表达的内容、深度等要求,是考虑对园林景观工程通用而编制的。在进行一项园林工程具体设计时,应根据
设计合同书的要求,参照本文对相应内容的深度要求编制设计文件;当工程项目中有本文未列入的内容时,宜参照本文对深度的要求,将其增加编入设计文件中。 三、图纸封面及图框 图纸封面应包含项目名称、图纸专业、设计出图单位、出图时间及出图版本。 图框应采用设计规范标准尺寸图框,应包含下图所示内容。 应注意总图中,在位置示意及指北针一栏仅用表示指北针;但在分区详图中,必须将总平面缩小放置在该栏中,并表示出改分区在总图上的位置。
四、设计说明中应包含的内容 1 设计依据及设计要求:应注明采用的标准图及其它设计依据。 2 设计范围。 3 标高及单位:应说明图纸文件中采用的标注单位,坐标采用的为相对坐标还是绝对坐标;如为相对坐标,须说明采用的依据。 4 材料选择及要求: 对各部分材料的材质要求及建议; 一般应说明的材料包括:饰面材料、木材、钢材、防水疏水材料、种植土及铺装材料等。 5 施工要求:强调需注意工种配合及对气候有要求的施工部分。 6 用地指标:应包含以下内容:总占地面积、绿地面积、道路面积、铺地面积、绿化率及工程的估算总造价等。 五、图纸目录的编排
景观施工图设计师年终总结 六年前,对设计行业一无所知,报志愿的时候因为向往自由的性格,只是懵懂的选择了更亲近自然的环境艺术设计专业。大学的第一课,老师只问了我们一个问题:什么是设计?设计应该就是创新吧,我在心里暗暗回答。老师回答到,设计就是有目的的进行艺术性的创作活动。把人们所希望,所想到,所需要的通过视觉的形式传达出来的一个过程。可是时间,你们懂的,当你后悔还没来得及目睹颜如玉的风采,我们就已经毕业了。结果就是对景观设计行业一知半解,甚至有时候都不知道我们到底是做什么的。 人民生活水平的不断提高,城市和环境建设以前所未有的高速度发展着,随着房地产经济的发展,其附带的行业也开始逐渐火热起来。景观设计行业亦其中之一。在城市人口膨胀的今天,人们面对外界的各种压力,已经身心疲惫,需要找寻一个舒适的人居环境来调节身心。因而现代人比以往任何时候都更加渴望自然,希望生活在近自然的环境中,而在这样的心理作用下,人们对城市小区的绿化给予了越来越多的关注。 跟上学时懵懂的自己相比,真正接触景观设计行业已经两年了,认识与感知都在一点一点改变,从这一年自己或是同事外出考察的图片里,我们可以发现去年跟今年我们的观念在改变,小区绿化应确保35% 以上的绿化率,而绿地本身的绿化率要大于70% ,也就是说绿地中的硬质景观,包括道路、地坪、建筑小品、喷水池、雕塑等占地面积只能控制在30% 以内,而这个数字也应越小越好。在我们所考察的小区里,效果比较好的大多数是软景比重大的。因此,植物种植是以后我们设计的重点。 同时需要注意的是,现在的居民楼相对的楼层都较高,在小区绿化时不能只考虑楼层低的居民,也应该考虑楼层高的这些居民俯视时对小区绿化的景观感受。因而在小区绿化造景之时,要充分考虑楼层较高的居民的俯视感受。 景观小品是景观中的点睛之笔,通过天地山水间的施工图设计中,发现之前设计的许多小区的景观小品雷同,没有新意。我认为将建筑的尺度、景观小品的尺度、树木的尺度进行综合的考虑、合理的量化。将这些元素融合为一体时会发现一切都显得和谐与自然。 每次做新的一套施工图时,总能发现之前所做的不足之处。需要挖掘、细化的专业知识还有很多,之前与现在最大的变化就是走到哪里都会情不自禁的去观察。植物、小品、铺装等等,积累的素材多了就会发现眼前的设计不再那么枯燥与无趣,大量的阅读与观察,设计思路都也会变得清晰简单化。 压力是有的,每完成一套施工图的设计,总是担心会出现错误。吃饭、休息时都会不自觉的想到图纸上还有没有表达的不详细的地方。有压力也会有动力,我相信耐心地从基础做起,会走出一条有个性特色的创意之路。 随着人们生活水平的不断提高,我国的城市建设和环境建设以前所未有的高速度向前推进,全国各地都将出现景观设计的热潮,景观设计行业前景非常乐观。 建议:在工作完成或者不忙的情况下,适当添加室外考察的时间,令综合工作能力日臻日善。
景观施工图审核要点1图纸目录(应包含以下图纸) (1)图纸目录 (2)设计说明 (3)物料表 (4)设施选型图 (5)总平面图及全元素合图 (6)分区索引图 (7)竖向平面图 (8)尺寸定位平面图 (9)车行范围定位图 (10)铺装平面图 (11)屋顶美化平面图 (12)市政管网合图 (13)分区放大图 (14)园建通用详图 (15)园建详图 (16)种植设计说明 (17)苗木表 (18)种植总平面图 (19)上木图 (20)下木图
(21)给排水设计说明 (22)给排水总平面图 (23)景观水景给排水详图 (24)电气设计说明 (25)电气照明总平面图 (26)配电系统图 (27)结构设计说明 (28)景观构筑物结构详图 2设计审图要点 (1)设计说明: 设计说明主要介绍工程概况、经济技术指标、设计依据 和原则、对所涉及的园建、种植、水、电气做针对性说 明。 (2)物料表: 1)检查图例与平面图是否对应,是否有照片附件。 2)核查材料图例、材质名、颜色、表面处理、尺寸及基 层做法。 (3)设施选型图: 1)每个选型都应提供实景照片或效果图,尺寸、材料、 颜色等条件; 2)分类:灯具技术参数、设施选型图、雕塑选型图。 (4)总平面图及全元素合图: 1)总平面图包含以下内容:用地红线;消防车道、消防 登高场地、回车场地;公交车站、出租车站、斑马线、 路灯、人行道树池;酒店前场大巴车转弯轨迹;盲道、 残坡; 2)全元素合图包含以下内容:所有灯具、伞座、雕塑、
坐椅、垃圾筒、花钵等景观小品;出挑的二层平面(如 雨篷等)投影线、地下建筑的边界线;地面构筑物如风 井、煤气调压站、市政变配电箱等;标识系统、摄像头、 室外音响、配电箱、有线网络箱、燃气站等设施;所有 井盖。 (5)分区索引图 索引明确,全面覆盖,粗虚线框表示出每个分区的范围。(6)竖向平面图 1)主干道、广场、建筑底层、水面、地形、假山等详细 标高; 2)道路、道牙等现状标高、建筑正负零标高等; 3)起止坡点、坡度、坡长;变坡线、横坡、纵坡; 4)地形等高线,注明最高点标高; 5)排水沟、雨水口; 6)地下车库坡道入口截水沟、坡度; 7)标注地下降板标高; 8)台阶上下级关系和标高; 9)排水沟始末点标高。 (7)尺寸定位平面图 1)单体控制性尺寸(种植池、水景、台阶等); 2)基准控制点、坐标; 3)消防车道、登高面、回车场及上车区域等特殊基层区 域定位。 (8)车行范围定位图 消防车道、登高面、回车场及上车区域等特殊基层区域 定位。 (9)铺装平面图 包含以下内容:排水沟盖板、盲道;所有井盖、消防结 合器、消防栓。
建筑高度 《建规》关于建筑高度的计算规定为: 当为坡屋面时,应为建筑物室外设计地面到其檐口的高度;当为平屋面(包括有女儿墙的平屋面)时,应为建筑物室外设计地面到其屋面面层的高度;当同一座建筑物有多种屋面形式时,建筑高度应按上述方法分别计算后取其中最大值。 局部突出屋顶的了望塔、冷却塔、水箱间、微波天线间或设施、电梯机房、排风和排烟机房以及楼梯出口小间等,可不计入高度内。 《高规》关于建筑高度的计算规定为: 建筑物室外地面到其沿口或屋面面层的高度,屋顶上的水箱间、电梯机房、排烟机房和楼梯出口小间等不计入建筑高度。 《通则》关于建筑高度的计算规定为: 平屋面应按建筑物室外地面至其屋面面层或女儿墙顶点的高度计算,坡屋面应按建筑物室外地面至屋檐和屋脊的平均高度计算,不计算建筑高度的局部突出屋面的楼电梯间,水箱间等用房占屋顶平面面积比例不超过。设计中应注意的是 1,不能将消防设计中的建筑高度计算与规划设计中的建筑高度计算混淆,一般意义上,消防设计专篇中描述的建筑高度应为消防设计建筑高度,平屋面计算到建筑面层。 报领规证,以及其他手续,施工图建筑说明中的建筑高度指规划设计建筑高度,平屋面计算至女儿墙顶。 2,消防设计建筑高度应按建筑物室外地面至其屋面面层的高度计算,不能省略为室外地面到屋面结构板面高度,屋顶平面中标注结构板面标高时应注意核查建筑高度的数值。 当屋面找坡时,可以按建筑面层找坡最低点计算高度。
3,应该注意不计算建筑高度的局部突出屋面的楼电梯间,水箱间等用房占屋顶平面面积比例不超过。 坡屋面直接落地,坡屋顶中设有使用夹层的情况下,一般按最上层楼板面与坡屋面交点到室外地面高度来计算消防建筑高度 。
【实战技巧推荐】景观施工图总结 一、拿到扩初图后的改动与所做的准备 1.打印出总平,了解设计师的设计意图。整体布局和各节点代表什么东西。 打印出一张,标出各节点名称,主次干道,园路,消防道,各景点的设计理念由来。 相同的节点在其名称中编入标号(景墙1,景墙3……) 尺寸是否合理。 打印一张总平,写上铺装标号和标记,为铺装意向图,为cad绘制总平铺装做准备。 节点,图库等资料的寻找和总结。 各节点,小品的体量是否合理。 做参照 参照如何使用?有什么好处? 1. 0. 要哪些原始资料(建筑施工图一层总平面图,管网,竖向,红线, 地下车库范围,建筑效果图,有建筑施工图最好) 2. 自己去搞的原始资料:现场勘察,哪些已经做完的,哪些还没做的,方案 设计没注意到的,施工里的,建筑一层等 图纸上保留哪些资料:一层的文字说明(商店。。。),楼号,楼层数。
观察原始资料经济技术指标比如停车数量等(这个在方案阶段就该注意了) 1. 1. 1. 道路系统是否合理,消防道首先要闭合,单车道4米,双车 道6米,消防车转弯半径12米,小车转弯半径9米(也有消防车 9米,小车6米之说,详各地的规范),回车场15*15米(有些城 市是18*18米),尽端式道路超过40米要设置回车场。 1. 2. 登高面(施救面,扑救面),着火时消防车开进来时用的,一般在 建筑出入口一侧,建筑往外5米内的植物不得超过4米,5米到12米内不得有超过0.8米的植物,而且是软质植物,车可以碾过去的。 2. 3. 构筑物要把底层平面放进去,屋顶面用虚线。 3. 4. 网格图和坐标图的放样基准点、基准轴先移动到(0,0),点。而 后al对齐。 4. 5. 抓出比例,添加文字。 5. 6. 绿化区域的Z型线绘制。 平面布置图 1.平面布置图给人第一感觉是:图中应直观地告诉施工人员路与景观的大体布置。 2.用虚线明确标出消防道的中心线,用更细的虚线标出次干道的中心线。3.图上每种东西必须必须各个标明清楚。 4.平面图中的绿地用8号虚线标出地形,绿化边缘用波浪线围合。 5.样式不同的同一种节点要标明号码,比如树池1,树池2,。。。。(有利于
《建筑高度分类》 根据《民用建筑设计通则》3.1: 3.1.1 民用建筑按使用功能可分为居住建筑和公共建筑两大类。 3.1.2 民用建筑按地上层数或高度分类划分应符合下列规定: 1.住宅建筑按层数分类:一层至三层为低层住宅,四层至六层为多层住宅,七层至九层为中高层住宅,十层及十层以上为高层住宅; 2.除住宅建筑之外的民用建筑高度不大于24m者为单层和多层建筑,大于24m者为高层建筑(不包括建筑高度大于24m的单层公共建筑);3.建筑高度大于1OOm的民用建筑为超高层建筑。 注:本条建筑层数和建筑高度计算应符合防火规范的有关规定。 3.1.3 民用建筑等级分类划分应符合有关标准或行业主管部门的规定。 以上是最简单划分,但是实际工程中,情况有时会很复杂,所以我们需要更精准详尽的定义。 根据《住宅建筑设计规范》1.0.3: 住宅按层数划分如下: 一、低层住宅为一层至三层; 二、多层住宅为四层至六层; 三、中高层住宅为七层至九层; 四、高层住宅为十层及以上。 根据《高层民用建筑防火规范》1.0.3,高层建筑是指:
1,十层及十层以上的居住建筑(包括首层设置商业服务网点的住宅);建筑高度超过24m的公共建筑。 也就是说,住宅应该按层数来定义划分建筑属于低层还是高层,居住建筑也可以这样划分。而其他建筑,就应该按实际高度来确定其属于低层还是高层建筑。 因此,我们这里要讨论到建筑高度和层数的计算方法,根据《建筑设计防火规范》1.0.2的注一和注二: 注:1 建筑高度的计算:当为坡屋面时,应为建筑物室外设计地面到其檐口的高度;当为平屋面(包括有女儿墙的平屋面)时,应为建筑物室外设计地面到其屋面面层的高度;当同一座建筑物有多种屋面形式时,建筑高度应按上述方法分别计算后取其中最大值。局部突出屋顶的嘹望塔、冷却塔、水箱间、微波天线间或设施、电梯机房、排风和排烟机房以及楼梯出口小间等,可不计入建筑高度内。 2 建筑层数的计算:建筑的地下室、半地下室的顶板面高出室外设计地面的 高度小于等于1.5m者,建筑底部设置的高度不超过2.2m的自行车库、储藏室、敞开空间,以及建筑屋顶上突出的局部设备用房、出屋面的楼梯间等,可不计入建筑层数内。住宅顶部为2层一套的跃层,可按1层计,其他部位的跃层以及顶部多于2层一套的跃层,应计入层数。 根据《高层民用建筑防火规范》条文说明2.0.2:建筑高度系指高层建筑室外地面到其檐口或屋面面层的高度。屋顶上的嘹望塔、水箱间、电梯机房、排烟机房和楼梯出口小间等不计入建筑高度和层数内。
景观工程施工图 图纸设计规、结构容及技术要求 第一部分景观设计的依据: 景观设计主要依据的国相关设计法规与规标准有: 1.《城市绿地设计规》 2.《公园设计规》 3.《城市居住区规划设计规》 4.《城市道路绿化规划与设计规》 5.《城市绿化工程施工及验收规》 6.《森林公园总体设计规》 7.《风景园林图例图示标准》 8.《居住区环境景观设计导则》 第二部分图纸结构容及技术要求 一、总要求 施工图的设计文件要完整,容、深度要符合要求,文字、图纸要准确清晰,整个文件要经过格校审,避免“错、漏、碰、缺”。
施工图设计应根据已通过的案设计文件、初步设计文件及设计合同书中的有关容进行编制,容以图纸为主,应包括:封面、图纸目录、设计说明、图纸、材料表、材料附图、详细面积指标等。 施工图设计文件一般以专业为编排单位,分别为园建、绿化、结构、给排水、电气专业等。各专业的设计文件应经格校审、签字后,可出图及整理归档。 二、设计深度 施工图的设计深度应满足以下要求: 1 能据以编制施工图预算; 2 能据以安排材料、设备订货及非标准材料的加工; 3 能据以进行施工和安装; 4 能据以进行工程验收; 在设计中应因地制宜地积极推广和正确选用、行业和地的建筑标准设计,并在设计文件的设计说明中说明图集名称和页次。 关于设计说明书和图纸应表达的容、深度等要求,是考虑对园林景观工程通用而编制的。在进行一项园林工程具体设计时,应根据设计合同书的要求,参照本文对相应容的深度要求编制设计文件;当工程项目中有本文未列入的容时,宜参照本文对深度的要求,将其增加编入设计文件中。 三、图纸封面及图框 图纸封面应包含项目名称、图纸专业、设计出图单位、出图时间及出图版本。
景观施工图审核要点 1图纸目录(应包含以下图纸)(1)图纸目录 (2)设计说明 (3)物料表 (4)设施选型图 (5)、 (6)总平面图及全元素合图 (7)分区索引图 (8)竖向平面图 (9)尺寸定位平面图 (10)车行范围定位图 (11)铺装平面图 (12)屋顶美化平面图 (13)市政管网合图 (14): (15)分区放大图 (16)园建通用详图 (17)园建详图 (18)种植设计说明 (19)苗木表 (20)种植总平面图 (21)上木图
(22)下木图 (23), (24)给排水设计说明 (25)给排水总平面图 (26)景观水景给排水详图 (27)电气设计说明 (28)电气照明总平面图 (29)配电系统图 (30)结构设计说明 (31)景观构筑物结构详图 、 2设计审图要点 (1)设计说明: 设计说明主要介绍工程概况、经济技术指标、设计依据 和原则、对所涉及的园建、种植、水、电气做针对性说 明。 (2)物料表: 1)检查图例与平面图是否对应,是否有照片附件。 2)核查材料图例、材质名、颜色、表面处理、尺寸及基 层做法。 (3)设施选型图: 1)每个选型都应提供实景照片或效果图,尺寸、材料、 颜色等条件; ! 2)分类:灯具技术参数、设施选型图、雕塑选型图。 (4)总平面图及全元素合图: 1)总平面图包含以下内容:用地红线;消防车道、消防 登高场地、回车场地;公交车站、出租车站、斑马线、
路灯、人行道树池;酒店前场大巴车转弯轨迹;盲道、 残坡; 2)全元素合图包含以下内容:所有灯具、伞座、雕塑、 坐椅、垃圾筒、花钵等景观小品;出挑的二层平面(如 雨篷等)投影线、地下建筑的边界线;地面构筑物如风 井、煤气调压站、市政变配电箱等;标识系统、摄像头、 室外音响、配电箱、有线网络箱、燃气站等设施;所有 井盖。 (5)分区索引图 索引明确,全面覆盖,粗虚线框表示出每个分区的范围。(6)竖向平面图 1)主干道、广场、建筑底层、水面、地形、假山等详细 标高; ' 2)道路、道牙等现状标高、建筑正负零标高等; 3)起止坡点、坡度、坡长;变坡线、横坡、纵坡; 4)地形等高线,注明最高点标高; 5)排水沟、雨水口; 6)地下车库坡道入口截水沟、坡度; 7)标注地下降板标高; 8)台阶上下级关系和标高; 9)排水沟始末点标高。 ] (7)尺寸定位平面图 1)单体控制性尺寸(种植池、水景、台阶等); 2)基准控制点、坐标; 3)消防车道、登高面、回车场及上车区域等特殊基层区 域定位。 (8)车行范围定位图 消防车道、登高面、回车场及上车区域等特殊基层区域 定位。
建筑高度计算 l 《建筑设计防火规范》GBJ16—87(2001修订版)建筑高度为建筑物室外地面到其女儿墙顶部或檐口的高度。屋顶上的了望塔、冷却塔、水箱间、微波天线间、电梯机房、排风和排烟机房以及楼梯出口小间等不计入建筑高度和层数内,建筑物的地下室、半地下室的顶板面高出室外地面不超过1.5m者,不计入层数内。 l 《全国民用建筑工程设计技术措施》(2003) 2.3.1.在重点文物保护单位和重要风景区附近的建筑物、在航线控制高度以内的建筑物,其高度系指建筑物的最高点,包括电梯间、楼梯间、水箱、烟囱等。 2.3.2在上条所指地区以外的一般地区。其建筑高度,平顶房屋按室外地坪至建筑女儿墙高度计算。坡顶房屋按室外地坪至建筑屋檐或屋脊的平均高度汁算。屋顶上的附属物,如电梯问、楼梯间、水箱、烟囱等。其总面积不超过屋顶面积的25%、高度不超过4m的不计入高度之内。 2.3.3特殊体形的建筑顶层设有景观构筑物或设有其他辅助设施的建筑高度的汁算,应由当地主管主管部门确定。 2.3.4消防要求的建筑高度,为建筑室外地坪到其屋顶面或檐口的高度;
2.3.5在有净空高度限制的飞机场、气象台、电台和其他无线通讯(含微波通讯)设施周围的新建、改建建筑物,其控制高度应符合有关部门对净空的有关要求。 《通则》4.3 建筑高度控制 4.3.1 建筑高度不应危害公共空间安全、卫生和景观,下列地区应实行建筑高度控制: 1 对建筑高度有特别要求的地区,应按城市规划要求控制建筑高度; 2 沿城市道路的建筑物,应根据道路的宽度控制建筑裙楼和主体塔楼的高度; 3 机场、电台、电信、微波通信、气象台、卫星地面站、军事要塞工程等周围的建筑,当其处在各种技术作业控制区范围内时,应按净空要求控制建筑高度; 4 当建筑处在本通则第1章第1.0.3条第8款所指的保护规划区内(在国家或地方公布的各级历史文化名城、历史文化保护区、文物保护单位和风景名胜区的各项建设),应按国家或地方制定的保护规划和有关条例进行。 注:建筑高度控制尚应符合当地城市规划行政主管部门和有关专业部门的规定。 4.3.2 建筑高度控制的计算应符合下列规定: 1 第4.3.1条3、4款控制区内建筑高度,应按建筑物室外地面至建筑物和构筑物最高点的高度计算;
施工图阶段总平面设计制图要求 一、《建筑工程设计文件编制深度规定》(2008年版)中规定: 4. 2 总平面 4.2. 4 总平面图。 1 保留的地形和地物; 2 测量坐标网、坐标值; 3 场地围的测量坐标(或定位尺寸)、道路红线、建筑控制线、用地红线等的位置; 4 场地四邻原有及规划的道路、绿化带等的位置(主要坐标或定位尺寸),以及主要建筑物和构筑物及地下建筑物等的位置、名称、层数; 5 建筑物、构筑物(人防工程、地下车库、油库、贮水池等隐蔽工程以虚线表示)的名称或编号、层数、定位(坐标或相互关系尺寸); 6 广场、停车场、运动场地、道路、围墙、无障碍设施、排水沟、挡土墙、护坡等的定位(坐标或相互关系尺寸)。如有消防车道和扑救场地,需注明; 7 指北针或风玫瑰图; 8 建筑物、构筑物使用编号时,应列出“建筑物和构筑物名称编号表”; 9 注明尺寸单位、比例、坐标及高程系统(如为场地建筑坐标网时,应注明与测量坐标网的相互关系)、补充图例等。 4.2.5 竖向布置图。 1 场地测量坐标网、坐标值; 2 场地四邻的道路、水面、地面的关键性标高; 3 建筑物和构筑物名称或编号、室外地面设计标高、地下建筑的顶板面标高及覆土高度限制; 4 广场、停车场、运动场地的设计标高,以及景观设计中水景,地形、台地、院落的控制性标高; 5 道路、坡道、排水沟的起点、变坡点、转折点和终点的设计标高(路面中心和排水沟顶及沟底)、纵坡度、纵坡距、关键性坐标,道路表明双面坡或单面坡、立道牙 或干道牙,必要时标明道路平曲线及竖曲线要素; 6 挡土墙、护坡或土坎顶部和底部的主要设计标高及护坡坡度; 7 用坡向箭头表明地面坡向;当对场地严整要求严格或地形起伏较大时,可用设计等高线表示。地形复杂时宜表示场地剖面图; 8 指北针或风玫瑰图; 9 注明尺寸单位、比例、补充图例等。 4. 2. 6 土石方图。 1 场地围的测量坐标(或定位尺寸); 2 建筑物、构筑物、挡墙、台地、下沉广场、水系、土丘等位置(用细虚线表示); 3 20m×20m或40m×40m方格网及其定位,各方格点的原地面标高、设计标高、填挖高
5.方茴说:“那时候我们不说爱,爱是多么遥远、多么沉重的字眼啊。我们只说喜欢,就算喜欢也是偷偷摸摸的。” 6.方茴说:“我觉得之所以说相见不如怀念,是因为相见只能让人在现实面前无奈地哀悼伤痛,而怀念却可以把已经注定的谎言变成童话。” 7.在村头有一截巨大的雷击木,直径十几米,此时主干上唯一的柳条已经在朝霞中掩去了莹光,变得普普通通了。 8.这些孩子都很活泼与好动,即便吃饭时也都不太老实,不少人抱着陶碗从自家出来,凑到了一起。 9.石村周围草木丰茂,猛兽众多,可守着大山,村人的食物相对来说却算不上丰盛,只是一些粗麦饼、野果以及孩子们碗中少量的肉食。 《建筑高度分类》 根据《民用建筑设计通则》3.1: 3.1.1 民用建筑按使用功能可分为居住建筑和公共建筑两大类。 3.1.2 民用建筑按地上层数或高度分类划分应符合下列规定: 1.住宅建筑按层数分类:一层至三层为低层住宅,四层至六层为多层住宅,七层至九层为中高层住宅,十层及十层以上为高层住宅; 2.除住宅建筑之外的民用建筑高度不大于24m者为单层和多层建筑,大于24m者为高层建筑(不包括建筑高度大于24m的单层公共建筑);3.建筑高度大于1OOm的民用建筑为超高层建筑。 注:本条建筑层数和建筑高度计算应符合防火规范的有关规定。 3.1.3 民用建筑等级分类划分应符合有关标准或行业主管部门的规定。 以上是最简单划分,但是实际工程中,情况有时会很复杂,所以我们需要更精准详尽的定义。 根据《住宅建筑设计规范》1.0.3: 住宅按层数划分如下: 一、低层住宅为一层至三层; 二、多层住宅为四层至六层; 1.“噢,居然有土龙肉,给我一块!” 2.老人们都笑了,自巨石上起身。而那些身材健壮如虎的成年人则是一阵笑骂,数落着自己的孩子,拎着骨棒与阔剑也快步向自家中走去。
【国家标准】 1、GB-50017-2003、《钢结构设计规范》 2、GB50018-2002、《冷弯薄壁型钢结构技术规范》 3、GB-50205-2001、《钢结构结构施工质量验收规范》 4、GB50191-93、《构筑物抗震设计规范》 5、GBJ135-90、《高耸结构设计规范》 6、GB500046、《工业建筑防腐蚀设计规范》 7、GB8923-88、《涂装前钢材表面锈蚀等级和涂装等级》 8、GB14907-2002、《钢结构防火涂料通用技术条件》 9、GB-50009-2001、《建筑结构荷载规范》 10、GBT-50105-2001、《建筑结构制图标准》 11、GB-50045-95、《高层民用建筑设计防火规范》(2001年修订版) 12、GB-50187-93、《工业企业总平面设计规范》 【行业标准】 1、JGJ138-2001/J130-2001、型钢混凝土组合结构技术规程 2、JGJ7-1991、网架结构设计与施工规程 3、JGJ61-2003/J258-2003、网壳结构技术规程 4、JGJ99-1998、高层民用建筑钢结构技术规程(正修订) 5、JGJ82-91、钢结构高强度螺栓连接的设计、施工及验收规程 6、JGJ81-2002/J218-2002、建筑钢结构焊接技术规程 7、DL/T5085-1999、钢-混凝土组合结构设计规程 8、JCJ01-89、钢管混凝土结构设计与施工规程 9、YB9238-92、钢-混凝土组合楼盖结构设计与施工规程 10、YB9082-1997、钢骨混凝土结构技术规程 11、YBJ216-88、压型金属钢板设计施工规程(正修订) 12、YB/T9256-96、钢结构、管道涂装技术规程 13、YB9081-97、冶金建筑抗震设计规范 14、CECS102:2002、门式刚架轻型房屋钢结构技术规程 15、CECS77:96、钢结构加固技术规范 16、YB9257-96、钢结构检测评定及加固技术规范 17、CECS28:90、钢管混凝土结构设计与施工规程 18、YB9254-1995、钢结构制作安装施工规程 19、CECS159:2004、矩形钢管混凝土结构技术规程 20、CECS24:90、钢结构防火涂料应用技术规范 21、CECS158:2004、索膜结构技术规程 22、CECS23:90、钢货架结构设计规范 23、CECS78:96、塔桅钢结构施工及验收规程 24、CECS167:2004、拱形波纹钢屋盖结构技术规程 25、JGJ85-92、预应力筋用锚具、夹具和连接器应用技术规程 26、CECS、多、高层建筑钢-混凝土混合结构设计规程 27、CECS、热轧H型钢构件技术规程 28、CECS、钢结构住宅建筑设计技术规程 29、CECS、建筑拱形钢结构技术规程
景观施工图细部细节 一、道路和平台 1、硬制铺装道路及平台 A、道路和平台及构造 因南北方气候和土质问题,是否存在车库顶板以及是否需要满足车行需要的因素,园路和平台的构造各地均不相同。具体分为:南方和北方两大类。(内含普通人行道及平台,车库顶板上的人行道路及平台,车库顶板上车行道路及平台,隐形消防通道等)具体做法详见地区公共图做法。 B、排水的组织 坡度:因排水的要求,平台应设置1%~2%的排水坡度。分为单向排水、双向排水、多向排水等。因排水坡度所产生的标高差应在平面图及剖面图中表示出来,并标明排水方向及坡度,下面列出坡度及坡道的标准: (1)园路,道路的标准坡度 ★道路的最大纵坡度:按12%规划设计(寒冷地区的最大纵坡为8%)。 ★自行车专用道:坡度在5%以内时感觉舒适。 ★轮椅车专用道:一般坡度在6%以内,最大纵坡不得超过8.5%,1/12。 (2)坡度与人的视觉行为关系 ★坡度在1%以下:路面平缓,但排水困难,雨天行驶不舒服。 ★坡度在2%~3%:比较平坦,视野开阔,活动方便。(多控制在此坡度) ★坡度在4%~10%:坡度较为平缓,适用于草坪广场。 ★坡度在10%~25%:展现优美的坡面,适用于草皮看台等场所。 (3)坡度的最大标准 ★路面排水坡度:1%~2% ★轮椅用园路的最大纵坡:4% ★轮椅用坡地的最大纵坡:8.5% ★普通道路的标准最大纵坡:17%,即1/6 ★草坪修剪机作业的最大纵坡:33%,即1/3 ★中高木绿化种植的最大纵坡:57%,即30度 ★草皮坡面的最大纵坡:100%,即45度 ——摘自《风景建筑小品设计图集》中B22坡度,坡道 收集:平台雨水可分为雨水口、排水沟等。需设置何种形式的收水方式应与水电工程师进行沟通。当遇到下沉式平台则必须设计排水沟,以便于雨水收集。 C、沉降及伸缩缝的设置 由于材料的热胀冷缩的原因,道路及平台需要设置伸缩缝(做法详见公共图)。北方的温差较大,伸缩缝的设置尤其重要。由于道路基础不均匀沉降的原因,道路及平台需要设置沉降缝,存在车库顶板与非车库顶板必须设置沉降缝,缝应结合饰面波打线设置。 2、木平台 木平台的具体构造详见公共大样:
建筑高度概念及计算规则 (一)民用建筑设计通则(GB50352—2005) 1、条文 4.3 建筑高度控制 4.3.1 建筑高度不应危害公共空间安全、卫生和景观,下列地区应实行建筑高度控制: 1 对建筑高度有特别要求的地区,应按城市规划要求控制建筑高度; 2 沿城市道路的建筑物,应根据道路的宽度控制建筑裙楼和主体塔楼的高度; 3 机场、电台、电信、微波通信、气象台、卫星地面站、军事要塞工程等周围的建筑,当其处在各种技术作业控制区范围内时,应按净空要求控制建筑高度; 4 当建筑处在本通则第1章第1.0.3条第8款所指的保护规划区内。 注:建筑高度控制尚应符合当地城市规划行政主管部门和有关专业部门的规定。 4.3.2 建筑高度控制的计算应符合下列规定: 1 第4.3.1条3、4款控制区内建筑高度,应按建筑物室外地面至建筑物和构筑物最高点的高度计算; 2 非第4.3.1条3、4款控制区内建筑高度:平屋顶应按建筑物室外地面至其屋面面层或女儿墙顶点的高度计算;坡屋顶应按建筑物室外地面至屋檐和屋脊的平均高度计算;下列突出物不计人建筑高度内: 1)局部突出屋面的楼梯间、电梯机房、水箱间等辅助用房占屋顶平面面积不超过1/4者; 2)突出屋面的通风道、烟囱、装饰构件、花架、通信设施等; 3)空调冷却塔等设备。 2、条文说明 4.3 建筑高度控制 4.3.1 建筑高度不应危害公共空间安全、卫生和景观,下列地区应实行建筑高度控制: 1 对建筑高度有特别要求的地区,应按城市规划要求控制建筑高度; 2 沿城市道路的建筑物,应根据道路的宽度控制建筑裙楼和主体塔楼的高度; 3 机场、电台、电信、微波通信、气象台、卫星地面站、军事要塞工程等周围的建筑,当其处在
一套完整的景观施工图包含哪些图纸 景观施工图是景观设计到景观施工的桥梁;是完美体现设计者设计概念的工具;是施工进行的凭证;是实现想法到现实中的完美体现。 一套完整的景观施工图包含哪些图纸,下面是一套施工图的图纸目录。 首先,我们来看这些英文代表着什么。 YS代表着园林也可直接用YL表示。这些都是设计公司自己定义的。 LS代表的是铺装,下面还有各子目录LS——(N代表任意数字) LD代表的是节点详图,下面各自带子目录LD——(N代表任意数字) LP代表的是种植设计图,包括种植总平面图,乔木种植图,灌木种植图,地被种植图三种(还有的为了更加详细增加了小乔木种植图这张图) (1) YS——01景观设计总平面图 这里面包括整个景观设计所有内容:如铺装总图、种植总图、竖向设计总图、各节点的平面布置图。 (2) YS——02竖向图设计图 竖向设计图就是一张地形图,这里多少米,那里多少米高度,一目了然。只是每个地块的高度不同,所处的海拔不同,如:长沙普遍平地的海拔大概在85—90M。什么叫标高?就是标准高度呗! (3) YS——03放线大样图: 放线大样图:放线大样图就是把所有节点关键位置(圆的圆心、路弧的半径、路的宽度等)标出来。 (4) YS——04索引图 顾名思义,索引图就是搜索、引领的含义。哪个节点在图纸的哪一页。如:想找到节点01的详细施工图,那我们很快会看到有个标有LD—01的的索引,我们就去LD—01那一页寻找节点01的详细施工图。 (5) YS——05分区图 分区图我们一般都把它合并到节点详图里,只有在城市规划、公园规划施工图才把它分开。 (6) LD——N节电详图; 就是每个节点的详细施工图,包括节点平、立、剖三面。还包括每个节点的细节施工图(如基础图、钢筋配混图) (7) LS——N铺装详图 铺装详图:把所有的铺装都标注出来。如:400x400x50荔枝面芝麻黑,这样的格式 (8) LP——01种植总图;
培训讲座 一、本次培训目的旨在规范出图程序、完善设计要求、提高设计水准 二、出图要求和程序 1 图框的套用和填写 1.01 正常图框分A0 A0+ A1 A1+ A2 A2+ 六种,套用图框时不应将其它型号 的图框通过放大或缩小来满足所须图框的要求,因为每个图框的图签栏都是统一宽 度的,为7cm,是因为图纸在提交和存档时都是折成A4纸格式的,折成A4大小后,图签栏正好在A4纸的右侧,便于查找,而且每张图纸图签栏大小一致;A3图纸因 为使用较少,所以没有规定格式,如确需A3规格,可将A2图纸缩小至0.707倍, 因为A3图纸图面太小,用A2图签时占用画图空间过多。目录均为A4规格,不应将几张A4目录合并为一张大图,原因也是因为存档查找方便。 1.02 图框的线型,所有图框外细框线型粗0.2,内粗框1.0,分隔线0.2; 1.03 图框栏目填写 合作设计单位如果是有些设计单位资质不够挂靠我们单位出图或者境外单位 做的设计方案由我们院深化施工图设计的可以在此栏填写合作 设计单位的名称;如无合作设计单位,此栏可不填写。 建设单位填写业主方单位名称。 工程名称应为合同中的工程名称。 子项工程名称是总项目名称,里面可以分成若干子项,如某某小区里 面的景观亭、管理房等,此栏目可填写这些分项的名称。填了子 项名称的,图纸编号可以按子项单独编号。 图纸名称就是本张图纸里面的所有图名摘要,如果本张图纸里有很多的图 名,应一一填写进去; 制图绘图人名称,与设计为同一人时,可一并填写,应为本人签名; 设计本张图纸的设计人名称,应为本人签名;原则上要求助工以上职 称人员签字,这点的执行会慢慢规范起来的。 校对应结合我院的图纸校审制度,由具有校对资格的人签名;原则上 要求中级以上职称人员签字,并要求专业要对口。校对人员与设 计不能为同一人。 工种负责本张图纸所属工种的负责人签名;要求中级以上职称人员签字, 并要求专业要对口。可以是校对人员,也可以是设计人员。 工程负责本项目的负责人签名;要符合图审要求和招标时承诺的要求。 审核、审定由院总师办和院领导签名; 图别本张图纸所属类别的简称,如:总图、环境施工图 (简称环施)、绿化施工图(简称绿施)、水施、电施、结施等, 可用拼音首字母代替(如:ZT、HS、LS、SS、DS、JS); 图号按各自类别分别依次填写,如:ZT里面可以有:01、02、03, HS里面也可以有01、02、03等; 工程号由总院统一给出编号; 1.04 目录目录应采用A4规格的标准目录,里面的内容必须与图纸编号和图名一致, 目录上必须签字盖章后方可生效,有些设计单位甚至要求所有章在目录上都要 盖,如:出图章,注册章等。因为目录是对全套图纸的确认,业主方是根据目
建筑高度与建筑层数的关系 建筑是三维构成提供给人们活动的空间,所有建筑在地面上反映出的竖向尺度就是建筑高度。 一定的高度划分为若干层,形成建筑的层数。建筑高度与层数客观反映了建筑物的固有特性。 防火规范以及技术措施许多方面由建筑高度与建筑层数所决定,因此有必要了解掌握建筑高度、建筑层数与防火设计的关系,与建筑设计技术措施的关系。这里主要谈与防火设计关系,与技术措施关系涉及面较广,只作稍带。 一、建筑高度、建筑层数的设计意义 1.建筑消防划分多层建筑与高层建筑的依据。设计中执行“建筑设计防火规范”(通称建规)还是“高层民用建筑设计防火规范”(通称高规)的依据。 2.确定建筑间距,满足日照要求,满足建筑的采光、通风、视觉卫生等要求。 3.设置电梯的依据。 4.建筑墙身抗震限高要求。 5.控制名胜景区,特殊地段或街道景观高度要求。建筑高度必须符合道路退让和景观分析确定的建筑控制高度或建筑限制高度。 6.航空线路、微波通道对建筑限高要求。在机场、电台及其他有净空限制的地区,新建建筑物高度必须符合有关净高限制或高度控制的
规定。 二,建筑高度H的计算 1.建筑消防认定:浙江省公安厅消防局明确:坡屋面为建筑室外设计地面到檐口的高度;平屋面为建筑物室外设计地面到其屋面面层的高度。(浙30) 2.建筑技术措施规定:坡屋面为室外设计地面至建筑屋檐和屋脊的平均高度;平屋面为室外设计地面至建筑女儿墙高度。(技2.3.2)3.屋顶上的附属物如电梯间、楼梯间、水箱间、烟囱等,对于消防可不计入高度(建1.0.3);对于一般地区其总面积不超过屋顶面积25%,或高度不超过4m时不计入建筑高度之内(技2.3.2);对于城市景观、微波通道则必须计入建筑高度;对于航线必须计入总高度,而且应计算到建筑最高点含微波天线,旗杆等构件。 4.结构墙身抗震取值:(技4.7.1) (1)多层砌体指室外地面到主要屋面板板顶或檐口的高度; (2)有半地下室时从地下室室内地面算起,全地下室和嵌固条件好的半地下室可以室外地面算起; (3)对带阁楼的坡屋面上部算至山墙的一半处; (4)当室内外高差>0.6时,建筑高度可适当增加但不应>1m。(5)对于钢结构房屋指室外地面到主要屋面板板顶高度,不包括局部突出屋顶部分。 三、建筑层的几个术语 1.自然层。按楼板、地板结构分层的楼层(住2.0.18)。建筑防火
拿到扩初图后的改动与所做的准备 1、打印总平,了解设计师的设计意图。整体布局和各个节点代表什么 2、标出各个节点名称主次干道园路消防道各个景点的设计理念相同的景点在其名称中编入标号 3、尺寸是否合理 4、写出铺装标号和标记,为铺装意向图为CAD绘制总平剖装做准备,节点,图库等资料的寻找和总结 5、各个节点,笑屁的体量是否合理 原始资料 1、建筑施工图一层总平面图,管网,竖向,红线,地下车库范围,建筑效果图。图纸上保留资料 2、一层的文子说明(商店。。。)楼号楼层 3、观察原始资料经济技术指标,比如停车数量等 4、道路系统是否合理消防车道首先要闭合单车道4米双车道6米消防车转弯半径12米小车转弯半斤9米(也有消防车9米小车6米看各地规范)回车场15*15米(有些城市18*18米)尽端式道路超过40米要设置回车场 5、登高面(施救面扑救面)着火时消防车开进来时用的一般在建筑出入口一侧建筑往外5米内职务不得超过4米5米到12米内不得超过0.8米的植物,而且是软质植物,车可以碾过去 6、构筑物要把底层平面放进去屋顶面用虚线 7、网格图和坐标图的放养基准点基准轴先移动到(0,0)点后再al对齐 8、抓出比例添加文字 9、绿化区域的Z型线绘制 平面布置 1、平面布置给人第一感觉是:图中应直观地告诉施工人员与景观的大体布置 2、用虚线明确标出消防道的中心线用更细的虚线标出次干道的中心线 3、图上每种东西必须各个表明清楚 4、平面图中的绿地用8号虚线标出地形,绿化边缘用波浪线围合 5、样式不同的同一节点要表明号码比如树池1 树池2.。。有利于绘制节点时归纳 6、注意高差之间的构造衔接 7、每个他比都必须写出上/下N级 8、路沿石的两条线要一粗一细。制图美观 竖向设计 1、标高控制点放样依据,必须明确标识出,且具体位置必须在整个施工过程中较为固定的点如固定的建构筑物上 2、(基础资料),甲方提供图纸以及现场上一定点(设为A)的标高,及通过词典旁的一条直线(设为B)图纸上每个要标高的点,都要和A点连线(细线,设为C)要标出这条连线C的尺寸,还有这条连线C与线B的角度
最全景观设计施工图审 图要点
最全景观设计施工图审图要点 以下景观施工图审图要点依据万科以往景观工程设计及施工经验教训总结,和国家相关设计规范进行提炼,从硬景设计、种植设计、水电设计等方面分条细说。 【硬景设计】 一、总体设计要求 1.消防要求 总图中应做好消防车道及消防车登高面设计,注意人车分流; 高层建筑周围宜设环形或沿建筑的两个长边设置消防车道;尽端式消防车道应设18m×18m回车场。 消防车最小转弯半径:高层12m,多层9m。 消防车道最小宽度:登高面处6m,其它处4m,可做成隐性消防通道。 消防车道的坡度:登高面≯1%,其它处≯7%。 消防车道距建筑物距离宜≮5m。 2.流线设计 住宅出入口处应设置人车分流专用通道;动静态交通应组织合理,通达性好,对居住不造成干扰。 当商住楼住户大堂与流量大的商业服务空间临近时,商业用房的货运出入口宜设在地下室或与大堂入口异向布置,避免人、货流交叉,减少交通安全隐患。 3.无障碍设计
应考虑无障碍设计,各内容应满足规范或业主认可。 4.安全性考虑 水景、泳池边界有否护栏或绿化处理,平台临界边的护栏是否满足规范及安全要求(高度要在1050㎜以上)。 汀步\小桥两米内水深不得超过500mm,否则就的设置栏杆,栏杆高度要求在1050㎜以上。 5.居住区道路宽度 6.道路及绿地最大坡度 二、总图设计图纸 1.图纸目录图纸名称与图号要准确。 2.设计总说明要包含(不限于)以下内容: 工程概况、设计依据、基本要求、土建构造说明、灌溉给排水工程说明、电气工程说明、种植工程说明、其他杂项。 3.总平面图重点要求 所采用的底图为最终确定的建筑规划总平图,并且各种建筑出地面部分已全部画出,位置尺寸准确。 图纸要涵盖全部的设计范围,无缺失漏画。 图纸中要包含所设计的全部硬质景观,且尺寸与大样图一致,位置准确。 正确的指北针与比例尺。 道路等要满足规范等的要求。

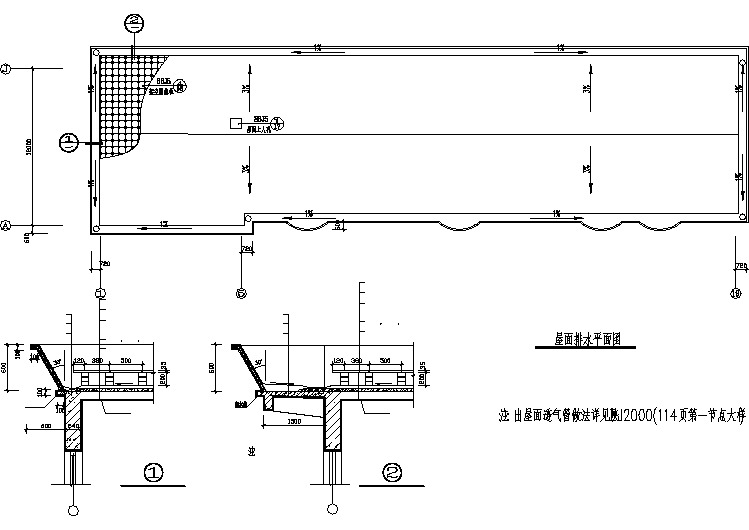

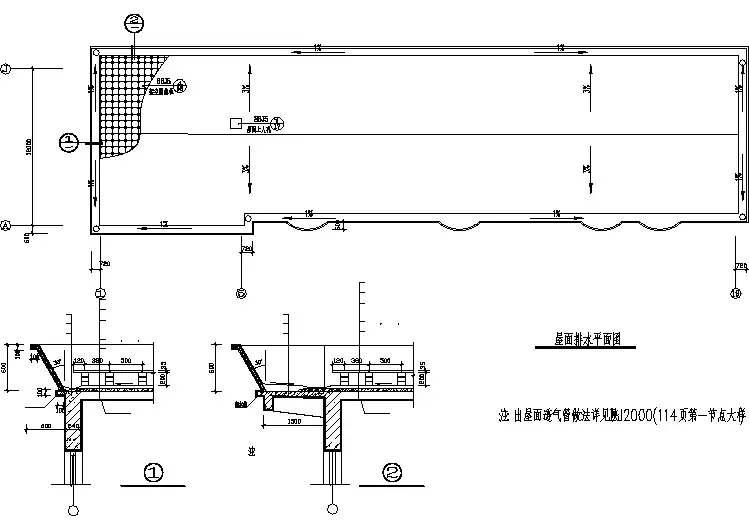

建筑物檐高与建筑高度的区别 一、檐高是指设计室外地坪至建筑物檐口底的高度。 外挑檐沟的,按檐口底标高到室外地坪为准,有多个外檐沟的,按不同高度区别,同一位置有多层檐沟的,按高的为准;没有外檐沟只有内檐沟的,按内檐沟底至室外地坪为准;没有檐沟的按屋面滴水部位为准(如伸出外墙的平斜挑檐) (一)平屋顶带挑檐者,算至挑檐板下皮标高; (二)平屋顶带女儿墙者,算至屋顶结构板上皮标高; (三)坡屋面或其他曲面屋顶均算至墙的中心线与屋面板交点的高度; (四)阶梯式建筑物按高层的建筑物计算檐高; (五)突出屋面的水箱间、电梯间、亭台楼阁等均不计算檐高。 二、建筑高度:指建筑物室外地坪面至女儿墙∕外墙顶部的总高度。 (一)烟囱、避雷针、旗杆、风向器、天线等在屋顶上的突出构筑物不计入建筑高度。 (二)楼梯间、电梯塔、装饰塔、眺望塔、屋顶窗、水箱等建筑物之屋顶上突出的水平投影面积合计小于屋顶面积的20%,且高度不超过4米的, 不计入建筑高度。 (三)建筑为坡度大于30度的坡屋顶建筑时,按坡顶高度一半处到室外地平面计算建筑高度。 (四)文物保护建设控制地带内的建筑高度,按建筑物和构筑物的最高点(包括电梯间、楼梯间、水箱间、烟囱等构筑物)、中国传统大屋顶 形式按檐口至地面高度计算建筑高度。
什么是檐高? 檐高是指室外设计地坪至檐口的高度。建筑物檐高以室外设计地坪标高作为计算起点。(一)平屋顶带挑檐者,算至挑檐板下皮标高; (二)平屋顶带女儿墙者,算至屋顶结构板上皮标高; (三)坡屋面或其它曲面屋顶均算至墙的中心线与屋面板交点的高度; (四)阶梯式建筑物按高层的建筑物计算檐高; (五)突出屋面的水箱间、电梯间、亭台楼阁等均不计算檐高。
