声波测井仪器的原理及应用单位：胜利测井四分公司姓名：王玉庆日期：2011年7月摘要声波测井是石油勘探中专业性很强的一个领域。

它是一门多学科的应用技术，已经成为油田勘探、储量评估、油气开采等方面不可缺少的工具。

声波速度测井简称声速测井是利用声波在岩石中传播的速度来研究钻井剖面的一类物探方法，其方法是测量滑行波通过地层传播的时差 t（声速的倒数，单位us/ft）。

目前主要用以估算孔隙度、判断气层和研究岩性等方面，是主要测井方法之一。

数字声波测井仪，其中包括66667声波数字化通用短节和6680声波探头2部分。

能完成声波时差测井和水泥胶结测井，能与SL6000型地面系统和进口的5700型地面系统相配接。

正交多极子阵列声波测井(XMACII)将新一代的偶极技术与最新发展的单极技术结合在一起，提供了当今测量地层纵波、横波和斯通利波的最好方法。

当偶极子声源振动时，使井壁产生扰动，形成轻微的跷曲，在地层中直接激发出横波和纵波，根据正交多极子阵列声波资料得出的纵横、波速度比可识别与含气有关的幅度异常。

关键词：数字化；声波时差；声波变密度；阵列声波；声波全波列；目录第1章前言 (1)第2章岩石的声学特性 (2)第3章数字声波测井原理及应用 (3)3.1 数字声波测井原理 (3)3.2仪器的工作模式 (5)3.3时差计算 (5)3.4 数字声波测井仪器的性能 (6)3.5 SL6680测井仪器的不足 (7)3.6数字声波仪器小结 (7)第4章正交多极子阵列声波测井 (8)4.1 XMACII多极子阵列声波测井原理 (8)4.2 XMACII多极子阵列声波仪器组成 (9)4.3 XMACII多极子阵列声波的使用及注意事项 (10)4.4 应用效果及结论 (14)第5章声波测井流程及注意事项 (15)5.1 声波测井流程 (15)5.2 注意事项 (16)参考文献 (17)第1章前言第1章前言声波测井是近年来发展较快的一种测井方法。

A1R1 T1R1声波幅度A1R2 T1R2声波幅度A2R1 T2R1声波幅度A2R2 T2R2声波幅度AAC 声波附加值AAVG 第一扇区平均值AC 声波时差AF10 阵列感应电阻率AF20 阵列感应电阻率AF30 阵列感应电阻率AF60 阵列感应电阻率AF90 阵列感应电阻率AFRT 阵列感应电阻率AFRX 阵列感应电阻率AIMP 声阻抗AIPD 密度孔隙度AIPN 中子孔隙度AMAV 声幅AMAX 最大声幅AMIN 最小声幅AMP1 第一扇区的声幅值AMP2 第二扇区的声幅值AMP3 第三扇区的声幅值AMP4 第四扇区的声幅值AMP5 第五扇区的声幅值AMP6 第六扇区的声幅值AMVG 平均声幅AO10 阵列感应电阻率AO20 阵列感应电阻率AO30 阵列感应电阻率AO60 阵列感应电阻率AO90 阵列感应电阻率AOFF 截止值AORT 阵列感应电阻率AORX 阵列感应电阻率APLC 补偿中子AR10 方位电阻率AR11 方位电阻率AR12 方位电阻率ARO1 方位电阻率ARO2 方位电阻率ARO3 方位电阻率ARO4 方位电阻率ARO5 方位电阻率ARO6 方位电阻率ARO7 方位电阻率ARO8 方位电阻率ARO9 方位电阻率AT10 阵列感应电阻率AT20 阵列感应电阻率AT30 阵列感应电阻率AT60 阵列感应电阻率AT90 阵列感应电阻率ATAV 平均衰减率ATC1 声波衰减率ATC2 声波衰减率ATC3 声波衰减率ATC4 声波衰减率ATC5 声波衰减率ATC6 声波衰减率ATMN 最小衰减率ATRT 阵列感应电阻率ATRX 阵列感应电阻率AZ 1号极板方位AZ1 1号极板方位AZI 1号极板方位AZIM 井斜方位BGF 远探头背景计数率BGN 近探头背景计数率BHTA 声波传播时间数据BHTT 声波幅度数据BLKC 块数BS 钻头直径BTNS 极板原始数据C1 井径C2 井径C3 井径CAL 井径CAL1 井径CAL2 井径CALI 井径CALS 井径CASI 钙硅比CBL 声波幅度CCL 磁性定位CEMC 水泥图CGR 自然伽马CI 总能谱比CMFF 核磁共振自由流体体积CMRP 核磁共振有效孔隙度CN 补偿中子CNL 补偿中子CO 碳氧比CON1 感应电导率COND 感应电导率CORR 密度校正值D2EC 200兆赫兹介电常数D4EC 47兆赫兹介电常数DAZ 井斜方位DCNT 数据计数DEN 补偿密度DEN_1 岩性密度DEPTH 测量深度DEV 井斜DEVI 井斜DFL 数字聚焦电阻率DIA1 井径DIA2 井径DIA3 井径DIFF 核磁差谱DIP1 地层倾角微电导率曲线1DIP1_1 极板倾角曲线DIP2 地层倾角微电导率曲线2DIP2_1 极板倾角曲线DIP3 地层倾角微电导率曲线3DIP3_1 极板倾角曲线DIP4 地层倾角微电导率曲线4DIP4_1 极板倾角曲线DIP5 极板倾角曲线DIP6 极板倾角曲线DRH 密度校正值DRHO 密度校正值DT 声波时差DT1 下偶极横波时差DT2 上偶极横波时差DT4P 纵横波方式单极纵波时差DT4S 纵横波方式单极横波时差DTL 声波时差DTST 斯通利波时差ECHO 回波串ECHOQM 回波串ETIMD 时间FAMP 泥浆幅度FAR 远探头地层计数率FCC 地层校正FDBI 泥浆探测器增益FDEN 流体密度FGAT 泥浆探测器门限FLOW 流量FPLC 补偿中子FTIM 泥浆传播时间GAZF Z轴加速度数据GG01 屏蔽增益GG02 屏蔽增益GG03 屏蔽增益GG04 屏蔽增益GG05 屏蔽增益GG06 屏蔽增益GR 自然伽马GR2 同位素示踪伽马HAZI 井斜方位HDRS 深感应电阻率HFK 钾HMRS 中感应电阻率HSGR 无铀伽马HTHO 钍HUD 持水率HURA 铀IDPH 深感应电阻率IMPH 中感应电阻率K 钾KCMR 核磁共振渗透率KTH 无铀伽马LCAL 井径LDL 岩性密度LLD 深侧向电阻率LLD3 深三侧向电阻率LLD7 深七侧向电阻率LLHR 高分辨率侧向电阻率LLS 浅侧向电阻率LLS3 浅三侧向电阻率LLS7 浅七侧向电阻率M1R10 高分辨率阵列感应电阻率M1R120 高分辨率阵列感应电阻率M1R20 高分辨率阵列感应电阻率M1R30 高分辨率阵列感应电阻率M1R60 高分辨率阵列感应电阻率M1R90 高分辨率阵列感应电阻率M2R10 高分辨率阵列感应电阻率M2R120 高分辨率阵列感应电阻率M2R20 高分辨率阵列感应电阻率M2R30 高分辨率阵列感应电阻率M2R60 高分辨率阵列感应电阻率M2R90 高分辨率阵列感应电阻率M4R10 高分辨率阵列感应电阻率M4R120 高分辨率阵列感应电阻率M4R20 高分辨率阵列感应电阻率M4R30 高分辨率阵列感应电阻率M4R60 高分辨率阵列感应电阻率M4R90 高分辨率阵列感应电阻率MBVI 核磁共振束缚流体体积MBVM 核磁共振自由流体体积MCBW 核磁共振粘土束缚水ML1 微电位电阻率ML2 微梯度电阻率MPHE 核磁共振有效孔隙度MPHS 核磁共振总孔隙度MPRM 核磁共振渗透率MSFL 微球型聚焦电阻率NCNT 磁北极计数NEAR 近探头地层计数率NGR 中子伽马NPHI 补偿中子P01 第1组分孔隙度P02 第2组分孔隙度P03 第3组分孔隙度P04 第4组分孔隙度P05 第5组分孔隙度P06 第6组分孔隙度P07 第7组分孔隙度P08 第8组分孔隙度P09 第9组分孔隙度P10 第10组分孔隙度P11 第11组分孔隙度P12 第12组分孔隙度P1AZ 1号极板方位P1AZ_1 2号极板方位P1BTN 极板原始数据P2BTN 极板原始数据P2HS 200兆赫兹相位角P3BTN 极板原始数据P4BTN 极板原始数据P4HS 47兆赫兹相位角P5BTN 极板原始数据P6BTN 极板原始数据PAD1 1号极板电阻率曲线PAD2 2号极板电阻率曲线PAD3 3号极板电阻率曲线PAD4 4号极板电阻率曲线PAD5 5号极板电阻率曲线PAD6 6号极板电阻率曲线PADG 极板增益PD6G 屏蔽电压PE 光电吸收截面指数PEF 光电吸收截面指数PEFL 光电吸收截面指数PERM-IND 核磁共振渗透率POTA 钾PPOR 核磁T2谱PPORB 核磁T2谱PPORC 核磁T2谱PR 泊松比PRESSURE 压力QA 加速计质量QB 磁力计质量QRTT 反射波采集质量R04 0.4米电位电阻率R045 0.45米电位电阻率R05 0.5米电位电阻率R1 1米底部梯度电阻率R25 2.5米底部梯度电阻率R4 4米底部梯度电阻率R4AT 200兆赫兹幅度比R4AT_1 47兆赫兹幅度比R4SL 200兆赫兹电阻率R4SL_1 47兆赫兹电阻率R6 6米底部梯度电阻率R8 8米底部梯度电阻率RAD1 井径（极板半径）RAD2 井径（极板半径）RAD3 井径（极板半径）RAD4 井径（极板半径）RAD5 井径（极板半径）RAD6 井径（极板半径）RADS 井径（极板半径）RATI 地层比值RB 相对方位RB_1 相对方位角RBOF 相对方位RD 深侧向电阻率RFOC 八侧向电阻率RHOB 岩性密度RHOM 岩性密度RILD 深感应电阻率RILM 中感应电阻率RLML 微梯度电阻率RM 钻井液电阻率RMLL 微侧向电阻率RMSF 微球型聚焦电阻率RNML 微电位电阻率ROT 相对方位RPRX 邻近侧向电阻率RS 浅侧向电阻率SDBI 特征值增益SFL 球型聚焦电阻率SFLU 球型聚焦电阻率SGAT 采样时间SGR 无铀伽马SICA 硅钙比SIG 井周成像特征值SIGC 俘获截面SIGC2 示踪俘获截面SMOD 横波模量SNL 井壁中子SNUM 特征值数量SP 自然电位SPER 特征值周期T2 核磁T2谱T2-BIN-A 核磁共振区间孔隙度T2-BIN-B 核磁共振区间孔隙度T2-BIN-PR 核磁共振区间孔隙度T2GM T2分布对数平均值T2LM T2分布对数平均值TEMP 井温TH 钍THOR 钍TKRA 钍钾比TPOR 核磁共振总孔隙度TRIG 模式标志TS 横波时差TT1 上发射上接受的传播时间TT2 上发射下接受的传播时间TT3 下发射上接受的传播时间TT4 下发射下接受的传播时间TURA 钍铀比U 铀UKRA 铀钾比URAN 铀VAMP 扇区水泥图VDL 声波变密度VMVM 核磁共振自由流体体积VPVS 纵横波速度比WAV1 第一扇区的波列WAV2 第二扇区的波列WAV3 第三扇区的波列WAV4 第四扇区的波列WAV5 第五扇区的波列WAV6 第六扇区的波列WAVE 变密度图WF 全波列波形ZCORR 密度校正值测井曲线代码大全测井符号英文名称中文名称Rt true formation resistivity. 地层真电阻率Rxo flushed zone formationresistivity 冲洗带地层电阻率Ild deep investigate induction log深探测感应测井Ilm medium investigate induction log中探测感应测井Ils shallow investigate inductionlog 浅探测感应测井Rd deep investigate double lateral resistivity log 深双侧向电阻率测井Rs shallow investigate double lateral resistivity log 浅双侧向电阻率测井RMLL micro lateral resistivity log微侧向电阻率测井CON induction log 感应测井AC acoustic 声波时差DEN density 密度CN neutron 中子GR natural gamma ray 自然伽马SP spontaneous potential 自然电位CAL borehole diameter 井径K potassium 钾TH thorium 钍U uranium 铀KTH gamma ray without uranium 无铀伽马NGR neutron gamma ray 中子伽马常用测井曲线名称测井符号英文名称中文名称Rt true formation resistivity. 地层真电阻率Rxo flushed zone formation resistivity 冲洗带地层电阻率Ild deep investigate induction log 深探测感应测井Ilm medium investigate induction log 中探测感应测井Ils shallow investigate induction log 浅探测感应测井Rd deep investigate double lateralresistivity log 深双侧向电阻率测井Rs shallow investigate double lateralresistivity log 浅双侧向电阻率测井RMLL micro lateral resistivity log 微侧向电阻率测井CON induction log 感应测井AC acoustic 声波时差DEN density 密度CN neutron 中子GR natural gamma ray 自然伽马SP spontaneous potential 自然电位CAL borehole diameter 井径K potassium 钾TH thorium 钍U uranium 铀KTH gamma ray without uranium 无铀伽马NGR neutron gamma ray 中子伽马5700系列的测井项目及曲线名称Star Imager 微电阻率扫描成像CBIL 井周声波成像MAC 多极阵列声波成像MRIL 核磁共振成像TBRT 薄层电阻率DAC 阵列声波DVRT 数字垂直测井HDIP 六臂倾角MPHI 核磁共振有效孔隙度MBV M 可动流体体积MBVI 束缚流体体积MPERM 核磁共振渗透率Echoes 标准回波数据T2 Dist T2分布数据TPOR 总孔隙度BHTA 声波幅度BHTT 声波返回时间Image DIP 图像的倾角COMP AMP 纵波幅度Shear AMP 横波幅度COMP A TTN 纵波衰减Shear ATTN 横波衰减RADOUTR 井眼的椭圆度Dev 井斜斯仑贝谢所有测井曲线英文名称解释OCEAN DRILLING PROGRAMACRONY MS USED FOR WIRELINESCHLUMBERGER TOOLSACT Aluminum Clay ToolAMS Auxiliary Measurement SondeAPS Accelerator Porosity SondeARI Azimuthal Resistivity ImagerASI Array Sonic ImagerBGKT V ertical Seismic Profile ToolBHC Borehole Compensated Sonic ToolBHTV Borehole TeleviewerCBL Casing Bond LogCNT Compensated Neutron ToolDIT Dual Induction ToolDLL Dual LaterologDSI Dipole Sonic ImagerFMS Formation MicroScannerGHMT Geologic High Resolution Magnetic ToolGPIT General Purpose Inclinometer ToolGR Natural Gamma RayGST Induced Gamma Ray Spectrometry ToolHLDS Hostile Environment Lithodensity SondeHLDT Hostile Environment Lithodensity ToolHNGS Hostile Environment Gamma Ray SondeLDT Lithodensity ToolLSS Long Spacing Sonic ToolMCD Mechanical Caliper DeviceNGT Natural Gamma Ray Spectrometry ToolNMRT Nuclear Resonance Magnetic ToolQSST Inline Checkshot ToolSDT Digital Sonic ToolSGT Scintillation Gamma Ray ToolSUMT Susceptibility Magnetic ToolUBI Ultrasonic Borehole ImagerVSI Vertical Seismic ImagerWST Well Seismic Tool WST-3 3-Components Well Seismic ToolOCEAN DRILLING PROGRAMACRONY MS USED FOR LWDSCHLUMBERGER TOOLSADN Azimuthal Density-NeutronCDN Compensated Density-NeutronCDR Compensated Dual ResistivityISONIC Ideal Sonic-While-DrillingNMR Nuclear Magnetic ResonanceRAB Resistivity-at-the-BitOCEAN DRILLING PROGRAMACRONY MS USED FORNON-SCHLUMBERGER SPECIALTYTOOLSMCS Multichannel Sonic ToolMGT Multisensor Gamma ToolSST Shear Sonic ToolTAP Temperature-Acceleration-PressureToolTLT Temperature Logging ToolOCEAN DRILLING PROGRAMACRONY MS AND UNITS USED FORWIRELINE SCHLUMBERGER LOGSAFEC APS Far Detector Counts (cps)ANEC APS Near Detector Counts (cps)AX Acceleration X Axis (ft/s2)AY Acceleration Y Axis (ft/s2)AZ Acceleration Z Axis (ft/s2)AZIM Constant Azimuth for DeviationCorrection (deg)APLC APS Near/Array Limestone PorosityCorrected (%)C1 FMS Caliper 1 (in)C2 FMS Caliper 2 (in)CALI Caliper (in)CFEC Corrected Far Epithermal Counts (cps)CFTC Corrected Far Thermal Counts (cps)CGR Computed (Th+K) Gamma Ray (APIunits)CHR2 Peak Coherence, Receiver Array,Upper DipoleCHRP Compressional Peak Coherence, Receiver Array, P&SCHRS Shear Peak Coherence, Receiver Array, P&SCHTP Compressional Peak Coherence, Transmitter Array, P&SCHTS Shear Peak Coherence, Transmitter Array, P&SCNEC Corrected Near Epithermal Counts (cps)CNTC Corrected Near Thermal Counts (cps)CS Cable Speed (m/hr)CVEL Compressional V elocity (km/s)DA TN Discriminated Attenuation (db/m)DBI Discriminated Bond IndexDEVI Hole Deviation (degrees)DF Drilling Force (lbf)DIFF Difference Between MEAN and MEDIAN in Delta-Time Proc. (microsec/ft)DRH HLDS Bulk Density Correction (g/cm3)DRHO Bulk Density Correction (g/cm3)DT Short Spacing Delta-Time (10\'-8\' spacing; microsec/ft)DT1 Delta-Time Shear, Lower Dipole (microsec/ft)DT2 Delta-Time Shear, Upper Dipole (microsec/ft) DT4P Delta- Time Compressional, P&S(microsec/ft)DT4S Delta- Time Shear, P&S(microsec/ft))DT1R Delta- Time Shear, Receiver Array,Lower Dipole (microsec/ft)DT2R Delta- Time Shear, Receiver Array,Upper Dipole (microsec/ft)DT1T Delta-Time Shear, TransmitterArray, Lower Dipole (microsec/ft)DT2T Delta-Time Shear, TransmitterArray, Upper Dipole (microsec/ft)DTCO Delta- Time Compressional(microsec/ft)DTL Long Spacing Delta-Time (12\'-10\'spacing; microsec/ft)DTLF Long Spacing Delta-Time (12\'-10\'spacing; microsec/ft)DTLN Short Spacing Delta-Time (10\'-8\'spacing; microsec/ftDTRP Delta-Time Compressional,Receiver Array, P&S (microsec/ft)DTRS Delta-Time Shear, Receiver Array,P&S (microsec/ft)DTS M Delta-Time Shear (microsec/ft)DTST Delta-Time Stoneley (microsec/ft)DTTP Delta-Time Compressional,Transmitter Array, P&S (microsec/ft)DTTS Delta-Time Shear, TransmitterArray, P&S (microsec/ft)ECGR Environmentally Corrected GammaRay (API units)EHGR Environmentally Corrected HighResolution Gamma Ray (API units)ENPH Epithermal Neutron Porosity (%)ENRA Epithermal Neutron RatioETIM Elapsed Time (sec)FINC Magnetic Field Inclination (degrees)FNOR Magnetic Field Total Moment(oersted)FX Magnetic Field on X Axis (oersted)FY Magnetic Field on Y Axis (oersted)FZ Magnetic Field on Z Axis (oersted)GR Natural Gamma Ray (API units)HALC High Res. Near/Array LimestonePorosity Corrected (%)HAZI Hole Azimuth (degrees)HBDC High Res. Bulk Density Correction(g/cm3)HBHK HNGS Borehole Potassium (%)HCFT High Resolution Corrected FarThermal Counts (cps)HCGR HNGS Computed Gamma Ray (APIunits)HCNT High Resolution Corrected NearThermal Counts (cps)HDEB High Res. Enhanced Bulk Density (g/cm3)HDRH High Resolution Density Correction (g/cm3)HFEC High Res. Far Detector Counts (cps)HFK HNGS Formation Potassium (%)HFLC High Res. Near/Far Limestone Porosity Corrected (%)HEGR Environmentally Corrected High Resolution Natural Gamma Ray (API units)HGR High Resolution Natural Gamma Ray (API units)HLCA High Res. Caliper (inHLEF High Res. Long-spaced Photoelectric Effect (barns/e-)HNEC High Res. Near Detector Counts (cps)HNPO High Resolution Enhanced Thermal Nutron Porosity (%)HNRH High Resolution Bulk Density (g/cm3)HPEF High Resolution Photoelectric Effect (barns/e-)HRHO High Resolution Bulk Density (g/cm3)HROM High Res. Corrected Bulk Density (g/cm3)HSGR HNGS Standard (total) Gamma Ray (API units) HSIG High Res. Formation Capture CrossSection (capture units)HSTO High Res. Computed Standoff (in)HTHO HNGS Thorium (ppm)HTNP High Resolution Thermal NeutronPorosity (%)HURA HNGS Uranium (ppm)IDPH Phasor Deep Induction (ohmm)IIR Iron Indicator Ratio [CFE/(CCA+CSI)]ILD Deep Resistivity (ohmm)ILM Medium Resistivity (ohmm)IMPH Phasor Medium Induction (ohmm)ITT Integrated Transit Time (s)LCAL HLDS Caliper (in)LIR Lithology Indicator Ratio[CSI/(CCA+CSI)]LLD Laterolog Deep (ohmm)LLS Laterolog Shallow (ohmm)LTT1 Transit Time (10\'; microsec)LTT2 Transit Time (8\'; microsec)LTT3 Transit Time (12\'; microsec)LTT4 Transit Time (10\'; microsec)MAGB Earth\'s Magnetic Field (nTes)MAGC Earth Conductivity (ppm)MAGS Magnetic Susceptibility (ppm)MEDIAN Median Delta-T Recomputed(microsec/ft)MEAN Mean Delta-T Recomputed(microsec/ft)NA TN Near Pseudo-Attenuation (db/m)NMST Magnetometer Temperature (degC)NMSV Magnetometer Signal Level (V)NPHI Neutron Porosity (%)NRHB LDS Bulk Density (g/cm3)P1AZ Pad 1 Azimuth (degrees)PEF Photoelectric Effect (barns/e-)PEFL LDS Long-spaced Photoelectric Effect(barns/e-)PIR Porosity Indicator Ratio[CHY/(CCA+CSI)]POTA Potassium (%)RB Pad 1 Relative Bearing (degrees)RHL LDS Long-spaced Bulk Density(g/cm3)RHOB Bulk Density (g/cm3)RHOM HLDS Corrected Bulk Density(g/cm3)RMGS Low Resolution Susceptibility (ppm)SFLU Spherically Focused Log (ohmm)SGR Total Gamma Ray (API units)SIGF APS Formation Capture Cross Section (capture units)SP Spontaneous Potential (mV)STOF APS Computed Standoff (in)SURT Receiver Coil Temperature (degC)SVEL Shear V elocity (km/s)SXRT NMRS differential Temperature (degC)TENS Tension (lb)THOR Thorium (ppm)TNRA Thermal Neutron RatioTT1 Transit Time (10\' spacing; microsec)TT2 Transit Time (8\' spacing; microsec)TT3 Transit Time (12\' spacing; microsec)TT4 Transit Time (10\' spacing; microsec)URAN Uranium (ppm)V4P Compressional V elocity, from DT4P (P&S; km/s)V4S Shear V elocity, from DT4S (P&S; km/s)VELP Compressional Velocity (processed from waveforms; km/s)VELS Shear Velocity (processed from waveforms; km/s)VP1 Compressional V elocity, from DT, DTLN, or MEAN (km/s)VP2 Compressional V elocity, from DTL,DTLF, or MEDIAN (km/s)VCO Compressional V elocity, fromDTCO (km/s)VS Shear V elocity, from DTS M (km/s)VST Stonely V elocity, from DTST km/s)VS1 Shear Velocity, from DT1 (LowerDipole; km/s)VS2 Shear V elocity, from DT2 (UpperDipole; km/s)VRP Compressional V elocity, from DTRP(Receiver Array, P&S; km/s)VRS Shear V elocity, from DTRS(Receiver Array, P&S; km/s)VS1R Shear Velocity, from DT1R(Receiver Array, Lower Dipole; km/s)VS2R Shear Velocity, from DT2R(Receiver Array, Upper Dipole; km/s)VS1T Shear Velocity, from DT1T(Transmitter Array, Lower Dipole; km/s)VS2T Shear Velocity, from DT2T(Transmitter Array, Upper Dipole; km/s)VTP Compressional V elocity, from DTTP(Transmitter Array, P&S; km/s)VTS Shear V elocity, from DTTS(Transmitter Array, P&S; km/s)#POINTS Number ofTransmitter-Receiver Pairs Used in SonicProcessingW1NG NGT Window 1 counts (cps)W2NG NGT Window 2 counts (cps)W3NG NGT Window 3 counts (cps)W4NG NGT Window 4 counts (cps)W5NG NGT Window 5 counts (cps)OCEAN DRILLING PROGRAMACRONY M S AND UNITS USED FORLWD SCHLUMBERGER LOGSAT1F Attenuation Resistivity (1 ft resolution;ohmm)AT2F Attenuation Resistivity (2 ft resolution;ohmm)AT3F Attenuation Resistivity (3 ft resolution;ohmm)AT4F Attenuation Resistivity (4 ft resolution;ohmm)AT5F Attenuation Resistivity (5 ft resolution;ohmm)ATR Attenuation Resistivity (deep; ohmm)BFV Bound Fluid V olume (%)B1TM RAB Shallow Resistivity Time afterBit (s)B2TM RAB Medium Resistivity Time after Bit (s)B3TM RAB Deep Resistivity Time after Bit (s)BDA V Deep Resistivity Average (ohmm)BMA V Medium Resistivity Average (ohmm)BSA V Shallow Resistivity Average (ohmm)CGR Computed (Th+K) Gamma Ray (API units)DCAL Differential Caliper (in)DROR Correction for CDN rotational density (g/cm3).DRRT Correction for ADN rotational density (g/cm3).DTAB AND or CDN Density Time after Bit (hr)FFV Free Fluid V olume (%)GR Gamma Ray (API Units)GR7 Sum Gamma Ray Windows GRW7+GRW8+GRW9-Equivalent to Wireline NGT window 5 (cps)GRW3 Gamma Ray Window 3 counts (cps)-Equivalent to Wireline NGT window 1GRW4 Gamma Ray Window 4 counts (cps)-Equivalent to Wireline NGT window 2GRW5 Gamma Ray Window 5 counts (cps)-Equivalent to Wireline NGT window 3GRW6 Gamma Ray Window 6 counts (cps)-Equivalent to Wireline NGTwindow 4GRW7 Gamma Ray Window 7 counts(cps)GRW8 Gamma Ray Window 8 counts(cps)GRW9 Gamma Ray Window 9 counts(cps)GTIM CDR Gamma Ray Time after Bit (s)GRTK RAB Gamma Ray Time after Bit (s)HEF1 Far He Bank 1 counts (cps)HEF2 Far He Bank 2 counts (cps)HEF3 Far He Bank 3 counts (cps)HEF4 Far He Bank 4 counts (cps)HEN1 Near He Bank 1 counts (cps)HEN2 Near He Bank 2 counts (cps)HEN3 Near He Bank 3 counts (cps)HEN4 Near He Bank 4 counts (cps)MRP Magnetic Resonance PorosityNTAB ADN or CDN Neutron Time afterBit (hr)PEF Photoelectric Effect (barns/e-)POTA Potassium (%) ROPE Rate ofPenetration (ft/hr)PS1F Phase Shift Resistivity (1 ftresolution; ohmm)PS2F Phase Shift Resistivity (2 ft resolution;ohmm)PS3F Phase Shift Resistivity (3 ft resolution;ohmm)PS4F Phase Shift Resistivity (4 ft resolution;ohmm)PS5F Phase Shift Resistivity (5 ft resolution;ohmm)PSR Phase Shift Resistivity (shallow; ohmm)RBIT Bit Resistivity (ohmm)RBTM RAB Resistivity Time After Bit (s)RING Ring Resistivity (ohmm)ROMT Max. Density Total (g/cm3) fromrotational processingROP Rate of Penetration (m/hr)ROP1 Rate of Penetration, average over last1 ft (m/hr).ROP5 Rate of Penetration, average over last5 ft (m/hr)ROPE Rate of Penetration, averaged overlast 5 ft (ft/hr)RPM RAB Tool Rotation Speed (rpm)RTIM CDR or RAB Resistivity Time afterBit (hr)SGR Total Gamma Ray (API units)T2 T2 Distribution (%)T2LM T2 Logarithmic Mean (ms)THOR Thorium (ppm)TNPH Thermal Neutron Porosity (%)TNRA Thermal RatioURAN Uranium (ppm)OCEAN DRILLING PROGRAM ADDITIONAL ACRONY MS AND UNITS(PROCESSED LOGS FROM GEOCHEMICAL TOOL STRING)AL2O3 Computed Al2O3 (dry weight %)AL2O3MIN Computed Al2O3 Standard Deviation (dry weight %)AL2O3MAX Computed Al2O3 Standard Deviation (dry weight %)CAO Computed CaO (dry weight %)CAOMIN Computed CaO Standard Deviation (dry weight %)CAOMAX Computed CaO Standard Deviation (dry weight %)CACO3 Computed CaCO3 (dry weight %)CACO3MIN Computed CaCO3 Standard Deviation (dry weight %) CACO3MAX Computed CaCO3 StandardDeviation (dry weight %)CCA Calcium Yield (decimal fraction)CCHL Chlorine Y ield (decimal fraction)CFE Iron Y ield (decimal fraction)CGD Gadolinium Yield (decimal fraction)CHY Hydrogen Y ield (decimal fraction)CK Potassium Y ield (decimal fraction)CSI Silicon Yield (decimal fraction)CSIG Capture Cross Section (captureunits)CSUL Sulfur Y ield (decimal fraction)CTB Background Y ield (decimal fraction)CTI Titanium Y ield (decimal fraction)FACT Quality Control CurveFEO Computed FeO (dry weight %)FEOMIN Computed FeO StandardDeviation (dry weight %)FEOMAX Computed FeO StandardDeviation (dry weight %)FEO* Computed FeO* (dry weight %)FEO*MIN Computed FeO* StandardDeviation (dry weight %)FEO*MAX Computed FeO* StandardDeviation (dry weight %)FE2O3 Computed Fe2O3 (dry weight %)FE2O3MIN Computed Fe2O3 StandardDeviation (dry weight %)FE2O3MAX Computed Fe2O3 StandardDeviation (dry weight %)GD Computed Gadolinium (dry weight %)GDMIN Computed Gadolinium StandardDeviation (dry weight %)GDMAX Computed Gadolinium StandardDeviation (dry weight %)K2O Computed K2O (dry weight %)K2OMIN Computed K2O StandardDeviation (dry weight %)K2OMAX Computed K2O StandardDeviation (dry weight %)MGO Computed MgO (dry weight %)MGOMIN Computed MgO StandardDeviation (dry weight %)MGOMAX Computed MgO StandardDeviation (dry weight %)S Computed Sulfur (dry weight %)SMIN Computed Sulfur Standard Deviation(dry weight %)SMAX Computed Sulfur Standard Deviation(dry weight %)SIO2 Computed SiO2 (dry weight %)SIO2MIN Computed SiO2 StandardDeviation (dry weight %)SIO2MAX Computed SiO2 Standard Deviation (dry weight %)THORMIN Computed Thorium Standard Deviation (ppm)THORMAX Computed Thorium Standard Deviation (ppm)TIO2 Computed TiO2 (dry weight %)TIO2MIN Computed TiO2 S tandard Deviation (dry weight %)TIO2MAX Computed TiO2 Standard Deviation (dry weight %)URANMIN Computed Uranium Standard Deviation (ppm)URANMAX Computed Uranium Standard Deviation (ppm)V ARCA V ariable CaCO3/CaO calcium carbonate/oxide factorPOR 孔隙度 NEWSANDPORW 含水孔隙度 NEWSANDPORF 冲洗带含水孔隙度 NEWSANDPORT 总孔隙度 NEWSANDPORX 流体孔隙度 NEWSANDPORH 油气重量 NEWSANDBULK 出砂指数 NEWSANDPERM 渗透率 NEWSANDSW 含水饱和度 NEWSANDSH 泥质含量 NEWSANDCALO 井径差值 NEWSANDCL 粘土含量 NEWSANDDHY 残余烃密度 NEWSANDSXO 冲洗带含水饱和度 NEWSANDDA 第一判别向量的判别函数 NEWSANDDB 第二判别向量的判别函数 NEWSANDDAB 综合判别函数 NEWSANDCI 煤层标志 NEWSANDCARB 煤的含量 NEWSANDTEMP 地层温度 NEWSANDQ 评价泥质砂岩油气层产能的参数 NEWSAND PI 评价泥质砂岩油气层产能的参数NEWSANDSH 泥质体积 CLASSSW 总含水饱和度 CLASSPOR 有效孔隙度 CLASSPORG 气指数 CLASSCHR 阳离子交换能力与含氢量的比值 CLASS CL 粘土体积 CLASSPORW 含水孔隙度 CLASSPORF 冲洗带饱含泥浆孔隙度 CLASSCALC 井径差值 CLASSDHYC 烃密度 CLASSPERM 绝对渗透率 CLASSPIH 油气有效渗透率 CLASSPIW 水的有效渗透率 CLASSCLD 分散粘土体积 CLASSCLL 层状粘土体积 CLASSCLS 结构粘土体积 CLASSEPOR 有效孔隙度 CLASSESW 有效含水饱和度 CLASSTPI 钍钾乘积指数 CLASSPOTV １００％粘土中钾的体积 CLASSCEC 阳离子交换能力 CLASS QV 阳离子交换容量 CLASSBW 粘土中的束缚水含量 CLASSEPRW 含水有效孔隙度 CLASSUPOR 总孔隙度，UPOR=EPOR+BW CLASSHI 干粘土骨架的含氢指数 CLASSBWCL 粘土束缚水含量 CLASSTMON 蒙脱石含量 CLASSTILL 伊利石含量 CLASSTCHK 绿泥石和高岭石含量 CLASSVSH 泥质体积 CLASSVSW 总含水饱和度 CLASSVPOR 有效孔隙度 CLASSVPOG 气指数 CLASSVCHR 阳离子交换能力与含氢量的比值CLASSVCL 粘土体积 CLASSVPOW 含水孔隙度 CLASSVPOF 冲洗带饱含泥浆孔隙度 CLASSVCAC 井径差值 CLASSVDHY 烃密度 CLASSVPEM 绝对渗透率 CLASSVPIH 油气有效渗透率 CLASSVPIW 水的有效渗透率 CLASSVCLD 分散粘土体积 CLASSVCLL 层状粘土体积 CLASSVCLS 结构粘土体积 CLASSVEPO 有效孔隙度 CLASSVESW 有效含水饱和度 CLASSVTPI 钍钾乘积指数 CLASSVPOV １００％粘土中钾的体积 CLASSVCEC 阳离子交换能力 CLASSVQV 阳离子交换容量 CLASSVBW 粘土中的束缚水含量 CLASSVEPR 含水有效孔隙度 CLASSVUPO 总孔隙度 CLASSVHI 干粘土骨架的含氢指数 CLASSVBWC 粘土束缚水含量 CLASSVTMO 蒙脱石含量 CLASSVTIL 伊利石含量 CLASSVTCH 绿泥石和高岭石含量 CLASSQW 井筒水流量 PLIQT 井筒总流量 PLISK 射孔井段 PLIPQW 单层产水量 PLIPQT 单层产液量 PLIWEQ 相对吸水量 ZRPMPEQ 相对吸水强度 ZRPMPOR 孔隙度 PRCOPORW 含水孔隙度 PRCOPORF 冲洗带含水孔隙度 PRCOPORT 总孔隙度 PRCOPORX 流体孔隙度 PRCOPORH 油气重量 PRCOBULK 出砂指数 PRCOHF 累计烃米数 PRCOPF 累计孔隙米数 PRCOPERM 渗透率 PRCOSW 含水饱和度 PRCOSH 泥质含量 PRCOCALO 井径差值 PRCOCL 粘土含量 PRCODHY 残余烃密度 PRCOSXO 冲洗带含水饱和度 PRCOSWIR 束缚水饱和度 PRCOPERW 水的有效渗透率 PRCOPERO 油的有效渗透率 PRCOKRW 水的相对渗透率 PRCOKRO 油的相对渗透率 PRCOFW 产水率 PRCOSHSI 泥质与粉砂含量 PRCOSXOF 199＊SXO PRCOSWCO 含水饱和度 PRCOWCI 产水率 PRCOWOR 水油比 PRCOCCCO 经过PORT校正后的C／O值 PRCOCCSC 经过PORT校正后的SI／CA值 PRCOCCCS 经过PORT校正后的CA／SI值 PRCODCO 油水层C／O差值 PRCOXIWA 水线视截距 PRCOCOWA 视水线值 PRCOCONM 视油线值 PRCOCPRW 产水率（C／O计算） PRCOBHTV ------ Bore hole TeleVisionUSI-----Ultra Sonic ImagerUBI-----Ultrasonic Borehole ImagerSTAR--II -------SIMULTANEOUS ACOUSTIC-RESISTIVITY IMAGER 声电成像MAC----MULTIPOLE ARRARY ACOUSTILOG 多极子阵列声波DLL----- DUAL LATERALOG双侧向MSL----MICRO-SPHERICALLY FOCUSED LOG 微球聚焦CAL----CALIPER井径CNL----- COMPENSATED NEUTRON LOG ( CN ---- COMPENSATED NEUTRON ) 补偿中子ZDL----LITHO-DENSITY岩性密度DSL-----DIGITAL SPECTRALOG数字自然伽马能谱ORIT---- ORIENTATION方位井斜TTRM----TENSION/COMPRESSION TEMPER ATURE MUD RESISTIVITY 张力，温度，泥浆电阻率CCL----CASING COLLAR LOCATOR 套管接箍SBT----SEGMENTED BOND TOOL分区水泥胶结仪测井曲线中英文名称对照测井曲线英文与汉字名称对照代码名称A1R1 T1R1声波幅度A1R2 T1R2声波幅度A2R1 T2R1声波幅度A2R2 T2R2声波幅度AAC 声波附加值AAVG 第一扇区平均值AC 声波时差AF10 阵列感应电阻率AF20 阵列感应电阻率AF30 阵列感应电阻率AF60 阵列感应电阻率AF90 阵列感应电阻率AFRT 阵列感应电阻率AFRX 阵列感应电阻率AIMP 声阻抗AIPD 密度孔隙度AIPN 中子孔隙度AMAV 声幅AMAX 最大声幅AMIN 最小声幅AMP1 第一扇区的声幅值AMP2 第二扇区的声幅值AMP3 第三扇区的声幅值AMP4 第四扇区的声幅值AMP5 第五扇区的声幅值AMP6 第六扇区的声幅值AMVG 平均声幅AO10 阵列感应电阻率AO20 阵列感应电阻率AO30 阵列感应电阻率AO60 阵列感应电阻率AO90 阵列感应电阻率AOFF 截止值AORT 阵列感应电阻率AORX 阵列感应电阻率APLC 补偿中子AR10 方位电阻率AR11 方位电阻率AR12 方位电阻率ARO1 方位电阻率ARO2 方位电阻率ARO3 方位电阻率ARO4 方位电阻率ARO5 方位电阻率ARO6 方位电阻率ARO7 方位电阻率ARO8 方位电阻率ARO9 方位电阻率AT10 阵列感应电阻率AT20 阵列感应电阻率AT30 阵列感应电阻率AT60 阵列感应电阻率AT90 阵列感应电阻率ATAV 平均衰减率ATC1 声波衰减率ATC2 声波衰减率ATC3 声波衰减率ATC4 声波衰减率ATC5 声波衰减率ATC6 声波衰减率ATMN 最小衰减率ATRT 阵列感应电阻率ATRX 阵列感应电阻率AZ 1号极板方位AZ1 1号极板方位AZI 1号极板方位AZIM 井斜方位BGF 远探头背景计数率BGN 近探头背景计数率BHTA 声波传播时间数据BHTT 声波幅度数据BLKC 块数BS 钻头直径BTNS 极板原始数据C1 井径C2 井径C3 井径CAL 井径CAL1 井径CAL2 井径CALI 井径CALS 井径CASI 钙硅比CBL 声波幅度CCL 磁性定位CEMC 水泥图CGR 自然伽马CI 总能谱比CMFF 核磁共振自由流体体积CMRP 核磁共振有效孔隙度CN 补偿中子CNL 补偿中子CO 碳氧比CON1 感应电导率COND 感应电导率CORR 密度校正值D2EC 200兆赫兹介电常数D4EC 47兆赫兹介电常数DAZ 井斜方位DCNT 数据计数DEN 补偿密度DEN_1 岩性密度DEPTH 测量深度DEV 井斜DEVI 井斜DFL 数字聚焦电阻率DIA1 井径DIA2 井径DIA3 井径DIFF 核磁差谱DIP1 地层倾角微电导率曲线1 DIP1_1 极板倾角曲线DIP2 地层倾角微电导率曲线2 DIP2_1 极板倾角曲线DIP3 地层倾角微电导率曲线3 DIP3_1 极板倾角曲线DIP4 地层倾角微电导率曲线4 DIP4_1 极板倾角曲线DIP5 极板倾角曲线DIP6 极板倾角曲线DRH 密度校正值DRHO 密度校正值DT 声波时差DT1 下偶极横波时差DT2 上偶极横波时差DT4P 纵横波方式单极纵波时差DT4S 纵横波方式单极横波时差DTL 声波时差DTST 斯通利波时差ECHO 回波串ECHOQM 回波串ETIMD 时间FAMP 泥浆幅度FAR 远探头地层计数率FCC 地层校正FDBI 泥浆探测器增益FDEN 流体密度FGAT 泥浆探测器门限FLOW 流量FPLC 补偿中子FTIM 泥浆传播时间GAZF Z轴加速度数据GG01 屏蔽增益GG02 屏蔽增益GG03 屏蔽增益GG04 屏蔽增益GG05 屏蔽增益GG06 屏蔽增益GR 自然伽马GR2 同位素示踪伽马HAZI 井斜方位HDRS 深感应电阻率HFK 钾HMRS 中感应电阻率HSGR 无铀伽马HTHO 钍HUD 持水率HURA 铀IDPH 深感应电阻率IMPH 中感应电阻率K 钾KCMR 核磁共振渗透率KTH 无铀伽马LCAL 井径LDL 岩性密度LLD 深侧向电阻率LLD3 深三侧向电阻率LLD7 深七侧向电阻率LLHR 高分辨率侧向电阻率LLS 浅侧向电阻率LLS3 浅三侧向电阻率LLS7 浅七侧向电阻率M1R10 高分辨率阵列感应电阻率M1R120 高分辨率阵列感应电阻率M1R20 高分辨率阵列感应电阻率M1R30 高分辨率阵列感应电阻率M1R60 高分辨率阵列感应电阻率M1R90 高分辨率阵列感应电阻率M2R10 高分辨率阵列感应电阻率M2R120 高分辨率阵列感应电阻率M2R20 高分辨率阵列感应电阻率M2R30 高分辨率阵列感应电阻率M2R60 高分辨率阵列感应电阻率M2R90 高分辨率阵列感应电阻率M4R10 高分辨率阵列感应电阻率M4R120 高分辨率阵列感应电阻率M4R20 高分辨率阵列感应电阻率M4R30 高分辨率阵列感应电阻率M4R60 高分辨率阵列感应电阻率M4R90 高分辨率阵列感应电阻率MBVI 核磁共振束缚流体体积MBVM 核磁共振自由流体体积MCBW 核磁共振粘土束缚水ML1 微电位电阻率ML2 微梯度电阻率MPHE 核磁共振有效孔隙度MPHS 核磁共振总孔隙度MPRM 核磁共振渗透率MSFL 微球型聚焦电阻率NCNT 磁北极计数NEAR 近探头地层计数率NGR 中子伽马NPHI 补偿中子P01 第1组分孔隙度P02 第2组分孔隙度P03 第3组分孔隙度P04 第4组分孔隙度P05 第5组分孔隙度P06 第6组分孔隙度P07 第7组分孔隙度P08 第8组分孔隙度P09 第9组分孔隙度P10 第10组分孔隙度P11 第11组分孔隙度P12 第12组分孔隙度P1AZ 1号极板方位P1AZ_1 2号极板方位。

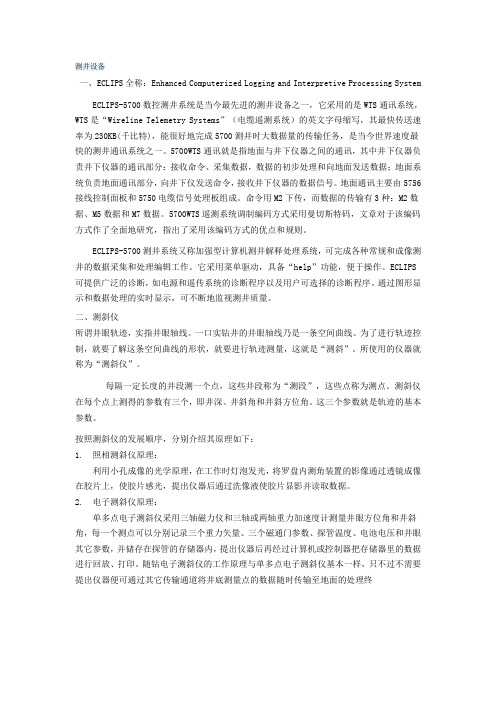

测井设备一、ECLIPS全称：Enhanced Computerized Logging and Interpretive Processing SystemECLIPS-5700数控测井系统是当今最先进的测井设备之一，它采用的是WTS通讯系统，WTS是“Wireline Telemetry Systems”（电缆遥测系统）的英文字母缩写，其最快传送速率为230KB(千比特)，能很好地完成5700测井时大数据量的传输任务，是当今世界速度最快的测井通讯系统之一。

5700WTS通讯就是指地面与井下仪器之间的通讯，其中井下仪器负责井下仪器的通讯部分：接收命令、采集数据，数据的初步处理和向地面发送数据；地面系统负责地面通讯部分，向井下仪发送命令，接收井下仪器的数据信号。

地面通讯主要由5756接线控制面板和5750电缆信号处理板组成。

命令用M2下传，而数据的传输有3种：M2数据、M5数据和M7数据。

5700WTS遥测系统调制编码方式采用曼切斯特码，文章对于该编码方式作了全面地研究，指出了采用该编码方式的优点和规则。

ECLIPS-5700测井系统又称加强型计算机测井解释处理系统，可完成各种常规和成像测井的数据采集和处理编辑工作。

它采用菜单驱动，具备“help”功能，便于操作。

ECLIPS 可提供广泛的诊断，如电源和遥传系统的诊断程序以及用户可选择的诊断程序。

通过图形显示和数据处理的实时显示，可不断地监视测井质量。

二、测斜仪所谓井眼轨迹，实指井眼轴线。

一口实钻井的井眼轴线乃是一条空间曲线。

为了进行轨迹控制，就要了解这条空间曲线的形状，就要进行轨迹测量，这就是“测斜”。

所使用的仪器就称为“测斜仪”。

每隔一定长度的井段测一个点，这些井段称为“测段”，这些点称为测点。

测斜仪在每个点上测得的参数有三个，即井深、井斜角和井斜方位角。

这三个参数就是轨迹的基本参数。

按照测斜仪的发展顺序，分别介绍其原理如下：1. 照相测斜仪原理：利用小孔成像的光学原理，在工作时灯泡发光，将罗盘内测角装置的影像通过透镜成像在胶片上，使胶片感光，提出仪器后通过洗像液使胶片显影并读取数据。

ECLIPS-5700测井服务项目l数字井周声波成像测井l微电阻率井壁扫描成像测井l磁共振成像测井l薄层电阻率测井l多极阵列声波测井l正交偶极声波测井l高分辨率阵列感应测井l分区水泥胶结测井薄层电阻率测井——TBRT耐压(M P A)最大井眼（m m）最小井眼( m m)138558．6152TBRT应用实例l Q14井：l利用RTBR-RMLL交会图直观识别油气层。

TBRT应用实例l Q14井：l对于厚层，薄层电阻率与深侧向电阻率二者基本相同，但致密钙层在这类砂泥岩厚层的细分上利用薄层电阻率测井可以很容易识别，高阻致密钙层的RTTB远大于RD。

TBRT应用实例l Q14井：l对于厚度薄的油气层，RTTB的值远远大于深侧向电阻率RD。

l40、b1、41层RD为12-30Ωm，三孔隙度曲线没有可靠的油气指示，但RTTB达60-70Ωm以上。

三层试油，日产气51396方，累计产气39519方。

应用TBRT识别、评价薄油气层的局限l在泥浆侵入不太深的一般情况下，薄层电阻率测井对油气层有着更为优越的识别能力。

l但在泥浆侵入较深层段，由于受探测范围限制，薄层电阻率与原状地层电阻率相差较多。

这时应使用横向探测深度较大的常规双侧向测井值计算地层流体饱和度。

耐压(MPa)最大井眼（mm）最小井眼(mm)137.9533114 137.9533123MAC全波列采集l MAC仪器的单极阵列和偶极阵列各由8个接收器构成,其发射器各有两个. 在全波列测井方式下,可同时记录两套全波列和两条时差△t曲线（2ft和6in分辨率）. 由单极全波列可提取纵波、横波、斯通利波等;由偶极阵列的全波列可提取地层挠曲横波.l W60-38-46井：l MAC记录的2ft时差曲线及6in时差曲线与常规声波时差曲线的直观对比。

MAC 应用实例l S116井：l利用MAC的全波列提取纵波、横波、斯通利波等的慢度、波形幅度、波至时间及衰减等，据此可以评价地层的岩性、裂缝、渗透性等特征。

RD、RS—深、浅侧向电阻率RDC、RSC—环境校正后的深、浅侧向电阻率VRD、VRS—垂直校正后的深、浅侧向电阻率DEN—密度DENC—环境校正后的密度VDEN—垂直校正后的密度CNL—补偿中子CNC—环境校正后的补偿中子VCNL—垂直校正后的补偿中子GR—自然伽马GRC—环境校正后的自然伽马VGR—垂直校正后的自然伽马AC—声波VAC—垂直校正后声波PE—有效光电吸收截面指数VPE—垂直校正后的有效光电吸收截面指数SP—自然电位VSP—垂直校正后的自然电位CAL—井径VCAL—垂直校正后井径KTh—无铀伽马GRSL—能谱自然伽马U—铀Th—钍K—钾WCCL—磁性定位TGCN—套管中子TGGR—套管伽马R25—2.5米底部梯度电阻率VR25—环境校正后的2.5米底部梯度电阻率DEV—井斜角AZIM—井斜方位角TEM—井温RM—井筒钻井液电阻率POR2—次生孔隙度POR—孔隙度PORW—含水孔隙度PORF—冲洗带含水孔隙度PORT—总孔隙度PERM—渗透率SW－含水饱和度SXO—冲洗带含水饱和度SH—泥质含量CAL0—井径差值HF—累计烃米数PF—累计孔隙米数DGA—视颗粒密度SAND，LIME，DOLM，OTHR—分别为砂岩，石灰岩，白云岩，硬石膏含量VPO2—垂直校正次生孔隙度VPOR—垂直校正孔隙度VPOW—垂直校正含水孔隙度VPOF—垂直校正冲洗带含水孔隙度VPOT—垂直校正总孔隙度VPEM—垂直校正渗透率VSW－垂直校正含水饱和度VSXO—垂直校正冲洗带含水饱和度VSH—垂直校正泥质含量VCAO—垂直校正井径差值VDGA—垂直校正视颗粒密度VSAN，VLIM，VDOL，VOTH—分别为垂直校正砂岩，石灰岩，白云岩，硬石膏含量岩石力学参数PFD1—破裂压力梯度POFG—上覆压力梯度PORG—地层压力梯度POIS—泊松比TOUR—固有剪切强度UR—单轴抗压强度YMOD—杨氏模量SMOD—切变模量BMOD—体积弹性模量CB—体积压缩系数BULK—出砂指数MACMAC—偶极子阵列声波XMAC-Ⅱ—交叉偶极子阵列声波DTC1—纵波时差DTS1—横波时差DTST1—斯通利波时差DTSDTC-纵横波速度比TFWV10-单极子全波列波形TXXWV10-XX偶极子波形TXYWV10- XY偶极子波形TYXWV10- YX偶极子波形TYYWV10- YY偶极子波形WDST-计算各向异性开窗时间WEND-计算各向异性关窗时间DTSF-计算的快横波时差DTSS-计算的慢横波时差固井CCL—磁性定位CBL—声幅VDL—声波变密度（二维）AC—裸眼声波CAL—裸眼井径GR—自然伽马测井符号Rt （true formation resistivity）：地层真电阻率 / v 9qrZ$$Rxo （flushed zone formation resistivity）：冲洗带地层电阻率 #%QHb,lh l CON （induction log）感应测井 s 1wlOyIld （deep investigate induction log）：深探测感应测井 8 GW+ :Ilm （medium investigate induction log）：中探测感应测井 D| (\ 5]:RIls （shallow investigate induction log）：浅探测感应测井Rlld （deep investigate double lateral resistivity log）：深双侧向电阻率测井Rlls （shallow investigate double lateral resistivity log）：浅双侧向电阻率测井RMLL （micro lateral resistivity log）：微侧向电阻率测井AC （acoustic）：声波时差 s AU% :W{DEN （density）：密度 ^@ 8XJ[C,_CNL （neutron）：中子 *~ IHVUGR （natural gamma ray）：自然伽马 m-4 #sSP （spontaneous potential）：自然电位 ] Xa]a}[uECAL （ borehole diameter）：井径 j; uU M 6K （potassium）：钾 v k JyD/;=TH （thorium）：钍 X h} q/H<U （uranium）：铀 ]v B ^ %KTH gamma ray without uranium ：无铀伽马 X\!q8KEpR&NGR （neutron gamma ray）：中子伽马5700系列的测井项目及曲线名称 U%r{{Q1Star Imager ：微电阻率扫描成像 4w% hvJCBIL ：井周声波成像 jA?[* H BMAC ：多极阵列声波成像 vh"';L_*37MRIL ：核磁共振成像 =CF g~8 WTBRT ：薄层电阻率 rk S'OCDAC ：阵列声波 exS wx-zxIDVRT ：数字垂直测井 ( :~_# BAHDIP ：六臂倾角 ~hk! N! J\MPHI ：核磁共振有效孔隙度 mhIGunK;+MBVM ：可动流体体积 YVR E 9MBVI ：束缚流体体积 O+X Q P!TMPERM ：核磁共振渗透率 >oy%qLHe~tEchoes ：标准回波数据 Z q1> M'V;T2 Dist ：T2分布数据 Q!~1Xc0S`pTPOR ：总孔隙度 J=^5 GfM)JBHTA ：声波幅度 K24y;96 8BHTT ：声波返回时间 <9=RLENmY"Image DIP ：图像的倾角 Z+ J~moW `COMP AMP ：纵波幅度 d9D*w/clMiShear AMP ：横波幅度 " J >, Hr9COMP ATTN：纵波衰减 =g@hh)3wPShear ATTN ：横波衰减 t.O4-+$igRADOUTR ：井眼的椭圆度 Z [j-.,QuDev ：井斜POR 孔隙度 NEWSAND p@zn mn -PORW 含水孔隙度 NEWSAND 0$nJd_ gW_PORF 冲洗带含水孔隙度 NEWSAND 9=~jKl%\vJPORT 总孔隙度 NEWSAND })w5`?YPORX 流体孔隙度 NEWSAND BQ&h& 57KPORH 油气重量 NEWSAND J.`.lQ $zBULK 出砂指数 NEWSAND ')FNudsCPERM 渗透率 NEWSAND (/ Y gcTSW 含水饱和度 NEWSAND Ap> n4~SH 泥质含量 NEWSAND QU 4'x 4YSCALO 井径差值 NEWSAND h/w- &7tCL 粘土含量 NEWSAND W]*wxzf!5zDHY 残余烃密度 NEWSAND (c *Dvpo1SXO 冲洗带含水饱和度 NEWSAND Zd%\x[f9ckDA 第一判别向量的判别函数 NEWSAND p _(hM& >CDB 第二判别向量的判别函数 NEWSAND &]c9}I cDAB 综合判别函数 NEWSAND / q ! &ICI 煤层标志 NEWSAND FxT [ 4CARB 煤的含量 NEWSAND Y b \36|TEMP 地层温度 NEWSAND 1 wM p3Q 评价泥质砂岩油气层产能的参数 NEWSAND / L8 =8 PI 评价泥质砂岩油气层产能的参数 NEWSAND r Y qvG SH 泥质体积 CLASS `jkn*:mSW 总含水饱和度 CLASS 3I x T2@H)POR 有效孔隙度 CLASS q.t5L=l^ rPORG 气指数 CLASS " 8 6 9n37CHR 阳离子交换能力与含氢量的比值 CLASS & Hqu`A/^CL 粘土体积 CLASS b,W '0glPORW 含水孔隙度 CLASS l9h;d I {6PORF 冲洗带饱含泥浆孔隙度 CLASS % Z? o ]CALC 井径差值 CLASS Y 4O L 82YDHYC 烃密度 CLASS I Y &a!PERM 绝对渗透率 CLASS *Y Z L QTPIH 油气有效渗透率 CLASS 11sW$@xs 9PIW 水的有效渗透率 CLASS _; {- w%VfCLD 分散粘土体积 CLASS di 5_5_$`oCLL 层状粘土体积 CLASS | 9I; `{@CLS 结构粘土体积 CLASS h~ p} 08EPOR 有效孔隙度 CLASS -w f VESW 有效含水饱和度 CLASS B (LV2 2#TPI 钍钾乘积指数 CLASS lijy? :__POTV １００％粘土中钾的体积 CLASS P1n@E*~ V5CEC 阳离子交换能力 CLASS }o- PQV 阳离子交换容量 CLASS s_!Z +D$KBW 粘土中的束缚水含量 CLASS ~*Qpv &y)EPRW 含水有效孔隙度 CLASS [ud V }UPOR 总孔隙度，UPOR=EPOR+BW CLASS ;r"B? ]JOHI 干粘土骨架的含氢指数 CLASS +hgCk87%#BWCL 粘土束缚水含量 CLASS q I * 1+R}TMON 蒙脱石含量 CLASS J 9 4YMyOoTILL 伊利石含量 CLASS q)+ n2FMTCHK 绿泥石和高岭石含量 CLASS m ?$G( E5VSH 泥质体积 CLASS , D , f 9VSW 总含水饱和度 CLASS z|) 1 l `VPOR 有效孔隙度 CLASS fc Xk]WVPOG 气指数 CLASS _4B iF? 1VCHR 阳离子交换能力与含氢量的比值 CLASS j YID44 $ VCL 粘土体积 CLASS 9k [ },MMVPOW 含水孔隙度 CLASS 4~YQ\4h=VPOF 冲洗带饱含泥浆孔隙度 CLASS aw %v uVCAC 井径差值 CLASS b(-t)5^}VDHY 烃密度 CLASS {)9HS~e TVPEM 绝对渗透率 CLASS G:C6`uiy`VPIH 油气有效渗透率 CLASS Hs - .83VVPIW 水的有效渗透率 CLASS qs1 . @l("VCLD 分散粘土体积 CLASS ( WtE`f;QVCLL 层状粘土体积 CLASS !^ bB /eVCLS 结构粘土体积 CLASS w t=> {JMVEPO 有效孔隙度 CLASS '[ yq i1 &VESW 有效含水饱和度 CLASS 0H&U=9'YTVTPI 钍钾乘积指数 CLASS |] !Ky[PVPOV １００％粘土中钾的体积 CLASS . (*kgv@3x VCEC 阳离子交换能力 CLASS .Lr )~VQV 阳离子交换容量 CLASS m`\i +VBW 粘土中的束缚水含量 CLASS @wd B %VEPR 含水有效孔隙度 CLASS <X I 3 5\^VUPO 总孔隙度 CLASS e=n{f*K G`VHI 干粘土骨架的含氢指数 CLASS K)Xs L VBWC 粘土束缚水含量 CLASS ldCKSWI i-VTMO 蒙脱石含量 CLASS X# kj t )WVTIL 伊利石含量 CLASS 3gI []4lRHVTCH 绿泥石和高岭石含量 CLASS mj( &`HRs4 QW 井筒水流量 PLI J%\~<_2 nyQT 井筒总流量 PLI Bd[L6J )SK 射孔井段 PLI 3 u?`q%Y-ePQW 单层产水量 PLI $['7vcB ^PQT 单层产液量 PLI M)` HK .WEQ 相对吸水量 ZRPM [j=,g-E OAPEQ 相对吸水强度 ZRPM y Wv<A^C &POR 孔隙度 PRCO @QVqpE <|PORW 含水孔隙度 PRCO p- "Z'$A`PORF 冲洗带含水孔隙度 PRCO wUK 7 umPORT 总孔隙度 PRCO C @y}*XV[bPORX 流体孔隙度 PRCO Sg.+`xww3PORH 油气重量 PRCO * 3_f &YBULK 出砂指数 PRCO VG<Hw{ c3rHF 累计烃米数 PRCO h nc S_ZAPF 累计孔隙米数 PRCO k]SA J~bS|PERM 渗透率 PRCO * ' 9)H 0SW 含水饱和度 PRCO a -xW8SH 泥质含量 PRCO 4GG1E. z}CALO 井径差值 PRCO N X zU0CL 粘土含量 PRCO _4P;+ YDHY 残余烃密度 PRCO hq /J6 MSXO 冲洗带含水饱和度 PRCO cPp uSWIR 束缚水饱和度 PRCO t *{, G kPERW 水的有效渗透率 PRCO \\ =.6cg<KPERO 油的有效渗透率 PRCO #v .L$7OKRW 水的相对渗透率 PRCO eY J{LPoKRO 油的相对渗透率 PRCO n !GWq leFW 产水率 PRCO { IJ-4 >SHSI 泥质与粉砂含量 PRCO mO #I nTOSXOF 199＊SXO PRCO S 8\+XJSWCO 含水饱和度 PRCO \CcmePTN#xWCI 产水率 PRCO Q Q@ 9_[NWOR 水油比 PRCO - $%jb2CCCO 经过PORT校正后的C／O值 PRCO aC `Li^ CCSC 经过PORT校正后的SI／CA值 PRCO | V lMma z CCCS 经过PORT校正后的CA／SI值 PRCO qYx!jA ]O DCO 油水层C／O差值 PRCO @8|Gh] \PXIWA 水线视截距 PRCO D} MoNE[rCOWA 视水线值 PRCO L/B HexOBCONM 视油线值 PRCO EJ G2^DSSCPRW 产水率（C／O计算） PRCO r&SO:#rOSMCOAL 煤层 CRA L;3aZt,#OOTHR 重矿物的百分比含量 CRA 6+iK!&+ =SALT 盐岩的百分比含量 CRA ( k 8Z=/N~SAND 砂岩的百分比含量 CRA I0iY +@^5LIME 石灰岩的百分比含量 CRA &m cRDOLM 白云岩的百分比含量 CRA zka?cOmYF[ANHY 硬石膏的百分比含量 CRA eQ <x p AANDE 安山岩的百分比含量 CRA 6 Uw ;C84!BASD 中性侵入岩百分比含量 CRA &\ k?x NDIAB 辉长岩的百分比含量 CRA _IxamWpX $CONG 角砾岩的百分比含量 CRA yp p 4L|RTUFF 凝灰岩的百分比含量 CRA xl8#=qmC DGRAV 中砾岩的百分比含量 CRA 4)^v MG&BASA 玄武岩的百分比含量 CRA 4g OgWB vR1：底一米电阻率 ]_u`E vEx6PERM：绝对渗透率 p+[} Hxx=PIH：油气有效渗透率 r?^"6 5 =PIW：水的有效渗透率 u!Bk, }CE`MSFL或SFLU、RFOC：微球电阻率 J YV \ oV{ CILD：感应电导率 76u{!\Jo/{ML1或MIN：微梯度 G9Qe121 mML2或MNO：微电位 s }(X]Gx1TEMP：地层温度。

ECLIPS-5700现场操作技术要点ECLIPS-5700成像测井技术在各区域已广泛应用，在使用过程中，由于区域要求、甲方需求以及技术人员操作技能等多方面因素影响，5700测井技术在现场应用中还存在着一些问题，根据已经出现过的问题以及一些工程、质量要求，特制定出ECLIPS-5700现场操作技术要点，望全体5700操作工程师遵照执行。

一、高分辨率感应测井1、为满足仪器居中测量，尽量减少井眼状况对浅探测电阻率曲线的影响，仪器必须加装扶正器，扶正器加在仪器探头两端，底部的可以用4341代替。

2、高分辨率感应必须和井径并测，如因井况原因无法并测的，必须征得公司与甲方同意。

3、测高分辨率感应时必须将自然电位地面电极线接好，并测出两条自然电位，其中模拟道上传的自然电位要求3514内的MODE7/SP继电器接通，因此，在仪器供电通讯正常后，必须将此继电器手动连接一次。

应选用没有3516的OCT进行测井，否则，自然电位信号干扰很大。

4、如有可能，尽量用3981所测泥浆电阻率参数进行校正。

5、仪器在搬运过程中切记不可磨碰自然电位环及玻璃钢外壳。

二、双侧向，微侧向/微球测井1、在仪器供电正常通讯后，必须进行仪器初始化操作，否则，深侧向值不对。

2、必须保障马笼头以及电缆的通断绝缘，尤其是7芯的绝缘，必须在100M欧以上，另外，10芯对外壳绝缘也必须大于500K欧以上。

3、在用3516测井时只有一条井下自然电位，不用接地面自然电位电极线，用3506测井时只有一条地面自然电位，必须接地面电极线。

地面接地线必须远离车体与地接触良好。

4、微球/微侧向推靠臂的收推必须断交流电。

在刻度微球/微侧向井径时必须将档位跳至测井档。

5、必须根据双侧向线路内的档位情况确定正确的处理参数（增强或者标准），如用增强档测量，必须在仪器组合中加上3992和3967。

6、必须在双侧向电极系两端加装扶正器、以保护电极系，另外，如井况允许，在微球/微侧向接近推靠处加装扶正器。

ECL IP S-5700测井系统ECLIPS-5700 测井系统又称加强型计算机测井解释处理系统，可完成各种常规和成像测井的数据采集和处理编辑工作。

它采用菜单驱动，具备“ help功能，便于操作。

ECLIPS 可提供广泛的诊断，如电源和遥传系统的诊断程序以及用户可选择的诊断程序。

通过图形显示和数据处理的实时显示，可不断地监视测井质量。

目前，四分公司拥有陆地车载和海洋拖撬 ECLIPS-5700 地面系统各两套，能够完成陆地、海洋各种系列、各种井型的测井服务。

一．常规测井ECLIPS-5700 测井系统可兼容所有 3700 常规测井仪器，完成对地层电阻率和孔隙度等参数的测量，其配备的井温 /泥浆电阻率短节可完成对井温和泥浆电阻率的连续测量。

ECLIPS-5700 测井系统还对 5 种常规井下仪进行了升级换代，以便更好地对地层进行测量，克服了 3700 常规测井仪器某些方面的不足，这 5 种仪器是：• 1329能谱测井仪• 2228岩性密度测井仪• 1680数字声波测井仪• 2446补偿中子测井仪• 1239双侧向测井仪1．1329 能谱测井仪技术指标⑴最大耐温：400 ° (204 C) 0.5小时350 ° ( 177C) 3 小时2(2)最大耐压： 20000PSI(137.9MPa)(1406kg/ cm2)(3)适应最小井眼： 4.75in ( 120.7mm)(4)适应最大井眼：视所用扶正器尺寸而定(5)仪器直径： 3.625in ( 92.1mm)(6)仪器长度： 7ft --3.7in ( 2.228M)(7)重量： 1421 lb( 64.4kg )(5)仪器长度： 18ft ~6.5in ( 5.652M )(8) 最大测井速度：能谱测量： 10ft/min ； 30ft/minGR 测量： 30ft/min(9) 测量范围： 0.04 ~3.5MEV(10) 最大测量范围： GR 2500APIK 100%U 250PPMTH 700PPMK U 和TH 测量值的±4%(14) 记录点：仪器底部往上 1ft ~7.2in(15) 最大抗压强度： 78000 1b( 35381kg)(16) 最大抗拉强度： 78000 1b(35381kg)2． 2228 岩性密度测井仪技术指标⑴最大温度： 400 ° (204 C) 0.5小时(11)测量精度： GR 测量值的 ±3％(12)探测深度： 12in(30 4.8mm )(13) 垂直分辨率：15in( 381mm) 350 ° ( 177 C) 3 小时 (2)最大 压力：20000PSI( 137.9MPa )(3)直径： 4.88in 123.8mm)(4)测量井眼范围： 6.0in(152.4mm)~22.0in ( 558.8mm)(6)重量： 4701b(213.2kg)(7)最大测井速度：30ft/min ( 9m/min )(8)推荐测井速：<30ft/min ( 9m/min )(9)测量范围： 1.3〜 3.0g/cc(10)重复性：Den：±0.15g/ccPe: ±2B/ePe: 0±.2B/e(1.3 to 6B/e )(12)井径：±0.3in (井眼 6in 到 16in 范围)(13)探测深度： 8.0in (203.2mm)(14)垂直分辨率：19.0in(482.6mm)(15)记录点：3ft〜2.3in (972.8mm)仪器底部往上(16)源： 4703NT CS137 2居里3．1680 数字声波测井仪技术指标350 ° (177 C) 8 小时最大耐压：20000PSI ( 137.9MPa) 1406kg/cm2)最小井眼：4.5in (114mm)仪器直径：3.38in (85.9mm)最大处仪器长度：20ft〜6.9in( 6.26m)(11)精度：Dem：±0.025g/cc(17)最大抗拉强度： 78000 1b 35454.5kg)(18)最大抗拉强度： 74500 1b 33793.kg)最大耐温：400°F(204 C) 2 小时6) 仪器重量： 3361bs( 153kg)测井速度： 60ft/min ( 18m/imn )最大测速精确度：±0.5microstcomds重复性：±1％4．2426 补偿中子测井仪技术指标最大耐温：400°F (204C) 2小时350 ° (177 C) 4 小时最大耐压： 20000PSI(137.9MPa)(1406kg/ cm2) 直径： 3.63in ( 92.1mm )4) 井眼范围：4.75in~24in ( 120.7mm~406.4mm)5) 仪器长度：7.59ft(2.31m)6) 仪器重量：1501b( 68kg )7) 最大测速：30ft/imn ( 9.0m/min )8) 推荐测速度： 18ft/imn ( 6.0m/min )9) 测量范围：-3~100 P U10) 测量精度：孔隙度 <7 P.U ±0.5P.U孔隙度 >7 P.U 测量值的±7％11) 探测深度：12in ( 3 04.8mm )12)垂直分辨率：28in(711.2mm)10) 垂直分辨率： 0.5ft ( 15.24cm)11) 探测深度：未定12) 最大抗拉强度： 17000 1bs13) 最大抗拉强度： 4000 1bs7)(13) 记录点：短源距 2.08ft (0.64m)仪器底部往上6) 重量：电子线路 1021b( 46.26kg)最大抗拉强度： 48000 1b(221778.6kg)8) 最大抗拉强度： 7400 1b( 3357.5kg)9) 最大测速： 60ft/min ( 18.3m/min )(10)测量范围：0.2〜40000Q .m(11 )泥浆类型/范围：水(基)泥浆 0.015 Q .m 到3.0 Q .m(12)精度：0.2〜2000Q .m 时，测量值的 ±5%或 ±0.06 Q .m 2000~40000 Q .m 时测量值的±5 %或±0.025重复性(最大温度时)：读值的±5%13)垂向分辨率： 2ft(0.61m)14 )径向探测深度：深标准模式 55in(1.397m)长源距 2.5ft (0.76m)仪器底部往上(14)最大抗拉强度：78000 1bs15)最大抗拉强度： 122000 1bs5． 1239 双侧向测井仪技术指标最大耐压： 20000PSI(137.9MPa)(1406kg/ cm 2) 直径：电子线路 3.36in( 85.3mm)线圈系 3.62in(91.2mm)井眼范围： 5.5in ~24in (139.7mm ~576.mm)仪器长度： 18ft ~9.6in ( 5.73m)1) 最大耐温：350° F (176 C) 2小时2) 4)深格宁尼根模式42in（ 1.067m）浅增强模式31in（0.787m ）浅标准模式18in（0.457m）15）记录点：从电极系往上 6ft （1.83m）二．成像测井我公司购进的 ECLIPS-5700 测井系统，其配套的成像测井仪主要包括： 1、核磁共振测井仪（ MRIL ） 2、环周声波扫描成像测井仪（ CBIL ） 3、电成像测井仪（ STAR） 4、多极子声波成像测井仪（ MAC ） 5、扇段（分区）水泥胶结测井（ SBT ） 6、阵列感应测井仪（ HDIL ）1、核磁共振测井地质应用（MRIL-C ）核磁共振测井直接测量岩石孔隙中的流体,对岩石骨架没有响应。

测井项目及曲线名称2.5米梯度M2.25A0.5 R25梯度电极M2.25A0.5B R25自然电位SP井径CAL微电极A0.025M0.025N-A0.05M ML1、ML2井温TEMP声波时差AC感应测井COND自然伽码GR声波幅度CBL0.4米A0.4M2.25N R040.4米A0.4M2.35N R040.5米B2.25A0.5 R054米A3.75M0.5N R44米M3.75A0.5B R40.45米M0.4A0.1B R045RT深侧向电阻率RTRXO浅侧向电阻率RXO中子伽码NGRDEN密度DENCNL井壁中子CNLRXO1微球形聚焦电阻率RXO1伽马－伽马GR流体电阻率RT微测向RMLL七测向LLD7、LLS7中感应RILM深感应RILD八测向RFOC井斜DEV方位角AZIM激发电位人工电位补偿声波BHC声波衰减率ATC常用测井曲线名称测井符号英文名称中文名称Rt true formation resistivity. 地层真电阻率Rxo flushed zone formation resistivity 冲洗带地层电阻率Ild deep investigate induction log 深探测感应测井Ilm medium investigate induction log 中探测感应测井Ils shallow investigate induction log 浅探测感应测井Rd deep investigate double lateral resistivity log 深双侧向电阻率测井Rs shallow investigate double lateral resistivity log 浅双侧向电阻率测井RMLL micro lateral resistivity log 微侧向电阻率测井CON induction log 感应测井AC acoustic 声波时差DEN density 密度CN neutron 中子GR natural gamma ray 自然伽马SP spontaneous potential 自然电位CAL borehole diameter 井径K potassium 钾TH thorium 钍U uranium 铀KTH gamma ray without uranium 无铀伽马NGR neutron gamma ray 中子伽马5700系列的测井项目及曲线名称Star Imager 微电阻率扫描成像CBIL 井周声波成像MAC 多极阵列声波成像MRIL 核磁共振成像TBRT 薄层电阻率DAC 阵列声波DVRT 数字垂直测井HDIP 六臂倾角MPHI 核磁共振有效孔隙度MBVM 可动流体体积MBVI 束缚流体体积MPERM 核磁共振渗透率Echoes 标准回波数据T2 Dist T2分布数据TPOR 总孔隙度BHTA 声波幅度BHTT 声波返回时间Image DIP 图像的倾角COMP AMP 纵波幅度Shear AMP 横波幅度COMP ATTN 纵波衰减Shear ATTN 横波衰减RADOUTR 井眼的椭圆度Dev 井斜石油测井专业术语1范围本标准规定了石油测井专业基本术语的含义。

5700声波测井增益影响因素分析Analysis the affect of 5700 acoustic gain in acoustic logging刘洁胡战峰（河南南阳中石化河南石油工程有限公司测井公司473132）摘要： 5700一般在测井时都选用auto gain自动增益，自动增益调节在较窄的范围内变化，有时声波极限干扰较大，造成极限干扰信号增强，声波值偏小；或反之使声波值偏大；造成声波曲线高跳、低跳，声波曲线优等率不高，如果把自动增益和固定增益两者结合起来，那就可以取长补短，发挥各自的优势，提高测井质量。

Abstract: auto gain AGC are generally selected when 5700 acoustic logging, automatic gain adjustment change in a narrow range, sometimes the Interfering signals of the acoustic is large, resulting in maximum interference signal enhancement, acoustic value is too small or acoustic waves and vice versa; resulting in high jump and low jump of sonic curve, , Classy rate of sonic curve is not low, if the automatic gain and fixed gain used together, it can work better , play to their strengths, improve the logging quality.关键词：声波、自动增益、固定增益、测井质量Keywords: acoustic, automatic gain, fixed gain, log quality0引言常规国产仪器在测量声波时，一般都是1-6个声波增益档位，根据地层不同，选取合适的增益，但是在地层较杂和层位较薄变化较快的地层，手动不能快速的跟进，容易造成声波首波失真，而5700一般在测井时都选用auto gain自动增益，自动增益也存在一定的局限性：增益调节在较窄的范围内变化，不能快速的找出合适的增益；而且，根据图1的分析我们知道发射器T在发射信号后，声波接受器R4、R3、R2、R1由于离发射器T距离不同，由于声波能量的衰减导致R4、R3、R2、R1接受的信号大小不同，地面软件给R4的增益最小，给R1的增益最大，但是由于自动增益有时给的不合适，导致R1的信号最小，R4的增益刚好合适，从而使R1抓的首波失真，导致最终声波时差跳变。
