声波测井仪器的原理及应用

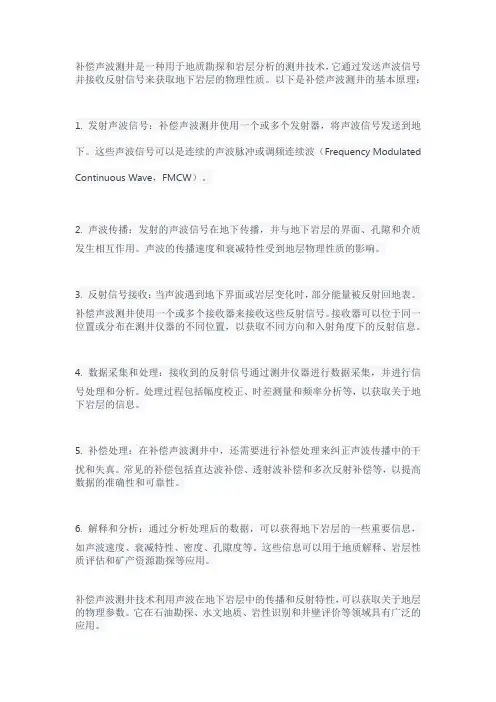

补偿声波测井是一种用于地质勘探和岩层分析的测井技术，它通过发送声波信号并接收反射信号来获取地下岩层的物理性质。

以下是补偿声波测井的基本原理：
1. 发射声波信号：补偿声波测井使用一个或多个发射器，将声波信号发送到地下。

这些声波信号可以是连续的声波脉冲或调频连续波（Frequency Modulated Continuous Wave，FMCW）。

2. 声波传播：发射的声波信号在地下传播，并与地下岩层的界面、孔隙和介质发生相互作用。

声波的传播速度和衰减特性受到地层物理性质的影响。

3. 反射信号接收：当声波遇到地下界面或岩层变化时，部分能量被反射回地表。

补偿声波测井使用一个或多个接收器来接收这些反射信号。

接收器可以位于同一位置或分布在测井仪器的不同位置，以获取不同方向和入射角度下的反射信息。

4. 数据采集和处理：接收到的反射信号通过测井仪器进行数据采集，并进行信
号处理和分析。

处理过程包括幅度校正、时差测量和频率分析等，以获取关于地下岩层的信息。

5. 补偿处理：在补偿声波测井中，还需要进行补偿处理来纠正声波传播中的干
扰和失真。

常见的补偿包括直达波补偿、透射波补偿和多次反射补偿等，以提高数据的准确性和可靠性。

6. 解释和分析：通过分析处理后的数据，可以获得地下岩层的一些重要信息，
如声波速度、衰减特性、密度、孔隙度等。

这些信息可以用于地质解释、岩层性质评估和矿产资源勘探等应用。

补偿声波测井技术利用声波在地下岩层中的传播和反射特性，可以获取关于地层的物理参数。

它在石油勘探、水文地质、岩性识别和井壁评价等领域具有广泛的应用。

声波测井原理声波测井是一种利用声波在地层中传播的特性来获取地层信息的技术手段。

声波测井可以提供地层的孔隙度、渗透率、岩性、地层压力等重要参数，对于油气勘探和开发具有重要意义。

声波测井原理是声波在地层中传播的物理过程，下面将对声波测井原理进行详细介绍。

首先，声波测井是利用声波在地层中传播的速度来获取地层信息的。

声波在地层中传播的速度与地层的物性参数有密切的关系，不同类型的地层对声波的传播速度有不同的影响。

通过测量声波在地层中的传播速度，可以推断出地层的孔隙度、渗透率等参数。

其次，声波测井是利用声波在地层中的反射和折射来获取地层信息的。

当声波遇到地层界面时，会发生反射和折射现象，根据反射和折射的规律，可以推断出地层的厚度、岩性等信息。

通过分析反射和折射的特征，可以识别出地层中的油气层、水层等目标层位。

另外，声波测井是利用声波在地层中的衰减来获取地层信息的。

声波在地层中传播时会发生衰减，衰减的程度与地层的渗透率、孔隙度等参数有关。

通过测量声波的衰减情况，可以推断出地层的渗透率、孔隙度等信息。

总的来说，声波测井原理是利用声波在地层中传播的速度、反射和折射、衰减等特性来获取地层信息的。

通过对声波在地层中的传播过程进行分析和解释，可以揭示地层的内部结构、物性参数等重要信息。

声波测井技术在油气勘探和开发中具有重要的应用价值，对于提高勘探开发效率、降低勘探风险具有重要意义。

综上所述，声波测井原理是声波在地层中传播的物理过程，通过对声波在地层中的传播速度、反射和折射、衰减等特性进行分析，可以获取地层的孔隙度、渗透率、岩性、地层压力等重要参数。

声波测井技术是一种重要的地球物理勘探手段，对于油气勘探和开发具有重要意义。

希望本文能够对声波测井原理有所了解，并对相关领域的研究工作有所帮助。

测井的原理和应用1. 测井的概述测井是石油工程中的一项重要技术，通过下井仪器的测量，以获得井内地层的物性参数，从而评估石油和天然气储层的含油气性质和储量。

测井技术在石油勘探、开发和生产中起到了至关重要的作用。

2. 测井的原理测井的原理是基于下井仪器通过测量井壁周围的物理量，利用物理和地质的关联关系来推断井内地层性质的一种技术。

下面将介绍几种常用的测井技术及其原理。

2.1 电测井电测井是一种通过测量井壁周围的电性参数来推断地层性质的技术。

它利用地层的电导率差异，通过测量电阻率来判断地层的类型和特征。

2.2 声波测井声波测井是一种通过测量地层对声波的传播速度来推断地层性质的技术。

它利用地层的声波传播速度差异，通过测量声波传播时间来判断地层的类型和充实度。

2.3 核磁共振测井核磁共振测井是一种通过测量地层中核磁共振信号来推断地层性质的技术。

它利用地层中的核磁共振信号，通过测量共振频率和幅度来反演地层的物性参数。

3. 测井的应用测井技术在石油勘探、开发和生产中有着广泛的应用。

下面将介绍几个常见的应用领域。

3.1 储层评价测井技术可以提供储层的物性参数，如孔隙度、渗透率、饱和度等，从而评价储层的质量和产能。

3.2 油气井完井设计测井技术可以提供地层的性质参数，帮助优化油气井的完井设计，提高油气井的产能。

3.3 水驱和聚驱监测测井技术可以提供油层和水层的界面位置和分布，帮助监测水驱和聚驱过程中的流体移动和驱替效果。

3.4 储层模型建立测井技术可以提供地层的性质参数，用于建立储层模型，从而进行油气资源评估和储量计算。

3.5 井眼修复和沉积环境研究测井技术可以提供井眼的形态和修复情况，帮助判断沉积环境和地层演化过程。

4. 测井的发展趋势随着科技的不断进步，测井技术也在不断发展。

以下是测井技术的一些发展趋势。

4.1 多物性测井技术随着对复杂储层的勘探和开发需求增加，多物性测井技术被广泛关注。

通过融合多种测井技术，可以获得更加全面准确的地层信息。

远探测声波成像测井的种类及应用实例微分衰减声纳（DifferentialAcoustic Sonic，简称DAS）测井是一种以增强频率范围0.5~20 kHz，并表示为深度及声参数的探测成像技术。

这种科学技术主要应用于改进和调节地层和石油气藏造砂冲积作用，通过检测声衰减增强来削弱混浊饱和油气层，理论上可以用它来估算饱和油气层粘度、起床能力、厚度等参数，以及油藏浊度分布样式，可以以此来评价油气层的发育层度和油藏的演化模式，从而给出最佳开发解决方案，大大提高技术水平。

传统的微分衰减声纳（DAS）测井仪器有着较弱的深度精度，只能够实现区段50米以内的测量分辨率，而三叉戟微分衰减声纳（TriskelionDAS）就是针对上述缺陷而推出的，它主要拥有一系列“大探视”、“小探视”、“极微探视”和“远山探测”等四个模式，用于模拟整个单位内和注入区的层叠结构，有着极强的深度精度。

它比传统的微分衰减声波成像技术拥有更大的范围，帮助我们在具体层段搜索到藏油和气体藏、估算油藏有效厚度和充裕度、估算原油残留压力以及把握油藏恢复潜力等方面提供方面的信息应用实例下凸台区块TZBP-01井：通过TriskelionDAS成像技术，我们可以对该区块地层有效厚度和充裕度进行准确估算，从而改善了压裂控制和评价水平，辅以饱和度计测和实时录井数据确定TZBP-01在高浊度层的层叠情况。

新凹台区块JSJTP-01井：我们应用TriskelionDAS测井技术和饱和度计测，通过增强的深度精度和削弱的混浊饱和油气层，实现了较高的成功率，确定了JSJTP-01井的层叠属性。

总之，随着微分衰减声纳（DAS）测井和三叉戟微分衰减声纳（TriskelionDAS）测井技术的发展，我们能够以传统意义上更精准、更低成本的方式在油藏上进行高分辨率的预测，从而大大提高技术水平。

测井仪器原理测井仪器是一种用于地质勘探和油田开发的重要工具，它通过测量地下岩石的物理性质来获取地层信息，为油气勘探和开发提供关键数据支持。

测井仪器的原理是基于地下岩石对射入的能量（如电磁波、声波等）的响应，通过分析这些响应信号来推断地层的性质和构造。

本文将从测井仪器的工作原理、常见类型和应用领域等方面进行介绍。

首先，测井仪器的工作原理主要涉及地球物理学中的电磁波、声波和核磁共振等知识。

在测井过程中，测井仪器会向地下发送特定频率和能量的电磁波或声波，当这些能量穿过地层时，不同类型的岩石会对其产生不同的响应。

通过接收和分析这些响应信号，测井仪器可以推断地层的含油气性质、渗透率、孔隙度等重要参数。

此外，核磁共振测井则是利用原子核在外加磁场和射频场作用下的共振现象，来获取地层的物性参数。

其次，测井仪器根据不同的工作原理和应用需求，可以分为电测井、声波测井、核磁共振测井等多种类型。

电测井是利用地下岩石对电磁波的导电性或介电常数差异来进行测量，主要用于识别含水、含油、含气层位和评价地层孔隙度。

声波测井则是通过发送声波信号，测量地层对声波的速度和衰减等参数，用于判断地层的岩性、孔隙度和渗透率等信息。

而核磁共振测井则是利用地下岩石中的氢核或其他核对外加磁场和射频场的共振响应，来获取地层孔隙度、流体类型和饱和度等参数。

最后，测井仪器在石油勘探开发中有着广泛的应用。

它可以帮助地质学家和工程师了解地下地层的构造、性质和流体分布情况，为油气勘探、油藏评价和油田开发提供重要的技术支持。

通过测井仪器获取的地层数据，可以帮助油田工程师进行钻井设计、油藏开发和生产管理，最大限度地提高油气田的勘探开发效率和经济效益。

总之，测井仪器作为一种重要的地质勘探工具，其原理和应用涉及地球物理学、地质学和工程技术等多个领域。

通过对地下岩石物理性质的测量和分析，测井仪器可以为油气勘探和开发提供准确、可靠的地层信息，对于提高油气田的勘探开发效率和资源利用率具有重要意义。

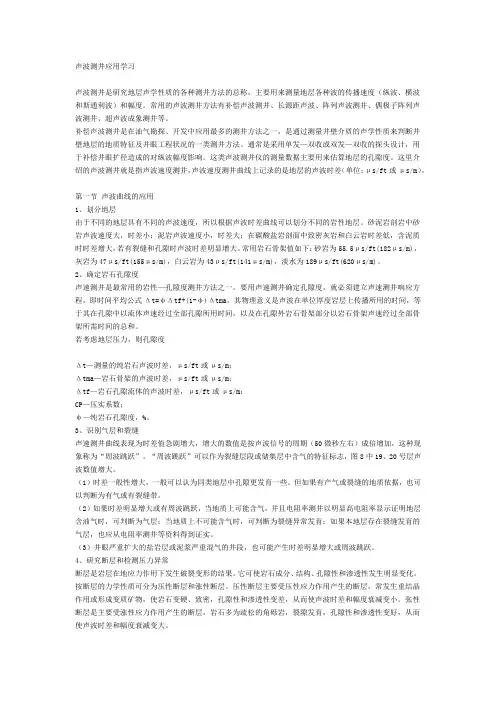

声波测井应用学习声波测井是研究地层声学性质的各种测井方法的总称，主要用来测量地层各种波的传播速度（纵波、横波和斯通利波）和幅度。

常用的声波测井方法有补偿声波测井、长源距声波、阵列声波测井、偶极子阵列声波测井、超声波成象测井等。

补偿声波测井是在油气勘探、开发中应用最多的测井方法之一，是通过测量井壁介质的声学性质来判断井壁地层的地质特征及井眼工程状况的一类测井方法。

通常是采用单发—双收或双发—双收的探头设计，用于补偿井眼扩径造成的对纵波幅度影响。

这类声波测井仪的测量数据主要用来估算地层的孔隙度。

这里介绍的声波测井就是指声波速度测井，声波速度测井曲线上记录的是地层的声波时差（单位：μs/ft或μs/m）。

第一节声波曲线的应用1、划分地层由于不同的地层具有不同的声波速度，所以根据声波时差曲线可以划分不同的岩性地层。

砂泥岩剖岩中砂岩声波速度大，时差小；泥岩声波速度小，时差大；在碳酸盐岩剖面中致密灰岩和白云岩时差低，含泥质时时差增大，若有裂缝和孔隙时声波时差明显增大。

常用岩石骨架值如下：砂岩为55.5μs/ft(182μs/m)，灰岩为47μs/ft(155μs/m)，白云岩为43μs/ft(141μs/m)，淡水为189μs/ft(620μs/m)。

2、确定岩石孔隙度声速测井是最常用的岩性—孔隙度测井方法之一。

要用声速测井确定孔隙度，就必须建立声速测井响应方程，即时间平均公式Δt=φΔtf+(1-φ)Δtma，其物理意义是声波在单位厚度岩层上传播所用的时间，等于其在孔隙中以流体声速经过全部孔隙所用时间，以及在孔隙外岩石骨架部分以岩石骨架声速经过全部骨架所需时间的总和。

若考虑地层压力，则孔隙度Δt—测量的纯岩石声波时差，μs/ft或μs/m；Δtma—岩石骨架的声波时差，μs/ft或μs/m；Δtf—岩石孔隙流体的声波时差，μs/ft或μs/m；CP—压实系数；φ—纯岩石孔隙度，%。

3、识别气层和裂缝声速测井曲线表现为时差值急剧增大，增大的数值是按声波信号的周期（50微秒左右）成倍增加，这种现象称为“周波跳跃”。

声波测井的基本原理声波测井是一种常用的地球物理勘探方法，它利用声波在地下介质中传播的特性来获取地下岩石的物理参数。

声波测井的基本原理可以总结为以下几点。

1. 声波传播原理声波是一种机械波，它可以在固体、液体和气体等介质中传播。

在地下岩石中，声波的传播速度与岩石的密度、模量以及岩石中的孔隙度有关。

当声波传播到不同介质之间的界面时，会发生反射和折射现象，通过测量声波的传播时间和传播速度，可以获得地下岩石的结构和性质信息。

2. 声波发射与接收声波测井通常通过在井中放置声源和接收器来实现。

声源会产生一系列的声波脉冲，这些声波脉冲沿着井筒向地下传播。

当声波脉冲遇到地层界面时，一部分能量会被反射回来，一部分能量会继续向下传播。

接收器可以接收到反射回来的声波信号，并将其转化为电信号。

3. 声波传播时间与距离声波传播的速度与介质的物理性质有关。

在地下岩石中，声波的传播速度通常比较稳定，因此可以利用声波传播时间与声波传播距离的关系来计算声波的传播速度。

通过测量声波的传播时间，可以推算出声波在地层中的传播距离，从而得到地下岩石的深度信息。

4. 声波速度与地层参数地下岩石的物理参数可以通过声波的传播速度来推算。

例如，声波在固体中的传播速度与固体的弹性模量和密度有关，声波在液体中的传播速度与液体的密度有关。

通过测量声波的传播速度，可以反推出地下岩石的弹性模量、密度等物理参数，从而了解岩石的性质和结构。

5. 声波测井的应用声波测井广泛应用于油气勘探、地质工程和水文地质等领域。

在油气勘探中，声波测井可以帮助确定油气藏的储集层和非储集层，评估油气储量和产能。

在地质工程中，声波测井可以评估地下岩石的稳定性和工程建设的可行性。

在水文地质中，声波测井可以帮助研究地下水的分布和流动规律。

声波测井的基本原理是利用声波在地下介质中传播的特性来获取地下岩石的物理参数。

通过测量声波的传播时间和传播速度，可以推算出地下岩石的深度、结构和性质信息。

声波测井的基本原理声波测井是一种常用的地球物理勘探技术，它利用声波在岩石中传播的特性，测量地下岩石的物理性质，如密度、声速、泊松比等，从而推断出地下岩石的结构和性质。

声波测井的基本原理是利用声波在岩石中传播的速度和衰减特性，来推断地下岩石的物理性质。

声波测井的原理可以简单地描述为：在井中发射一束声波，当声波穿过地层时，会受到地层中各种物理性质的影响，如密度、声速、泊松比等，从而导致声波的传播速度和衰减特性发生变化。

通过测量声波在地层中的传播速度和衰减特性，可以推断出地层的物理性质，如密度、声速、泊松比等。

声波测井的基本原理可以用以下公式表示：V = d / t其中，V表示声波在岩石中的传播速度，d表示声波在岩石中传播的距离，t表示声波传播的时间。

根据这个公式，可以通过测量声波传播的时间和距离，来计算声波在岩石中的传播速度。

声波测井的测量方法通常有两种：一种是通过测量声波在岩石中的传播时间和距离，来计算声波在岩石中的传播速度；另一种是通过测量声波在岩石中的衰减特性，来推断岩石的物理性质。

声波测井的应用范围非常广泛，可以用于石油勘探、矿产勘探、地质调查、地下水资源勘探等领域。

在石油勘探中，声波测井可以用于确定油层的厚度、孔隙度、渗透率等参数，从而帮助石油勘探人员确定油田的储量和开发方案。

在矿产勘探中，声波测井可以用于确定矿体的形态、大小、深度等参数，从而帮助矿产勘探人员确定矿体的储量和开采方案。

在地质调查和地下水资源勘探中，声波测井可以用于确定地下岩石的物理性质，从而帮助地质学家和水文学家了解地下岩石的结构和性质，为地质调查和地下水资源勘探提供重要的参考数据。

总之，声波测井是一种非常重要的地球物理勘探技术，它利用声波在岩石中传播的特性，测量地下岩石的物理性质，从而推断出地下岩石的结构和性质。

声波测井的基本原理是利用声波在岩石中传播的速度和衰减特性，来推断地下岩石的物理性质。

声波测井的应用范围非常广泛，可以用于石油勘探、矿产勘探、地质调查、地下水资源勘探等领域。

声波测井的基本原理声波测井是一种常用的地球物理勘探方法，通过发送声波信号进入地下，然后接收和分析返回的信号，可以获取有关地下岩石性质和地层构造的信息。

声波测井的基本原理是利用声波在不同岩石中的传播速度差异来推断地层的性质。

声波测井利用的声波信号是由测井仪器通过声源产生的。

这些声源通常是以一定频率振动的麦克氏震荡器，通过控制震荡器的频率和振幅，可以产生不同类型的声波信号。

在测井过程中，这些声波信号通过井中的探头向地下传播。

当声波信号遇到地下岩石时，会发生反射、折射和散射等现象。

这些现象会导致声波信号的传播速度和振幅发生变化。

通过测量返回的声波信号的传播时间和振幅，可以推断地下岩石的物理性质。

在声波测井中，最常用的参数是声波的传播速度。

传播速度是声波信号在岩石中传播的速度。

不同类型的岩石对声波的传播速度有不同的影响。

例如，固体岩石的传播速度较高，而含有流体的岩石的传播速度较低。

通过测量声波信号的传播时间，可以计算出不同深度处的传播速度，并进一步推断出地下岩石的类型和含有的流体性质。

除了传播速度，声波测井还可以提供其他有关地下岩石的信息。

例如，通过分析声波信号的振幅，可以推断地下岩石的密度和孔隙度。

密度是岩石单位体积的质量，而孔隙度是岩石中孔隙空间的比例。

这些参数对于研究地下岩石的物理性质和储层特征非常重要。

声波测井不仅可以应用于石油勘探和开发领域，还可以用于地质研究、水文地质调查等领域。

通过声波测井可以获取的地下岩石信息非常丰富，可以帮助地质学家和工程师更好地了解地下结构和性质，指导相关工程的设计和施工。

声波测井是一种基于声波传播原理的地球物理勘探方法。

通过测量声波信号的传播时间、振幅等参数，可以推断地下岩石的性质和构造。

声波测井在石油勘探和开发、地质研究等领域有着广泛的应用，为相关工程的设计和施工提供了重要的信息基础。
