西门子高级维修电工精编精选考试题及答案
- 格式:docx
- 大小:16.47 KB
- 文档页数:3

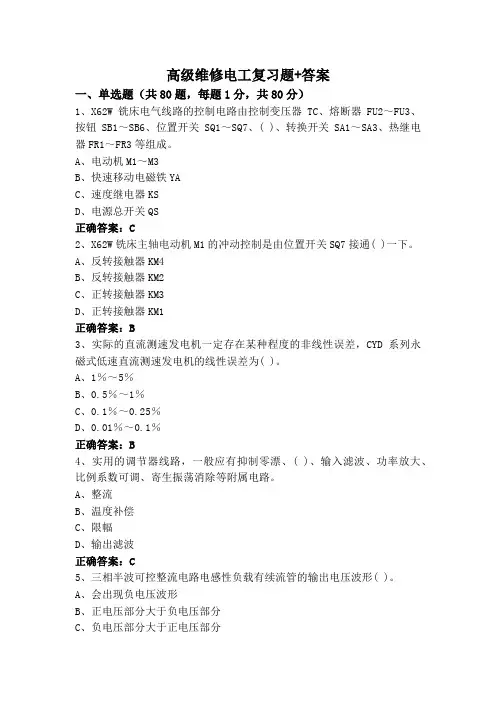

高级维修电工复习题+答案一、单选题(共80题,每题1分,共80分)1、X62W铣床电气线路的控制电路由控制变压器TC、熔断器FU2~FU3、按钮SB1~SB6、位置开关SQ1~SQ7、( )、转换开关SA1~SA3、热继电器FR1~FR3等组成。
A、电动机M1~M3B、快速移动电磁铁YAC、速度继电器KSD、电源总开关QS正确答案:C2、X62W铣床主轴电动机M1的冲动控制是由位置开关SQ7接通( )一下。
A、反转接触器KM4B、反转接触器KM2C、正转接触器KM3D、正转接触器KM1正确答案:B3、实际的直流测速发电机一定存在某种程度的非线性误差,CYD系列永磁式低速直流测速发电机的线性误差为( )。
A、1%~5%B、0.5%~1%C、0.1%~0.25%D、0.01%~0.1%正确答案:B4、实用的调节器线路,一般应有抑制零漂、( )、输入滤波、功率放大、比例系数可调、寄生振荡消除等附属电路。
A、整流B、温度补偿C、限幅D、输出滤波正确答案:C5、三相半波可控整流电路电感性负载有续流管的输出电压波形( )。
A、会出现负电压波形B、正电压部分大于负电压部分C、负电压部分大于正电压部分D、不会出现负电压波形正确答案:D6、FX2N系列可编程序控制器的上升沿脉冲指令,可以( )。
A、快速读入B、防止输入信号抖动C、隔离输出D、延时正确答案:B7、X62W铣床主轴电动机不能启动的可能原因有( )。
A、控制变压器无输出B、快速移动电磁铁损坏C、三相电源缺相D、速度继电器损坏正确答案:C8、T68镗床的主轴电动机M1采用了( )的停车方法。
A、能耗制动B、回馈制动C、反接制动D、再生制动正确答案:C9、测绘T68镗床电气控制主电路图时要画出( )、熔断器FU1和FU2、接触器KM1~KM7、热继电器FR、电动机M1和M2等。
A、按钮SB1~SB5B、行程开关SQ1~SQ8C、中间继电器KA1和KA2D、电源开关QS正确答案:D10、20/5t桥式起重机的主电路中包含了电源开关QS、交流接触器KM1~KM4、凸轮控制器SA1~SA3、电动机M1~M5、电磁制动器YB1~YB6、( )、过电流继电器等。
维修电工高级理论试题及答案1.78××系列三端稳压集成电路是负电压输出。
对错(正确答案)2.职业道德是一种强制性的约束机制。
对错(正确答案)3.职业道德不倡导人们的牟利最大化观念。
对错(正确答案)4.职业道德通过增加职工福利,起着增强企业凝聚力的作用。
对错(正确答案)5.集成运放电路线性应用必须加适当的负反馈。
对(正确答案)错6.在同相放大电路中,输出通过反馈的作用,使得两个输入端电压接近于0,好像两端短路,所以称“虚短”。
对(正确答案)错7.职业道德对企业起到加强沟通的作用。
对错(正确答案)8.作为一名工作认真负责的员工,应该是表面上的工作要做仔细一些,看不到的工作可以快一些。
对错(正确答案)9.多谐振荡器没有稳态,只有两个暂稳态。
对(正确答案)错10.对于一个增益大于1的放大电路,高频信号通过无线感应传播方式反馈到输入端,如果运气不好正好形成正反馈,形成自激震荡。
对(正确答案)错11.职工上班时,夏天天气炎热时可以只穿背心。
对错(正确答案)12.在选用晶闸管时,特别是在有串并联使用时,应尽量选择门极触发特征接近的晶闸管用在同一设备上,特别是用在同一臂的串或并联位置上。
对(正确答案)错13.大功率.小功率.高频.低频三极管的图形符号是一样的。
对(正确答案)错14.液压泵正常工作的必备条件是应具备能交替变化的密封溶剂,应有配流装置吸油过程中,油箱必须密封,不得与大气相通。
对错(正确答案)15.常见的蓄能器有:重力式、弹簧式、充气式。
对(正确答案)错16.X62W型铣床主轴电机M1启动后,速度继电器KS的一幅常开触点闭合,为主轴电动机的停转制动作好准备。
对错(正确答案)17.施工现场临时用电要求采用“TN-S”接零保护系统。
对(正确答案)错18.由固定的电源或由移动式发电设备供电的移动式机械的金属外壳或底座,应和这些供电电源的接地装置有金属连接。
对(正确答案)19.电度表测量的是交流电。
电工高级工复习题(附答案)一、单选题(共52题,每题1分,共52分)1.PLC电池电压降低至下限,应( )A、无需处理B、即时更换电池C、拆下电池不管D、没电时处理正确答案:B2.西门子S7-300PLC的每个导轨上最多可以安装()个模块A、2B、4C、6D、8正确答案:D3.变压器制造时,硅钢片接缝变大,那么此台变压器的励磁电流将A、增大B、减小C、不确定D、不变正确答案:A4.三相交流电动机在三相电压平衡条件下,三相电流之差与平均值之比不得相差()A、2%B、5%C、15%D、10%正确答案:B5.高频信号发生器的输出衰减不能采用()。
A、π形网络B、T形网络C、串联电阻分压式D、桥T形网络正确答案:C6.若他励直流发电机额定点时转速升高20%,则空载时发电机的端电压将升高()A、小于20%B、大于20%C、40%D、20%正确答案:A7.直流发电机由主磁通感应的电动势存在于A、励磁绕组B、电枢绕组C、电枢和励磁绕组D、以上都不对正确答案:C8.在磁路中与媒介质磁导率无关的物理量是( )A、磁感应强度B、磁通C、磁场强度D、磁阻正确答案:C9.单相半波可控整流电路,电阻性负载,输入电压 U2= 220 v, 输出电压UL=50v, 其控制角为()A、90°B、150°C、45°D、120°正确答案:A10.用Φ35mm的钢管制作的局部接地极垂直埋入深度为()mA、5B、10C、0.75D、1.5正确答案:D11.异步电动机的转速与旋转磁场的转速关系:()A、异步电动机的转速与旋转磁场的转速无关B、异步电动机的转速超前于旋转磁场的转速C、异步电动机的转速与旋转磁场的转速同步D、异步电动机的转速滞后于旋转磁场的转速正确答案:D12.煤矿井下磁力启动器做过载保护时,要求保护装置()A、延时动作B、立即动作C、定时动作D、不动作正确答案:A13.被保护电缆干线或支线距离变压器最远点两相短路电流值与过流继电器电流整定值之比,应大于等于()A、4~7B、2C、4D、1.5正确答案:D14.综合机械化采煤工作面,照明灯的间距不得大于()mA、15B、10C、25D、20正确答案:A15.不属于IGBT特性的是()A、开关速度高B、开关损耗小C、耐高温D、开关频率高正确答案:C16.KSGZY型移动变电站,容量为315kVA及以上的干式变压器器身顶部设有电接点温度继电器,上部气腔允许温度为(),超温时切断负荷A、100°CB、125°CC、130°CD、135°C正确答案:B17.()由地面中性点直接接地的变压器或发电机直接向井下供电A、可以B、严禁C、小容量可以D、必要时可以正确答案:B18.有三只电阻阻值均为R,当二只电阻并联与另一只电阻串联后,总电阻为()A、R/3B、3R/2C、3RD、R正确答案:B19.隔爆检漏继电器与()配合来进行漏电保护A、干式变压器B、自动馈电开关C、高压开关D、低压开关正确答案:B20.测量500~1000V交流电动机应选用( )V的摇表A、500B、2500C、1000D、5000正确答案:C21.异步电动机固有特性是启动电流大,其数值为额定电流的( )倍A、4-6B、3-4C、4-7D、3-5正确答案:C22.仪用互感器的工作原理是()A、动量守恒定律B、楞次定律C、牛顿定律D、电磁感应定律正确答案:D23.兆欧表在使用前,指针指在标尺的()A、中间位置B、“0”C、任意位置D、“∞”正确答案:C24.IGBT的中文名称是()A、快速晶闸管B、门极可关断晶闸管C、光电晶闸管D、绝缘栅双级晶体管正确答案:D25.由1台PLC控制1台设备或1条简易生产线的是A、单机控制系统B、集中控制系统C、远程I/O控制系统D、分布式控制系统正确答案:A26.PLC梯形图顺序执行的原则是A、从左到右,从上到下B、从右到左,从上到下C、从左到右,从下到D、以上答案都不对正确答案:A27.在高压系统短路电流计算条件,短路前三相系统应是()下的接线方式A、启动过程状态B、切换过程状态C、短路过程状态D、正常运行状态正确答案:D28.劳动者的主人翁地位是通过()体现出来的。

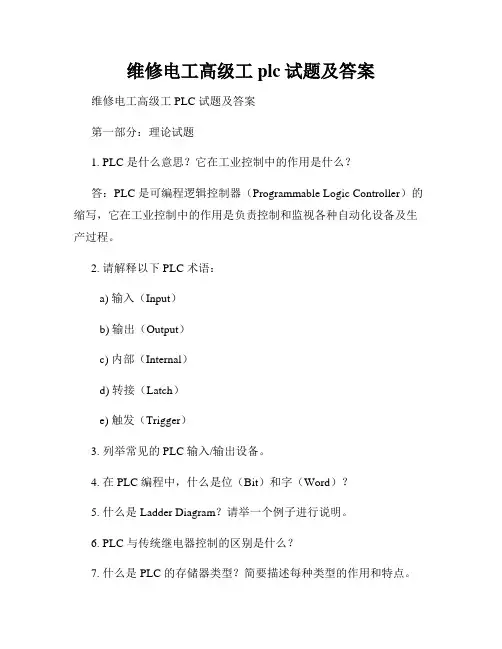

维修电工高级工plc试题及答案维修电工高级工 PLC 试题及答案第一部分:理论试题1. PLC 是什么意思?它在工业控制中的作用是什么?答:PLC 是可编程逻辑控制器(Programmable Logic Controller)的缩写,它在工业控制中的作用是负责控制和监视各种自动化设备及生产过程。
2. 请解释以下 PLC 术语:a) 输入(Input)b) 输出(Output)c) 内部(Internal)d) 转接(Latch)e) 触发(Trigger)3. 列举常见的 PLC 输入/输出设备。
4. 在 PLC 编程中,什么是位(Bit)和字(Word)?5. 什么是 Ladder Diagram?请举一个例子进行说明。
6. PLC 与传统继电器控制的区别是什么?7. 什么是 PLC 的存储器类型?简要描述每种类型的作用和特点。
8. 在PLC 程序开发中,描述如何进行输入/输出的配置和变量声明。
9. 什么是 HMI?它在 PLC 控制系统中的作用是什么?10. 描述一个简单的 PLC 控制循环。
第二部分:实践试题1. 请根据以下要求,在 Ladder Diagram 中完成一个 PLC 程序:输入:I0-0、I0-1、I0-2输出:Q0-0、Q0-1要求:当 I0-0 和 I0-1 同时为高电平时,Q0-0 输出高电平;当 I0-0 和I0-2 同时为高电平时,Q0-1 输出高电平;其他情况下,输出低电平。
2. 在一个带有传感器和马达的自动化设备中,通过 PLC 控制实现如下功能:a) 当传感器 S1 检测到物体时,马达 M1 启动;b) 当传感器 S2 检测到物体时,马达 M1 停止;c) 当传感器 S3 检测到物体时,马达 M2 启动;d) 当传感器 S4 检测到物体时,马达 M2 停止。
编写一个 PLC 程序,实现上述功能。
第三部分:答案理论试题答案:1. PLC 的全称是 Programmable Logic Controller,它在工业控制中的作用是通过编程控制输入/输出设备,从而实现对自动化设备及生产过程的控制和监视。
维修电工高档技师考试题库(一)附答案一、填空题(请将对的答案填在横线空白处)1. COMPUTERIZED NUMERICAL CONTROL是一种(计算机数控)统简称CNC。
2. SINUMERJK820S系统是(步进电动机)控制系统, 专为经济型数控机床设计。
3. 配电网络三相电压不平衡会使变频器输入电压和电流波形发生(畸变)。
4. 为了提高抗干扰能力, 交流电源地线与(信号地线)不能共用。
5. 电场屏蔽解决分布电容问题, (屏蔽)地线接大地。
6. 电子测量装置静电屏蔽罩必要与被屏蔽电路零信号(电位公共线)相接。
7. 控制系统大多数具备自动控制、(自动诊断)、自动信息解决、自动修正、自动检测等功能。
8. 机电一体化产品控制系统大多数都具备自动控制、自动诊断、自动信息解决、自动修正、(自动检测)等功能。
9. 机电一体化包括了机械技术、计算机与信息解决技术、系统技术、(自动控制)技术、传感与检测技术、伺服与传动技术。
10. 电气控制原理图设计按主回路-控制回路-(联锁与保护)-总体检查顺序进行。
11. 经济型数控机床改造重要用于中、小型(车床)和铣床数控改造。
12. SIN840C可以实现( 3D )差补。
13.CBS(中央服务单元)是CENTER SERVICE BOARD缩写。
14. SIN840C控制系统由数控单元主体、主轴和(伺服单元)。
15. 机床操作面板上重要有4种加工操作办法, 即JOG手动、TEACHIN示教、MDA(手动输入数据自动运营)和AUTOMATIC自动。
16. 在自动控制系统中, (输出量)可以以一定精确度跟随输入量变化而变化系统称为伺服系统。
17. 反相比例放大器有两个输入端, 一种是(反相输入)端, 表达输入与输出是反相, 另一种是同相端, 表达输入信号与输出信号是同相。
18. 精益生产具备在生产过程中将上道工程推动下道工程生产模式变为(下道工序规定上道工序生产模式)特点。
《维修电工(高级)》试卷及答案一、选择题(每题2分,共40分)1. 以下哪种设备不属于维修电工的工作范畴?A. 电动机B. 变压器C. 电梯D. 空调答案:D2. 维修电工在进行电气设备维修时,应遵守以下哪项原则?A. 安全第一B. 质量第一C. 效率第一D. 经济第一答案:A3. 以下哪个设备主要用于测量电流?A. 电压表B. 电流表C. 频率表D. 功率表答案:B4. 在三相交流电路中,线电压与相电压的关系是:A. 线电压等于相电压B. 线电压等于相电压的√3倍C. 线电压等于相电压的1/√3倍D. 线电压等于相电压的2倍答案:B5. 以下哪种电动机启动方式最简单?A. 直接启动B. 星角启动C. 自耦减压启动D. 变频启动答案:A6. 以下哪种保护方式不属于电动机的保护?A. 短路保护B. 过载保护C. 断相保护D. 过压保护答案:D7. 以下哪种设备主要用于补偿无功功率?A. 电容器B. 电感器C. 变压器D. 电动机答案:A8. 以下哪种故障属于电动机的机械故障?A. 绕组短路B. 轴承磨损C. 绝缘老化D. 定子铁心故障答案:B9. 以下哪种故障属于电动机的电气故障?A. 轴承磨损B. 绕组短路C. 电动机外壳破损D. 轴承异响答案:B10. 以下哪个设备主要用于测量电压?A. 电流表B. 电压表C. 频率表D. 功率表答案:B二、判断题(每题2分,共20分)1. 维修电工可以独立进行电气设备的安装、调试、维修和保养。
()答案:错误2. 在进行电气设备维修时,可以先进行带电作业,再停电作业。
()答案:错误3. 电动机在启动过程中,电流会逐渐减小,达到稳定值。
()答案:正确4. 在三相交流电路中,线电流等于相电流。
()答案:错误5. 电动机的短路保护是指当电动机发生短路时,保护装置能迅速切断电源,避免事故扩大。
()答案:正确6. 电容器补偿无功功率可以提高电动机的功率因数。
()答案:正确7. 在进行电气设备维修时,可以先进行停电作业,再带电作业。

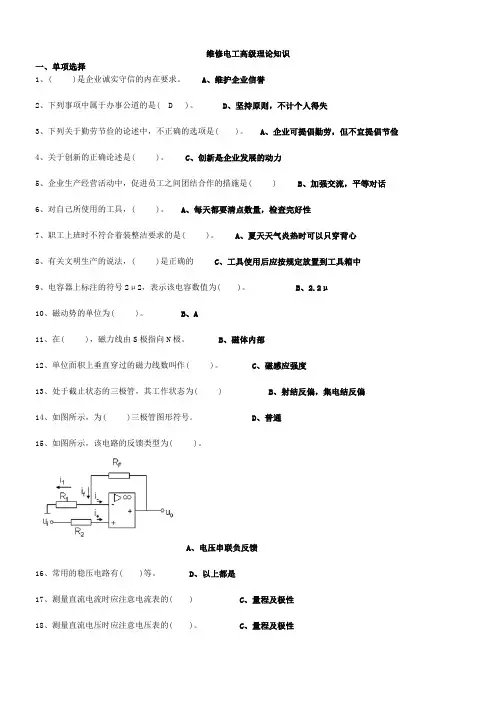

维修电工高级理论知识一、单项选择1、( )是企业诚实守信的内在要求。
A、维护企业信誉2、下列事项中属于办事公道的是( D )。
D、坚持原则,不计个人得失3、下列关于勤劳节俭的论述中,不正确的选项是( )。
A、企业可提倡勤劳,但不宜提倡节俭4、关于创新的正确论述是( )。
C、创新是企业发展的动力5、企业生产经营活动中,促进员工之间团结合作的措施是( ) B、加强交流,平等对话6、对自己所使用的工具,( )。
A、每天都要清点数量,检查完好性7、职工上班时不符合着装整洁要求的是( )。
A、夏天天气炎热时可以只穿背心8、有关文明生产的说法,( )是正确的 C、工具使用后应按规定放置到工具箱中9、电容器上标注的符号2μ2,表示该电容数值为( )。
B、2.2μ10、磁动势的单位为( )。
B、A11、在( ),磁力线由S极指向N极。
B、磁体内部12、单位面积上垂直穿过的磁力线数叫作( )。
C、磁感应强度13、处于截止状态的三极管,其工作状态为( ) B、射结反偏,集电结反偏14、如图所示,为( )三极管图形符号。
D、普通15、如图所示,该电路的反馈类型为( )。
A、电压串联负反馈16、常用的稳压电路有( )等。
D、以上都是17、测量直流电流时应注意电流表的( ) C、量程及极性18、测量直流电压时应注意电压表的( )。
C、量程及极性19、喷灯点火时,( )严禁站人。
B、喷灯前20、测量前需要将千分尺( )擦拭干净后检查零位是否正确。
B、测量面21、选用绝缘材料时应该从电气性能、机械性能、( )、化学性能、工艺性能及经济性等方面来进行考虑。
D、热性能22、永磁材料的主要分类有金属永磁材料、( )、其它永磁材料。
B、铁氧体永磁材料23、当流过人体的电流达到( )时,就足以使人死亡。
D、100mA24、常见的电伤包括( )。
D、以上都是25、用电设备的金属外壳必须与保护线( )。
A、可靠连接26、文明生产的内部条件主要指生产有节奏、( )、物流安排科学合理。
题目:用PLC、西门子变频器设计一台组合机床钻头的运行控制设计,在机子上调试。
要求:
1、控制要求:
应用PLC对变频器进行控制,实现三种速度的选择(8Hz,15Hz,25Hz),同时要求可实现正反转
2、实现3种到7种以上速度的选择(8Hz,15Hz,25Hz,30Hz,。
),同时要求可实现正反转
一、硬件接线图:
二、变频器参数设置:
注:(1)设置参数前先将变频器参数复位为工厂的缺省设定值
(2)设定P0003=2 允许访问扩展参数
(3)设定电机参数时先设定P0010=1(快速调试),电机参数设置完成设定P0010=0(准备)
三、变频器设置说明
(DIN1、DIN2、DIN3接入+24V为接通,AIN+接入+10V为接通)
1、当只有DIN1接通,DIN
2、DIN
3、AIN+不接通,则电动机正转30HZ;
2、当只有DIN2接通,DIN1、DIN
3、AIN+不接通,则电动机正转10HZ;
3、当DIN1和DIN2同时接通,DIN3、AIN+不接通,则电动机正转50HZ;
4、当DIN1和AIN+同时接通,DIN2、DIN3不接通,则电动机反转30HZ;
5、当DIN2和AIN+同时接通,DIN1、DIN3不接通,则电动机反转10HZ;
6、当DIN1和DIN2和AIN+同时接通,DIN3不接通,则电动机反转50HZ。
四、I/O通道分配
五、梯形图
评分人:年月日核分人:年月日。

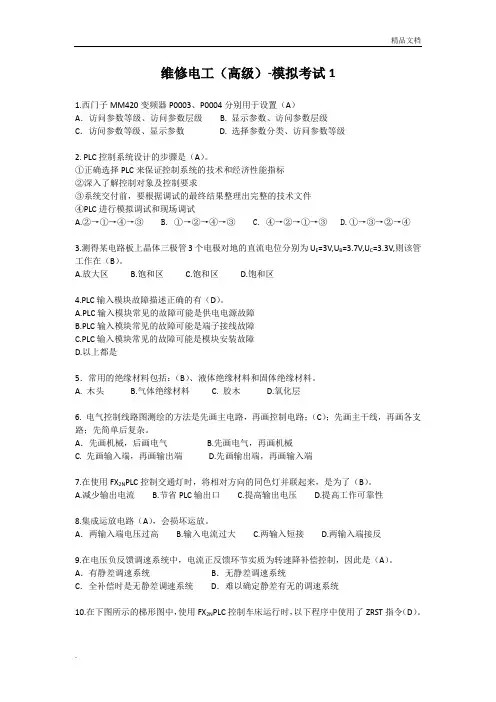

维修电工(高级)-模拟考试11.西门子MM420变频器P0003、P0004分别用于设置(A)A.访问参数等级、访问参数层级 B. 显示参数、访问参数层级C.访问参数等级、显示参数 D. 选择参数分类、访问参数等级2. PLC控制系统设计的步骤是(A)。
①正确选择PLC来保证控制系统的技术和经济性能指标②深入了解控制对象及控制要求③系统交付前,要根据调试的最终结果整理出完整的技术文件④PLC进行模拟调试和现场调试A.②→①→④→③B. ①→②→④→③C.④→②→①→③D.①→③→②→④3.测得某电路板上晶体三极管3个电极对地的直流电位分别为U E=3V,U B=3.7V,U C=3.3V,则该管工作在(B)。
A.放大区B.饱和区C.饱和区D.饱和区4.PLC输入模块故障描述正确的有(D)。
A.PLC输入模块常见的故障可能是供电电源故障B.PLC输入模块常见的故障可能是端子接线故障C.PLC输入模块常见的故障可能是模块安装故障D.以上都是5.常用的绝缘材料包括:(B)、液体绝缘材料和固体绝缘材料。
A. 木头B.气体绝缘材料C. 胶木D.氧化层6. 电气控制线路图测绘的方法是先画主电路,再画控制电路;(C);先画主干线,再画各支路;先简单后复杂。
A.先画机械,后画电气 B.先画电气,再画机械C. 先画输入端,再画输出端D.先画输出端,再画输入端7.在使用FX2N PLC控制交通灯时,将相对方向的同色灯并联起来,是为了(B)。
A.减少输出电流B.节省PLC输出口C.提高输出电压D.提高工作可靠性8.集成运放电路(A),会损坏运放。
A.两输入端电压过高 B.输入电流过大 C.两输入短接 D.两输入端接反9.在电压负反馈调速系统中,电流正反馈环节实质为转速降补偿控制,因此是(A)。
A.有静差调速系统B.无静差调速系统C.全补偿时是无静差调速系统D.难以确定静差有无的调速系统10.在下图所示的梯形图中,使用FX2N PLC控制车床运行时,以下程序中使用了ZRST指令(D)。
2024维修电工高级理论题库含答案一、选择题(每题2分,共20分)1. 以下哪项不是维修电工高级工应掌握的基本技能?(D)A. 识读电气图纸B. 安装和调试电气设备C. 故障排除与维修D. 研发新型电气设备答案:D2. 下列哪种电气设备故障不属于维修电工高级工的维修范围?(C)A. 电动机B. 变压器C. 高压开关D. 低压配电柜答案:C3. 在进行电气设备维修时,以下哪项操作是错误的?(D)A. 断开电源B. 检查设备绝缘C. 使用专用工具D. 在带电状态下进行维修答案:D4. 以下哪种材料不属于导电材料?(B)A. 铜线B. 玻璃C. 铝线D. 钢丝答案:B5. 下列哪种电路故障会导致电动机不能启动?(C)A. 电源断路B. 电动机短路C. 电源缺相D. 电动机过载答案:C6. 以下哪个环节不是电气设备安装的必要步骤?(D)A. 设备选型B. 设备搬运C. 设备接线D. 设备调试答案:D7. 以下哪个不是维修电工高级工需要掌握的检测仪器?(C)A. 万用表B. 钳形电流表C. 信号发生器D. 绝缘电阻测试仪答案:C8. 以下哪种设备不是维修电工高级工需要掌握的维修设备?(D)A. 电气焊机B. 气动扳手C. 电动螺丝刀D. 破碎机答案:D9. 以下哪个不是维修电工高级工需要掌握的安全知识?(B)A. 电气安全操作规程B. 火灾预防与扑救C. 触电急救D. 高空作业安全答案:B10. 以下哪种情况不属于维修电工高级工的职责范围?(D)A. 保障电气设备安全运行B. 定期对电气设备进行检查C. 排查电气设备故障D. 负责企业绿化工作答案:D二、判断题(每题2分,共20分)1. 维修电工高级工应具备一定的计算机操作能力。
(√)2. 电气设备安装过程中,可以先接电源,再接设备。
(×)3. 电动机启动时,电流会瞬间增大。
(√)4. 电气设备维修时,必须使用绝缘工具。
(√)5. 低压配电柜的维修应由低压电工负责。
维修电工高级测试题含参考答案一、单选题(共80题,每题1分,共80分)1、PLC控制系统设计的步骤是( )。
① 正确选择PLC来保证控制系统的技术和经济性能指标② 深入了解控制对象及控制要求③系统交付前,要根据调试的最终结果整理出完整的技术文件④ PLC进行模拟调试和现场调试A、②→①→④→③B、①→②→④→③C、④→②→①→③D、①→③→②→④正确答案:A2、常用的绝缘材料包括:( )、液体绝缘材料和固体绝缘材料。
A、胶木B、木头C、玻璃D、气体绝缘材料正确答案:D3、测绘X62W铣床电气线路控制电路图时要画出控制变压器TC、( )、行程开关SQ1~SQ7、速度继电器KS、转换开关SA1~SA3、热继电器FR1~FR3等。
A、电动机M1~M3B、按钮SB1~SB6C、熔断器FU1D、电源开关QS正确答案:B4、( )的方向规定由高电位点指向低电位点。
A、电流B、电能C、能量D、电压正确答案:D5、以下FX2N可编程序控制器控制车床运行时,程序中使用了顺控指令( )。
A、STLB、ZRSTC、RETD、END正确答案:A6、PLC输入模块本身的故障描述不正确的是( )。
A、没有输入信号,输入模块指示灯不亮是输入模块的常见故障B、PLC输入模块本身的故障可能性极小,故障主要来自外围的元部件C、输入模块电源接反会烧毁输入端口的元器件D、PLC输入使用内部电源,给信号时,指示灯不亮,可能是内部电源烧坏正确答案:C7、异步测速发电机的误差主要有:线性误差、剩余电压、相位误差。
为减小线性误差,交流异步测速发电机都采用( ),从而可忽略转子漏抗。
A、电阻率小的铁磁性空心杯转子B、电阻率小的非磁性空心杯转子C、电阻率大的铁磁性空心杯转子D、电阻率大的非磁性空心杯转子正确答案:D8、三相半控桥式整流电路由( )晶闸管和三只功率二极管组成。
A、三只B、二只C、一只D、四只正确答案:A9、PLC通过( )寄存器保持数据。
高级维修电工plc题库单选题100道及答案解析1. PLC 是在什么控制系统基础上发展起来的?()A. 继电接触器B. 单片机C. 工业电脑D. 机器人答案:A解析:PLC 是在继电接触器控制系统基础上发展起来的。
2. PLC 的工作方式是()A. 等待命令B. 中断C. 扫描D. 循环答案:C解析:PLC 采用循环扫描的工作方式。
3. PLC 输出接口中,既能驱动交流负载又能驱动直流负载的是()A. 晶体管输出B. 晶闸管输出C. 继电器输出D. 以上都不对答案:C解析:继电器输出接口既能驱动交流负载又能驱动直流负载。
4. 下列PLC 指令中,用于逻辑块串联的是()A. ANDB. ORC. ANBD. ORB答案:C解析:ANB 用于逻辑块串联。
5. PLC 梯形图中,输出继电器的线圈()A. 可以串联B. 可以并联C. 不能串联D. 不能并联答案:C解析:输出继电器的线圈不能串联。
6. 在PLC 中,()是初始化脉冲。
A. M8000B. M8002C. M8013D. M8034答案:B解析:M8002 是初始化脉冲。
7. PLC 编程时,计数器的设定值可以是()A. 常数B. 变量C. 以上都对D. 以上都不对答案:A解析:计数器的设定值通常是常数。
8. 以下哪个不是PLC 的编程语言?()A. 梯形图B. 指令表C. 功能块图D. C 语言答案:D解析:C 语言不是PLC 的编程语言,PLC 常用编程语言有梯形图、指令表、功能块图等。
9. PLC 控制系统中,输入信号的宽度应()扫描周期。
A. 大于B. 小于C. 等于D. 以上都可以答案:A解析:输入信号的宽度应大于扫描周期,以确保能被PLC 准确读取。
10. 三菱PLC 中,16 位的计数器,计数范围是()A. 0 - 255B. 0 - 32767C. 0 - 65535D. 0 - 1023答案:B解析:16 位计数器的计数范围是0 - 32767。
高级维修电工模考试题(附参考答案)一、单选题(共80题,每题1分,共80分)1、微分集成运放电路反馈元件采用的是( )元件。
A、三极管B、电感C、电阻D、电容正确答案:C2、以下PLC梯形图实现的功能是( )。
A、双线圈输出B、多线圈输出C、两地控制D、以上都不对正确答案:B3、以下不是PLC编程语言的是( )。
A、VBB、指令表C、顺序功能图D、梯形图正确答案:A4、直流双闭环调速系统引入转速微分负反馈后,可使突加给定电压启动时转速调节器提早退出饱和,从而有效地( )。
A、抑制电枢电压超调B、抑制电枢电流超调C、抑制转速超调D、抵消突加给定电压突变正确答案:C5、对转动惯量较大的负载,步进电动机启动时失步,其原因可能是( )。
A、电动机过大B、负载过大C、启动频率过低D、启动频率过高正确答案:D6、集成或非门被封锁,应检查其多余引脚是否接了( ) 。
A、高电平B、悬空C、低电平D、并接正确答案:A7、PLC控制系统设计的步骤描述错误的是( )。
A、正确选择PLC对于保证控制系统的技术和经济性能指标起着重要的作用B、深入了解控制对象及控制要求是PLC控制系统设计的基础C、系统交付前,要根据调试的最终结果整理出完整的技术文件D、PLC进行程序调试时直接进行现场调试即可正确答案:D8、测绘X62W铣床电气线路控制电路图时要画出控制变压器TC、( )、行程开关SQ1~SQ7、速度继电器KS、转换开关SA1~SA3、热继电器FR1~FR3等。
A、电动机M1~M3B、按钮SB1~SB6C、熔断器FU1D、电源开关QS正确答案:B9、在以下FX2N PLC程序中,当Y1得电后,( )还可以得电。
A、Y2B、Y3C、Y4D、以上都可以正确答案:D10、调节器输出限幅电路的作用是:保证运放的( ),并保护调速系统各部件正常工作。
A、输出电压适当衰减B、非线性特性C、输出电流适当衰减D、线性特性正确答案:D11、在FX系列PLC控制中可以用( )替代中间继电器。
维修电工高级题库与答案一、单选题(共70题,每题1分,共70分)1、IGBT适用于()的电源。
A、几千瓦B、几十千瓦C、几百千瓦D、几千千瓦正确答案:D2、在企业的活动中,()不符合平等尊重的要求。
A、取消员工之间的一切差别B、根据员工技术专长进行分工C、对待不同服务对象采取一视同仁的服务态度D、师徒之间要平等和互相尊重正确答案:A3、电压型逆变器中间环节采用大电容滤波,()。
A、电源呈高阻,类似于电压源B、电源呈高阻,类似于电流源C、电源阻抗很小,类似于电压源D、电源呈低阻,类似于电流源正确答案:C4、直流伺服电动机旋转时有大的冲击,其原因如测速发电机在()时,输出电压的纹波峰值大于2%A、1000r/minB、550r/minC、1500r/minD、750r/min正确答案:A5、电动机是使用最普遍的电气设备之一,一般在70%~95%额定负载下运行时()。
A、效率最低B、功率因数小C、效率最高,功率因数大D、效率最低,功率因数小正确答案:C6、同步RS触发电路中,当R=0、S=1时,触发器的状态()。
A、不定B、置“0”C、置“1”D、不变正确答案:C7、与环境污染相近的概念是()。
A、电磁噪音污染B、电磁辐射污染C、公害D、生态破坏正确答案:D8、数控系统程序数据保存不住,可直接检查后备电池、断电检测及切换电路,以及()。
A、振荡电路B、CPU及周边电路C、存储器周边电路D、地址线逻辑正确答案:C9、数控系统内的()上有许多短路棒。
A、印制电路板B、直流稳压电源C、控制板D、操作板正确答案:A10、当通电导体与磁力线之间的夹角为()时,导体受到的电磁力最大。
A、45°B、60°C、0°D、90°正确答案:D11、逆变桥由晶闸管VT7~VTl0组成。
每个晶闸管均(),以限制晶闸管导通时的电流上升率。
A、串有空心电感B、硒堆组成的过电压保护装置C、串有快速熔断器D、并有C、R组成的阻容吸收装置正确答案:A12、为了方便()和减少加工程序的执行时间,参考点应设在靠近工件的地方,在换刀前让刀架先退出一段距离以便刀架转位,转位完毕后,再按相同距离返回。
维修电工高级技师简答题精选文档TTMS system office room 【TTMS16H-TTMS2A-TTMS8Q8-四、简答题3.防止逆变颠覆的措施有哪些答:防止逆变颠覆的措施有:(1)选用可靠的触发器。
(2)正确选择晶闸管的参数。
(3)采取措施,限制晶闸管的电压上升率和电流上升率,以免发生误导通。
(4)逆变角β不能太小,限制在一个允许的范围内。
(5)装设快速熔断器、快速开关,进行过流保护。
(6)逆变保护。
4.简述西门子SIN840C控制系统主菜单DIAGNOSIS(诊断)区域的功能。
答:西门子SIN840C控制系统主菜单DIAGNOSIS(诊断)区域主要用于机床的调整及维护,有机床的报警显示、机床操作过程中的错误记录、NC系统诊断、PLC系统诊断、系统配置文件的编辑以及NC、PLC的机床数据等。
5.故障症状表应该包括的内容有哪些答:(1)各种症状的现象和详细说明。
(2)产生故障症状的各种原因(按产生原因的可能性顺序或按应检查的顺序列出)。
(3)要进行的各种检查和测试项目,以及各种检查、测试结果的分析方法。
(4)应采取的补救措施。
6.什么是电气故障诊断专家系统答:在计算机技术人员帮助下,将特定领域和相关领域的专门知识,以及包括维修电工高级技师在内的维修专家的经验知识汇集成知识库.组建成电气故障诊断专家系统。
专家系统包括检测出设备存在问题的第一次诊断(初步诊断)和对问题做出判定的第二次诊断(准确诊断)。
7.简述专家系统包括的第一次诊断(初步诊断)和第二次诊断(准确诊断)的内容。
答:第一次诊断:对设备是否存在问题以及问题的大小,用以其状态量水平与标准值和初始值做比较,并与其他同类机器比较的方法进行辨别,同时对间题的种类作出鉴定。
第二次诊断:找到问题的种类、部位、原因,预测故障进一步发展的范围及时间,提出解决方案。
8.简述电气故障的一般诊断顺序。
答:各类设备电气故障的般诊断顺序为:症状分析→设备检查→故障都位的确定→线路检查→更换或修理→修后性能检查。
维修电工440变频器考试列题(试用e n t h o n e 440变频器公司)
试题单
试题代码:3.2.3
试题名称:MM440变频器四段固定频率控制 鉴定时限:60min 1. 操作条件
(1)西门子MM440交流变频调速实训装置 (2)三相交流异步电动机:YSJ7124
P N =370W,U N =380V, I N =, n N =1400r/min ,f N =50HZ
2. 操作内容
⑴、按图接线并通电,将变频器设置成数字量输入端口操作运行状态,线性V/F 控制方
式,四段固定频率控制。
有关电机参数及其他参数设置参照实训装置说明。
⑵、设置四段固定频率运行,上升时间为 5 秒,下降时间为 8 秒。
第一段固定频率为 Hz ;第二段固定频率为 Hz ; 第三段固定频率为 Hz ;第四段固定频率为 Hz ; 按以上要求写出变频器设置参数清单。
⑶、按以上要求自行设置参数并调试运行,结果向考评员演示。
⑷、将变频器设置成数字量输入端口操作及模拟量给定操作运行状态,改变给定电位
器,观察转速变化情况。
并根据所要求的给定转速(或给定频率),记录此时给定电压为___V, 频率为_____ Hz,转速为_____r/min,结果向考评员演示。
⑸、测量上述四段固定频率对应的转速,并画出以上四段速运行的n=f(t)曲线图,要求
计算有关加减速时间,标明时间坐标和转速坐标值。
⑹、考评员在此电路上设置一个故障,考生根据故障现象,分析故障原因,并排除故障,
使系统正常运行。
3. 操作要求
(1)根据给定的设备和仪器仪表,在规定时间内完成接线、调试、运行及特性测量分析工作,达到考试规定的要求。
调试过程中一般故障自行解决。
(2)按要求写出变频器设置参数清单。
(3)按要求写出变频器模拟量给定操作运行状态时给定电压与频率、转速。
(4)测量与绘制四段速运行的n=f(t)曲线图,要求计算有关加减速时间,标明时间坐标和转速坐标值。
(5)根据故障现象,分析故障原因,并排除故障;使其运行正常。
(6)按照完成的工作是否达到了全部或部分要求,由考评员按评分标准进行评分。
在规定的时间内不得延时;
440变频器参数设置表
答题卷
准考证号:考位号:
试题代码:3.2.4
试题名称:变频器四段转速控制
设置四段速度运行,上升时间为 5 秒,下降时间为 8 秒。
第一段转速为 200 转/分,对应的频率为 Hz 第二段转速为 -560 转/分,对应的频率为 Hz
第三段转速为 700 转/分,对应的频率为 Hz
第四段转速为 1120 转/分,对应的频率为 Hz
1、写出变频器设置参数清单。
解:①P0010=30; → P0970=1; →P0003=3; → P0005=22; → P0010=1; →P0304=380V→P0305=1.12A;→P0307=;→P0310=50HZ;→P0311=1400r/mim;→P1120=5s;→ P1121=8S;→P0010=0;按Fn回到主界面进行查看转速、频率。
先按下SB1查看转速并用电位器调到第一段转速200转后查看频率。
以此类推进行得到1-4段频率。
②将得到的1—4段频率输入如下:
P0701=17;→P0702=17;→P0703=17;→P0704=17;→P1000=3;→P1001=;→P1002=;→
P1003=;→P1004=.设置完成按Fn调试验证。
2、给定电压为__5_V, 频率为 Hz,转速为__746___r/min。
设置如下:
P0701=1;→P0702=12; → P1000=2.完成后调电位器到5V查看转速、频率。
3、画出四段运行的n=f(t)曲线图,要求计算有关加减速时间,标明时间坐标和转速坐标。
3、排故
(1)记录故障现象:
(2)分析故障原因:
(3)具体故障点:。
