机械设计基础受力分析

机械设计基础静力学和动力学分析在机械设计中，静力学和动力学是两个重要的分析方法。

静力学主要研究物体在平衡状态下的力学性质，而动力学则研究物体在运动过程中的力学变化。

本文将深入探讨机械设计基础中的静力学和动力学分析方法。

一、静力学分析静力学是机械设计中必不可少的基础知识。

它主要研究物体受力平衡时的力学性质。

在这种情况下，物体上受到的合力和合力矩都为零。

静力学分析一般包括以下几个方面：1. 牛顿第一定律：牛顿第一定律也被称为惯性定律，它指出物体在受力平衡时保持匀速直线运动或静止状态。

我们可以利用这个定律来分析物体是否处于受力平衡的状态。

2. 受力图：受力图是通过画出物体上所有受力的向量图形来分析受力平衡状态。

通过受力图，我们可以清楚地看到物体上的所有力以及它们的大小和方向。

3. 平衡条件：物体在受力平衡时，满足合力和合力矩为零的条件。

通过使用平衡条件，我们可以得到物体上各个力的大小和方向。

二、动力学分析动力学是研究物体在运动过程中的力学性质的学科。

与静力学不同，动力学分析需要考虑物体受到的外力以及物体的质量、加速度等因素。

在机械设计中，动力学分析通常包括以下几个方面：1. 牛顿第二定律：牛顿第二定律建立了力、质量和加速度之间的关系。

它表达为F=ma，其中F是物体所受合力，m是物体的质量，a是物体的加速度。

通过这个定律，我们可以计算物体所受的合力。

2. 运动学分析：在动力学分析中，我们需要分析物体的速度和位移随时间的变化关系。

通过使用运动学方程，我们可以计算物体在特定时间内的速度和位移。

3. 动量和动量守恒定律：动量是物体运动时的一个重要物理量，它等于质量乘以速度。

动量守恒定律指出，在不受外力作用的情况下，物体的总动量保持不变。

通过使用动量守恒定律，我们可以分析碰撞等情况下物体的动量变化。

结论静力学和动力学是机械设计基础中重要的分析方法。

在静力学分析中，我们通过牛顿定律和平衡条件来分析物体在受力平衡时的力学性质。

机械设计基础中的静力学分析力的平衡与结构的稳定在机械设计领域中，静力学分析是一个重要的概念，它涉及到力的平衡和结构的稳定性。

本文将从力的平衡和结构的稳定两个方面来探讨机械设计基础中的静力学分析。

一、力的平衡力的平衡是机械设计中非常关键的一环，它是保证机械设备正常运行和安全使用的基础。

力的平衡包括两个方面：力的合成和力的分解。

在机械设计中，合理的力的合成能够帮助我们更好地分析和处理力的平衡问题。

通过将多个力按照一定规律进行合成，可以得到合成力的大小和方向。

这对于我们研究机械结构的受力情况非常重要。

同时，力的分解也是力的平衡的一个重要环节。

在实际情况中，我们常常会遇到多个力同时作用在一个物体上的情况，此时我们需要将这些力进行分解，以便更好地进行力的平衡分析。

通过将合力分解为多个分力，我们可以得到各个分力的大小和方向，从而更好地理解和分析力的平衡情况。

二、结构的稳定结构的稳定性是机械设计中的一个重要考虑因素。

在设计机械结构时，我们必须确保结构能够经受住各种力的作用而不发生失稳，确保机械设备的安全性和可靠性。

结构的稳定性主要包括两个方面：平衡和刚度。

平衡是指结构在受到外部力作用时，能够保持平衡状态，不会发生倾覆或倒塌。

而刚度是指结构在受到外部力作用时，能够保持稳定形状，不会发生变形或破坏。

在机械设计中，我们通过力的分析和结构的刚度分析来保证结构的稳定性。

力的分析可以帮助我们确定结构所受到的力的大小和方向，从而选择合适的结构材料和尺寸，以确保结构能够承受所受力的作用。

结构的刚度分析可以帮助我们确定结构的强度、刚性和稳定性，以确保结构在工作条件下不会发生变形或破坏。

总结起来，静力学分析在机械设计基础中具有重要意义。

力的平衡和结构的稳定是机械设计中需要重点关注的两个方面。

通过力的平衡分析，我们可以更好地理解和处理力的平衡问题；通过结构的稳定分析，我们可以确保机械结构的安全性和可靠性。

在实际机械设计中，我们需要灵活运用静力学分析的方法和原理，以确保机械设备的设计合理、性能稳定。

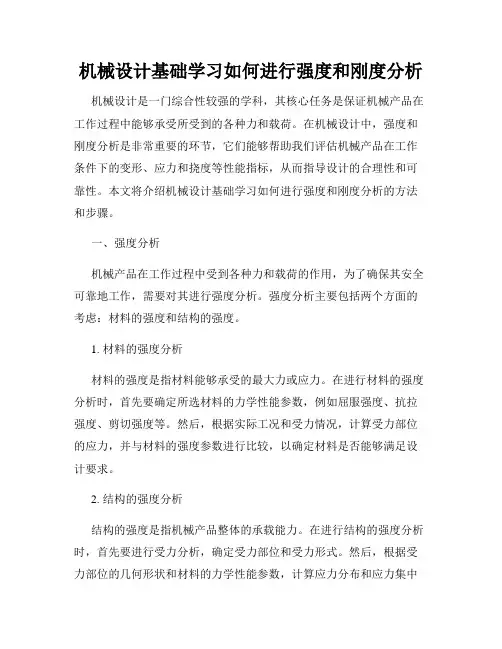

机械设计基础学习如何进行强度和刚度分析机械设计是一门综合性较强的学科，其核心任务是保证机械产品在工作过程中能够承受所受到的各种力和载荷。

在机械设计中，强度和刚度分析是非常重要的环节，它们能够帮助我们评估机械产品在工作条件下的变形、应力和挠度等性能指标，从而指导设计的合理性和可靠性。

本文将介绍机械设计基础学习如何进行强度和刚度分析的方法和步骤。

一、强度分析机械产品在工作过程中受到各种力和载荷的作用，为了确保其安全可靠地工作，需要对其进行强度分析。

强度分析主要包括两个方面的考虑：材料的强度和结构的强度。

1. 材料的强度分析材料的强度是指材料能够承受的最大力或应力。

在进行材料的强度分析时，首先要确定所选材料的力学性能参数，例如屈服强度、抗拉强度、剪切强度等。

然后，根据实际工况和受力情况，计算受力部位的应力，并与材料的强度参数进行比较，以确定材料是否能够满足设计要求。

2. 结构的强度分析结构的强度是指机械产品整体的承载能力。

在进行结构的强度分析时，首先要进行受力分析，确定受力部位和受力形式。

然后，根据受力部位的几何形状和材料的力学性能参数，计算应力分布和应力集中情况，并进行应力云图的绘制。

最后，通过应力云图的分析，确定结构中的应力集中区域，进一步评估结构的强度并进行必要的优化设计。

二、刚度分析刚度是指机械产品对外力作用的变形程度。

刚度分析旨在评估机械产品在工作条件下的变形和挠度等性能指标，以指导设计的合理性和稳定性。

1. 变形分析变形分析是刚度分析的核心内容之一。

在进行变形分析时，首先要根据机械产品的几何结构和受力情况，建立相应的刚度方程。

然后，结合边界条件和载荷条件，求解刚度方程，得到机械产品在工作状态下的变形情况。

最后，根据变形情况评估机械产品的刚度，并进行必要的优化设计。

2. 挠度分析挠度分析是刚度分析的另一个重要内容。

在进行挠度分析时，首先要根据机械产品的几何结构和材料力学性能，建立相应的质量方程和弹性方程。

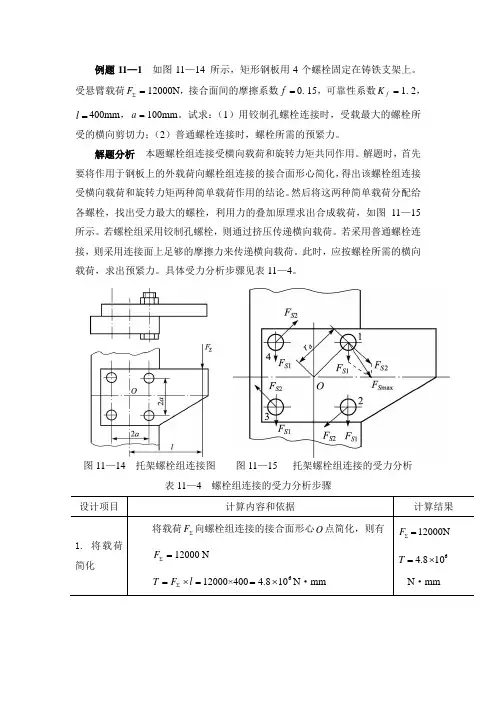

例题11—1 如图11—14 所示，矩形钢板用4个螺栓固定在铸铁支架上。

受悬臂载荷=∑F 12000N ，接合面间的摩擦系数=f 0.15，可靠性系数=f K 1.2，=l 400mm ，=a 100mm 。

试求：
（1）用铰制孔螺栓连接时，受载最大的螺栓所受的横向剪切力；（2）普通螺栓连接时，螺栓所需的预紧力。

解题分析 本题螺栓组连接受横向载荷和旋转力矩共同作用。

解题时，首先要将作用于钢板上的外载荷向螺栓组连接的接合面形心简化，得出该螺栓组连接受横向载荷和旋转力矩两种简单载荷作用的结论。

然后将这两种简单载荷分配给各螺栓，找出受力最大的螺栓，利用力的叠加原理求出合成载荷，如图11—15所示。

若螺栓组采用铰制孔螺栓，则通过挤压传递横向载荷。

若采用普通螺栓连接，则采用连接面上足够的摩擦力来传递横向载荷。

此时，应按螺栓所需的横向载荷，求出预紧力。

具体受力分析步骤见表11—4。

图11—14 托架螺栓组连接图 图11—15 托架螺栓组连接的受力分析
表11—4 螺栓组连接的受力分析步骤
设计项目
计算内容和依据
计算结果
1. 将载荷简化
将载荷∑F 向螺栓组连接的接合面形心O 点简化，则有
=∑F 12000 N
=⨯=∑l F T 12000×4006108.4⨯=N ·mm
12000N F ∑=
6
4.810T =⨯
N ·mm。

机械原理受力分析
机械原理受力分析是研究物体受力情况、力的平衡与不平衡、力的作用点等问题的一种方法。

通过受力分析，可以揭示物体受力的性质和效果，为研究和设计机械系统提供基础。

在进行机械原理受力分析时，首先需要确定物体所受外力和内力的大小、方向和作用点。

外力包括重力、弹力、摩擦力、正压力、拉力等，内力有合力和力偶等。

力的大小用力的大小表示，力的方向则用矢量表示，力的作用点是指力作用的具体位置。

在求解受力分析问题时，可以采用平衡方程或力的三角形法。

平衡方程是根据牛顿第一定律建立的力的平衡条件，即合外力和合内力的合力为零。

通过列出平衡方程，可以解得未知力的大小和方向。

在力的三角形法中，可以根据力的大小和方向用矢量图形表示，通过矢量的几何运算求解力的合力和合力的方向。

受力分析在机械设计、结构分析、材料力学等领域具有广泛应用。

通过受力分析，可以预测和评估物体受力情况，为机械系统的设计和优化提供依据。

同时，受力分析也是研究物体变形、疲劳、断裂等问题的基础，为材料的力学性能和结构的稳定性提供理论支持。

第五节 链链传动的受力分析
链传动在安装时，应使链条受到一定的张紧力，其张紧力是通过使链保持适当的垂度所产生的悬垂拉力来获得的。

链传动张紧的目的主要是使松边不致过松，以免影响链条正常退
出啮合和产生振动、
跳齿或脱链现象，因而所需的张紧力比起带传动来要小得多。

与带传动一样，链传动在工作过程中也有紧边和松边之别。

若忽略传动中的动载荷，则链的紧边拉力F1由链传动的圆周力Fe 、链运动所产生的离心拉力Fc 和由链本身质量而产生的悬垂拉力Ff 三部分组成，为：
松边拉力则由两部分组成，为： 链传动的圆周力为：
Fe ＝1000/ (N )
式中：P 为链传递的功率(kW )； v 为链的速度(m/s)。

链运动所产生的离心拉力为：
Fc ＝ (N )
式中：为链单位长度的质量(kg /m )；
由链本身质量而产生的悬垂拉力为：
式中：a 为链传动的中心距(m)；
Kf 为垂度系数，即下垂度为y =0.02a 时的拉力系数，见图9-11，β为两链轮中心联线与水平面的倾斜角；g 为重力加速度(
)； 链作用于轴上的压轴力
可近似取为：
＋(1.2～1.3) (N) f c 2F F F +=。

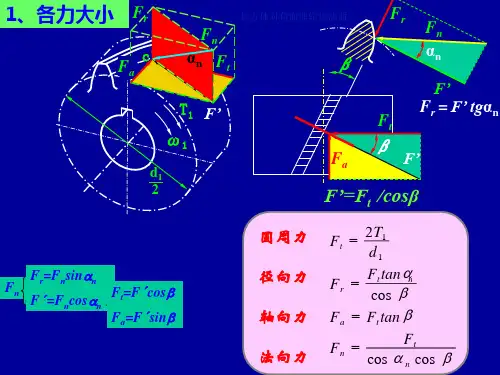

了解机械设计基础中的受力分析方法在机械设计中，受力分析是一项非常重要的工作。

准确地分析受力情况可以帮助设计师选择合适的材料、确定合理的结构、提高产品的可靠性和性能。

本文将介绍机械设计中常用的受力分析方法，帮助读者了解其基础原理和应用。

一、静力学分析静力学是受力分析的基础，它研究物体在静止状态下的受力情况。

在机械设计中，静力学分析是最常用的方法之一。

要进行静力学分析，首先需要了解物体的受力平衡条件，即合力与合力矩为零。

根据受力平衡条件，可以通过受力图和力矩图来分析物体的受力情况。

受力图可以直观地表示物体上的受力情况。

通过标注受力的大小、方向和作用点，可以清楚地了解物体上各个部分的受力情况。

力矩图则可以用来分析物体的转动平衡情况。

通过绘制各个受力产生的力矩，可以判断物体是否会发生转动。

二、应力分析应力分析是机械设计中另一个重要的受力分析方法。

它研究物体内部的应力分布情况，帮助设计师确定合适的材料和尺寸。

在应力分析中，常用的方法包括静态应力分析、动态应力分析和疲劳应力分析。

静态应力分析是指在静止状态下对物体进行应力分析。

通过计算物体上各点的应力大小和方向，可以确定物体在受力状态下的应力分布情况。

动态应力分析则是对物体在运动状态下的应力进行分析。

由于物体在运动时会受到惯性力的作用，因此在分析时需要考虑额外的应力来源。

疲劳应力分析则是针对物体在长时间循环加载下的疲劳破坏进行分析，帮助设计师预测产品的使用寿命。

三、有限元分析有限元分析是一种计算机辅助的受力分析方法，它基于有限元原理，通过将物体离散为有限个小单元来近似描述物体的受力情况。

有限元分析可以对复杂的结构进行精确的受力分析，并提供详细的应力和变形数据。

有限元分析的基本步骤包括建模、网格划分、边界条件的设定、求解和后处理。

在建模过程中，需要根据实际情况绘制物体的几何模型。

对于复杂的结构，常常需要利用计算机辅助设计软件进行建模。

网格划分是将物体分割为有限个小单元的过程，网格的划分可以通过软件自动生成或手动完成。
