标准贯入试验报告

检测报告NO: XXXXXXXX工程名称：委托单位：检测方法：标准贯入试验报告日期：某某建设工程质量检测有限公司地址：邮编：电话：传真：标准贯入试验检测报告MMJC-6127C批准：审核：校核：项目负责：标准贯入试验检测报告（附录）一、工程及地质概况根据《xxxx岩土工程勘察报告》，拟建场地土层情况自上而下为：1、填土：灰黄色，稍湿，松散，厚度约0.4~4.8m。

2、中砂：灰黄色，饱和，稍密，厚度约0.85~5.6m。

3、残积砂质粘性土：灰黄、灰白色，可塑~硬塑状，厚度约0.9~23.8m。

4、全风化花岗岩：灰黄、灰白色，硬塑状，岩芯呈砂土状，风化裂隙极发育。

土石工程分级为Ⅲ级。

厚度约0.5~28.35m。

5、强风化花岗岩(砂土状)：灰黄、灰白色，岩芯呈砂土状，致密，散体结构，风化裂隙发育。

土石工程分级为Ⅳ级。

厚度约2.4~14.4m。

6、强风化花岗岩(碎块状)：灰黄、灰白色，坚硬状，岩芯呈碎屑、碎块状，块状结构，风化裂隙发育。

土石工程分级为Ⅳ级。

7、中风化花岗岩：灰白色，块状结构，岩芯成柱、短柱状，裂隙尚发育，岩石坚硬程度为较坚硬，岩体完整程度为较破碎，岩石饱和单轴抗压强度62.0MPa。

土石工程分级为Ⅴ~Ⅵ级，未揭穿。

二、检测目的和内容对XXX工程地基强夯处理进行标贯试验，确认其地基土强夯之后的承载力增长情况。

根据设计图纸要求，该场地完成标贯试验6个点。

三、检测原理及仪器标准贯入试验（SPT）是一种特殊的动力触探试验，是国内外应用最为广泛的一种现场原位测试，它适用于砂土、粉土、一般黏性土等。

标准贯入试验的指标N值定义为：用质量为（63.5±0.5）kg的穿心锤，以（76±2）cm的落距，将一定规格的标准贯入器打入土中15cm后，开始记录每打入10cm的锤击数，累计打入30cm的锤击数位标准贯入试验实测锤击数N值。

现场试验设备为XY-1钻机，标准贯入试验孔采用回转钻进，钻至试验标高以上15cm处，清除孔底残土后再进行试验，采用自动脱钩的自由落锤法进行锤击，落锤重63.5±0.5kg，落距76±2cm ，钻杆直径42mm ，采用对开管贯入器，贯入器长度大于500mm ，外径51mm ，内径35mm ，设备编号HSJC-134D-2。

标准贯入试验地基承载力标准贯入试验（Standard Penetration Test，SPT）是一种用于地基勘察的常规试验方法，通过该试验可以获取地基土的承载力参数，为工程设计提供重要依据。

地基承载力是指地基土对结构施加的承载能力，是确保结构安全稳定的重要参数之一。

本文将介绍标准贯入试验的基本原理、试验方法和数据解读，希望能为工程领域的同行们提供一些参考和帮助。

标准贯入试验是通过将标准贯入钻头以标准速度击入土层，记录击入每30厘米的击数N值，从而获取地基土的力学性质。

试验过程中，需使用标准贯入钻头和驱动装置，确保试验的准确性和可比性。

试验结束后，根据N值的变化情况，可以初步判断土层的类型和承载力特性。

标准贯入试验的方法非常简单易行，但是在实际操作中需要严格按照规范进行，以确保试验数据的准确性和可靠性。

在进行试验前，需要对试验场地进行详细的勘察和测量，选择合适的试验点位，并严格按照规范要求进行试验操作。

试验结束后，需要对试验数据进行准确记录和分析，以获取地基土的承载力参数。

数据解读是标准贯入试验的关键环节，通过对试验数据的分析和解读，可以初步判断地基土的承载力特性，为工程设计提供重要参考。

在进行数据解读时，需要考虑土层的类型、密实度、含水量等因素，综合分析N值的变化规律，确定地基土的承载力参数，为工程设计提供可靠的依据。

总之，标准贯入试验是一种简单易行的地基勘察方法，通过该试验可以获取地基土的承载力参数，为工程设计提供重要依据。

在进行试验前，需要对试验场地进行详细的勘察和测量，选择合适的试验点位，并严格按照规范要求进行试验操作。

试验结束后，需要对试验数据进行准确记录和分析，通过数据解读，可以初步判断地基土的承载力特性，为工程设计提供可靠的依据。

希望本文能为工程领域的同行们提供一些参考和帮助。

标准贯入试验（YS5213-2000）1 标准贯入试验用质量为63.5kg的穿心锤，以76cm的落距，将标准规格的贯入器，自钻孔底部预打15cm，测记再打入30cm的锤击数，判定土的物理学特性。

2 试验设备标准贯入试验设备应由以下部件组成，其规格和精度应符合表的规定。

带有排水阀的贯入器头组成。

2、落锤系统：由穿心锤、锤垫、导向杆、自动落锤装置组成。

3、钻杆。

2.2试验设备应符合下列要求：1、钻杆应平直，当出现弯曲超过1‰时应予调直后再使用；2、对开式贯入器的对缝应平直、严密，出现扭曲、膨胀、错缝等变形时应停止使用；3、贯入器靴的刃口应保持完整，当出现缺口或卷刃等破坏，其单个长度大于5mm，或总长度大于12mm时，应停止使用；4、当落锤质量和导向杆的落距误差超过允许范围时，应停止使用；5、自动落锤装置应保持正常的落锤性能，不得对导向杆产生提拔作用。

3 试验方法3.1试验准备3.1.1试验钻孔应符合以下要求：1、钻孔采用回转钻进，钻孔垂直度应符合钻探规程的规定，孔径宜为76~150mm；2、钻具钻进至试验深度以上15cm时，停止钻进，清除孔底残土，残土厚度不得超过5cm，清孔应避免孔底以下土层被扰动；sN ∆=n 30NN ⋅=a '3、当在地下水位以下的土层中试验时，应保持孔内水位高于地下水位；当孔壁不稳定时应采用泥浆或套管护壁；采用套管时，套管不应推进至试验段内。

3.2.2 试验设备的准备应符合以下要求：1、贯入器、钻杆、锤垫、导向杆各部件的连接必须牢固，并保持连接后的垂直度；孔口宜采取导向措施。

2、贯入器应平稳放至孔底，严禁冲击或压入孔底。

3.2 试验步骤3.2.1 试验必须采用自动落锤装置，并保持钻杆垂直，避免摇晃。

3.2.2 试验时先预打15cm （包括贯入器在其自重下的初始贯入量），然后开始试验锤击。

3.2.3 将锤提升至规定高度，使锤自动脱勾，自由下落，反复击打，锤击速率不应超过30击/min 。

（四）标准贯入试验(SPT)标准贯入试验实质上仍属于动力触探类型之一，所不同者，其触探头不是圆锥形探头，而是标准规格的圆筒形探头(由两个半圆管合成的取土器)，称之为贯入器。

因此，标准贯入试验就是利用一定的锤击动能，将一定规格的对开管式贯入器打入钻孔孔底的土层中，根据打入土层中的贯入阻力，评定土层的变化和土的物理力学性质。

贯入阻力用贯入器贯入土层中的30cm的锤击数N63.5表示，也称标贯击数。

标准贯入试验开始与本世纪四十年代以来在国外有着广泛的应用，在我国也于1953年开始应用.标准贯入试验结合钻孔进行，国内统一使用直径42cm的钻杆，国外也有使用直径50cm或60cm的钻杆.标准贯入试验的优点在于：操作简单，设备简单，土层的适应性广，而且通过贯入器可以采取扰动土样，对它进行直接鉴别描述和有关的室内土工试验。

如对砂土做颗粒分析试验。

本试验特别对不易钻探取样的砂土和砂质粉土物理力学性质的评定具有独特的意义。

1.标准贯入试验设备规格标准贯入试验设备规格要符合表8-24的要求.2.标准贯入试验的技术要求（1）钻进方法：为保证贯入试验用的钻孔的质量，用采用回转钻进，当钻进至试验标高以上15cm外，应停止钻进。

为保持孔壁稳定，必要时可用泥浆或套管护壁。

如使用水冲钻进，应使用侧向水冲钻头，不能用向下水冲钻头，以使孔底土尽可能少扰动。

扰动直径在63.5～150cm之间，钻进时应注意以下几点：1）仔细清除孔底残土到试验标高；2）在地下水位以下钻进时或遇承压含水砂层，孔内水位或泥浆面始终应高与地下水位足够的高度，以减少土的扰动。

否则会产生孔底涌土，降低N值；3）当下套管时，要防止套管下过头，套管内的土未清除。

贯入器贯入套管内的土，使N值急增，不反映实际情况；4）下钻具时要缓慢下放，避免松动孔底土。

（2）标准贯入试验所用的钻杆应定期检查，钻杆相对弯曲<1/1000，接头应牢固，否则锤击后钻杆会晃动。

（3）标准贯入试验应采用自动脱钩的自由落锤法，并减少导向杆与锤间的摩阻力，以保持锤击能量恒定，它对N 值影响极大。

251（湖南）
贯入（轻便触探仪N10贯入法）
点
300元
3、静力触探试验
定义和适用范围：将圆锥形探头按一定速率匀速压入土中 量测其贯入阻力
锥头阻力侧壁摩阻力 的过程称为静力触探试验静力触探是工程地质勘察中的一
项原位测试方位 可用于划分土层 判定土层类别 查明软 硬夹层及土层在水平和
垂直方向的均匀性评价地基土的工程特性 容许承载力 压缩性质 不排水抗剪强
试验种类1、标准贯入试验
2、轻型动力触探试验
3、静力触探试验
4、地基承载力试验
1、标准贯入试验（standard penetration test，SPT）是动力触探的一种，是在现场测定砂或粘性土的地基承载力的一种方法。这一方法已被列入中国国家《工业与民用建筑地基基础设计规范》中。
标准贯入试验SPT是一种广泛应用于岩土勘察的原位测试工具，它使用SPT锤将钻杆底部的对开管式贯入器打入钻孔孔底的土中，取得土样。贯入300mm（1英尺）所需要的锤击数称为N值，其与土体强度有关。
度水平向固结系数 饱和砂土液化势 砂土密实度等探寻和确定桩基持力层 预估
打入桩沉桩可能性和单桩承载力检验人工填土的密实度及地基加固效果本规程适
用于粘质土和砂质土
引用标准
静力触探仪：土工仪器的基本参数及通用技术条件 第二篇
原位测试仪器：岩土工程勘察规范
静力触探试验仪器设备
试验费用
静力触探试验费
深度
0-10m
据 提供的《岩土工程勘察报告》（详勘）资料，拟建场地的土层，按其成因类型及物理力学性质特征可划分为 大工程地质层及若干亚层，各岩土层主要物理、力学参数见下表2。
地基土物理力学指标参数简要表
表2
层次

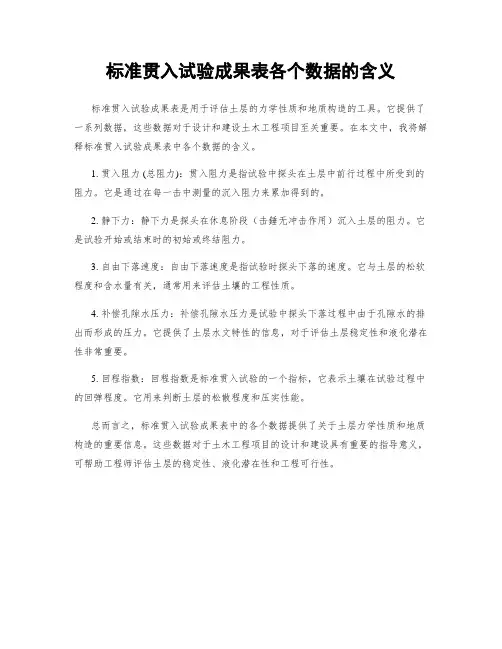

标准贯入试验成果表各个数据的含义
标准贯入试验成果表是用于评估土层的力学性质和地质构造的工具。

它提供了一系列数据，这些数据对于设计和建设土木工程项目至关重要。

在本文中，我将解释标准贯入试验成果表中各个数据的含义。

1. 贯入阻力 (总阻力)：贯入阻力是指试验中探头在土层中前行过程中所受到的阻力。

它是通过在每一击中测量的沉入阻力来累加得到的。

2. 静下力：静下力是探头在休息阶段（击錘无冲击作用）沉入土层的阻力。

它是试验开始或结束时的初始或终结阻力。

3. 自由下落速度：自由下落速度是指试验时探头下落的速度。

它与土层的松软程度和含水量有关，通常用来评估土壤的工程性质。

4. 补偿孔隙水压力：补偿孔隙水压力是试验中探头下落过程中由于孔隙水的排出而形成的压力。

它提供了土层水文特性的信息，对于评估土层稳定性和液化潜在性非常重要。

5. 回程指数：回程指数是标准贯入试验的一个指标，它表示土壤在试验过程中的回弹程度。

它用来判断土层的松散程度和压实性能。

总而言之，标准贯入试验成果表中的各个数据提供了关于土层力学性质和地质构造的重要信息。

这些数据对于土木工程项目的设计和建设具有重要的指导意义，可帮助工程师评估土层的稳定性、液化潜在性和工程可行性。

*****二期强夯地基各土层桩的极限侧摩阻力标准值试验报告********测绘有限公司2013 年8 月 16 日*******二期工程强夯地基各土层桩的极限侧摩阻力标准值试验报告报告编写：核定：审查：批准：*******测绘有限公司2013年8月16日试验声明1、试验报告涂改无效。

2、试验报告无“检测专用章”或单位公章无效。

3、试验报告无主检、审核、批准人签字或等同标识无效。

4、未经本单位书面批准，不得全部或部分复制本检测报告。

5、试验数量达不到抽检比例时，仅对被试验点负责；一般情况下，仅对来样负责。

6、对试验报告若有异议，应于收到报告之日起15日内向本单位书面提请复议。

地址：邮编：255086 电话：传真：目录首页 (1)1 前言 ·····················································································２2 工程地质状况 ·········································································２3 试验目的、试验方法、试验依据及主要仪器设备 ····························５3.1试验目的 ·········································································５3.2试验方法 ·········································································５3.3 试验依据 ········································································７3.4 主要仪器设备 ··································································８4 试验结果的整理与分析 ·····························································８4.1资料整理 ·········································································８4.2 桩身极限侧摩阻力标准值计算 ·············································８5 试验结论 ...............................................................................９附录1试验点位平面图 . (10)附录2标贯试验曲线图 (11)共11页第１页工程质量试验报告批准：审核：主检：报告编写：共15页第2页1 前言济南金艺林房地产开发有限公司拟建的济南市鲁商·凤凰城二期工程位于济南市济南市幼安路北侧，唐冶中路西侧。

ρc
d s = 15 ~ 20m
N > N cr N < N cr
不液化 液化
N0对设计裂度为7、8、9度时，分别为6、10、16 （近震）
6）估算单桩极限承载力 7）估算土的强度指标（c、φ值） 8）估算地基土的变形指标（变形模量、 压缩模量） 9）估算地基基床系数 10）估算地层的平均剪切波速

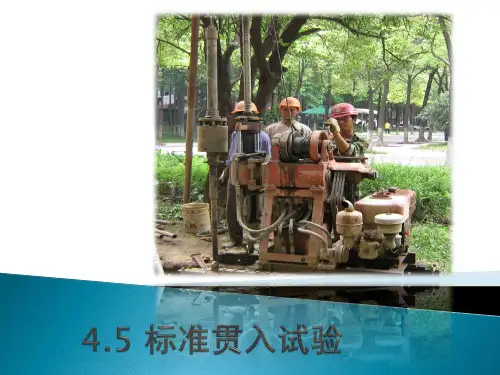

正在进 行标准 贯入试 验
标准贯入器与钻杆的连接
标准贯入器内的土样
• 思考： • 标准贯入试验的适用范围及其成果应 用？ • 标贯击数为何要作杆长修正？
N =α ⋅N
探杆长度/m α
0 63.5
3 1.0
6 0.92
9 0.86
12 0.81
15 0.77
18 0.73
21 0.70

2）地下水的修正 Terzaghi和Peck（1953）提出对于d10＝ 0.1～0.05mm的饱和粉细砂，当实测标贯击数>15 时，应按下式修正： 1 0 N = 15 + ( N 63.5 − 15) 2
5）提取贯入器，对贯入器中的土样进行描 述；或送实验室试验； 6）每隔1～1.5m深度，或根据需要，重复 上述步骤进行试验； 7）锤击数达50击仍未贯入30cm，应停止 贯入，并记录该贯入度ΔS，按下式换算成 相当于30cm的锤击数：
N
0 63.5
50 = 30 × ∆S
3、资料整理
1）杆长修正（不同规范有不同要求）
N 10 10<N 15 松散 稍密 15<N 30 N >30 中密 密实
5）判断饱和砂及粉土的液化 地层地震液化临界标贯击数：（建筑抗震 设计规范）
N cr = N 0 [0.9 + 0.1(d s − d w )] N cr = N 0 (2.4 − 0.1d s ) 3 3

1.贯入器:标准规格的贯入器是由两个半圆管合 成的圆筒型探头。
2.穿心锤:重63.5kg的铸钢件，中间有一直径 45mm的穿心孔，此孔为放导向杆用。
3.触探杆:国际上多用直径为40-50mm的无缝 钢管，我国则常用直径为42mm的工程地质钻杆。
标准贯入试验是利用一定的落锤能量将标准规格 的贯入器贯入土中，根据打入土中30cm的锤击 数(N)来判别土的工程性质的一种现场测试方法。 其试验原理与动力触探试验十分相似，因此，动 力触探的试验原理也适用于标准贯入试验。
1.钻孔孔底土的应力状态:不同的钻进工艺(回 转、水冲等)、孔内外水位的差异、钻孔直径的大 小等，都会改变钻孔底应力状态，它会对标准贯 入试验有重要影响。
2.锤击能量:通过实测，即使是自动自由落锤， 传输给探杆系统的锤击能量有很大的波动，变化 范围达到士(45-50%)，对于不同单位、不同机具、 不同操作水平，锤击能量的变化范围更大。
它适用于砂土、粉土、一般黏性土、风化岩及冰碛土。
SPT实际上仍属于动力触探类型
之一，所不同的是，其触探头不 是圆锥探头，而是标准规格的圆 筒形探头(由两个半圆筒合成的 取土器)，称之为贯入器。利用
规定的落锤能量将贯入器打入土 中，根据贯入的难易程度，可用 贯入30cm的击数N判定土的物 理力学性质。
（1）须保持孔内水位高出地下水位一定高度， 以免塌孔，保持孔底土处于平衡状态，不使孔底 发生涌砂变松，影响N值；
（2）下套管不要超过试验标高； （3）须缓慢地下放钻具，避免孔底土的扰动； （4）细心清除孔底浮土，孔底浮土应尽量少，
其厚度不得大于10cm； （5）如钻进中需取样，则不应在锤击法取样后
缺点：（1）离散性比较大，故只能粗略地评定 土的工程性质。（2）与圆锥动力触探试验相似， SPT并不能直接测定地基土的物理力学性质，而 是通过与其他原位测试手段或室内试验成果进行 对比，建立关系式，积累地区经验，才能用于评 定地基土的物理力学性质。

岩土土工试验报告一、引言二、试验目的本次试验的主要目的是研究土体的物理性质、力学性质和水文性质，评估土体的承载力、渗透性和变形特性等重要参数。

三、试验方法本次试验采用了以下试验方法：1.标准贯入试验：通过钻探取得的岩土样本进行针对性的贯入试验，以确定土体的压缩性质和抗剪强度。

2.渗透试验：采用围压法进行渗透试验，通过测量渗透流量和流速，计算土体的渗透系数和渗透性等参数。

3.压缩试验：采用固结仪进行压缩试验，确定土体的压缩系数和固结性质等重要参数。

4.直剪试验：通过岩土样本进行直剪试验，测量土体的抗剪强度和弹性模量。

5.黏聚力试验：采用直剪试验得到的抗剪强度数据，计算土体的黏聚力。

四、试验结果与分析通过对试验数据的分析，得出了如下结论：1.土体的抗剪强度为XXMPa，弹性模量为XXGPa，表明土体具有较好的抗剪性能和承载能力。

2. 渗透系数为XX cm/s，渗透性较好，符合设计要求。

3.土体的黏聚力为XXkPa，表明土体具有一定的黏聚性能。

4.压缩特性方面，土体的固结指数为XX，压缩模量为XXMPa，体积压缩指数为XX，土体为中等压缩性土。

5.试验结果符合相关规范要求，可为后续的土体工程设计和施工提供参考。

五、结论与建议本次岩土土工试验得出的试验结果对于岩土工程设计和施工具有一定的参考价值。

根据所得数据和分析结果，我们提出以下建议：1.在实际岩土工程设计中，应充分考虑土体的抗剪强度和黏聚力等参数，采取合适的土体强化措施，确保工程的稳定性。

2.对于土体的渗透性能较差的情况，可以采取排水措施，避免因水分的积聚而引起的不良影响。

3.在土体的压实过程中，要注意合适的压实方法和压实度，以减小土体的压缩变形，保证工程的使用寿命。

1.岩土工程设计规范，XX出版社，XXXX年。

2.地基与基础工程手册，XX出版社，XXXX年。

七、附录1.试验原始记录表2.试验数据处理计算表。

标准贯入度试验标准贯入度试验是土工测试中常用的一种试验方法，用于测定土壤的密实度。

密实度是土壤工程中非常重要的参数，它直接影响着土体的承载力、渗透性和变形性能。

因此，准确测定土壤的密实度对于土壤工程设计和施工具有重要意义。

在进行标准贯入度试验时，首先需要准备好试验设备，包括贯入锥、锤头、贯入器、贯入计和土样采集器等。

然后，按照标准要求选择合适的试验点位，进行试验前的准备工作，包括清除试验点表面的杂物、挖孔、安装试验设备等。

试验过程中，贯入锥由贯入器带动，以一定速度垂直向下贯入土体，贯入深度和贯入阻力将被记录下来。

通过记录的数据，可以计算出土壤的贯入度指标，如贯入阻力、贯入度等。

这些指标可以反映土壤的密实状态，为土壤工程设计提供重要依据。

在进行标准贯入度试验时，需要注意以下几点：1. 试验设备的选择和校准，选择合适的试验设备对于获得准确的试验结果非常重要。

同时，试验设备需要经过定期的校准，确保其准确性和可靠性。

2. 试验点位的选择，试验点位的选择需要考虑土层的均匀性和代表性，以确保试验结果能够反映整个土体的密实状态。

3. 试验过程的操作规范，在进行试验过程中，需要严格按照标准要求进行操作，避免人为因素对试验结果产生影响。

4. 数据的记录和处理，试验过程中记录的数据需要及时、准确地进行处理，通过计算得出土壤的密实度指标，为工程设计提供可靠的数据支持。

标准贯入度试验是土工测试中常用的一种试验方法，通过该试验可以准确测定土壤的密实度，为土壤工程设计和施工提供重要依据。

在进行试验时，需要严格按照标准要求进行操作，确保试验结果的准确性和可靠性。

同时，对试验设备的选择和校准、试验点位的选择、试验过程的操作规范以及数据的记录和处理都需要引起重视。

只有这样，才能获得准确可靠的试验结果，为土壤工程的顺利进行提供保障。

地基土标准贯入试验检测报告工程名称：工程地址：委托单位：检测日期：报告编号：（检测机构名称）二○二三年十一月十一日（工程名称）地基土标准贯入试验检测报告检测人员：上岗证号：检测人员：上岗证号：报告编写：上岗证号：审核：上岗证号：批准：声明：1.本报告涂改、换页无效。

2.报告无检测、编写、审核、批准人签字无效。

3.报告未加盖本公司“检验检测专用章”无效。

4.未经本公司批准，不得部分复制（完整复制除外）本报告；5.对本报告如有异议，应于收到报告后15天内向本公司书面提出复议，逾期不予受理。

检验检测机构：（检测机构名称）地址：（检测机构地址）邮政编码：/电话：/目录封面-----------------------------------------------------第1页签名页-----------------------------------------------------第2页目录-----------------------------------------------------第3页1.工程概况----------------------------------------------第4页2.工程地质概况-----------------------------------------第5页3.检测方法、设备及标准-----------------------------------第5页4.受检点设计及施工概况-----------------------------------第7页5.检测结果--------------------------------------------第8页6.结论-------------------------------------------------第9页7.附图表-------------------------------------------------第9页7.1受检点位平面示意图---------------------------------------------共1页7.2标准贯入试验结果表---------------------------------------------共5页7.3标准贯入试验曲线----------------------------------------------共10页7.4芯样照片-----------------------------------------------------共5页1工程概况受（委托单位）的委托，（检测机构名称）于2023年11月11日对（工程名称）的发电机/水箱基础天然地基进行标准贯入试验，目的是鉴别地基土的岩土性状及推定地基承载力是否满足设计要求。

标准贯入度试验标准贯入度试验是土壤工程中常用的试验方法之一，用于测定土壤的密实度和孔隙度。

通过标准贯入度试验可以评估土壤的工程性质，为工程设计和施工提供重要参考。

本文将详细介绍标准贯入度试验的目的、原理、方法和注意事项。

一、试验目的。

标准贯入度试验的主要目的是测定土壤的贯入阻力，以评估土壤的密实度和孔隙度。

通过试验结果可以判断土壤的工程性质，为土壤的工程设计和施工提供依据。

同时，标准贯入度试验也可以用于土壤的分类和地基的评价。

二、试验原理。

标准贯入度试验是利用贯入锤的自由下落能量对土壤进行冲击，然后测定贯入锥的贯入阻力来评估土壤的密实度和孔隙度。

贯入锥在土壤中的贯入阻力与土壤的密实度成正比，贯入锥的贯入阻力越大，表示土壤的密实度越高；反之，贯入锥的贯入阻力越小，表示土壤的孔隙度越大。

三、试验方法。

1. 试验仪器和设备，标准贯入度试验需要使用贯入锤、贯入锥、贯入杆等试验仪器和设备。

2. 试验步骤：a. 将贯入锤提升到一定高度，使其自由下落，冲击贯入锥进入土壤。

b. 测定每次冲击后贯入锥的贯入深度，记录下贯入深度和冲击次数。

c. 根据试验数据计算出每次冲击后的贯入阻力，并绘制贯入曲线。

d. 根据贯入曲线分析土壤的密实度和孔隙度。

四、注意事项。

1. 试验过程中应注意安全，严格按照操作规程进行。

2. 试验仪器和设备应保持清洁和完好，以确保试验结果的准确性。

3. 在进行试验前应对试验仪器和设备进行校准，以保证试验数据的准确性。

4. 试验结果应根据标准进行解读和分析，避免主观因素对结果的影响。

五、总结。

标准贯入度试验是土壤工程中重要的试验方法，通过测定土壤的贯入阻力来评估土壤的密实度和孔隙度。

试验结果可以为工程设计和施工提供重要参考，对于土壤的分类和地基的评价也具有重要意义。

在进行试验时，应严格按照操作规程进行，确保试验结果的准确性和可靠性。

六、参考文献。

1. 《土壤力学与基础工程》。

2. 《岩土工程概论》。

SPT实际上仍属于动力触探类型
之一，所不同的是，其触探头不 是圆锥探头，而是标准规格的圆 筒形探头(由两个半圆筒合成的 取土器)，称之为贯入器。利用
规定的落锤能量将贯入器打入土 中，根据贯入的难易程度，可用 贯入30cm的击数N判定土的物 理力学性质。
2 .试验目的
标准贯入试验的目的是用测得的标准贯入击数N判 断砂土的密实度，粘性土和粉土的稠度。估算土的 强度与变形指标，确定地基土的承载力，评定砂土、 粉土的振动液化及估计单桩极限承载力及沉桩可能 性；并可划分土层类别，确定土层剖面和取扰动土 试样进行一般物理性试验，用于岩土工程地基加固 处理设计及效果检验。
影响因素
影响标准贯入试验的因素有很多，主要有以下两 个方面:
1.钻孔孔底土的应力状态:不同的钻进工艺(回 转、水冲等)、孔内外水位的差异、钻孔直径的大 小等，都会改变钻孔底应力状态，它会对标准贯 入试验有重要影响。
2.锤击能量:通过实测，即使是自动自由落锤， 传输给探杆系统的锤击能量有很大的波动，变化 范围达到士(45-50%)，对于不同单位、不同机具、 不同操作水平，锤击能量的变化范围更大。
3.2 原理 标准贯入试验是利用一定的落锤能量将标准规格
的贯入器贯入土中，根据打入土中30cm的锤击 数(N)来判别土的工程性质的一种现场测试方法。 其试验原理与动力触探试验十分相似，因此，动 力触探的试验原理也适用于标准贯入试验。
但是，SPT与动力触探在贯入器上的差别，决 定SPT的基本原理的独特性，SPT在贯入过程中， 整个贯入器对端部和周围土体将产生挤压和剪切 作用，SPT的贯入器是空心的，在冲击力作用下， 将有一部分土挤入贯入器，其工作状态和边界条 件十分复杂。
3. 设备与原理
3.1 设备 标准贯入试验设备主要由贯入器、贯入探杆和穿

（四）标准贯入试验(SPT)标准贯入试验实质上仍属于动力触探类型之一，所不同者,其触探头不是圆锥形探头,而是标准规格的圆筒形探头（由两个半圆管合成的取土器),称之为贯入器。

因此,标准贯入试验就是利用一定的锤击动能，将一定规格的对开管式贯入器打入钻孔孔底的土层中，根据打入土层中的贯入阻力，评定土层的变化和土的物理力学性质。

贯入阻力用贯入器贯入土层中的30cm的锤击数N63。

5表示,也称标贯击数。

标准贯入试验开始与本世纪四十年代以来在国外有着广泛的应用,在我国也于1953年开始应用。

标准贯入试验结合钻孔进行，国内统一使用直径42cm的钻杆，国外也有使用直径50cm或60cm的钻杆。

标准贯入试验的优点在于:操作简单,设备简单，土层的适应性广，而且通过贯入器可以采取扰动土样，对它进行直接鉴别描述和有关的室内土工试验。

如对砂土做颗粒分析试验。

本试验特别对不易钻探取样的砂土和砂质粉土物理力学性质的评定具有独特的意义。

1.标准贯入试验设备规格标准贯入试验设备规格要符合表8-24的要求.标准贯入试验设备规格表8-242。

标准贯入试验的技术要求(1)钻进方法:为保证贯入试验用的钻孔的质量，用采用回转钻进，当钻进至试验标高以上15cm外，应停止钻进。

为保持孔壁稳定，必要时可用泥浆或套管护壁。

如使用水冲钻进，应使用侧向水冲钻头,不能用向下水冲钻头，以使孔底土尽可能少扰动。

扰动直径在63.5～150cm之间，钻进时应注意以下几点：1)仔细清除孔底残土到试验标高；2）在地下水位以下钻进时或遇承压含水砂层,孔内水位或泥浆面始终应高与地下水位足够的高度，以减少土的扰动。

否则会产生孔底涌土，降低N值；3）当下套管时，要防止套管下过头，套管内的土未清除。

贯入器贯入套管内的土，使N值急增，不反映实际情况；4）下钻具时要缓慢下放，避免松动孔底土。

（2)标准贯入试验所用的钻杆应定期检查，钻杆相对弯曲<1/1000，接头应牢固，否则锤击后钻杆会晃动。

（4）不作杆长修正 《地下铁道、轻轨交通岩土工程勘察规范》 （GB50307-2019）及《岩土工程勘察规范》 （GB50021-2019）规定不进行杆长修正。
虽然目前有些规范还要进行修正，但国内外研究的 总趋势是不再进行杆长修正。
2.上覆压力的影响
即考虑试验深度处土的围压对试验成果的影响，认 为随着土层中上覆压力的增大，标准贯入试验锤击数相 应增大。国内对此未予重视（国内不进行校正），国外 则作了较多研究，认为应采用下式进行修正：
表5-2 N63.5的杆长修正系数
触探杆长度（m） <=3
6
9
12
15
α
1.0
0.92
0.86
0.81
0.77
18
21
0.73
0.70
表5-2中的α值是根据牛顿弹性碰撞理论计算而得， 并非实测值，与实际并不符合。关于限制在21m以内也 是由于历史原因造成的。目前，实际工程中标准贯入试 验的杆长最长已超过100m，试验成果(N值)仍能较好地 反映土层的力学性质的变化。
N60=（ERi/60）Ni
Ni——相应于能量比为ERi的实测锤击数； N60——修正为标准应力波能量比的标贯击数。
第三节 标准贯入试验的技术要求
第 1． 标准贯入试验必须与钻探配合，以钻机设备为基础。 三 钻进方法：为保证钻孔质量，要求采用回转钻进，并保
节 持孔内水位略高于地下水水位，当钻进至试验标高以上
如做过锤击能量标定试验的，应有F(t)~t曲线。
2．绘制标贯击数N与深度的关系曲线，或在地质剖面图 上，进行SPT的钻孔旁，于试验点深度标出N值。作为 勘察资料提供时，对N值不必进行杆长修正、上覆压力 修正及地下水位修正。

标准贯入试验报告1.引言本文档旨在对标准贯入试验进行详细描述和分析，以评估地层的物理力学特性以及地基基础的稳定性。

标准贯入试验是一种常见的土力学试验方法，通过测量击击处接触的力和击程之间的关系，来评估土壤的抗压性能和压密特性。

2.试验目的本次标准贯入试验的主要目的有： - 确定地下土壤层的物理力学性质； - 评估地基基础的承载能力； - 探测可能存在的地下障碍物。

3.试验设备和工具在进行标准贯入试验时，需要以下设备和工具： - 标准贯入试验设备：主要包括溢流杆、套管、滑锤，用于形成冲击力并测量冲击响应； - 钻机：用于孔洞的钻探和试验的现场准备； - 试验记录表：用于记录试验数据。

4.试验方法本次标准贯入试验按照以下步骤进行： 1. 钻探孔洞：使用钻机在待测地点进行孔洞钻探，直至达到试验深度。

2. 安装套管：在孔洞中安装套管，以保证试验过程中孔洞的稳定性。

3. 准备试验设备：将溢流杆插入套管中，固定滑锤在溢流杆的顶部，确保试验设备的牢固性。

4. 试验测量：准备试验记录表，在试验设备前方设立起测点，视实际情况确定每次冲击的击程。

5. 进行试验：由专业人员轻敲滑锤，记录下达到稳定后的击击力和击程。

6. 数据记录和分析：将得到的击击力和击程数据进行整理和分析。

5.试验结果和分析通过进行标准贯入试验，得到了以下试验结果： - 击击力和击程关系曲线：由于试验过程中的冲击力和击程是成正比关系，击程增加时冲击力也随之增加。

- 冲击响应：试验结果显示，土壤层的反应性和击击力有关，不同地层的冲击响应可能存在差异。

- 地下障碍物探测：试验中发现在某深度处存在异常冲击响应，初步判断可能是由地下岩石或其他障碍物引起。

通过对试验结果的分析，可以得出以下结论： - 地下土壤层的抗压特性：根据击击力和击程曲线，可以评估地下土壤层的抗压特性，包括抗压强度和压缩特性。

- 地基基础的承载能力：通过冲击响应分析，可以评估地基基础的承载能力，进而制定相应的建筑设计方案。
