咖啡机设计

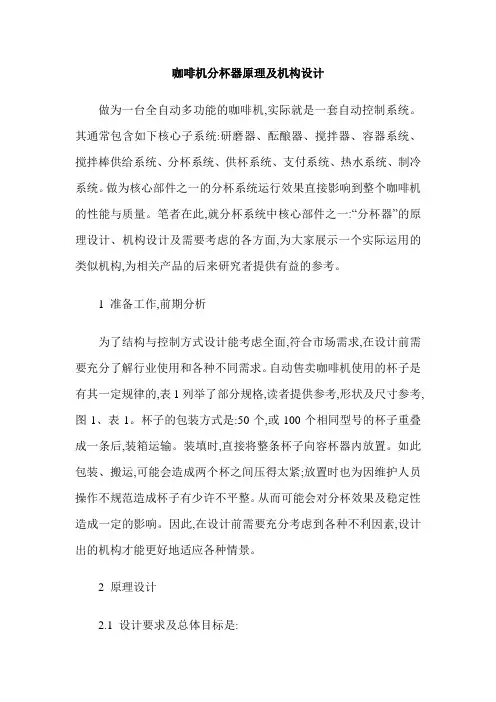

咖啡机分杯器原理及机构设计做为一台全自动多功能的咖啡机,实际就是一套自动控制系统。

其通常包含如下核心子系统:研磨器、酝酿器、搅拌器、容器系统、搅拌棒供给系统、分杯系统、供杯系统、支付系统、热水系统、制冷系统。

做为核心部件之一的分杯系统运行效果直接影响到整个咖啡机的性能与质量。

笔者在此,就分杯系统中核心部件之一:“分杯器”的原理设计、机构设计及需要考虑的各方面,为大家展示一个实际运用的类似机构,为相关产品的后来研究者提供有益的参考。

1 准备工作,前期分析为了结构与控制方式设计能考虑全面,符合市场需求,在设计前需要充分了解行业使用和各种不同需求。

自动售卖咖啡机使用的杯子是有其一定规律的,表1列举了部分规格,读者提供参考,形状及尺寸参考,图1、表1。

杯子的包装方式是:50个,或100个相同型号的杯子重叠成一条后,装箱运输。

装填时,直接将整条杯子向容杯器内放置。

如此包装、搬运,可能会造成两个杯之间压得太紧;放置时也为因维护人员操作不规范造成杯子有少许不平整。

从而可能会对分杯效果及稳定性造成一定的影响。

因此,在设计前需要充分考虑到各种不利因素,设计出的机构才能更好地适应各种情景。

2 原理设计2.1 设计要求及总体目标是:分杯器能兼容更多规格的杯子,易于装配;宽度尺寸小(薄),分杯动作平稳,分杯时不能有震动,分出的杯子不能倾斜,以防掉落偏移;动作可靠性高,每次只能分一个杯,寿命可靠,不易受到外部的干扰;填杯方便,容杯数量合理,不易受到外部的污染;能智能判断分杯状况,能记录已分出杯子的数量,能检测杯子剩余状态,超强的纠错能力,在分杯出错时能自动探测并修正。

2.2 运动原理设计本例巧妙地运用了带螺旋面的分杯轮,通过旋转运动分杯。

整列杯子压下轮子上,当分杯轮旋转时,最下面一个杯子的杯沿会被带入螺纹面内(由于螺纹节距只能容纳一个杯通过)。

当分杯轮继续转动,杯子被带到螺旋面下方,处于悬空状态。

如此,杯子将在重力和螺旋面压力作用下顺畅下落,准确掉入下方取杯器中,从而达到设计意图。

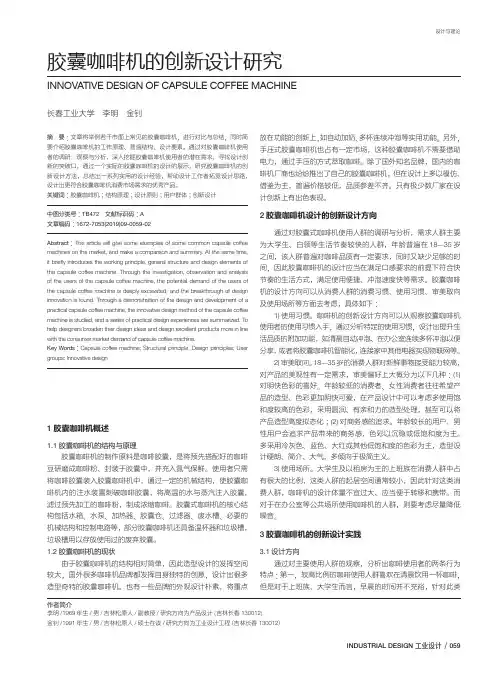

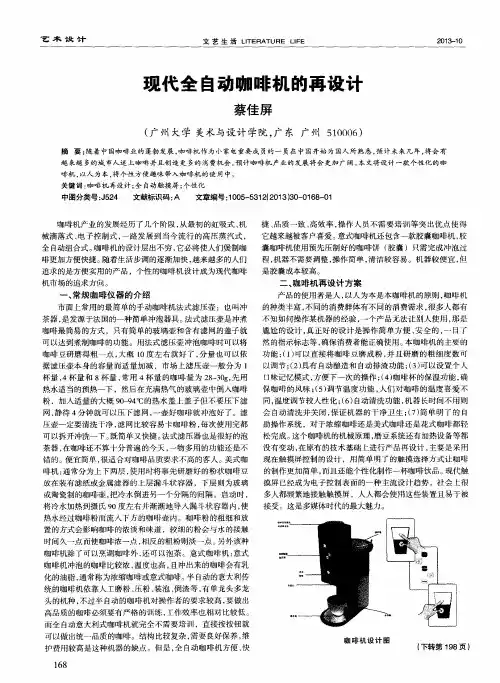

设计与理论INDUSTRIAL DESIGN 工业设计 / 059胶囊咖啡机的创新设计研究INNOVATIVE DESIGN OF CAPSULE COFFEE MACHINE长春工业大学　李明　金钊放在功能的创新上，如自动加奶、多杯连续冲泡等实用功能。

另外，手压式胶囊咖啡机也占有一定市场，这种胶囊咖啡机不需要借助电力，通过手压的方式萃取咖啡。

除了国外知名品牌，国内的咖啡机厂商也纷纷推出了自己的胶囊咖啡机，但在设计上多以模仿、借鉴为主，普遍价格较低，品质参差不齐。

只有极少数厂家在设计创新上有出色表现。

2胶囊咖啡机设计的创新设计方向通过对胶囊式咖啡机使用人群的调研与分析，需求人群主要为大学生、白领等生活节奏较快的人群，年龄普遍在18—35岁之间，该人群普遍对咖啡品质有一定要求，同时又缺少足够的时间，因此胶囊咖啡机的设计应当在满足口感要求的前提下符合快节奏的生活方式，满足使用便捷、冲泡速度快等需求。

胶囊咖啡机的设计方向可以从消费人群的消费习惯、使用习惯、审美取向及使用场所等方面去考虑，具体如下：1)使用习惯。

咖啡机的创新设计方向可以从观察胶囊咖啡机使用者的使用习惯入手，通过分析特定的使用习惯，设计出提升生活品质的附加功能，如清晨自动冲泡、在办公室连续多杯冲泡以便分享，或者将胶囊咖啡机智能化，连接家中其他电器实现物联网等。

2)审美取向。

18—35岁的消费人群对新鲜事物接受能力较高，对产品的美观性有一定需求，审美偏好上大概分为以下几种：(1)对明快色彩的喜好。

年龄较低的消费者、女性消费者往往希望产品的造型、色彩更加明快可爱，在产品设计中可以考虑多使用饱和度较高的色彩，采用圆润、有亲和力的造型处理，甚至可以将产品造型高度拟态化；(2)对商务感的追求。

年龄较长的用户、男性用户会追求产品带来的商务感，色彩以沉稳或低饱和度为主。

多采用冷灰色、蓝色、大红或其他低饱和度的色彩为主，造型设计硬朗、简介、大气，多倾向于极简主义。

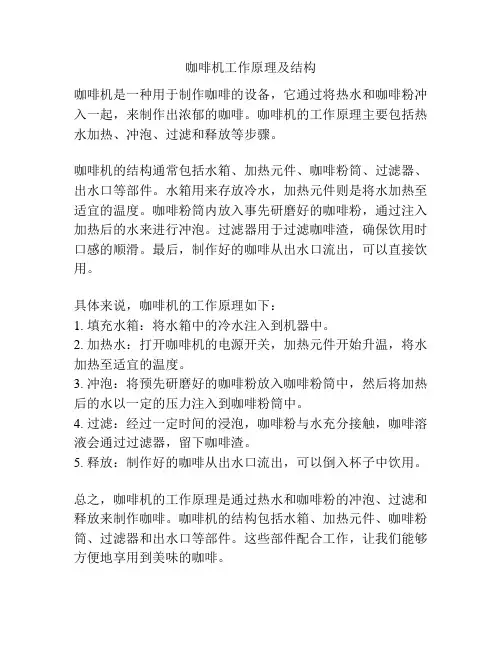

咖啡机工作原理及结构
咖啡机是一种用于制作咖啡的设备，它通过将热水和咖啡粉冲入一起，来制作出浓郁的咖啡。

咖啡机的工作原理主要包括热水加热、冲泡、过滤和释放等步骤。

咖啡机的结构通常包括水箱、加热元件、咖啡粉筒、过滤器、出水口等部件。

水箱用来存放冷水，加热元件则是将水加热至适宜的温度。

咖啡粉筒内放入事先研磨好的咖啡粉，通过注入加热后的水来进行冲泡。

过滤器用于过滤咖啡渣，确保饮用时口感的顺滑。

最后，制作好的咖啡从出水口流出，可以直接饮用。

具体来说，咖啡机的工作原理如下：
1. 填充水箱：将水箱中的冷水注入到机器中。

2. 加热水：打开咖啡机的电源开关，加热元件开始升温，将水加热至适宜的温度。

3. 冲泡：将预先研磨好的咖啡粉放入咖啡粉筒中，然后将加热后的水以一定的压力注入到咖啡粉筒中。

4. 过滤：经过一定时间的浸泡，咖啡粉与水充分接触，咖啡溶液会通过过滤器，留下咖啡渣。

5. 释放：制作好的咖啡从出水口流出，可以倒入杯子中饮用。

总之，咖啡机的工作原理是通过热水和咖啡粉的冲泡、过滤和释放来制作咖啡。

咖啡机的结构包括水箱、加热元件、咖啡粉筒、过滤器和出水口等部件。

这些部件配合工作，让我们能够方便地享用到美味的咖啡。

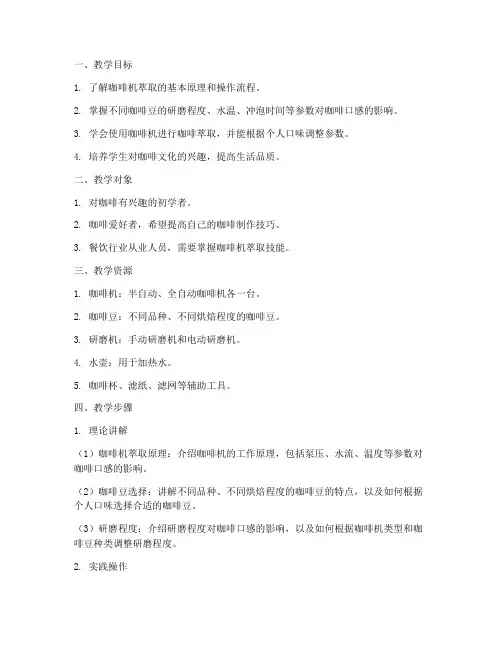

一、教学目标1. 了解咖啡机萃取的基本原理和操作流程。

2. 掌握不同咖啡豆的研磨程度、水温、冲泡时间等参数对咖啡口感的影响。

3. 学会使用咖啡机进行咖啡萃取，并能根据个人口味调整参数。

4. 培养学生对咖啡文化的兴趣，提高生活品质。

二、教学对象1. 对咖啡有兴趣的初学者。

2. 咖啡爱好者，希望提高自己的咖啡制作技巧。

3. 餐饮行业从业人员，需要掌握咖啡机萃取技能。

三、教学资源1. 咖啡机：半自动、全自动咖啡机各一台。

2. 咖啡豆：不同品种、不同烘焙程度的咖啡豆。

3. 研磨机：手动研磨机和电动研磨机。

4. 水壶：用于加热水。

5. 咖啡杯、滤纸、滤网等辅助工具。

四、教学步骤1. 理论讲解（1）咖啡机萃取原理：介绍咖啡机的工作原理，包括泵压、水流、温度等参数对咖啡口感的影响。

（2）咖啡豆选择：讲解不同品种、不同烘焙程度的咖啡豆的特点，以及如何根据个人口味选择合适的咖啡豆。

（3）研磨程度：介绍研磨程度对咖啡口感的影响，以及如何根据咖啡机类型和咖啡豆种类调整研磨程度。

2. 实践操作（1）咖啡机使用：讲解咖啡机的操作流程，包括开机、预热、研磨、萃取等步骤。

（2）参数调整：根据咖啡豆种类、研磨程度、水温、冲泡时间等因素，调整咖啡机参数，以获得最佳口感。

（3）萃取练习：学生分组进行咖啡机萃取练习，教师巡回指导。

3. 评价与反馈（1）品尝评价：学生品尝自己制作的咖啡，评价口感，教师根据评价结果给出建议。

（2）互动交流：学生之间互相交流咖啡制作心得，分享经验。

五、教学总结1. 教师总结本次课程内容，强调重点和难点。

2. 学生回顾所学内容，分享学习心得。

3. 教师布置课后作业，要求学生根据所学知识制作一杯符合个人口味的咖啡。

六、教学评价1. 学生对咖啡机萃取技能的掌握程度。

2. 学生对咖啡文化的兴趣和认识。

3. 学生在课堂上的参与度和互动性。

通过本次教学设计方案，使学生掌握咖啡机萃取技能，提高生活品质，培养对咖啡文化的热爱。

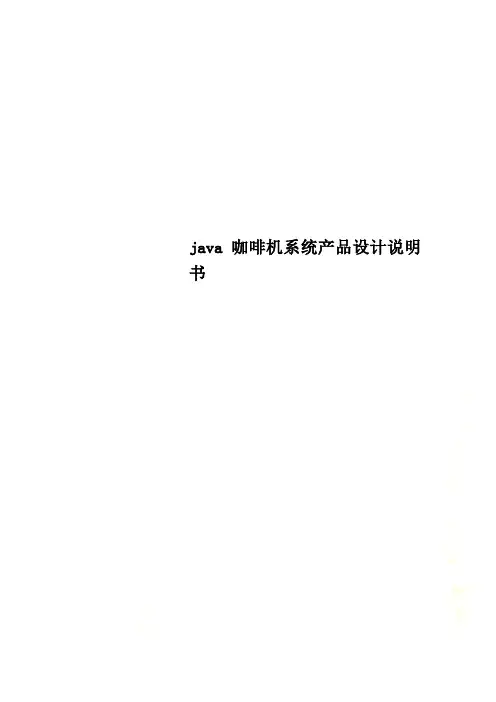

java咖啡机系统产品设计说明书java咖啡机系统产品设计说明书版本：<1.0>版本历史版本作者参与者起止日期备注1.02.0目录1 引言 (1)1.1目的 (1)1.2背景 (1)1.3 参考资料 (1)1.4术语 (1)2 项目概述 (1)2.1被开发软件的一般描述 (1)2.2被开发软件的功能描述 (1)2.3实现语言 (2)2.4用户特点 (2)2.5一般约束 (2)3需求规格说明 (3)3.1．系统说明 (3)3.1.1需求描述： (3)3.1.2资源 (3)3.1.3活动列表 (3)3.2．咖啡机ATM系统人机界面描述 (3)3.3．信息资源列表 (4)4 需求分析过程 (4)4.1．咖啡机ATM应用中的参与者 (4)4.2．系统中的用例及用例文档 (4)4.2.1用例 (4)4.2.2总用例图 (5)4.2.3用例文档： (5)4.3．系统中的类 (6)4.3.1实体类 (7)4.3.2数据库类........................................ 错误!未定义书签。

4.3.3边界类 (8)4.3.4控制类 (10)5系统建模 (15)5.1．用例包图及用例图（用例建模）...................... 错误!未定义书签。

5.2．系统用例的活动图及活动文档（活动建模） (15)5.3．网上购物系统的类图（类建模） (17)5.3.1系统类包图 (17)5.3.2系统实体类关联图 (18)5.3.3系统界面类关联图 (18)5.3.4付款行为协作类关联图 (19)5.3.5 购买行为协作类关联图 ........................... 错误!未定义书签。

5.3.6送货行为协作类关联图............................ 错误!未定义书签。

5.4．构造顺序图（交互建模） (19)5.4.1 PrintInvoice的顺序图 (19)5.5．构造状态图（状态图建模） (21)5.5.1 Payment的状态图 (21)5.5.2 Ordert的状态图................................ 错误!未定义书签。

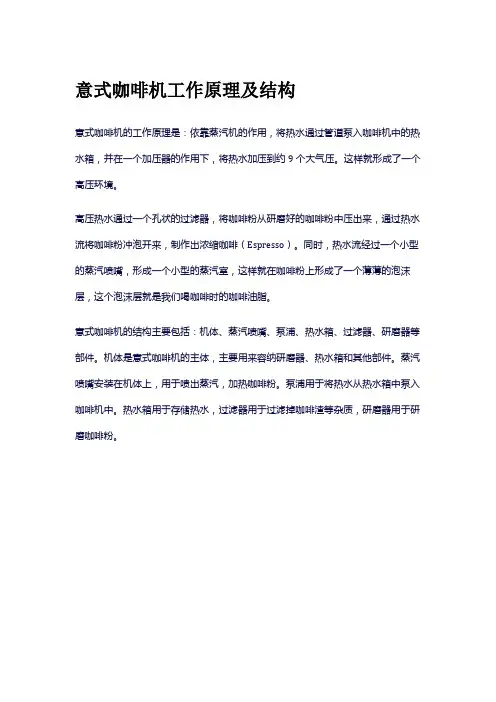

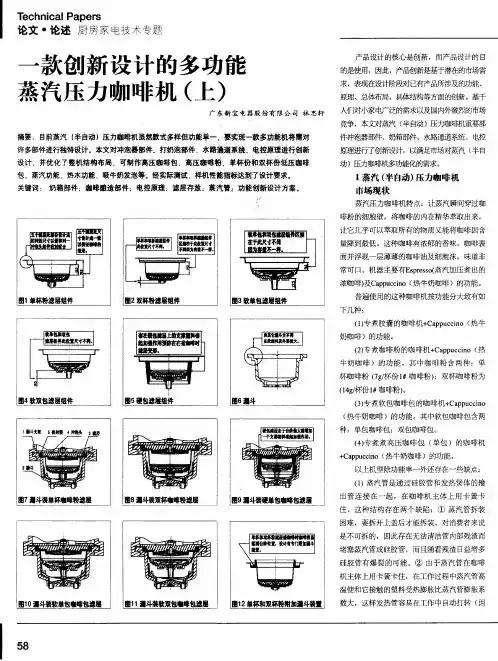

意式咖啡机工作原理及结构
意式咖啡机的工作原理是：依靠蒸汽机的作用，将热水通过管道泵入咖啡机中的热水箱，并在一个加压器的作用下，将热水加压到约9个大气压。

这样就形成了一个高压环境。

高压热水通过一个孔状的过滤器，将咖啡粉从研磨好的咖啡粉中压出来，通过热水流将咖啡粉冲泡开来，制作出浓缩咖啡（Espresso）。

同时，热水流经过一个小型的蒸汽喷嘴，形成一个小型的蒸汽室，这样就在咖啡粉上形成了一个薄薄的泡沫层，这个泡沫层就是我们喝咖啡时的咖啡油脂。

意式咖啡机的结构主要包括：机体、蒸汽喷嘴、泵浦、热水箱、过滤器、研磨器等部件。

机体是意式咖啡机的主体，主要用来容纳研磨器、热水箱和其他部件。

蒸汽喷嘴安装在机体上，用于喷出蒸汽，加热咖啡粉。

泵浦用于将热水从热水箱中泵入咖啡机中。

热水箱用于存储热水，过滤器用于过滤掉咖啡渣等杂质，研磨器用于研磨咖啡粉。

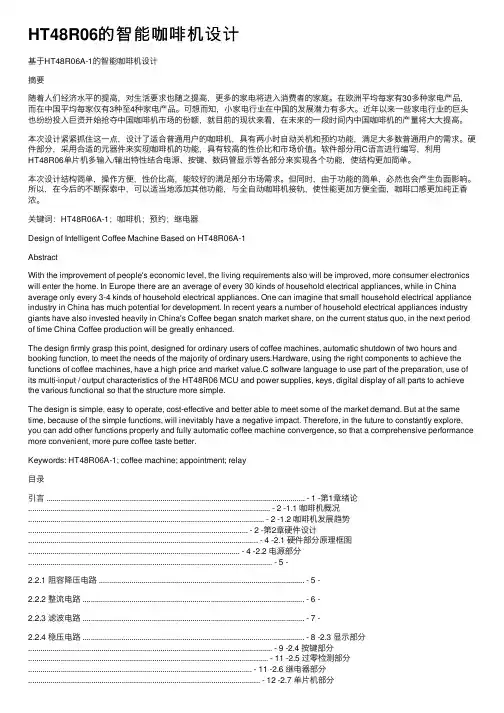

HT48R06的智能咖啡机设计基于HT48R06A-1的智能咖啡机设计摘要随着⼈们经济⽔平的提⾼，对⽣活要求也随之提⾼，更多的家电将进⼊消费者的家庭。

在欧洲平均每家有30多种家电产品，⽽在中国平均每家仅有3种⾄4种家电产品。

可想⽽知，⼩家电⾏业在中国的发展潜⼒有多⼤。

近年以来⼀些家电⾏业的巨头也纷纷投⼊巨资开始抢夺中国咖啡机市场的份额，就⽬前的现状来看，在未来的⼀段时间内中国咖啡机的产量将⼤⼤提⾼。

本次设计紧紧抓住这⼀点，设计了适合普通⽤户的咖啡机，具有两⼩时⾃动关机和预约功能，满⾜⼤多数普通⽤户的需求。

硬件部分，采⽤合适的元器件来实现咖啡机的功能，具有较⾼的性价⽐和市场价值。

软件部分⽤C语⾔进⾏编写，利⽤HT48R06单⽚机多输⼊/输出特性结合电源、按键、数码管显⽰等各部分来实现各个功能，使结构更加简单。

本次设计结构简单，操作⽅便，性价⽐⾼，能较好的满⾜部分市场需求。

但同时，由于功能的简单，必然也会产⽣负⾯影响。

所以，在今后的不断探索中，可以适当地添加其他功能，与全⾃动咖啡机接轨，使性能更加⽅便全⾯，咖啡⼝感更加纯正⾹浓。

关键词：HT48R06A-1；咖啡机；预约；继电器Design of Intelligent Coffee Machine Based on HT48R06A-1AbstractWith the improvement of people's economic level, the living requirements also will be improved, more consumer electronics will enter the home. In Europe there are an average of every 30 kinds of household electrical appliances, while in China average only every 3-4 kinds of household electrical appliances. One can imagine that small household electrical appliance industry in China has much potential for development. In recent years a number of household electrical appliances industry giants have also invested heavily in China's Coffee began snatch market share, on the current status quo, in the next period of time China Coffee production will be greatly enhanced.The design firmly grasp this point, designed for ordinary users of coffee machines, automatic shutdown of two hours and booking function, to meet the needs of the majority of ordinary users.Hardware, using the right components to achieve the functions of coffee machines, have a high price and market value.C software language to use part of the preparation, use of its multi-input / output characteristics of the HT48R06 MCU and power supplies, keys, digital display of all parts to achieve the various functional so that the structure more simple.The design is simple, easy to operate, cost-effective and better able to meet some of the market demand. But at the same time, because of the simple functions, will inevitably have a negative impact. Therefore, in the future to constantly explore, you can add other functions properly and fully automatic coffee machine convergence, so that a comprehensive performance more convenient, more pure coffee taste better.Keywords: HT48R06A-1; coffee machine; appointment; relay⽬录引⾔ ............................................................................................................................... - 1 -第1章绪论....................................................................................................................... - 2 -1.1 咖啡机概况.................................................................................................................... - 2 -1.2 咖啡机发展趋势............................................................................................................ - 2 -第2章硬件设计................................................................................................................. - 4 -2.1 硬件部分原理框图........................................................................................................ - 4 -2.2 电源部分........................................................................................................................ - 5 -2.2.1 阻容降压电路 ..................................................................................................... - 5 -2.2.2 整流电路 ............................................................................................................. - 6 -2.2.3 滤波电路 ............................................................................................................. - 7 -2.2.4 稳压电路 ............................................................................................................. - 8 -2.3 显⽰部分........................................................................................................................ - 9 -2.4 按键部分...................................................................................................................... - 11 -2.5 过零检测部分.............................................................................................................. - 11 -2.6 继电器部分.................................................................................................................. - 12 -2.7 单⽚机部分.................................................................................................................. - 13 -2.7.1 HT48R06A-1单⽚机的特点............................................................................. - 13 -2.7.2 HT48R06A-1单⽚机引脚说明......................................................................... - 14 -2.7.3 HT48R06A-1单⽚机的功能特点..................................................................... - 15 -第3章软件设计............................................................................................................. - 22 -3.1 主程序部分 .................................................................................................................. - 22 -3.2 按键部分程序.............................................................................................................. - 24 -3.3 显⽰部分程序.............................................................................................................. - 28 -3.4 中断部分程序.............................................................................................................. - 30 -3.5 设备初始化程序.......................................................................................................... - 30 -3.6 125us定时程序............................................................................................................. - 31 -3.7 电压频率检测程序...................................................................................................... - 32 -3.8 系统时钟程序.............................................................................................................. - 32 -3.9 两⼩时⾃动关机和预约开机程序.............................................................................. - 33 -3.10 加热器控制程序........................................................................................................ - 34 -结论与展望......................................................................................................................... - 35 -致谢 ............................................................................................................................. - 36 -参考⽂献............................................................................................................................. - 37 -附录A 咖啡机电路图....................................................................................................... - 38 -附录B 外⽂⽂献及其译⽂............................................................................................... - 39 -附录C 主要参考⽂献的题录及摘要............................................................................... - 44 -附录D 主要源程序........................................................................................................... - 46 -插图清单图2-1 电源部分框图.......................................................................................................... - 5 -图2-2 阻容降压原理图...................................................................................................... - 5 -图2-3 整流电路原理图...................................................................................................... - 6 -图2-4 整流电路波形变化图.............................................................................................. - 7 -图2-5 滤波电路原理图...................................................................................................... - 7 -图2-6 滤波电路波形变化图.............................................................................................. - 8 -图2-7 稳压电路原理.......................................................................................................... - 8 -图2-8 数码管外形图.......................................................................................................... - 9 -图2-9 数码管线路原理图................................................................................................ - 10 -图2-10 数码管驱动电路图.............................................................................................. - 10 -图2-11 数码管连线图...................................................................................................... - 11 -图2-12 按键部分电路图.................................................................................................. - 11 -图2-13 过零检测原理图.................................................................................................. - 12 -图2-14 D ZERO⼝与ZERO⼝波形对⽐图................................................................... - 12 -图2-15 继电器部分电路图.............................................................................................. -13 -图2-16 18引脚封装⽅式的引脚图.................................................................................. - 15 -图3-1 主程序流程图........................................................................................................ - 23 -图3-2 auto按键扫描部分的流程图................................................................................. - 24 -图3-3 on/off键和prog/min/hour键的按键扫描流程图................................................. - 25 -图3-4 ON/OFF与AUTO键按键处理 ............................................................................ - 26 -图3-5 PROG、MIN、HOUR键按键处理流程图 .......................................................... - 27 -图3-6 显⽰部分流程图.................................................................................................... - 29 -表格清单表2-1 状态寄存器............................................................................................................ - 17 -表2-2 TMR寄存器........................................................................................................... - 19 -表3-1 产品操作功能书.................................................................................................... - 22 -引⾔我国的发展⽇新⽉异，随着综合国⼒的提⾼，国家的经济⽔平和科技⽔平都⾛上了⼀个很⾼的台阶。

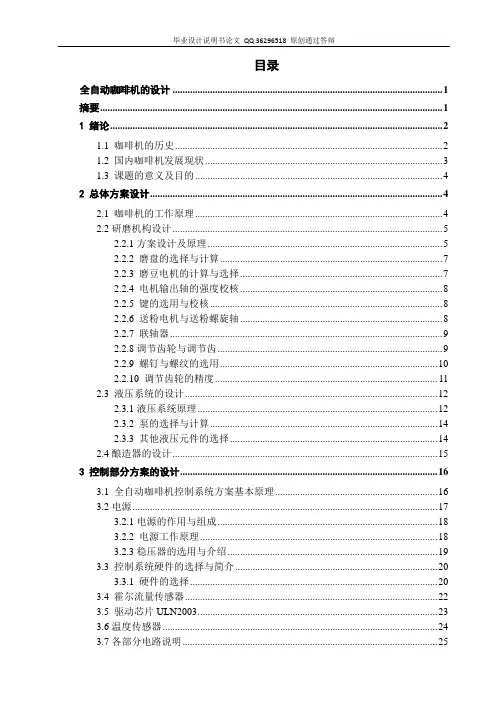

目录全自动咖啡机的设计 (1)摘要 (1)1 绪论 (2)1.1 咖啡机的历史 (2)1.2 国内咖啡机发展现状 (3)1.3 课题的意义及目的 (4)2 总体方案设计 (4)2.1 咖啡机的工作原理 (4)2.2研磨机构设计 (5)2.2.1方案设计及原理 (5)2.2.2 磨盘的选择与计算 (7)2.2.3 磨豆电机的计算与选择 (7)2.2.4 电机输出轴的强度校核 (8)2.2.5 键的选用与校核 (8)2.2.6 送粉电机与送粉螺旋轴 (8)2.2.7 联轴器 (9)2.2.8调节齿轮与调节齿 (9)2.2.9 螺钉与螺纹的选用 (10)2.2.10 调节齿轮的精度 (11)2.3 液压系统的设计 (12)2.3.1液压系统原理 (12)2.3.2 泵的选择与计算 (14)2.3.3 其他液压元件的选择 (14)2.4酿造器的设计 (15)3 控制部分方案的设计 (16)3.1 全自动咖啡机控制系统方案基本原理 (16)3.2电源 (17)3.2.1电源的作用与组成 (18)3.2.2 电源工作原理 (18)3.2.3稳压器的选用与介绍 (19)3.3 控制系统硬件的选择与简介 (20)3.3.1 硬件的选择 (20)3.4 霍尔流量传感器 (22)3.5 驱动芯片ULN2003 (23)3.6温度传感器 (24)3.7各部分电路说明 (25)3.7.1单片机控制部分 (25)3.7.2传感器数据采集电路 (26)3.7.3 流量计数据采集控制电路 (27)3.7.4 拨码开关电路图 (28)3.7.5 电机控制电路图 (29)3.7.6 电磁换向阀控制电路 (30)3.7.7 整个主板电路接线图 (33)3.8 咖啡机工作流程图 (34)4 结论与感悟 (36)4.1毕业设计总结 (36)4.2 毕业设计感想 (36)5致谢 (37)参考文献 (38)附录1 控制主板接线图 (39)附录2 自动咖啡机程序 (40)附录3 (45)外文翻译 (45)中文翻译： (53)全自动咖啡机的设计摘要本论文主要是设计一种全自动咖啡机。
