SWCFG32B长螺旋钻机-山河智能

机型规格：CFG26米全液压长螺旋生产厂家：正弘桩工机械（）
CFG26型长螺旋钻机简介：
CFG26型液压步履式深孔长螺旋钻孔机包括桩架和钻进系统两部分，桩架地盘采用全液压步履式行走，液压马达驱动回转支撑实现360度全回转，该设备设有4个液压支腿，既可实现步履式行走又可增加施工时整机的稳定性。

正弘桩工机械生产的CFG系列全液压长螺旋钻机在平顶山及洛阳生产线已经成功作业胶原卵石层，该类钻机采用恒功率无级变速驱动，启动扭矩可以达到额定功率的90%，在浅土层或者易钻土层中，自动实现高转速小扭矩的钻进；在难钻土层或者深土层施工中，则会自动以低转速、大扭矩的方式进行钻进。

这样大大提高的旋工效率，通过桩基础施工时间对比采用正弘CFG系列全液压长螺旋比之其他厂家的同类型钻机单根成桩时间能加快8-15分钟。

该设备无振动、无噪声、无污染，是工业与民用建筑桩基础施工最理想的施工机械。

CFG系列全液压长螺旋钻孔机（采用大扭矩的全液压动力头）类型分类：CFG26M长螺旋、CFG28M长螺旋、CFG30M长螺旋、CFG32M长螺旋、CFG35M长螺旋。

我们正弘口号：地层钻不动，正弘全液压。

正弘桩工机械真诚祝愿和您一次不经意的合作使我们成为永远的朋友。

产品图片：
产品参数。

旋挖钻机施工方案目录1. 旋挖钻机施工方案概述 (2)1.1 工程概况 (3)1.2 施工目标 (4)1.3 施工范围 (5)2. 旋挖钻机选型与配置 (5)2.1 旋挖钻机选型原则 (7)2.2 旋挖钻机配置方案 (8)3. 施工组织与管理 (9)3.1 施工组织设计 (10)3.2 施工进度计划 (11)3.3 质量安全管理体系 (12)4. 施工技术与工艺 (13)4.1 基坑开挖 (14)4.1.1 基坑开挖方法 (16)4.1.2 基坑边坡支护 (17)4.2 桩基成孔与钢筋笼制作安装 (17)4.2.1 成孔工艺流程 (19)4.2.2 钢筋笼制作安装工艺流程 (19)5. 环境保护与文明施工 (20)5.1 环保措施 (21)5.1.1 噪声控制 (22)5.1.2 空气污染控制 (23)5.1.3 水污染控制 (24)5.1.4 其他污染控制 (25)5.2 文明施工措施 (26)6. 质量验收与后期维护 (27)6.1 质量验收标准 (27)6.2 后期维护与管理要求 (29)1. 旋挖钻机施工方案概述旋挖钻机施工方案是一种针对地质条件复杂、传统钻机难以适应的工程项目而设计的先进施工方法。

本方案旨在通过引入先进的旋挖钻机技术，结合现场实际情况，为工程施工提供高效、安全、经济的钻探解决方案。

强大的钻孔能力：旋挖钻机采用先进的动力系统和钻具，能够适应不同地质条件下的钻孔需求，最大钻孔深度可达150米，满足了各种复杂地层的需求。

灵活性高：旋挖钻机具备自动调节功能和实时监控系统，可根据工程进度和地质条件快速调整钻进参数，确保钻探工作的顺利进行。

成孔质量好：旋挖钻机采用先进的钻头和钻具，能够保证孔壁的平整度和垂直度，提高后续工程的质量。

操作简便：旋挖钻机采用人性化设计，操作人员只需经过简单培训即可熟练掌握操作技能，提高了施工效率和质量。

在施工方案中，我们充分考虑了旋挖钻机的特点，并结合工程实际需求进行了优化。

SWDM20型多功能全液压旋挖钻机简介旋挖钻机是一种用于桩基础工程现场灌注桩钻孔施工的桩工机械，其功能多，适用于以下范围。

（1）配置不同的钻具如短螺旋钻头、螺旋回转斗、岩心螺旋钻头等，采用相应的钻进工艺，可适用于各种粘性土、粉土、填土、中等密实以上的砂土、碎石土、中等硬度风化岩层的干式(短螺旋)或湿式(回转斗)、岩层（岩心钻）的成孔作业。

（2）配置液压打桩锤，可用于建筑基础预制混凝土桩或钢桩施工。

（3）配置长螺旋钻头、液压抓斗，可分别进行长螺旋钻孔和地下连续墙施工。

这种设备由于具有上述特点，加之其施工安全、文明、质量好、公害低、效率高而广泛应用于道路、桥梁、码头、高层建筑等大型重点工程的基础施工，目前已成为发达国家钻孔灌注桩施工的主要成孔设备。

1、国内外概况和发展趋势旋挖钻机的制造和施工应用是上个世纪初从国外开始的，至今国外生产旋挖钻机的主要厂家有德国的BAUER（宝峨）公司、Liebherr（利勃海尔）、意大利的Soilmec（土力）、MAIT（迈特）、CMV（神威）、CASAGRANDE（卡萨格兰地）、IMT（意马）、天锐、美国的卡特彼勒、新加坡的TWINWOOD、xx的xx车辆、日立建机和住友等。

国内的旋挖钻机起步较晚，发展也比较慢，从20个世纪80年代开始引进，直到20世纪末，我国的旋挖钻机还主要依赖进口。

目前国内现有十几家单位对旋挖钻机进行了开发，主要的生产厂家有湖南山河智能、三一重机、徐州徐工、徐州东明、北京经纬巨力、内蒙古北方重汽、石家庄煤机、哈尔滨四海、郑州宇通、中联重科等。

但真正进入市场销售并经受住施工考验的产品也只有包括湖南山河智能在内的少数几家。

SWDM-20型旋挖钻机就是湖南山河智能机械股份有限公司最新开发的一种经受了工程考验的新型多功能液压旋挖钻机。

综合国内外旋挖钻机的结构形式，其区别主要是由底盘结构的不同而引起的，目前旋挖钻机的底盘结构大致可分为以下两大类：（1）专用底盘结构。

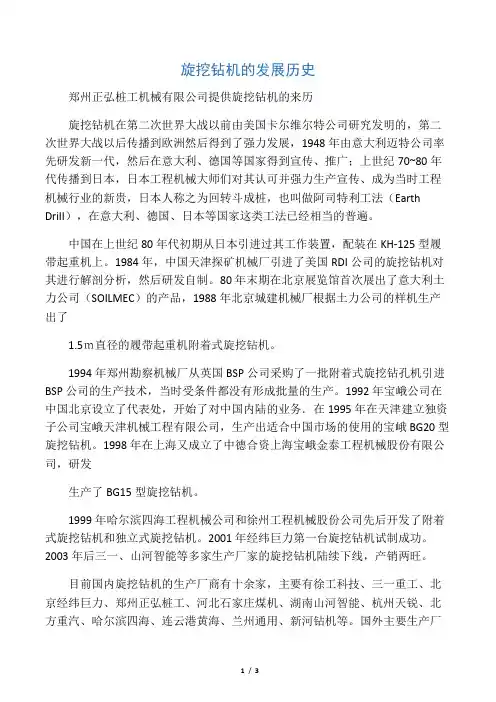

旋挖钻机的发展历史郑州正弘桩工机械有限公司提供旋挖钻机的来历旋挖钻机在第二次世界大战以前由美国卡尔维尔特公司研究发明的，第二次世界大战以后传播到欧洲然后得到了强力发展，1948年由意大利迈特公司率先研发新一代，然后在意大利、德国等国家得到宣传、推广；上世纪70~80年代传播到日本，日本工程机械大师们对其认可并强力生产宣传、成为当时工程机械行业的新贵，日本人称之为回转斗成桩，也叫做阿司特利工法（Earth DriII），在意大利、德国、日本等国家这类工法已经相当的普遍。

中国在上世纪80年代初期从日本引进过其工作装置，配装在KH-125型履带起重机上。

1984年，中国天津探矿机械厂引进了美国RDI公司的旋挖钻机对其进行解剖分析，然后研发自制。

80年末期在北京展览馆首次展出了意大利土力公司（SOILMEC）的产品，1988年北京城建机械厂根据土力公司的样机生产出了1.5ｍ直径的履带起重机附着式旋挖钻机。

1994年郑州勘察机械厂从英国BSP公司采购了一批附着式旋挖钻孔机引进BSP公司的生产技术，当时受条件都没有形成批量的生产。

1992年宝峨公司在中国北京设立了代表处，开始了对中国内陆的业务．在1995年在天津建立独资子公司宝峨天津机械工程有限公司，生产出适合中国市场的使用的宝峨BG20型旋挖钻机。

1998年在上海又成立了中德合资上海宝峨金泰工程机械股份有限公司，研发生产了BG15型旋挖钻机。

1999年哈尔滨四海工程机械公司和徐州工程机械股份公司先后开发了附着式旋挖钻机和独立式旋挖钻机。

2001年经纬巨力第一台旋挖钻机试制成功。

2003年后三一、山河智能等多家生产厂家的旋挖钻机陆续下线，产销两旺。

目前国内旋挖钻机的生产厂商有十余家，主要有徐工科技、三一重工、北京经纬巨力、郑州正弘桩工、河北石家庄煤机、湖南山河智能、杭州天锐、北方重汽、哈尔滨四海、连云港黄海、兰州通用、新河钻机等。

国外主要生产厂商有意大利意马（IMT）公司、意大利CMV公司、意大利迈特公司、意大利土力公司、德国宝峨公司、芬兰永腾（JUNTTAN）、日本日立、日本日车、日本神钢等。

目录1概述............................................................................................................... - 1 -1.1编制目的....................................................................................................................- 1 -1.2 编制依据...................................................................................................................- 1 - 2工程概况....................................................................................................... - 1 -2.1 标段概况...................................................................................................................- 1 -2.2水文地质条件............................................................................................................- 1 -3 旋挖钻机施工工艺简介.............................................................................. - 2 -3.1旋挖桩机施工的优点................................................................................................- 2 -3.2 干成孔法施工工艺...................................................................................................- 2 -3.3旋转钻机选择............................................................................................................- 3 - 4施工准备....................................................................................................... - 7 -4.1旋挖钻机运输与安装................................................................................................- 7 -4.2施工前的检查与准备................................................................................................- 8 -5 旋挖钻机施工方法...................................................................................... - 9 -5.1施工流程....................................................................................................................- 9 -5.2施工方法....................................................................................................................- 9 -5.3 干法钻进.................................................................................................................- 11 -5.4旋挖钻机开挖..........................................................................................................- 11 -5.5旋挖钻机施工操作工艺..........................................................................................- 12 - 6安全预控措施与维修、保养..................................................................... - 13 -6.1安全预控措施..........................................................................................................- 13 -6.2维修保养 ...................................................................................................................- 15 - 附录A：阻旋转钢丝绳中达到报废程度的最少可见断丝数..........................................- 15 -附录B：与架空输电线路最小垂直和水平距离..............................................................- 17 -附录C：钻头选用参考表..................................................................................................- 17 -1概述1.1编制目的为保证本标段在基础施工过程中认真执行国家规程、规范，做到施工机械化、技术先进、经济合理、安全适用、确保质量，特编制本施工方案。

长螺旋钻孔机处理房屋地基尤其是高层建筑目前主要有：长螺旋钻孔机、静压钻机、液压钻机、柴油锤钻机、喷粉钻机、竖井钻机、汽车反循环钻机以及步履式钻机。

重点介绍一下长螺旋钻机组成：该机包括液压步履桩架和钻进系统两部分一般的钻机型号：CFG20-400mm CFG23-400mm CFG25-400mm CFG26-400mm CFG30-800mm CFG32-800mm CFG35-800mm cfg40-1000m 其中 20,23,25,26,30,32,35指桩机可打桩的最大深度。

400,800 指桩机所配钻杆的标配直径。

钻机的型号由生产厂家确定，CFG指的是桩的类型，桩径一般为200~800mm。

钻机的成桩直径与所使用的钻具有关，使用直径400mm的钻具成桩直径为400mm，使用600mm的钻具成桩直径便为600mm。

施工中，具体采用的桩径取决于地勘报告与设计图纸。

优点：长螺旋钻孔机主要适用于钻孔砼灌注桩，压浆桩，钻孔灌注桩的施工，配三轴动力头可完成地下连续墙施工。

成孔效率高、质量好、无振动、无噪音、无污染、机械化程度高。

对于穿透沙、砾石层比锤击法、沉桩法性能好，同时还有效的避免了锤击以及震动沉桩对基挤压而危及邻近建筑物的不良影响。

所以这种方法特别适用于城市建设、城市改造工程。

长螺旋钻孔机与柴油锤打桩机比较，在施工过程中无噪音污染，施工进度快，符合节能环保要求，该机型节能环保性能强，直接使用商品混凝土，减少了砂、石、水泥的运输，现场搅拌所造成的噪声和材料浪费，减少了大气污染及废渣的排放。

1.承载力比同尺寸的钻孔桩或预制桩高2.施工速度快成桩效率高，比普通桩可提高50%。

3.无振动、低噪音、无污染适合城市基建及改、扩建工程。

4.在地下水位以下砂、卵石等易塌孔的地层成桩时不需采取专门护壁措施缺点：宜用于中砂、粗砂、碎石以及级配砂石等，不宜选用卵石，最大粒直径不宜大于100mm。

厚度150—300mm，夯填度小于等于0.9。

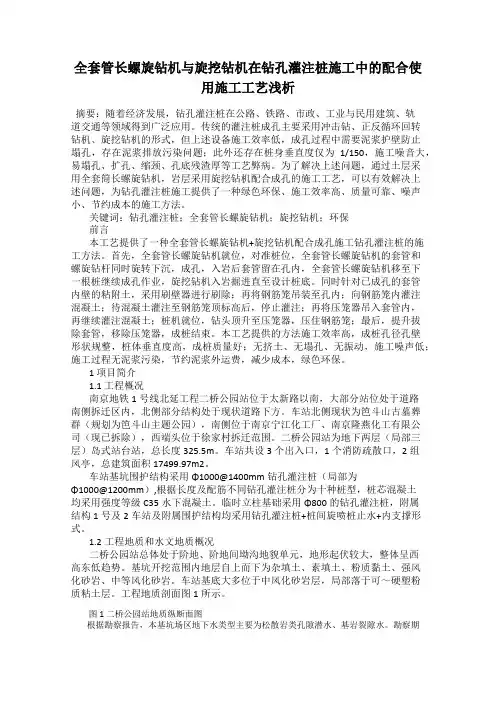

全套管长螺旋钻机与旋挖钻机在钻孔灌注桩施工中的配合使用施工工艺浅析摘要：随着经济发展，钻孔灌注桩在公路、铁路、市政、工业与民用建筑、轨道交通等领域得到广泛应用。

传统的灌注桩成孔主要采用冲击钻、正反循环回转钻机、旋挖钻机的形式，但上述设备施工效率低，成孔过程中需要泥浆护壁防止塌孔，存在泥浆排放污染问题；此外还存在桩身垂直度仅为1/150，施工噪音大，易塌孔、扩孔、缩颈、孔底残渣厚等工艺弊病。

为了解决上述问题，通过土层采用全套筒长螺旋钻机，岩层采用旋挖钻机配合成孔的施工工艺，可以有效解决上述问题，为钻孔灌注桩施工提供了一种绿色环保、施工效率高、质量可靠、噪声小、节约成本的施工方法。

关键词：钻孔灌注桩；全套管长螺旋钻机；旋挖钻机；环保前言本工艺提供了一种全套管长螺旋钻机+旋挖钻机配合成孔施工钻孔灌注桩的施工方法。

首先，全套管长螺旋钻机就位，对准桩位，全套管长螺旋钻机的套管和螺旋钻杆同时旋转下沉，成孔，入岩后套管留在孔内，全套管长螺旋钻机移至下一根桩继续成孔作业，旋挖钻机入岩掘进直至设计桩底。

同时针对已成孔的套管内壁的粘附土，采用刷壁器进行刷除；再将钢筋笼吊装至孔内；向钢筋笼内灌注混凝土；待混凝土灌注至钢筋笼顶标高后，停止灌注；再将压笼器吊入套管内，再继续灌注混凝土；桩机就位，钻头顶升至压笼器，压住钢筋笼；最后，提升拔除套管，移除压笼器，成桩结束。

本工艺提供的方法施工效率高，成桩孔径孔壁形状规整，桩体垂直度高，成桩质量好；无挤土、无塌孔、无振动，施工噪声低；施工过程无泥浆污染，节约泥浆外运费，减少成本，绿色环保。

1 项目简介1.1 工程概况南京地铁1号线北延工程二桥公园站位于太新路以南，大部分站位处于道路南侧拆迁区内，北侧部分结构处于现状道路下方。

车站北侧现状为笆斗山古墓葬群（规划为笆斗山主题公园），南侧位于南京宁江化工厂、南京隆燕化工有限公司（现已拆除），西端头位于徐家村拆迁范围。

二桥公园站为地下两层（局部三层）岛式站台站，总长度325.5m。

第一章绪论1.1旋挖钻机简介及发展历史旋挖钻机因其效率高、污染少、灵活机动、功能组合多的特点，适应综合发展的需求，在国内外的现浇混泥土灌注桩施工中已占据主力机型的位置。

旋挖钻机的英文名称为Rotary Drilling Rig，一般适应于黏土、粉土、砂土、淤泥质土、人工回填土及含有部分卵石、碎石的地层。

对于具有大扭矩动力头和自动内锁式伸缩式钻杆的钻机，可以适应微风化硬岩的施工。

为了满足施工要求，旋挖钻机底盘和工作装置的配置具有装机功率大，输出扭矩大，机动灵活、多功能、施工效率高等特点。

目前，旋挖钻机最大钻孔直径为3m，最大钻孔深度达120m，最大钻孔扭矩为620KN*m。

1.1.1旋挖钻掘工程的历史及工法优势（1）岩土钻掘工程的渊源和发展概况随着科技进步和经济发展，岩土钻掘工程在国民经济中发挥着越来越大的作用。

目前，其广泛应用于：①矿产资源勘探和部分矿产的开采；②水文地质勘探和水井钻③工程地质勘查和生态环境研究；④地质灾害的防治和环境的治理；⑤工民建和道路桥梁的基础工程；⑥国防工程及海岸工程；⑦科学钻探；⑧非开挖地下管线施工技术。

（2）旋挖钻掘的工法优势①广泛的适应性②良好的环保性③提高灌注桩的承载力1.1.2旋挖钻机用途旋挖钻机是一种取土成孔灌注桩施工机械，靠钻杆带动回转斗旋转切削土，然后提升至孔外缷土的周期性循环作业。

旋挖钻机采用的是多用途模块式设计，可用于多种桩的施工。

（1）灌注桩旋挖钻机是垂直桩和斜桩的常用钻孔设备，一般用于直径大于500mm灌注桩施工，除此之外，还可以配置长螺旋钻具、全套管与冲抓斗、液压抓斗、反循环钻具、高压旋喷机具等，用于螺旋钻孔灌注桩、钻孔扩底灌注桩、潜水钻成孔灌注桩、反循环钻成孔灌注桩、贝诺特灌注桩、振动冲击沉管桩等灌注桩的施工。

（2）咬合桩随着高层建筑、地下工程的不断增加，旋挖钻机配置短螺旋、钻头、振动锤等工具，可用于基抗支护咬合桩施工。

（3）地下连续墙桩旋挖钻机还可配置液压抓斗或机械抓斗，用于基抗支护工程中地下连续墙的施工同时，在工民建等基抗施工领域，通过旋挖的密排方式的组合并辅之以旋喷注浆、连续墙第二次抓槽施工等工法的应用，可以形成适应范围更广泛的止水支护承重桩墙。

长螺旋钻孔泵送超流态碗后置钢筋笼灌注桩施工工艺及工法目录一、施工工艺及施工方法-二、设备配置三、工序质量控制措施四、技术参数设置、工序关键点控制五、引用技术规范及验收标准六、施工案例七、结语•、施工工艺及施工方法简介：■是在日本CIP工法桩基础上发展的新型的桩基础施工手段。

■长螺旋钻孔机钻至预定深度，通过钻头活门向孔内连续泵注超流态混凝土，至桩顶为止，然后插入钢筋笼而形成的桩体。

长螺旋钻孔•泵送超流态確•后置钢筋笼。

是2005年建设部推广的十大技术之一。

•、施工工艺及施工方法工艺原理：■超流态混凝土灌注桩是利用长螺旋钻机钻孔至设计标高，同时排除孔内土渣，停钻后在提钻的同时通过设在内管钻头上的混凝土排出孔，压灌超流态混凝土，至设计桩顶标高后，移开钻杆将钢筋笼压入桩体。

•、施工工艺及施工方法工法特点：■超流态碗流动性好，摩擦系数低，石子能在混凝土中悬浮而不下沉，不会产生离析，放入钢筋笼容易；桩尖无虚土，防止了断桩、缩径、塌孔等施工通病，施工质量容易得到保证；穿硬土层能力强、成孔成桩一机一次完成、操作简便；低噪音、无振动、不扰民；•、施工工艺及施工方法■不需要泥浆护壁不排污、不受地下水位影响、不挤土，环境影响小;■场地操平即可，无需硬地施工，不需水，节省资源; ■成桩速度快，施工效率高；施工成本与其他施工工法相比比较低廉，综合效益高。

•、施工工艺及施工方法适用范围:■适用于建（构）筑物基础桩和基坑、深井支护的支护桩；■适用于填土层、粘土层、淤泥土层、粉土层、砂土层，亦适用于有地下水的各类土层情况，可在软土层、流沙层等不良地质条件下成桩。

桩径一般采用800mm、1000mm。

目前最大成孔深度36米。

•、施工工艺及施工方法工艺流程及施工方法：一聾尸■平整场地-> 桩位放样-安装调试钻机（安放钢护筒T）调试磴泵、安装泵管-钻机就位-起吊钢筋笼、振动锤-> 钻孔至设计深度停止钻进-> 边泵注超流态混凝土边提升钻杆-提出钻杆、移开钻具-启动振动锤下插钢筋笼至设计标高-成桩-桩头处理―桩顶保护措施。

山河智能潜钻操作方法
1. 准备工作：将山河智能潜钻安装在钻机上，并连接好电源和通讯线。

2. 打开控制软件：打开山河智能潜钻控制软件，并输入设备的IP地址和端口号，点击连接按钮进行连接。

3. 设置参数：根据需要，设置钻孔深度、钻孔直径、钻孔角度、钻头类型和转速等参数。

4. 启动钻机：按下钻机按钮启动钻机，同时点击控制软件中的“开始”按钮启动山河智能潜钻的运行。

5. 监控钻进过程：通过控制软件可以实时监控钻进过程，包括钻孔深度、钻进速度、转速等信息，同时可以根据需要进行调整。

6. 完成钻孔：当钻进达到设定深度时，控制软件会发出提示音，同时山河智能潜钻停止运转，钻孔完成。

7. 断电：关闭控制软件和钻机，断开电源和通讯线。

注：具体操作方法可能会因设备型号和配置而有所不同，请参考山河智能潜钻的操作手册。

旋挖钻机旋挖钻机是一种专门的灌注桩成孔作业施工机械，广泛用于市政建设、公路和铁路桥梁、高层建筑等基础施工，配合不同的钻头，适应于适用粘土，粉土、砂土、淤泥质土、人工回填土及含有部分卵石、碎石的地层等各种地质的成孔作业，可以适应微风化岩层的施工，适用于我国大部分地区的土壤及地质条件。

近年来，旋挖钻机作为钻孔灌注桩施工中一种较为先进的施工机械，因其适应桩径范围广、桩位定位准确、成孔质量好、自动化程度高、移动灵活方便等优点，特别是其具有高环保性和工作效率，在城市高层建筑基础及高速公路桥梁桩基施工中，显示出明显的优越性。

1. 国外发展状况旋挖钻机是在回转斗钻机和全套管钻机的基础上发展起来的，起源于美国卡尔维尔公司。

二战以前，在美国卡尔维尔公司问世，1948年意大利迈特公司首先开始研制，接着意大利、德国开始发展，70~80年代在日本得到快速发展。

目前在国内销售旋挖钻机的国外公司主要有德国宝峨公司、意大利士力公司、MAlT公司、lMT公司、CMV公司等。

国外生产旋挖钻机主要生产企业和产品如表2所示。

目前国外的旋挖钻机一般都设有摇管装置由2个或3个液压马达驱动的大扭矩动力头(可配套管连结器)。

液压系统采用恒功变量自动控制、自锁互扣钻杆、先进的监控仪表(tzU 发动机和液压系统自动监测和报警系统、钻孔深度显示、钻桅自动测斜纠偏装置)。

同时配有各种保险装置（如防止带负载起动和卷扬机超高限位等) 但各家公司的旋控钻机都有自己的技术特点。

具体分析如下：德国宝峨公司其产品系列为BG12~BG25：在天津设有一家独资企业．宝峨公司钻机的立柱调整采用大三角形支撑结构。

遮设计可以加大变幅油缸安装距，增大钻桅的稳定性。

但他也使转台的设计变的复杂，且升高了运输时的整车高度。

国外车型中也仅有BAUER 公司一家使用此结构。

另一个特点是主副卷扬都安装在钻桅上，节省了回转平台上的安装空间，便于转台的布置。

这一结构使其整机外形较小，特别是回转平台与底盘显得小，外观上显得前重后轻。

简介该类钻机一般采用液压履带式伸缩底盘、自行起落可折叠钻桅、伸缩式钻杆、带有垂直度自动检测调整、孔深数码显示等，整机操纵一般采用液压先导控制、负荷传感,具有操作轻便、舒适等特点。

主、副两个卷扬可适用于工地多种情况的需要。

该类钻机配合不同钻具,适用于干式（短螺旋）或湿式（回转斗）及岩层（岩心钻）的成孔作业,还可配挂长螺旋钻、地下连续墙抓斗、振动桩锤等，实现多种功能，主要用于市政建设、公路桥梁、工业和民用建筑、地下连续墙、水利、防渗护坡等基础施工。

国内的专家认为：旋挖钻机在国内今后几年仍有很大的市场。

小型机选择旋挖钻机的原则应该是能满足用户目前的主要工程需求，兼顾今后可能发生的工程需求。

旋挖钻机根工作中的旋挖钻机据其主要工作参数：扭矩、发动机功率、钻孔直径、钻孔深度及钻机整机质量可以分为三种类型：扭矩100kN·m。

发动机功率170kW，钻孔直径0.5～1m，钻孔深度40m 左右，钻机整机质量40t左右。

小型机的应用市场定位：（1）各种楼座的护坡桩；（2）楼的部分承重结构桩；（3）城市改造市政项目的各种小于1m的桩；（4）适用于其他用途的桩。

小型机的市场工作量覆盖比例达到30%以上。

中型机扭矩180kN·m，发动机功率200kW，钻孔直径0.8～1.8m，钻孔深度60m左右，钻机整机质量65t左右。

旋挖钻机中型机的应用市场定位：（1）各种高速公路、铁路等交通设施桥梁的桥桩；（2）大型建筑、港口码头承重结构桩；（3）城市内高架桥桥桩；（4）其他适用桩。

中型机的市场工作量覆盖比例达到90%以上。

大型机扭矩240kN·m，发动机功率300kW，钻孔直径1～2.5m，钻孔深度80m。

钻机整机质量100t以上。

大型机的应用市场定位：（1）各种高速公路、铁路桥梁的特大桥桩；（2）其他大型建筑的特殊结构承重基础桩。

大型机的市场工作量覆盖比例达到10%以上。

编辑本段国内现状我国在80年代初从日本引进提高了产品可靠性。
