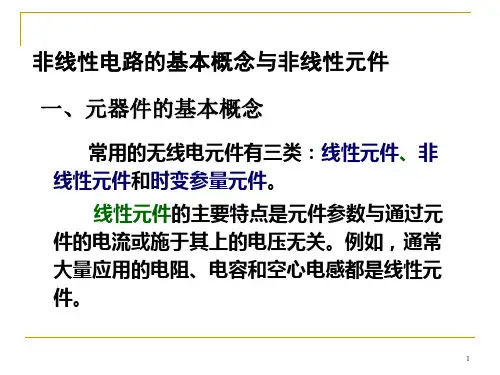

非线性电路混沌长期以来，人们在认识和描述运动时，大多只局限于线性动力学描述方法，即确定的运动有一个完美确定的解析解.但是自然界在相当多情况下，非线性现象却起着很大的作用。

1963年美国气象学家LORENZ 在分析天气预报模型时，首先发现空气动力学中的混沌现象，该现象只能用非线性动力学来解释。

1975年混沌作为一个新的科学名词首次出现在科学文献中。

此后，非线性动力学迅速发展，并成为有丰富内容的研究领域，该学科涉及非常广泛的科学从电子学到物理学，从气象学到生态学，从数学到经济学等。

混沌通常相应于不规则或非周期性，这是由非线性系统本质产生的。

本实验将引导学生自己建立一个非线性电路，该电路包括有源非线性负阻、LC 振荡器和RC 移相器三部分；采用物理实验方法形容LC 振荡器产生的正弦波与经过RC 移相器三部分；采用物理实验方法研究LC 振荡器产生的正弦波与经过RC 移相器移相的正弦波合成的相图(李萨如图)，观测振动周期发生的分岔及混沌现象；测量非线性单元电路的电流—电压特性，从而对非线性电路及混沌现象有一初步了解；学会自己制作和测量一个带铁磁材料介质的电感器以及测量非线性器件伏安特性的方法 ［实验原理］1.非线性电路与非线性动力学实验电路如图1所示，图1中只有一个非线性元件R ，它是一个有源非线性负阻器件。

电感器L 和电容C 2组成一个损耗可以忽略的谐振回路；可变电阻R V 和电容器C 1串联将振荡器产生的正弦信号移相输出。

本实验中所用的非线性元件R 是一个三段分段线性元件。

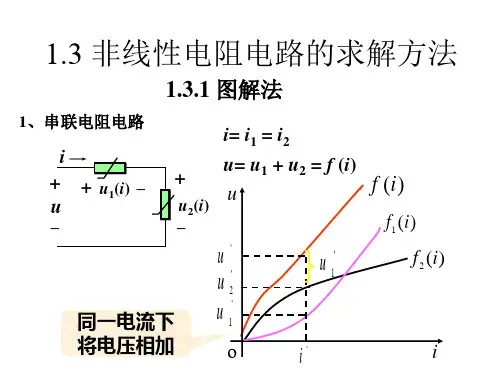

图2所示的是该电阻的伏安特性曲线，从特性曲线显示中加在此非线性元件上电压与通过它的电流极性是相反的。

由于加在此元件上的电压增加时，通过它的电流却减小，因而将此元件称为非线性负阻元件。

图1非线性电路原理图 图2非线性元件伏安特性图1电路的非线性动力学方程为： 1121)(1C C C C U g U U G dtdU C ⋅--⋅= L C C C i U U G dt dU C +-⋅=)(21122 (1)2C L U dtdi L -= 式中，导纳V R G /1=，1C U 和2C U 分别为表示加在电容器C 1和C 2上的电压，L i 表示流过电感器L 的电流，G 表示非线性电阻的导纳。

非线性电阻电路-混沌电路姓名：陈文河学号. 0858210103班级：08582101指导老师：孙建红非线性电阻电路•混沌电路摘要：混沌的研究是20世纪物理学的重人事件。

混沌的研究表明，即使是非常简单的确定系统，由于自身的非线性作用，同样具有内在的随机性。

本文首先简略地介绍了混沌的基本概念,及其相关定义，概述了混沌运动的基本特征和混沌运动的判别方法。

利用非线性电阻的特性来设计混沌电路，然后通il Multisim 10.0软件来进行仿真计算，观察混沌现象。

分析结果衣明所谓混沌是指确定的非线性动力学系统中出现的貌似无规的类随机现象，此时系统运动轨道的时间行为对初始条件具有敏感性形成敏感参数，从而其长期行为变得混乱而无法预测，而整个系统长期行为的全局特征又与初始条件无关这种局部局域的不稳定性和整体上的稳定性必使它具有许多奇特性质。

混沌运动产生了层次和结构，混沌并不是真正意义上的无序和混乱，它是一种非周期的有序运动。

关键词：混沌，敏感参数，非线性电阻lo引言混沌(chaos)的英文意思是混乱的，无序的。

自1963年洛伦兹(E.N.Lorenz) 从三维自洽动力学系统中发现混沌以来，混沌动力学已迅速成为内容极为丰富，应用非常广泛的研究领域，它的概念和和方法逐步应用到自然科学，工程技术和社会科学的许多领域，并对于开阔和深化人们对自然界的认识起着越来越重要的作用。

混沌学揭示：世界是确定的，必然的，有序的，但同时又是随机的，偶然的，无序的。

有序运动会产生无序，无序的运动又包含着更高层次的有序，现实世界就是确定性和随机性，必然性和偶然性，有序性和无序性的辩证统一。

2. 实验目的2.1) 了解混沌现象的一些基本概念:混沌的定义，特征等。

2.2) 对设计电路进行调试，在示波器上观察相图中的倍周期分岔及混沌，奇怪吸引子等。

2.3) 测量有源非线性电阻的伏安特性。

3. 实验原理3.1非线性电路与非线性动力学实验电路如图1所示。

一、实验目的1．了解混沌的一些基本概念；2．测量有源非线性电阻的伏安特性；3．通过研究一个简单的非线性电路，了解混沌现象和产生混沌的原因。

二、实验原理实验所用电路原理图如图3.7-1所示。

电路中电感L 和电容C 1、C 2并联构成一个振荡电路。

R 是一有源非线性负阻元件，电感L 和电容器C 2组成一损耗可以忽略的谐振回路；可变电阻R 和电容器C 1串联将振荡器产生的正弦信号移相输出。

电路的非线性动力学方程如式（3.7-1）所示2121212d d )(d d )(d d 112C L C C C C L C C C U ti L gU U U G tU C i U U G tU C -=--=+-= （3.7－1）RL图3.7-1 电路原理图 图3.7-2 非线性元件R 的U - I 特性 这里，U C1、U C2是电容C 1、C 2上的电压，i L 是电感L 上的电流，G = 1/R 0是电导，g 为R 的伏安特性函数。

如果R 是线性的，g 是常数，电路就是一般的振荡电路，得到的解是正弦函数。

电阻R 0的作用是调节C 1 和C 2的位相差，把C 1 和C 2两端的电压分别输入到示波器的x ，y 轴，则显示的图形是椭圆。

如果R 是非线性的，它的伏安特性如图3.7-2所示，由于加在此元件上的电压增加时，通过它的电流却减小，因而此元件称为非线性负阻元件。

本实验所用的非线性元件R 是一个三段分段线性元件。

若用计算机编程进行数值计算，当取适当电路参数时，可在显示屏上观察到模拟实验的混沌现象。

除了计算机数学模拟方法之外，更直接的方法是用示波器来观察混沌现象，实验电路如图3.7-3所示。

图中，非线性电阻是电路的关键，它是通过一个双运算放大器和六个电阻组合来实现的。

电路中，LC 并联构成振荡电路，R 0的作用是分相，使A ，B 两处输入示波器的信号产生位相差，可得到x ，y 两个信号的合成图形。

双运放TL082的前级和后级正、负反馈同时存在，正反馈的强弱与比值R 3 /R 0，R 6/R 0有关，负反馈的强弱与比值R 2/R 1，R 5 /R 4有关．当正反馈大于负反馈时，振荡电路才能维持振荡。
