宝钢材料标准与国际标准对照 (1)

常用宝钢钢材标准一、无间隙原子高强度冷连轧钢板及钢带（Q/BQB 413-2009）本标准适用于宝山钢铁股份有限公司生产的厚度为0.50mm～2.50mm的无间隙原子高强度冷连轧钢板及钢带。

通过控制钢中的化学成分来改善钢的塑性应变比（r值）和应变硬化指数（n 值）。

由于钢中元素的固溶强化和无间隙原子的微观结构，这种钢既具有高强度，又具有非常好的冷成型性能，通常用来制作需要深冲压的复杂部件。

钢板及钢带按用途区分应符合下表的规定。

二、加磷高强度冷连轧钢板及钢带（Q/BQB 411-2009）本标准适用于宝山钢铁股份有限公司生产的厚度为0.50mm～2.5mm的加磷高强度冷连轧钢板及钢带（以下简称钢板及钢带）。

在低碳钢或超低碳钢中，主要通过添加最大不超过0.12%的磷等固溶强化元素来提高钢强度。

这种钢具有高强度和良好的冷成形性能，且具备良好的耐冲击和抗疲劳性能，通常用于汽车覆盖件和结构件制作。

钢板及钢带按用途区分应符合下表的规定。

三、冷连轧低碳钢板及钢带（Q/BQB 403-2009）等同于GB/T5213-20008冷轧低碳钢板及钢带本标准适用于宝山钢铁股份有限公司生产的厚度为0.17mm～3.5mm的冷连轧低碳钢板及钢带钢板及钢带按用途区分应符合下表的规定室温储存条件下，对于表面质量要求为FC和FD的钢板及钢带，拉伸应变痕应符合下表的规定。

钢板及钢带各表面质量级别的特征应符合下表的规定。

四、冷连轧碳素钢板及钢带（Q/BQB 402-2009）本标准适用于宝山钢铁股份有限公司生产的厚度为0.17mm～3.5mm的冷连轧碳素钢板及钢带钢板及钢带按用途区分应符合下表的规定室温储存条件下，对于表面质量级别为FC和FD，并以退火及平整状态交货的钢板及钢带，拉伸应变痕应符合下表的规定。

五、冲压用冷连轧钢板及钢带（Q/BQB 408-2009）本标准适用于宝山钢铁股份有限公司生产的厚度为0.30mm～3.5mm的冲压用冷连轧钢板及钢带（以下简称钢板及钢带）钢板及钢带按用途区分应符合表1的规定室温储存条件下，对于表面质量要求为FC和FD的钢板及钢带，拉伸应变痕应符合下表的规定本标准牌号与国内外标准牌号的近似对照表六、烘烤硬化高强度冷连轧钢板及钢带（Q/BQB 416-2009）本标准适用于宝山钢铁股份有限公司生产的厚度为0.50mm～2.5mm的烘烤硬化高强度冷连轧钢板及钢带（以下简称钢板及钢带）在钢中保留一定量的固溶碳、氮原子，同时可通过添加磷、锰等强化元素来提高强度。

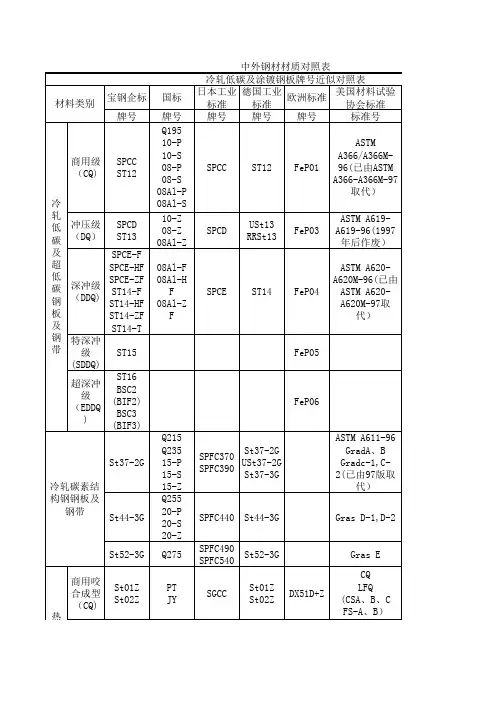

宝钢标准和国际标准
宝钢标准与国际标准在很多方面都存在差异，这些差异体现在多个层面。

以下是一些主要的对比：
制定主体不同：宝钢标准是由中国的宝钢集团制定的，而国际标准则是由国际标准化组织（ISO）或其他相关的国际机构制定的。

标准内容不同：宝钢标准主要适用于宝钢集团内部的生产和运营，而国际标准则是面向全球范围内的企业和组织。

制定目的不同：宝钢标准旨在规范宝钢集团内部的生产和运营，以确保产品和服务的质量和安全性。

而国际标准则旨在促进国际贸易和技术交流，以确保产品和服务在不同国家和地区之间的互操作性和兼容性。

影响力不同：虽然宝钢标准在中国国内具有一定的影响力，但国际标准在全球范围内的影响力更大，更具权威性和公认性。

在具体的技术要求和质量指标方面，宝钢标准和国际标准可能存在差异。

例如，在钢铁产品的化学成分、力学性能、尺寸公差等方面，宝钢标准可能会有一些特定的要求，而国际标准则可能会有一些更广泛或更严格的要求。

总的来说，宝钢标准和国际标准在多个方面都存在差异，但这些差异并不意味着一种标准优于另一种标准。

在实际应用中，需要根据具体的需求和情况选择适用的标准。

1。

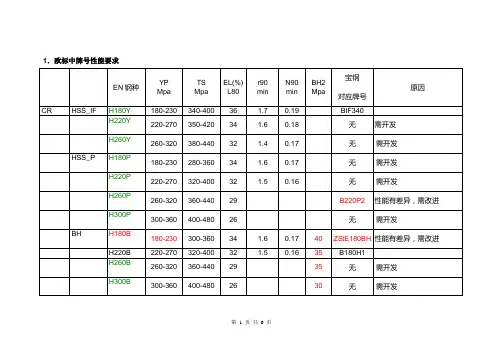

1．欧标中牌号性能要求第 1 页共4 页第 2 页共4 页2．关于上海大众和一汽大众标准切换的建议上海大众和一汽大众以前一般以大众标准（VW50111、SEW093、SEW094）订货，目前正准备进行大众标准转EN标准，此前上海大众已将目前车型所用材料清单提供宝钢进行确认。

在确认中发现，部分大众标准中材料欧标中没有对应钢种且与相近钢种性能差异很大，这部分材料已在上海大众的现有车型中稳定使用。

如将这部分钢种强行转化为欧标相近钢种，将对用户的使用造成影响。

建议对于现有车型按以前的标准订货，对于新的车型按照欧标订货。

3．烘烤硬化值及测试方法部分标准的BH值要求及测试方法目前国外各标准对烘烤硬化值及测试方法的规定不尽相同。

从上表和上图中可以看出，欧标在BH值以及测试方法上要求都是最高的。

由于烘烤硬化钢存在时效性，且BH值越高抗时效性能越差。

文献中介绍采用上屈服测试抗时效性能相对较好时，BH值应低于60Mpa，BH值超过60Mpa抗时效性能较差，温度越高BH钢的时效速度越快。

一般情况下采用下屈服测试的BH值较上屈服测试低约15Mpa，按欧标进行测试，BH下限35Mpa当于上屈服50Mpa。

欧洲的地理位置决定其具有烘烤硬化钢生产、仓储和使用的温度优势，使欧洲的钢厂和汽车厂能够在BH值较高的情况下稳定生产和使用烘烤硬化钢，而不发生时效问题。

欧标BH值及测试方法对宝钢烘烤硬化钢难度极高，上海夏季的气温较高、用户遍布全国各地，如按欧标供货，烘烤硬化钢的生产、仓储、使用条件无法预料，产品的抗时效性能难以保证。

由于烘烤硬化钢存在时效问题，为保证烘烤硬化钢的稳定生产和使用，订货时烘烤硬化钢的测试方法及BH值建议按照JIS G3135（上屈服测试、BH下限30Mpa）进行。

4．关于雷诺钢种雷诺三个钢种要求宝钢送样，三个钢种与欧标、企标差异较大，目前制造部已针对三个钢种制定了新的成分工艺，三个合同正在生产中。

Ra：0.9-1.4（外板）1.2-1.8（非外板）CUT-OFF：2.5。

5、“热轧带钢”１．产品：普通碳素结构钢钢带标准：（GB/T3524-1992 、GB/T8164-1993 、QJ/HG02.22-1995规格：厚度： 2.0 -5.0mm 宽度：100 -230mm钢种：HG5 、Q215 、Q235２．产品：优质碳素结构钢钢带标准：（GB8749-1998 、GB/T8164-1993 size="3"> ）规格：厚度： 2.5 -4.5mm 宽度：钢种：10# 、20# 、45# 、50# 、40Mn 、45Mn 、65Mn ３．产品：自行车链条用钢带标准：QJ/HG02.15-1991规格：厚度： 2.75 -4.5mm 宽度：125 -205mm钢种：ZL20MnSi用途：焊接管用、工业链条用、自行车变速链条用、建筑机械、工具用、弹簧用（卷帘门弹簧、卡簧等）“ 冷轧带钢”１．产品：碳素结构钢冷轧钢带标准：（GB716-1991 、QJ/HG02.22-1995 ）规格：厚度：0.5 -2.0mm 宽度：≤ 205mm 钢种：HG5 、Q215 、Q235２．产品：优质碳素结构钢冷轧钢带标准：GB3522-1983 规格：厚度：0.5 -2.0mm 宽度：≤ 205mm钢种：10# 、20# 、40Mn 、45# 、50#３．产品：自行车链条用冷轧钢带标准：（QJ/HG02.15-1991 、GB3522-1983 ）规格：厚度：0.5 -2.0mm 宽度：125 -205mm钢种：ZL20MnSi 用途：工业链条用、自行车变速链条用、刀具用、家具用“ 小型材”１．产品：圆钢（小轧股份公司生产）标准：（GB699-1988 、GB700-1988 、GB3077-1988 、GB702-1986 、QJ/HG02.17-1991 ）规格：10 -42mm （10 、12 、14 、16 、18 、20 、22 、25 、28 、30 、32 、34 、35 、36 、38 、40 、42mm ）钢种：Q215 、Q235 、45# 、50# 、HG3 、20CrMnTi 、20Cr 、20CrMo 、35CrMo 、42CrMo 、60Si2Mn 、40Cr用途：机械零件、轴、五金工具、齿轮用钢、标准件用钢等；螺铆、螺栓、轴、销、自行车、摩托车等配件２．产品：螺纹钢筋标准:(GB1499-1991 、BS4449:1988 ）规格：10 、12 、14 、16 、18 、20 、22 、25 、28 、32 、36 、40mm钢种：20MnSi 、20MnV 、25MnSi 、BS20MnSi 。

35cr 宝钢标准
35Cr是宝钢标准钢号，它是一种铬钼合金结构钢。

在国内材料标准中，它的对应钢号是35CrMo，而在国际材料标准中，它的对应钢号是4135。

它的化学成分含有碳(C)0.32-0.39%、硅(Si)0.17-0.37%、锰(Mn)0.40-0.70%、磷(P)≤0.035%、硫(S)≤0.035%、铬(Cr)0.80-1.10%、钼(Mo)0.15-0.25%、铜(Cu)≤0.30%、镍(Ni)≤0.30%、钛(Ti)≤0.20%等元素。

力学性能方面，试样毛坯尺寸为25mm，热处理包括第一次淬火加热温度860℃，冷却剂为油，第二次淬火加热温度未知，回火加热温度500℃，冷却剂包括水、油。

其抗拉强度σb (MPa)≥930(95)，屈服强度σs (MPa)≥735(75)，伸长率δ5 (%)≥11，断面收缩率ψ (%)≥45，冲击功 Akv (J)≥47，冲击韧性值αkv (J/cm2)≥59(6)，布氏硬度(HBS100/3000)(退火或高温回火状态)≤207。

以上信息仅供参考，如有需要，建议查阅相关网站。
