材料标准-上海宝钢集团公司企业标准402

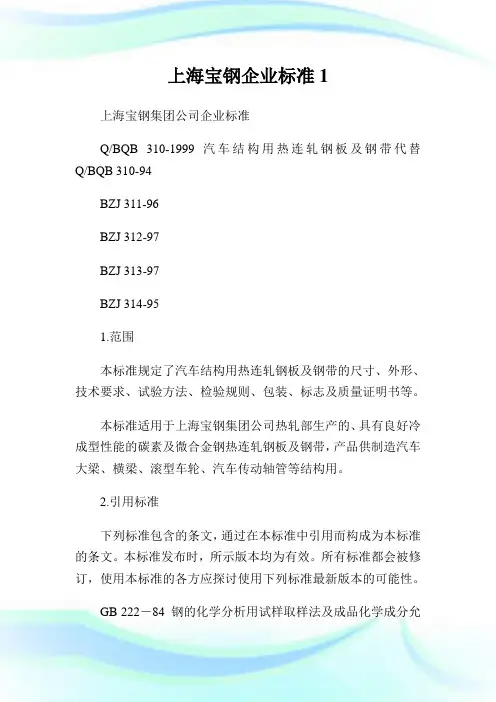

上海宝钢企业标准1
上海宝钢集团公司企业标准
Q/BQB 310-1999 汽车结构用热连轧钢板及钢带代替Q/BQB 310-94
BZJ 311-96
BZJ 312-97
BZJ 313-97
BZJ 314-95
1.范围
本标准规定了汽车结构用热连轧钢板及钢带的尺寸、外形、技术要求、试验方法、检验规则、包装、标志及质量证明书等。

本标准适用于上海宝钢集团公司热轧部生产的、具有良好冷成型性能的碳素及微合金钢热连轧钢板及钢带，产品供制造汽车大梁、横梁、滚型车轮、汽车传动轴管等结构用。

2.引用标准
下列标准包含的条文，通过在本标准中引用而构成为本标准的条文。

本标准发布时，所示版本均为有效。

所有标准都会被修订，使用本标准的各方应探讨使用下列标准最新版本的可能性。

GB 222－84 钢的化学分析用试样取样法及成品化学成分允
许偏差
GB 223 钢铁及合金化学分析方法
GB 228－87 金属拉伸试验方法
GB 232－88 金属弯曲试验方法
GB 2975－82 钢材力学及工艺性能试验取样规定
Q/BQB 300－1999 热连轧钢板及钢带的包装、标志及质量证明书的一般规定Q/BQB 301－1999 热连轧钢板及钢带的尺寸、外形、重量及允许偏差
3 分类及牌号
3.1钢板及钢带按用途、产品类别区分如表1所示。

表1 (续)
Q/BQB 310－1999 表1(完)
2.按边缘状态分为
切边EC
不切边EM
3.尺寸、外形、重量及允许偏差
4.1 B330CL、B380CL、B420CL的厚度允许偏差应符合Q/BQB301较高精度(PT.B)规定。

宝山钢铁股份有限公司企业标准连续热镀锌/锌铁合金镀层钢板及钢带(Q/BQB 420-2009 代替Q/BQB 420-2003、BZJ 421-2005、BZJ 422-2007)1 范围本标准规定了连续热镀锌/锌铁合金镀层钢板及钢带（以下简称钢板及钢带）的术语和定义、分类和代号、尺寸、外形、重量、技术要求、检验和试验、包装、标志及检验文件等。

本标准适用宝山钢铁股份有限公司生产的厚度为0.30mm～3.0mm的钢板及钢带，主要用于制作汽车、建筑、家电等行业的内外覆盖件和结构件。

2 规范性引用文件下列文件中的条款通过本标准的引用而成为本标准的条款。

凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。

凡是不注日期的引用文件，其最新版本适用于本标准。

GB/T 222-2006 钢的成品化学成分允许偏差GB/T 228-2002 金属材料 室温拉伸试验方法GB/T 1839-2008 钢产品镀锌层质量试验方法GB/T 2975-1998 钢及钢产品 力学性能试验取样位置及试样制备GB/T 4336-2002 碳素钢和中低合金钢火花源原子发射光谱分析方法（常规法）GB/T 5027-2007 金属材料 薄板和薄带 塑性应变比（r值）的测定GB/T 5028-2008 金属材料 薄板和薄带 拉伸应变硬化指数（n值）的测定GB/T 8170-2008 数值修约规则与极限数值的表示和判定GB/T 20066-2006 钢和铁 化学成分测定用试样的取样和制样方法GB/T 20123-2006 钢铁 总碳硫含量的测定 高频感应炉燃烧后红外吸收法(常规方法)GB/T 20125-2006 低合金钢 多元素含量的测定 电感耦合等离子体原子发射光谱法GB/T 20126-2006 非合金钢 低碳含量的测定 第2部分：感应炉(经预加热)内燃烧后红外吸收法Q/BQB 400 冷轧产品的包装、标志及检验文件3 术语和定义下列术语和定义适用于本标准。

常用宝钢钢材标准一、无间隙原子高强度冷连轧钢板及钢带（Q/BQB 413-2009）本标准适用于宝山钢铁股份有限公司生产的厚度为0.50mm～2.50mm的无间隙原子高强度冷连轧钢板及钢带。

通过控制钢中的化学成分来改善钢的塑性应变比（r值）和应变硬化指数（n 值）。

由于钢中元素的固溶强化和无间隙原子的微观结构，这种钢既具有高强度，又具有非常好的冷成型性能，通常用来制作需要深冲压的复杂部件。

钢板及钢带按用途区分应符合下表的规定。

二、加磷高强度冷连轧钢板及钢带（Q/BQB 411-2009）本标准适用于宝山钢铁股份有限公司生产的厚度为0.50mm～2.5mm的加磷高强度冷连轧钢板及钢带（以下简称钢板及钢带）。

在低碳钢或超低碳钢中，主要通过添加最大不超过0.12%的磷等固溶强化元素来提高钢强度。

这种钢具有高强度和良好的冷成形性能，且具备良好的耐冲击和抗疲劳性能，通常用于汽车覆盖件和结构件制作。

钢板及钢带按用途区分应符合下表的规定。

三、冷连轧低碳钢板及钢带（Q/BQB 403-2009）等同于GB/T5213-20008冷轧低碳钢板及钢带本标准适用于宝山钢铁股份有限公司生产的厚度为0.17mm～3.5mm的冷连轧低碳钢板及钢带钢板及钢带按用途区分应符合下表的规定室温储存条件下，对于表面质量要求为FC和FD的钢板及钢带，拉伸应变痕应符合下表的规定。

钢板及钢带各表面质量级别的特征应符合下表的规定。

四、冷连轧碳素钢板及钢带（Q/BQB 402-2009）本标准适用于宝山钢铁股份有限公司生产的厚度为0.17mm～3.5mm的冷连轧碳素钢板及钢带钢板及钢带按用途区分应符合下表的规定室温储存条件下，对于表面质量级别为FC和FD，并以退火及平整状态交货的钢板及钢带，拉伸应变痕应符合下表的规定。

五、冲压用冷连轧钢板及钢带（Q/BQB 408-2009）本标准适用于宝山钢铁股份有限公司生产的厚度为0.30mm～3.5mm的冲压用冷连轧钢板及钢带（以下简称钢板及钢带）钢板及钢带按用途区分应符合表1的规定室温储存条件下，对于表面质量要求为FC和FD的钢板及钢带，拉伸应变痕应符合下表的规定本标准牌号与国内外标准牌号的近似对照表六、烘烤硬化高强度冷连轧钢板及钢带（Q/BQB 416-2009）本标准适用于宝山钢铁股份有限公司生产的厚度为0.50mm～2.5mm的烘烤硬化高强度冷连轧钢板及钢带（以下简称钢板及钢带）在钢中保留一定量的固溶碳、氮原子，同时可通过添加磷、锰等强化元素来提高强度。

宝钢材料标准与国际标准对照标准号牌号标准号Q/BQB403St12Q/BQB402SPCC Q/BQB403St13Q/BQB402SPCD St14，（F, HF, ZF 〕SPCE (F, HF, ZF)St15St14T ST16BSC2BSC3搪瓷钢BZJ404BTC3SPCC4D SPCC8D SPCC1D Q/BQB410St37-2G BZJ410St44-3G St52-3G B440NQB450NQ B460NQ B500NQSPCCK, St12CKSPCCCE SECCCD St50CB BCK －1B320LW B360LW冷轧系列产品【产品牌号及标准】[ 可供规格范围 ]汽车车轮⽤钢BZJ412电视机专⽤钢Q/BQB470耐⼤⽓钢BZJ441硬质钢Q/BQB402JISG3141结构钢DIN1623超深冲钢BZJ407特深冲⽤钢Q/BQB403冲压级DIN1623 JISG3141深冲级Q/BQB403Q/BQB402DIN1623 JISG3141宝钢企业标准相当国外标准⼀般⽤DIN1623 JISG3141⼀般加⼯⽤含P ⾼强度冷连轧钢带B210P2, B250P2, B280P2Q/BQB 418-1999牌号可供规格范围⽤途举例B170P1, B210P1,B250P1厚度：0.6~1.6mm B210P2, B250P2,B280P2宽度：800~1400mm （切边）B140H1, B180H1830~1410mm （不切边）B180H2, B210H2,B250H2B240ZK 厚度：0.6~1.6mmB280VK 宽度：800~1400mm （切边）B340VK 830~1410mm （不切边）厚度：0.8~1.6mm 宽度：800~1200mm BLC, BLD 厚度：0.3~1.6mm BUSD, BUFD 宽度：700~1400mm （切边）BSUFD730~1410mm （不切边）Q/BQB JFS JIS EN BLC JSC270C SPCC FeP01(140~260,≥270)(145~265,≥270)(sb:≥270)(140~280, 270~410)SPCD (sb:≥270)BLD JSC270D SPCD FeP03(110~230,≥270)(135~225,≥270)(sb:≥270)(140~240, 270~370)BUSD JSC270E SPCE FeP04(110~210,≥260)(130~205,≥270)(sb:≥270)(140~210, 270~350)【可供规格范围及⽤途举例】【宝钢企标与其它常⽤标准对照】具有出⾊的加⼯性能，例如：汽车内外板、框架、⽀柱等零部件⽤具有出⾊的加⼯性能，例如：汽车内外板、框架、⽀柱等零部件⽤B400VK 适⽤于各类冲压零件，包括难成型、对稳定性要求⾼的零部件⼀般加⼯⽤⾼强度冷连轧钢带B240ZK, B280VK, B340VK,B400VKBUFD JSC270F FeP05(100~190,≥250)(120~185,≥270)(140~180, 270~330)BSUFD JSC260G FeP06(90~180,≥250)(110~175,≥260)(120~180, 270~350)B140H1JSC270H ZStE180BH (140~230,≥270)(135~225,≥270)(180~240, 300~380)B180H1JSC340H SPFC340H ZStE220BH (180~280,≥340)(185~285,≥340)(≥185;≥340)(220~280, 320~400)B180H2JSC340H (180~280,≥340)(185~285,≥340)B210H2ZStE260BH (210~320,≥370)(260~320, 360~440)B250H2ZStE300BH (250~360,≥410)(300~360, 400~480)B210P2JSC340W ZStE220P (210~310,≥340)(205~305,≥340)(220~280, 340~420)B250P2JSC390W SPFC390ZStE260P (250~360,≥390) (245~355,≥390)(≥235;≥390)(260~320, 380~460)B280P2JSC440W SPFC440ZStE300P (280~390,≥440) (280~390,≥440)(≥265;≥440)(300~360, 420~500)B170P1JSC340P SPFC340(170~260,≥340)(165~255,≥340)(≥175;≥340)B210P1JSC390P (210~310,≥390)(205~305,≥390)B250P1JSC440P (250~360,≥440)(245~355,≥440)--------------------------]具有⼀定的冲压性能和⾼的强度并具抗凹陷性能NKK GM NKLC CQ/St12/Grade 1((≥140)s : ≤215,b : ≥270)DQ/St13/Grade 2(140~260,≥270)NKLD DQSK/St14/Grade 3( (140~205,≥270)s : ≤195,b : ≥270)NKUSDDDQ/St15/Grade 4((140~185,≥270)⼀定的加⼯性能和⾼的强度，同时有良好的焊接性b : ≥250)NKUFDEDDQ/Fep06/Grade 5((140~170,≥270)s : ≤175,b : ≥250)NK Super UFD(实例：s =145,b =280)NKCA-290D (165~215,≥290)NKCA-340D 180A (185~255,≥340)(≥180;≥350)180A (≥180;≥350)210A (≥200;≥375)250A (≥250;≥400)210B (≥200;≥350)NKCA-390250B (≥235,≥390)(≥250;≥370)NKCA-440280B (≥275,≥440)(≥280;≥410)NKCA-340F (≥205,≥340)NKCA-390F (≥235,≥390)NKCA-440F (≥275,≥440) ----------------。

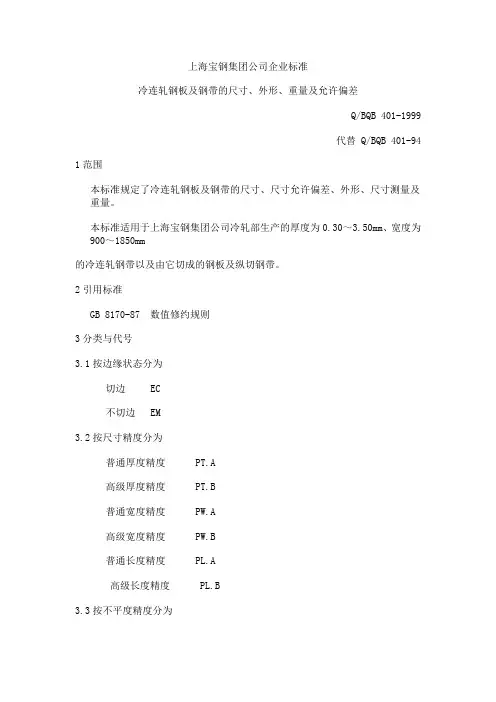

上海宝钢集团公司企业标准冷连轧钢板及钢带的尺寸、外形、重量及允许偏差Q/BQB 401-1999代替 Q/BQB 401-941范围本标准规定了冷连轧钢板及钢带的尺寸、尺寸允许偏差、外形、尺寸测量及重量。

本标准适用于上海宝钢集团公司冷轧部生产的厚度为0.30～3.50mm、宽度为900～1850mm的冷连轧钢带以及由它切成的钢板及纵切钢带。

2引用标准GB 8170-87 数值修约规则3分类与代号3.1按边缘状态分为切边 EC不切边 EM3.2按尺寸精度分为普通厚度精度 PT.A高级厚度精度 PT.B普通宽度精度 PW.A高级宽度精度 PW.B普通长度精度 PL.A高级长度精度 PL.B3.3按不平度精度分为普通不平度精度 PF.A高级不平度精度 PF.B3.4钢板及钢带各类别的范围按表1 的规定。

表 14定义4.1钢板以矩形平板状供货。

4.2 钢带以成卷供货的钢带。

4.3 纵切钢带由钢带经纵切而成的窄钢带。

5尺寸5.1 钢板及钢带的尺寸范围列于表2。

表 2 mm5.2 钢板及钢带的优先公称厚度列于表3。

表 3 mm5.3钢板及钢带的公称宽度为表2所列范围内，按10mm进级的任何尺寸。

5.4纵切钢带的公称宽度为表2所列范围内，按10mm进级的任何尺寸。

5.5钢板的公称长度为表2所列范围内按50mm进级的任何尺寸。

5.6根据需方需求，经供需双方协商，可以供应表2所列范围内其它尺寸规格的钢板及钢带。

6 尺寸允许偏差6.1厚度允许偏差6.1.1钢板及钢带的厚度允许偏差应符合表4的规定。

6.1.2钢带两端总长度30m内的厚度允许偏差，当钢带厚度小于1.5mm时，允许比表4规定的值超出50％；当钢带厚度不小于1.5mm时，允许比表4规定值超出30％。

6.1.3钢带焊缝处15m的厚度允许偏差，允许比表4规定值超出60％。

6.1.4对抗拉强度规定值大于400MPa的牌号（如St44），其厚度允许偏差允许比表4规定值超出10％。

上海宝钢企业标准12020年5月29日上海宝钢集团公司企业标准Q/BQB 310-1999汽车结构用热连轧钢板及钢带代替Q/BQB 310-94BZJ 311-96BZJ 312-97BZJ 313-97BZJ 314-951.范围22020年5月29日本标准规定了汽车结构用热连轧钢板及钢带的尺寸、外形、技术要求、试验方法、检验规则、包装、标志及质量证明书等。

本标准适用于上海宝钢集团公司热轧部生产的、具有良好冷成型性能的碳素及微合金钢热连轧钢板及钢带,产品供制造汽车大梁、横梁、滚型车轮、汽车传动轴管等结构用。

2.引用标准下列标准包含的条文,经过在本标准中引用而构成为本标准的条文。

本标准发布时,所示版本均为有效。

所有标准都会被修订,使用本标准的各方应探讨使用下列标准最新版本的可能性。

GB 222－84 钢的化学分析用试样取样法及成品化学成分允许偏差GB 223 钢铁及合金化学分析方法GB 228－87 金属拉伸试验方法GB 232－88 金属弯曲试验方法32020年5月29日GB 2975－82 钢材力学及工艺性能试验取样规定Q/BQB 300－1999 热连轧钢板及钢带的包装、标志及质量证明书的一般规定Q/BQB 301－1999 热连轧钢板及钢带的尺寸、外形、重量及允许偏差3 分类及牌号3.1钢板及钢带按用途、产品类别区分如表1所示。

表1 (续)42020年5月29日5 2020年5月29日上海宝钢集团公司1999-02-02 发布 1999-06-01实施Q/BQB 310－1999表1(完)62020年5月29日2.按边缘状态分为切边 EC不切边 EM3.尺寸、外形、重量及允许偏差4.1 B330CL、B380CL、B420CL的厚度允许偏差应符合Q/BQB301较高精度(PT.B)规定。

4.2 B440QZR 、B480QZR的厚度允许偏差应符合表2 的规定。

3.其它尺寸外形重量及其允许偏差按Q/BQB301的规定。

上海宝钢集团公司企业标准Q/BQB 310-1999 汽车结构用热连轧钢板及钢带代替Q/BQB 310-94BZJ 311-96BZJ 312-97BZJ 313-97BZJ 314-951.范围本标准规定了汽车结构用热连轧钢板及钢带的尺寸、外形、技术要求、试验方法、检验规则、包装、标志及质量证明书等。

本标准适用于上海宝钢集团公司热轧部生产的、具有良好冷成型性能的碳素及微合金钢热连轧钢板及钢带，产品供制造汽车大梁、横梁、滚型车轮、汽车传动轴管等结构用。

2.引用标准下列标准包含的条文，通过在本标准中引用而构成为本标准的条文。

本标准发布时，所示版本均为有效。

所有标准都会被修订，使用本标准的各方应探讨使用下列标准最新版本的可能性。

GB 222－84 钢的化学分析用试样取样法及成品化学成分允许偏差GB 223 钢铁及合金化学分析方法GB 228－87 金属拉伸试验方法GB 232－88 金属弯曲试验方法GB 2975－82 钢材力学及工艺性能试验取样规定Q/BQB 300－1999 热连轧钢板及钢带的包装、标志及质量证明书的一般规定Q/BQB 301－1999 热连轧钢板及钢带的尺寸、外形、重量及允许偏差3 分类及牌号3.1钢板及钢带按用途、产品类别区分如表1所示。

表1 (续)Q/BQB 310－1999 表1(完)2.按边缘状态分为切边 EC不切边 EM3.尺寸、外形、重量及允许偏差4.1 B330CL、B380CL、B420CL的厚度允许偏差应符合Q/BQB301较高精度(PT.B)规定。

4.2 B440QZR 、B480QZR的厚度允许偏差应符合表2 的规定。

3.其它尺寸外形重量及其允许偏差按Q/BQB301的规定。

表2 mm3.订货所需信息5.1 订货时用户须提供下列信息：a.本企业标准号；b)牌号；c)产品类别(按3.1)d)规格及尺寸（厚度）精度级别；e)边缘状态（按3.2）。

如在订货合同中未说明边缘状态和尺寸(厚度)精度,除本标准特别规定外,按本标准供货的钢带以Q/BQB301中普通厚度精度不切边状态交货，按本标准供货的钢板以Q/BQB301中普通厚度精度切边状态交货。

二者没有必然的联系，根据材料和工艺不同而不同。

屈服强度就是材料进入屈服阶段的临界应力，材料过了屈服阶段后还会出现一个强化阶段，然后才断裂，而拉伸强度指的就是那个开始出现明显的颈缩的临界值。

简单的理解，一旦应力超过拉伸强度，材料就会断裂，而应力超过屈服强度，只会导致材料发生塑性变形，而不一定会断裂。

拉伸强度一般由材料直接决定，而屈服强度除材料外，还可以利用加工工艺做一定的提高。

所有二者之间是没有什么换算关系的，二者多是材料的基本性能参数，多是需要靠实验测量的。

宝钢企业标准（一）冷连轧碳素钢板、钢带（二）冷连轧低碳钢板及钢带宝钢标准：Q/BQB402-2003 宝钢标准：Q/BQB403-20031、分类、代号：一般用SPCC 一般用DCO1 （St12）冲压用SPCD 冲压用DCO3 （St13）深冲用SPCE 、SPCN 深冲用DCO4 （St14、St15）特深冲用DCO5 （BSC2）超深冲用DCO6 （St16、St14-T、BSC3）2、表面质量代号：较高级精整表面FB（O3）较高级精整表面FB（O3）高级精整表面FC（O4）高级精整表面FC （O4）超高级精整表面FD（O5）超高级精整表面FD（O5）3、表面结构代号：光亮表面 B 光亮表面 B麻面 D 麻面 D4、热处理代号：退火+平整S1/8硬质81/4硬质 4硬质 15、标记示例：标准号；Q/BQB402-2003 Q/BQB403-2003牌号：SPCC DCO5表面质量：FB（较高级精整）FC（高级精整）表面结构：D（麻面） B （光亮表面）厚度：1.5 1.5规格：1000 ×2000 1000 ×2000Q/BQB402-2003 SPCC – FB Q/BQB403-2003 DCO5 – FC - B- 1.5 ×1000 ×2000 - 1.5 ×1000 ×2000表1-1 冷连轧碳素钢板、钢带（Q/BQB402-2003）化学成分表1-2 冷连轧碳素钢板、钢带（Q/BQB402-2003）力学性能表1-2 冷连轧碳素钢板、钢带（Q/BQB402-2003）硬度表2-1冷连轧低碳钢板及钢带（Q/BQB403-2003）化学成分表2-2 冷连轧低碳钢板及钢带（Q/BQB403-2003）力学性能表2-3 与Q/BQB403-2003标准相近钢板、钢带对照表（三）加磷高强钢板及钢带（四）烘烤硬化高强钢板及钢带宝钢标准：Q/BQB 411-2003 宝钢标准：Q/BQ B416-20031、分类、代号：冲压用B170P1 深冲压用B140H1一般用B210P1 冲压用B180H1结构用B250P1 冲压用B180H2（BH340）一般用B180P2（BP340）结构用B220P2（BP380）注：1）B170P1、B210P1、B250P1 注：1）B140H1、B180H1 为超低碳钢为超低碳钢2）B180P2（BP340）B220P2（BP380）2）B180H2为低碳钢为低碳钢3）BP340、BP380 用到05年底3）BH340用到05年底2、表面质量代号：较高级精整表面FB（O3）较高级精整表面FB（O3）高级精整表面FC（O4）高级精整表面FC （O4）超高级精整表面FD（O5）超高级精整表面FD（O5）3、表面结构代号：光亮表面 B 光亮表面 B麻面 D 麻面 D表3-1 加磷高强钢板、钢带（Q/BQB 411-2003 ）化学成分表3-2 加磷高强钢板、钢带（Q/BQB 411-2003 ）力学性能续表3-2 加磷高强钢板、钢带（Q/BQB 411-2003 ）力学性能表3-3 与Q/BQB411-2003标准牌号相近钢板、钢带对照表表4-1 烘烤硬化高强钢板、钢带（Q/BQB 416-2003 ）化学成分表4-2 烘烤硬化高强钢板、钢带（Q/BQB 416-2003 ）力学性能表4-2 与Q/BQB416-2003标准牌号相近钢板、钢带对照表（五）双相高强钢板、钢带（六）低合金钢板及钢带宝钢标准：Q/BOB 418-2003 宝钢标准：Q/BQB 419-2003 1、分类、代号：结构件B240/390DP 结构件B340LA 结构件、加强件B280/440DP 结构件、加强件B340LA结构件、加强件B340/590DP加强件、防撞件B400/780DP2、表面质量代号：较高级精整表面FB（O3）较高级精整表面FB（O3）高级精整表面FC（O4）高级精整表面FC （O4）表5-1 双相高强钢板、钢带（Q/BOB 418-2003）化学成分表5-2 双相高强钢板、钢带（Q/BOB 418-2003）力学性能表5-3 与（Q/BOB 418-2003）标准相近钢板、钢带对照表表6-1低合金钢板、钢带强钢板、钢带（Q/BOB 419-2003）化学成分表6-2低合金钢板、钢带强钢板、钢带（Q/BOB 419-2003）力学性能表6-3 与（Q/BOB 419-2003）标准相近钢板、钢带对照表（七）冲压用冷连轧碳素钢板、钢带（八）冷连轧低碳钢板及钢带宝钢标准：Q/BQB408-2003 宝钢标准：Q/BQB403-20031、分类、代号：一般用BLC 一般用DCO1 （St12）冲压用BLD 冲压用DCO3 （St13）深冲用BUSD 深冲用DCO4 （St14、St15）特深冲用BUFD 特深冲用DCO5 （BSC2）超深冲用BSUFD 超深冲用2、表面质量代号：较高级精整表面FB（O3）较高级精整表面FB（O3）高级精整表面FC（O4）高级精整表面FC （O4）超高级精整表面FD（O5）超高级精整表面FD（O5）3、表面结构代号：光亮表面 B 光亮表面 B麻面 D 麻面 D表7-1 冲压用冷连轧碳素钢板、钢带（Q/BQB408-2003）化学成分表7-2 冲压用冷连轧碳素钢板、钢带（Q/BQB408-2003）力学性能表7-3 与（Q/BOB 408-2003）标准相近钢板、钢带对照表。
