一建机电实务教材2016

机电工程技术000常用材料及工程设备 P1 3-4分010常用材料机电工程中常用材料主要有：金属材料、非金属材料和电气线材。

011常用金属材料：黑色金属、有色金属。

一、黑色金属（一）碳素结构钢又称为普碳钢，屈服强度的下限值将其分为四个级别，其钢号对应为Q195、Q215、Q235、Q275，其中Q代表屈服强度，数字为屈服强度的下限值，数字后标注的字母A、B、C、D表示钢材质量等级，及硫、磷含量不同，A级钢中硫、磷含量最高，D级钢中硫、磷含量最低。

良好塑性,韧性,易成型,焊接。

热轧态，使用极广泛。

例如：各种型钢、钢筋、钢丝，优质的碳素钢制成钢丝、钢绞线、圆钢、高强螺栓及预应力锚具等。

武汉长江大桥是使用碳素结构钢Q235制造的。

（二）低合金结构钢，屈服强度≥Q345 ；较好的综合力学性能。

如电站锅炉汽包---Q460型钢；起重机---Q345型钢。

用于桥梁、钢结构、锅炉汽包、压力容器、压力管道、船舶、车辆、重轨和轻轨等制造。

“鸟巢”钢结构是Q460。

（三）铸钢和铸铁1、铸钢 ----分碳素铸钢、合金铸钢等，铸钢主要用于制造形状复杂，有一定强度、塑性和韧性的零件。

例如：轧钢机机架要求有较好的强度和较好的塑性，以及较好的铸造性能、焊接性能和加工性能，选择碳素铸钢制造加工的。

吊车所用的齿轮一般均采用合金铸钢件。

2、铸铁----是碳质量分数大于2. 11 %的铁碳合金，含有较多的si、Mn、S、P 等元素。

常用铸铁有灰铸铁、球墨铸铁、蠕墨铸铁、可锻铸铁、特殊性能铸铁等。

例如，普通罩壳、阀壳等强度要求不高，可采用灰铸铁制造；液压泵壳体强度有较高要求，可采用孕育铸铁（经孕育处理后的灰铸铁）汽车发动机凸轮轴常用球墨铸铁制造。

（四）特殊性能低合金高强度钢：耐候钢、耐热钢、耐海水腐蚀钢、耐磨钢、表面处理刚材、汽车冲压钢板、石油天然气管线钢、工程机械用钢、可焊接高强度钢、钢筋钢、低温用钢、钢轨钢。

（五）钢材类型及应用：1、型钢：圆钢、方钢、扁钢、H型钢、工字钢、T型钢、角钢、槽钢、钢轨等。

2024年一级建造师《机电工程管理与实务》教材变动解析一、教材变动情况分析（一）内容变化1．7章40节→16章55节2．页码增加35页3．整体变化在53%左右，实质性内容变化为40%。

4．修改逻辑：“技术→管理→法规”修改为“技术→法规→管理”【新增】P20删除P30P61P81-82（一）线路测量【变动】（二）基础施工【新增1条】（三）杆塔施工【新增】（四）放线架线【新增123条】（五）导线连接【全变】2）基础施工【新增1条】（3）耐张塔和悬垂转角……3）杆塔施工（1）混凝土电杆【新增】①预应力……②杆塔拉线应对称调整并收紧，……③横担安装应平正……④整体立杆杆立好……（2）铁塔【不变】4）放线架线【新增123条】（1）电压等级为220kV……（2）张力放线过程中应有……（3）线盘架设放线时，……（4）放线要求【不变】5）导线连接变成7条，全部修改P180-182P83-852.电缆线路施工技术1）电缆敷设前检查【顺序调整且删除146条】（1）电缆型号、规格、……（2）充油电缆接头应无渗漏油，油样应试验合格。

（3）按设计和实际……（4）电缆封端应严密，……2）电缆敷设【新增】（1）支架上敷设电缆的要求1按电压等级由高至低……235kV及以下的相邻电……3工作与备用电缆应配……（2）电缆保护套管及夹具要求1坪以上2m内、……2定电缆用的夹具……（3）直埋电缆敷设要求删除第8条（4）排管电缆敷设要求（5）电缆施放（6）标志牌的装设3）防火分隔【新增】（1）建筑物中电缆引至电气柜……（2）公用电缆沟、……（3）与电力电缆同通道……（5）在电缆竖井中，……4）电缆线路绝缘电阻测量和耐压试验二、电缆线路的敷设（一）室外电缆线路敷设的要求1.直埋电缆敷设要求（8）严禁将电缆平行敷设于管道的上方或下方。

【删除】2.排管电缆敷设要求（1）电缆排管的敷设（2）电缆保护管的敷设3.电缆沟或隧道内电缆敷设的要求（二）电缆（本体）敷设要求1.电缆敷设前的检查2.电缆施放要求3.电力电缆接头的布置4.标志牌的装设（三）电缆线路绝缘电阻测量和耐压试验P183-184P87-88P130删除（5）孔板或喷嘴采用单独钻孔的角接取压时的安装要求:1）上、下游侧取压孔轴线，……2）取压孔的直径宜为4……删除3.温度检测仪表安装用焊接时，应采用无腐蚀性焊药。

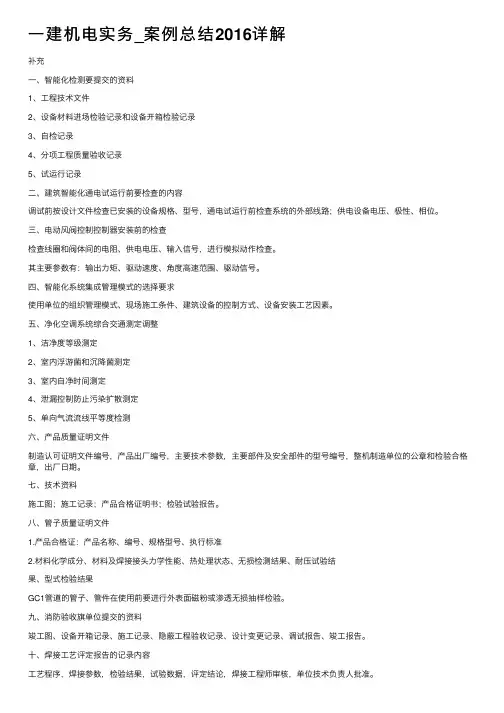

⼀建机电实务_案例总结2016详解补充⼀、智能化检测要提交的资料1、⼯程技术⽂件2、设备材料进场检验记录和设备开箱检验记录3、⾃检记录4、分项⼯程质量验收记录5、试运⾏记录⼆、建筑智能化通电试运⾏前要检查的内容调试前按设计⽂件检查已安装的设备规格、型号，通电试运⾏前检查系统的外部线路；供电设备电压、极性、相位。

三、电动风阀控制控制器安装前的检查检查线圈和阀体间的电阻、供电电压、输⼊信号，进⾏模拟动作检查。

其主要参数有：输出⼒矩、驱动速度、⾓度⾼速范围、驱动信号。

四、智能化系统集成管理模式的选择要求使⽤单位的组织管理模式、现场施⼯条件、建筑设备的控制⽅式、设备安装⼯艺因素。

五、净化空调系统综合交通测定调整1、洁净度等级测定2、室内浮游菌和沉降菌测定3、室内⾃净时间测定4、泄漏控制防⽌污染扩散测定5、单向⽓流流线平等度检测六、产品质量证明⽂件制造认可证明⽂件编号，产品出⼚编号，主要技术参数，主要部件及安全部件的型号编号，整机制造单位的公章和检验合格章，出⼚⽇期。

七、技术资料施⼯图；施⼯记录；产品合格证明书；检验试验报告。

⼋、管⼦质量证明⽂件1.产品合格证：产品名称、编号、规格型号、执⾏标准2.材料化学成分、材料及焊接接头⼒学性能、热处理状态、⽆损检测结果、耐压试验结果、型式检验结果GC1管道的管⼦、管件在使⽤前要进⾏外表⾯磁粉或渗透⽆损抽样检验。

九、消防验收旗单位提交的资料竣⼯图、设备开箱记录、施⼯记录、隐蔽⼯程验收记录、设计变更记录、调试报告、竣⼯报告。

⼗、焊接⼯艺评定报告的记录内容⼯艺程序，焊接参数，检验结果，试验数据，评定结论，焊接⼯程师审核，单位技术负责⼈批准。

⼗⼀、预防焊接变形的措施1.结构设计措施：焊缝位置；焊缝尺⼨和形状；减少焊缝数量和长度；2.装配⼯艺措施：预留收缩余量；反变形法；刚性固定法；装配顺序；3.焊接⼯艺措施：焊接⽅法；焊接能量；焊接顺序和⽅向；进⾏层间锤击；⼗⼆、⽆损检测1.发射检测：动态检测，连续内部缺陷发展监视2.漏磁检测：带涂层铁磁性材料腐蚀、机柜损伤厚度减薄，容易永久保存；3.脉冲涡流检测：不拆覆盖层，对碳钢、低合⾦钢；4.超声导波检测：地下埋管不开控长距离检测；5.远场检测：铁磁性换热器管材。

2016一建《机电工程管理与实务》内部资料1．P3铸铁的应用，例如一段；在加热炉、锅炉、燃气轮机等高温装置中的零件就是使用耐热钢；要求在高温下具有良好的抗蠕变、抗断裂和抗氧化的能力，以及必要的韧性。

2．P5铝及铝合金的特性及应用：铝的导电性好，其磁化率极低，接近于非铁磁性材料；油箱、油罐、管道、铆钉等需要弯曲和冲压加工的零件就是使用变形铝合金，变形铝合金塑性好，易于变形加工。

铸造铝合金适于铸造生产，可直接浇铸成铝合金铸件。

（单选）3．P8 铝塑复合管（PAP管）：内塑料层采用中密度聚乙烯时可作饮水管，无毒、无味、无污染，符合国家饮用水标准；内塑料层采用交联聚乙烯则可耐高温、耐高压，适用于供暖及高压用管。

4．P9最下面，4类非金属风管的应用环境5．P12气体介质绝缘材料：具有灭弧、冷却和保护等作用，常用的气体绝缘材料有空气、氮气、二氧化硫和六氟化硫(SF6)等。

常态下，SF6是一种无色、无味、不燃不爆、无毒且化学性质稳定的气体。

6．P15 输送设备，能区分哪些属于无挠性牵引件设备即可（选择）7．P24高压电器是指交流电压1200V、直流电压1500V及其以上的电器。

电器及成套装置的性能，主要有：通断、保护、控制和调节四大性能。

8．P30 安装标高基准点的测设（两段），关键词：基础边缘，简单标高基准点，独立设备，预埋标高基准点，连续生产线（例如轧钢机组）9．P37 激光准直（铅直）仪用于高层建筑、烟囱、电梯等施工过程中的垂直定位及以后的倾斜观测。

应用范围：主要应用于大直径、长距离、回转型设备同心度的找正测量以及高塔体、高塔架安装过程中同心度的测量控制。

10．P40 起重机特性曲线的含义；流动式起重机的选用必须依照其特性曲线图、表进行。

11．P43 最上面关于平衡梁的作用（1）-（4）12．P45 吊装方案编制依据中的工程技术资料一段（五图两文件）13．P46吊装方案的管理主要掌握编制、审核人员14．P51 焊条的选用原则：5个小标题；区分酸性焊条和低氢型焊条的选用条件：当母材中碳、硫、磷等元索的含量偏高时，焊缝中易产生裂纹，应选用抗裂性能好的低氢型焊条；15．P53中间偏上，焊剂按制造方法分为熔炼焊剂、烧结焊剂、粘接焊剂三大类；下面倒数第6行，焊剂使用前应按说明书所规定的参数进行烘焙，通常在250-300℃烘焙2h16．P56最下面，焊接工艺评定：在产品正式焊接以前，对初步拟定的焊接工艺细则卡或其他规程中的焊接工艺进行的验证性试验。

江西省南昌市2015-2016学年度第一学期期末试卷（江西师大附中使用）高三理科数学分析一、整体解读试卷紧扣教材和考试说明，从考生熟悉的基础知识入手，多角度、多层次地考查了学生的数学理性思维能力及对数学本质的理解能力，立足基础，先易后难，难易适中，强调应用，不偏不怪，达到了“考基础、考能力、考素质”的目标。

试卷所涉及的知识内容都在考试大纲的范围内，几乎覆盖了高中所学知识的全部重要内容，体现了“重点知识重点考查”的原则。

1．回归教材，注重基础试卷遵循了考查基础知识为主体的原则，尤其是考试说明中的大部分知识点均有涉及，其中应用题与抗战胜利70周年为背景，把爱国主义教育渗透到试题当中，使学生感受到了数学的育才价值，所有这些题目的设计都回归教材和中学教学实际，操作性强。

2．适当设置题目难度与区分度选择题第12题和填空题第16题以及解答题的第21题，都是综合性问题，难度较大，学生不仅要有较强的分析问题和解决问题的能力，以及扎实深厚的数学基本功，而且还要掌握必须的数学思想与方法，否则在有限的时间内，很难完成。

3．布局合理，考查全面，着重数学方法和数学思想的考察在选择题，填空题，解答题和三选一问题中，试卷均对高中数学中的重点内容进行了反复考查。

包括函数，三角函数，数列、立体几何、概率统计、解析几何、导数等几大版块问题。

这些问题都是以知识为载体，立意于能力，让数学思想方法和数学思维方式贯穿于整个试题的解答过程之中。

二、亮点试题分析1．【试卷原题】11.已知,,A B C 是单位圆上互不相同的三点，且满足AB AC →→=，则AB AC →→⋅的最小值为（ ）A ．14-B ．12-C ．34-D ．1-【考查方向】本题主要考查了平面向量的线性运算及向量的数量积等知识，是向量与三角的典型综合题。

解法较多，属于较难题，得分率较低。

【易错点】1．不能正确用OA ，OB ，OC 表示其它向量。

2．找不出OB 与OA 的夹角和OB 与OC 的夹角的倍数关系。

2016年一级建造师《机电工程》新旧教材对比泛应用于.....新增案例：例如，碳素结构钢厚钢板广泛应用..新增案例：例如：结构用焊接钢管主要用于建筑用管桩.....P4在纯铜中加入合金元素制成铜合金，除了保持纯铜的优良特性之外，还具有较高的强度，而且塑性很好，容易冷热成型，易焊接。

主要品种有... 在纯铜中加入合金元素制成铜合金，除了保持纯铜的优良特性之外，还具有较高的强度。

主要品种有...P4新增内容：例如，机电设备冷凝器、....制成的铜合金。

锡青铜在造船、化工机械...锰含量高的锰白铜可制作热电偶丝例如：机电设备冷凝器....P5新增内容：纯铝密度只有2.7g/cm³.....一般机械和轻工业中广泛应用无P5新增内容：例如，油箱、油管、管道......易于变形加工。

铸造铝合金适用于铸造生产，可直接浇筑成铝合金铸件例如，油箱、油管、管道加工。

八、矿业设备的分类和性能（1）矿业设备的分类（2）矿业设备的性能矿业设备针对性强....矿业设备包括....静置设备的分类和性能P21一：静置设备的分类许多类别的静置设备属于特种设备（1）容器、（2）反应器、（3）塔、（4）换热器，均有调整P20一：静置设备的分类静置设备可分为电气设备的分类和性能P23（4）按用途分类.....第二行：驱动电动机又分为电动工具用电动机....（有变动，内容减少）P23（5）按用途分类.....第二行：驱动电动机又分为电动工具如钻孔P25五、电工测量仪器仪表的分类和性能1、电工测量仪器仪表的分类电工测量仪器仪表分为电工测量指示仪表....电位差计P25五、电工测量仪器仪表的分类和性能1、电工测量仪器仪表的分类......测量的方法P28（2）....。

保证实测数据与工程测量竣工图绘制的正确性P28第十行：（2）.....第二段第四小节第七点：增加其他检测方法的类型：共增加了八小点的内容工业机电工程安机械设备安装技术第二段第一小节验收标准：增加“混凝土设备....尺寸偏差机械设备安装程序第二段第四小节第二点：增加“符合....规定”无规定具体内容机械设备安装方法P71第二段概论增加“机械安装.....要求是必须”的内容第二段内容增加三大小节及下共若干小节第二段只有一段说明概论机械设备安装的精度控制要求P78倒数第三行新增案例P76第十一行无案例电气工程安装技术P79第四行内容调整：“正确的电气工程安装...安全可靠。

一建机电实务详细目录2016版10000机电工程技术11000机电工程项目常用材料及工程设备11010机电工程项目常用材料含金属材料，非金属材料和电工线材三大类。

11011机电工程项目常用金属材料的类型及应用一、黑色金属材料的类型及应用（一）碳素结构钢（二）低合金结构钢（三）特殊性能低合金高强度钢（四）钢材的类型及应用二、有色金属的类型及应用（一）重金属（二）轻金属11012机电工程项目常用电气材料的类型及应用一、电线的类型及应用二、电缆的类型及应用11013机电工程项目常用非金属材料的类型及应用一、硅酸盐材料的类型及应用（一）水泥（二）绝热棉（三）砌筑材料（四）陶瓷二、高分子材料的类型及应用（一）塑料（二）橡胶（三）纤维（四）油漆及涂料三、胶粘剂的作用四、非金属风管材料的类型及应用11020机电工程项目常用工程设备本目重点是：通用机械设备、专用设备、静置设备、电气设备的分类和性能。

11021机电工程项目通用机械设备的分类和性能机电工程项目通用机械设备一般可分为切削设备、锻压设备、铸造设备、输送设备、风机、泵、压缩机等。

一、泵的分类和性能二、风机的分类和性能三、压缩机的分类和性能四、连续输送设备的分类和性能五、金属切削机床的分类和性能六、锻压设备的分类和性能七、铸造设备的分类和性能11022机电工程项目电气设备的分类和性能一、电动机的分类和性能二、变压器的分类和性能三、高压电器及成套装置的分类和性能四、低压电器及成套装置的分类和性能五、电工测量仪器仪表的分类和性能11023机电工程项目静置设备的分类和性能一、静置设备的分类（一）反应设备，换热设备，分离设备，过滤、干燥设备，容器（二）工业炉（三）金属储罐（四）气柜（五）氧舱（六）工艺金属结构二、静置设备的性能11024机电工程项目专用设备的分类和性能一、专用设备的分类（一）发电设备包括：火力发电设备、水力发电设备、核电设备。

（二）锅炉设备：低压锅炉、中压锅炉、高压锅炉、亚临界锅炉、超临界锅炉、超超临界锅炉。

机电工程常用材料分为：金属材料、非金属材料和电气线材。

P1金属材料分为：黑色金属、有色金属。

P1黑色金属：碳素钢又叫普碳钢，如Q235 Q表示屈服强度，数字表示下限值。

性能：具有良好的塑性和韧性，易于成型和焊接，常以热轧态供货，一般不再热处理。

Q235含碳适中，具有良好的塑形和韧性、焊接性能、冷加工性能，大量生产钢板、型钢、钢筋，用以建造高压输电铁塔、桥梁、厂房屋架等，其中C、D级含硫磷量低，相当于优质碳素钢，适用于制造对可焊性及韧性要求较高的工程结构零部件，如机座、支架、受力不大的拉杆、连杆、轴。

低合金钢：具有高强度、高韧性、良好的冷成型和焊接能力、低的冷脆转变温度和良好的耐腐烛性，用于桥梁、钢结构、锅炉气包、压力容器、压力管道、船舶、车辆、重轨和轻轨等。

可大大减轻结构质量，节省钢材。

如鸟巢就是用Q460.P2铸钢和铸铁：铸钢主要用于制造形状复杂、需要一定强度、塑性和韧性的零件，如轧钢机架选择碳素铸钢，齿轮一般采用合金铸钢件制造。

铸铁是碳含量大于2.11%的铁碳合金，如普通罩壳、阀壳等用灰铸铁制造，液压泵壳用孕育铸铁，凸轮用球墨铸铁制造。

P3特殊性能低合金高强度钢：在钢中加入少量合金元素，使其在金属基体表面形成保护层，提高钢材的耐候性能，同时保持钢材具有良好的焊接性能。

如耐热钢、耐磨钢、汽车冲压钢板、石油天然气管线钢、工程机械用钢与可焊接高强度钢、钢筋钢、低温用钢及钢轨钢。

P3钢材类型及应用型钢：圆钢、方钢、扁钢、H型钢、工字钢、T型钢、角钢、槽钢、钢轨。

电站锅炉钢架的立柱通常采用宽翼缘H型钢。

P3板材：厚板、中厚板和薄板，按其材质有普通碳素钢板、低合金钢板、不锈钢板、镀锌钢板。

中低压锅炉气包常为专用锅炉碳素钢，高压锅炉气包常用低合金钢。

P4管材：普通无缝钢管、螺旋缝钢管、焊接钢管、无缝不锈钢管、高压无缝钢管。

锅炉水冷壁和生煤器使用的无缝钢管一般采用优质碳素钢管或低合金钢管，过热器再热器根据壁温通常采用15CrMo或12Cr1MoV等。

2016年一级建造师《机电实务》新旧版教材变动解析以下页码均为老教材页码，查找到老教材页码后看增加及变化内容即可。

1H410000 机电工程技术 1H411000 机电工程常用材料及工程设备P1、中间部分：本节重点：机电工程常用材料；机电工程常用工程设备。

P2、1H411011例如，Q235含碳量适中，具有良好的塑性、韧性、焊接性能、冷加工性能，大量生产钢板、型钢、钢筋，用以建造高压输电铁塔、桥梁、厂房屋架等，其中C 、D 级钢含硫、磷量低，相当于优质碳素钢，适用于制造对可焊性及韧性要求较高的工程结构机械零部件，如机座、支架、受力不大的拉杆、连杆、轴等。

（新增） P2、（二）、2.（2）下面的例如：2008年北京奥运会主会场………下增加一个例如。

例如，我国压力容器规范推荐使用的低合金高强度钢板为16MnR 、15MnVR 、18MnMoNbR 、13MnMoNbR 和07MnCrMoVr 等，我国第一套 3 0 万t 合成氨装置中的氨合成塔的筒体就是采用三层各50mm 的18MnMoNbR 钢板进行热卷，并作热套，组成53200mm 直径和5150mm 厚的高压合成塔筒体。

（新增） P3（四）2.最后增加两个例如，原文不变例如，船体用钢的焊接和其他性能良好，适用于修造船舶和舰艇壳体主要结构的钢。

舰艇钢要求具有更高的强度、更好的韧性、抗爆性和抗深水压溃性。

例如，石油天然气长距离输送的管线用钢，要求具有高强度、高韧性、优良的加工性、焊接性和抗腐蚀性等综合性能的低合金高强度钢。

（新增） P3、（五）1.型钢中例如，电站锅炉……….后增加一个例如P7、最下面的（3）塑料制品。

2）ABS ………三级。

后增加一个例如。

P8、最上面3）前面加一个例如：1H411011P2、2（2）下面的例如这段都变了。

P10、4.例如，舟山至宁波上面加一个例如。

P11、6.最后一段删除，增加内容P13、最下面三、后面变化P29、三、（2）变了P34、二、经纬仪上增加一段。
