管线探测一、金属管线探测实例使用400MHz 天线在杭州凯旋路的马路边缘处探测金属自来水管，探测方向垂直于马路。

图1－1为实测得到的雷达图，图中红色方框表示自来水管的位置，管线顶部的埋深为1.1米。

经过实际开挖验证，该结果和实际情况吻合。

图1－1 金属自来水管探测雷达图二、PVC管线探测实例使用200MHz天线在深圳福滨小区测量PVC自来水管道。

图2－1为实测得到的雷达图，图中红色框表示PVC自来水管的位置，管线顶部的埋深约为0.75米。

图2－1 PVC自来水管探测雷达图使用MF天线阵雷达系统在北京百万庄大街探测一处PVC材料煤气管线，图2－2为实测得到的雷达图，其中，左部的红色圆圈标记出的是一污水管，中部的红色圆圈标记出的是一自来水管，右部的红色圆圈为PVC材料的煤气管，抛物线波形的两叶较短，但由于PVC管内是气体，因此反射较强烈，抛物线波形的黑白相间比较明显。

图2－2 PVC煤气管探测雷达图三、水泥管线探测实例使用80MHz天线在首钢检测水泥管。

图3－1为实测得到的雷达图，图中红色方框表示水泥管的位置，水泥管管顶深度为3.4米，外径600mm，位置如雷达图所示。

图3－1 水泥管探测雷达图四、电缆探测实例使用200MHz天线在深圳福滨小区探测电缆。

图4－1为实测得到的雷达图，图中电缆及金属管的反映均很明显。

图4－1 电缆探测雷达图五、铸铁管线探测实例使用200MHz 天线在北京污水处理厂门外的人行道上进行探测，目的是找出一根铸铁自来水管。

图5－1为实测得到的雷达图，图中红色方框表示铸铁管的位置，铸铁管的反映非常明显，深度在1.5米。

图5－1 铸铁管探测雷达图六、深部管线探测实例使用40MHz半屏蔽天线在北京花园桥东侧马路边探测热力涵洞。

图6－1为实测得到的雷达图，红色方框表示热力涵洞的位置，从图中可以清晰的看到热力涵洞在120纳秒处的反映。

图6－1 热力涵洞探测雷达图七、地下复杂管线探测实例探测情况：以下是使用MF天线阵雷达系统在北京市委党校院内进行管线探测的例子，该区域内管线纵横交错，且管线之间相距很近，探测难度很大。

地铁1#线站东小区地质雷达探测报告成都畅达通地下工程科技发展有限公司2008年9月目录一．任务目的 (1)二. 探测工作量 (1)三. 技术规范、规程 (3)四. 场地工程地质概况 (3)五. 探测方法及原理 (3)七．野外工作方法及数据处理 (4)八．探测成果 (5)九．存在问题及建议 (8)地铁1#线站东小区地质雷达探测报告一．任务目的成都地区砂卵石地层，卵石含量较大，多水。

七月，成都进入降雨多发季，成都前后遭遇了几场局地强降雨，使成都地铁一号线施工受到了重大打击。

在盾构已经穿越的站东小区出现了两次较大的塌陷，并且小区居民反映，房屋附近很多地方已经变形。

为了强力配合上海隧道股份有限公司的抢险工作，我公司分三次派出了探测小组对站东小区内及附近进行了雷达探测，目的如下：①了解小区内（包括有条件的房屋）混凝土下部是否因为盾构施工存在空洞、不密实区域，是否存在有安全隐患的区域；并推测其大小及位置。

②探测站东小区外附近的房屋、广场、公路下面是否因为地铁施工形成的空洞、不密实区域；并推测其大小及位置。

③经过上海隧道股份近两个月的抢险补救，塌陷周围都已进行灌浆加固。

再次用雷达探测了解小区内及附近灌浆加固的效果，是否仍然存在安全隐患，并对三次探测成果进行对比分析，以便进行进一步的处理。

二. 探测工作量本工区雷达探测外业工作时间为：2008年7月21日、7月22日、7月31日、9月11日，分四次完成所有测线的探测工作，完成地质雷达测线共计39条、测线长度941m。

详见工作量统计表；测线布置详情见雷达测线布置图。

表1 雷达探测工作量统计表三. 技术规范、规程本次雷达探测执行《岩土工程勘察规范》（GB50021-2001）四. 场地工程地质概况地铁一号线所穿越的站东小区及周边地形平坦，毗邻火车北站，多小区及公共设施。

根据现场钻探揭露，场区砂卵石地层透水性好。

五. 探测方法及原理地质雷达是物探勘察高精度方法之一。

地质雷达（Ground Penetrating Radar，简称GPR）依据电磁波脉冲在地下传播的原理进行工作。

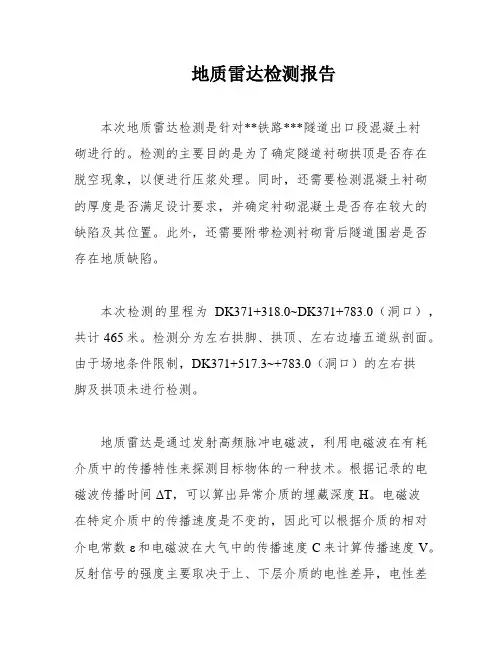

地质雷达检测报告本次地质雷达检测是针对**铁路***隧道出口段混凝土衬砌进行的。

检测的主要目的是为了确定隧道衬砌拱顶是否存在脱空现象，以便进行压浆处理。

同时，还需要检测混凝土衬砌的厚度是否满足设计要求，并确定衬砌混凝土是否存在较大的缺陷及其位置。

此外，还需要附带检测衬砌背后隧道围岩是否存在地质缺陷。

本次检测的里程为DK371+318.0~DK371+783.0（洞口），共计465米。

检测分为左右拱脚、拱顶、左右边墙五道纵剖面。

由于场地条件限制，DK371+517.3~+783.0（洞口）的左右拱脚及拱顶未进行检测。

地质雷达是通过发射高频脉冲电磁波，利用电磁波在有耗介质中的传播特性来探测目标物体的一种技术。

根据记录的电磁波传播时间ΔT，可以算出异常介质的埋藏深度H。

电磁波在特定介质中的传播速度是不变的，因此可以根据介质的相对介电常数ε和电磁波在大气中的传播速度C来计算传播速度V。

反射信号的强度主要取决于上、下层介质的电性差异，电性差越大，反射信号越强。

雷达波的穿透深度主要取决于地下介质的电性和波的频率。

在本次检测中，需要确定检测目的层和探测深度。

针对隧道衬砌的检测，需要检测衬砌的厚度、脱空情况和混凝土缺陷，同时还要检测混凝土背后围岩的情况，因此检测控制深度在1.5米左右。

在本次检测中，我们使用了意大利产RIS-2K型地质雷达，天线采用了600×1600MHz天线阵，以满足检测要求。

针对拱脚和拱顶的检测结果，我们发现拱脚二衬混凝土厚度在40cm~50cm之间，厚度较为均匀，极个别地方岩石突出部位厚度最薄大于35cm。

极个别超挖部位二衬混凝土厚度大于50cm。

而拱顶二衬混凝土厚度在40cm~45cm之间，厚度较为均匀，极个别地方岩石突出部位厚度最薄大于38cm。

个别超挖部位二衬混凝土厚度大于50cm。

在拱顶的检测中，我们还发现二衬混凝土与喷射混凝土间存在脱空情况。

具体来说，在序号为1至20的不同里程范围内，存在不同程度的脱空情况，包括二衬混凝土与喷射混凝土间轻微脱空、混凝土不密实、上部混凝土不密实可能存在脱空、有间断不连续脱空、上部混凝土不密实、有一小段轻微脱空、脱空以及混凝土不密实存在蜂窝空隙等情况。

地质雷达NDT无损检测报告一、目的要求1.无损检测技术NDT是无损检测的英文（Nondestructive Testing）的缩写。

NDT是指对材料或工件实施一种不损害或不影响其未来使用性能或用途的检测手段。

通过使用NDT，能发现材料或工件内部表面所存在的欠缺，能测量工件的几何特征和尺寸，能测定材料或工件内部组成、结构、物理性能和状态等。

他能应用于产品设计、材料选择、交工制造、成品检验、在役检查（维修保养）等多方面，在质量控制与降低成本之间能起最优化作用。

无损检测还有助于保证产品的安全运行和有效使用。

常用的无损测试技术有：①射线探伤。

利用X射线或 射线在穿透被检物各部分时强度衰减的不同，检测被检物的缺陷。

若将受到不同程度吸收的射线投射到X射线胶片上，经显影后可得到显示物体厚度变化和内部缺陷情况的照片。

如用荧光屏代替胶片，可直接观察被检物体的内部情况。

②超声检测。

利用物体自身或缺陷的声学特性对超声波传播的影响，来检测物体的缺陷或某些物理特性。

在超声检测中常用的超声频率为0.5～5兆赫（MHz）。

最常用的超声检测是脉冲探伤。

③声发射检测。

通过接收和分析材料的声发射信号来评定材料的性能或结构完整性。

材料中因裂缝扩展、塑性变形或相变等引起应变能快速释放而产生应力波的现象称为声发射。

材料在外部因素作用下产生的声发射，被声传感器接收转换成电信号，经放大后送至信号处理器，从而测量出声发射信号的各种特征参数。

④渗透探伤。

利用某些液体对狭窄缝隙的渗透性来探测表面缺陷。

常用的渗透液为含有有色染料或荧光的液体。

⑤磁粉探伤。

通过磁粉在物体缺陷附近漏磁场中的堆积来检测物体表面或近表面处的缺陷，被检测物体必须具有铁磁性。

此外，中子射线照相法、激光全息照相法、超声全息照相法、红外检测、微波检测等无损测试新技术也得到了发展和应用。

2.地质雷达的优越性地质雷达(Ground Penetrating Radar(GPR))是探测地下物体的地质雷达的简称。

探地雷达报告
【探地雷达报告】
一、报告概述
我公司使用探地雷达技术，对XXX区域进行了地质勘测，得出以下报告：
二、勘测区域简介
本次勘测的区域位于XXX市XXX县的XXX乡。

因区域地表覆盖物复杂，且由于历史原因，存在已停用的地下煤矿，因此需要进行探地雷达勘测。

三、勘测目的
本次勘测旨在了解勘测区域地下情况，为相关工程的设计提供参考和依据。

同时，通过对煤矿废弃区域的勘测，检测出隐藏的安全隐患，为后续的消安工作提供数据支持。

四、勘测中使用的工具
本次勘测使用的探地雷达型号为XXX，分别在XXX角度和XXX频率下对勘测区域进行扫描和勘测。

五、结果报告
本次勘测结果主要显示，勘测区域地质构造较为稳定，存在的地下空洞和灾害隐患较少，但是需要注意的是，已停用的煤矿地下存在残留物，包括未处理完毕的有害物质等，需要严格监管，以防止对周边环境和居民生活造成影响。

六、结论
根据本次勘测结果，结合相关部门的建议，本公司建议对区域中的煤矿废弃区域进行彻底的治理和消安工作，以确保周边环境和居民生活的安全。

同时，对于区域内的其他地下工程建设，需要加强设计和施工中的安全防范，以免在勘测缺陷或盲区处蒙受损失。

瓦窑隧道施工质量检测成果报告里程范围：K5+980～K5+960检测内容：喷层厚度、强度、钢支撑数量和间距喷层与围岩结合部空洞和密实性初期支护内轮廓断面检测方法：地质雷达法、回弹法、激光断面检测法监理单位: 云南省XX监理公司施工单位：云南省XX公司昆明XX水电工程物探检测有限公司金六公路检测项目部二○○九年三月二十八日项目经理：校核：编制：检测人员：检测单位：昆明XX水电工程物探检测有限公司地址：云南省昆明邮政编码：XXXXX电话：0871XXXXXX传真：0871XXXXXXE-MAIL：1 概述受金六公路建设指挥部委托，昆明XX水电工程物探检测有限公司（金六公路检测项目部）于2009年3月7日～3月20日对金六公路瓦窑隧道K5+980～K5+960里程段的初期支护进行施工质量检测，检测剖面和测点布置见图1-1。

图1-1 初期支护混凝土质量检测剖面和测点布置图工作中采用地质雷达法检测喷层厚度、喷层与围岩结合部空洞和密实性、钢支撑位置和间距，检测剖面从顶拱中线起每2m布置1条测线，沿隧道轴线总共布置11条剖面（图中A～K剖面）；采用回弹法检测喷层混凝土强度，每1延米布置1个测区，测区布置于右边墙或右边墙（图中F或K位置），且满足每个检测单元不少于10个测区；用激光断面检测法检测初期支护内轮廓断面，每10m布置1个断面，从拱脚起每5°检测1个点（点间距0.4m～0.6m），每个断面共检测37个点；对质量有疑问的洞段或剖面段，将检测剖面加密为0.5m，另外适当增加环向检测剖面。

2 执行规范及评定标准。

检测工作执行中华人民共和国行业标准JTG F80/1-2004《公路工程质量检验评定标准》第10.7条、附录E关于喷射混凝土质量检验评定标准和第10.12条关于钢支撑支护质量检验评定标准。

检测项目的评定标准见表2-1。

表2-1 初期支护混凝土质量评定标准3 检测成果3.1 厚度检测喷层厚度检测成果见附图1“喷层厚度平面等值线图”，断面数据见附表1，统计成果见表3-1。

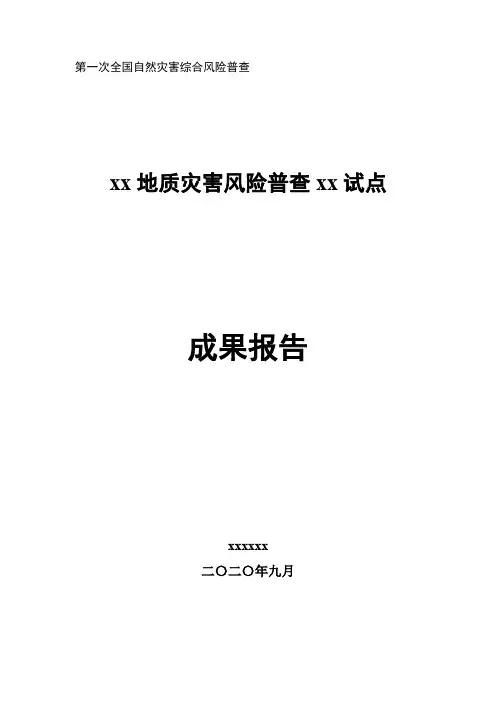

第一次全国自然灾害综合风险普查xx地质灾害风险普查xx试点成果报告xxxxxx二〇二〇年九月目录1 绪论 (1)1.1 任务来源及目标任务 (1)1.2 调查区地理位置与交通 (3)1.3 以往调查工作程度 (4)1.4 调查工作部署及实物工作量完成情况 (7)1.5 质量评述 (15)1.6 取得的主要成果 (16)2 自然地理与区域地质环境概况 (17)2.1 气象水文 (17)2.2 地形地貌 (17)2.3 地层岩性 (19)2.4 地质构造 (20)2.5 新构造运动与地震 (24)2.6 水文地质特征 (24)2.7 人类工程活动 (25)2.8 社会经济概况 (26)3 地质灾害发育特征与分布规律 (29)3.1 地质灾害类型 (29)3.2 地质灾害发育特征与分布规律 (32)3.3 地质灾害危害特征 (40)4 地质灾害孕灾地质条件分析 (43)4.1 地形地貌与地质灾害 (43)4.2 地质构造与地质灾害 (46)4.3 地层岩性与地质灾害 (46)4.4 人类工程活动与地质灾害 (49)4.5 其他孕灾地质条件与地质灾害 (50)4.6 孕灾地质条件分区 (53)5 地质灾害风险评价 (56)5.1 地质灾害易发性评价 (56)5.2 地质灾害危险性评价 (65)5.3 地质灾害风险评价 (71)6 地质灾害风险管控建议 (76)6.1 防治分区原则及方法 (77)6.2 防治分区结果 (77)6.3 地质灾害风险管控措施建议 (79)7 结论与建议 (81)7.1 结论 (81)7.2 建议 (82)1绪论1.1任务来源及目标任务1.1.1任务来源按照《国家减灾委员会办公室关于开展全国灾害综合风险普查试点“大会战”工作的通知》（国减办发[2020]3号）和《XXXX灾害综合风险普查XXXX试点工作方案》的通知（京应急委发[2020]4号），在XXXX区开展地质灾害普查试点工作，完善方案、验证方法、积累经验，锻炼队伍，为下一步开展全市范围普查工作奠定基础。

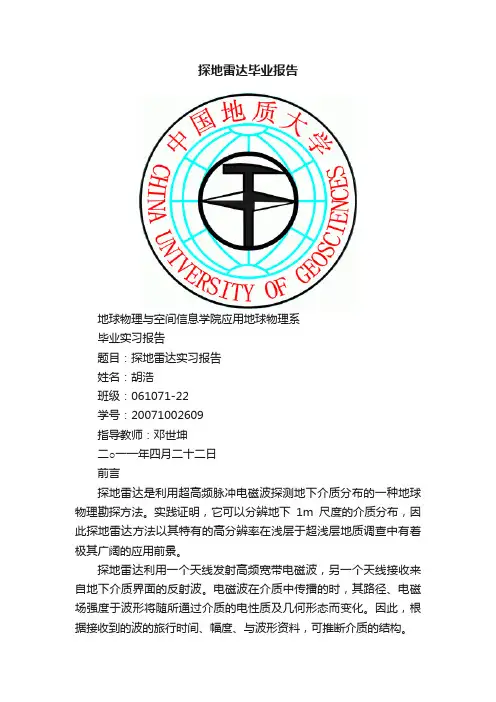

探地雷达毕业报告地球物理与空间信息学院应用地球物理系毕业实习报告题目：探地雷达实习报告姓名：胡浩班级：061071-22学号：20071002609指导教师：邓世坤二○一一年四月二十二日前言探地雷达是利用超高频脉冲电磁波探测地下介质分布的一种地球物理勘探方法。
