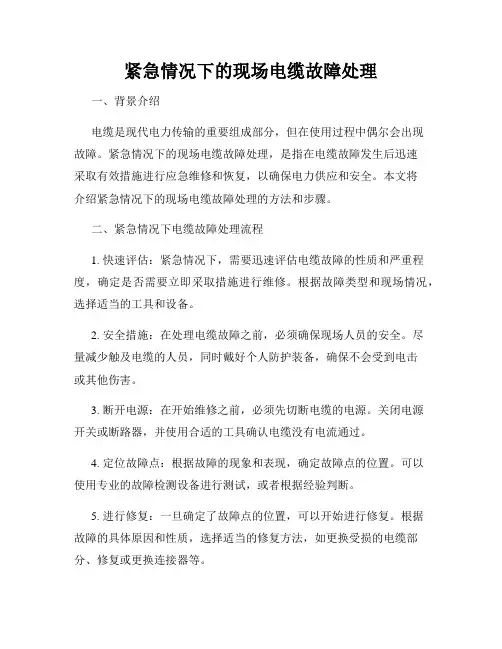

紧急情况下的现场电缆故障处理一、背景介绍电缆是现代电力传输的重要组成部分，但在使用过程中偶尔会出现故障。
紧急情况下的现场电缆故障处理，是指在电缆故障发生后迅速采取有效措施进行应急维修和恢复，以确保电力供应和安全。
本文将介绍紧急情况下的现场电缆故障处理的方法和步骤。
二、紧急情况下电缆故障处理流程1. 快速评估：紧急情况下，需要迅速评估电缆故障的性质和严重程度，确定是否需要立即采取措施进行维修。
根据故障类型和现场情况，选择适当的工具和设备。
2. 安全措施：在处理电缆故障之前，必须确保现场人员的安全。
尽量减少触及电缆的人员，同时戴好个人防护装备，确保不会受到电击或其他伤害。
3. 断开电源：在开始维修之前，必须先切断电缆的电源。
关闭电源开关或断路器，并使用合适的工具确认电缆没有电流通过。
4. 定位故障点：根据故障的现象和表现，确定故障点的位置。
可以使用专业的故障检测设备进行测试，或者根据经验判断。
5. 进行修复：一旦确定了故障点的位置，可以开始进行修复。
根据故障的具体原因和性质，选择适当的修复方法，如更换受损的电缆部分、修复或更换连接器等。
6. 恢复电力供应：在修复完成后，需要重新接通电源，确保电力供应的正常恢复。
同时进行必要的测试和验证，确保故障已经解决。
7. 故障分析与记录：故障处理完成后，对整个过程进行分析和总结，记录相关信息。
这有助于进一步的故障预防和改进。
三、紧急情况下电缆故障处理的注意事项1. 安全第一：在处理电缆故障时，要时刻牢记安全第一。
确保现场人员的安全，采取必要的安全措施。
2. 迅速反应：紧急情况下，时间非常关键。
需要迅速反应并采取行动，以尽快恢复电力供应。
3. 熟悉工具和设备：操作人员需要熟悉使用各种工具和设备，以便能够快速、准确地定位故障和进行修复。
4. 团队合作：紧急情况下，团队合作非常重要。
各个环节的人员需要密切协作，确保故障处理的高效进行。
5. 冷静应对：在紧急情况下，保持冷静非常重要。
直流接地故障分析及措施1、分类直流系统接地故障较为常见形式为：电缆接地、元件接地、蓄电池接地以及绝缘监测装置故障引起的接地故障。
1.2、电缆接地（1）端子箱—操作机构箱之间的电缆破损，控制电缆通过端子排接地（35千伏开关控制电源正极101由于端子排受潮引起接地）、主变非电量保护控制节点接地（35千伏5MVA主变压力释放信号电源801由于触点受潮引起接地）、断路器辅助开关接地（35千伏主变高压侧高31断路器辅助开关进入雨水后使得控制电源负极102接地）；（2）主控室到蓄电池室的直流电源正负极电缆破损；（3）金属转角及穿孔处的控制电缆、合闸电源电缆（35千伏变电站10千伏1段合闸电源电缆破损引起负接地）、装置电源电缆破损引起的接地。
1.3、元件接地（1）中间继电器、出口继电器（35千伏变电站10千伏开关柜储能回路中间继电器损坏引起正接地）的绝缘降低；（2）保护装置内部元件烧损引起控制电源或装置电源接地引起的接地故障。
1.4、蓄电池接地单体电池因故障渗液引起接地（35千伏变电站多节单体蓄电池渗液严重引起负接地）。
1.5、绝缘检测装置接地平衡桥故障引起的正极、负极以及中间接地（35千伏变电站绝缘监测装置平衡桥故障引起负极接地）。
2、危害及分析分析直流系统接地会引起直流电源正、负极对地电压的偏移，引起控制回路中分、合闸线圈两端电压的变化，进而出现保护误动和拒动现象的产生，直接威胁到变电站内设备稳定、可靠运行的能力2.1、保护误动原因分析（1）正极接地：控制电缆的单点正极接地时使得分合闸线圈两端电压差为110V，并随着接地情况发生偏移，在正极发生死接地时引起线圈两端电压差达到直流系统的恶性电压220V，引起断路器存在误分或误合的风险；（2）两点接地KA接点短接：两点接地时出口继电器KA触点接地短接使得动作继电器KM得电，KM触点闭合后经过辅助触点QF使得分合闸线圈两端电压差为220V，线圈得电，进而引起断路器的误分或误合；（3）两点接地KM接点短接：两点接地时使得动作继电器KM 触点接地短接经过辅助触点QF后使得分合闸线圈两端电压差为220V，线圈得电后引起断路器的误分或误合。
浅析直流系统接地故障的处理方法及注意事项直流供电系统为发、供、配电系统的控制回路、信号回路、继电保护回路、断路器的分合闸、事故照明等提供稳定、可靠的不间断电源。
一旦直流系统发生接地故障，后果将非常严重，轻则引起设备继电保护拒动或误动，重则造成人身伤害事故，所以，当设备发生直流接地故障时应及时查找并处理。
但对于运行环境差，运行时间长的设备，发生故障的机会更多，而且往往会同时出现几处接地点，查找起来十分困难。
先就工作中的一点体会，谈一谈查找直流接地故障的方法及注意事项。
标签：直流接地查找方法注意事项一、直流系统发生接地故障的危害发电机組、变配电站的直流系统是蓄电池组与浮充电装置并联供给直流负荷的运行系统。
正常情况下，直流电源的正、负母线对地是绝缘的，当回路发生一点接地时，在一般情况下并不影响直流系统的运行。
但当回路发生两点或多点接地时，就会造成开关与保护误动或拒动。
如图：1、若图中和发生两点同时接地时，将使出口继电器ZJ线圈得电，保护将误动作;2、若图中和发生两点同时接地，即使保护线路有故障电流使1LJ或2LJ动作，出口继电器ZL也不会动作，造成保护拒动从而越级扩大事故;3、若图中和发生两点同时接地，将造成断路器DK1跳闸（如线路中有保险，还将使熔断器熔断）。
因此当直流系统发生一点接地时，应迅速寻找故障点，尽快消除，防止线路发生两点接地故障。
二、查找直流接地常用的基本方法1 利用绝缘监察装置判断直流母线一般分为两段，每段母线上均装有绝缘监察装置。
主厂房在直流母线上均装有微机直流系统绝缘在线监测装置，直流系统正常工作时，装置数字显示母线电压，监测直流系统正、负母线绝缘状况，当直流系统发生接地时，装置自动启动报警之后产生低频信号，由正负直流母线平衡对地注入直流系统，再通过安装于每一支路上的传感器接收这一低频交流信号，CPU对各条线路所采集信号电流进行分析，判断出故障线路号及接地电阻值，完成自动选接地线的功能。
常见高压电力电缆故障分析及对策高压电力电缆是输送电能的重要组成部分，但由于各种因素的影响，常常出现故障。
对于这些常见的高压电力电缆故障，我们需要进行分析并采取相应的对策。
本文将从断路故障、短路故障、接地故障和绝缘故障四个方面进行分析，并提出相应的对策。
首先，我们先来分析断路故障。
高压电力电缆的断路故障可能由于电缆内部的绝缘材料老化、绝缘层损坏、接头松动等原因导致。
当发生断路时，电力无法正常传输，会导致供电中断。
为了避免断路故障，应定期检查电缆的绝缘层和接头的状态，并及时更换老化的材料和紧固松动的接头。
其次，要分析短路故障。
高压电力电缆的短路故障可能由于电缆绝缘层损坏、设备过载、鼠咬等原因导致。
短路故障会导致电流异常增大，可能造成电缆损坏和设备损坏等严重后果。
为了防止短路故障，应严格控制设备负荷，定期检查电缆的绝缘状态，并采取鼠咬防护措施。
接下来，我们来分析接地故障。
高压电力电缆的接地故障可能由于接地电阻过大、接地线路断开、设备接地不良等原因导致。
当发生接地故障时，电流会通过地面回流，可能引发电弧、火灾等安全隐患。
为了防止接地故障，应定期检查接地电阻，确保接地线路的连通性，并及时维修接地不良的设备。
最后，我们来分析绝缘故障。
高压电力电缆的绝缘故障可能由于绝缘层老化、绝缘击穿等原因导致。
绝缘故障会导致电气设备不正常工作，可能引发火灾、爆炸等严重事故。
为了避免绝缘故障，需要定期检查绝缘层的状态，使用绝缘强度测试仪等设备进行绝缘测试，并及时更换老化的绝缘材料。
综上所述，常见的高压电力电缆故障包括断路故障、短路故障、接地故障和绝缘故障。
针对这些故障，我们需要定期检查电缆的状态，及时更换老化的材料和维修损坏的设备，严格控制设备负荷，以及加强接地线路的维护。
只有这样，才能确保高压电力电缆的正常运行，保障供电的稳定与安全。
施工现场临时用电的电缆线路故障排查与修复在施工现场，临时用电是非常常见的需求。
为了确保施工工作的正常进行，电缆线路必须处于良好的状态。
然而，在使用过程中，由于各种原因，电缆线路可能出现故障。
为了保证施工工作的安全和高效进行，必须采取及时的排查与修复措施。
本文将围绕施工现场临时用电的电缆线路故障排查与修复进行分析和讨论。
一、故障排查1.检查电缆连接处首先要注意检查电缆连接处。
连接处是电缆线路传递电能的关键部位，如果连接处松动或者接触不良，就容易引起电缆线路故障。
因此，需要仔细检查临时用电的电缆连接处，确保连接牢固，接触良好。
2.查看电缆外观其次，要仔细查看电缆的外观。
电缆在施工现场经常遭受各种外力的影响，如果电缆外部出现明显的损伤，如裂纹、破损等，就需要及时进行修复或更换，以免进一步发展成严重故障。
3.使用仪器检测除了肉眼观察，还可以使用专业的仪器对电缆线路进行检测。
例如，可以使用绝缘电阻测试仪检测电缆的绝缘状况是否正常，使用短路检测仪检测电缆是否存在断路或者短路等问题。
通过仪器的检测，可以更准确地找到故障所在，从而有针对性地进行修复。
二、故障修复1.紧固电缆连接处如果在故障排查中发现电缆连接处松动或者接触不良，就需要及时采取措施进行修复。
首先，将松动的连接处紧固，确保连接牢固。
可以采用螺丝刀或者扳手等工具进行操作，确保连接处没有松动。
2.更换受损电缆对于外部受损的电缆，如果损伤较轻，可以使用绝缘胶带进行修复。
首先，将受损处清洁干净，然后使用绝缘胶带进行包裹，确保绝缘效果良好。
如果损伤较严重，就需要将受损的电缆更换为新的电缆，确保电缆线路的正常使用。
3.修复断路或短路对于电缆线路出现断路或者短路的情况，需要针对性地进行修复。
首先，可以通过仪器进行断路或短路点的定位，然后将断路处或短路处进行修复。
对于断路，可以通过焊接或者连接器的更换来修复；对于短路，可以通过绝缘袖套或绝缘管进行修复。
总结：在施工现场临时用电的过程中，电缆线路故障的排查和修复是必不可少的环节。
电力电缆故障及预防措施电力电缆是输送电能的重要设备，它承担着连接发电站和用户的重要作用。
由于环境、材料和使用等因素的影响，电力电缆在运行过程中会出现各种故障，给电力系统的安全稳定运行带来隐患。
及时发现和排除电力电缆故障，以及采取预防措施，对于保障电力系统的正常运行具有重要意义。
一、电力电缆故障类型及原因1.绝缘故障绝缘故障是电力电缆故障中较为常见的故障类型之一，主要包括局部放电、绝缘老化、绝缘击穿等。
绝缘故障的主要原因包括材料、制造、安装、运行和环境等因素。
电力电缆绝缘材料质量不合格、制造工艺不达标、安装过程中受损、运行中受潮等都可能导致绝缘故障的发生。
2.接头故障电力电缆接头是电缆线路中重要的连接部分，是故障发生的高风险区域。
接头故障的主要原因包括接头材料质量不合格、施工质量差、操作不当、环境影响等。
长期的接头故障容易导致线路烧毁、火灾等严重后果。
3.外部损伤电力电缆线路敷设在地下或者架空时，容易受到外部损伤的影响，如机械损伤、动物啃咬、植被侵扰等。
外部损伤的原因主要包括施工过程中忽视防护、周围环境恶劣等。
4.过载故障过载故障是由于电缆连续长时间承受超负荷电流而造成的故障，主要原因包括电缆负荷计算不当、用户用电行为异常等。
二、电力电缆故障预防措施1.选用优质材料电力电缆的安全性和可靠性与所选用的材料质量有直接关系，因此在选用电力电缆时应选择优质材料，避免使用劣质或过期材料，以确保电缆的使用寿命和安全性。
2.严格制造工艺电力电缆的制造工艺直接影响着电缆的质量稳定性，应严格按照制造技术规范进行生产，确保电力电缆的品质。
3.规范施工与安装电力电缆的施工和安装工艺应严格按照相关技术规范进行，避免操作疏忽、材料错放等问题，确保线路质量。
4.定期检测与维护对于已安装的电力电缆线路，应定期进行检测与维护，及时发现潜在故障隐患，预防线路故障的发生。
检测包括绝缘电阻测试、局部放电检测、接地电阻检测等。
5.科学管理对于电力电缆线路应进行科学管理，包括建立台账档案、定期巡视检查、防护措施等，提高电缆线路的抗干扰能力和抗损耗能力。
220kV输电线路检修常见故障【摘要】在220kV输电线路检修过程中，常见的故障包括：绝缘子故障、接地故障、电缆故障、开关设备故障以及线路短路故障。
绝缘子故障可能导致线路断电，需要及时检修和更换损坏的绝缘子。
接地故障可能引起电路短路，需要检查和修复接地线路。
电缆故障常见于地下线路，需要采取有效的绝缘措施。
开关设备故障可能导致断电，需要及时替换故障设备。
线路短路故障是最常见的故障之一，需要及时定位并修复。
处理这些常见故障需要专业的技术和经验，确保输电线路的正常运行和安全稳定。
【关键词】- 220kV输电线路- 检修- 常见故障- 绝缘子- 接地- 电缆- 开关设备- 线路短路- 处理方法1. 引言1.1 220kV输电线路检修常见故障220kV输电线路检修常见故障是输电线路运行中经常遇到的一种情况。
在输电系统中，各种故障可能会导致线路的不正常运行甚至停电，因此及时发现和解决问题至关重要。
在220kV输电线路检修过程中，绝缘子故障、接地故障、电缆故障、开关设备故障以及线路短路故障是比较常见的问题。
绝缘子故障是指绝缘子老化、断裂或污秽等导致绝缘性能下降的情况。
这种故障可能会导致线路短路或者设备损坏。
接地故障是指线路或设备发生与地或其他接地电路连通的故障，可能会导致漏电、火灾等危险。
电缆故障包括电缆内部断线、绝缘老化等问题，需及时排查。
开关设备故障可能会导致线路开关不灵活、接触不良等问题，对线路稳定运行有影响。
线路短路故障是最常见的故障之一，可能会导致设备过载、电弧产生等严重后果。
针对220kV输电线路检修常见故障，必须做好预防工作，定期检查设备状态，及时发现问题并进行维修处理。
只有保持线路设备的良好状态，才能保证输电线路的正常运行，确保供电的可靠性。
2. 正文2.1 绝缘子故障绝缘子故障是导致220kV输电线路故障的常见问题之一。
绝缘子是用来支撑和固定输电线路的重要组件，起到了隔离导线和支撑导线的作用。
低压电缆接线注意事项及要求
连接低压电缆时，有一些重要的注意事项和要求需要遵循，以确保安全、可靠的电气连接。
以下是一些建议：
* 符合规范：遵循当地电气规范和标准，确保所有连接符合相应的安全和性能标准。
* 正确的电缆选择：确保选用符合应用要求的低压电缆，包括正确的电流容量、耐热性、耐磨性等特性。
* 适当的电缆端子和接头：使用适当尺寸和类型的电缆端子和接头，确保它们能够正确连接并紧固。
* 压接技术：如果使用压接连接，确保压接工具和技术符合标准。
压接后应检查连接是否紧固，无松动。
* 绝缘处理：适当处理电缆终端的绝缘，确保绝缘层完整，以防止短路和漏电。
* 接地：确保电缆的接地是有效的，以提供适当的保护和减少地电位差。
* 防护措施：对于在室外或特殊环境中使用的电缆连接，采取额外的防护措施，例如使用防护套管、防护盒等。
* 标识：标识电缆连接，以便在需要时能够轻松识别和定位。
这对于维护和故障排除非常重要。
* 检查：在连接后进行电气测试，检查电缆连接的电阻、绝缘电阻和连通性等。
确保所有参数符合要求。
* 维护记录：记录所有电缆连接的详细信息，包括连接方式、使用的材料、测试结果等。
这有助于未来的维护和故障排除。
* 人员培训：为执行电缆连接工作的人员提供适当的培训，确保他们了解正确的连接程序和安全操作规程。
这些建议并不是详尽无遗的，具体操作时需要根据实际情况和规范要求进行调整。
在进行电缆连接工作之前，最好咨询专业电气工程师，并确保工作人员具备相关的培训和经验。
直流接地查找方法及注意事项一、直流接地查找方法首先确定一下你得直流系统是否真接地还是装置误报，如果真接地了,应该按照先室外后室内的原则进行查找,但是注意查找时绝对杜绝人为原因造成第二点接地（如果那样可能造成保护装置误动或拒动正接地误动负接地拒动)，查找一般用拉路法，先次要后重要负荷原则:（1）双母线的并列时，容易误报接地；(2）分别断开开关同时监视对地电压,找到是那组开关后，再分别拆线；（3) 先拉操作，在拉保护，合保护（停留5－10秒)，合操作.最后在非电量的电缆处查出问题.（4）拉路时，先断操作,在保护，合保护，合操作，就把出口问题解决了。
误动的可能应该没有。
（5) 处理直流接地时一般注意事项：1、禁止使用灯泡查找，2、发生一点接地后,原则暂停在二次回路上工作，3、不得造成另一点直流接地情况，4、使用仪表的内阻不低于2000/欧姆5、采取瞬间断电法时，应当防止保护误动作,对于重合闸线路和备用电源自投要注意不能长时间断电。
（6）造成接地原因很多,比如安装时不小心开二次电缆,破坏外皮，时间长特别是潮湿天气，最容易发生接地！旧式端子排绝缘性能下降等等对直流系统接地故障的分析与处理直流系统的用电负荷极为重要,供给继电保护、控制、信号、计算机监控、事故照明、交流不间断电源等，对供电的可靠性要求很高。
直流系统的可靠性是保障变电所安全运行的决定条件之一。
二、直流系统故障接地的分析直流系统分布范围广、外露部分多、电缆多、且较长.所以，很容易受尘土、潮气的腐蚀，使某些绝缘薄弱元件绝缘降低，甚至绝缘破坏造成直流接地。
分析直流接地的原因有如下几个方面:1、二次回路绝缘材料不合格、绝缘性能低，或年久失修、严重老化。
或存在某些损伤缺陷、如磨伤、砸伤、压伤、扭伤或过流引起的烧伤等。
2、二次回路及设备严重污秽和受潮、接地盒进水，使直流对地绝缘严重下降.3、小动物爬入或小金属零件掉落在元件上造成直流接地故障，如老鼠、蜈蚣等小动物爬入带电回路；某些元件有线头、未使用的螺丝、垫圈等零件，掉落在带电回路上。
电缆故障操作保养规程前言随着社会的快速发展和科技的迅猛进步，电力系统已经成为现代工业和社会生活中不可或缺的基础设施。
而电缆作为电力传输的重要手段，在电力系统中占据着重要的地位。
因此，对电缆的故障操作和保养尤为重要。
为了确保电缆的正常运行，减少故障率，延长电缆的使用寿命，制定一套电缆故障操作保养规程是非常有必要的。
本文将从电缆故障的预防、操作、维护和保养四个方面来介绍电缆故障操作保养规程。
一、电缆故障的预防1. 科学设计和施工电缆的故障率和使用寿命与设计、施工密切相关。
在设计和施工时应遵循国家和行业规范要求，采用优质材料和先进的工艺技术，确保电缆的正常运行和长期使用。
2. 精心施工和安装电缆施工和安装时，需要注意以下几点：•确保接头的质量和可靠性，防止接头出现漏水、过热等现象；•路线应选择通风良好、干燥、不易腐蚀、不易受机械损伤和外部干扰的地方，避免走顶、沟渠、下水道等易积水、受潮的地方；•在敷设电缆时，应注意保护电缆屏蔽层，尤其是防止机械损伤和外界干扰。
3. 定期检测和维护为了避免电缆在使用过程中出现故障、影响正常运行，需要定期检测和维护。
具体包括：•定期检查电缆连接接头的紧固程度和防水密封情况，结合电流、电压、温度等参数监测，预防电缆连接头发生故障；•定期检查电缆周围情况，如是否有泥沙淤积、是否有动火现象等，及时发现问题并及时处理；•定期检查供电设备和设施是否正常运行，及时处理查出的问题；•定期清洗电缆外皮，并对电缆周围的其他设备、设施进行清洁维护。
二、电缆故障的操作电缆故障可能会影响正常运行，需要对故障进行操作处理，以确保设备设施的正常运行，减少实际损失。
故障操作主要包括排查故障原因和采取故障处理措施。
1. 排查故障原因•首先要及时排除显而易见的故障，如进水、渗水、断线、烧断等；•根据故障的特征和现象，进一步定位到故障的范围和位置；•借助故障测试仪器、手动检查等方法，对故障进行更为准确的判断和把握，查明故障的根本原因。
接地装置故障排除报告(完成)接地装置故障排除报告概述本报告旨在总结和记录接地装置故障排除过程并提供解决方案。
以下是我们的分析和建议：问题描述接地装置出现故障，无法正常工作。
在进行实地检查后，我们发现以下问题：1. 接地装置的接线松动或损坏。
2. 接地装置的电缆受损。
3. 接地装置的根基有结构问题。
解决方案为解决上述问题，我们建议采取以下措施：1. 检查并修复接地装置的接线。
确保接地装置的接线牢固且没有损坏。
2. 更换受损的电缆。
使用合适的电缆替换接地装置电缆，确保其正常工作。
3. 对接地装置的根基进行维修。
修复已发现的结构问题，保证接地装置的稳固性。
故障排除过程1. 检查接地装置周围的接线。
发现存在松动和损坏的接线。
2. 对接线进行逐一检查，并重新紧固松动的接线。
3. 对受损的电缆进行视觉检查。
确认电缆有损坏并需要更换。
4. 使用适当的工具和材料更换接地装置的电缆。
5. 检查接地装置的根基。
发现存在结构问题，导致装置不稳固。
6. 对根基进行修复，确保接地装置的稳定性。
结论通过分析和排除故障的过程，我们成功解决了接地装置的故障问题。
通过修复接地装置的接线、更换受损的电缆以及修复根基的结构问题，我们确保接地装置能够正常工作和提供安全保护。
我们建议进行定期维护和检查，以确保接地装置的正常运行，减少故障发生的可能性。
以上是我们对接地装置故障排除的报告，请审阅并采取相应的措施。
感谢您对我们的支持和信任！。
常见电缆故障及电缆故障处理方法电缆线路常见的故障有机械损伤、绝缘损伤、绝缘受潮、绝缘老化变质、过电压、电缆过热故障等。
当线路发生上述故障时，应切断故障电缆的电源，寻找故障点，对故障进行检查及分析，然后进行修理和试验，该割除的割除，待故障消除后，方可恢复供电。
电缆故障最直接的原因是绝缘降低而被击穿。
一、常见的电缆故障原因主要有：1、超负荷运行.长期超负荷运行,将使电缆温度升高，绝缘老化,以致击穿绝缘，降低施工质量.2、电气方面有:电缆头施工工艺达不到要求，电缆头密封性差,潮气侵入电缆内部，电缆绝缘性能下降;敷设电缆时未能采取保护措施,保护层遭破坏，绝缘降低.3、土建方面有：工井管沟排水不畅,电缆长期被水浸泡，损害绝缘强度;工井太小,电缆弯曲半径不够，长期受挤压外力破坏.主要是市政施工中机械野蛮施工,挖伤挖断电缆。
4、腐蚀.保护层长期遭受化学腐蚀或电缆腐蚀，致使保护层失效,绝缘降低。
5、电缆本身或是电缆头附件质量差，电缆头密封性差,绝缘胶溶解，开裂,导致站出现的谐振现象为线路断线故障使线路相间电容及对地电容与配电变压器励磁电感构成谐振回路，从而激发铁磁谐振。
二、断线故障引起谐振的危害断线谐振在严重情况下,高频与基频谐振叠加，能使过压幅值达到相电压[P]的2.5倍,可能导致系统中性点位移，绕组及导线出现过压,严重时可使绝缘闪络，避雷器爆炸,电气设备损坏.在某些情况下，负载变压器相序可能反转,还可能将过电压传递到变压器的低压侧，造成危害。
三、防止断线谐振过压的措施防止断线谐振过压的主要措施有:1、不采用熔断器,避免非全相运行；2、加强线路的巡视和检修，预防断线的发生；3、不将空载变压器长期挂在线路上；4、采用环网或双电源供电；5、在配变侧附加相间电容，其原理是：采用电容作为吸能元件来吸收暂态过程中的能量，从而降低冲击扰动强度以抑制谐振的发生.s一(o+ 3C,,) 1C.,在配变侧附加相间电容△C,使8一[Co+ 3(C U+ A0)/Ca增大，从而增大等值电容C和等值电动势Eo所需电容值可根据文献[6]中方法求出.(6)采用励磁特性较好的变压器有助于减少断线过压的发生几率。
路灯低压电缆小电流接地故障的排除【摘要】很多城市在城市照明工程中普遍使用地下电缆，有助于净化城市空间，为人民群众夜晚出游和休闲提供优美的视觉环境。
如果路灯的、跳闸，会造成大面积熄灯，对路上行人和车辆造成安全隐患。
因此能迅速的排除故障解决所发生的问题是很重要的。
【关键词】路灯低压电缆故障小电流接地故障排除路灯故障排除1背景概述很多城市在城市照明工程中普遍使用地下电缆，有助于净化城市空间，为人民群众夜晚出游和休闲提供优美的视觉环境。
如果路灯的配电低压电缆出现故障、跳闸，会造成大面积熄灯，对路上行人和车辆造成安全隐患。
因此能迅速的排除故障解决所发生的问题是很重要的。
在路灯配电线路中处理低压电缆的小电流接地故障是最难的。
2故障特征分析路灯低压电缆小电流接地故障也就是俗称的漏电，它的特征是接地电流小(接地电流在1～2A之间)，配电线路的出线空气开关无漏电保护功能故出线开关不跳闸。
但供电箱变中的万能式断路器或配电开关有漏电保护功能，所以通常路灯出线开关不跳闸而箱变中的万能式断路器跳闸并造成大面积的路灯熄灭。
路灯低压电缆小电流接地又分相线接地和零线接地两种。
相线接地电流偏大，如果接地离电源近则路灯灯柱接地较好，配电开关上的电流会明显变大，到一定程度会使配电出线开关跳闸。
反之线路很长，接地接触不好则电流变化不明显，开关就不易跳闸。
这意味着路灯某处灯柱带电，会对行人安全造成隐患，当漏电电流超过箱变中万能断路器的漏电设定值时会使万能断路器跳闸。
零线接地出线开关电流不加大，但零线的回路电流明显减小，出线开关不跳闸。
但当漏电电流超过万能断路器的设定值时会使万能断路器跳闸(这类故障属于线路长负荷大的线路，因为只有相线电流越大，漏电电流越大)。
3故障排除准备处理此故障需工作人员三人，300mA漏电开关一个(容量根据出线电流选择)，钳形电流表一只，绝缘摇表一只，常用工具若干。
摇表检测的工作原理：4故障排除解决。
电力输配电线路的运行维护及故障排除电力输配电线路是电力系统中非常重要的组成部分，它承载着输送和分配电能的重要任务。
但是在运行过程中，由于各种原因可能会出现各种故障，影响正常的供电。
对电力输配电线路的运行维护及故障排除是非常重要的。
本文将就电力输配电线路的运行维护及故障排除进行详细介绍。
一、电力输配电线路的运行维护1. 定期巡检：定期巡检是保障输配电线路正常运行的重要手段之一。
通过定期巡检可以及时发现输配电线路存在的潜在问题，做到防患于未然。
巡检内容主要包括导线、杆塔、绝缘子、接地装置等设备的检查，以及架空线路及电缆线路的外观检查等，确保线路设备处于良好状态。
2. 清洗除尘：输配电线路长期运行后，会沉积很多尘土和污垢，导致导线表面绝缘能力下降，影响线路的安全运行。
清洗除尘是很重要的运行维护工作，定期对输配电线路进行清洗除尘工作，可以有效提高线路的绝缘能力，保证其正常运行。
3. 定期维护：除了定期巡检和清洗除尘之外，对输配电线路的设备也需要进行定期的维护。
定期对绝缘子进行清洗、检查和更换，确保其绝缘性能；对接地装置进行检查和维护，保证其接地效果良好；对电缆进行绝缘电阻和绝缘损耗的测量，确保电缆线路的安全运行等。
这些工作都是保障输配电线路正常运行的重要环节。
二、电力输配电线路的故障排除1. 故障诊断：当输配电线路出现故障时，首先需要对故障进行诊断，找出故障的具体原因，这样才能有针对性地进行排除故障的工作。
一般来说，输配电线路的故障主要包括线路的短路、过载、接地故障等，需要通过现场检查以及故障信号的获取和分析，来确定故障的位置和原因。
2. 故障隔离：确定了故障的位置和原因之后，需要对故障部位进行隔离，以防止故障对整个系统的影响。
在进行故障隔离时，要根据故障的具体情况，采取合适的隔离措施，保证其他部分的正常运行。
3. 故障修复：故障隔离完成后，就需要进行故障的修复工作。
修复工作主要包括更换损坏的设备、重新连接线路、改善接地情况等，确保故障得以彻底排除，恢复线路的正常运行。
浅谈电缆接地故障排除，零序电流保护作者：吴河峰来源：《房地产导刊》2015年第03期【摘要】用电安全是值得关注的关乎人身财产安全的事情。
本文首先讲述了系统接地的特点，然后讲述了故障现象分析与判断，紧接着讲述了接地故障的处理步骤，最后讲述了保护接零。
【关键词】电能计量;电流互感器;零序电流一、前言电气设备的绝缘防护可以防止因设备漏电造成的触电事故。
为了减少事故的发生，电缆需要保护接地和保护接零。
我们也需要知道电缆接地故障的排除，了解保护接零。
二、系统接地的特点电力系统按接地处理方式可分为大电流接地系统（包括直接接地，电抗接地和低阻接地）、小电流接地系统（包括高阻接地，消弧线圈接地和不接地）。
我国3～66kV电力系统大多数采用中性点不接地或经消弧线圈接地的运行方式，即为小电流接地系统。
三、故障现象分析与判断1、警铃响“xx千伏母线接地”光字牌亮，个性点经消弧线圈接地的系统，常常还有“消弧线圈动作”的光字牌亮。
2、绝缘监察电压表三相指示值不同接地相电压降低或等于零，其它两相电压升高为线电压，此时为稳定性接地。
如果绝缘监察电压表指针不停地来回摆动，出现这种现象即为间歇性接地。
3、当发生弧光接地产生过电压时非故障相电压很高，表针打到头，常伴有电压互感器高压一次侧熔体熔断，甚至严重烧坏电压互感器。
4、完全接地如果发生A相完全接地，则故障相的电压降到零，非故障相的电压升高到线电压，此时电压互感器开口三角处出现100V电压，电压继电器动作，发出接地信号。
5、不完全接地当发生一相（如A相）不完全接地时，即通过高电阻或电弧接地，中性点电位偏移，这时故障相的电压降低，但不为零。
非故障相的电压升高，它们大于相电压，但达不到线电压。
电压互感器开口三角处的电压达到整定值，电压继电器动作，发出接地信号。
6、电弧接地如果发生A相完全接地，则故障相的电压降低，但不为零，非故障相的电压升高到线电压。
此时电压互感器开口三角处出现100V电压，电压继电器动作，发出接地信号。
电缆接地故障排除及注意事项
【南方电缆网】电缆接地故障的主要原因有三种。
第一，电缆制造缺陷，为非合格产品；
第二，运行环境恶劣、自然老化、以及遭受外力破坏；
第三，安装不规范，接线粗糙。
接地故障的根本原因却只有一个---电缆的绝缘材料。
我国大型地面电站一般都在西部，这些地方一般都是荒漠、盐碱地以及昼间温差大，鼠害也比较严重，环境也会非常潮湿。
电缆地埋敷设，电缆沟的填挖要求比较高；分布式电站电缆的运行环境也不比上述地面的要好，电缆会承受很高的温度，有技术人员测控，屋顶温度甚至能达到100-110℃的高温，电缆的防火阻燃要求，以及高温对电缆的绝缘击穿电压影响很大。
因此，选型设计要考虑以下几点：
1、 电缆的绝缘性能
2、 电缆的防潮、防寒以及耐候性
3、 电缆的耐热阻燃性能
4、 电缆的敷设方式
5、 电缆的导体材料（铜芯、铝合金芯、铝芯）
6、 电缆的截面规格。
